Tipo di prodotto	Asciugabiancheria a condensazione
Marca	Zanussi
Modello	TCE 7270
Dimensioni (A x L x P)	85 cm x 60 cm x 58 cm
Peso	Circa 40 kg
Alimentazione elettrica	220-230 V / 50 Hz, 10 A
Potenza totale assorbita	2200 W
Capacità di asciugatura (cotone/lino)	5 kg
Capacità di asciugatura (sintetici)	2,5 kg
Consumo energetico (cotone asciutto)	3,1 kWh per 5 kg
Programmi di asciugatura	Automatici e cronometrici, inclusi cotone, sintetici, speciale bebè, pulizia a secco
Funzioni aggiuntive	Partenza ritardata (fino a 12h), asciugatura delicata, programma rapido, soppressione allarme
Sensore di umidità	Sì, con regolazione di conducibilità
Fase anti-stropiccio	Sì, fino a 30 minuti
Pulizia dei filtri	Dopo ogni utilizzo
Pulizia del condensatore	Ogni 80 cicli (spia indicatrice)
Svuotamento del serbatoio dell'acqua	Dopo ogni utilizzo (spia indicatrice)
Sicurezza bambini	Chiusura porta sicura, avvertenze
Riversibilità della porta	Possibile da un tecnico qualificato
Installazione a colonna	Possibile con kit adatto (opzionale)
Piedini regolabili	Sì, 4 piedini
Ricambi	Filtri, condensatore, serbatoio acqua, cinghia, resistenza (disponibili tramite assistenza)
Riparabilità	Riparazioni solo da assistenza autorizzata, ricambi certificati produttore

Domande frequenti - TCE 7270 ZANUSSI

Come pulire i filtri dell'asciugabiancheria Zanussi TCE 7270?

I filtri devono essere puliti dopo ogni utilizzo. Aprire lo sportello, rimuovere il filtro interno tirando verso l'alto, e pulirlo con un panno umido. Se appare uno strato biancastro, lavarlo in acqua calda con una spazzola. Non far mai funzionare l'apparecchio senza i filtri.

Con quale frequenza pulire il condensatore d'aria?

Il condensatore deve essere pulito ogni 80 cicli di asciugatura. Una spia luminosa lo ricorda. Aprire lo sportello anteriore in basso, ruotare i due arresti rossi verso il basso, rimuovere il condensatore per l'impugnatura, pulirlo con una spazzola e risciacquare se necessario. Riposizionarlo e chiudere lo sportello.

Come svuotare il serbatoio dell'acqua di condensazione?

Svuotare il serbatoio dopo ogni utilizzo. Tirare il serbatoio verso di sé, svuotare l'acqua, quindi rimetterlo in posizione spingendolo completamente. Se la spia 'serbatoio pieno' si accende durante il programma, svuotarlo e premere nuovamente il tasto Avvio/Pausa per riprendere il ciclo.

Si può invertire il senso di apertura della porta?

Sì, la porta è reversibile. Questa operazione deve essere eseguita da un tecnico qualificato. Contattare il servizio di assistenza per effettuare la modifica.

Qual è la capacità massima di asciugatura?

La capacità massima è di 5 kg per cotone/lino e di 2,5 kg per sintetici. Non superare questi carichi per evitare un'asciugatura inefficace e una stropicciatura del bucato.

Come utilizzare la partenza ritardata?

Selezionare prima il programma desiderato, quindi premere il tasto Partenza Ritardata. Ogni pressione aumenta il ritardo di 30 minuti fino a 2 ore, poi di ora in ora fino a 12 ore. Premere quindi Avvio/Pausa. Per annullare, premere Avvio/Pausa, poi Partenza Ritardata finché non viene visualizzato '0h'.

Cosa significa il codice di errore E2 sul display?

Il codice E2 indica un'anomalia di funzionamento. Scollegare l'apparecchio e contattare il servizio di assistenza. Non tentare di riparare da soli.

Come risparmiare energia con questo asciugabiancheria?

Utilizzare l'apparecchio a piena capacità, centrifugare bene il bucato prima dell'asciugatura, pulire regolarmente i filtri, scegliere programmi adatti (es: asciugatura delicata per carichi ridotti) ed evitare asciugature troppo lunghe. La temperatura ambiente non deve superare 35°C.

Quali tipi di bucato non devono essere asciugati in macchina?

Non asciugare mai lana, seta, tende, articoli in clorofibra (Thermolactyl), materiali gommati, tessuti plasticati o imbottiti (giacche a vento, piumini), né articoli trattati con prodotti infiammabili. Controllare sempre le etichette di manutenzione.

Come installare l'asciugabiancheria a colonna con una lavatrice?

Questo asciugabiancheria può essere installato a colonna su alcune lavatrici a carica frontale della stessa marca (profondità del coperchio tra 48 e 60 cm). Utilizzare il kit di fissaggio venduto separatamente. Seguire le istruzioni di montaggio fornite con il kit.

MANUALE UTENTE TCE 7270 ZANUSSI

La preghiamo di leggere attentamente questo libretto di istruzioni e di prestare particolare attenzione alle norme di sicurezza riportate nelle prime pagine. Le consigliamo di conservare questo libretto per future consultazioni e di cederlo eventualmente al nuovo proprietario in caso di vendita della macchina.

Danni di trasporto

Controllare, all'atto del disimballo, che la macchina non sia danneggiata. In caso di dubbio, non metterla in funzione, ma rivolgersi all'assistenza tecnica.

I seguenti simboli La guideranno nella lettura del libretto:

Informazioni legate alla sicurezza nell'uso della macchina.

Consigli e raccomandazioni per l'uso corretto della macchina e per ottenerne le migliori prestazioni.

Informazioni legate alla protezione dell'ambiente.

Il nostro contributo per la protezione dell'ambiente: noi utilizziamo carta ecologica.

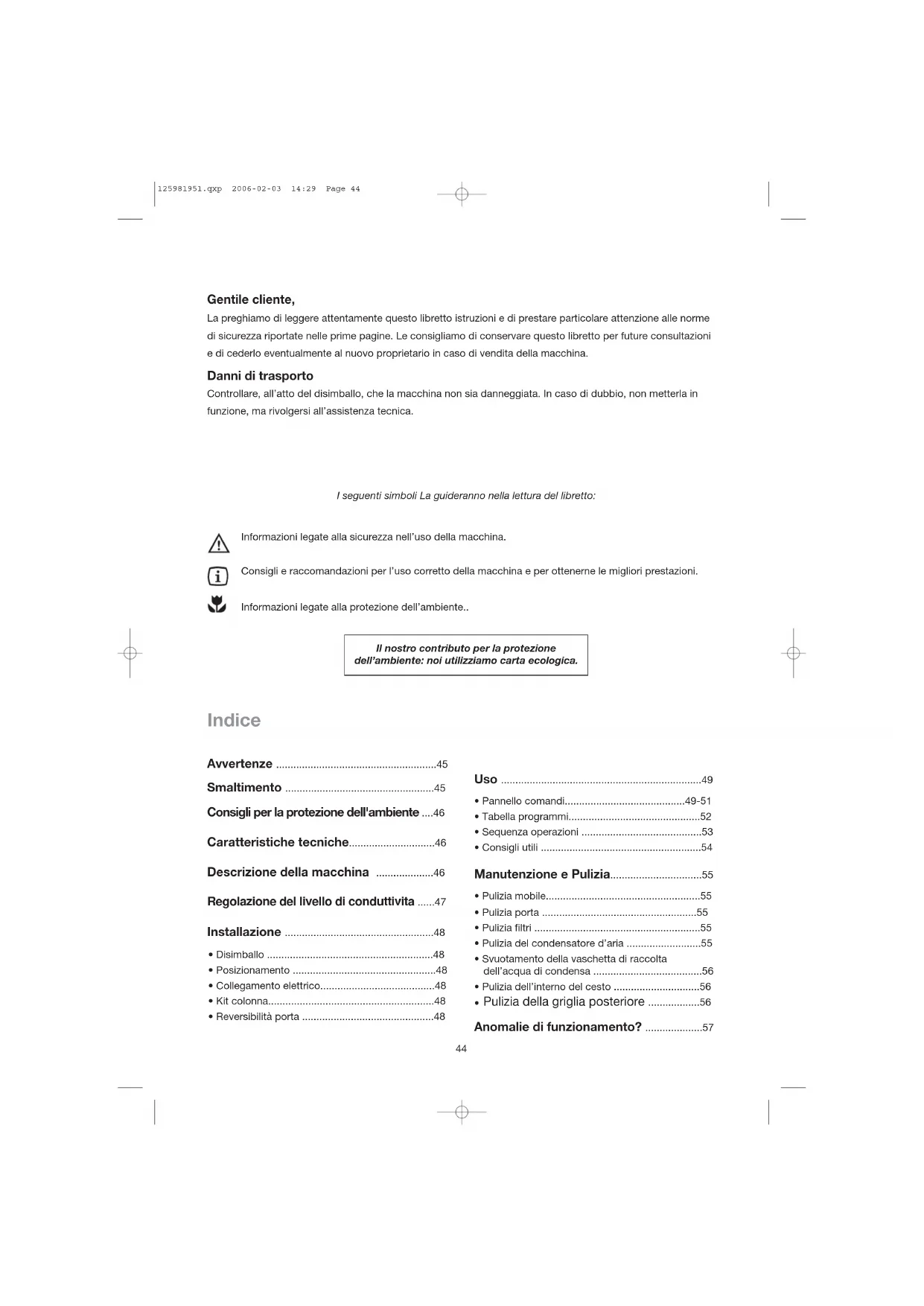

Avvertenze 45

Smaltimento 45

Consiglio per la protezione dell'ambiente....46

Caratteristiche tecniche. 46

Descrizione della macchina 46

Regolazione del livello di conducibilità.47

Installazione 48

Disimballo 48 - Posizionamento 48 - Collegamento elettrico 48 - Kit colonna 48 - Reversibilità porta 48

Uso 49

Pannello comandi 49-51 - Tabella programmi 52 - Sequenza operazioni 53 - Consigli utili 54

Manutenzione e Pulizia 55

Pulizia mobile 55 - Pulizia porta 55 - Pulizia filtri 55 - Pulizia del condensatore d'aria 55 - Svuotamento della vaschetta di raccolta dell'acqua di condensa 56 - Pulizia dell'interno del cesto 56 - Pulizia della griglia posteriore 56

Anomalie di funzionamento? 57

Avvertenze

Queste avvertenze sono state previste per la Sua sicurezza e quella degli altri. La preghiamo di leggerle attentamente prima di installare ed utilizzare la macchina.

Installazione

Se l'impianto elettrico domestico necessita di essere modificato per poter installare la macchina, chiamare un tecnico specializzato. - Una volta installata la macchina, accertarsi che non appoggi sul cavo di alimentazione. - Se la macchina è posta su pavimento di moquette, regolare i piedini in modo tale da permettere la circolazione dell'aria tra la macchina ed il pavimento.

Uso

• La macchina è prevista per un uso domestico. Se viene utilizzata per scopi diversi da quello per il quale è stata progettata oppure se non viene usata correttamente, il produttore non si assume alcuna responsabilità per i danni che ne potrebbero derivare.
• Dopo l'uso, staccare sempre la spina. Non introdurre in macchina biancheria semplicemente sgocciolata. Pericolo di esplosione: non asciugare in macchina biancheria smacchiata con prodotti chimici (come quelli utilizzati per la pulitura a secco), perché potrebbero causare un'esplosione. Asciugare solo capi lavati in acqua. Pericolo di incendio: tessuti che sono stati macchiati od inzuppati con olio vegetale o da cucina sono a rischio di incendio e non dovrebbero essere inseriti nell'asciugabiancheria.
• Se hai lavato la tua biancheria con prodotti smacchianti, è necessario eseguire un risciacquo aggiuntivo prima di iniziare la fase di asciugatura.
• Accertarsi che non ci siano degli accendini nelle tasche dei capi da asciugare. Non introdurre in macchina scarpe da tennis, perché potrebbero incastrarsi tra oblò e cesto, bloccando quest'ultimo.
• Lasciare la porta socchiusa a fine programma per aerare la macchina.
• I filtri devono essere puliti dopo ogni utilizzo. Per prevenire rischi di incendio, non utilizzare la macchina con i filtri danneggiati oppure senza filtri. Non lasciare che si accumuli lanugine attorno alla macchina.

Sicurezza in generale

• È pericoloso modificare o tentare di modificare le caratteristiche tecniche dell'apparecchiatura. Non tentare di riparare l'apparecchiatura da soli. Riparazioni eseguite da persone inesperte possono causare danni. Rivolgersi sempre ad un centro di assistenza tecnica autorizzato, richiedendo sempre ricambi originali.

Sicurezza per i bambini

• I bambini spesso non riconoscono i pericoli legati alle apparecchiature elettriche. Durante il funzionamento della macchina è necessario sorvegliarli adeguatamente e non lasciarli giocare con l'apparecchiatura - c'è il pericolo che i bambini si chiudano dentro.
• I componenti dell'imballaggio (es. pellicole, polistirolo) possono essere pericolosi per i bambini. Pericolo di soffocamento! Tenerli fuori dalla portata dei bambini.
• Accertarsi che gli animali domestici non entrino nel cestello dell'asciugabiancheria.
• In caso di smaltimento dell'apparecchiatura, tagliare il cavo di alimentazione ed eliminare la spina con il cavo restante. Rendere inutilizzabile la serratura della porta: in questo modo i bambini, giocando, non riusciranno a chiudersi dentro l'apparecchiatura, rischiando di rimanere intrappolati.

Smaltimento

Materiali di imballaggio

I materiali recanti il simbolo sono riciclabili. Perché possano essere recuperati devono essere depositati negli appositi spazi (o contenitori).

Per un corretto smaltimento della Sua vecchia macchina, La invitiamo ad utilizzare le discariche autorizzate. Ci aiuti a proteggere l'ambiente della Sua città!

- Vecchio elettrodomestico

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuirà a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Consigli per la protezione dell'ambiente

Per ottenere delle economie di energia elettrica e per salvaguardare l'ambiente consiglio di attenersi a quanto segue:

Utilizzare il cesto a pieno carico. I piccoli carichi sono anti-economici. - Centrifugare bene la biancheria prima dell'asciugatura. Quanto maggiore sarà la velocità di centrifuga tanto minori saranno il consumo elettrico ed i tempi di asciugatura. - Si consiglia di non asciugare troppo la biancheria per evitare pieghe e risparmiare energia. Scegliere il programma o il tempo di asciugatura in funzione del tipo di biancheria e del grado di asciugatura richiesto. - Per sfruttare la capacità massima di carico, si possono asciugare insieme capi "asciutto armadio" e "pronto stiro". Scegliere il programma di

asciugatura per "pronto stiro" e una volta finito il programma, togliere la biancheria. Completare poi il programma scegliendo un programma di asciugatura per la biancheria che deve essere asciugata fino a "asciutto armadio".

• Pulire accuratamente i filtri dopo ogni ciclo di asciugatura. In questo modo l'asciugabiancheria consumerà meno energia elettrica.
• Aerare bene il locale. La temperatura ambiente non deve superare +35°C mentre l'apparecchiatura è in funzione.

Caratteristiche tecniche

DIMENSIONI: Altezza 85 cm

Larghezza 60 cm

Profondità 58 cm

Questa apparecchiatura è conforme alle seguenti direttive CEE:

• 73/23/CEE del 19/02/73 relativa alla bassa tensione;
• 89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.

Descrizione della macchina

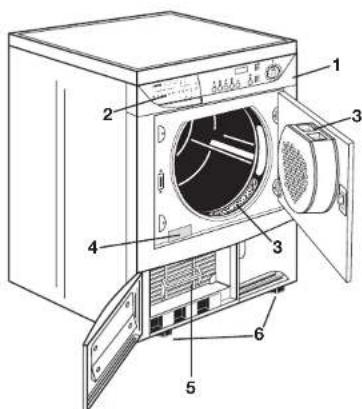

1 Pannello comandi 2 Vaschetta raccolta acqua di condensa 3 Filtri 4 Targa matricola 5 Condensatore 6 Piedini regolabili

Regolazione del livello di conducibilità

L'acqua contiene una quantità di calcare e di sali minerali variabile, che cambia a seconda della zona geografica, provocando la variazione dei valori di conducibilità dell'acqua.

Variazioni rilevanti della conducibilità dell'acqua, paragonate ai valori impostati dal produttore, potrebbero leggermente influenzare la quantità d'umidità residua nel bucato alla fine del ciclo.

L'asciugatrice permette d'impostare la sensibilità del sensore di asciugatura in base ai valori di conducibilità dell'acqua procedendo nel modo seguente:

Per accedere alla funzione di regolazione:

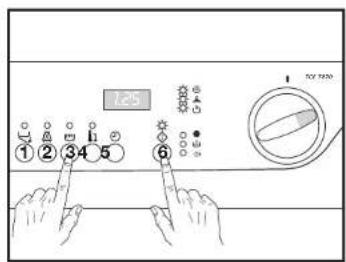

Nella modalità di selezione, premere simultaneamente i bottoni 3 e 6 fino a quando non appaia < >

Display Conduitivita		Valore approximativo (μS/cm)
CO2	Bassa < 300
CO	Media 300 - 60
CO	Alta > 600

Normalmente, l'apparecchio è impostato sul valore massimo, ad eccezione di alcuni modelli che possono essere configurati differentemente.

Memorizzare la nuova impostazione:

Premere simultaneamente i bottoni 3 e 6 fino a quando il tempo del precedente ciclo d'asciugatura appaia di nuovo sul display e l'allarme suoni.

Regolazione del livello di conducibilità: In sequenza premere il bottone 5: il livello di conducibilità è indicato dal lampeggiare del trattino orizzontale:

12

Installazione

Avvertenza!

Disimballo

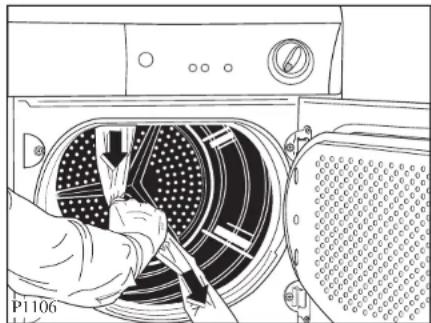

Prima di utilizzare la macchina, sfilare il sacchetto di polietilene contenente il tassello di polistiro.

Staccare le strisce adesive all'interno nella parte superiore del cestello.

In caso di successivo trasferimento dell'apparecchiatura, questa dovrà essere trasportata verticalmente.

Posizionamento

La macchina può essere posta su qualsiasi tipo di pavimento piano. Deve trovarsi in posizione perfettamente orizzontale (servirsi eventualmente di una livella ad acqua). Agendo sui piedini è possibile compensare dislivelli e inclinazioni del pavimento.

Per un corretto funzionamento l'ambiente circostante deve essere mantenuto pulito (sgombro da polvere e pelucchi).

L'aria deve poter circolare liberamente attorno alla macchina. Non ostruire la griglia di aerazione anteriore e le griglie di aspirazione sul retro.

Non togliere i piedini. Non limitare la distanza dal pavimento con moquette o tappeti a pelo alto. Ciò potrebbe provocare un accumulo di calore che pregiudicherebbe il buon funzionamento della macchina.

Nota:

L'aria calda emessa dall'asciugabiancheria può raggiungere i 60°C. Pertanto non installare la macchina su pavimenti che non possono sopportare temperature elevate.

Per un corretto funzionamento dell'apparecchiatura

la temperatura ambiente non deve essere inferiore a +5°C e superiore a +35°C, anche quando la macchina è in funzione.

Collegamento elettrico

La macchina è prevista per funzionare a 220-230 V monofase, 50 Hz.

Controllare che l'impianto elettrico domestico sia adatto a sopportare il carico massimo richiesto (2,2 kW) considerando gli altri elettrodomestici in uso.

Collegare la macchina ad una presa di corrente con messa a terra in conformità con le norme vigenti.

Il costruttore declina qualsiasi responsabilità per i danni o le lesioni causate dal non rispetto delle norme di sicurezza.

L'eventuale sostituzione del cavo di alimentazione deve essere effettuata dal nostro servizio di assistenza tecnica.

Importante!

Il cavo dell'apparecchiatura deve essere facilmente accessibile dopo aver installato la macchina.

Kit colonna

Presso i rivenditori autorizzati è disponibile uno speciale kit che permette di installare l'asciugabiancheria sulla lavatrice a carica frontale avente una profondità compresa tra 48 e 60 cm.

Seguire attentamente le istruzioni di montaggio contenute nel kit.

Reversibilità della porta

Qualora fosse necessario cambiare il senso di apertura della porta, rivolgersi al centro di assistenza tecnica di zona.

USO

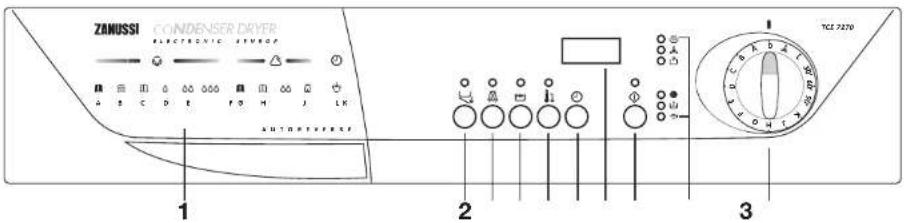

Pannello comandi

1 Scheda programmi

Questa tabella vi aiuterà a scegliere il programma di asciugatura corretto.

2 Tasto APERTURA PORTA

Premere questo tasto per aprire la porta. La spia sopra il tasto si accende. L'apertura della porta tramite tasto è possibile solo se l'asciugabiancheria è in tensione (manopola selettore programmi su un programma o tempo di asciugatura). Se si apre la porta nel corso di un programma, bisognerà ripremere il tasto AVVIO/PAUSA dopo averla chiusa per far ripartire il programma.

3 Tasto ESCLUSIONE SEGNALE ACUSTICO

Dei segnali acustici risuonano:

• alla selezione del programma
• quando si premono i tasti
• in caso di errata selezione delle opzioni
• se si cerca di cancellare il programma o le opzioni durante un ciclo
• alla fine del programma
• quando la vaschetta di raccolta dell'acqua di condensa è piena
• in caso di anomalie di funzionamento
• quando lo sportellino inferiore è aperto.

Premendo il tasto si esclude il segnale acustico in tutte le situazioni sopra elencate.

La lampada spia sul tasto si accenderà.

4 Tasto MENO TEMPO

Extra asciutto - Molto asciutto - Asciutto armadio

La spia sopra il tasto si accende.

Questa opzione non è compatibile con la funzione (asciugatura delicata).

5 Tasto ASCIUGATURA DELICATA:

Questo tasto permette di asciugare i capi delicati a bassa temperatura. Premuto, si accenderà la relativa spia. Questa opzione può essere selezionata anche nell'asciugatura a tempo. Non è compatibile con la funzione (nemo tempo).

6 Tasto PARTENZA RITARDATA

Consente di ritardare la partenza del programma fino ad un massimo di 12 ore.

Questa opzione deve essere selezionata dopo aver scelto il programma e prima di premere AVVIO/PAUSA per avviarlo.

Ad ogni pressione del tasto il tempo aumenta di 30 minuti fino alla visualizzazione sul display di un valore di "2 ore". Successivamente il valore verrà visualizzato di ora in ora.

I minuti o le ore di ritardo scelti sono visualizzati per 3 secondi, poi ricompare sul display la durata del programma selezionato in precedenza. Il conto alla rovescia inizia dopo aver premuto AVVIO/PAUSA.

Per annullare la funzione premere prima AVVIO/PAUSA e poi (partenza ritardata) finché sul display non appare '0'. Ripremere quindi AVVIO/PAUSA. Annullando il ritardo dopo 3 secondi il display visualizzerà la durata del programma.

Durante la partenza ritardata non è possibile cambiare né il programma scelto, né il tempo di asciugatura. Per fare questo bisogna prima spegnere la macchina ruotando il selettore programmi su "0".

Scegliere quindi il nuovo programma, le opzioni, la partenza ritardata e premere AVVIO/PAUSA.

È possibile però cambiare o annullare le opzioni solo dopo aver messo la macchina in PAUSA. Ripremere AVVIO/PAUSA al termine dell'operazione.

Se si desidera aggiungere altra biancheria mentre la macchina sta facendo il conto alla rovescia, bisognerà premere AVVIO/PAUSA e quindi aprire la porta. Alla chiusura della stessa ripremere AVVIO/PAUSA per far ripartire il conto alla rovescia.

7 DISPLAY

Il display visualizza le seguenti informazioni: - durata del programma scelto - partenza ritardata - fine del programma - selezione errata delle opzioni - codice di allarme. Durata del programma scelto

Dopo aver selezionato il programma, la sua durata (in ore e minuti) appare sul display. Essa è calcolata automaticamente in funzione del carico massimo previsto per ogni tipo di tessuto e del grado di asciugatura richiesto.

Alla partenza del programma, il tempo restante è visualizzato ogni 5 minuti.

Partenza ritardata

Se è stato selezionato un tempo di ritardo per mezzo dell'apposito tasto, il display lo visualizzerà per 2 secondi; in seguito riapparirà la durata del programma selezionato in precedenza.

Il conto alla rovescia viene visualizzato sul display

ogni 30 minuti fino a un ritardo di 90 minuti e successivamente in ore.

- Fine del programma

Uno zero lampeggiante indica la fine del programma dopo la fase anti-piega.

- Selezione errata delle opzioni

Se si sceglie un'opzione non compatibile con il programma selezionato, il display visualizza Err (errore).

Questo codice riapparirà nel corso del programma se si premerà uno dei tasti opzione o se si ruoterà la manopola del selettore programmi su un'altra posizione.

Codice di allarme

In caso di anomalia di funzionamento il display visualizzerà un codice di allarme (ad es. E2). Fare riferimento al relativo capitolo a pag. 15.

8 Tasto AVVIO PAUSA ①

Scelto il programma e le opzioni, premere questo tasto per circa un secondo per avviare l'asciugabiancheria. La spia relativa smette di lampeggiare e rimane accesa. Se è stata scelta la PARTENZA RITARDATA, inizia il conto alla rovescia.

Se viene aperta la porta o lo sportellino inferiore mentre il programma è in corso, una volta chiusi, questo tasto deve essere ripremuto per riavviare il programma dal punto in cui era stato interrotto. È necessario ripremere questo tasto anche dopo un'interruzione di corrente e dopo aver re-inserito la vaschetta di raccolta dell'acqua di condensa, se è stata svuotata in corso di programma in seguito all'accensione della spia (svuotamento acqua vaschetta). In entrambi i casi la spia sopra il tasto AVVIO/PAUSA lampeggia per ricordare di premere nuovamente il tasto.

Queste spie indicano le varie fasi del programma in svolgimento.

Spia ASCIUGATURA

Questa spia indica che la macchina è in fase di asciugatura.

Spia RAFFREDDAMENTO

Questa spia indica che la macchina è in fase di raffreddamento. Alla fine dell'asciugatura sono previsti 10 minuti di raffreddamento per raffreddare il cesto e la biancheria.

Spia FINE CICLO

Si accende al termine della fase di raffreddamento, indicando la fine del programma. La biancheria può essere tolta. Se ciò non avviene, inizia automaticamente la fase di anti-piega, che dura 30 minuti. La spia FINE CICLO rimane accesa. Spie

Spie "FUNZIONI"

Spia PULIZIA FILTRI

Si accende alla fine del programma per ricordare che i filtri devono essere puliti.

Si accende alla fine del programma per ricordare che i filtri devono essere puliti. Spia SVUOTAMENTO ACQUA VASCHETTA

È accesa alla fine del programma per ricordare che l'acqua di condensa deve essere svuotata dalla vaschetta.

Se si accende nel corso del programma significa che la vaschetta è piena. Risuona un segnale acustico (se non è stato premuto il tasto di esclusione), il programma si interrompe e la spia del tasto AVVIO/PAUSA lampeggia.

Spia PULIZIA CONDENSATORE

Si accende agli 80 cicli di asciugatura per ricordare che il condensatore deve essere pulito.

10 Selettore programmi/tempi di asciugatura

Permette di selezionare un'asciugatura elettronica oppure un'asciugatura a tempo.

Ruotare la manopola fino al programma o al tempo desiderato.

Asciugatura elettronica (automatica)

La macchina funziona in questi programmi tramite sonde che rilevano il livello di umidità della biancheria.

Selezionare il programma secondo il tipo di biancheria ed il grado di asciugatura desiderato.

Asciugatura a tempo

Può essere utilizzata per finire di asciugare la biancheria se è necessario.

Selezionare il programma di 90 o 60 minuti per il cotone oppure il programma di 30 minuti per i sintetici.

Per cancellare un programma avviato ruotare la manopola fino allo "0".

Alla fine dell'asciugatura ruotare la manopola fino allo "0" per spegnere l'asciugabiancheria, prima di estrarre la biancheria.

Tabella programmi

Asciugatura elettronica

Tipodi biancheria	Grado di asclugatura desiderato	Carico massimo \( {}^{\left( 1\right) } \)	Programma
Cotone	Extra asciutto	5 kg	A
	Molto asciutto	5 kg	B
	Asciutto armadio	5 kg (*)	C(*)
	Leggermente umido	5 kg	D
	Pronto stiro	5 kg (*)	E(*)
	Molto umido	5 kg	F
Sintetici	Extra asciutto	2.5 kg	G
	Asciutto armadio	2.5 kg (*)	H(*)
	Pronto stiro	2.5 kg	J
Tutine da neonati	Baby caresse	1 kg (10 tutine)	K
Sintetici	Rinfrescare	1tot 4	L

(*) Secondo le norme IEC 61121. Il programma Baby caresse è un programma speciale, adatto per asciugare le tutine da neonato. Il programma Rinfrescare è adatto per asciugare tessuti sintetici particolarmente delicati (camicette, biancheria intima) fino al grado di asciugatura "asciutto armadio".

Asciugatura a tempo

Tipo di biancheria	Tempo di asciugatura	Carico massimo (1)	Posizione del selettore
Cottone	90 min	5 kg	90 min
Cottone	60 min	5 kg	60 min
Sinteticci	30 min	2.5 kg	30 min

(1) Non sovraccaricare il cesto (non caricare grandi trapunte ad esempio). I tempi di asciugatura variano secondo il: - Tipo di biancheria - Quantità di carico - Grado di centrifugazione prima dell'asciugatura - Grado di asciugatura desiderato

Rinfrescare

Questa posizione della manopola programmi può essere utilizzata per rinfrescare la biancheria (ad esempio per togliere un odore persistente di naftalina).

Carichi di biancheria

Senza bisogno di pesare la biancheria, attenersi alle quantità da introdurre in macchina:

Cotone, lino: riempire il cesto, ma non sovraccaricarlo. Sintetici: non più di metà del cesto.

Sequenza delle operazioni

Prima di usare l'asciugabiancheria per la prima volta, consigliamo di introdurre nel cesto alcuni stracci puliti, umidi, e di far funzionare l'apparecchiatura per almeno 30 minuti. Questo per togliere le eventuali tracce di polvere o grasso presenti nel cesto.

Come asciugare

1. Collegare l'apparecchiatura alla rete elettrica.

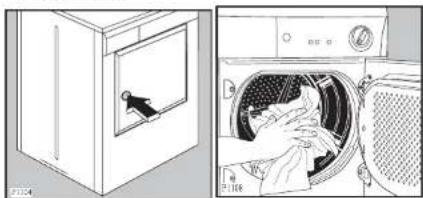

2. Aprire la porta premendo nel punto indicato dalla freccia.

1. Caricare i capi uno alla volta dispiegandoli il più possibile.
2. Chiudere la porta assicurandosi che la biancheria non rimanga incastrata tra la porta ed il filtro.
3. Selezionare il tempo o il programma di asciugatura. Le spie corrispondenti alle fasi che compongono il programma si accendono ( ). La spia del tasto AVVIO/PAUSA inizia a lampeggiare e la durata del programma appare sul display.
4. Se necessario, premere il tasto o il tasto.
5. Selezionare eventualmente l'opzione: il tempo selezionato appare sul display per 3 secondi, poi ricompare la durata del programma.
6. Premere il tasto AVVIO/PAUSA per un secondo: la spia corrispondente smette di lampeggiare. Inizia il programma e la sola spia (1) resterà accesa.

Se è stata scelta la partenza ritardata, la macchina inizierà il conto alla rovescia. Se il selettore programmi viene ruotato su un'altra posizione nel corso del programma, le spie di fase iniziano a lampeggiare, appare Err sul display e risuona un segnale acustico (se non è stato premuto il tasto di esclusione). Il cestello

Durante l'asciugatura il cestello ruota

alternativamente in entrambe le direzioni. Tutti i programmi di asciugatura terminano con una fase di raffreddamento di 10 minuti (la spia si accende).

Dopo questa fase è possibile estrarre la biancheria.

Le spie si accendono.

Il display visualizza uno zero a luce fissa.

1. Se la biancheria non viene tolta alla fine del ciclo,

l'asciugabiancheria effettua una fase anti-piega (durata massima 30 minuti). Se la biancheria non viene tolta, l'asciugabiancheria si fermerà automaticamente alla fine della fase anti-piega. La spia del tasto AVVIO/PAUSA si spegnerà.

Le spie rimangono accese e risuonano dei segnali acustici. Uno zero lampeggiante appare sul display.

1. Ruotare il selettore programmi sullo "O"; tutte le spie si spengono. Estrarre subito la biancheria. Se si apre e poi si richiude la porta prima di ruotare il selettore sullo "O", si accendono le spie di fase relative al programma appena eseguito e la durata dello stesso appare sul display.

Dopo l'uso

Pulire i filtri (vedi pag. 55).

Svuotare la vaschetta (vedi pag. 56).

Importante!

Se si deve interrompere il programma di asciugatura prima che raggiunga la fine, si raccomanda di ruotare il selettore fino alla posizione di attesa per attendere la fine di questa fase prima di estrarre la biancheria. In questo modo si eviterà un accumulo di calore nella macchina. Per fare questo, bisogna prima ruotare il selettore programmi su "0", poi su e premere AVVIO/PAUSA ①.

Modifica del programma

Se si vuole modificare un programma avviato, ruotare innanzitutto il selettore fino alla posizione "O". Selezionare il nuovo programma e premere il tasto AVVIO/PAUSA ①.

Consigli utili per l'asciugatura

Cercare di utilizzare la macchina a pieno carico. I piccoli carichi sono anti-economici. Indicativamente, elenchiamo i pesi medi dei capi più comuni:

Lenzuolo 700-1000 g

Tovaglia 400-500 g

Asciugapiatti 70-120 g

Tovagliolo 50-100 g

Asciugamano spugna 150-250 g

Accappatoio 1000-1500 g

Camicia uomo 200-300 g

Federa 100-200 g

Pigiama uomo 400-500 g

Camicia da notte donna 200-250 g

Non asciugare mai in macchina i seguenti capi: i tessuti particolarmente delicati come tende in fibre sintetiche, i capi in lana e seta, biancheria con inserti metallici, le calze di nylon, i capi in tessuto molto voluminoso come le giacche a vento, le coperte, le trapunte, i sacchi a pelo, piumini e qualsiasi capo che contenga gommapiuma o materiali simili alla gommapiuma, capi in fibra di vetro.

• Controllare le etichette applicate sui capi:

Asciugatura a macchina consentita. Non è specificato se a temperatura normale o ridotta. Asciugatura a temperatura normale. Asciugatura a temperatura ridotta. Non asciugare in macchina.

• Abbottonare le federe e i copripiumini per evitare che piccoli capi di biancheria finiscano al loro interno. Chiudere i bottoni automatici, le cerniere lampo e i gancetti, lacci di grembiuli, ecc. Dividere la biancheria secondo il tipo ed il grado di asciugatura desiderati.
• Un'eccessiva asciugatura crea pieghe nei tessuti e consuma energia.
• Evitare di asciugare capi scuri insieme a capi chiari colorati, come gli asciugamani di spugna, perché sono soliti attirare i peluzzi. La biancheria deve essere ben centrifugata prima di essere asciugata.
• Anche i capi sintetici devono essere brevemente centrifugati utilizzando lo speciale programma di centrifuga delicata della vostra lavatrice. I tessuti di maglia (biancheria intima di maglia) possono restringersi durante l'asciugatura. Non asciugare eccessivamente biancheria di quel tipo. È consigliabile tener conto di quel restringimento quando si acquista un nuovo capo.
• È possibile introdurre nell'asciugabiancheria anche dei capi inamidati. Comunque, per ottenere l'effetto inamidato desiderato, scegliere il programma "pronto stiro". Per eliminare qualsiasi residuo di appretto, dopo l'asciugatura, pulire il cesto con uno straccio umido ed infine asciugarlo. Per eliminare la carica elettrostatica alla fine dell'asciugatura, utilizzare un ammorbidente nel lavaggio della biancheria oppure un prodotto adatto per asciugabiancheria. Estrarre la biancheria subito dopo la fine dell'asciugatura. Se al termine dell'asciugatura qualche capo dovesse risultare ancora umido, impostare un breve ciclo di asciugatura di almeno 30 minuti. Ciò si renderà particolarmente necessario per capi multistrato (ad esempio tasche, colletti etc.).

Manutenzione e pulizia

Disinserire elettricamente la macchina prima di qualsiasi operazione di pulizia o manutenzione.

Pulizia mobile

Pulirlo con acqua saponosa e asciugarlo accuratamente.

Importante: Non usare alcol, diluenti o prodotti simili.

Pulizia porta

Pulire periodicamente la parte interna della porta per rimuovere eventuali pelucchi dalle guarnizioni attorno al filtro.

Un'accurata pulizia assicura una corretta asciugatura.

Pulizia filtri

Un'accurata pulizia dei filtri è indispensabile per un corretto funzionamento della macchina.

I filtri trattengono tutti i pelucchi che si accumulano durante l'asciugatura e di conseguenza devono essere puliti con uno straccio umido alla fine di ogni programma, prima di estrarre la biancheria.

Il filtro sulla controporta deve essere estratto per essere pulito.

La quantità di pelucchi non deve sorprendere: non è dovuta ad un'eccessiva azione meccanica dell'asciugabiancheria.

Tutti i tessuti perdono pelucchi quando si asciugano, ma quando l'asciugatura avviene all'aria aperta, questi vengono portati via dal vento. In un'asciugabiancheria, invece, si raccolgono semplicemente nel filtro.

A lungo andare i filtri possono presentare una patina biancastra dovuta ai residui di detersivo presenti nella biancheria. Pulirli con acqua calda utilizzando una spazzola. Per estrarre il filtro dall'oblo sollevarlo come da figura. Il filtro può essere posizionato con la linguetta rivolta verso sinistra oppure verso destra.

Non utilizzare mai l'apparecchiatura senza filtri.

Pulizia del condensatore d'aria

L'accensione della spia (pulizia condensatore) segnala che il condensatore deve essere pulito. Il condensatore si trova nella parte anteriore inferiore dell'apparecchiatura, dietro lo sportellino. Per la pulizia procedere come segue: - aprire lo sportellino premendo sul tastino interno, come indicato in figura;

Durante o a fine ciclo di asciugatura è normale che sul piano di inserimento condensatore ci possa essere presenza d'acqua. - ruotare i due dischetti rossi verso la parte interna;

• estrarre il condensatore servendosi della sua maniglietta;

• pulirlo con una spazzola e sciacquarlo eventualmente con la doccetta.

• Pulire anche la parte esterna e le guarnizioni nella parte anteriore e posteriore. Pulire con uno straccio umido le guarnizioni all'interno dello sportellino.

Non utilizzare oggetti appuntiti per pulire il condensatore, per non danneggiarlo.

Rimettere il condensatore al suo posto, bloccarlo ruotando i due dischetti rossi verso l'esterno e chiudere lo sportellino.

Non far funzionare l'apparecchiatura senza condensatore.

Svuotamento della tanica di raccolta dell'acqua di condensa

L'acqua estratta dalla biancheria viene condensata all'interno della macchina e si raccoglie nell'apposita vaschetta, posta nella parte anteriore, inferiore, dietro il condensatore.

Questa deve essere svuotata dopo ogni ciclo in modo che l'asciugatura avvenga correttamente nel corso del ciclo successivo.

Se non si effettua questa operazione scatta un dispositivo di sicurezza: la lampada spia "tanica piena" sul cruscotto si accende. Il programma s'interrompe automaticamente e la biancheria rimane ancora umida.

È possibile effettuare lo svuotamento anche nel corso del programma: - estrarre lentamente la vaschetta per la maniglia; - aprire il coperchietto e svuotare l'acqua. - richiudere il coperchietto e re-inserire la vaschetta, spingendola a fondo;

• ripremere il tasto AVVIO/PAUSA per continuare il programma.

Consiglio: L'acqua di condensa può essere utilizzata in un ferro da stiro a vapore, in una batteria ecc. In quel caso deve essere filtrata (ad es. attraverso un filtro da caffè).

L'acqua di condensa non può essere bevuta o utilizzata per cuocere i cibi.

Pulizia della griglia posteriore

Togliere polvere e peluzzi per mezzo di un aspirapolvere.

Anomalie di funzionamento

Importante!

Se la spia (fine ciclo) inizia a lampeggiare, se risuonano dei segnali acustici (se non è stato premuto il tasto di esclusione) e un codice di allarme appare sul display, spegnere la macchina e chiamare il servizio di Assistenza Tecnica.

Problema	Cause possibili
• La macchina non funziona:	• La porta e/o lo sportello inferiore non sono chiusi. • La spina non è ben inserita nella presa • Non arrivava corrente alla presa. • Il selettore programmi non è posizionato correttamente. • è stata scelta una PARTENZA RITARDATA ⊙ • Il tasting AVVIO non è stato premuto. • La vaschetta non è stata svuotata o non è stata inserita correttamente (spia Ådècesa) In questo caso il ciclo si avvia uncommon, ma si fermo dopo circa 4 minuti.
• Asciuugatura insoddisfacente:	• I filtri e/o il condensatore sono intasati. • La vaschetta è piena d'acqua. • Il settore selezionato non corrisponde al tipo di biancheria. • Il tempo di asciuugatura scelto non è sufficiente • La biancheria non è stata dovutamente centrifugata. • è stato premuto il tasting ASCIUGATURA DELICATA oppure REFRESH. • Il cesto è sovraccarico. • L'asciugabiancheria non è stata installata correttamente.

Se dopo queste verifiche la disfunzione rimane, rivolgersi al più vicino centro di Assistenza Tecnica autorizzato, indicando il modello della macchina (Mod.), il numero di prodotto (Prod. No.) e il numero di serie (Ser. No.) che si trovano stampigliati sulla targhetta matricola della macchina (vedi disegno a pag. 46).

SERVIZIO CLIENTI

ZANUSSI

Centri di assistenza

5506 Mägenwil, Zürich, Industriestr. 10

9000 St. Gallen, Zürcherstrasse 204 e

4127 Birlsden, Hauptstrasse 52

6032 Emmen, Buholzstrasse 1

7000 Chur, Comercialstrasse 19

Servizio dopovendita

6918 Gracia. Zona Industriale E

Service-Helpline 0848 848 044

Vendita pezzi di ricambio

5506 Magenwil Industriestrasse 10 Tel. [phone]

Vendita pezzi di ricambio

5506 Mägenwil Industriestrasse 10 Tel. [phone]

Consulente (cucina) / Vendita

8048 Zürich Badenerstrasse 587 Tel. [phone]

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto.) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o l'inosservanza delle prescrizioni di installazione ed istruzioni per l'uso.
