MANUALE UTENTE THE4850 ZANUSSI

Istruzioni per l’uso 29

• Efficacité de condensation (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prêt à ranger avec charge nominale et demi-charge Tous les cycles doivent être contrôlés en conformité avec la norme EN 61121 (sèche-linge à tambour pour usage domestique – Méthodes de mesure des performances). 28Indice Informazioni importanti per la sicurezza _ _ _ _ _ _ _ 29 Tutela dell'ambiente _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31 Installazione _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31 Descrizione del prodotto _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33 Pannello dei comandi _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33 Preparazione al primo utilizzo _ _ _ _ _ _ _ _ _ _ _ _ 34 Tabella dei programmi _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 34 Suddivisione e preparazione della biancheria _ _ _ _ 36 Utilizzo quotidiano _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36 Pulizia e manutenzione _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 38 Cosa fare se .... _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39 Dati tecnici _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 40 Impostazioni della macchina _ _ _ _ _ _ _ _ _ _ _ _ 41 Indicazioni per gli istituti di prova _ _ _ _ _ _ _ _ _ _ 41 Con riserva di modifiche Informazioni importanti per la sicurezza Importante Per la vostra sicurezza e per garantire un impiego corretto, prima di installare e utilizzare per la prima volta l'apparecchio, vi consigliamo di leggere con attenzione il manuale per l'utente, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. - Leggere il libretto d'istruzioni perima di usare l'apparecchiatura. Sicurezza generale

• È pericoloso modificare le specifiche o cercare di alte- rare il prodotto in qualunque modo.

• Questa apparecchiatura non deve essere utilizzata da bambini o da persone le cui capacità fisiche, sensoriali o mentali o la cui mancanza di esperienza e conoscen- ze sull'uso dell'apparecchiatura impediscano loro di utilizzarlo senza rischi in assenza di una persona re- sponsabile per la loro incolumità.

• Evitare che i bambini o gli animali domestici entrino nel cestello. Per sicurezza, ispezionare il cestello prima dell'utilizzo.

• Oggetti come monete, spille di sicurezza, chiodi, viti, pietre o altri materiali duri e taglienti possono danneg- giare gravemente l'apparecchiatura; prestare attenzione a non introdurli insieme alla biancheria.

• Per evitare il pericolo di incendio dovuto all'eccessiva asciugatura, non utilizzare l'apparecchiatura per asciu- gare i seguenti capi: cuscini, trapunte e altri imbottiti (poiché possono accumulare calore).

• Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili, articoli in gomma e indu- menti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugatrice.

• Dopo l'uso, per la manutenzione o la pulizia staccare sempre la spina dell'alimentazione.

• Non cercare in nessun caso di modificare o riparare l'apparecchiatura da soli. Le modifiche o riparazioni eseguite da persone non esperte possono causare seri danni o malfunzionamenti. Contattare il Centro di assi- stenza locale. Richiedere sempre l'installazione di ri- cambi originali.

• I capi con macchie di olio da cucina, acetone, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere intro- dotti nell'asciugatrice.

• Pericolo di esplosione: non inserire nell'asciugatrice capi che siano stati a contatto con solventi infiammabi- li (benzina, alcol denaturato, liquidi per la pulizia a secco e simili). Queste sostanze sono volatili, perciò possono creare un rischio di esplosione. Inserire nel- l'asciugatrice solo capi lavati in acqua.

• Pericolo di incendio! i capi che siano stati sporcati o imbevuti con olio vegetale o da cucina non devono es- sere inseriti nell'asciugatrice per evitare potenziali ri- schi di incendio.

• I capi trattati con smacchiatori devono essere risciac- quati in acqua prima di essere introdotti nell'asciuga- trice.

• Prima di inserire i capi nell'asciugatrice, verificare che nelle tasche non siano stati dimenticati accendini o fiammiferi 29Avvertenza

• Non arrestare mai l'asciugatrice prima del termi- ne del ciclo di asciugatura. Nel caso sia assolu- tamente necessario, fare attenzione perché la biancheria e il cestello possono essere molto caldi. Pericolo di incendio!

• Non lasciare che si accumulino residui e lanugi- ne nell'asciugatrice.

• Pericolo di scosse elettriche! Non pulire l'apparecchia- tura con getti d'acqua.

• L'ultima fase del programma di asciugatura è una fase di raffreddamento per proteggere i capi di biancheria.

• Non introdurre nell'asciugatrice capi che siano stati la- vati con sostanze chimiche industriali.

• Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina. Installazione

• Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarlo.

• Al momento del disimballaggio, verificare che l'appa- recchiatura non abbia subito danni durante il trasporto. In caso di dubbi, non utilizzarlo e rivolgersi al Centro di assistenza.

• Disimballare completamente l'apparecchiatura prima dell'installazione. L'eliminazione incompleta dei mate- riali di imballaggio può causare gravi danni all'appa- recchiatura. Vedere la relativa sezione del libretto di istruzioni.

• Se si rendesse necessaria una modifica all'impianto elettrico per l'installazione dell'apparecchiatura, l'inter- vento dovrà essere effettuato da personale qualificato e competente.

• Se l'apparecchiatura è installata su un pavimento in moquette o un tappeto, regolare i piedini in modo da permettere una corretta circolazione dell'aria.

• Dopo aver installato la macchina, controllare che non sia posata sul cavo elettrico di alimentazione.

• Se l'asciugatrice è installata sopra la lavabiancheria, deve obbligatoriamente essere utilizzato l'apposito kit di montaggio (accessorio opzionale). Uso

• Questa apparecchiatura è destinata solo all'uso dome- stico. e non deve essere utilizzato per scopi diversi da quelli per il quale è stato progettato.

• Introdurre solo capi idonei ad essere asciugati a mac- china. Seguire le istruzioni riportate sull'etichetta dei singoli capi.

• Non introdurre nell'asciugatrice capi non lavati.

• Non caricare eccessivamente l'apparecchiatura. Vedere la relativa sezione del libretto di istruzioni.

• Non introdurre nell'asciugatrice capi ancora troppo ba- gnati.

• Non introdurre nell'asciugatrice indumenti che siano stati a contatto con prodotti volatili a base di petrolio. Se si utilizza uno smacchiatore o un detergente volati- le, attendere che il prodotto sia completamente evapo- rato prima di introdurre i capi nell'apparecchiatura.

• Per scollegare il cavo di alimentazione dalla presa elet- trica; afferrare direttamente la spina ed evitare di tirare il cavo.

• Non utilizzare mai l'asciugatrice se il cavo di alimenta- zione, il pannello dei comandi, il piano di lavoro o la base sono danneggiati in modo tale da rendere acces- sibili le parti interne.

• Ammorbidenti o prodotti simili devono essere utilizzati come specificato nelle istruzioni del produttore.

• Attenzione – superficie molto calda : non toccare il co- prilampada dello sportello se la luce è accesa. Solo per le asciugatrici dotate di luce interna Sicurezza bambini

• Questa apparecchiatura non deve essere utilizzata da bambini o persone inferme senza supervisione.

• I bambini non sono in grado di riconoscere i rischi as- sociati alle apparecchiature elettriche. È consigliabile controllare che i bambini non giochino con l'apparec- chiatura. Avvertenza

• I componenti di imballaggio (come il polistirolo o i sacchetti di plastica) possono essere molto pericolosi per i bambini perché possono causare soffocamento! Tenerli fuori dalla portata dei bam- bini.

• Tenere in un luogo sicuro e al di fuori della portata dei bambini anche tutti i detersivi.

• Evitare che i bambini o gli animali domestici entrino nel cestello. 30Tutela dell'ambiente Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch. Protezione ambientale I materiali di imballaggio sono riciclabili. I componenti in plastica sono identificati dai marchi >PE<, >PS< ecc. Smaltire questi materiali conformemente alle norme locali in vigore. Importante La pompa di calore dell'asciugabiancheria contiene un circuito chiuso con refrigerante esente da CFC (Cloro-Fluoro-Carburi) Il circuito refrigerante della pompa di calore non deve essere danneggiato. Avvertenza Se l'apparecchio non è più utilizzato:

Togliere la spina dalla presa.

• Al momento dello smaltimento, tagliare il cavo di ali- mentazione ed eliminarlo insieme alla spina.

• Rimuovere il fermo della porta. In questo modo si evi- terà che i bambini possano chiudersi all'interno. Installazione Trasporto dell'apparecchiatura Importante Se non è possibile trasportare l'apparecchiatura in posizione verticale, ribaltarla esclusivamente sul lato sinistro (vedere illustrazione). Avvertenza Se l'apparecchiatura è stato ribaltato durante il trasporto, lasciarlo in posizione verticale per 12 ore prima di connetterlo alla presa elettrica e utilizzarlo per la prima volta, in modo che l'olio possa scorrere nuovamente nel motore. In caso contrario il motore rischia di venire danneggiato. Posizionamento dell'apparecchiatura

• Per ragioni di comodità, si consiglia di collocare l'a- sciugatrice vicino alla lavabiancheria.

• L'asciugatrice deve essere installata in luogo pulito.

• L'aria deve circolare liberamente attorno all'apparec- chiatura. Non ostruire la griglia di ventilazione frontale o le griglie di entrata dell'aria sul retro dell'apparec- chiatura.

• Per assicurare un funzionamento più silenzioso e con meno vibrazioni, collocare l'asciugatrice su una super- ficie solida e piana.

• Quando l'apparecchiatura è stata posizionata, control- lare che sia in piano servendosi di una livella. Se l'ap- parecchiatura non è in piano, sollevare o abbassare i piedini.

• I piedini non devono essere rimossi. Non ridurre la di- stanza libera dal pavimento con tappeti, passatoie o si- mili. Si potrebbe causare un surriscaldamento che comprometterebbe il funzionamento dell'apparecchia- tura. 31Importante

• L'aria calda emessa dall'asciugatrice può raggiungere temperature fino a 60°C. L'apparecchiatura non deve essere installata su pavimenti non resistenti alle tem- perature elevate.

• Per non compromettere la prestazione dell'asciugatri- ce, durante il funzionamento la temperatura ambiente non deve essere inferiore a +5°C e superiore a +35°C.

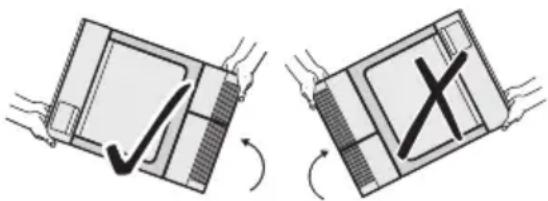

• Trasportare l'apparecchiatura solo in posizione vertica- le.

• L'apparecchiatura non deve essere installata dietro una porta bloccabile, una porta scorrevole o una porta con una cerniera sul lato opposto a quello dell'apparec- chiatura in modo tale da impedire l'apertura completa dell'asciugatrice. Rimozione del materiale di imballaggio Attenzione Prima di utilizzare l'apparecchio, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi.

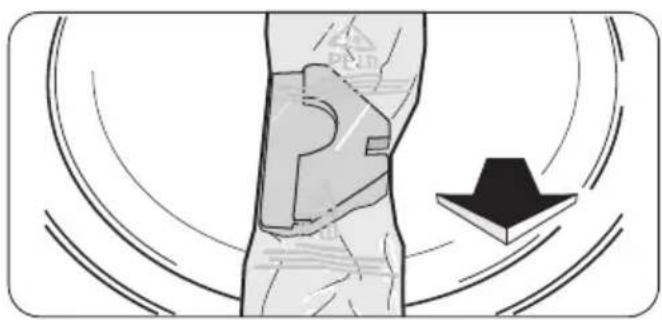

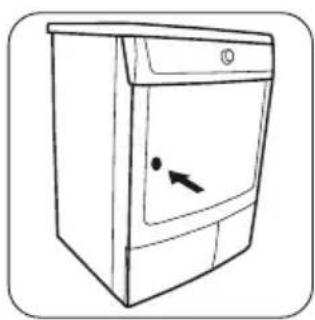

1. Aprire lo sportello 2. Togliere le strisce ade-

sive applicate all'interno, sulla parte superiore del cestello.

3. Togliere le pellicole e le protezioni in polistirolo dalla

macchina. Collegamento elettrico I particolari sulla tensione di rete, sul tipo di corrente e sui fusibili richiesti sono riportati sulla targhetta nominale. Tale targhetta è montata vicino all'apertura (vedere il capi- tolo sulla "Descrizione del prodotto"). Avvertenza Il fabbricante declina qualsiasi responsabilità per danni o lesioni che possano derivare dalla mancata conformità alle precauzioni di sicurezza sopra riportate. Dovesse essere necessario sostituire il cavo elettrico, il lavoro dovrà essere effettuato dal nostro centro di assistenza. Avvertenza Il cavo di alimentazione deve potere essere accessibile dopo l'installazione della macchina. Inversione dell'apertura dello sportello Per facilitare il carico e lo scarico della biancheria, è pos- sibile invertire l'apertura dello sportello. L'inversione dello sportello deve essere eseguita esclusivamente da un tec- nico autorizzato. Contattare il Centro di assistenza locale. L'intervento di inversione dello sportello sarà a carico del- l'utente. Accessori

• Kit di installazione in colonna Disponibile presso il Centro di assistenza o il riven- ditore Presso i rivenditori autorizzati e i centri di assistenza tecnica è disponibile un kit che permette di installare l'asciugabiancheria sopra una lavabiancheria a carica frontale con una profondità di 60 cm. Il kit è disponibi- le con o senza ripiano estraibile. Leggere con attenzio- ne le istruzioni di montaggio contenute nel kit. La lava- biancheria deve essere posizionata sotto l'asciugatrice. Leggere attentamente le istruzioni fornite con il kit.

• Kit di scarico Disponibile presso il Centro di assistenza o il riven- ditore Serve per scaricare direttamente la condensa in un la- vello, un sifone, una conduttura, ecc. Il contenitore del- la condensa non deve più essere svuotato, ma deve re- stare installato nella macchina nella posizione prevista. Leggere attentamente le istruzioni fornite con il kit.

• Piedistallo con cassetto Disponibile presso il Centro di assistenza o il riven- ditore 32Per posizionare l'asciugatrice ad un'altezza ottimale e guadagnare spazio aggiuntivo (ad es. per riporre il bu- cato). Leggere attentamente le istruzioni fornite con il kit. Descrizione del prodotto Descrizione dell'apparecchio

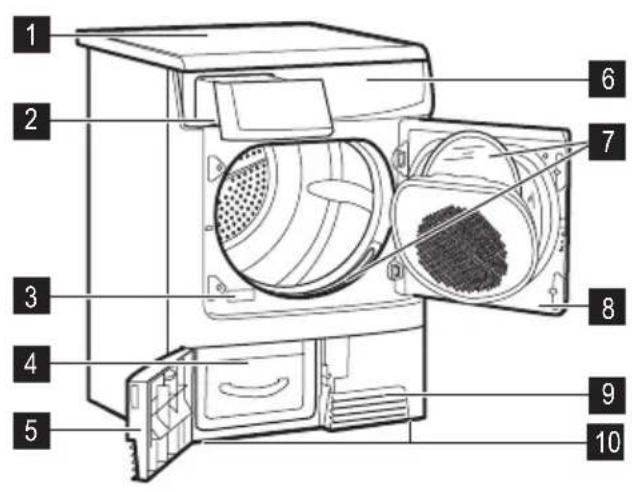

1 Piano di lavoro 2 Tanica 3 Targhetta dati 4 Scambiatore di calore 5 Sportello dello scambiatore di calore 6 Pannello dei comandi 7 Filtri 8 Sportello 9 Griglia di ventilazione 10 Piedini regolabili Pannello dei comandi

Manopola dei programmi e interruttore (Spento)

Tasto Antipiega Prolungata

Tasto Avviso Acustico

Tasto Tempo 7 Indicatori di fase

Spia Filtro Condensatore

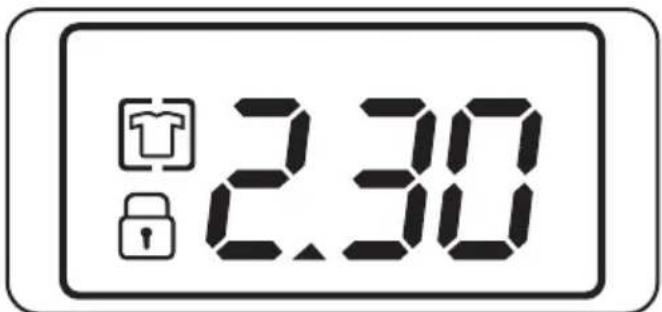

Tasto Partenza Posticipata 10 Display Indicazioni visualizzate sul display SIMBOLO DESCRIZIONE Tempo residuo (durata di un pro- gramma, tempo della partenza ritar- data) Protezione bambini Fase antipiega Errore, selezione errata 33Preparazione al primo utilizzo Avvertenza Se l'apparecchio non è stato trasportato in posizione eretta, lasciarlo in posizione verticale per 12 ore prima di connetterlo alla presa elettrica e utilizzarlo per la prima volta, in modo che l'olio possa rifluire verso il compressore. In caso contrario, si rischierebbe di danneggiare il compressore. Per rimuovere ogni eventuale residuo di fabbricazione, pulire il cestello dell'asciugatrice con un panno umido o effettuare un ciclo d'asciugatura breve (ca. 30 min.) con panni umidi nel cestello. All'inizio del ciclo di asciugatura (3-5 min.) il funziona- mento potrebbe essere leggermente più rumoroso. Ciò è dovuto all'avvio del compressore ed è un fenomeno nor- male per gli elettrodomestici alimentati da compressore, come frigoriferi, congelatori, ecc. Tabella dei programmi Programmi carico massimo (peso da asciutto) Altre funzioni/opzioni Impiego/Caratteristiche Simbolo sull’etichetta COTONI EXTRA 7 kg tutte tranne e Asciugatura completa di tessuti spessi o multistrato, ad esempio asciugamani in spugna, accappatoi. COTONI FORTE 7 kg tutte tranne e Asciugatura completa di tessuti spessi o multistrato, ad esempio asciugamani in spugna, accappatoi. COTONI FORTE

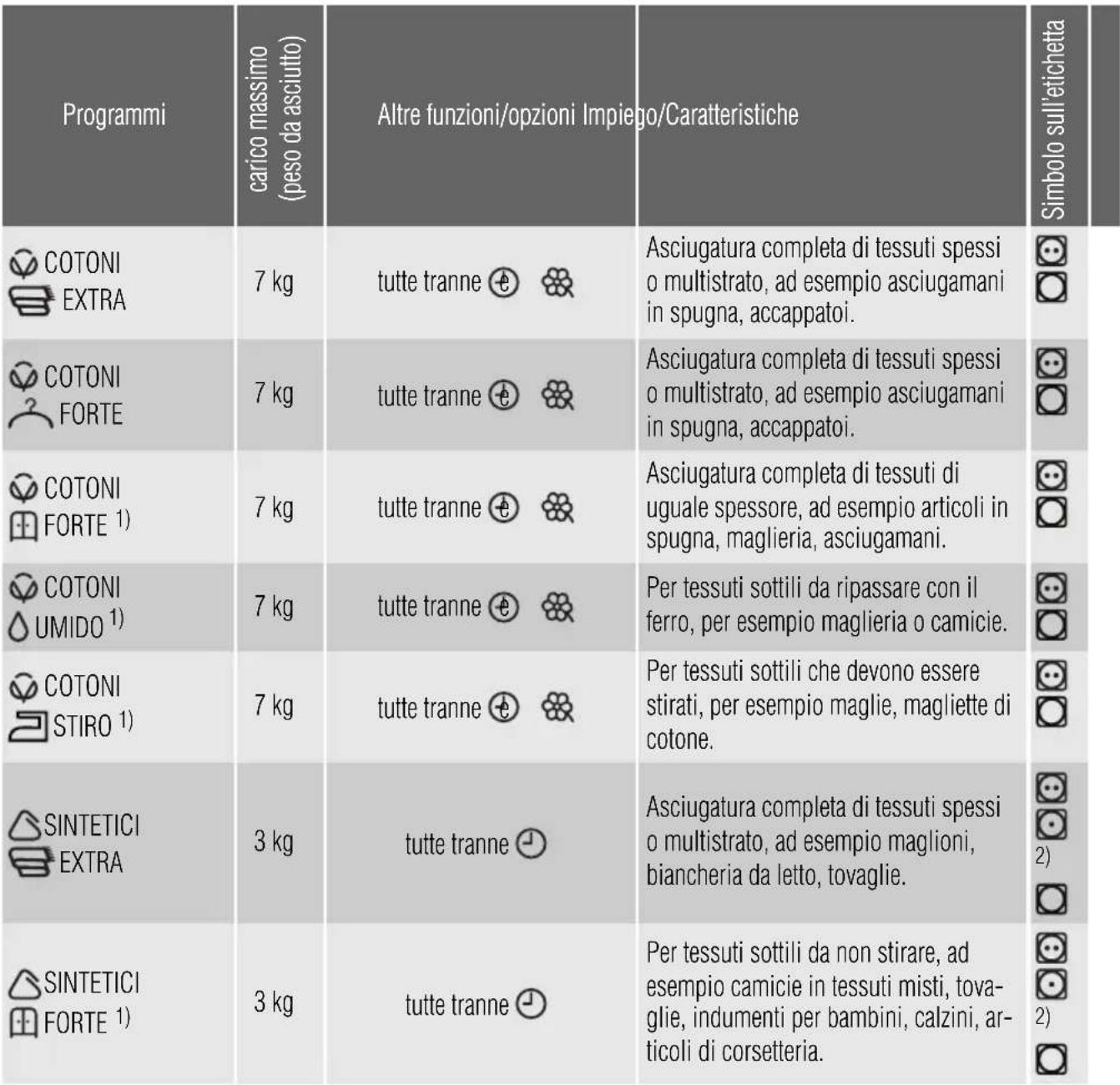

7 kg tutte tranne e Asciugatura completa di tessuti di uguale spessore, ad esempio articoli in spugna, maglieria, asciugamani. COTONI UMIDO

7 kg tutte tranne e Per tessuti sottili da ripassare con il ferro, per esempio maglieria o camicie. COTONI STIRO

7 kg tutte tranne e Per tessuti sottili che devono essere stirati, per esempio maglie, magliette di cotone. SINTETICI EXTRA 3 kg tutte tranne Asciugatura completa di tessuti spessi o multistrato, ad esempio maglioni, biancheria da letto, tovaglie.

3 kg tutte tranne Per tessuti sottili da non stirare, ad esempio camicie in tessuti misti, tova- glie, indumenti per bambini, calzini, ar- ticoli di corsetteria.

34Programmi carico massimo (peso da asciutto) Altre funzioni/opzioni Impiego/Caratteristiche Simbolo sull’etichetta SINTETICI STIRO 3 kg tutte tranne Per tessuti sottili che devono essere stirati, per esempio maglie, magliette di cotone.

MIX 3 kg tutte tranne e Per asciugare tessuti in cotone e sinte- tici, a basse temperature. TEMPO 1kg

Per un'ulteriore asciugatura di singoli capi di biancheria o per piccoli carichi inferiori ad 1 kg. JEANS 7 kg tutte tranne e Per capi sportivi come jeans, felpe e si- mili, in tessuti di spessore diverso (ad esempio su colletto, polsini e cuciture). STIRO FACILE 1 kg tutte tranne e Programma speciale con trattamento antipiega per tessuti misti come cami- cie e camicette; riduce al minimo la fa- tica dello stiro. Il risultato dipende dal tipo e dalla finitura del tessuto. Inserire i capi nell'asciugatrice subito dopo la centrifuga; una volta asciugati, toglierli immediatamente ed appenderli su un appendiabiti. MORBIDONE 2 kg tutte tranne e Il ciclo Morbidone è un programma speciale per maglioni “pronti a essere indossati” dopo l'asciugatura. LANA 1 kg

Programma speciale per trattare velo- cemente con aria calda i capi in lana, dopo l'asciugatura naturale oppure do- po che sono stati indossati o conserva- ti al chiuso per lunghi periodi di tem- po. Le fibre di lana si sollevano e la la- na ritorna morbida e soffice. Racco- mandazione: togliere i capi subito dopo l'asciugatura.

1) In conformità alla norma IEC61121

2) selezionare l’opzione

35Suddivisione e preparazione della biancheria Suddivisione della biancheria

• Suddivisione per tessuto: – Cotone/lino per i programmi nel gruppo COTONI . – Misti e sintetici per i programmi nel gruppo SINTE- TICI .

• Suddivisione in base all'etichetta: Le etichette indica- no: Possibilità di asciugatura a macchina Asciugatura a temperatura normale Asciugatura a temperatura ridotta (impostare l'opzione ASCIUGA MORBIDO !) Asciugatura a macchina non consentita Importante Non introdurre nell'apparecchio biancheria che in base alle indicazioni dell'etichetta non è idonea all'a- sciugatura a macchina. Questo elettrodomestico può essere utilizzato per tutti i capi lavati che in base alle indicazioni dell'etichetta sono idonei all'asciugatura a macchina.

• Non asciugare tessuti colorati nuovi insieme a capi di colore chiaro. I colori dei tessuti potrebbero diffonder- si.

• Non utilizzare il programma EXTRA per indumenti in jersey di cotone o di maglia. I capi potrebbero restrin- gersi!

• Tessuti di lana e simili possono essere asciugati usan- do il programma LANA REFRESH . Preparazione della biancheria

• Per evitare che la biancheria si aggrovigli: chiudere le cerniere, abbottonare i copripiumini e annodare even- tuali lacci (ad esempio quelli dei grembiuli).

• Svuotare le tasche. Rimuovere gli oggetti di metallo (graffette, spille di sicurezza, ecc.)

• Rivoltare i capi in tessuti a doppio strato (per esempio, nel caso delle giacche con interno in cotone, la fodera in cotone deve trovarsi all'esterno). In questo modo i tessuti si asciugheranno meglio. Importante Non caricare eccessivamente l'apparecchiatura. Rispettare il volume di carico massimo. Pesi della biancheria Tipo di tessuto Peso Accappatoio 1.200 g Tovagliolo 100 g Copripiumino 700 g Lenzuolo 500 g Federa 200 g Tovaglia 250 g Asciugamani in spugna 200 g Strofinaccio 100 g Camicia da notte 200 g Mutandine donna 100 g Camicia da lavoro uomo 600 g Camicia da lavoro uomo 200 g Pigiama uomo 500 g Camicia da donna 100 g Mutande uomo 100 g Utilizzo quotidiano Accensione Ruotare il selettore dei programmi impostandolo su qual- siasi programma. La macchina si accende. 36Istruzioni

ASCIUGA MORBIDO questa funzione riduce il movimento della biancheria durante il ciclo. Dopo questo ciclo la biancheria è più morbida e meno compatta. Solo per programmi sinteti- ci. INTENSIVO Se il bucato è ancora umido dopo un ciclo di asciuga- tura standard, è possibile aumentare il livello di asciu- gatura mediante la funzione Intensivo. Extra Antipiega Prolunga la fase antipiega a 90 minuti in totale. La biancheria si mantiene morbida e senza pieghe. SEGNALE ACUSTICO Segnale acustico che indica:

• Inizio e fine della fase antipiega

• Interruzione del ciclo

• Errore TEMPO Dopo aver specificato il programma di Asciug. a tempo . La durata del programma è compresa tra 10 minuti e 2 ore, con incrementi di 10 minuti. Delay Consente di ritardare l'inizio di un programma di asciu- gatura da un minimo di 30 min. fino ad un massimo di 20 ore Premere il tasto Partenza ritardata ripetutamente fino a che non viene visualizzato sul display l'orario di partenza ritardata desiderato. Impostazione della sicurezza bambini Per impedire che un programma sia avviato o modificato accidentalmente, è possibile impostare la sicurezza bam- bini. Questa funzione consente di bloccare tutti i tasti e la manopola dei programmi. La sicurezza bambini può esse- re attivata o disattivata tenendo premuti contemporanea- mente i tasti ASCIUGA MORBIDO e INTENSIVO per 5 secondi. Il simbolo viene visualizzato nel display per indicare che la funzione sicurezza bambini è stata attivata. Qualsiasi modifica dei parametri di asciugatura ri- chiede la disattivazione della sicurezza bambini. La sicurezza bambini non può essere disattivata nell'ulti- ma fase del ciclo di asciugatura. Modifica del programma Per cambiare un programma in corso, innanzitutto annul- larlo ruotando il selettore dei programmi su OFF. Se- lezionare il nuovo programma e premere il tasto AV- VIO/PAUSA . Una volta avviato un programma, non è più possibi- le modificarlo direttamente. Se si tenta di modificare il programma girando la manopola, il display e gli indica- tori di manutenzione lampeggiano. Se viene premuto un tasto opzione (ad esclusione del tasto SEGNALE ACU- STICO ), viene visualizzato sul display. Il program- ma di asciugatura non viene tuttavia modificato (protezio- ne biancheria). Fine del ciclo di asciugatura / estrazione della biancheria Al termine del ciclo di asciugatura, il display visualizza il simbolo antipiega e le spie lampeggianti: Filtri e Serbatoio . Se è stato premuto il tasto SEGNALE ACUSTICO , viene emesso un segnale acustico intermit- tente per circa un minuto. I cicli di asciugatura sono seguiti automaticamente da una fase antipiega che dura circa 30 minuti. Du- rante questa fase, il cestello ruota a intervalli. In questo modo la biancheria si mantiene morbida e senza pieghe. Durante la fase antipiega, la biancheria può essere estratta in qualunque momento (per evitare la formazione di pie- ghe, si consiglia di estrarre la biancheria verso la fine del- la fase antipiega).

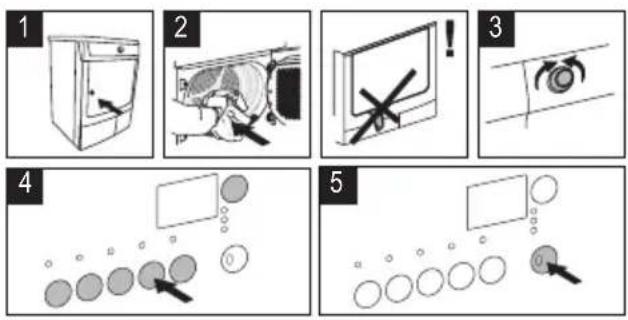

1. Aprire lo sportello.

372. Prima di estrarre la biancheria, rimuovere la lanugine

dal filtro ultrafine. Allo scopo si consiglia di usare un panno umido (consultare il capitolo “Pulizia e cu- rae”).

Ruotare il selettore dei programmi in posizione OFF.

5. Chiudere lo sportello.

Pulizia e manutenzione Svuotamento del serbatoio Svuotare il serbatoio dopo ogni ciclo di asciugatura. Attenzione L'acqua di condensa non è potabile. Se il programma è stato interrotto a causa del ser- batoio pieno: Premere il tasto Avvio/Pausa per con- tinuare il ciclo di asciugatura. Pulizia dei filtri dalla lanugine I filtri raccolgono tutta la lanugine che si accumula duran- te l'asciugatura. Perché l'asciugatrice funzioni perfetta- mente, i filtri (ultrafine e fine) devono essere puliti dopo ogni ciclo. Attenzione Non mettere in funzione l'asciugatrice senza i filtri o con filtri danneggiati o intasati. Pulizia dei filtri dello scambiatore di calore Se si accende la spia FILTRO CONDENSATORE , il filtro dello scambiatore di calore alla base dell'apparecchiatura deve essere pulito

• Non mettere in funzione l'asciugatrice senza i filtri.

• I filtri intasati comportano un maggiore consumo di energia (prolungamento del ciclo di asciugatura) e causano danni all'asciugatrice.

• Se la pompa di calore non viene pulita, deve essere sottoposta a costose operazioni di pulizia.

• Indicativamente, ogni 6 mesi rimuovere i residui di la- nugine dallo scambiatore utilizzando una spugna. Per eseguire questa operazione, usare guanti di gomma. 386 *

• Se necessario (ogni 6 mesi circa) rimuovere i residui di lanugine dallo scambiatore con una spugna (indossare guanti di gomma) Pulizia del cestello Attenzione Non utilizzare detergenti abrasivi o pagliette per pulire il cestello. Il calcare presente nell'acqua o nei detergenti può costituire uno strato visibile nella parte interna del cestello. Di conseguenza, il grado di asciugatura del bu- cato non è più facilmente rilevabile e la biancheria risulta più umida del desiderato al termine del ciclo di asciugatu- ra. Utilizzare un detergente comune (per es. un detersivo con- tenente aceto) per pulire la parte interna e le nervature del cestello. Pulizia del pannello di controllo e della parte esterna dell'asciugatrice Attenzione Non utilizzare detergenti per mobili o altri prodotti aggressivi per la pulizia della macchina. Utilizzare un panno morbido per pulire il pannello di con- trollo e le superfici esterne dell'asciugatrice. Cosa fare se .... Risoluzione dei problemi Problema

Possibile causa Rimedio L'asciugatrice non funziona. L'asciugatrice non è collegata all'alimentazione di rete. Inserire la spina nella presa di rete. Controllare il fusibile nella scatola elettrica (installazione domestica). La porta è aperta. Chiudere l'oblò Non è stato selezionato il tasto Start/Pause (Av- vio/Pausa) . Premere il tasto Start/Pause (Avvio/Pausa) . Risultati di asciugatura in- soddisfacenti. Programma impostato non corretto. Impostare un programma adatto.

Filtri otturati. Pulire i filtri.

Scambiatore di calore intasato. Pulizia dello scambiatore di calore.

Peso massimo superato. Rispettare il volume di carico massimo. Griglia di ventilazione ostruita. Liberare la griglia di ventilazione alla base del- l'apparecchiatura. Residui all'interno del cestello. Pulire l'interno del cestello. Elevato livello di durezza dell'acqua. Impostare un livello corretto.

La porta non si chiude. I filtri non sono stati montati correttamente. Installare il microfiltro e/o rimontare il filtro a maglie larghe. Err

Tentativo di modificare i parametri dopo l'avvio del programma. Spegnere e riaccendere l'apparecchiatura. Im- postare i parametri richiesti. 39Nessuna luce nel cestello. Il selettore di programma è in posizione OFF . Ruotarlo su LUCE (se disponibile) o su un pro- gramma qualsiasi. La lampadina è guasta. Sostituire la lampadina (vedere la sezione suc- cessiva). Trascorrere del tempo anomalo sul display LCD.

Il tempo prima del termine è calcolato sulla ba- se di: tipo, volume e umidità della biancheria. Si tratta di un processo automatico che non se- gnala un errore dell'apparecchiatura. Programma inattivo. Serbatoio dell'acqua pieno. Vuotare il serbatoio dell'acqua

, premere il ta- sto Start/Pause (Avvio/Pausa) . Ciclo di asciu- gatura troppo breve. Limitato carico di biancheria/Biancheria troppo asciutta per il programma selezionato. Selezionare il programma a tempo o un grado di asciugatura più elevato (per es. EXTRA ). Ciclo di asciu- gatura troppo lungo.

Filtri otturati. Pulire i filtri. Volume di carico eccessivo. Rispettare il volume di carico massimo. La biancheria non è stata sufficientemente cen- trifugata. Centrifugare adeguatamente la biancheria. La temperatura ambiente è troppo elevata: nes- sun malfunzionamento dell'apparecchiatura. Se possibile, abbassare la temperatura ambien- te.

1) Se sul display LCD compare un messaggio di errore (per es.

E51 - solo per le asciugatrici con display LCD): Spegnere e riaccendere l'apparecchiatura. Impostare il programma. Premere il tasto Start/Pause (Avvio/Pausa) . L'asciugatrice non funziona? Contattare il centro di assistenza locale e riportare il codice di errore.

2) Seguire i consigli sui programmi; vedere il capitolo

Panoramica dei programmi

3) Vedere il capitolo.

4) Vedere il capitolo

Impostazioni della macchina

6) Nota: Dopo 5 ore, il ciclo di asciugatura termina automaticamente (vedere la sezione

Ciclo di asciugatura completato

Dati tecnici altezza x larghezza x profondità 85 x 60 x 58 cm volume del cestello 108 l profondità con sportello aperto 109 cm altezza regolabile 1,5 cm peso apparecchiatura 52 kg volume carico massimo 7 kg tensione 220-230 V fusibile 6 A potenza totale 1050 W 40classe di efficienza energetica A consumo di energia elettrica kWh/ciclo

1,85 kWh consumo annuale di energia 124,2 kWh tipo di uso Domestico temperatura ambiente per il corretto funzionamento da + 5 °C a + 35 °C

1) 7 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121

Impostazioni della macchina Impostazione Implementazione AVVISO ACUSTICO disattivato permanentemente

1. Ruotare il selettore dei programmi impostandolo su qualsiasi programma.

Tenere premuti contemporaneamente i tasti INTENSIVO e ANTI- PIEGA PROLUNGATA per circa 5 secondi.

3. Per impostazione predefinita, l'avviso acustico è sempre disattivato.

Durezza dell'acqua L'acqua contiene calcare e sali mi- nerali in quantità variabile a secon- da dell'area geografica con conse- guenti valori di conduttività diffe- renti. Una variazione significativa della conduttività dell'acqua rispetto ai valori prefissati in fabbrica può in- fluire leggermente sull'umidità re- sidua della biancheria alla fine del ciclo. L'asciugatrice consente di regolare la sensibilità del sensore di asciugatura in base ai valori di conduttività dell'acqua.

1. Ruotare il selettore dei programmi impostandolo su qualsiasi programma.

AVVIO/PAUSA per circa 5 secondi. Sul display è visualizzata l'impo- stazione attuale:

bassa conduttività <300 micro S/cm

media conduttività 300-600 micro S/cm

alta conduttività >600 micro S/cm

Premere il tasto AVVIO/PAUSA in sequenza fino al livello desiderato.

Per memorizzare l'impostazione premere contemporaneamente i tasti ANTIPIEGA PROLUNGATA e AVVIO/PAUSA o ruotare la manopola su

OFF Indicazioni per gli istituti di prova Parametri soggetti a controllo da parte degli Istituti di pro- va:

• Consumo energetico (corretto con umidità finale) du- rante il ciclo di Cotone Asciugatura Armadio con carico nominale.

• Consumo energetico (corretto con umidità finale) du- rante il ciclo di Cotone Asciugatura Armadio con mez- zo carico.

• Umidità finale (durante il ciclo Cotone Asciugatura Ar- madio, Cotone asciugatura stiro e Asciugatura Armadio Delicati)
