MANUALE UTENTE TCE 7126 ZANUSSI

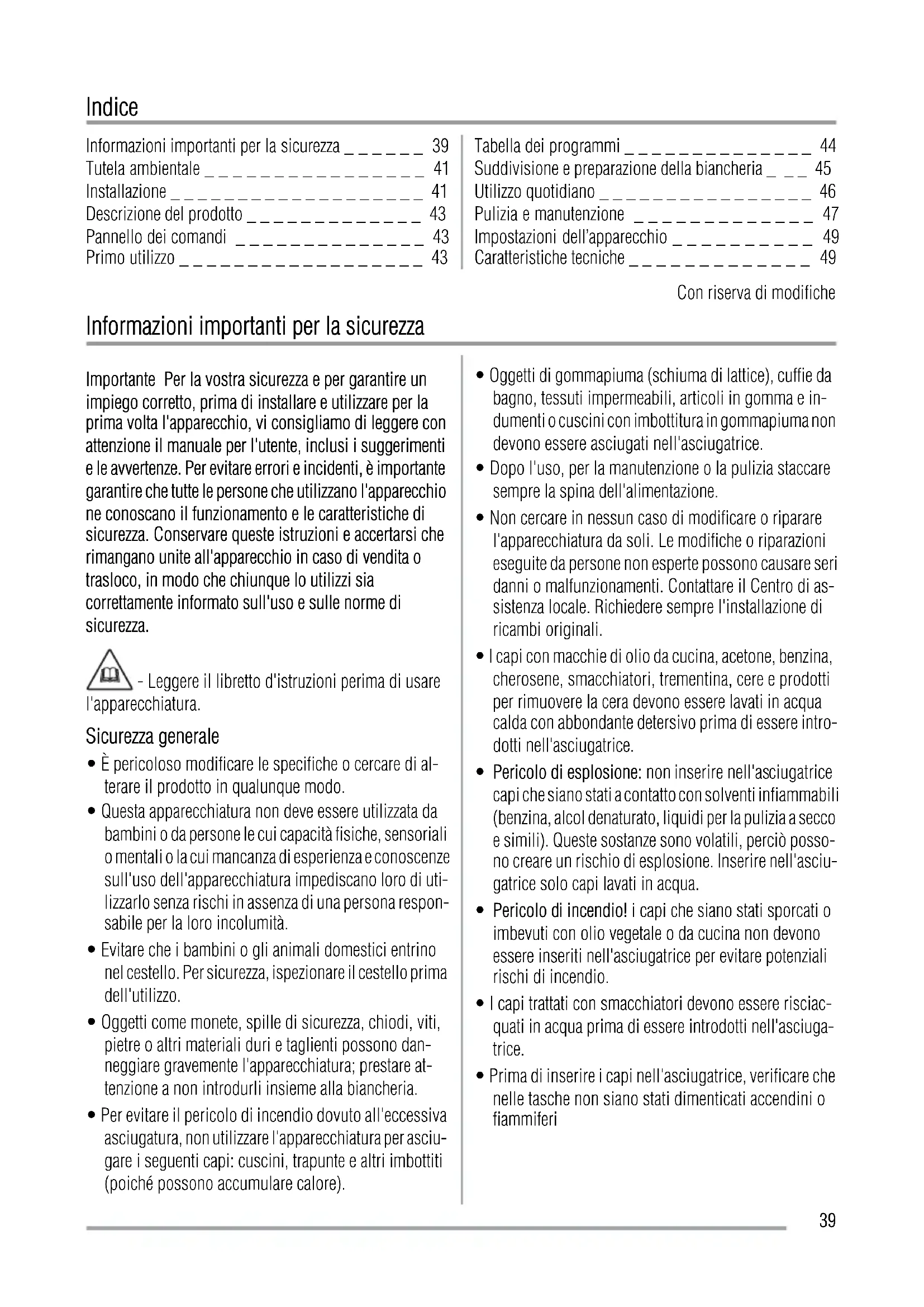

38Indice Informazioni importanti per la sicurezza _ _ _ _ _ _ 39 Tutela ambientale _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41 Installazione _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41 Descrizione del prodotto _ _ _ _ _ _ _ _ _ _ _ _ _ 43 Pannello dei comandi _ _ _ _ _ _ _ _ _ _ _ _ _ _ 43 Primo utilizzo _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 43 Tabella dei programmi _ _ _ _ _ _ _ _ _ _ _ _ _ _ 44 Suddivisione e preparazione della biancheria _ _ _ 45 Utilizzo quotidiano _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 46 Pulizia e manutenzione _ _ _ _ _ _ _ _ _ _ _ _ _ 47 Impostazioni dell’apparecchio _ _ _ _ _ _ _ _ _ _ 49 Caratteristiche tecniche _ _ _ _ _ _ _ _ _ _ _ _ _ 49 Con riserva di modifiche Informazioni importanti per la sicurezza Importante Per la vostra sicurezza e per garantire un impiego corretto, prima di installare e utilizzare per la prima volta l'apparecchio, vi consigliamo di leggere con attenzione il manuale per l'utente, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. - Leggere il libretto d'istruzioni perima di usare l'apparecchiatura. Sicurezza generale

• È pericoloso modificare le specifiche o cercare di al- terare il prodotto in qualunque modo.

• Questa apparecchiatura non deve essere utilizzata da bambini o da persone le cui capacità fisiche, sensoriali o mentali o la cui mancanza di esperienza e conoscenze sull'uso dell'apparecchiatura impediscano loro di uti- lizzarlo senza rischi in assenza di una persona respon- sabile per la loro incolumità.

• Evitare che i bambini o gli animali domestici entrino nel cestello. Per sicurezza, ispezionare il cestello prima dell'utilizzo.

• Oggetti come monete, spille di sicurezza, chiodi, viti, pietre o altri materiali duri e taglienti possono dan- neggiare gravemente l'apparecchiatura; prestare at- tenzione a non introdurli insieme alla biancheria.

• Per evitare il pericolo di incendio dovuto all'eccessiva asciugatura, non utilizzare l'apparecchiatura per asciu- gare i seguenti capi: cuscini, trapunte e altri imbottiti (poiché possono accumulare calore).

• Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili, articoli in gomma e in- dumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugatrice.

• Dopo l'uso, per la manutenzione o la pulizia staccare sempre la spina dell'alimentazione.

• Non cercare in nessun caso di modificare o riparare l'apparecchiatura da soli. Le modifiche o riparazioni eseguite da persone non esperte possono causare seri danni o malfunzionamenti. Contattare il Centro di as- sistenza locale. Richiedere sempre l'installazione di ricambi originali.

• I capi con macchie di olio da cucina, acetone, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere intro- dotti nell'asciugatrice.

• Pericolo di esplosione: non inserire nell'asciugatrice capi che siano stati a contatto con solventi infiammabili (benzina, alcol denaturato, liquidi per la pulizia a secco e simili). Queste sostanze sono volatili, perciò posso- no creare un rischio di esplosione. Inserire nell'asciu- gatrice solo capi lavati in acqua.

• Pericolo di incendio! i capi che siano stati sporcati o imbevuti con olio vegetale o da cucina non devono essere inseriti nell'asciugatrice per evitare potenziali rischi di incendio.

• I capi trattati con smacchiatori devono essere risciac- quati in acqua prima di essere introdotti nell'asciuga- trice.

• Prima di inserire i capi nell'asciugatrice, verificare che nelle tasche non siano stati dimenticati accendini o fiammiferi 39Avvertenza

• Non arrestare mai l'asciugatrice prima del ter- mine del ciclo di asciugatura. Nel caso sia as- solutamente necessario, fare attenzione perché la biancheria e il cestello possono essere molto caldi. Pericolo di incendio!

• Non lasciare che si accumulino residui e lanugine nel- l'asciugatrice.

• Pericolo di scosse elettriche! Non pulire l'apparec- chiatura con getti d'acqua.

• L'ultima fase del programma di asciugatura è una fase di raffreddamento per proteggere i capi di biancheria.

• Non introdurre nell'asciugatrice capi che siano stati lavati con sostanze chimiche industriali.

• Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina. Installazione

• Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarlo.

• Al momento del disimballaggio, verificare che l'appa- recchiatura non abbia subito danni durante il trasporto. In caso di dubbi, non utilizzarlo e rivolgersi al Centro di assistenza.

• Disimballare completamente l'apparecchiatura prima dell'installazione. L'eliminazione incompleta dei ma- teriali di imballaggio può causare gravi danni all'ap- parecchiatura. Vedere la relativa sezione del libretto di istruzioni.

• Se si rendesse necessaria una modifica all'impianto elettrico per l'installazione dell'apparecchiatura, l'in- tervento dovrà essere effettuato da personale qualifi- cato e competente.

• Se l'apparecchiatura è installata su un pavimento in moquette o un tappeto, regolare i piedini in modo da permettere una corretta circolazione dell'aria.

• Dopo aver installato la macchina, controllare che non sia posata sul cavo elettrico di alimentazione.

• Se l'asciugatrice è installata sopra la lavabiancheria, deve obbligatoriamente essere utilizzato l'apposito kit di montaggio (accessorio opzionale). Uso

• Questa apparecchiatura è destinata solo all'uso do- mestico. e non deve essere utilizzato per scopi diversi da quelli per il quale è stato progettato.

• Introdurre solo capi idonei ad essere asciugati a mac- china. Seguire le istruzioni riportate sull'etichetta dei singoli capi.

• Non introdurre nell'asciugatrice capi non lavati.

• Non caricare eccessivamente l'apparecchiatura. Vede- re la relativa sezione del libretto di istruzioni.

• Non introdurre nell'asciugatrice capi ancora troppo bagnati.

• Non introdurre nell'asciugatrice indumenti che siano stati a contatto con prodotti volatili a base di petrolio. Se si utilizza uno smacchiatore o un detergente volatile, attendere che il prodotto sia completamente evaporato prima di introdurre i capi nell'apparecchiatura.

• Per scollegare il cavo di alimentazione dalla presa elettrica; afferrare direttamente la spina ed evitare di tirare il cavo.

• Non utilizzare mai l'asciugatrice se il cavo di alimen- tazione, il pannello dei comandi, il piano di lavoro o la base sono danneggiati in modo tale da rendere acces- sibili le parti interne.

• Ammorbidenti o prodotti simili devono essere utilizzati come specificato nelle istruzioni del produttore.

• Attenzione – superficie molto calda : non toccare il coprilampada dello sportello se la luce è accesa. Solo per le asciugatrici dotate di luce interna Sicurezza bambini

• Questa apparecchiatura non deve essere utilizzata da bambini o persone inferme senza supervisione.

• I bambini non sono in grado di riconoscere i rischi associati alle apparecchiature elettriche. È consiglia- bile controllare che i bambini non giochino con l'ap- parecchiatura. Avvertenza

• Pericolo di soffocamento! I componenti di im- ballaggio (come il polistirolo o i sacchetti di pla- stica) possono essere molto pericolosi. Tenerli fuori dalla portata dei bambini.

• Tenere in un luogo sicuro e al di fuori della portata dei bambini anche tutti i detersivi.

• Evitare che i bambini o gli animali domestici entrino nel cestello. 40Tutela ambientale Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch. Smaltimento apparecchio Avvertenza Togliere la spina principale dalla presa quando no si pre- vede più di utilizzare l'apparecchio. Tagliare il cavo di rete e smaltirlo insieme alla spina. Distruggere il gancio di chiusura dello sportello per evitare che i bambini possano rimanere intrappolati all'interno del cesto e mettere in pericolo la propria vita. Materiale di imballaggio I materiali di imballaggio sono ecologici e possono essere smaltiti. I materiali in plastica sono contrassegnati da marchi, per es . >PE<, >PS< ecc. per consentirne il cor- retto smaltimento. Suggerimenti per la protezione dell'ambiente

• Nell'asciugabiancheria la biancheria diventa morbida e soffice. Non è perciò necessario utilizzare ammorbi- denti o altri additivi durante il lavaggio.

• Per limitare i consumi dell'asciugabiancheria, adottare i seguenti accorgimenti: – Mantenere sempre libere le fessure di ventilazione alla base dell’apparecchio; – Attenersi ai volumi di carico indicati nella tabella dei programmi; – Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina; – Pulire il filtro ultrafine e il filtro fine dopo ogni ciclo di asciugatura; – Centrifugare accuratamente la biancheria prima dell'asciugatura. Il consumo di elettricità dipende dalla velocità di centrifuga impostata nella lavatrice. Quanto mag- giore è la velocità di centrifuga, tanto minore è il consumo elettrico. Installazione Importante L'apparecchiatura deve essere spostata o trasportata unicamente in posizione verticale. Posizionamento dell'apparecchiatura

• Per ragioni di comodità, si consiglia di collocare l'a- sciugatrice vicino alla lavabiancheria.

• L'asciugatrice deve essere installata in luogo pulito.

• L'aria deve circolare liberamente attorno all'apparec- chiatura. Non ostruire la griglia di ventilazione frontale o le griglie di entrata dell'aria sul retro dell'apparec- chiatura.

• Per assicurare un funzionamento più silenzioso e con meno vibrazioni, collocare l'asciugatrice su una su- perficie solida e piana.

• Quando l'apparecchiatura è stata posizionata, control- lare che sia in piano servendosi di una livella. Se l'ap- parecchiatura non è in piano, sollevare o abbassare i piedini.

• I piedini non devono essere rimossi. Non ridurre la distanza libera dal pavimento con tappeti, passatoie o simili. Si potrebbe causare un surriscaldamento che comprometterebbe il funzionamento dell'apparecchia- tura. 41Importante

• L'aria calda emessa dall'asciugatrice può raggiungere temperature fino a 60°C. L'apparecchiatura non deve essere installata su pavimenti non resistenti alle tem- perature elevate.

• Per non compromettere la prestazione dell'asciugatri- ce, durante il funzionamento la temperatura ambiente non deve essere inferiore a +5°C e superiore a +35°C.

• Trasportare l'apparecchiatura solo in posizione verti- cale.

• L'apparecchiatura non deve essere installata dietro una porta bloccabile, una porta scorrevole o una porta con una cerniera sul lato opposto a quello dell'apparec- chiatura in modo tale da impedire l'apertura completa dell'asciugatrice. Rimozione del materiale di imballaggio Attenzione Prima di utilizzare l'apparecchio, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi.

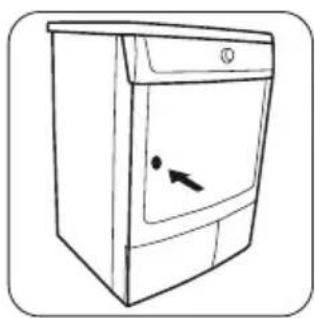

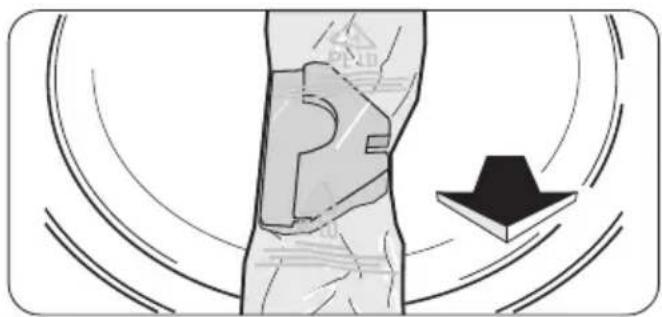

1. Aprire lo sportello 2. Togliere le strisce ade-

sive applicate all'interno, sulla parte superiore del cestello.

3. Togliere le pellicole e le protezioni in polistirolo dalla

macchina. Collegamento elettrico I particolari sulla tensione di rete, sul tipo di corrente e sui fusibili richiesti sono riportati sulla targhetta nomi- nale. Tale targhetta è montata vicino all'apertura (vedere il capitolo sulla "Descrizione del prodotto"). Avvertenza Il fabbricante declina qualsiasi responsabilità per danni o lesioni che possano derivare dalla mancata conformità alle precauzioni di sicurezza sopra riportate. Dovesse essere necessario sostituire il cavo elettrico, il lavoro dovrà essere effettuato dal nostro centro di assistenza. Avvertenza Il cavo di alimentazione deve potere essere accessibile dopo l'installazione della macchina. Modifica della chiusura dello sportello Per semplificare le operazioni di carico e scarico degli indumenti, è possibile modificare il lato di apertura dello sportello. Avvertenza La chiusura dello sportello può essere modificata solo da uno specialista. Contattare il servizio di assistenza locale. La modifica della chiusura dello sportello viene effettuata a spese del- l'utente. Accessori

• kit di installazione in colonna Disponibile presso il Centro di assistenza o il ri- venditore Presso i rivenditori autorizzati e i centri di assistenza tecnica è disponibile un kit che permette di installare l'asciugabiancheria sopra una lavabiancheria a carica frontale con una profondità di 60 cm. Il kit è disponibile con o senza ripiano estraibile. Leggere con attenzione le istruzioni di montaggio contenute nel kit. La lava- biancheria deve essere posizionata sotto l'asciugatri- ce. Leggere attentamente le istruzioni fornite con il kit.

• kit di scarico Disponibile presso il Centro di assistenza o il ri- venditore Serve per scaricare direttamente la condensa in un la- vello, un sifone, una conduttura, ecc. Il contenitore della condensa non deve più essere svuotato, ma deve restare installato nella macchina nella posizione pre- vista. 42Leggere attentamente le istruzioni fornite con il kit.

• piedistallo con cassetto Disponibile presso il Centro di assistenza o il ri- venditore Per posizionare l'asciugatrice ad un'altezza ottimale e guadagnare spazio aggiuntivo (ad es. per riporre il bucato). Leggere attentamente le istruzioni fornite con il kit. Descrizione del prodotto Descrizione dell'elettrodomestico

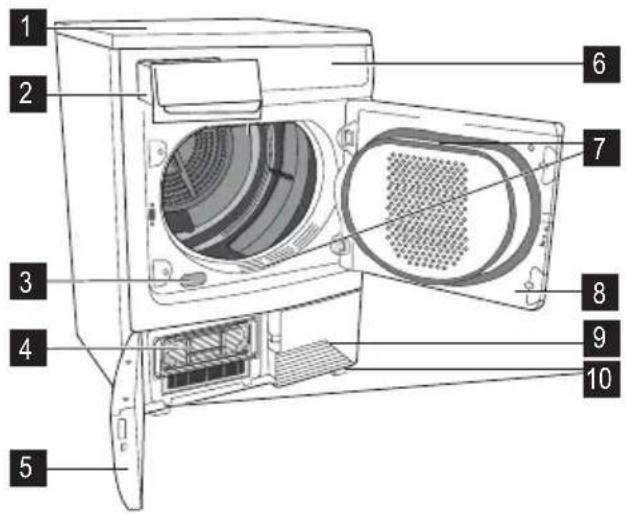

1 Piano di lavoro 2 Tanica 3 Targhetta del modello 4 Scambiatore di calore 5 Sportello dello scambiatore di calore 6 Pannello dei comandi 7 Filtri 8 Sportello 9 Griglia di ventilazione 10 Piedini regolabili Pannello dei comandi

Manopola programma e interruttore OFF

Tasto Antipiega lungo

Tasto Segnale acustico 5 Indicatori di fase – Spie partenza ritardata

TastoPARTENZA RITARDATA Primo utilizzo Per rimuovere gli eventuali residui di lavorazione passare un panno umido nel cesto oppure eseguire un breve ciclo (circa 30 min.) inserendo degli stacci umidi nell'asciu- gatrice. 43Tabella dei programmi Programmi Carico massimo (peso asciutto) Altre funzioni/opzioni Impiego/Caratteristiche Simbolo sull’etichetta COTONI EXTRA ASCIUT-

7 kg DELICATI , ANTIPIE- GA LUNGO , SEGNALE ACUSTICO, RITARDO Asciugatura completa di biancheria spessa o multistrato, ad es. asciuga- mani in spugna, accappatoi. COTONI ASCIUGATURA EXTRA 7 kg DELICATI, ANTIPIEGA LUNGO , SEGNALE ACU- STICO, RITARDO Asciugatura completa di biancheria spessa o multistrato, ad es. asciuga- mani in spugna, accappatoi. COTONI ASCIUTTO AR- MADIO

7 kg DELICATI , ANTIPIE- GA LUNGO , SEGNALE ACUSTICO, RITARDO Asciugatura completa di tessuti di spessore normale, ad es. articoli in spugna, maglieria, biancheria da tavo- la. COTONI UMIDO

7 kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Per tessuti sottili da ripassare col ferro, per esempio maglieria o camicie. COTONI PRONTO STI-

7 kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Per tessuti sottili che devono essere stirati, per esempio maglie, magliette di cotone SINTETICI EXTRA ASCIUT-

3 kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Asciugatura completa di tessuti spessi o multistrato, per esempio felpe, bian- cheria da letto, tovaglie.

3 kg DELICATI, ANTIPIEGA LUNGA, SEGNALE ACU- STICO, RITARDO Per tessuti sottili da non stirare, ad es. camicie di tessuti misti, indumenti dei bambini, calzini, articoli di corsetteria.

SINTETICI PRONTO STIRO 3 kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Per tessuti sottili che devono essere stirati, per esempio maglie, magliette di cotone

44Programmi Carico massimo (peso asciutto) Altre funzioni/opzioni Impiego/Caratteristiche Simbolo sull’etichetta 30' 60' 1kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Per un'ulteriore asciugatura di singoli capi di biancheria o per piccoli carichi inferiori ad 1 kg. MISTO 3 kg DELICATI, ANTIPIEGA LUNGA, SEGNALE ACU- STICO, RITARDO Per asciugare tessuti in cotone e sin- tetici, a basse temperature. BABY 2 kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Il ciclo Baby è un programma speciale per tutine che dopo l'asciugatura sono "pronte da indossare". JEANS 7 kg DELICATI , ANTIPIE- GA LUNGA, SEGNALE ACUSTICO, RITARDO Per capi sportivi, come jeans, felpe e simili, in tessuti di spessore diverso (ad es. su colletto, polsini e cuciture). RAFFREDDA- MENTO 7 kg SEGNALE ACUSTICO Programma speciale, della durata di circa 10 minuti, per rinfrescare i capi these products do not exist in italy!!!

1) In conformità alla norma IEC61121

l'opzione DELICATI Suddivisione e preparazione della biancheria Suddivisione della biancheria

• Suddivisione per tessuto: – Cotone/lino per i programmi del gruppo Koch-/ Buntwasche (Cotoni). – Misti e capi sintetici per i programmi del gruppoP- flegeleicht (Sintetici).

• Suddivisione in base all’etichetta: Le etichette indica- no: Possibilità di asciugatura a macchina Asciugatura a temperatura normale Asciugatura a temperatura ridotta Asciugatura nell'asciugabiancheria non possibile Importante Non introdurre nell'apparecchio biancheria che in base alle indicazioni dell'etichetta non sia idonea all'asciugatura a macchina. Questo apparecchio può essere utilizzato per tutti i capi lavati che in base alle indicazioni dell’etichetta siano ido- nei all'asciugatura a macchina.

• Non asciugare tessuti colorati nuovi insieme a capi di colore chiaro. I colori dei tessuti potrebbero diffon- dersi.

• Non asciugare capi in jersey e maglieria con il pro- gramma Extra . I capi potrebbero restringersi! 45Preparazione della biancheria

• Per evitare che la biancheria resti aggrovigliata: Chiu- dere cerniere, abbottonare fodere di piumini e anno- dare lacci liberi o nastri (esempio, grembiuli).

• Svuotare le tasche. Rimuovere oggetti di metallo (graf- fette, spille di sicurezza, eccetera).

• Rivoltare capi con tessuti a doppio strato (per esempio nel caso di giacche con interno in cotone, lo strato in cotone deve trovarsi all'esterno). Questi tessuti si asciugheranno meglio. Importante Non caricare eccessivamente l'apparecchio. Rispettare il volume di carico massimo. Pesi della biancheria Tipo di tessuto Peso Accappatoio 1.200 g Tovagliolo 100 g Tipo di tessuto Peso Copripiumino 700 g Lenzuolo 500 g Federa 200 g Tovaglia 250 g Asciugamani in spugna 200 g Strofinaccio 100 g Camicia da notte 200 g Mutandine donna 100 g Camicia da lavoro uomo 600 g Camicia da lavoro uomo 200 g Pigiama uomo 500 g Camicia da donna 100 g Mutande uomo 100 g Utilizzo quotidiano Accensione Ruotare il selettore dei programmi impostandolo su qual- siasi programma. La macchina si accende. Istruzioni

Asciugatura Delicata Asciugatura delicata con calore ridotto sui tessuti de- licati e sui tessuti sensibili alle temperature (ad esem- pio acrilico, viscosa), indicati sull'etichetta con: Extra Antipiega Prolunga la fase antipiega a 90 minuti in totale. La biancheria si mantiene morbida e senza pieghe. SEGNALE ACUSTICO Segnale acustico che indica:

• Inizio e fine della fase antipiega

• Interruzione del ciclo

• Errore Delay Consente di ritardare l'inizio di un programma di asciu- gatura da un minimo di 30 min. fino ad un massimo di 20 ore Premere il tasto Partenza ritardata ripetutamente fino a che non viene visualizzato sul display l'orario di partenza ritardata desiderato. Avvio del programma Premere Avvio/Pausaper avviare l'asciugabiancheria dopo avere selezionato il programma e le opzioni. La spia corrispondente smetterà di lampeggiare. Se si ruota il selettore programmi su un altro programma durante il funzionamento dell'apparecchio, viene emesso un se- gnale acustico e l'indicatore della fase del programma lampeggia tre volte Il cestello ruota in modo alternato nelle due direzioni in fase di asciugatura. 46Tutti i programmi di asciugatura terminano con una fase di raffreddamento di 10 minuti È possibile estrarre la biancheria dopo questa fase. Se la porta dell'apparecchiarura o lo sportellino nella parte inferiore viene aperto mentre il programma è in cor- so, dopo aver richiuso lo sportello sarà necessario pre- mere nuovamente questo tasto per riavviare il programma dal punto in cui è stato interrotto. Sarà inoltre necessario premere questo tasto anche dopo un'interruzione della corrente e dopo aver reinserito la tanica di raccolta del- l'acqua, nel caso in cui sia stata svuotata durante un pro- gramma o dopo l'accensione di una spia. tanica. In entrambi i casi la spia del tasto Avvio/Pausa lam- peggia per ricordare che è necessario premere nuova- mente il tasto di avvio. Spie Queste spie indicano le seguenti funzioni:

Spia Asciugatura: questa spia indica che il dispo- sitivo si trova in fase di asciugatura.

Spia Fine : questa spia si accende al termine della fase di raffreddamento, durante la fase antipiega e al termine del programma.

Spia tanica: questa spia indica che il dispositivo si trova in fase di asciugatura. La spia si accende alla fine del programma per ricordare che è necessario svuotare la tanica. Se questa spia si accende durante un programma, vuol dire che la tanica di raccolta acqua è piena. Viene emesso un segnale acustico, il pro- gramma si interrompe e la spia Avvio/Pausa lampeg- gia. Questa spia si accende anche quando la tanica non è stata inserita correttamente.

Spia Filtri: questa spia si accende al termine del programma per ricordare che i filtri vanno puliti.

Spia Condensatore: si accende ogni 80 cicli per ricordare che è necessario pulire il condensatore. Modifica del programma Per modificare un programma selezionato per errore dopo l'avvio del programma, ruotare dapprima il selettore dei programmi in posizione - OFF. Il programma è an- nullato. Una volta avviato un programma, non è più possi- bile modificarlo direttamente. Qualora vi dovesse essere un tentativo di modificare il programma sul selet- tore dei programmi, o nel caso in cui un tasto funzione (escluso il iltasto SEGNALE ACUSTICO

) venga premuto, il LED sul tasto AVVIO/PAUSA inizia a lam- peggiare temporaneamente di colore rosso. Il programma di asciugatura non viene tuttavia modificato (protezione biancheria). Al termine del programma Se il bucato non viene estratto al termine del ciclo, l'a- sciugabiancheria esegue una fase antipiega (durata: 30 minuti massimo). Nel caso in cui la biancheria non venga estratta, l'asciu- gabiancheria si interromperà in modo automatico al ter- mine della fase antipiega. Le spie Fine programma ,

La tanica restano accese e il segnale acustico suona per 2 minuti. Ruotare il selettore dei programmi in posizione per spegnere la macchina. Estrarre la biancheria dal cestello e controllare che sia vuoto. THIS IS NOT A WASHING MACHINE!!! THIS IS NOT A WASHING MACHINE!!! Aprendo e chiudendo lo sportello prima di aver spostato il selettore su tutte le luci che corri- spondono alle fasi che costituiscono il programma pre- ferito si accendono. Dopo ogni uso

• Svuotar la tanica. Pulizia e manutenzione Pulizia dei filtri dalla lanugine I filtri raccolgono tutta la lanugine che si accumula du- rante l'asciugatura. Perché l'asciugabiancheria funzioni perfettamente, i filtri (ultrafine e fine) devono essere puliti dopo ogni ciclo di asciugatura.

4) Solo per asciugabiancheria con tasto segnale acustico

47Attenzione Non mettere in funzione l'asciugabiancheria senza i filtri o con filtri danneggiati o intasati.

Pulizia della guarnizione dello sportello Pulire la guarnizione con un panno umido subito dopo il termine del ciclo di asciugatura. Svuotamento della tanica di raccolta dell'acqua di condensa Svuotare la tanica dell'acqua di condensa dopo ogni ciclo di asciugatura. Attenzione L'acqua di condensa non è potabile. Se il programma è stato interrotto a causa della ta- nica piena: premere il tasto premere il tastoAVVIO/ PAUSA per continuare il ciclo di asciugatura. Pulizia del condensatore Importante

• Non utilizzare mai l'asciugabiancheria senza conden- satore.

• Il condensatore intasato comporta un maggiore con- sumo di energia (prolungamento del ciclo di asciuga- tura) e danni all'asciugabiancheria.

• Non utilizzare oggetti affilati per la pulizia.

Pulizia del cestello Attenzione Non utilizzare detergenti abrasivi o pagliette per pulire il cestello. Il calcare presente nell'acqua o nei detergenti può costituire uno strato visibile nella parte interna del cestello. Di conseguenza, il grado di asciugatura del bu- cato non è più facilmente rilevabile e la biancheria risulta più umida del desiderato al termine del ciclo di asciuga- tura. 48Utilizzare un detergente comune (per es. un detersivo contenente aceto) per pulire la parte interna e le nervature del cestello. Pulizia del pannello di controllo e della parte esterna dell'asciugatrice Attenzione Non utilizzare detergenti per mobili o altri prodotti aggressivi per la pulizia della macchina. Utilizzare un panno morbido per pulire il pannello di con- trollo e le superfici esterne dell'asciugatrice. Impostazioni dell’apparecchio Impostazione Implementazione SEGNALE ACUSTICO disatti- vato permanentemente

1. Ruotare il selettore dei programmi impostandolo su qualsiasi programma.

Premere simultaneamente i tasti DELICATI , e ANTIPIEGA LUN- GA e tenerli premuti per circa 5 secondi.

3. Per impostazione predefinita, il segnale acustico è sempre disattivato.

Durezza dell’acqua L'acqua contiene calcare e sali mi- nerali in quantità variabile a se- conda dell'area geografica. Sono variabili inoltre i valori di condut- tività. Una variazione significativa della conduttività dell'acqua rispetto ai valori prefissati in fabbrica può in- fluire leggermente sull'umidità re- sidua della biancheria alla fine del ciclo. L'asciugabiancheria con- sente di regolare la sensibilità del sensore di asciugatura in base ai valori di conduttività dell'acqua.

1. Ruotare il selettore dei programmi impostandolo su qualsiasi programma.

Premere simultaneamente i tasti ANTIPIEGA LUNGA e pulsanti AVVIO/PAUSA e tenerli premuti per circa 5 secondi. Le spie indicano l'im- postazione attuale:

tanica - bassa conduttività <300 micro S/cm

Filtro - media conduttività 300-600 micro S/cm

Condensatore - alta conduttività >600 micro S/cm

Premere il tasto AVVIO/PAUSA in sequenza fino a impostare il livello desiderato.

4. Per memorizzare l'impostazione, premere contemporaneamente i tasti

ANTIPIEGA LUNGA e AVVIO/PAUSA , oppure ruotare la manopola sulla posizione OFF Caratteristiche tecniche Parametro Valore Altezza x larghezza x profondità 85 x 60 x 58 cm Volume del cesto 108 l Profondità con porta aperta 109 cm L'altezza può essere regolata di 1,5 cm Peso a vuoto ca. 40 kg Volume di carico (in base al programma)

max 7 kg 49Parametro Valore Tensione 220-230 V Fusibile richiesto 10 A Potenza totale assorbita 2350 W Classe di efficienza energetica B Consumo energetico (7 kg di cotone, pre-centrifugato a 1000 giri/min)

3,92 kWh Consumo energetico annuale medio 284,1 kWh Uso Domestico Temperatura ambiente ammessa + da + 5°C a + 35°C Valori di consumo I valori di consumo sono stati stabiliti alle condizioni standard, pertanto possono differire quando la macchina è in esercizio nelle circostanze domestiche. Programma Consumo di energia in kWh / tempo di asciugatura medio in minuti Cotoni Asciutto Armadio

3,34 / 107 (carico 7 kg pre-centrifugato a 1000 giri/min) Sintetici Asciutto Armadio

1) In alcuni paesi potrebbero essere applicati volumi di carico diversi in base ai diversi sistemi di misurazione.

2) conforme a EN 61121

3) Indicazioni per gli istituti di prova: il ciclo deve essere controllato conformemente alla EN 61121. .
