BEDIENUNGSANLEITUNG THE4850 ZANUSSI

Benutzerinformation 2

User manual 42 Wäschetrockner Sèche-linge Asciugabiancheria Tumble Dryer THE 4850Inhalt Wichtige Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ 2 Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Bedienfeld _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Vor der ersten Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ 7 Programmübersicht _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7 Sortieren und Vorbereiten der Wäsche _ _ _ _ _ _ _ _ 9 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11 Was tun, wenn... _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13 Geräteeinstellungen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Hinweise für Prüfinstitute _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Änderungen vorbehalten Wichtige Sicherheitshinweise Wichtig! Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. - Bitte lesen Sie vor dem Gebrauch des Gerätes die Gebrauchsanweisung durch. Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.

• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physischen, sensorischen oder geisti- gen Fähigkeiten oder ihrer Unerfahrenheit oder Un- kenntnis nicht in der Lage sind, das Gerät sicher zu be- nutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortli- che Person benutzen.

• Stellen Sie sicher, dass keine kleinen Kinder oder Haustiere in die Trommel klettern. Kontrollieren Sie da- her vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Si- cherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Steppdecken und ähnliche Dinge (die Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschich- te Wäschestücke, Kleider oder Kissen mit Schaum- gummipolster dürfen in dem Gerät nicht getrocknet werden.

• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funk- tionsstörungen führen. Wenden Sie sich an Ihren Kun- dendienst. Bestehen Sie immer auf Original-Ersatztei- len.

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Ter- pentin, Wachsen und Wachsentfernern behandelt wor- den sind, müssen vor dem Trocknen in dem Wäsche- trockner in heißem Wasser und zusätzlichem Wasch- mittel gewaschen werden.

• Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren Stoffen (Benzin, denaturiertem Alkohol, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.

• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäsche- trockner.

• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden. 2• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken ge- blieben sind, bevor Sie die Wäsche in die Trommel le- gen. Warnung!

• Brandgefahr! Wenn Sie die Trockentrommel vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

• Es dürfen sich keine Flusen außen am Trockner ansammeln - bitte entfernen.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit ei- nem Wasserstrahl ab.

• Der letzte Teil eines Trocknerzyklus findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wä- sche auf einer Temperatur bleibt, bei der sie nicht be- schädigt wird.

• Wäsche, die chemisch gereinigt wurde, darf nicht im Trockner getrocknet werden.

• Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit es nicht zu einem Rückstrom von Gasen von offenem Feuer oder von anderen Gerä- ten, die mit Brennstoffen arbeiten, in den Raum kommt. Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser Anwei- sung können schwerwiegende Schäden am Gerät und Sachschäden entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder Fachkräften ausgeführt werden.

• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation ge- währleistet ist.

• Vergewissern Sie sich nach dem Aufstellen des Gerä- tes, dass es nicht auf dem Netzkabel steht oder dage- gen drückt.

• Wird der Trockner auf einer Waschmaschine installiert, muss der Bausatz Wasch-Trocken-Säule (Zubehör) verwendet werden. Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt be- stimmt. Es darf nicht für andere Zwecke, als für die es konstruiert wurde, benutzt werden.

• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textileti- ketten.

• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe den entsprechen- den Abschnitt in der Gebrauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kon- takt gekommen sind, dürfen nicht in dem Gerät ge- trocknet werden. Wenn flüchtige Reinigungsflüssigkei- ten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.

• Ziehen Sie stets am Netzstecker, nicht am Kabel, um den Stecker aus der Steckdose zu ziehen.

• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.

• Weichspüler oder ähnliche Produkte dürfen nur ent- sprechend den Herstelleranweisungen benutzt werden.

• Achtung – heiße Oberfläche : Berühren Sie bei einge- schalteter Innenbeleuchtung nicht die Abdeckung der Glühlampe. (Betrifft nur Trockner mit Innenbeleuchtung.) Sicherheit für Kinder

• Dieses Gerät darf ohne Aufsicht nicht von kleinen Kin- dern oder gebrechlichen Personen bedient werden.

• Kinder erkennen häufig nicht die Gefahren, die von elektrischen Geräten ausgehen. Kinder müssen beauf- sichtigt werden, damit sie nicht am Gerät herumspielen können. 3Warnung!

• Erstickungsgefahr! Verpackungen (z. B. Folien, Styropor) können eine Gefahr für Kinder darstel- len - halten Sie solche Materialien von Kindern fern.

• Bewahren Sie alle Waschmittel außerhalb der Reich- weite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern. Umwelttipps Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch. Umweltinformationen Das Verpackungsmaterial ist umweltfreundlich und recy- celbar. Kunststoffteile sind mit internationalen Abkürzun- gen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommunalen Müllentsorgung. Wichtig! Die Wärmepumpe Ihres Wäschetrockners ist mit einem geschlossenen Kältekreislauf ausgestattet, der FCKW-freies Kältemittel enthält Der Kältekreislauf der Wärmepumpe darf nicht beschädigt werden. Warnung! Vor der Entsorgung von Altgeräten:

Ziehen Sie den Netzstecker aus der Steckdose.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker.

• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Ge- räts einsperren und in Lebensgefahr geraten. Montage Gerät transportieren Wichtig! Kippen Sie das Gerät für den Transport nur auf die linke Seite (siehe Abbildung), wenn es nicht stehend transportiert werden kann. Warnung! Lassen Sie das Gerät vor Anschluss an das Netz und vor der ersten Inbetriebnahme 12 Stunden stehen, falls es nicht in aufrechter Stellung transportiert worden ist, damit das Öl in den Kompressor zurückfließen kann. Andernfalls könnte der Kompressor beschädigt werden. Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufgestellt werden.

• Der Wäschetrockner muss in einem sauberen und staubfreien Raum aufgestellt werden.

• Um das Gerät muss genügend Freiraum für die Luftzir- kulation vorhanden sein. Das vordere Belüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht zuge- stellt werden.

• Das Gerät auf festem ebenen Boden aufstellen, um Vib- rationen und das Betriebsgeräusch so gering wie mög- lich zu halten.

• Kontrollieren Sie nach dem Aufstellen den waagrechten Stand des Gerätes mit einer Wasserwaage. Richten Sie es gegebenenfalls mit den Schraubfüßen aus. 4• Die Schraubfüße dürfen nicht entfernt werden. Auf kei- nen Fall den Bodenabstand durch Florteppiche, Holz- leisten oder ähnliche Materialien einschränken. Der entstehende mögliche Hitzestau kann den Gerätebetrieb beeinträchtigen. Wichtig!

• Die von dem Trockner abgegebene Warmluft kann Temperaturen bis zu 60 °C erreichen. Das Gerät darf daher nicht auf Böden aufgestellt werden, die nicht hochtemperaturbeständig sind.

• Während des Betriebs des Trockners muss die Raum- temperatur im Bereich zwischen +5° C und +35° C lie- gen. Andernfalls wird die Leistung des Gerätes beein- trächtigt.

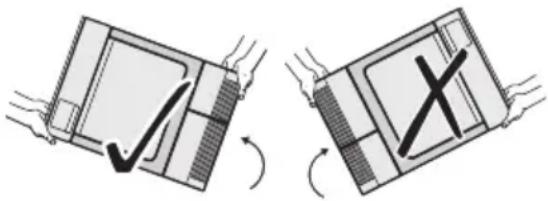

• Das Gerät darf nur aufrecht stehend transportiert wer- den, wenn es versetzt werden muss.

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich an der gegenüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr mög- lich ist. Entfernen der Transportsicherungen Vorsicht! Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

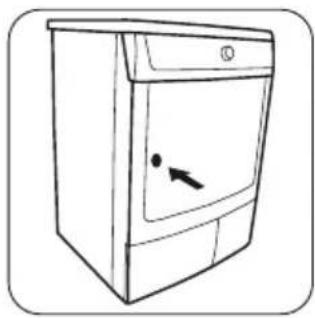

1. Öffnen Sie die Einfüll-

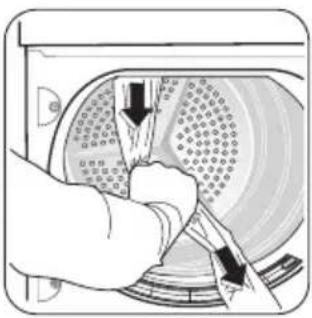

2. Ziehen Sie das Klebe-

band von der Trommel in der Maschine ab.

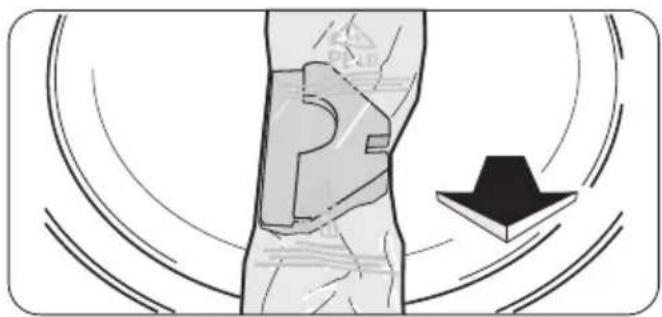

3. Entfernen Sie den Folienschlauch und den Styropor-

block aus dem Gerät. Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderli- che Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung angebracht (siehe Kapitel "Gerätebeschreibung"). Warnung! Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der vorstehenden Sicherheitshinweise entstehen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen. Warnung! Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein. Wechsel des Türanschlags Um das Einfüllen und Entnehmen der Wäsche zu erleich- tern, kann der Türanschlag gewechselt werden. Die Tür darf nur von einem autorisierten Kundendiensttechniker gewechselt werden. Wenden Sie sich bitte an Ihren Kun- dendienst. Der Techniker wird den Wechsel des Türan- schlags auf Ihre Kosten vornehmen. Sonderzubehör

• Bausatz Wasch-Trocken-Säule Den Bausatz können Sie vom Kundendienst oder Ih- rem Fachhändler beziehen Mit diesem Bausatz können Sie den Trockner mit ei- nem Waschautomaten (60 cm breit, Frontbeladung) zu einer platzsparenden Wasch-Trocken-Säule kombinie- ren. Die Waschmaschine befindet sich unten, der Trockner oben. Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

• Abpump-Satz Den Bausatz können Sie vom Kundendienst oder Ih- rem Fachhändler beziehen Bausatz für direkte Ableitung des Kondensats in ein Waschbecken, einen Siphon, einen Gully usw. Der Kondensatbehälter braucht nicht mehr entleert zu wer- den, er muss aber an seinem vorgesehenen Platz im Gerät verbleiben. 5Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

• Sockel mit Schublade Den Bausatz können Sie vom Kundendienst oder Ih- rem Fachhändler beziehen Bausatz, mit dem der Trockner auf eine optimale Ar- beitshöhe angehoben werden kann. Die Schublade fun- giert als zusätzlicher Stauraum (z. B. für Wäsche). Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung. Gerätebeschreibung Gerätebeschreibung

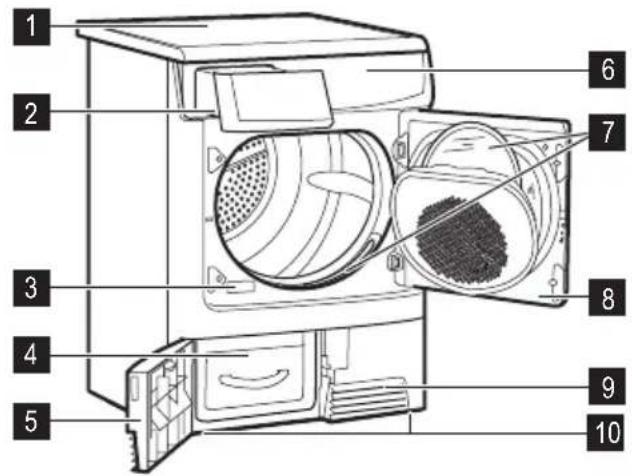

1 Arbeitsplatte 2 Behälter 3 Typenschild 4 Wärmetauscher 5 Tür des Wärmetauschers 6 Bedienfeld 7 Flusensiebe 8 Einfülltür 9 Lüftungsschlitze 10 Schraubfüße Bedienfeld

Programmwahlschalter und Aus-Schalter

Taste Zeit 7 Betriebsanzeige

Kontrolllampe Behälter

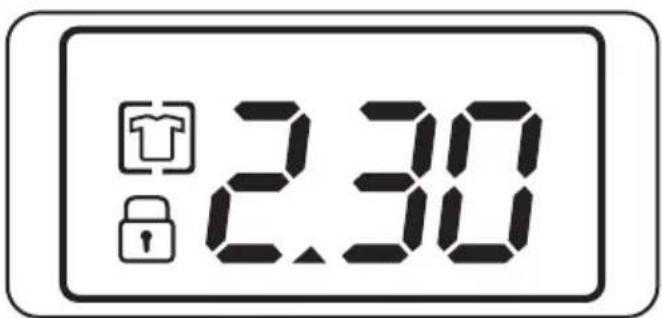

Taste Startzeitvorwahl 10 Display Display-Anzeigen SYMBOL BESCHREIBUNG Restzeitanzeige (Dauer des Zeitpro- gramms, Dauer der Startverzöge- rung) Kindersicherung Knitterschutzphase Fehler, falsche Auswahl 6Vor der ersten Inbetriebnahme Warnung! Lassen Sie das Gerät vor dem Netzanschluss und vor der ersten Inbetriebnahme 12 Stunden stehen, falls es nicht in aufrechter Stellung transportiert worden ist, damit das Öl in den Kompressor zurückfließen kann. Andernfalls könnte der Kompressor beschädigt werden. Reinigen Sie die Trommel des Trockners mit einem feuch- ten Tuch oder führen Sie ein kurzes Trockenprogramm (ca. 30 Min.) mit feuchter Wäsche aus, um alle fertigungs- bedingten Rückstände aus der Trommel zu entfernen. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein et- was höherer Geräuschpegel vorhanden sein. Dieser wird vom Kompressoranlauf erzeugt, was bei folgenden Gerä- ten, die mit einem Kompressor ausgestattet sind, normal ist: Kühl- oder Gefrierschränke usw. Programmübersicht Programme Max. Beladung (Trockengewicht) Zusatzfunktionen/Optionen Textilien/Wäscheart Pflegekennzeichen BAUMWOLLE EXTRATRO- CKEN 7 kg Alle außer und Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frottee- handtüchern, Bademänteln. BAUMWOLLE STARKTRO- CKEN 7 kg Alle außer und Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frottee- handtüchern, Bademänteln. BAUMWOLLE STORAGE DRY

7 kg Alle außer und Intensives Trocknen von gleichmäßig dicken Textilien wie z. B. Frotteehand- tüchern, Strickwaren, Handtüchern. BAUMWOLLE LEICHTTROCKEN

7 kg Alle außer und Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden. BAUMWOLLE BÜGELTROCKEN

7 kg Alle außer und Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden. SYNTHETIK EXTRATRO- CKEN 3 kg Alle außer Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Pull- over, Bett-, Tischwäsche.

3 kg Alle außer Für dünne Textilien, die nicht gebügelt werden müssen, z. B. bügelfreie Hem- den, Tischwäsche, Babykleidung, So- cken, Damenunterwäsche mit Korsetts- tangen oder Drahteinlagen.

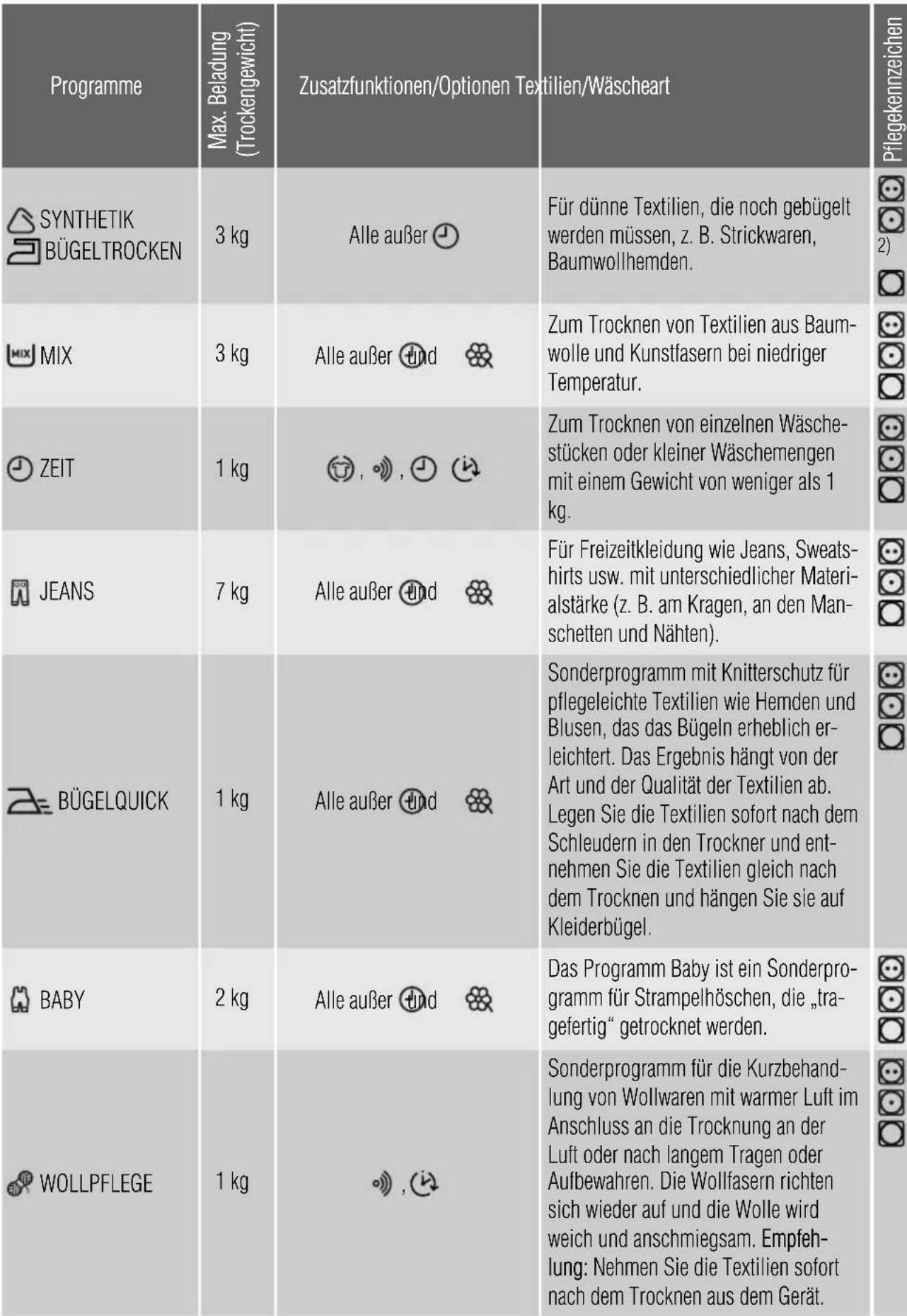

7Programme Max. Beladung (Trockengewicht) Zusatzfunktionen/Optionen Textilien/Wäscheart Pflegekennzeichen SYNTHETIK BÜGELTROCKEN 3 kg Alle außer Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.

MIX 3 kg Alle außer und Zum Trocknen von Textilien aus Baum- wolle und Kunstfasern bei niedriger Temperatur. ZEIT 1 kg

Zum Trocknen von einzelnen Wäsche- stücken oder kleiner Wäschemengen mit einem Gewicht von weniger als 1 kg. JEANS 7 kg Alle außer und Für Freizeitkleidung wie Jeans, Sweats- hirts usw. mit unterschiedlicher Materi- alstärke (z. B. am Kragen, an den Man- schetten und Nähten). BÜGELQUICK 1 kg Alle außer und Sonderprogramm mit Knitterschutz für pflegeleichte Textilien wie Hemden und Blusen, das das Bügeln erheblich er- leichtert. Das Ergebnis hängt von der Art und der Qualität der Textilien ab. Legen Sie die Textilien sofort nach dem Schleudern in den Trockner und ent- nehmen Sie die Textilien gleich nach dem Trocknen und hängen Sie sie auf Kleiderbügel. BABY 2 kg Alle außer und Das Programm Baby ist ein Sonderpro- gramm für Strampelhöschen, die „tra- gefertig“ getrocknet werden. WOLLPFLEGE 1 kg

Sonderprogramm für die Kurzbehand- lung von Wollwaren mit warmer Luft im Anschluss an die Trocknung an der Luft oder nach langem Tragen oder Aufbewahren. Die Wollfasern richten sich wieder auf und die Wolle wird weich und anschmiegsam. Empfeh- lung: Nehmen Sie die Textilien sofort nach dem Trocknen aus dem Gerät.

82) Wählen Sie die Option

Sortieren und Vorbereiten der Wäsche Sortieren der Wäsche

• Sortieren nach Gewebeart: – Baumwolle/Leinen für Programme in der Pro- grammgruppe Baumwolle . – Mischgewebe und pflegeleichte Textilien für Pro- gramme in der Programmgruppe Synthetik .

• Sortieren nach Pflegekennzeichen: Die Pflegekennzei- chen bedeuten: Trocknen im Wäschetrockner grundsätzlich möglich Trocknen bei normaler Temperatur Trocknen mit niedriger Temperatur (drücken Sie die Taste Sanft !) Trocknen im Wäschetrockner nicht möglich Wichtig! Trocknen Sie keine Textilien in dem Gerät, die den Angaben auf dem Pflegekennzeichen zufolge nicht trocknergeeignet sind. In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pflegekennzeichen trock- nergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien könnten abfär- ben.

• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm Extratrocken . Die Textilien könnten einlaufen!

• Wolle und wollähnliche Textilien lassen sich mit dem Programm Wolle trocknen. Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Bettbezüge zuknöpfen, lose Gürtel oder Bän- der (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büroklam- mern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwoll- schicht außen liegen). Diese Gewebe trocknen dann besser. Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie die maximal erlaubte Wäschemenge. Wäschegewichte Wäscheart Gewicht Bademantel 1.200 g Windeln 100 g Bettbezug 700 g Bettlaken 500 g Kissenbezug 200 g Tischtuch 250 g Frottierhandtuch 200 g Geschirrtuch 100 g Nachthemd 200 g Damenunterwäsche 100 g Arbeitshemd 600 g Arbeitshemd 200 g Herrenschlafanzug 500 g Bluse 100 g Herrenunterwäsche 100 g Täglicher Gebrauch Einschalten des Gerätes Drehen Sie den Programm-Wahlschalter auf ein beliebi- ges Programm. Das Gerät schaltet sich ein. 9Bedienung

SANFT Mit dieser Funktion werden die Textilien während des Trockenprogramms weniger bewegt. Die Wäsche ist weicher und lockerer. Nur für Synthetikprogramme. TROCKEN PLUS Wenn die Wäsche nach dem Standard-Trocknungspro- gramm immer noch feucht ist, können Sie das Trock- nungsergebnis durch die Trocken Plus-Funktion ver- bessern. Extra Knitterschutz Diese Funktion verlängert die Knitterschutzphase auf insgesamt 90 Minuten. Die Wäsche bleibt dadurch lo- cker und knitterfrei. SIGNAL Akustische Bestätigung für:

• Beginn und Ende des Knitterschutzprogramms

• Unterbrechung des Programms

• Fehler ZEIT Nach der Einstellung des Programms Zeit . Sie können eine Programmdauer von 10 Minuten bis 2 Stunden in 10-Minuten-Schritten wählen. Startzeitvorwahl Ermöglicht die Startverzögerung eines Trockenpro- gramms um mindestens 30 Minuten und höchstens 20 Stunden. Drücken Sie die Taste Zeitvorwahl mehrmals, bis das Display die gewünschte Startzeitverzögerung anzeigt. Einschalten der Kindersicherung Die Kindersicherung soll einen versehentlichen Start oder die versehentliche Änderung eines Programms verhin- dern. Die Kindersicherung sperrt alle Tasten und den Pro- grammwahlschalter. Um die Kindersicherung ein- oder auszuschalten, halten Sie die Tasten SANFT und TROCKEN PLUS 5 Sekunden lang gleichzeitig gedrückt. Das Symbol wird auf dem Display angezeigt und gibt an, dass die Kindersicherung eingeschaltet ist. Jede Änderung der Trocknungsparameter erfordert das Ausschalten der Kindersicherung. In der letzten Phase des Trocknungszyklus kann die Kin- dersicherung nicht ausgeschaltet werden. Ändern eines Programms Brechen Sie zum Ändern eines laufenden Programms zu- nächst das Programm ab, indem Sie den Programm- Wahlschalter auf die Position AUS stellen. Wählen Sie danach das neue Programm und drücken Sie die Tas- te START/PAUSE . Nach dem Programmstart kann ein Programm nicht mehr direkt geändert werden. Wenn Sie den Pro- gramm-Wahlschalter während des Programmablaufs trotzdem auf ein anderes Programm drehen, beginnen die Programmablauf-Anzeige und die Wartungsanzeige zu blinken. Wird eine der Funktionstasten (mit Ausnahme der Taste SIGNAL ) gedrückt, zeigt das Display an. Dies wirkt sich jedoch nicht auf das Trockenprogramm aus (Wäscheschutz). Programmende / Entnehmen der Wäsche Nach dem Ende des Trockenprogramms wird auf dem Display das blinkende Symbol Knitterschutz angezeigt und folgende Warnanzeigen blinken: SIEB und BEHÄLTER . Wurde die Taste SIGNAL gedrückt, ertönt für ca. eine Minute ein akustisches Signal. 10Dem Trockenvorgang folgt automatisch ein 30 Mi- nuten dauerndes Knitterschutzprogramm. Die Trom- mel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit ent- nommen werden. (Die Wäsche sollte jedoch spätestens nach dem Ende des Knitterschutzprogramms entnommen werden, um Knitterbildung zu vermeiden.)

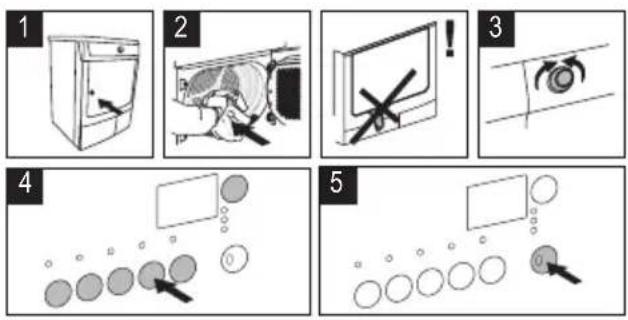

1. Öffnen Sie die Tür.

2. Entfernen Sie die Flusen vom Mikrofeinfilter, bevor

Sie die Wäsche entnehmen. Am besten funktioniert das mit angefeuchteter Hand. (Siehe Kapitel „Wartung und Reinigung“.)

3. Entnehmen Sie die Wäsche.

Drehen Sie den Programm-Wahlschalter auf AUS.

5. Schließen Sie die Tür.

Reinigung und Pflege Entleeren des Kondensatbehälters Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Vorsicht! Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von Lebensmitteln geeignet. Falls das Programm wegen des vollen Behälters ab- gebrochen wurde: Drücken Sie die Taste Start/Pau- se , um das Trockenprogramm fortzusetzen. Flusensieb reinigen Die Siebe sammeln die Flusen, die sich beim Trocknen absetzen. Die Flusensiebe (Mikrofein- und Feinfilter) müssen nach jedem Trockengang gereinigt werden, um einen einwandfreien Betrieb des Trockners zu gewährleis- ten. Vorsicht! Benutzen Sie den Trockner nie ohne oder mit beschädigten oder verstopften Flusenfiltern. Reinigen der Filter im Sockel Wenn die Warnlampe Filter Sockel aufleuchtet, müssen die Flusensiebe des Wärmetauschers im Gerätesockel ge- reinigt werden.

• Benutzen Sie den Trockner nie ohne Flusenfilter.

• Verstopfte Filter erhöhen den Energieverbrauch, da sie den Trockengang verlängern, und führen zu Schäden am Trockner.

• Eine verschmutzte Wärmepumpe kann nur mit einem kostspieligen Verfahren gereinigt werden.

• Entfernen Sie bei Bedarf (etwa alle 6 Monate) mit dem mitgelieferten Schwamm die Flusen vom Wärmetau- scher. Tragen Sie dabei Gummihandschuhe. 116 *

• bei Bedarf (ca. alle 6 Monate) entfernen Sie die Flusen vom Filter im Sockel mit dem mitgelieferten Schwamm (ziehen Sie Gummihandschuhe dazu an) Reinigen der Trommel Vorsicht! Vorsicht! Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel. Kalk im Wasser und Rückstände von Waschmitteln bilden einen kaum sichtbaren Belag auf der Innen- seite der Trommel. Der Trockengrad der Wäsche kann da- her beim Trocknen nicht mehr zuverlässig festgestellt wer- den. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als erwartet. Wischen Sie mit einem üblichen Haushaltsreinigungsmit- tel (z. B. Reiniger auf Essigbasis) die Innenseite der Trom- mel und die Trommelrippen ab. Reinigen von Bedienblende und Gehäuse Vorsicht! Vorsicht! Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder andere aggressive Reinigungsmittel. Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse ab. Was tun, wenn... Kleine Störungen selbst beheben Problem

Mögliche Ursachen Abhilfe Der Trockner läuft nicht. Der Trockner ist nicht an die Stromversorgung angeschlossen. Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstal- lation. Die Einfülltür ist offen. Schließen Sie die Einfülltür. Die Taste Start / Pause wurde nicht gedrückt. Drücken Sie die Taste Start / Pause . Nicht zufrie- denstellende Trockenergeb- nisse. Es wurde ein falsches Programm eingestellt. Stellen Sie ein geeignetes Programm ein.

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe.

Der Wärmetauscher ist verstopft. Reinigen Sie den Wärmetauscher.

Die max. Wäschemenge wurde überschritten. Beachten Sie die maximale Füllmenge. Das Lüftungsgitter ist bedeckt. Legen Sie das Lüftungsgitter am Geräteboden frei. Es befinden sich Rückstände in der Trommel. Reinigen Sie die Innenfläche der Trommel. Hohe Wasserhärte. Stellen Sie die geeignete Wasserhärte ein

Die Einfülltür schließt nicht. Die Siebe wurden nicht eingesetzt. Setzen Sie das Feinsieb und/oder Grobsieb kor- rekt ein. Err

Fehler ) auf dem LCD.

Sie haben nach dem Programmstart versucht die Parameter zu ändern. Schalten Sie den Trockner aus und wieder ein. Stellen Sie die erforderlichen Parameter ein. 12Keine Trommel- beleuchtung. Programmwahlschalter in Stellung Aus . Programmwahlschalter auf Trommelbeleuch- tung (falls verfügbar) oder ein anderes Pro- gramm drehen. Die Lampe ist durchgebrannt. Lampe austauschen (siehe nächsten Abschnitt). Ungewöhnlicher Zeitablauf im LCD-Display

Die voraussichtliche Programmdauer wird er- rechnet unter Berücksichtigung von: Typ, Men- ge und Feuchtigkeitsgehalt der Wäsche. Automatischer Vorgang - kein Gerätefehler. Das Programm ist nicht aktiv. Der Kondensatbehälter ist voll. Den Kondensatbehälter leeren

, die Taste Start/Pause drücken. Der Trocken- gang ist zu kurz. Kleine Wäschemenge./Die Wäsche ist für das ausgewählte Programm zu trocken. Ein Zeitprogramm oder eine höhere Trock- nungsstufe wählen (z. B. Extratrocken ). Der Trocken- gang ist zu lang.

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe. Die Wäschemenge ist zu groß. Beachten Sie die maximale Füllmenge. Die Wäsche wurde unzureichend geschleudert. Schleudern Sie die Wäsche entsprechend. Besonders hohe Raumtemperatur - keine Gerä- testörung. Falls möglich, die Raumtemperatur senken.

1) Im Fall einer Fehlermeldung auf dem LCD (z. B.

E51 - nur Trockner mit LCD): Schalten Sie den Trockner aus und wieder ein. Stellen Sie ein Programm ein. Drücken Sie die Taste Start/Pause . Funktioniert das Gerät immer noch nicht? - Benachrichtigen Sie den lokalen Kundendienst unter Angabe des Fehlercodes.

2) Befolgen Sie die Programmempfehlung - siehe Kapitel

Reinigung und Pflege

Programmiermöglichkeiten

5) Nur bei Trocknern mit LCD-Display

6) Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel

Ende des Trockengangs

Technische Daten Höhe x Breite x Tiefe 85 x 60 x 58 cm Trommelvolumen 108 Liter Tiefe bei geöffneter Einfülltür 109 cm Höhenverstellbarkeit 1,5 cm Gewicht des Geräts 52 kg Max. Fassungsvermögen 7 kg Elektrische Spannung 220-230 V Notwendige Sicherung 6 A Gesamte Leistungsaufnahme 1050 W Energie-Effizienzklasse A Energieverbrauch kWh/Trockengang

1,85 kWh 13Jährlicher Energieverbrauch 124,2 kWh Verwendungsart Haushalt Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

Geräteeinstellungen Einstellung Vorgehen SIGNAL dauerhaft ausschalten 1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

Halten Sie die Tasten TROCKEN PLUS und EXTRA KNITTER- SCHUTZ gleichzeitig ca. 5 Sekunden gedrückt.

3. Das Signal ist standardmäßig ausgeschaltet.

Wasserhärte Wasser enthält unterschiedliche Mengen an Kalk und Mineralsal- zen, die je nach geografischem Standort variieren und somit zu unterschiedlichen Leitfähigkeits- werten führen. Beträchtliche Abweichungen der Leitfähigkeit des Wassers von den werkseitig voreingestellten Werten können die Restfeuchte der Wä- sche nach der Trocknung leicht beeinflussen. Sie können die Emp- findlichkeit des Feuchtigkeitssen- sors entsprechend den Leitfähig- keitswerten wie folgt einstellen.

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

Halten Sie die Tasten EXTRA KNITTERSCHUTZ und START/PAUSE gleichzeitig ca. 5 Sekunden gedrückt. Die aktuelle Einstellung wird auf dem Display angezeigt:

geringe Leitfähigkeit < 300 Mikro S/cm

mittlere Leitfähigkeit 300 - 600 Mikro S/cm

hohe Leitfähigkeit > 600 Mikro S/cm

Drücken Sie die Taste START/PAUSE mehrmals hintereinander, bis die gewünschte Stufe angezeigt wird.

Zum Speichern der Einstellung drücken Sie gleichzeitig die Tasten EXT- RA KNITTERSCHUTZ und START/PAUSE oder drehen Sie den Pro- grammwahlschalter auf die Position O Aus

Hinweise für Prüfinstitute Von den Prüfinstituten zu prüfende Parameter:

• Energieverbrauch (Korrektur entsprechend Feucht- egrad) beim Programm BAUMWOLLE SCHRANKTRO- CKEN bei Standardbeladung.

• Energieverbrauch (Korrektur entsprechend Feucht- egrad) beim Programm BAUMWOLLE SCHRANKTRO- CKEN bei halber Beladung.

• Feuchtegrad (beim Programm BAUMWOLLE

SCHRANKTROCKEN, BAUMWOLLE BÜGELTROCKEN

und MISCHGEWEBE SCHRANKTROCKEN)
