TCE 7270 - Wäschetrockner ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Kondensationstrockner
Marke	Zanussi
Modell	TCE 7270
Abmessungen (H x B x T)	85 cm x 60 cm x 58 cm
Gewicht	Ca. 40 kg
Stromversorgung	220-230 V / 50 Hz, 10 A
Gesamtleistungsaufnahme	2200 W
Trocknungskapazität (Baumwolle/Leinen)	5 kg
Trocknungskapazität (Synthetik)	2,5 kg
Energieverbrauch (Baumwolle trocken)	3,1 kWh für 5 kg
Trockenprogramme	Automatik- und Zeitprogramme, darunter Baumwolle, Synthetik, Babywäsche, Reinigung
Zusatzfunktionen	Startzeitvorwahl (bis zu 12 h), Schontrocknen, Schnellprogramm, Alarm ausschalten
Feuchtigkeitssensor	Ja, mit Leitfähigkeitseinstellung
Knitterschutzphase	Ja, bis zu 30 Minuten
Filterreinigung	Nach jedem Gebrauch
Kondensatorreinigung	Alle 80 Zyklen (Kontrollleuchte)
Wasserbehälter entleeren	Nach jedem Gebrauch (Kontrollleuchte)
Kindersicherung	Sichere Türverriegelung, Warnungen
Türanschlag wechselbar	Möglich durch qualifizierten Techniker
Säuleninstallation	Möglich mit entsprechendem Kit (optional)
Verstellbare Füße	Ja, 4 Füße
Ersatzteile	Filter, Kondensator, Wasserbehälter, Riemen, Heizung (erhältlich über Kundendienst)
Reparierbarkeit	Reparaturen nur durch autorisierten Kundendienst, herstellerzertifizierte Teile

Häufig gestellte Fragen - TCE 7270 ZANUSSI

Wie reinige ich die Filter des Zanussi TCE 7270 Trockners?

Die Filter müssen nach jedem Gebrauch gereinigt werden. Öffnen Sie die Tür, ziehen Sie den inneren Filter nach oben heraus und reinigen Sie ihn mit einem feuchten Tuch. Falls eine weißliche Schicht auftritt, waschen Sie ihn mit warmem Wasser und einer Bürste. Betreiben Sie das Gerät niemals ohne Filter.

Wie oft muss der Luftkondensator gereinigt werden?

Der Kondensator muss alle 80 Trocknungszyklen gereinigt werden. Eine Kontrollleuchte erinnert Sie daran. Öffnen Sie die untere Frontklappe, drehen Sie die beiden roten Arretierungen nach unten, ziehen Sie den Kondensator am Griff heraus, reinigen Sie ihn mit einer Bürste und spülen Sie ihn bei Bedarf aus. Setzen Sie ihn wieder ein und schließen Sie die Klappe.

Wie entleere ich den Kondenswasserbehälter?

Entleeren Sie den Behälter nach jedem Gebrauch. Ziehen Sie den Behälter zu sich heran, gießen Sie das Wasser aus und setzen Sie ihn wieder ein, indem Sie ihn vollständig hineindrücken. Wenn die Kontrollleuchte 'Behälter voll' während des Programms aufleuchtet, entleeren Sie ihn und drücken Sie erneut die Start/Pause-Taste, um den Zyklus fortzusetzen.

Kann der Türanschlag gewechselt werden?

Ja, der Türanschlag ist wechselbar. Dieser Vorgang muss von einem qualifizierten Techniker durchgeführt werden. Wenden Sie sich an den Kundendienst, um die Änderung vorzunehmen.

Was ist die maximale Trocknungskapazität?

Die maximale Kapazität beträgt 5 kg für Baumwolle/Leinen und 2,5 kg für Synthetik. Überschreiten Sie diese Beladung nicht, um ineffizientes Trocknen und Knitterfalten zu vermeiden.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie zuerst das gewünschte Programm, drücken Sie dann die Taste Startzeitvorwahl. Jeder Tastendruck erhöht die Verzögerung um 30 Minuten bis zu 2 Stunden, danach stundenweise bis zu 12 Stunden. Drücken Sie anschließend Start/Pause. Zum Abbrechen drücken Sie Start/Pause und dann Startzeitvorwahl, bis '0h' angezeigt wird.

Was bedeutet der Fehlercode E2 auf dem Display?

Der Code E2 zeigt eine Betriebsstörung an. Ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie kann ich mit diesem Trockner Energie sparen?

Nutzen Sie das Gerät bei voller Kapazität, schleudern Sie die Wäsche vor dem Trocknen gut, reinigen Sie regelmäßig die Filter, wählen Sie passende Programme (z. B. Schontrocknen für kleinere Ladungen) und vermeiden Sie zu lange Trocknungen. Die Raumtemperatur sollte 35°C nicht überschreiten.

Welche Wäschearten sollten nicht im Trockner getrocknet werden?

Trocknen Sie niemals Wollwaren, Seide, Gardinen, Chlorofaser-Artikel (Thermolactyl), gummierte Materialien, Kunststoff- oder wattierte Stoffe (Anoraks, Bettdecken) und mit entzündlichen Produkten behandelte Artikel. Überprüfen Sie immer die Pflegeetiketten.

Wie installiere ich den Trockner in Säulenform mit einer Waschmaschine?

Dieser Trockner kann auf bestimmten Frontlader-Waschmaschinen derselben Marke in Säulenform installiert werden (Blendentiefe zwischen 48 und 60 cm). Verwenden Sie das separat erhältliche Montageset. Befolgen Sie die mitgelieferten Montageanleitungen.

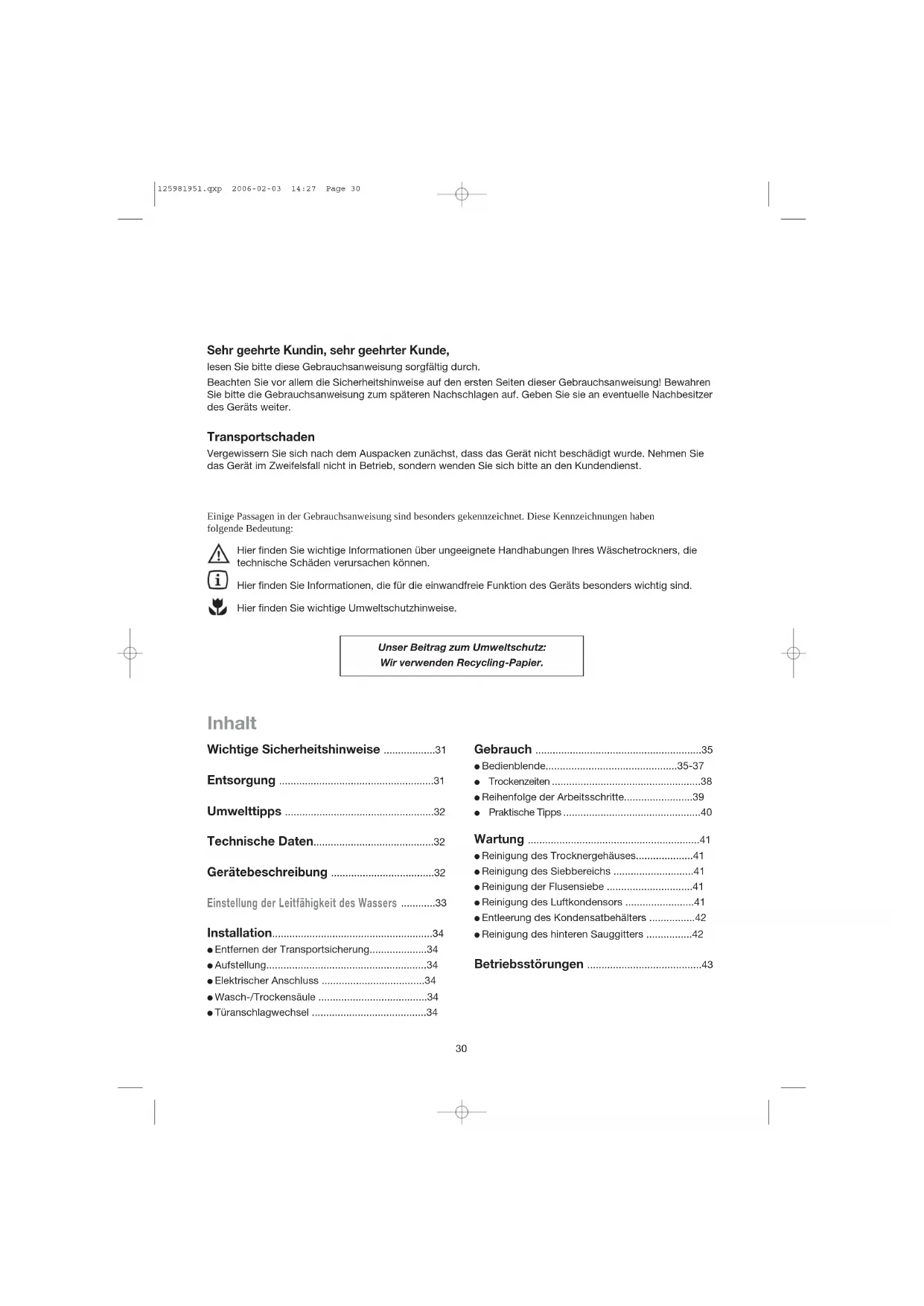

BEDIENUNGSANLEITUNG TCE 7270 ZANUSSI

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

Inhalt

Wichtige Sicherheitshinweise 31

Entsorgung 31

Umwelttipps 32

Technische Daten 32

Gerätebeschreibung 32

Einstellung der Leitfähigkeit des Wassers 33

Installation 34

• Entfernen der Transportsicherung. 34 Aufstellung 34 Elektrischer Anschluss 34 Wasch-/Trockensäule 34 Türanschlagwechsel 34

Gebrauch 35

Bedienblende 35-37 - Trockenzeiten 38 Reihenfolge der Arbeitsschritte 39 - Praktische Tipps 40

Wartung 41

Reinigung des Trocknergehäuses. 41 Reinigung des Siebbereichs 41 Reinigung der Flusensiebe 41 Reinigung des Luftkondensors 41 Entleerung des Kondensatbehälters 42 Reinigung des hinteren Sauggitters 42

Betriebsstörungen 43

Wichtige Sicherheitshinweise

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!

Installation

• Lassen Sie die beim Elektroanschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.

Gebrauch

Gerät nur im Haushalt und für den angegebenen Zweck benutzen. - Ziehen Sie nach Gebrauch des Geräts immer den Netzstecker aus der Steckdose. - Nicht geschleuderte Wäsche darf niemals im Wäschetrockner getrocknet werden. - Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckenentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen! Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht in dem Trockner getrocknet werden. Brandgefahr - Falls Sie Ihre Wäsche mit einem Fleckentferner behandelt haben, führen Sie in Ihrem Waschprogramm einen extra Spülgang durch. - Die Benutzer sollen sich mehr davon überzeugen, dass keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden. - Trocknen Sie die Sportschuhe (z.B. Tennisschuhe) nicht in diesem Trockner. Diese könnten zwischen Trommel und Einfülltür rutschen und dadurch die Trommel blockieren. - Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt. Benützen Sie das Gerät nie ohne Flusensiebe oder mit beschädigten Flusensieben. Es besteht Brandgefahr. - Der Raum um den Trockner muss von Flusen freigehalten werden.

Allgemeine Sicherheitsvorschriften

• Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen. Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.
• Das technische Service sollte nur von

autorisierten Kundendienststellen ausgeführt werden; verlangen Sie nur Original-Ersatzteile.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Wäschetrockner spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Wäschetrockners klettern.
• Bei der Entsorgung des Wäschetrockners: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloss; so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Entsorgung

- Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollen grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen, PS< steht für Polystyrol, PP< steht für Polypropylen

Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Umwelttipps

Ihr Wäschetrockner arbeitet besonders wirtschaftlich, wenn Sie Folgendes beachten:

• Die maximale Füllmenge nutzen - entsprechend der Programmübersicht auf Seite 38. Kleine Wäschefüllungen sind unwirtschaftlich. Die Wäsche gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.
• Übertrocknen vermeiden durch sorgfältige Zeitwahl entsprechend des gewünschten Trocknungsgrades. Übertrocknete Wäsche lässt sich zudem schlecht bügeln.

Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne Weiteres mit Bügelwäsche getrocknet werden. Dazu die Trockenzeit für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnehmen und die restliche Wäsche anschließend zu Ende trocknen. - Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie längere Trockenzeiten und höheren Stromverbrauch. Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens +35°C nicht übersteigen.

Technische Daten

ABMESSUNGEN: Höhe 85 cm

Breite 60 cm

Tiefe 58 cm

NETZSPANNUNG/FREQUENZ: 220/230V/50Hz

GESAMTANSCHLUSSWERT: 2200W

ABSICHERUNG: 10A

FASSUNGSVERMÖGEN: Baumwolle, Leinen 5 kg

Pflegeleichte Gewebe 2,5 kg

VERBRAUCHSWERTE: Baumwolle, Leinen 3,1 kWh (5 kg schranktrocken)

Baumwolle, Leinen 2,4 kWh (5 kg bügelfeucht)

Pflegeleichte Gewebe 1,1 kWh (2,5 kg schranktrocken)

Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie - 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

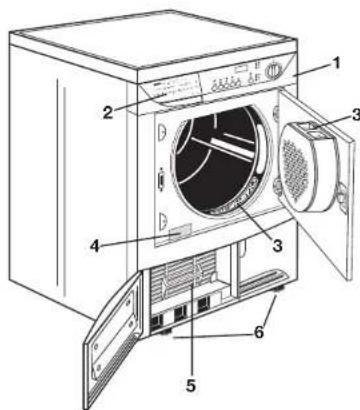

Gerätebeschreibung

1 Bedienblende 2 Kondensatbehälter 3 Flusensiebe 4 Typenschild 5 Luftkondensor 6 Schraubfüße

Einstellung der Leitfähigkeit des Wassers

Die Empfindlichkeit des Leitfähigkeitsführers kann entsprechend dem Wert der Wasserleitfähigkeit im jeweiligen Wohngebiet wie folgt eingestellt werden:

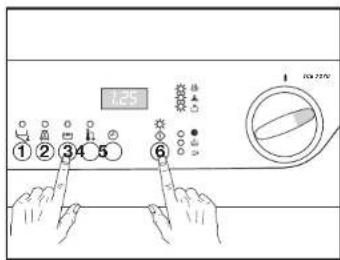

Einstellungsvorgang:

Drücken Sie im Auswahlmodus gleichzeitig die Tasten 3 und 6, bis "CO" auf dem Display erscheint.

Display Leitfähigkeitsgrad μS/cm bei 25°C
C00_	Niedrig < 300
C00_	Mittel 300 - 600
C00_	Hoch > 600

Für gewöhnlich wird werkseitig der hohe Wert eingestellt.

Speichern der Einstellung:

Drücken Sie gleichzeitig die Tasten 3 und 6, bis die Zeit des vorherigen Trocknungszyklus weiter auf dem Display erscheint und ein Signal ertönt.

Hinweis: Auskunft über die Wasserleitfähigkeit im Wohngebiet geben die Wasserversorgungsunternehmen.

Ändern des Leitfähigkeitswertes:

Drucken Sie mehrmals die Taste 5, das Niveau der Leitfähigkeit wird durch das Blinken der horizontalen Striche angezeigt (siehe Tabelle).

Installation

Achtung!

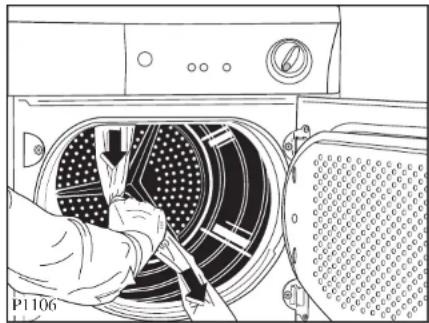

Entfernen der Transportsicherung

Ziehen Sie den Folienschlauch mit dem Polystyrolpolster ab, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen.

Klebestreifen innen an der Trommeloberseite abziehen.

Bei Umzug muss das Gerät senkrecht transportiert werden.

Aufstellung

Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muss waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw. -schräglagen ausgleichen.

Für eine einwandfreie Funktion ist eine gute und staungsfreie Luftzufuhr bzw. Warmluftabführung durch die Lüftungsschlitze vorne, unten im Sockel des Trockners sicherzustellen.

Schaubfuß nicht entfernen.

Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.a. einschränken. Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.

Hinweis:

Die vom Trockner abgegebene Warmluft kann bis zu 60 °C betragen – Aufstellung nicht auf empfindlichem Teppichboden.

Die Raumtemperatur sollte nicht niedriger als +5 °C und nicht höher als +35 °C sein.

Der Raum um den Trockner muss von Flusen freigehalten werden.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10A-LS-L-Schalter.

Die elektrische Sicherheit des Geräts ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist. Das Netzkabel darf nur vom Kundendienst ausgetauscht werden.

Wichtig!

Das Netzkabel muss nach Aufstellung des Geräts leicht zugänglich sein.

Wasch-/Trockensäule

Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten mit Deckeltiefe zwischen 48 und 60 cm und Frontbeschickung möglich. Hierzu benötigen Sie einen Bausatz, der beim Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Bausatz bei. Lesen Sie diese sorgfältig durch.

Türanschlagwechsel

Falls erwünscht, ist es möglich, die Tür auf Linksanschlag zu ändern. Zu diesem Zweck wenden Sie sich bitte an die nächste Kundendienststelle.

Gebrauch

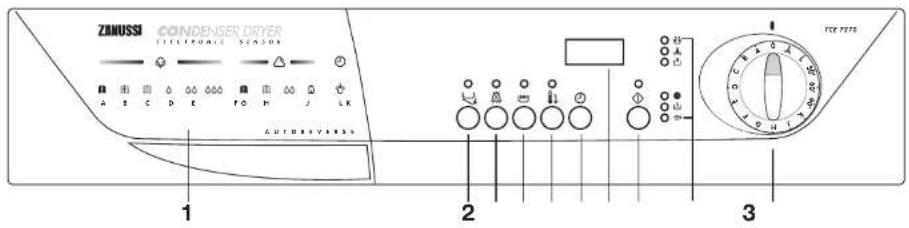

Bedienblende

1 Programmübersicht

Die Programmübersicht gibt Ihnen einen Überblick über die zur Verfügung stehenden Trocknungsprogramme.

2 Türtaste

Durch Drücken dieser Taste wird die Gerätetür geöffnet. Die darüberliegende Lampe leuchtet. Das Öffnen der Tür ist nur dann möglich, wenn der Wäschetrockner eingeschaltet ist (der Programm-Wahlschalter wurde auf ein Programm oder eine Trockenzeit eingestellt). Wird die Tür während des laufenden Trockenprogramms geöffnet, muss nach dem Schließen der Tür erneut die START/PAUSE-Taste gedrückt werden, um das Programm neu zu starten.

3 Summer AUS-Taste

Das akustische Signal ertönt

• beim Wählen des Programms und beim Einsetzen der Tasten
• bei der Wahl einer Funktion, die mit dem eingestellten Programm nicht vereinbar ist
• wenn der Programmwahler während eines laufenden Programms verdreht wird
• wenn die Tasten im Laufe des Programms gedrückt werden
• während der Knitterschutzphase am Ende des Programms
• wenn der Kondensatbehälter voll ist
• bei Störungen am Gerät
• wenn die andere Tür nicht geschlossen ist Durch Drücken der Taste wird das Signal abgeschaltet.

Die darüberliegende Lampe leuchtet.

4 Kurzprogramm-Taste

Durch Drücken dieser Taste wird die Trockenzeit in den folgenden Programmen für Baumwollgewebe reduziert:

• Extratrocken
• Starktrocken
• Schranktrocken Die betreffende Lampe leuchtet. Diese Funktion kann nicht zusammen mit SCHON gewählt werden.

5 Schon-Taste

Drücken, wenn empfindliche Gewebe wie Feinwäsche, Acryl usw. getrocknet werden. Durch Drücken der Taste wird in allen Trocknungsprogrammen, auch bei zeitlicher Trocknung, die Heizleistung von 2200 W reduziert. Die darüberliegende Lampe leuchtet. Wird die Taste nicht gedrückt, laufen alle Programme mit voller Heizleistung (2200 W) ab. Nicht wählbar zusammen mit KURZ

6 Startzeit-Vorwahl-Taste

Durch diese Taste wird eine Startzeit-Vorwahl von max. 12 Stunden erhöht. Diese Funktion kann erst nach erfolgter Programmauswahl und vor dem Drücken der Start/Pause-Taste gewählt werden. Nach jedem Drücken der Taste erhöht sich die Zeit um 30 Minuten, bis am Display ein verzögerter Start von "2 Stunden" erscheint. In Folge wird die Startzeit jeder Stunde angezeigt. Die Minuten und Stunden der gewählten Startzeit werden zwei Sekunden lang angezeigt, anschließend erscheint erneut die Dauer des vorher eingestellten Programms.

Nach dem Drücken der START/PAUSE-Taste beginnt das Gerät in umgekehrter Reihenfolge zu zählen.

Um die Eingabe zu löschen, ist zuerst die START/PAUSE-Taste zu drücken und dann die STARTZEIT-VORWAHL-Taste so lange zu drücken, bis am Display die Zahl 0h erscheint. Nun erneut die START/PAUSE-Taste drücken.

Nach dem Löschen des verzögerten Starts erscheint am Display wieder die Dauer des Trockenprogramms.

Während der laufenden Funktion der Startzeit-Vorwahl ist es nicht möglich, das Programm oder die gewählte Startzeit zu ändern. Sollte dies erforderlich sein, muss zuerst das Gerät durch Drehen des Programm-Wahlschalters auf die Position "0" abgeschaltet werden. Nun das neue Programm, die Funktionen und die Startzeit auswählen und die START/PAUSE-Taste drücken. Sollte das Gerät während des umgekehrten Zählvorgangs zusätzlich mit Wäsche befüllt werden, ist nach dem Schließen der Gerätetür erneut die START/PAUSE-Taste zu drücken, damit der Zählvorgang fortgesetzt wird.

7 DISPLAY

Das Display zeigt folgende Informationen an: Dauer des gewählten Programms - Startzeit-Vorwahl Programmende Fehlerhafte Funktionsauswahl Fehlercode Dauer des gewählten Programms

Nachdem das Programm ausgewählt wurde, erscheint seine Dauer (in Stunden und Minuten) auf dem Display. Die Dauer wird automatisch je nach der für jede Stoffart vorgesehenen maximalen Füllmenge und dem gewünschten Trockengrad berechnet.

Am Programmbeginn wird die verbleibende Zeit alle 5 Minuten angezeigt.

Startzeit-Vorwahl

Wurde durch Drücken der betreffenden Taste eine verzögerte Startzeit ausgewählt, erscheint diese Zeit zwei Sekunden lang am Display; in Folge wird erneut die Dauer des vorher eingestellten Programms angezeigt.

Der umgekehrte Zählvorgang wird Stunde für Stunde von einer verspäteten Startzeit von „90 Minuten“ bis zu „12 Stunden“ angezeigt. Bis zur Zeit von „90 Minuten“ wird der umgekehrte Zählvorgang alle 30 Minuten aktualisiert.

-Programmende

Die blinkende Zahl „0:04“ zeigt das Programmende an und erscheint im Display am Ende der Knitterschutzphase.

Fehlerhafte Funktionsauswahl

Falls eine Funktion gewählt wurde, die nicht mit dem eingestellten Programm vereinbar ist, wird auf dem Display „Err“ (Fehler) angezeigt.

Dieser Code erscheint auch dann während des Programmablaufs, wenn eine der Funktionstasten gedrückt oder der Programm-Wahlschalter verdreht wird.

Fehlercode

Im Falle von Betriebsstörungen zeigt das Display einen Fehlercode an (z.B. „E2“). Hinsichtlich näherer Informationen verweisen wir Sie auf den diesbezüglichen Abschnitt auf Seite 40.

8 Start/Pause-Taste

Durch Drücken der Taste starten Sie das gewählte Trocknungsprogramm.

Die darüberliegende Lampe leuchtet nun konstant. Wurde eine Startzeitvorwahl gewählt, wird diese gestartet.

Hinweis: Wird das laufende Trocknungsprogramm durch Öffnen der Gerätetür oder der unteren Tür unterbrochen, muss, nachdem die Tür wieder geschlossen wurde, das Programm neu gestartet werden.

Diese Taste muss nach einem Stromausfall und nach Einschieben des Kondensatbehälters wieder gedrückt werden, falls dieser im Laufe des Programms nach Aufleuchten der Lampe entleert wird.

In beiden Fällen blinkt die Lampe der Start/Pause-Taste.

9 Information

Die Kontrolllampen zeigen folgende Funktionen an:

Kontrolllampe leuchtet.

Die Trocknungsphase mit Heizung wird durchgeführt.

Kontrolllampe leuchtet.

Die Abkühlphase von ca. 10 Minuten läuft ab.

• Kontrolllampe leuchtet.

Die Abkühlphase ist beendet, die Wäsche kann entnommen werden.

Wird die Wäsche nicht entnommen, läuft automatisch die Knitterschutzphase von 30 Minuten ab. Die Lampe bleibt eingeschaltet.

Kontrolllampe leuchtet.

Die Flusensiebe müssen gereinigt werden.

Kontrolllampe leuchtet.

Der Kondensatbehälter muss entleert werden. Leuchtet diese Lampe im Laufe eines Programms, bedeutet dies, dass der Behälter voll ist. Ein akustisches Signal ertönt, das Programm wird automatisch unterbrochen, die Start/Pause-Lampe blinkt.

Kontrolllampe leuchtet.

Diese Lampe leuchtet alle 80 Trocknungsprogramme und zeigt somit, dass der Luftkondensor gereinigt werden muss.

10 Programm-Wahlschalter

Mit dem Programm-Wahlschalter stellen Sie die automatische und zeitgesteuerte Trocknung ein.

Trocknung durch elektronische Programme

Diese arbeiten mit Feuchtigkeitssensoren. Sie müssen einfach den Programm-Wahlschalter auf das gewünschte Programm einstellen und die Wäsche wird solange getrocknet, bis sie den gewünschten Feuchtigkeitsgrad erreicht hat.

Zeitgesteuerte Trocknung

Zeitliches Trocknen für individuelles Trocknen oder Nachtrocknen von Wäschestücken.

Drehen Sie den Programm-Wahlschalter auf 90 oder 60 Minuten für Baumwolle u. Leinen oder auf 30 Minuten für pflegeleichte Wäsche.

Zur Annullierung eines bereits laufenden Programms drehen Sie den Programm-Wahlschalter auf "0".

Am Ende des Trocknens muss der Programm-Wahlschalter wieder auf "0" gedreht werden, das Gerät ist ausgeschaltet.

Trockenprogramme

Elektronische Trocknung

Art der Wäsche	Gewünschter Trockengrad	Füllmenge	Programm
Baumwolle und Leinen	Extratrocken	5 kg	A
	Starktrocken	5 kg	B
	Schranktrocken	5 kg	C(*)
	Leichtrocken	5 kg	D
	Bügeltrocken	5 kg	E(*)
	Mangeltrocken	5 kg	F
Pflegeleichte Gewebe	Extratrocken	2.5 kg	G
	Schranktrocken	2.5 kg	H(*)
	Bügeltrocken	2.5 kg	J
Strampelanzüge	Babywässche-Programm	bis 1 kg(10 Strampelanzüge)	K
Jacken, Kleider, Hosen,Röcke, Blusen	Auffrischen-Programm	1 - 4 Textilien	L

(*) Vergleichsprogramme nach IEC 61121. - Babywäsche "K" ist ein spezielles Trockenprogramm für Strampelanzüge, die durchgetrocknet werden sollen. - Auffrischen "L" ist entsprechend geeignet zum Auffrischen und sanften Reinigen von Textilien mit Hilfe von handelsüblichen Trockenreinigungs-Sets (Herstellerangaben zur Anwendung beachten).

Zeiteingestellte Trocknung

Art der Wäschene Trocknungs-dauer Fülmenge
Baumwolle und Leinen	90 min	5 kg
Baumwolle und Leinen	60 min	5 kg
Pflegeleichte Gewebe	30 min	2.5 kg

Die Trockendauer ist von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.

Programm "Lüften"

Diese Programmstellung kann zum Auslüften von Pullis, Kleidern usw. verwendet werden. Programmdauer 10 Minuten.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

• Baumwolle, Leinen: volle Trommel, aber nicht überladen.
• Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
• Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 30 Minuten laufen zu lassen. Dadurch wird sichergestellt, dass sich kein Staub und Schmutz mehr in der Trommel befindet.

1. Gerät anschließen.

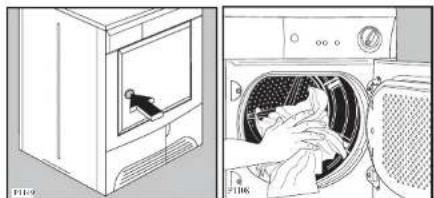

2. Tür durch leichten Druck auf die markierte Stelle öffnen.

1. Waschgut in die Trommel legen.
2. Tür schließen. Achten Sie darauf, dass keine Wäschestücke eingeklemmt werden.
3. Trockenprogramm oder Trockenzeit wählen. Die Kontrolllampen leuchten. Die Lampe der Start/Pause-Taste blinkt und die Programmdauer erscheint im Display.
4. Taste und/oder oder eventuell drücken.
5. Wenn der Programmstart später erfolgen soll, Startzeit-Vorwahl einstellen. Der verzögerte Start wird im Display nur 2 Sekunden lang angezeigt, dann erscheint wieder die Dauer des gewählten Programms.
6. Start-Taste drücken: die darüberliegende Lampe leuchtet nun konstant. Das Trocknungsprogramm beginnt. Nur die Lampe bleibt eingeschaltet. Haben Sie die Startzeitvorwahl gewählt, beginnt die Maschine die eingestellte Zeit zurückzuzählen. Wird während des Programms der Programm-Wahlschalter verdreht, wird dies durch Signaltöne angezeigt. Die Lampen der Programmschritte blinken und "Err" erscheint im Display.

Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet. Die Kontrolllampe leuchtet auf. Eine Null erscheint im Display. Die Lampen leuchten. Die Wäsche kann entnommen werden.

1. Wird die Wäsche am Ende des Programms nicht entnommen, schaltet sich automatisch das Knitterschutzprogramm, das ca. 30 Minuten dauert, ein. Am Programmende und während der Knitterschutzphase ertönt alle 25 Sekunden ein kurzer Signalton (falls Sie die Taste nicht gedrückt haben). Während der Knitterschutzphase können Sie jederzeit die Wäschestücke entnehmen. Wird dies nicht gemacht, bleibt die Maschine am Ende des Programms automatisch stehen, die Lampen bleiben eingeschaltet und ein akustisches Signal ertönt alle 10 Sekunden 2 Minuten lang. Die Lampe über der START/PAUSE-Taste erlischt und eine blinkende Null wird im Display angezeigt.
2. Den Programm-Wahlschalter auf "0" drehen, alle Kontrolllampen erlöschen. Das Gerät ist ausgeschaltet. Wäsche entnehmen. Wird die Tür vor dem Ausschalten des Geräts geöffnet und dann geschlossen, leuchten die Lampen der Programmschritte des von der Maschine ausgeführten Programms und seine Dauer erscheint im Display.

Nach dem Trocknen

Flusensiebe reinigen (siehe Seite 41) Kondensatbehälter leeren (siehe Seite 42)

Hinweis!

Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, um Stauwärme im Gerät zu vermeiden, grundsätzlich vorher das Programm LÜFTEN zuzuschalten. Dazu Programm-Wahlschalter auf "0" drehen, Programm wählen und Start-Taste drücken.

Programmänderung

Bevor eine Programmänderung durchgeführt werden kann, muss erst das laufende Programm gelöscht werden.

Drehen Sie den Programm-Wahlschalter auf Position «0», das vorherige Programm ist nun gelöscht. Die Neueinstellung kann erfolgen.

Praktische Tipps

• Überladen Sie das Gerät nicht. Beachten Sie die maximalen Füllmengen. Eine Überfüllung beeinträchtigt das Trocknungsergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich. Folgende Gewichtsangaben können als Richtwerte dienen:

Bettbezug 700-1000 g

Tischtuch 400-500 g

Geschirrtuch 70-120 g

Serviette 50-100 g

Frottiertuch 150-250 g

Bademantel 1000-1500 g

Herrenhemd 200-300 g

Kissenbezug 100-200 g

Herrenschlafanzug 400-500 g

Damennachthemd 200-250 g

Wichtig:

• Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummähnliches Material enthalten, dürfen nicht getrocknet werden.
• Prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett. Die Symbole für das Trocknen und ihre Bedeutung:

Trocknergeeignet: Normales Trocknen (volle Heizleistung), z.B. für Baumwollwäsche. Schonendes Trocknen (reduzierte Heizleistung) für pflegeleichte Wäsche, z.B. Acryl. Trocknen im Wäschetrockner nicht möglich, z.B. Wolle und Textilien mit Wollanteil, Seide.

• Bettbezüge und Kissen sollen zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können. Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.
• Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trocknungsgrad. Die Wäsche muss vor dem Trocknen gut ausgeschleudert sein.
• Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.
• Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren. Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Größenwahl zu berücksichtigen. Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 30 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.

Wartung

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Geräts aus der Steckdose.

Reinigung des Trocknergehäuses

Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dergleichen dürfen nicht verwendet werden.

Reinigung des Siebbereichs in der Innentür

Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit den gesamten Siebbereich mit einem feuchten Tuch.

Reinigung der Flusensiebe

Der Wäschetrockner funktioniert nur bei gereinigten Flusensieben einwandfrei. Deshalb müssen sie nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Die Lampe leuchtet im Display, um Sie daran zu erinnern. Verwenden Sie dazu ein feuchtes Tuch.

Das Sieb in der Innentür an einem Griff nach oben herausziehen, Flusen abstreifen und Sieb wieder einsetzen.

Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen.

Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.

Durch Waschmittelreste in der Wäsche kann sich an den Flusensieben ein weißlicher Belag bilden. In diesem Falle müssen die Siebe, insbesondere das Sieb in der Einfüllöffnung, mit warmem Wasser und einer Bürste gereinigt werden.

Das Sieb in der Einfüllöffnung kann auch herausgenommen werden (siehe Abb.). Beim Wiedereinsetzen kann der Zapfen nach rechts oder links zeigen.

Benützen Sie das Gerät nie ohne Flusensiebe.

Reinigung des Luftkondensors

Reinigen Sie den Luftkondensor regelmäßig, d.h. je nach Benutzungshäufigkeit und Art der zu trocknenden Wäsche. Spätestens jedoch dann, wenn die Lampe leuchtet.

Der Luftkondensor ist in der Geräte-Vorderseite unter eingeschoben. Gehen Sie wie folgt vor:

Die Tür durch Drücken der Taste, wie in der Abb. angezeigt ist, öffnen.

Die zwei roten Sicherungsscheiben nach unten drehen. - Luftkondensor an seinem Griff nach vorne herausziehen.

• Luftkondensor mit einer Bürste reinigen und evtl. mit der Handbrause durchspülen.

• Luftkondensor an der Außenseite von Flusen befreien und die Dichtungen vorne und hinten sowie die Dichtungen in der Innenseite der kleinen Tür mit einem feuchten Tuch reinigen.

Achtung!

Benutzen Sie keine spitzen Gegenstände zur Reinigung, damit die Lamellen nicht beschädigt werden.

• Luftkondensor wieder einschieben und verriegeln (beide Sicherungsscheiben nach oben drehen) und Tür schließen.

Achtung!

Ohne Luftkondensor darf das Gerät nicht betrieben werden.

Entleerung des Kondensatbehälters

Das der Wäsche entzogene Wasser wird innerhalb des Trockners kondensiert und im

Kondensatbehälter aufgefangen.

Kondensatbehälter entleeren

Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet.

Der Kondensatbehälter befindet sich auf der linken Seite der Bedienblende. Dieser Behälter muss nach jedem Trocknungsgang entleert werden.

Die entsprechende Kontrolllampe erinnert Sie daran.

Wird der Behälter nicht entleert, leuchtet die Lampe im Laufe des Programms. Ein akustisches Signal ertönt. Das Programm wird automatisch unterbrochen, die Wäsche bleibt nass. Folgende Handgriffe sind erforderlich:

Zum Entnehmen in die Griffmulde fassen und Behälter langsam herausziehen.

Behälter umdrehen und Kondensat ausgießen. Behälter bis zum Anschlag einschieben. Um das Programm fortzusetzen, muss, nachdem der Behälter wieder eingeschoben wurde, die Start-Taste erneut gedrückt werden.

Hinweis

Das aufgefangene Kondenswasser kann für das Dampfbügeleisen verwendet werden. Davor sollten Sie es jedoch durch ein feines Sieb oder einen Kaffeefilter aus Papier gießen. Dadurch werden kleinste Flusen, die sich im Kondenswasser befinden können, im Filter zurückgehalten.

Reinigung des hinteren Sauggitters

Das Gitter mit einem Staubsauger von Flusen befreien.

Betriebsstörungen

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Wichtig!

Wenn die Lampe blinkt, akustische Signale ertönen und ein Fehlercode im Display erscheint, schalten Sie das Gerät aus und wenden Sie sich bitte an unseren Kundendienst.

Störungen	Mögliche Ursachen
Trockner lauft nicht an:	Ist die Geräte tür oder die andere Türgeschlossen?Ist die Stromzuführ unterbrochen?Ist die Sicherung in Ordnung?Ist der Programmwähler richtig eingestellt?Ist die Start-Taste gedrückt?Startzeit-Vorwahr gewählt?Haben Sie den Kondensatbehälter entleert und wieder richtig eingesetzt? Die Kontrollampe leucht. Das Programm beginnnt, aber das Gerät stoppt nach ca. 4 Minuten.
Das Trocknungsergebnis ist nicht zufriedenstellend:	Sind die Flusensiebe verstopf?Ist der Luftkondensor eventuell verflust?Kondensatbehälter voll?Haben Sie das richtige Programm gewählt?Haben Sie die Schon-Taste gedrückt?Wurde der Wäschetrockner übermäßig gefällt?Wurde die Wäsche vorher gut ausgeschiedert?Sind alle Aufstellungshinweise beachtet?

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung. Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts. Diese Daten sind dem Typschild zu entnehmen (s.S. 32).

Gentile cliente,

3063 Ittigen/Bern Ey 5

Points de service

Fachberatung / Verkauf

8048 Zürich Badenerstrasse 587 Tel. [phone]

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äußere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original-Teilen.

Ersatzteilverkaufsstelle

5506 Mägenwil, Industriestrasse 10, Tel. [phone]

Vorführung / Verkauf

8048 Zürich, Badenerstrasse 587, Tel. [phone]

Garantie
