BEDIENUNGSANLEITUNG TCES 7000 ZANUSSI

Benutzerinformation 2

User manual 47 Wäschetrockner Sèche-linge Asciugabiancheria Tumble Dryer TCE S7000 byInhalt Wichtige Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ 2 Entsorgung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Aufstellen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Bedienblende _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Vor der ersten Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ 7 Programmübersicht _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7 Sortieren und Vorbereiten der Wäsche _ _ _ _ _ _ _ 9 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12 Was tun, wenn... _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Programmiermöglichkeiten _ _ _ _ _ _ _ _ _ _ _ _ 15 Änderungen vorbehalten Wichtige Sicherheitshinweise Wichtig! Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. - Bitte lesen Sie vor dem Gebrauch des Gerätes die Gebrauchsanweisung durch. Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.

• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit ver- antwortliche Person benutzen.

• Stellen Sie sicher, dass keine kleinen Kinder oder Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestü- cke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibe- schichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht ge- trocknet werden.

• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ih- ren Kundendienst. Bestehen Sie immer auf Original- Ersatzteilen.

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfer- nern, Terpentin, Wachsen und Wachsentfernern be- handelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätz- lichem Waschmittel gewaschen werden.

• Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren Stoffen (Benzin, denaturier- tem Alkohol, Trockenreinigungsmittel oder Ähnlich- em) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.

• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäsche- trockner.

• Für Wäsche, die mit Fleckenentferner behandelt wur- de, muss vor dem Trocknen ein zusätzlicher Spül- gang durchgeführt werden. 2• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken geblieben sind, bevor Sie die Wäsche in die Trom- mel legen. Warnung!

Brandgefahr! Wenn Sie die Trockentrommel vor dem Ende des Trockengangs anhalten müssen, ent- nehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

• Es dürfen sich keine Flusen außen am Trockner an- sammeln - bitte entfernen.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.

• Der letzte Teil eines Trocknerzyklus findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.

• Wäsche, die chemisch gereinigt wurde, darf nicht im Trockner getrocknet werden.

• Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit es nicht zu einem Rückstrom von Gasen von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, in den Raum kommt. Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Ge- rät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kun- dendienst.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser An- weisung können schwerwiegende Schäden am Gerät und Sachschäden entstehen. Siehe den entsprechen- den Abschnitt in der Gebrauchsanweisung.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder Fachkräften ausgeführt werden.

• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation gewährleistet ist.

• Vergewissern Sie sich nach dem Aufstellen des Ge- rätes, dass es nicht auf dem Netzkabel steht oder da- gegen drückt.

• Wird der Trockner auf einer Waschmaschine instal- liert, muss der Bausatz Wasch-Trocken-Säule (Zube- hör) verwendet werden. Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt be- stimmt. Es darf nicht für andere Zwecke, als für die es konstruiert wurde, benutzt werden.

• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textiletiketten.

• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe den entsprech- enden Abschnitt in der Gebrauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrock- ner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüs- sigkeiten verwendet wurden, müssen diese Flüssig- keiten ausgewaschen werden, bevor das Kleidungs- stück in das Gerät gegeben wird.

• Ziehen Sie stets am Netzstecker, nicht am Kabel, um den Stecker aus der Steckdose zu ziehen.

• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.

• Weichspüler oder ähnliche Produkte dürfen nur ent- sprechend den Herstelleranweisungen benutzt wer- den.

• Achtung – heiße Oberfläche : Berühren Sie bei ein- geschalteter Innenbeleuchtung nicht die Abdeckung der Glühlampe. (Betrifft nur Trockner mit Innenbeleuchtung.) Sicherheit von Kindern

• Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.

• Kinder erkennen häufig nicht die Gefahren, die von elektrischen Geräten ausgehen. Kinder sind sorgsam zu beaufsichtigten, so dass sie nicht mit dem Gerät spielen können. 3Warnung!

Erstickungsgefahr! Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - halten Sie solche Materialien von Kindern fern.

• Bewahren Sie Waschmittel außerhalb der Reichweite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern. Entsorgung Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch. Altgeräte Warnung! Ziehen Sie den Netzstecker, wenn das Gerät nicht mehr verwendet wird. Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker. Entfernen Sie die Türverriegelung. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden kön- nen. Verpackungsmaterial Das Verpackungsmaterial ist umweltfreundlich und wie- derverwertbar. Die Kunststoffteile sind gekennzeichnet, z.B. >PE<, >PS< etc. Entsorgen Sie die Verpackungs- materialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgese- henen Sammelbehältern. Umwelttipps

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen ist deshalb nicht nötig.

• Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie: – darauf achten, dass die Lüftungsschlitze im Gerä- tesockel immer frei sind – die in der Programmtabelle aufgeführten Füllmen- gen einhalten – auf gute Raumbelüftung achten – das Mikro- und Feinsieb nach jedem Trocken- gang reinigen – die Wäsche vor dem Trocknen ausreichend schleudern. Der Energieverbrauch ist abhängig von der an der Waschmaschine eingestellten Schleuderdrehzahl. Je höher die Schleuderdrehzahl, umso geringer der Energieverbrauch. Aufstellen Wichtig! Das Gerät muss in aufrechter Position transportiert werden. Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufgestellt werden.

• Der Wäschetrockner muss in einem sauberen und staubfreien Raum aufgestellt werden.

• Um das Gerät muss genügend Freiraum für die Luft- zirkulation vorhanden sein. Das vordere Belüftungs- gitter und die hinteren Lufteinlassgitter dürfen nicht zugestellt werden.

• Das Gerät auf festem ebenen Boden aufstellen, um Vibrationen und das Betriebsgeräusch so gering wie möglich zu halten. 4• Kontrollieren Sie nach dem Aufstellen den waagrech- ten Stand des Gerätes mit einer Wasserwaage. Rich- ten Sie es gegebenenfalls mit den Schraubfüßen aus.

• Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der entstehende mögliche Hitzestau kann den Gerä- tebetrieb beeinträchtigen. Wichtig!

• Die von dem Trockner abgegebene Warmluft kann Temperaturen bis zu 60 °C erreichen. Das Gerät darf daher nicht auf Böden aufgestellt werden, die nicht hochtemperaturbeständig sind.

• Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5° C und +35° C liegen. Andernfalls wird die Leistung des Ge- rätes beeinträchtigt.

• Das Gerät darf nur aufrecht stehend transportiert werden, wenn es versetzt werden muss.

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich an der gegenüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr mög- lich ist. Entfernen der Transportsicherungen Vorsicht! Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

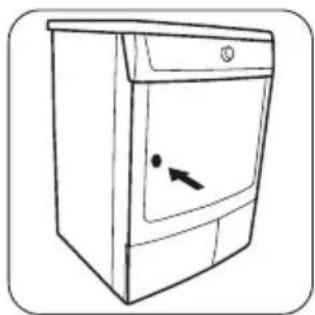

1. Öffnen Sie die Einfülltür. 2. Ziehen Sie das Klebe-

band von der Trommel in der Maschine ab.

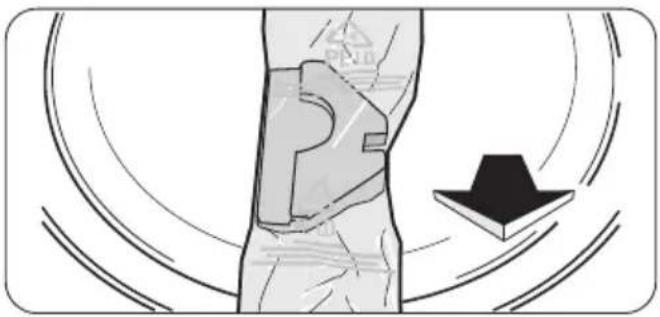

3. Entfernen Sie den Folienschlauch und den Styropor-

block aus dem Gerät. Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erfor- derliche Absicherung sind dem Typenschild zu entneh- men. Das Typenschild ist neben der Einfüllöffnung an- gebracht (siehe Kapitel "Gerätebeschreibung"). Warnung! Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der vorstehenden Sicherheitshinweise entstehen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen. Warnung! Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein. Wechsel des Türanschlags Der Türanschlag kann umgesetzt werden, um das Einle- gen und Entnehmen der Wäsche zu erleichtern. Warnung! Der Wechsel des Türanschlags darf nur durch Kundendienst-Fachpersonal erfolgen. Bitte wenden Sie sich an Ihren Kundendienst. Das Kun- dendienst-Fachpersonal wird den Wechsel des Türan- schlags auf Ihre Kosten durchführen. Sonderzubehör

• Bausatz Wasch-Trocken-Säule Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler beziehen Mit diesem Bausatz können Sie den Trockner mit ei- nem Waschautomaten (60 cm breit, Frontbeladung) zu einer platzsparenden Wasch-Trocken-Säule kom- binieren. Die Waschmaschine befindet sich unten, der Trockner oben. 5Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

• Abpump-Satz Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler beziehen Bausatz für direkte Ableitung des Kondensats in ein Waschbecken, einen Siphon, einen Gully usw. Der Kondensatbehälter braucht nicht mehr entleert zu werden, er muss aber an seinem vorgesehenen Platz im Gerät verbleiben. Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

• Sockel mit Schublade Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler beziehen Bausatz, mit dem der Trockner auf eine optimale Ar- beitshöhe angehoben werden kann. Die Schublade fungiert als zusätzlicher Stauraum (z. B. für Wäsche). Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung. Gerätebeschreibung Gerätebeschreibung

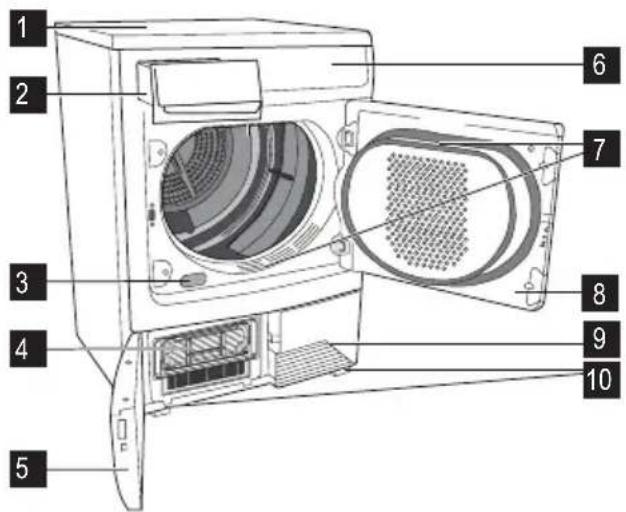

1 Arbeitsplatte 2 Kondensatbehälter 3 Typenschild 4 Wärmetauscher 5 Tür des Wärmetauschers 6 Bedienblende 7 Flusensiebe 8 Einfülltür 9 Lüftungsschlitze 10 Schraubfüße Bedienblende

Programm-Wahlschalter und AUS-Schalter

Taste Zeit 7 Betriebsanzeige

Kontrolllampe Wärmetauscher

Kontrollampe Behälter

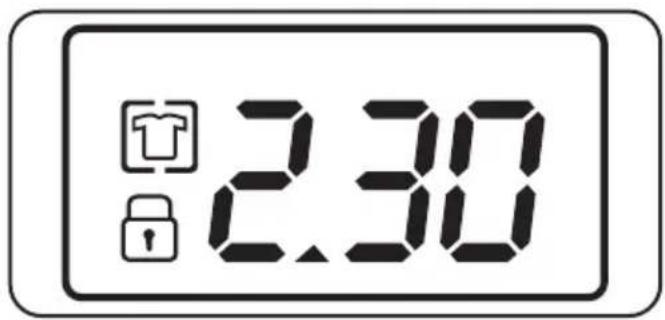

Taste STARTZEITVORWAHL 10 Display 6Display-Anzeigen SYMBOL BESCHREIBUNG Restzeitanzeige (Dauer des Zeitpro- gramms, Dauer der Startverzöge- rung) Kindersicherung Knitterschutzphase Fehler, falsche Auswahl Vor der ersten Inbetriebnahme Reinigen Sie die Trommel des Trockners mit einem feuchten Tuch oder führen Sie ein kurzes Trockenpro- gramm (30 MIN) mit feuchter Wäsche aus, um alle ferti- gungsbedingten Rückstände aus der Trommel zu entfer- nen.

Drehen Sie den Programm-Wahlschalter auf ZEIT .

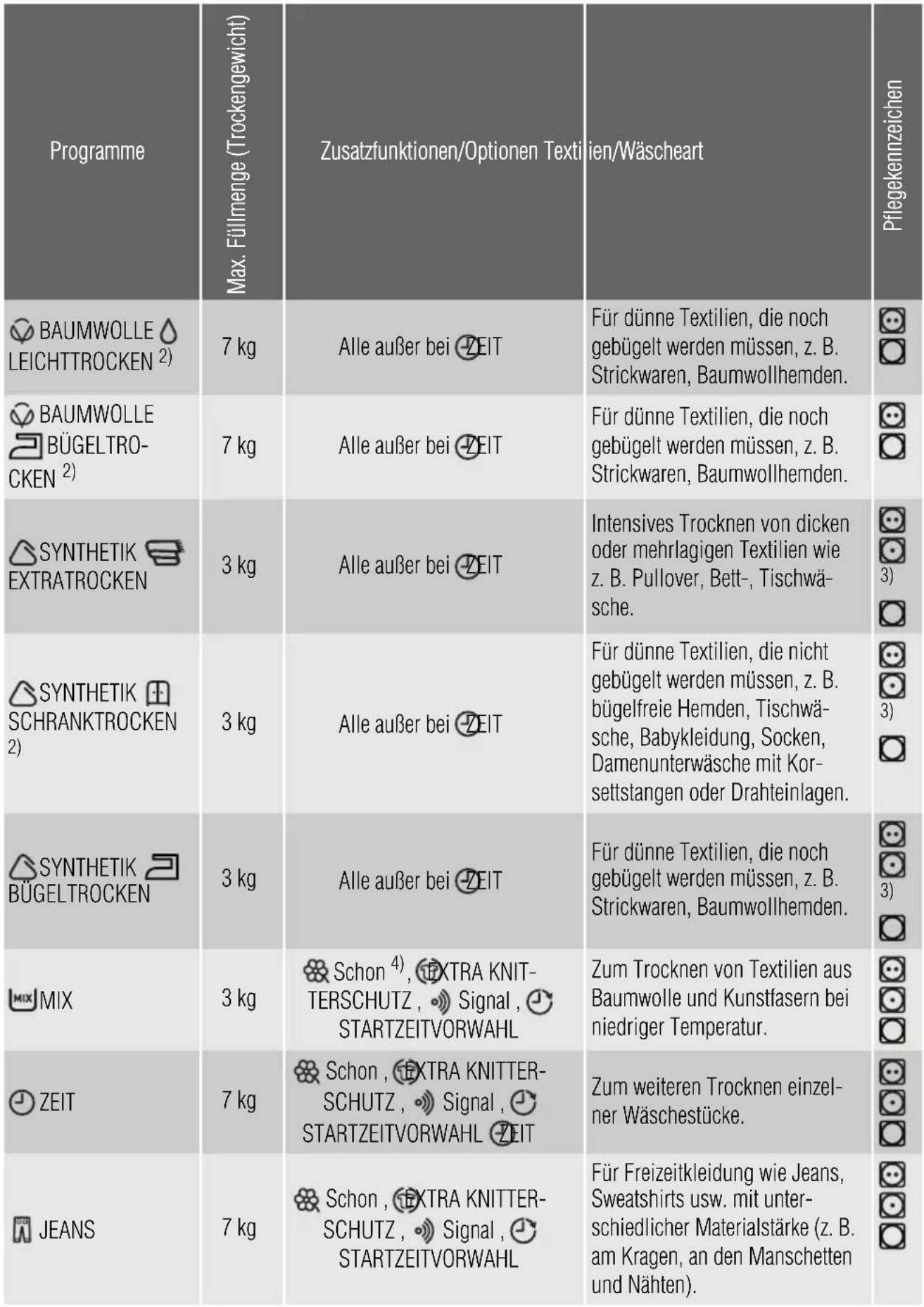

Drücken Sie die Taste START/PAUSE . Programmübersicht Programmübersicht Programme Max. Füllmenge (Trockengewicht) Zusatzfunktionen/Optionen Textilien/Wäscheart Pflegekennzeichen BAUMWOLLE EXTRATRO- CKEN 7 kg Alle

außer bei ZEIT Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bade- mänteln. BAUMWOLLE STARKTRO- CKEN 7 kg Alle außer bei ZEIT Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bade- mänteln. BAUMWOLLE SCHRANKTROCKEN

7 kg Alle außer bei ZEIT Intensives Trocknen von gleich- mäßig dicken Textilien wie z. B. Frotteehandtüchern, Strickwa- ren, Handtüchern. 7Programme Max. Füllmenge (Trockengewicht) Zusatzfunktionen/Optionen Textilien/Wäscheart Pflegekennzeichen BAUMWOLLE LEICHTTROCKEN

7 kg Alle außer bei ZEIT Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden. BAUMWOLLE BÜGELTRO- CKEN

7 kg Alle außer bei ZEIT Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden. SYNTHETIK EXTRATROCKEN 3 kg Alle außer bei ZEIT Intensives Trocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwä- sche.

3 kg Alle außer bei ZEIT Für dünne Textilien, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwä- sche, Babykleidung, Socken, Damenunterwäsche mit Kor- settstangen oder Drahteinlagen.

SYNTHETIK BÜGELTROCKEN 3 kg Alle außer bei ZEIT Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.

, EXTRA KNIT- TERSCHUTZ , Signal , STARTZEITVORWAHL Zum Trocknen von Textilien aus Baumwolle und Kunstfasern bei niedriger Temperatur. ZEIT 7 kg Schon , EXTRA KNITTER- SCHUTZ , Signal , STARTZEITVORWAHL ZEIT Zum weiteren Trocknen einzel- ner Wäschestücke. JEANS 7 kg Schon , EXTRA KNITTER- SCHUTZ , Signal , STARTZEITVORWAHL Für Freizeitkleidung wie Jeans, Sweatshirts usw. mit unter- schiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten). 8Programme Max. Füllmenge (Trockengewicht) Zusatzfunktionen/Optionen Textilien/Wäscheart Pflegekennzeichen LEICHTBÜGELN 1 kg (oder 5 Hem- den) Schon , EXTRA KNITTER- SCHUTZ , Signal , STARTZEITVORWAHL Sonderprogramm mit Knitter- schutz für pflegeleichte Textilien wie Hemden und Blusen, das das Bügeln erheblich erleichtert. Das Ergebnis hängt von der Art und der Qualität der Textilien ab. Legen Sie die Textilien sofort nach dem Schleudern in den Trockner und entnehmen Sie die Textilien gleich nach dem Trock- nen und hängen Sie sie auf Klei- derbügel. BABY 2 kg Schon , EXTRA KNITTER- SCHUTZ , Signal , STARTZEITVORWAHL Baby ist ein Sonderprogramm für Strampelhöschen, die „trage- fertig“ getrocknet werden. ABKÜHLEN 1 kg Signal Ein etwa 10 Minuten dauerndes Sonderprogramm zum Lüften oder schonenden Reinigen von Textilien mit handelsüblichen Trockenreinigungsmitteln. (Be- nutzen Sie nur Reinigungsmittel, die vom Hersteller als trockner- geeignet gekennzeichnet wur- den. Beachten Sie die Ge- brauchsanweisung des Herstel- lers.)

1) Die Funktion Schon kann nicht zusammen ausgewählt werden mit KURZ

3) Wählen Sie die Option Schon

Sortieren und Vorbereiten der Wäsche Sortieren der Wäsche

• Sortieren nach Gewebeart: – Baumwolle/Leinen für Programme in der Pro- grammgruppe Baumwolle . 9– Mischgewebe und synthetische Stoffe für Pro- gramme in der Programmgruppe Synthetik .

• Sortieren nach Pflegekennzeichen: Die Pflegekenn- zeichen bedeuten: Trocknen im Wäschetrockner grundsätzlich möglich Trocknen bei normaler Temperatur Trocknen bei reduzierter Temperatur Trocknen im Wäschetrockner nicht mög- lich Wichtig! Trocknen Sie keine Textilien in dem Gerät, die den Angaben auf dem Pflegekennzeichen zufolge nicht trocknergeeignet sind. In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pflegekennzeichen trock- nergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien könnten ab- färben.

• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm Extratrocken . Die Textilien können einlaufen! Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büro- klammern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baum- wollschicht außen liegen). Diese Gewebe trocknen dann besser. Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie die maximal erlaubte Wäschemenge. Wäschegewichte Wäscheart Gewicht Bademantel 1.200 g Windeln 100 g Bettbezug 700 g Bettlaken 500 g Kissenbezug 200 g Tischtuch 250 g Frottierhandtuch 200 g Geschirrtuch 100 g Nachthemd 200 g Damenunterwäsche 100 g Arbeitshemd 600 g Arbeitshemd 200 g Herrenschlafanzug 500 g Bluse 100 g Herrenunterwäsche 100 g Täglicher Gebrauch Einschalten des Gerätes Drehen Sie den Programm-Wahlschalter auf ein belie- biges Programm. Das Gerät schaltet sich ein. Bedienung

Schon Sanftes Trocknen von empfindlicher Wäsche und temperaturempfindlichen Textilien (z. B. Acryl, Visko- se) mit folgendem Pflegekennzeichen bei reduzierter Temperatur: Extra Knitterschutz Diese Funktion verlängert die Knitterschutzphase auf insgesamt 90 Minuten. Die Wäsche bleibt dadurch locker und knitterfrei. 10KURZ Mit dieser Taste können Sie die Trocknungszeit in al- len BAUMWOLLE und SYNTHETIK Program- men verkürzen. SIGNAL Akustische Bestätigung für:

• Beginn und Ende des Knitterschutzprogramms

• Unterbrechung des Programms

• Fehler ZEIT Nach der Einstellung des Programms Zeit . Sie können eine Programmdauer von 10 Minuten bis 2 Stunden in 10-Minuten-Schritten wählen. Startzeitvorwahl Ermöglicht die Startverzögerung eines Trockenpro- gramms um mindestens 30 Minuten und höchstens 20 Stunden. Drücken Sie die Taste Zeitvorwahl mehr- mals, bis das Display die gewünschte Startzeitverzö- gerung anzeigt. Einstellen der Kindersicherung Die Kindersicherung soll ein versehentliches Starten, Verändern oder Löschen eines Programms verhindern. Die Kindersicherung sperrt alle Tasten und den Pro- gramm-Wahlschalter. Die Kindersicherung kann durch gleichzeitiges Drücken und Halten der Taste Schon und EXTRA KNITTERSCHUTZ während 5 Sekunden aktiviert oder deaktiviert werden. – Vor dem Programmstart: Das Gerät kann nicht in Be- trieb gesetzt werden. – Nach dem Programmstart: Das laufende Programm kann nicht geändert werden Das Symbol wird auf dem Display angezeigt und gibt an, dass die Kindersicherung aktiv ist. Die Kindersicherung wird nach Programmende nicht automatisch aufgehoben. Wenn Sie ein neues Programm starten möchten, müs- sen Sie zuvor die Kindersicherung deaktivieren. Starten des Programms Drücken Sie die Taste Start/Pause . Das Programm startet. Der Programmablauf wird durch den Ablauf der Tro- ckenzeit auf dem Display angezeigt. Ändern eines Programms Brechen Sie zum Ändern eines laufenden Programms zunächst das Programm ab, indem Sie den Programm- Wahlschalter auf die Position AUS stellen. Wählen Sie danach das neue Programm und drücken Sie die Taste START/PAUSE . Nach dem Programmstart kann ein Programm nicht mehr direkt geändert werden. Wenn Sie den Programm-Wahlschalter während des Programma- blaufs trotzdem auf ein anderes Programm drehen, be- ginnen die Programmablauf-Anzeige und die Wartungs- anzeige zu blinken. Wird eine der Funktionstasten (mit Ausnahme der Taste Signal ) gedrückt, zeigt das Display an. Dies wirkt sich jedoch nicht auf das Trockenprogramm aus (Wäscheschutz). Programmende / Entnehmen der Wäsche Nach dem Ende des Trockenprogramms wird auf dem Display das blinkende Symbol Knitterschutz ange- zeigt und folgende Warnanzeigen blinken: SIEB und BEHÄLTER . Wurde die Taste Signal gedrückt, ertönt für ca. eine Minute ein akustisches Signal. Dem Trockenvorgang folgt automatisch ein 30 Minuten dauerndes Knitterschutzprogramm. Die Trommel dreht sich in dieser Phase in kurzen Abstän- den. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden. (Die Wäsche sollte jedoch spätestens nach dem Ende des Knitterschutzprogramms entnommen werden, um Knitterbildung zu vermeiden.)

1. Öffnen Sie die Tür.

2. Entfernen Sie die Flusen vom Mikrofeinfilter, bevor

Sie die Wäsche entnehmen. Am besten funktioniert das mit angefeuchteter Hand. (Siehe Kapitel „War- tung und Reinigung“.)

3. Entnehmen Sie die Wäsche.

Drehen Sie den Programm-Wahlschalter auf AUS.

5. Schließen Sie die Tür.

11Nach jedem Trockengang

• Die Filter reinigen.

• Den Kondensatbehälter entleeren. Reinigung und Pflege Flusensieb reinigen Die Siebe sammeln die Flusen, die sich beim Trocknen absetzen. Die Flusensiebe (Feinsiebe und Flusensiebe) müssen nach jedem Trockengang gereinigt werden, um einen einwandfreien Betrieb des Trockners zu gewähr- leisten. Vorsicht! Benutzen Sie den Trockner nie ohne oder mit beschädigten oder verstopften Flusensieben.

Türdichtung reinigen. Wischen Sie die Türdichtung sofort nach dem Ende des Trockengangs mit einem feuchten Tuch ab. Entleeren des Kondensatbehälters Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Vorsicht! Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von Lebensmitteln geeignet. Falls das Programm wegen des vollen Behälters abgebrochen wurde: Drücken Sie die Taste START/PAUSE , um das Trockenprogramm fortzuset- zen. Wärmetauscher reinigen Wichtig!

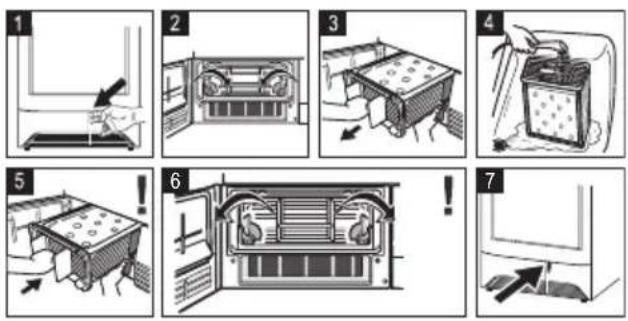

• Nehmen Sie den Trockner niemals ohne den Wärme- tauscher in Betrieb.

• Ein verstopfter Wärmetauscher erhöht den Energie- verbrauch, da er den Trockengang verlängert, und führt zu Schäden am Trockner.

• Verwenden Sie für die Reinigung keine scharfen Ge- genstände.

Reinigen der Trommel Vorsicht! Vorsicht! Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel. Kalk im Wasser und Rückstände von Waschmit- teln bilden einen kaum sichtbaren Belag auf der Innenseite der Trommel. Der Trockengrad der Wäsche kann daher beim Trocknen nicht mehr zuverlässig fest- gestellt werden. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als erwartet. Wischen Sie mit einem üblichen Haushaltsreinigungs- mittel (z. B. Reiniger auf Essigbasis) die Innenseite der Trommel und die Trommelrippen ab. Reinigen von Bedienblende und Gehäuse Vorsicht! Vorsicht! Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder andere aggressive Reinigungsmittel. Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse ab. Was tun, wenn... Kleine Störungen selbst beheben Problem

Mögliche Ursachen Abhilfe Der Trockner läuft nicht. Der Trockner ist nicht an die Stromversorgung angeschlossen. Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausin- stallation. Die Einfülltür ist offen. Schließen Sie die Einfülltür. Die Taste Start / Pause wurde nicht gedrückt. Drücken Sie die Taste Start / Pause . Nicht zufrie- denstellende Trockenergeb- nisse. Es wurde ein falsches Programm eingestellt. Stellen Sie ein geeignetes Programm ein.

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe.

Der Wärmetauscher ist verstopft. Reinigen Sie den Wärmetauscher.

Die max. Wäschemenge wurde überschritten. Beachten Sie die maximale Füllmenge. Das Lüftungsgitter ist bedeckt. Legen Sie das Lüftungsgitter am Geräteboden frei. Es befinden sich Rückstände in der Trommel. Reinigen Sie die Innenfläche der Trommel. Hohe Wasserhärte. Stellen Sie die geeignete Wasserhärte ein

Die Einfülltür schließt nicht. Die Siebe wurden nicht eingesetzt. Setzen Sie das Feinsieb und/oder Grobsieb korrekt ein. Err

Sie haben nach dem Programmstart versucht die Parameter zu ändern. Schalten Sie den Trockner aus und wieder ein. Stellen Sie die erforderlichen Parameter ein. Keine Trom- melbeleuch- tung. Programmwahlschalter in Stellung Aus . Programmwahlschalter auf Trommelbeleuch- tung (falls verfügbar) oder ein anderes Pro- gramm drehen. 13Die Lampe ist durchgebrannt. Lampe austauschen (siehe nächsten Ab- schnitt). Ungewöhnli- cher Zeitablauf im LCD-Dis- play

Die voraussichtliche Programmdauer wird er- rechnet unter Berücksichtigung von: Typ, Menge und Feuchtigkeitsgehalt der Wäsche. Automatischer Vorgang - kein Gerätefehler. Das Programm ist nicht aktiv. Der Kondensatbehälter ist voll. Den Kondensatbehälter leeren

, die Taste Start/Pause drücken. Der Trocken- gang ist zu kurz. Kleine Wäschemenge./Die Wäsche ist für das ausgewählte Programm zu trocken. Ein Zeitprogramm oder eine höhere Trock- nungsstufe wählen (z. B. Extratrocken ). Der Trocken- gang ist zu lang.

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe. Die Wäschemenge ist zu groß. Beachten Sie die maximale Füllmenge. Die Wäsche wurde unzureichend geschleu- dert. Schleudern Sie die Wäsche entsprechend. Besonders hohe Raumtemperatur - keine Ge- rätestörung. Falls möglich, die Raumtemperatur senken.

1) Im Fall einer Fehlermeldung auf dem LCD (z. B.

E51 - nur Trockner mit LCD): Schalten Sie den Trockner aus und wieder ein. Stellen Sie ein Programm ein. Drücken Sie die Taste Start/Pause . Funktioniert das Gerät immer noch nicht? - Benachrichtigen Sie den lokalen Kundendienst unter Angabe des Fehlercodes.

2) Befolgen Sie die Programmempfehlung - siehe Kapitel

Reinigung und Pflege

Programmiermöglichkeiten

5) Nur bei Trocknern mit LCD-Display

6) Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel

Ende des Trockengangs

Technische Daten Parameter Wert Höhe x Breite x Tiefe 85 x 60 x 58 cm Trommelvolumen 108 l Tiefe bei geöffneter Einfülltür 109 cm Höhenverstellbarkeit 1,5 cm Leergewicht ca. 40 kg Füllmenge (je nach Programm)

max. 7 kg Spannung 220-230 V Erforderliche Absicherung 10 A Gesamtleistung 2350 W Energie-Effizienzklasse B 14Parameter Wert Energieverbrauch (7 kg Baumwolle, vorgeschleudert mit

3,92 kWh Durchschnittlicher Energieverbrauch/Jahr 284,1 kWh Verwendung Haushalt Zulässige Umgebungstemperatur +5 °C bis + 35 °C Verbrauchswerte Die Verbrauchswerte wurden unter Standardbedingungen ermittelt. Sie können unter Haushaltsbedingungen un- terschiedlich sein. Programm Energieverbrauch in kWh/durchschnittl. Trockenzeit in Min. BAUMWOLLE SCHRANKTROCKEN

(7 kg, vorgeschleudert mit 1.000 U/Min) 3,75 (7 kg, vorgeschleudert mit 1.200 U/Min) 3,60 (7 kg, vorgeschleudert mit 1.400 U/Min) 3,20 (7 kg, vorgeschleudert mit 1.800 U/Min)

(7 kg, vorgeschleudert mit 1.000 U/Min) SYNTHETIK SCHRANKTROCKEN

(3 kg, vorgeschleudert mit 1.200 U/Min)

1) In einigen Ländern können die Angaben zur Füllmenge aufgrund unterschiedlicher Messmethoden abweichen.

3) Hinweise für Prüfinstitute: das Programm ist nach EN 61121 zu prüfen.

Programmiermöglichkeiten Einstellung Vorgehen Signal dauerhaft deaktivieren 1. Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm.

Halten Sie gleichzeitig die Tasten KURZ und EXTRA KNITTER- SCHUTZ etwa 5 Sekunden lang gedrückt.

3. Der Summer ist standardmäßig deaktiviert.

15Wasserhärte Wasser enthält unterschiedliche Mengen an Kalk und Mineralsal- zen, die je nach geografischem Standort variieren und somit zu unterschiedlichen Leitfähigkeits- werten führen. Beträchtliche Abweichungen der Leitfähigkeit des Wassers von den werkseitig voreingestellten Werten können die Restfeuchte der Wäsche nach der Trocknung leicht beeinflussen. Sie können die Empfindlichkeit des Feuchtig- keitssensors entsprechend den Leitfähigkeitswerten wie folgt ein- stellen.

1. Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm.

Halten Sie gleichzeitig die Tasten KURZ und START/PAUSE et- wa 5 Sekunden lang gedrückt. Die aktuelle Einstellung wird auf dem Dis- play angezeigt:

geringe Leitfähigkeit < 300 Mikro S/cm

mittlere Leitfähigkeit 300 - 600 Mikro S/cm

hohe Leitfähigkeit > 600 Mikro S/cm

Drücken Sie START/PAUSE mehrmals hintereinander, bis die ge- wünschte Stufe angezeigt wird.

4. Um die Einstellung abzuspeichern, drücken Sie gleichzeitig die Tasten

KURZ und START/PAUSE oder drehen Sie den Knopf in die Position AUS
