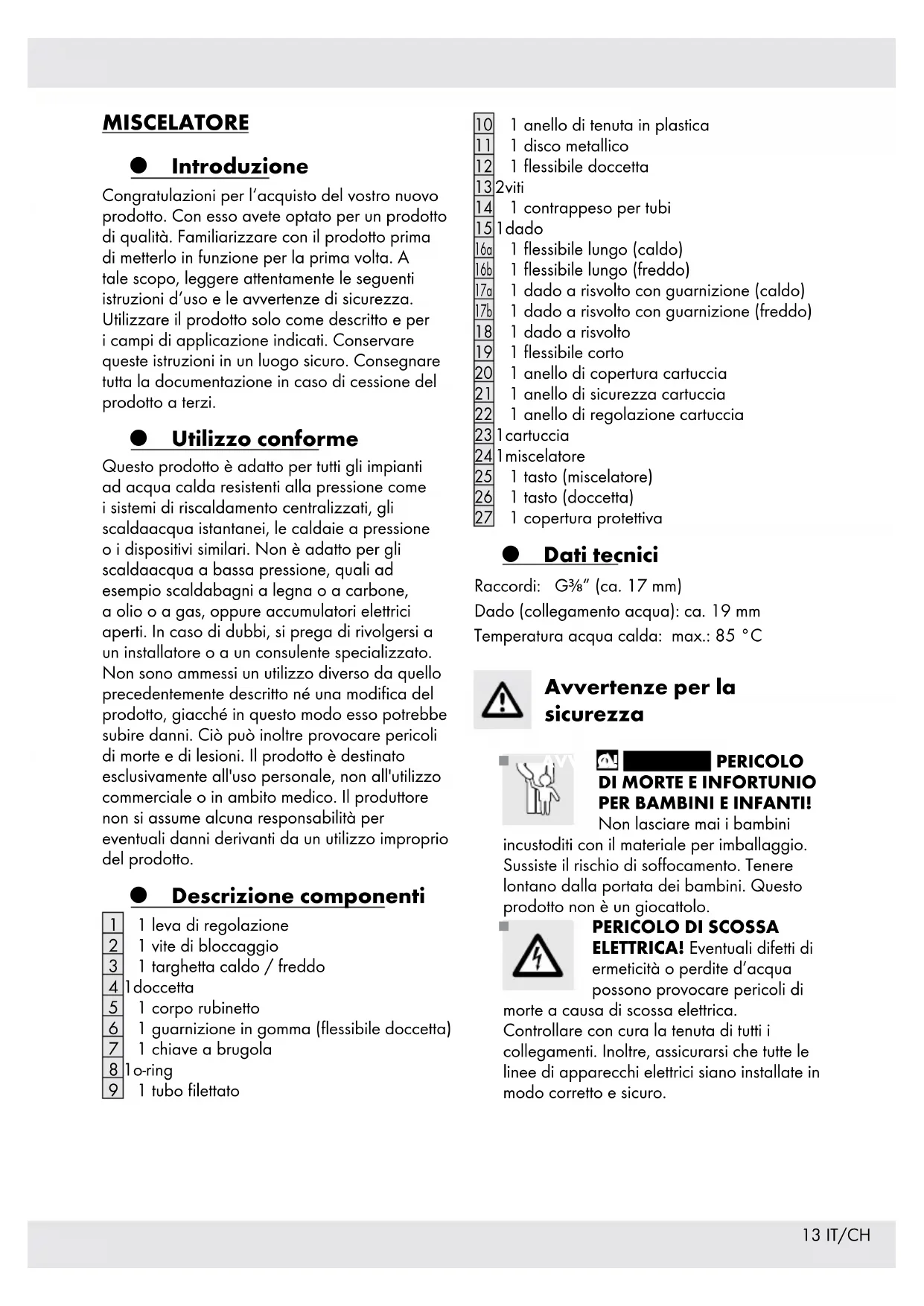

MANUALE UTENTE IAN 314861 MIOMARE
Istruzioni di montaggio, d'uso e di sicurezza
IAN 314861
DE AT CH
IT/CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 13
Congratulazioni per l'acquisto del vostro nuovo prodotto. Con esso avete optato per un prodotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. A tale scopo, leggere attentamente le seguenti istruzioni d'uso e le avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Conservare queste istruzioni in un luogo sicuro. Consegnare tutta la documentazione in caso di cessione del prodotto a terzi.
Utilizzo conforme
Questo prodotto è adatto per tutti gli impianti ad acqua calda resistenti alla pressione come i sistemi di riscaldamento centralizzati, gli scaldaacqua istantanei, le caldaie a pressione o i dispositivi similari. Non è adatto per gli scaldaacqua a bassa pressione, quali ad esempio scaldabagni a legna o a carbone, a olio o a gas, oppure accumulatori elettrici aperti. In caso di dubbi, si prega di rivolgersi a un installatore o a un consulente specializzato. Non sono ammessi un utilizzo diverso da quello precedentemente descritto né una modifica del prodotto, giacché in questo modo esso potrebbe subire danni. Ciò può inoltre provocare pericoli di morte e di lesioni. Il prodotto è destinato esclusivamente all'uso personale, non all'utilizzo commerciale o in ambito medico. Il produttore non si assume alcuna responsabilità per eventuali danni derivanti da un utilizzo improprio del prodotto.
- Descrizione componenti
1 leva di regolazione
2 1 vite di bloccaggio
3 1 targhetta caldo / freddo
41 doccetta
5 1 corpo rubinetto
6 1 guarnizione in gomma (flessibile doccetta)
7 1 chiave a brugola
81o-ring
9 1 tubo filettato
10 1 anello di tenuta in plastica
11 1 disco metallico
12 1 flessibile doccetta
132viti
14 1 contrappeso per tubi
151 dado
16a 1 flessibile lungo (caldo)
16b 1 flessibile lungo (freddo)
17a 1 dado a risvolto con guarnizione (caldo)
17b 1 dado a risvolto con guarnizione (freddo)
18 1 dado a risvolto
19 1 flessibile corto
20 1 anello di copertura cartuccia
21 1 anello di sicurezza cartuccia
22 1 anello di regolazione cartuccia
231cartuccia
241 miscelatore
25 1 tasto (miscelatore)
26 1 tasto (doccetta)
27 1 copertura protettiva
● Dati tecnici
Raccordi: G ^3/8 " (ca. 17 mm)
Dado (collegamento acqua): ca. 19 mm
Temperatura acqua calda: max.: 85 °C
Avvertenze per la sicurezza
PERICOLO DI MORTE E INFORTUNIO PER BAMBINI E INFANTI!
Non lasciare mai i bambini
incustoditi con il materiale per imballaggio. Sussiste il rischio di soffocamento. Tenere lontano dalla portata dei bambini. Questo prodotto non è un giocattolo.
PERICOLO DI SCOSSA ELETTRICA! Eventuali difetti di ermeticità o perdite d'acqua possono provocare pericoli di
morte a causa di scossa elettrica.
Controllare con cura la tenuta di tutti i collegamenti. Inoltre, assicurarsi che tutte le linee di apparecchi elettrici siano installate in modo corretto e sicuro.
AVVERTENZA! PERICOLO DI
LESIONI! Assicurarsi che tutti i componenti siano intatti e siano montati correttamente. In caso di montaggio non corretto sussiste pericolo di infortunio. Si prega di osservare che le rondelle e le guarnizioni sono pezzi soggetti a usura che vanno sostituiti di tanto in tanto. Componenti danneggiati possono compromettere la sicurezza e il funzionamento.
ATTENZIONE! PERICOLO DI DANNI
A COSE! Fare eseguire il montaggio solamente a personale esperto. Controllare la tenuta corretta di tutte le guarnizioni onde evitare una perdita d'acqua. Controllare tutti i collegamenti per la loro perfetta tenuta.
■ Componenti danneggiati possono compromettere la sicurezza e il funzionamento.
Il beccuccio può essere ruotato nella direzione desiderata. Assicurarsi di direzionare il beccuccio sul lavandino. In caso contrario, è possibile il verificarsi di perdite d'acqua con danneggiamenti significativi dell'edificio.
AVVERTENZA! PERICOLO DI
SCOTTATURA! Eseguendo la regolazione dell'acqua calda fare attenzione a che la temperatura dell'acqua non venga regolata su livelli troppo elevati.
Prima dell'installazione si deve prendere visione di tutte le condizioni del posto, ad es. collegamenti dell'acqua e chiusura dell'acqua.
Prima del montaggio e dell'uso, leggere attentamente le presenti istruzioni d'uso. Conservare le indicazioni di sicurezza e le istruzioni per eventuali necessità future!
Montaggio
- Installazione del rubinetto
Interrompere l'erogazione dell'acqua onde evitare una perdita d'acqua. Lasciare scorrere il residuo di acqua dalle condutture.
- Installare il rubinetto come mostrato nelle figure A - F.
⚠AVVERTENZA! Non piegare le tubazioni flessibili e non porle sotto tensione. In caso contrario sussiste il pericolo di danni materiali.
Risciacquo del rubinetto
Per eliminare possibili impurità, prima di essere utilizzato per la prima volta il rubinetto deve essere risciacquato. A tal fine, procedere come segue (vedi Fig. H):
Svitare il miscelatore
Aprire l'alimentazione generale dell'acqua e lasciare scorrere l'acqua per due minuti.
■ Successivamente, riavvitare il miscelato24e
Utilizzo
● Preparazione all'uso
Nota: dopo un prolungato periodo di inutilizzo del rubinetto, risciacquare i tubi bene a fondo per eliminare ristagni e residui di acqua potabile.
■ Aprire l'alimentazione generale dell'acqua.
Sollevare la leva di regolazione girarla verso destra o sinistra per regolare la forza del flusso e / o la temperatura dell'acqua.
Premere il tasto (docce26) per regolare il getto.
■ Premere il tasto (miscelato25) per impostare il getto normale.
Verificare il funzionamento del miscelatore. A tal fine, muovere la leva di regolazione 1 in tutte le possibili posizioni. Verificare regolarmente la tenuta di tutti i raccordi.
- Regolazione del limite di temperatura
La cartuccia 23 di questo rubinetto consente di limitare la temperatura. Questa funzione non viene attivata in fabbrica (regolazione neutra).
⚠AVVERTENZA! Modificare la regolazione del limite di temperatura solo dopo aver montato il rubinetto.
Impostare il limite di temperatura in accordo alla figura G.
Chiudere l'alimentazione generale dell'acqua.
Rimuovere con cautela la targhetta caldo / freddo 3 utilizzando un piccolo cacciavite piatto.
Allentare la vite di bloccaggio con la chiave a brugola 7 ruotando in senso antiorario.
⚠AVVERTENZA! Non estrarre
completamente la vite 2. Allentare solo fino a quando è possibile rimuovere agevolmente la leva di regolazione 1.
Rimuovere la leva di regolazione

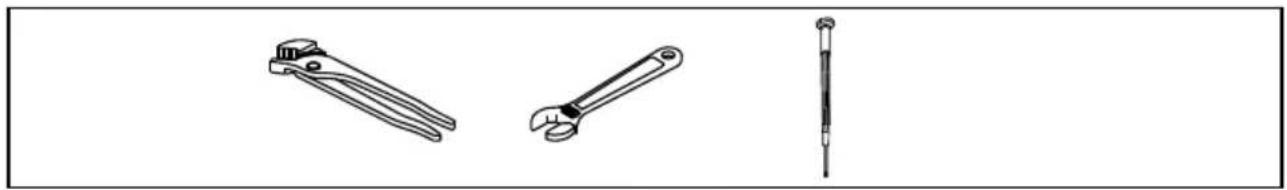

Allentare manualmente l'anello di copertura della cartuccia 20. Successivamente, svitare l'anello di sicurezza della cartuccia 21 con una chiave stringitubi.
A questo punto, sollevare l'anello di regolazione della cartuccia 22 con un cacciavite.
Nota: non rimuovere la cartuccia 23.
Posizionare l'anello di regolazione della cartuccia 22 nella posizione desiderata (vedi Fig. I).
Serrare nuovamente l'anello di sicurezza della cartuccia 21 al corpo del rubinetto 5 utilizzando la chiave stringitubi. Fissare manualmente l'anello di copertura della cartuccia 20.
Riposizionare la leva di regolazione sul corpo del rubinetto 5. Serrare la vite di bloccaggio 2 con la chiave a brugola 7 ruotando in senso orario.
Premere la targhetta caldo / fredo.
■ Aprire l'alimentazione generale dell'acqua e controllare il limite di temperatura.
● Funzione di risparmio idrico
La cartua210 in questo rubinetto ha una funzione Eco-Click. Questa caratteristica limita il flusso d'acqua attraverso il rubinetto. Ciò significa che sarà possibile risparmiare fino al 50 % d'acqua (vedi Fig. J).
Sollevare la leva fino a quando si noterà una leggera resistenza. Questa resistenza provocherà uno stop in caso di apertura parziale che pertanto limiterà semplicemente il flusso dell'acqua.
Se si desidera aumentare la portata, esercitare una leggera pressione sulla leva
fino a quando la resistenza sarà superata.
● Funzione di risparmio energetico
La cartuò di questo rubinetto ha una funzione di risparmio energetico.
- Quando la leva di regolazione è posizionata al centro, esce fuori solo acqua fredda, riducendo così il consumo energetico (vedi Fig. K).
● Pulizia e manutenzione
Cura e pulizia del rubinetto
Si noti che i rubinetti sanitari necessitano di una cura particolare. Osservare le seguenti istruzioni:
Non usare detergenti corrosivi o contenenti alcol per la pulizia, poiché potrebbero danneggiare il prodotto.
Pulire i rubinetti solo con acqua fresca, con detergenti non aggressivi e con un panno morbido o con una pelle di daino.
Svitare il miscelata a intervalli regolari e rimuovere i residui di calcare o i corpi estranei.
In caso di inosservanza delle istruzioni per la cura si può andare incontro a danneggiamenti della superficie. In questo caso non è possibile fare valere il diritto di garanzia.
Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
- Informazioni
Potabilità dell'acqua del rubinetto
Informarsi presso le autorità locali circa la potabilità dell'acqua nella città o nel comune di residenza.
In genere, con riferimento alla potabilità dell'acqua, è cosa buona mettere in pratica i seguenti suggerimenti:
Lasciare scorrere brevemente l'acqua dalle condutture, qualora essa sia stagnata in esse più di quattro ore. Non utilizzare acqua di stagnazione per la preparazione di cibi e bevande, in modo particolare per la nutrizione di lattanti. In caso contrario, possono insorgere problemi di salute. È possibile riconoscere l'acqua fresca dal fatto che l'acqua che scorre dalla conduttura è sensibilmente più fresca rispetto all'acqua stagnante.
Non utilizzare acqua stagnante proveniente da condutture rivestite di cromo per la nutrizione e / o la cura del corpo in caso di allergia al nichel. Tale tipologia di acqua può presentare un forte contenuto di nichel e provocare reazioni allergiche.
Non utilizzare acqua potabile proveniente da condutture in piombo per la preparazione di cibo per lattanti e / o per la preparazione di cibi durante la gravidanza. Il piombo viene rilasciato nell'acqua ed è particolarmente dannoso per la salute di lattanti e di bambini piccoli.
● Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 5 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto.
Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 5 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
OWIM GmbH & Co. KG
Stiftsbergstraße 1
DE-74167 Neckarsulm
GERMANY
Model No.: HG04892
Version: 04/2019
IAN 314861
