| Tipo di prodotto | Miscelatore per vasca / doccia |
| Marca | Miomare |
| Modello | IAN 104502 |
| Dimensioni dei raccordi | 135 - 165 mm |
| Raccordo per flessibile doccia | G 1/2" (circa 21 mm) |
| Dadi dei raccordi acqua | circa 28,5 mm |
| Peso | Circa 1,2 kg |
| Alimentazione | Acqua in pressione (riscaldamento centralizzato, scaldabagno istantaneo, ecc.) |
| Temperatura massima dell'acqua | Non specificato, regolare in base al rischio di ustione |
| Pressione minima | Non specificato, adatto a sistemi in pressione |
| Utilizzo previsto | Domestico, non medico né commerciale |
| Funzioni principali | Miscelazione acqua calda/fredda, deviatore vasca/doccia, limitazione temperatura regolabile |
| Pezzi forniti | Corpo rubinetteria, miscelatore, leva, cartuccia, anelli di tenuta, rosone, viti |
| Manutenzione e pulizia | Pulire con acqua pulita e detergente neutro, svitare regolarmente il beccuccio per decalcificare |
| Istruzioni di sicurezza | Rischi di ustione, folgorazione, perdite; montaggio da professionista; non lasciare i bambini incustoditi |
| Ricambi e riparabilità | Cartuccia sostituibile (rif. pezzo 11), guarnizioni e anelli di usura disponibili |
| Garanzia | 5 anni dalla data di acquisto, escluse usura normale e danni dovuti a uso improprio |
| Informazioni generali | Potabilità dell'acqua: lasciar scorrere dopo stagnazione; attenzione a nichel e piombo; riciclo tramite discarica |
Domande frequenti - IAN 104502 MIOMARE
Domande degli utenti su IAN 104502 MIOMARE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rubinetto in formato PDF gratuitamente! Trova il tuo manuale IAN 104502 - MIOMARE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IAN 104502 del marchio MIOMARE.
MANUALE UTENTE IAN 104502 MIOMARE
Istruzioni di montaggio, d'uso e di sicurezza
IAN 104502
IT / CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 13

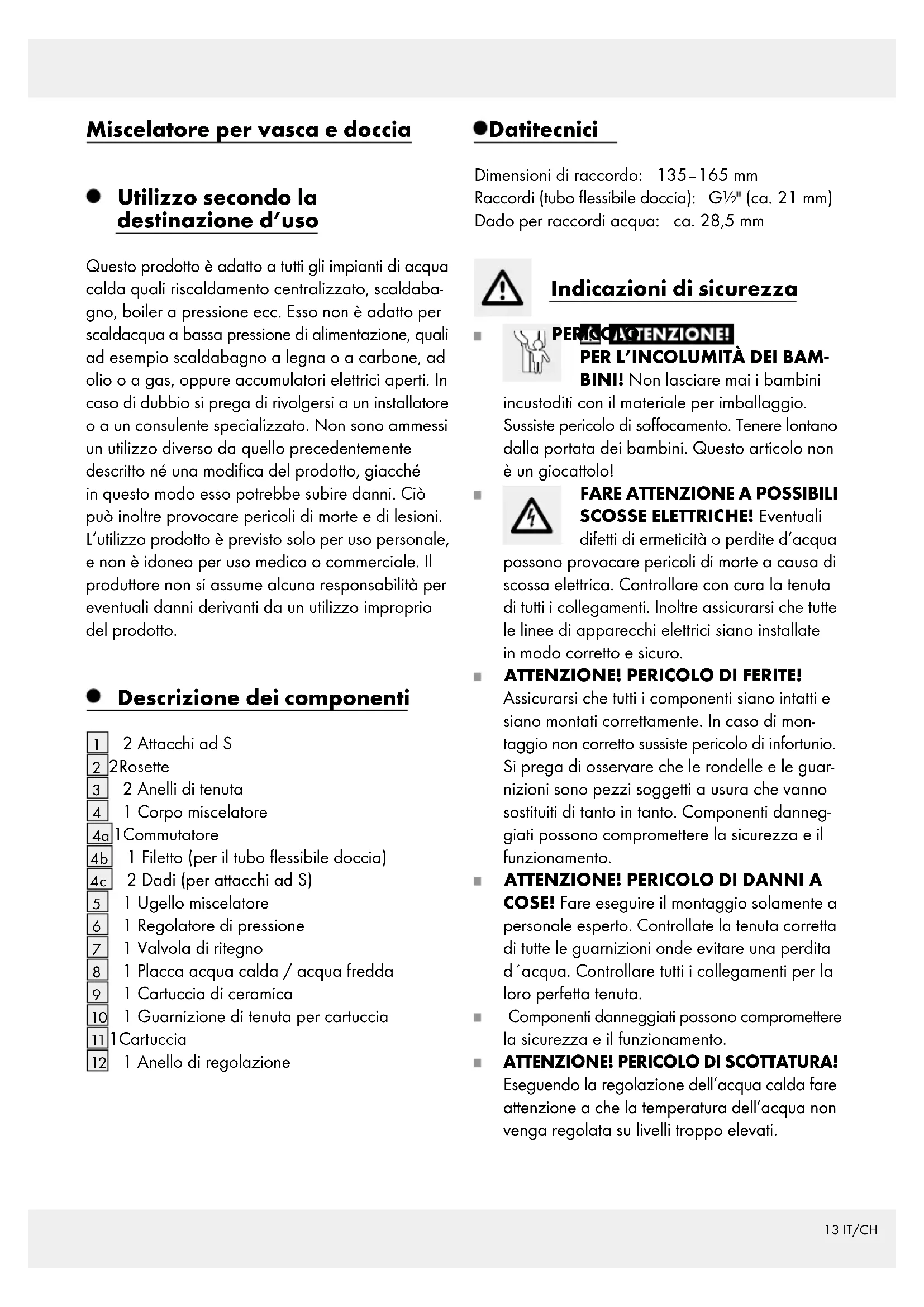

Miscelatore per vasca e doccia
- Utilizzo secondo la destinazione d'uso
Questo prodotto è adatto a tutti gli impianti di acqua calda quali riscaldamento centralizzato, scaldabagno, boiler a pressione ecc. Esso non è adatto per scaldacqua a bassa pressione di alimentazione, quali ad esempio scaldabagno a legna o a carbone, ad olio o a gas, oppure accumulatori elettrici aperti. In caso di dubbio si prega di rivolgersi a un installatore o a un consulente specializzato. Non sono ammessi un utilizzo diverso da quello precedentemente descritto né una modifica del prodotto, giacché in questo modo esso potrebbe subire danni. Ciò può inoltre provocare pericoli di morte e di lesioni. L'utilizzo prodotto è previsto solo per uso personale, e non è idoneo per uso medico o commerciale. Il produttore non si assume alcuna responsabilità per eventuali danni derivanti da un utilizzo improprio del prodotto.
- Descrizione dei componenti
1 2 Attacchi ad S
2 2Rosette
3 2 Anelli di tenuta
4 1 Corpo miscelatore
4a1 Commutatore
4b 1 Filetto (per il tubo flessibile doccia)
4c 2 Dadi (per attacchi ad S)
5 1 Ugello miscelatore
6 1 Regolatore di pressione
7 1 Valvola di ritegno
8 1 Placca acqua calda / acqua fredda
9 1 Cartuccia di ceramica
10 1 Guarnizione di tenuta per cartuccia
111Cartuccia
12 1 Anello di regolazione
- Datitecnici
Dimensioni di raccordo: 135-165 mm
Raccordi (tubo flessibile doccia): G ^1/2 (ca. 21 mm)
Dado per raccordi acqua: ca. 28,5 mm
Indicazioni di sicurezza
PERMOZATENZIONE!
PER L'INCOLUMITÀ DEI BAM-
BINI! Non lasciare mai i bambini
incustoditi con il materiale per imballaggio.
Sussiste pericolo di soffocamento. Tenere lontano dalla portata dei bambini. Questo articolo non è un giocattolo!
FARE ATTENZIONE A POSSIBILI
SCOSSE ELETTRICHE! Eventuali
difetti di ermeticità o perdite d'acqua
possono provocare pericoli di morte a causa di scossa elettrica. Controllare con cura la tenuta di tutti i collegamenti. Inoltre assicurarsi che tutte le linee di apparecchi elettrici siano installate in modo corretto e sicuro.
ATTENZIONE! PERICOLO DI FERITE!
Assicurarsi che tutti i componenti siano intatti e siano montati correttamente. In caso di montaggio non corretto sussiste pericolo di infortunio. Si prega di osservare che le rondelle e le guarnizioni sono pezzi soggetti a usura che vanno sostituiti di tanto in tanto. Componenti danneggiati possono compromettere la sicurezza e il funzionamento.
ATTENZIONE! PERICOLO DI DANNI A
COSE! Fare eseguire il montaggio solamente a personale esperto. Controllate la tenuta corretta di tutte le guarnizioni onde evitare una perdita d'acqua. Controllare tutti i collegamenti per la loro perfetta tenuta.
Componenti danneggiati possono compromettere la sicurezza e il funzionamento.
ATTENZIONE! PERICOLO DI SCOTTATURA!
Eseguendo la regolazione dell'acqua calda fare attenzione a che la temperatura dell'acqua non venga regolata su livelli troppo elevati.
- Prima dell'installazione si deve prendere visione di tutte le condizioni sul posto, quali l'allaccia- mento all'acqua e il dispositivo di intercettazione.
- Prima del montaggio e dell'uso, leggere attentamente le presenti istruzioni d'uso. Conservare le indicazioni di sicurezza e le istruzioni per eventuali necessità future!

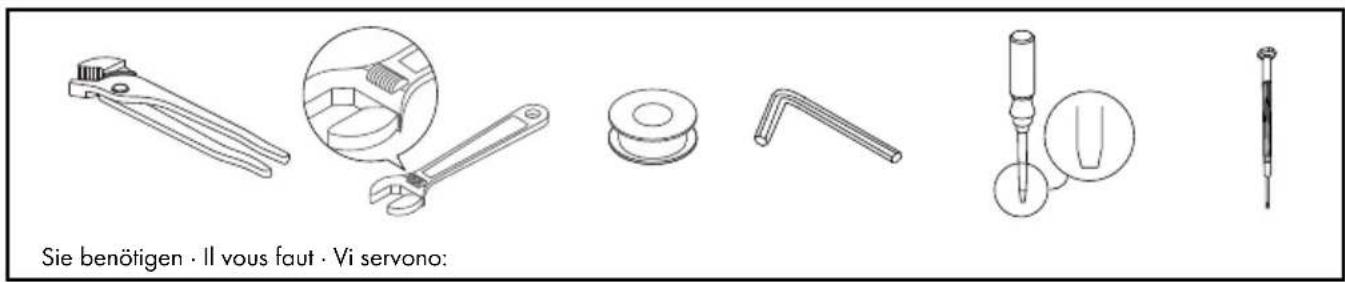

●Montaggio
• Installazionedell'armatura
Nota: coprire i componenti da avvitare con un panno umido oppure con morsetti di plastica, in maniera che i componenti non si graffino.
- Prima dell'installazione interrompete l'erogazione dell'acqua, onde evitare una perdita.
□ Installare l'armatura sul raccordo a parete, come raffigurato in figura A.
Collegare gli accessori (doccetta e tubo flessibile doccia)\*:
Nota: coprire i componenti da avvitare con un panno umido oppure con morsetti di plastica, in maniera che i componenti non si graffino.
□ Avvitare saldamente un comune tubo flessibile per doccia* al filetto 4b.
☐ Fissare una comune doccetta* al tubo flessibile per doccia*.
☐ Fare inoltre riferimento alle indicazioni di montaggio degli accessori.
* (non contenuto nella fornitura)
Risciacquodell'armatura
☐ Per eliminare possibili impurità, prima di essere utilizzata per la prima volta l'armatura deve essere risciacquata. A tal fine procedere come di seguito (vedere fig. C).
□ Svitare l'ugello miscelatore 5.
□ Aprire l'alimentazione principale dell'acqua e lasciare scorrere l'acqua per due minuti.
□ Riavvitare poi nuovamente l'ugello di miscelazione.
•Uso
- Messa in funzione
Avvertenza: se il miscelatore non viene utilizzato per un periodo prolungato, è necessario spurgare accuratamente le tubature prima del montaggio e assiurarsi che non vi siano dei ristagni e residui nell'acqua potabile.
□ Aprire l'alimentazione principale dell'acqua.
□ Sollevare la leva di regolazione 6 e ruotarla verso destra i sinistra, per regolare la potenza o la temperatura del flusso d'acqua.
Acqua calda:
□ Ruotare la leva di regolazione verso sinistra.
Acqua fredda:
□ Ruotare la leva di regolazione verso destra.
Controllare il corretto funzionamento della batteria di miscelazione. A tale fine, ruotare la leva di regolazione in tutte le direzioni ammesse. Controllare regolarmente che i collegamenti non perdano.
- Commutatore ingresso acqua vasca / doccetta
Riempimento della vasca:
Premere il commutatore 4a verso il basso. L'acqua fluisce attraverso l'ugello miscelatore 5.
Doccia:
Tirare il commutatore verso l'alto. L'acqua fluisce attraverso il flessibile doccia e la doccetta collegata.
Nota: Qualora si interrompesse il flusso dell'acqua operando sulla leva di regolazione 6, l'armatura commuta automaticamente su riempimento della vasca.
- Regolazione del limite di temperatura
La cartuccia 11 di questo rubinetto dispone di un regolatore massimo di temperatura. Questa funzione non viene attivata in fabbrica (regolazione neutra).
ATTENZIONE! Modificare la regolazione del limite di temperatura solo dopo aver montato il rubinetto.
□ Chiudere l'alimentazione principale dell'acqua.
□ Rimuovere con cautela la placca rossa / blu per l'acqua calda/fredda 8 con un piccolo giravite piatto (vedi fig. D).
□ Allentare la vite di arresto 7 con una chiave esagonale a brugola, ruotandola in senso anti-orario.
ATTENZIONE! Non svitare completamente la vite, ma solo allentarla, fino a quando si può togliere la leva.
□ Togliere la leva.
□ Allentare manualmente l'anello di copertura delle cartucce 9 e poi svitare l'anello di regolazione 10 con una pinza per tubi.
□ Tirare poi l'anello di regolazione 12 verso l'alto con un cacciavite.
Avvertenza: Non rimuovere la cartuccia.
□ Posizionare come desiderato l'anello di regolazione, come rappresentato in figura E.
Stringere nuovamente l'anello di serraggio della cartuccia 10 sul braccio della leva con l'ausilio di una chiave per tubi. Stringere a mano l'anello di copertura della cartuccia 9.
Rimontare la leva di regolazione sul braccio della leva e stringere la vite di arresto con una chiave esagonale a brugola ruotandola in senso orario.
Inserire la targhetta rosso/blu caldo/freddo 8 nell'apertura.
□ Aprire l'alimentazione principale dell'acqua e controllare la soglia della temperatura.
- Manutenzione e pulizia
- Cura e pulizia dell'armatura
Osservare che le armature sanitarie richiedono una cura particolare. Osservate le seguenti istruzioni:
Non usare detergenti corrosivi o contenenti alcool per la pulizia, essi potrebbero danneggiare il prodotto.
□ Pulire le armature solo con acqua fresca, con detergenti non aggressivi e con un panno morbido o con una pelle di daino.
□ Svitare l'ugello miscelatore 5 ad intervalli regolari e rimuovere i residui di calcare o i corpi estranei.
In caso di non osservanza delle istruzioni per la cura si deve contare con danneggiamenti della superficie. In questo caso non è possibile fare valere il diritto di garanzia.
Smaltimento
L'imballaggio è composto da materiali ecologici, che possono essere smaltiti presso i siti di riciclaggio locali.
Potete informarvi sulle possibilità di smaltimento del prodotto consumato dall'amministrazione comunale e cittadina.
- Informazioni
Potabilità dell'acqua di condotta
Informarsi presso le autorità locali circa la potabilità dell'acqua nella città o comune di residenza.
In genere, con riferimento alla potabilità dell'acqua, è cosa buona mettere in pratica i seguenti suggerimenti:
- Lasciare scorrere brevemente l'acqua dalle condutture, qualora essa sia stagnata in essa più di quattro ore. Non utilizzare acqua di stagnazione per la preparazione di cibi e bevande, in modo particolare per la nutrizione di lattanti. In caso contrario, possono insorgere problemi di salute. È possibile riconoscere l'acqua fresca dal fatto che l'acqua scorre dalla conduttura sensibilmente più fresca rispetto all'acqua stagnante.
Non utilizzare acqua stagnante proveniente da condutture rivestite di cromo per la nutrizione e la cura del corpo, nel caso che si soffra di allergie al nichel. Tale tipologia di acqua può presentare un forte contenuto di nichel e provocare reazioni allergiche.
Non utilizzare acqua potabile proveniente da condutture in piombo per la preparazione di cibo per lattanti e / o per la preparazione di cibi durante la gravidanza. Il piombo viene rilasciato nell'acqua ed è particolarmente dannoso per la salute di lattanti e di bambini piccoli.
- Garanzia
L'apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Se entro 5 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito gratuitamente, a nostra discrezione. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
L'apparecchio da Lei acquistato dà diritto ad una garanzia di 5 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
OWIM GmbH & Co. KG
Stiftsbergstraße 1
D-74167 Neckarsulm
Model-No.: 104502-14-02
Version: 03 / 2015
Versione delle informazioni: 02 / 2015
Ident.-No.: 104502-14-02022015-DE/AT/CH
