BEDIENUNGSANLEITUNG IAN 104502 MIOMARE
Montage-, Bedienungs- und Sicherheitshinweise
FR CH

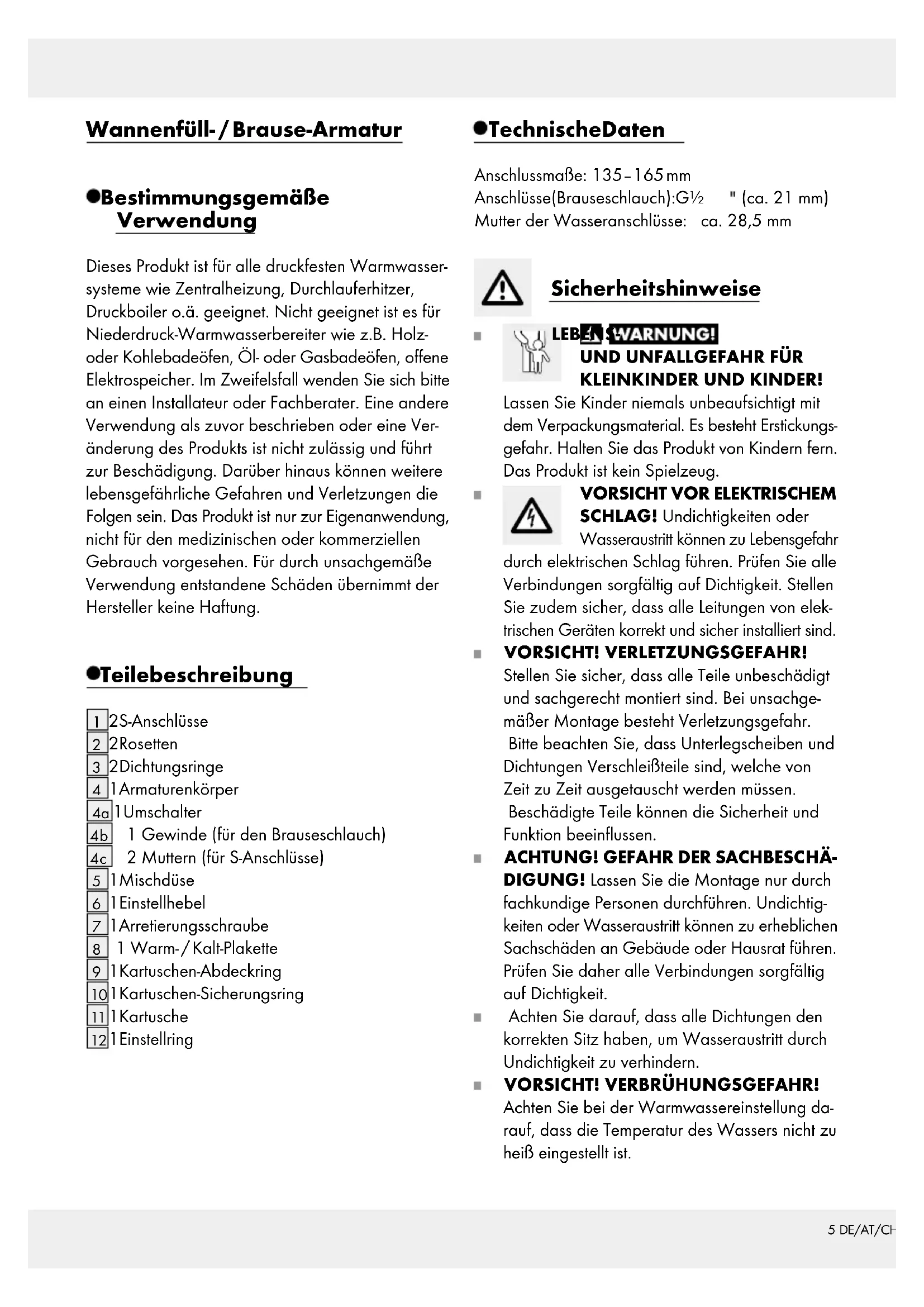

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5
Wannenfüll-/Brause-Armatur
●Bestimmungsgemäße Verwendung
Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Teilebeschreibung
12S-Anschlüsse
2 2Rosetten
3 2Dichtungsringe
41Armaturenkörper
4a1 Umschalter
4b 1 Gewinde (für den Brauseschlauch)
4c 2 Muttern (für S-Anschlüsse)
5 1 Mischdüse
6 1Einstellhebel
7 1 Arretierungsschraube
8 1 Warm-/Kalt-Plakette
9 1 Kartuschen-Abdeckring
101 Kartuschen-Sicherungsring
11 1 Kartusche
121 Einstellring
●TechnischeDaten
Anschlussmaße: 135-165 mm
Anschlüsse(Brauseschlauch):G½ " (ca. 21 mm)
Mutter der Wasseranschlüsse: ca. 28,5 mm
Sicherheitshinweise
LEBEN SWARNUNG! UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
VORSICHT VOR ELEKTRISCHEM SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensgefahr
durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
VORSICHT! VERBRÜHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!
●Montage
Armaturinstallieren
Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.
Drehen Sie vor der Installation die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern.
☐ Installieren Sie die Armatur an den Wandanschluß, wie in Abbildung A dargestellt.
Zubehör (Duschkopf und Brauseschlauch) \* anschließen:
Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.
☐ Schrauben Sie einen handelsüblichen Brauseschlauch* am Gewinde 4b fest.
☐ Befestigen Sie einen handelsüblichen Duschkopf* am Brauseschlauch*.
☐ Richten Sie sich zusätzlich nach den Montagehinweisen des Zubehörs.
* (nicht im Lieferumfang enthalten)
Armaturdurchspülen
Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. C).
□ Schrauben Sie die Mischdüse 5 ab.
☐ Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
☐ Schrauben Sie die Mischdüse anschließend wieder an.
Bedienung
In Betrieb nehmen
Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.
☐ Öffnen Sie die Haupt-Wasserzufuhr.
□ Heben Sie den Einstellhebel 6 an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
Heißwasser:
□ Schwenken Sie den Einstellhebel nach links.
Kaltwasser:
□ Schwenken Sie den Einstellhebel nach rechts.
☐ Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Einstellhebel in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit.
UmschalterWassereinlauf Wanne / Duschbrause
Wannenfüllung:
Drücken Sie den Umschalter 4a nach unten. Das Wasser fließt durch die Mischdüse 5.
Duschen:
☐ Ziehen Sie den Umschalter nach oben. Das Wasser fließt durch den Brauseschlauch und den angeschlossenen Duschkopf.
Hinweis: Wenn Sie den Wasserfluss mit dem Einstellhebel 6 abstellen, schaltet die Armatur automatisch auf Wannenfüllung um.
●Temperaturbegrenzung einstellen
Die Kartusche 11 dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).
⚠ VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben.
□ Stellen Sie die Haupt-Wasserzufuhr ab.
☐ Entfernen Sie die rot/blaue Warm-/Kalt-Plakette 8, vorsichtig mit einem kleinen, flachen Schraubendreher (siehe Abb. D).
☐ Lösen Sie die Arretierungsschraube 7 mit einem Innensechskantschlüssel durch Drehen gegen den Uhrzeigersinn.
⚠ VORSICHT! Schraube nicht vollständig herausdrehen, nur lösen, bis sich der Einstellhebel leicht abnehmen lässt.
□ Entnehmen Sie den Einstellhebel.
☐ Lösen Sie den Kartuschen-Abdeckring 9 von Hand und schrauben Sie dann den Kartuschen-Sicherungsring 10 mit Hilfe einer Rohrzange ab.
□ Ziehen Sie nun den Einstellring 12 mit Hilfe eines Schraubendrehers nach oben.
Hinweis: Entfernen Sie nicht die Kartusche.
- Platzieren Sie den Einstellring in gewünschter Position, wie in Abbildung E dargestellt.
☐ Ziehen Sie den Kartuschen-Sicherungsring 10 mit Hilfe der Rohrzange wieder auf dem Hebelarm fest. Befestigen Sie den Kartuschen-Abdeckring 9 von Hand.
☐ Setzen Sie den Einstellhebel wieder auf den Hebelarm und ziehen Sie die Arretierungsschraube mit einem Innensechskantschlüssel durch Drehen im Uhrzeigersinn fest.
Drücken Sie die rot/blaue Warm-/Kalt-Plakette 8 in die Öffnung.
□ Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.
● Wartung und Reinigung
Armatur pflegen und reinigen
Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:
■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.
□ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
☐ Schrauben Sie die Mischdüse 5 in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.
Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.
Informationen
Trinkbarkeit von Leitungswasser
☐ Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Gerät 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
