BEDIENUNGSANLEITUNG IAN 314861 MIOMARE
Montage-, Bedienungs- und Sicherheitshinweise
FR CH
MITIGEUR DE CUISINE MONOCOMMANDE

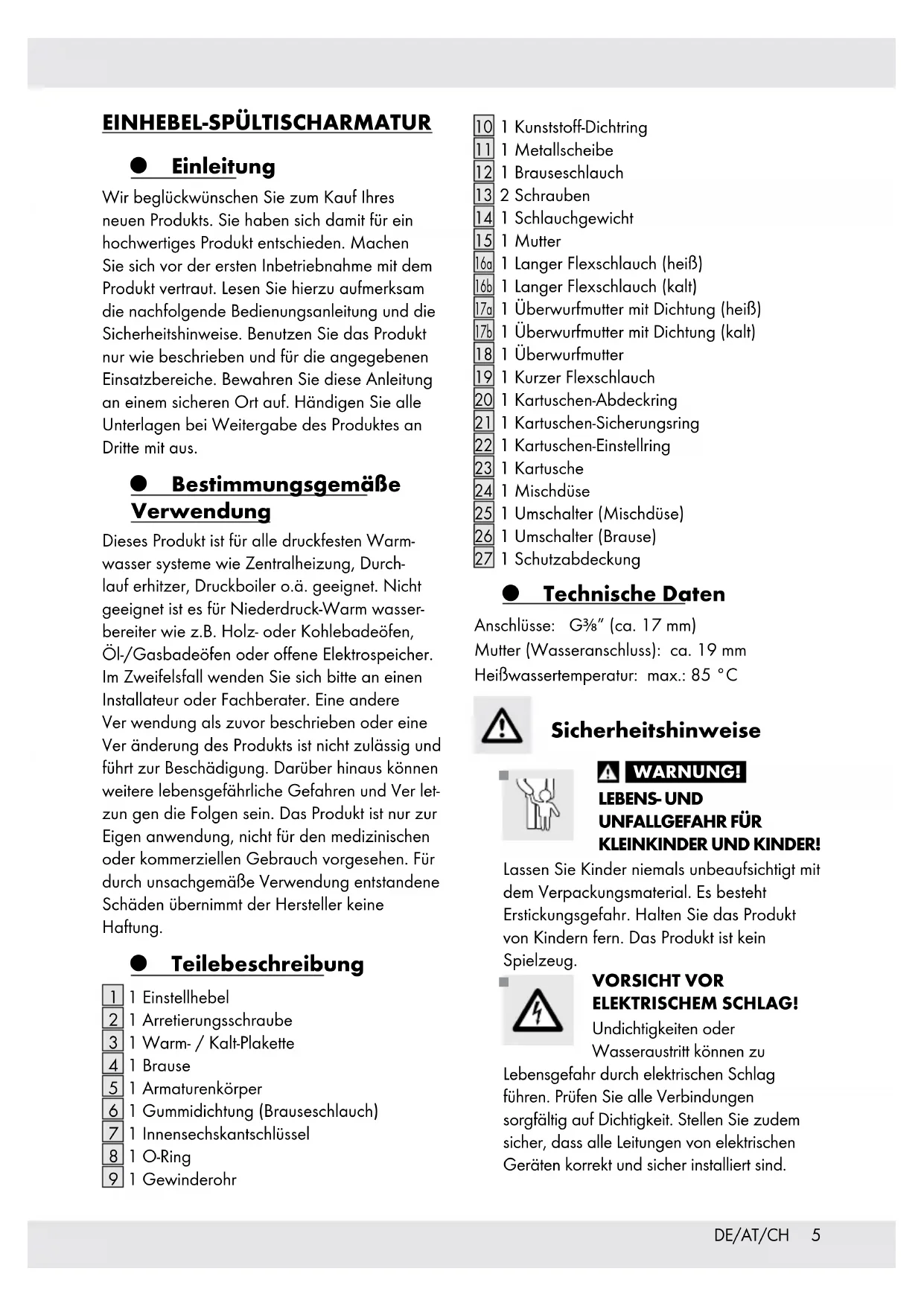

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist für alle druckfesten Warmwasser systeme wie Zentralheizung, Durchlauf erhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warm wasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl-/Gasbadeöfen oder offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Ver letzun gen die Folgen sein. Das Produkt ist nur zur Eigen anwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Teilebeschreibung
1 1 Einstellhebel
2 1 Arretierungsschraube
3 1 Warm- / Kalt-Plakette
4 1 Brause
5 1 Armaturenkörper
6 1 Gummidichtung (Brauseschlauch)
7 1 Innensechskantschlüssel
8 1 O-Ring
9 1 Gewinderohr
10 1 Kunststoff-Dichtring
11 1 Metallscheibe
12 1 Brauseschlauch
13 2 Schrauben
14 1 Schlauchgewicht
15 1 Mutter
16a 1 Langer Flexschlauch (heiß)
16b 1 Langer Flexschlauch (kalt)
17a 1 Überwurfmutter mit Dichtung (heiß)
17b 1 Überwurfmutter mit Dichtung (kalt)
18 1 Überwurfmutter
19 1 Kurzer Flexschlauch
20 1 Kartuschen-Abdeckring
21 1 Kartuschen-Sicherungsring
22 1 Kartuschen-Einstellring
23 1 Kartusche
24 1 Mischdüse
25 1 Umschalter (Mischdüse)
26 1 Umschalter (Brause)
27 1 Schutzabdeckung
● Technische Daten
Mutter (Wasseranschluss): ca. 19 mm
Heißwassertemperatur: max.: 85 °C
Sicherheitshinweise
WARNING!
LEBENS- UND
UNFALLGEFAHR FÜR
KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
VORSICHT VOR ELEKTRISCHEM SCHLAG!
Undichtigkeiten oder
Wasseraustritt können zu
Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile un- beschä digt und sachgerecht montiert sind. Bei un sach gemäßer Montage besteht Verletzungs gefahr. Bitte beachten Sie, dass Unterleg scheiben und Dichtungen Verschleiß teile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
■ ACHTUNG! GEFAHR DER
SACHBESCHÄDIGUNG! Lassen Sie
die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
Drehen Sie den Ausguss in die von Ihnen gewünschte Position. Achten Sie darauf, den Ausguss auf den Spültisch zu richten. Anderenfalls kann Wasseraustritt zu erheblichen Wasserschäden am Gebäude führen.
VORSICHT! VERBRÜHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!
● Montage
Armatur installieren
Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen.
- Installieren Sie die Armatur, wie in Abbildung A und F dargestellt.
⚠VORSICHT! Verbiegen Sie die
Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung.
Armatur durchspülen
Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. H):
Schrauben Sie die Mischoläse ab.
- Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
■ Schrauben Sie die Mischolste anschließend wieder an.
Bedienung
In Betrieb nehmen
Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.
- Öffnen Sie die Haupt-Wasserzufuhr.
■ Heben Sie den Einstellhebelan und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
Drücken Sie den Umschalter (Brausestrahl) um den Brausestrahl einzustellen.
Drücken Sie den Umschalter (Mischdüse) 25, um den Normalstrahl einzustellen.
Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Einstellhebel 1 in alle erlaubten Positionen. Prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit.
● Temperaturbegrenzung einstellen
Die Kartusche 23 dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).
⚠VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben.
■ Folgen Sie Abbildung G, um die Temperaturbegrenzung einzustellen.
■ Stellen Sie die Haupt-Wasserzufuhr ab.
Entfernen Sie die Warm-/Kalt-Plakete vorsichtig mit einem kleinen, flachen Schraubendreher.
Lösen Sie die Arretierungsschraube mit dem Innensechskantschlüssel 7 durch Drehen gegen den Uhrzeigersinn.
⚠VORSICHT! Schraube2 nicht vollständig herausdrehen. Nur lösen, bis sich der Einstellhebel 1 leicht abnehmen lässt.
Entnehmen Sie den Einstellhebe.
Lösen Sie den Kartuschen-Abdeckring 20 von Hand. Schrauben Sie dann den Kartuschen-Sicherungsring 21 mit einer Rohrzange ab.
Ziehen Sie nun den Kartuschen-Einstellring 22 mit einem Schraubendreher nach oben.
Hinweis: Entfernen Sie nicht die Kartusche 23.
Platzieren Sie den Kartuschen-Einstellring in ge wünschter Position (s. Abb. I).
Ziehen Sie den Kartuschen-Sicherungs ring 21 mit der Rohrzange wieder auf dem Armaturenkörper 5 fest. Befestigen Sie den Kartuschen-Abdeckring 20 von Hand.
Setzen Sie den Einstellhebel wieder auf den Armaturenkörper 5. Ziehen Sie die Arretierungsschraube 2 mit dem Innensechskantschlüssel 7 durch Drehen im Uhrzeigersinnfest.
Drücken Sie die Warm- / Kalt-Plakette.
■ Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.
● Wassersparfunktion
Die Kartusche in dieser Armatur verfügt über eine Ökofunktion. Diese vermindert die Durchflussmenge durch den Wasserhahn. Dadurch können Sie bis zu 50 % Wasser einsparen (s. Abb. J).
■ Heben Sie den Einstellhebel an, bis Sie einen leichten Widerstand spüren. In dieser Einstellung wird der Wasserfluss begrenzt.
■ Wenn Sie den Wasserfluss erhöhen wollen, heben Sie den Einstellhebel weiter an, bis
Sie den Widerstand überwunden haben.
● Energiesparfunktion
Die Kartusche in dieser Armatur verfügt über eine Energiesparfunktion.
Nur kaltes Wasser fließt aus, wenn der Einstellhebel 1 in die mittlere Position gestellt wird, und reduziert so den Energieverbrauch (s. Abb. K).
● Wartung und Reinigung
Armatur pflegen und reinigen
Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:
■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.
■ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
Schrauben Sie die Mischdise in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.
Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Informationen
Trinkbarkeit von Leitungswasser
Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Anderenfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
