Introduzione

Le telecamere in bianco e nero Honeywell L-Series sono il prodotto ideale per le quotidiane applicazioni di sorve-glianza grazie a caratteristiche e prestazioni eccezionali. Le funzionalità pronte all'uso di questo prodotto sono progettate per offrire una qualità elevata delle immagini in applicazioni standard e necessitano di regolazione minima, o nessuna regolazione, dopo l'installazione.

Immagine 1 Panoramica della telecamera

Adattatore attacco C/CS:

Attacco C: ruotare in senso antiorario

Attacco CS: ruotare in senso orario

Anello di regolazione della messa a fuoco posteriore

Connettore per l'attacco dell'obiettivo Auto Iris

Vite di fermo: allentare l'anello di bloccaggio con un cacciavite Phillips per regolare l'anello di montaggio.

Caratteristiche

• CCD in bianco e nero da 1/3 pollice
- Adattatore dell'attacco dell'obiettivo regolabile C/CS
- Eccellente rapporto segnale/disturbo, superiore a 50 dB
- Sensibilità inferiore a 0,1 lux per prestazioni eccellenti in condizioni di bassa illuminazione
- Compatibile con obiettivo Video Iris (VSD) o Auto Iris Direct Drive (DC)
- Funzionamento a 12 VCC/24 VCA o 230 VCA (in base al modello)

Prima di iniziare

Prima di procedere al montaggio della telecamera in bianco e nero L-Series, leggere la guida con attenzione.

Conservare la guida per riferimento futuro.

Aprire la confezione

Verificare che la confezione contenga tutti gli articoli elencati nel modulo d'ordine e nella ricevuta. La confezione del modello L-Series contiene, oltre a questa Guida per l'utente:

• Una telecamera in bianco e nero L-Series
• Un attacco per l'obiettivo Auto Iris

In caso di parti mancanti o danneggiate, contattare il rivenditore o l'Assistenza Clienti Honeywell (vedere la sezione Contatti sul retro del manuale).

Nota Per completare l'installazione sarà inoltre necessario un cacciavite Phillips.

Impostazioni della telecamera

Funzioni della telecamera

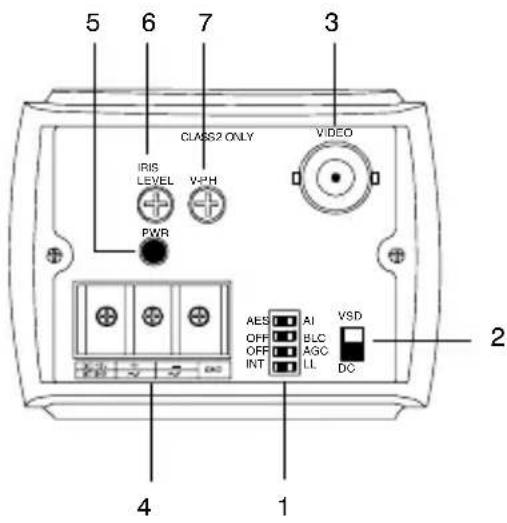

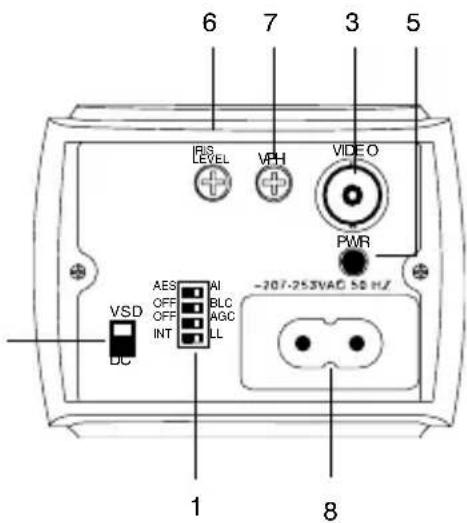

Immagine 2 Vista posteriore della telecamera

Bassa tensione

(HCM574L, HCM384L,

HCM584LX, HCM404LX)

Alimentazione di rete 230 V -

Tensione di alimentazione

(HCM585LX, HCM405LX)

5 6 7 3 CLASS2 ONLY IRIS LEVEL VPH PWR VIDEO AES AI VSD OFF BLC OFF AGC INT LL DC 4 1 2

6 7 3 5 IBS LEVEL VPH VIDEO PWR -207-253VAC 50 Hz AES AI OFF BLC OFF AGC INT LL DC 1 8

LEGENDA

La casella ombreggiata indica impostazione

dell'interruttore predefinita.

Legenda

Descrizione

1	Interruttori DIP per impostazioni della modalità (vedere Immagine 3)
2	Interruttore di selezione per l'obiettivo Auto Iris, VSD per Video o DC per Direct Drive
3	Connettore per l'uscita Video
4	Connettore per l'alimentazione (24 VCA: 3 terminali) - Solo modello a bassa tensione
5	Indicatore LED alimentazione
6	Regolazione livello Iris DC, per l'utilizzo con obiettivo Iris DC
7	Regolazione della fase di voltaggio, per l'utilizzo con l'aggancio in fase
8	Connettore alimentazione di rete 230 V

Impostazione della telecamera

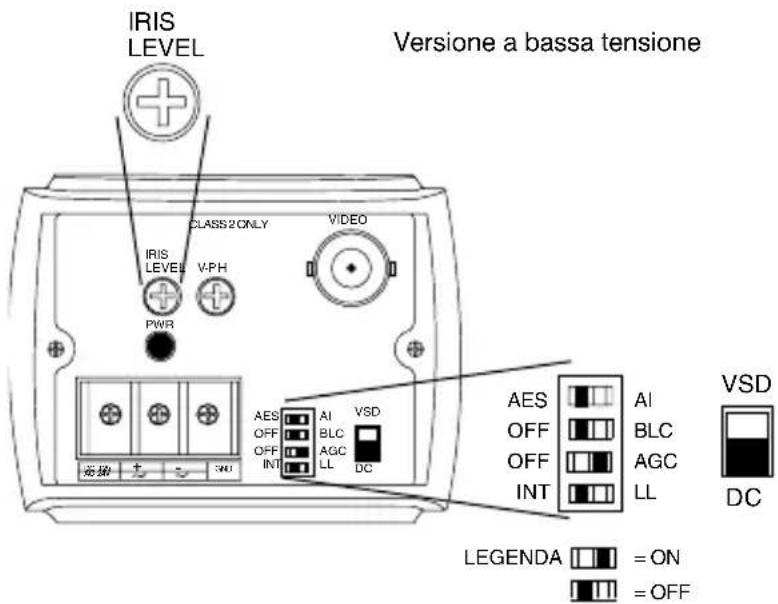

Immagine 3 mostra le impostazioni dell'interruttore DIP per le unità produttive. Il controllo del guadagno automatico (AGC, Automatic Gain Control) è impostato su ON.

Immagine 3 Impostazioni dell'interruttore DIP per le unità produttive

IRIS LEVEL CLASS 2 ONLY VIDEO IRIS LEVEL V-PH PWR AES AI VSD OFF BLC OFF AGC INT LL DC LEGENDA = ON = OFF Versione a bassa tensione AES AI OFF BLC OFF AGC INT LL VSD DC

Selezione dell'obiettivo

Obiettivo fisso

Impostare l'interruttore AES/AI sul retro della telecamera (vedere Immagine 3) su AES.

Obiettivo Varifocal Auto Iris

Gli obiettivi Varifocal Auto Iris (Direct Drive [DC] o Video Drive [VSD]) sono collegati alla telecamera tramite una presa quadrata a 4 pin posizionata sul lato della telecamera. Impostare l'interruttore AES/AI DIP su AI.

Per impostare un'esposizione differente, vedere Compensazione di retroilluminazione (BLC, Backlight Compensation) a pagina 5.

1. Impostare l'interruttore VSD/DC sul retro della telecamera su DC. Impostare l'interruttore AES/AI DIP su AI.

2. Ruotare lentamente il potenziometro IRIS LEVEL fino a quando l'immagine sul monitor raggiunge la nitidezza migliore e non è troppo luminosa.

Obiettivo Video Drive (VSD)

Impostare l'interruttore VSD/DC sul retro della telecamera (vedere Immagine 3) su VSD.

Compensazione di retroilluminazione (BLC, Backlight Compensation)

In presenza di troppa luce (ad esempio, se nell'ambiente è presente una finestra), la telecamera tenta di effettuare una compensazione riducendo l'esposizione generale, di conseguenza le aree intorno alla finestra diventano troppo scure. Impostare l'interruttore BLC su ON per eliminare l'effetto contorno.

Controllo del guadagno automatico (AGC, Automatic Gain Control)

Questa funzionalità consente di migliorare la qualità delle immagini quando il livello di illuminazione dell'ambiente è basso. Se impostata su OFF, il miglioramento massimo è di 11 dB. Se impostata su ON, il miglioramento massimo è di 30 dB.

Selezione della sincronizzazione (LL/INT, Synchronization Selection)

Questo interruttore consente di selezionare la modalità di sincronizzazione della telecamera. Quando la telecamera è collegata a un'alimentazione CA, la modalità Aggancio in fase (LL, Line Lock) viene utilizzata per agganciare la frequenza dei fotogrammi della telecamera su una frequenza tale per cui ogni telecamera del sistema viene sincronizzata sulla medesima frequenza dell'alimentazione CA della telecamera di riferimento, eliminando il problema del salto di quadro. L'impostazione predefinita è LL.

ATTENZIONE! L'interruttore LL/INT deve essere impostato su INT quando utilizzato a 12 VCC.

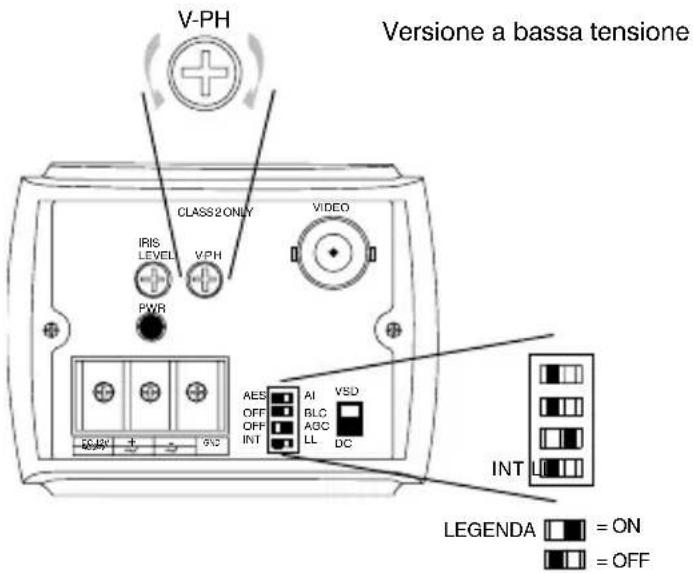

V-PH Versione a bassa tensione CLASS2ONLY IRIS LEVEL VPH PWR VIDEO AES OFF OFF INT AI BLC AGC LL DC AIS VSD INT LEGENDA = ON = OFF

Potenziometro di regolazione della fase con aggancio in fase

Quando la telecamera è in modalità Aggancio in fase (LL, Line Lock) è possibile regolare il punto del ciclo CA in cui viene attivata la telecamera. Questa funzionalità consente di sincronizzare le telecamere collegate a fasi diverse.

Il potenziometro di regolazione V-PHASE consente di regolare di 270° il punto di attivazione della fase di aggancio in fase. Ruotando il potenziometro in senso orario viene anticipato il punto di attivazione, ruotandolo in senso antiorario viene ritardato. Se tutte le telecamere in un sistema sono nella medesima fase, non sarà necessaria alcuna regolazione della fase di aggancio in fase.

Installazione dell'obiettivo

Regolazione della messa a fuoco posteriore

La regolazione della messa a fuoco posteriore si trova sul lato anteriore dell'alloggiamento della telecamera e consente di regolare la distanza focale posteriore o la messa a fuoco dell'immagine.

La gamma di regolazione consente di utilizzare attacchi C o CS dell'obiettivo senza la necessità di un anello distanziatore.

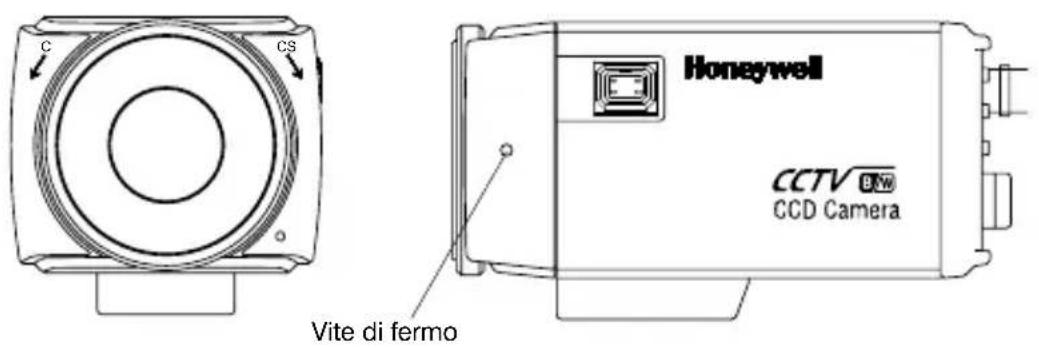

Immagine 4 Attacco C/CS

C CS Honeywell CCTV CD Camera Vite di fermo

1. Allentare la vite di fermo con un cacciavite Phillips.
2. Regolare l'anello di messa a fuoco per mettere a fuoco l'immagine.
3. Serrare nuovamente la vite di fermo.

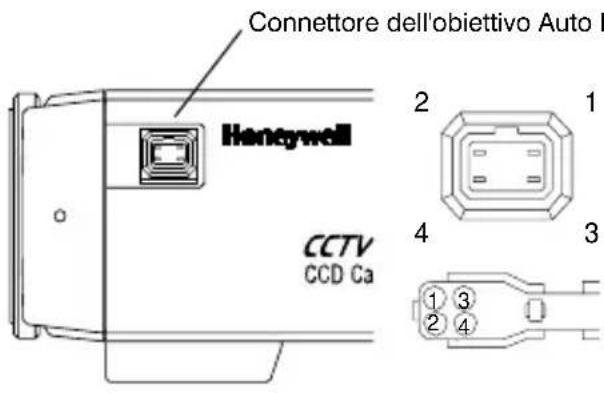

Immagine 5 Definizione di pin dell'obiettivo DC e VSD

Connettore dell'obiettivo Auto I Honeywell CCTV CCD Ca 2 1 4 3 1 3 2 4

Pin Obiettivo DC (Direct Drive) Obiettivo Video (VSD)

1 CTRL - Alimentazione (+12 V)
2	C	T	R	L	+	N	C
3 DRV + Segnale video
4	D	R	V	-	G	N	D
	Impostare l'interruttore di selezione su DC.				Impostare l'interruttore di selezione su VSD.

Completamento dell'installazione

Montaggio della telecamera

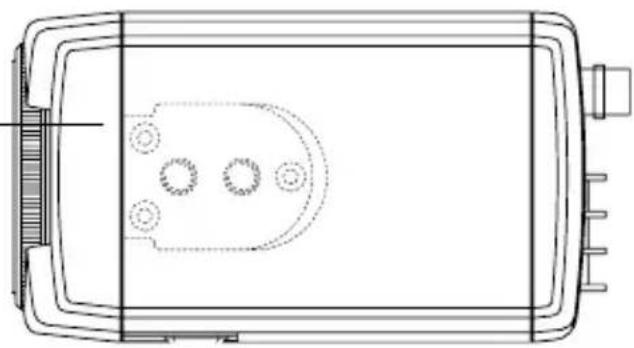

I punti di innesto si trovano nella parte superiore della telecamera per il montaggio su staffa o treppiede. Sono adatti a viti di montaggio di dimensioni standard 1/4 x 20. Questa staffa può essere svitata e montata sul lato opposto della telecamera, in base alle esigenze. La staffa di montaggio deve essere in grado di sopportare il peso della telecamera e dell'obiettivo.

Nota

Alcuni codici di installazione stabiliscono che la staffa di montaggio deve essere in grado di supportare un peso pari a quattro volte il peso totale di telecamera e obiettivo.

Immagine 6 Montaggio della telecamera

Svitare le tre viti di fissaggio della staffa e montare la staffa sull'altro lato della telecamera.

Collegamento della telecamera

1. Collegare il connettore VIDEO sul retro della telecamera al connettore ingresso video del monitor.
2. Collegare la telecamera a un alimentatore adatto per l'installazione.

HCM574L, HCM384L, HCM584LX, HCM404LX: alimentatore da 12 VCC o 24 VCA

HCM585LX, HCM405LX: alimentatore da 230 V

1. Inserire la spina nella presa. Il LED di alimentazione (PWR) si accende, segnalando che la telecamera è alimentata. In caso contrario, verificare le connessioni e la fonte di alimentazione.

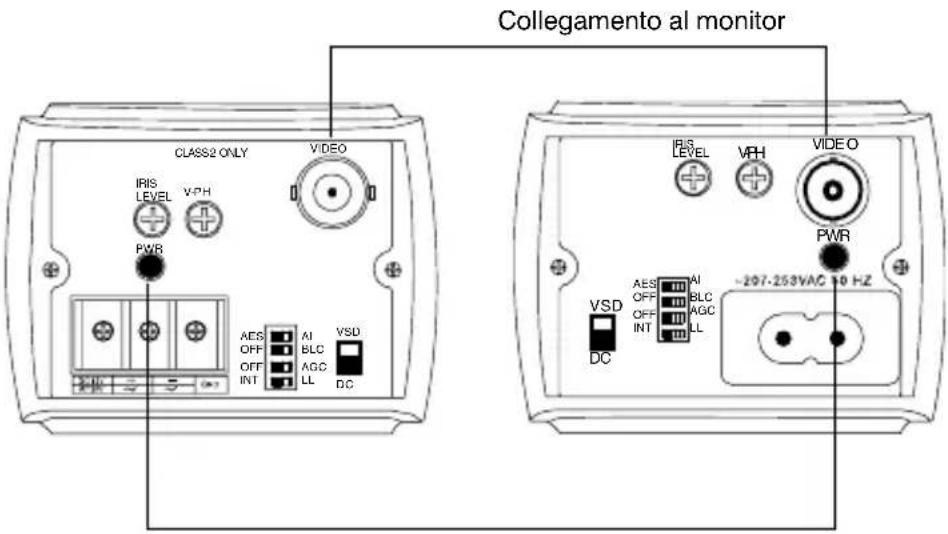

Immagine 7 Connessioni della telecamera

Bassa tensione

(HCM574L, HCM384L,

HCM584LX, HCM404LX)

Alimentazione di rete 230 V—

Tensione di alimentazione

(HCM585LX, HCM405LX)

Collegamento al monitor CLASS2 ONLY VIDEO IRIS LEVEL VPH PWR AES OFF AI BLC AGC LL VSD DC VSD DC IBIS LEVEL VPH VIDEO PWR AES OFF AI BLC AGC LL -207-258VAC 10 HZ

LED alimentazione

Garanzia e assistenza

In base ai termini e alle condizioni elencati nella garanzia del prodotto, durante il periodo di garanzia Honeywell provvederà a sostituire, come unica opzione, gratuitamente, qualsiasi prodotto difettoso restituito prepagato.

Nel caso in cui si verificasse un problema con un prodotto

Honeywell, contattare l'Assistenza Clienti al numero

1.800.796.CCTV (solo Nord America) per ottenere supporto o per richiedere un numero di autorizzazione per la restituzione del prodotto (RMA, Return Merchandise Authorization). Per Europa e Regno Unito, contattare il proprio rivenditore Honeywell.

Assicurarsi di avere a portata di mano il numero del modello e il numero di serie e di essere a conoscenza della natura del problema da comunicare al rappresentante del servizio tecnico.

Per tutte le restituzioni, i cambi o i crediti è necessaria la previa autorizzazione. Gli articoli inviati a Honeywell senza un numero di autorizzazione per la restituzione del prodotto (RMA, Return Merchandise Authorization) potrebbero essere respinti.

Specifiche

Nota Queste specifiche si riferiscono a tutti i modelli, se non diversamente specificato.

HCM574L HCM584LX HCM585LX

Modalità operativa
Sensore immagini:	CCD (B/W) Super HAD 1/3"
Standard video: EIA CCIR
Sistema di scansione:	525 linee, interlacciamento 2:1	625 linee, interlacciamento 2:1
Numero di pixel (Orizz. x Vert.):	768 x 494	752 x 582

HCM574L HCM584LX HCM585LX

Illuminazione minima:	>0,07 lux @ F1.2 (50 IRE, AGC ON)
Risoluzione orizzontale:	570 TVL 580 TVL
Uscita video: 1 Vp-p a 75 Ohm
Sistema di sincronizzazione	Aggancio in fase/interno
Rapporto S/N: >50 dB
Controllo del guadagno automatico (AGC, Automatic Gain Control):	On/Off
ALC: EE/VSD/DC
Otturatore elettronico automatico (AES, Automatic Electronic Shutter):	1/60 - 1/100.000 sec
Attacco obiettivo:	Attacco C/CS (regolabile):
BLC: On/Off
Gamma: 0.45
Specifiche elettriche
Tensione in ingresso:	12 VCC/24 VCA 230 VCA
Intervallo di tensione in ingresso:	11 - 16 VCC, 17 - 28 VCA 230 VCA ± 10%
Consumo di energia:	2 W (massimo)	2 W (massimo) 3.2 W (massimo)
Specifiche meccaniche
Dimensioni: (L x A x P)	2,68 x 2,2 x 4,72 poll. (68 x 56 x 120 mm)	2,68 x 2,2 x 5,51 poll. (68 x 56 x 140 mm)
Peso: 0,77 lb (0.350 kg)	0,84 lb	(0,380 kg)

Condizioni ambientali

Temperatura: Operativa: da 14°F a 122°F (da -10°C a +50°C)

Immagazzinaggio: da -4°F a 158°F(da -20°C a +70°C)

Normative

Emissioni: FCC, CE (EN55013)

Immunità: CE (EN50130-4)

Sicurezza: UE: 73/23/EEC LVD

Nota Queste specifiche si riferiscono a tutti i modelli, se non diversamente specificato.

HCM384L HCM404LX HCM405LX
Modalità operativa

Sensoreimmagini:	CCD (B/W) Super HAD 1/3"
Standard video: EIA CCIR
Sistema discansione:	525 linee, interlacciamento 2:1	625 linee, interlacciamento 2:1
Numero di pixel (Orizz. x Vert.):	510 x 492 500 x 582
Illuminazioneminima:	< 0,05 lux @ F1.2 (50 IRE, AGC ON)
Risoluzione orizzontale:	380 TVL 400 TVL
Uscita video: 1 Vp-p a 75 Ohm
Sistema disincronizzazione	Aggancio in fase/interno
Rapporto S/N: > 50 dB
Controllo del guadagno automatico(AGC, Automatic Gain Control):	On/Off
ALC: EE/VSD/DC

HCM384L HCM404LX HCM405LX

Otturatore	1/60 -	1/50 - 1/100.000 sec
elettronico automatico(AES, Automatic Electronic Shutter):	1/100.000 sec
Attacco obiettivo:	Attacco C/CS (regolabile):
BLC: On/Off
Gamma: 0.45

Specifiche elettriche

Tensione in ingresso:	12 VCC/24 VCA 230 VCA
Intervallo di tensione in ingresso:	11 - 16 VCC, 17 - 28 VCA 230 VCA ± 10%
Consumo di energia:	2 W (massimo)	2 W (massimo)	3.2 W (massimo)

Specifiche meccaniche

Dimensioni:	2,68 x 2,2 x 4,72 poll.	2,68 x 2,2 x
(L x A x P)	(68 x 56 x 120 mm)	5,51 poll. (68 x 56 x 140 mm)

Peso: 0,77 lb (0,350 kg) 0,84 lb (0,380 kg)

Condizioni ambientali

Temperatura: Operativa: da 14°F a 122°F (da -10°C a +50°C)

Immagazzinaggio: da -4°F a 158°F(da -20°C a +70°C)

Normative

Emissioni: FCC, CE (EN55013)

Immunità: CE (EN50130-4)

Sicurezza: UE: 73/23/EEC LVD
