GEBRUIKSAANWIJZING HCM384L HONEYWELL

Gebruikers- handleiding

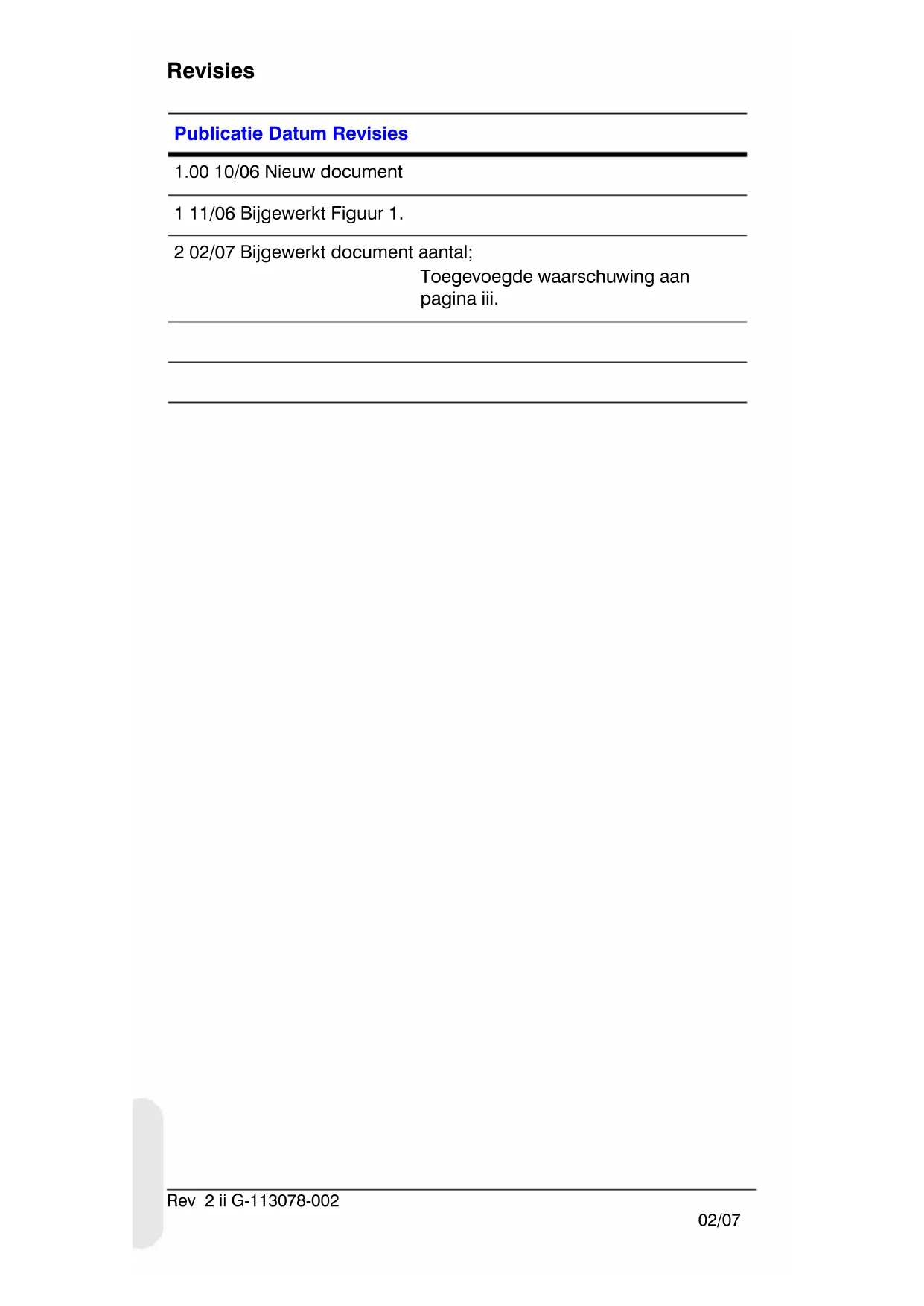

Publicatie Datum Revisies

1.00 10/06 Nieuw document

1 11/06 Bijgewerkt Figuur 1.

2 02/07 Bijgewerkt document aantal;

Toegevoegde waarschuwing aan pagina iii.

Installatie en onderhoud mogen alleen uitgevoerd worden door gekwalificeerd en ervaren personeel om te voldoen aan alle plaatselijke codes en om uw garantie te behouden.

WAARSCHUWING! De 12 VDC/24 VAC-modellen vereisen het gebruik van CSA-gecertificeerd/UL-opgenomen klasse 2-stroomadapters om naleving van elektrische veiligheidsstandaards te garanderen.

Wanneer een STEKKER of een ander stroomverbinding wordt gebruikt om het apparaat van het stroomnet te ontkoppelen, dient deze ten alle tijden bedienbaar te zijn.

Aparte afvalinzameling voor elektrische en elektronische apparatuur (AEEA). Juiste

afvalverwijdering van dit product (van toepassing in de Europese Unie en andere Europese landen met gescheiden afvalverwijderingssystemen). Dit product dient aan het einde van het gebruiksleven volgens de van toepassing zijnde plaatselijke wetgeving en procedures vernietigd te worden.

Verklaring van de grafische symbolen

WAARSCHUWING

RISICO VAN ELEKTRISCHE SCHOK NIET OPENEN

DIT SYMBOOL GEEFT AAN DAT ZICH BINNEN HET APPARAAT GEVAARLIJKE VOLTAGE BEVINDT DIE EEN RISICO VORMT OP EEN ELEKTRISCHE SCHOK.

LET OP: OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN MAG DE BEHUIZING NIET VERWIJDERD WORDEN, IN HET INSTRUMENT BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. RAADPLEEG VOOR SERVICE GEKWALIFICEERD ONDERHOUDSPERSONEEL

DIT SYMBOOL GEEFT AAN DAT BELANGRIJKE BEDIENINGS- EN ONDERHOUDSINSTRUCTIES BIJ DIT APPARAAT GELEVERD WORDEN.

FCC-verklaring van naleving

Informatie voor de gebruiker: Deze apparatuur is getest op en voldoet aan de limieten voor een klasse A-digital apparaat. Ingevolge deel 15 van de FCC-regels zijn deze begrenzingen ontwikkeld om redelijke bescherming te bieden tegen schadelijke interferentie wanneer de apparatuur gebruikt wordt in een commerciële omgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan dit apparaat schadelijke interferentie van radiocommunicatie veroorzaken. Gebruik van dit apparaat in een woonomgeving zal waarschijnlijk schadelijke interferentie veroorzaken en in dit geval zal de gebruiker de interferentie op eigen kosten dienen aan te passen.

Let op Veranderingen of modificaties die niet uitdrukkelijk goedgekeurd zijn door de partij die verantwoordelijk is voor naleving, kunnen uw recht op bediening van het apparaat doen vervallen.

Conformiteitsverklaring van de fabrikant

De fabrikant verklaart dat de apparatuur die bij deze handleiding geleverd wordt, conform de essentiële beschermingsbepalingen van de EMC-richtlijn 89/336/EEC en de Low Voltage Directive LVD 73/23 EEC is, waarmee voldaan wordt aan de bepalingen van standaards EN 55013 voor emissies.

Inhoud

Introductie .... 1

Eigenschappen 1

Voor u begint 2

Alles uitpakken 2

Camera-instellingen 3

Camerafuncties 3

Instellen van uw camera 4

Het kiezen van de lens 4

Vaste lens 4

Varifocale Auto irislens 4

Compenseren van achtergrondverlichting

Synchronisatieselectie (LL/INT) 5

Fase-instelling van de Linelock Potentiometer 6

Installeren van de lens 7

Het aanpassen van de backfocus 7

Het voltooien van de installatie 9

Monteren van de camera 9

Aansluiten van de camera ..... 10

Garantie en service 11

Specificaties 11

Introductie

De Honeywell L-serie monochrome camera's zijn ideaal voor gebruik in dagelijkse bewakingstoepassingen. De L-serie monochrome camera's zijn ontwikkeld voor uitstekende waarde en prestatie voor dagelijks gebruik. De camera's, die voorzien zijn van alle mogelijke toepassingen, zijn ontwikkeld voor hoge afbeeldingskwaliteit in standaardtoepassingen en behoeven weinig aanpassing na installatie.

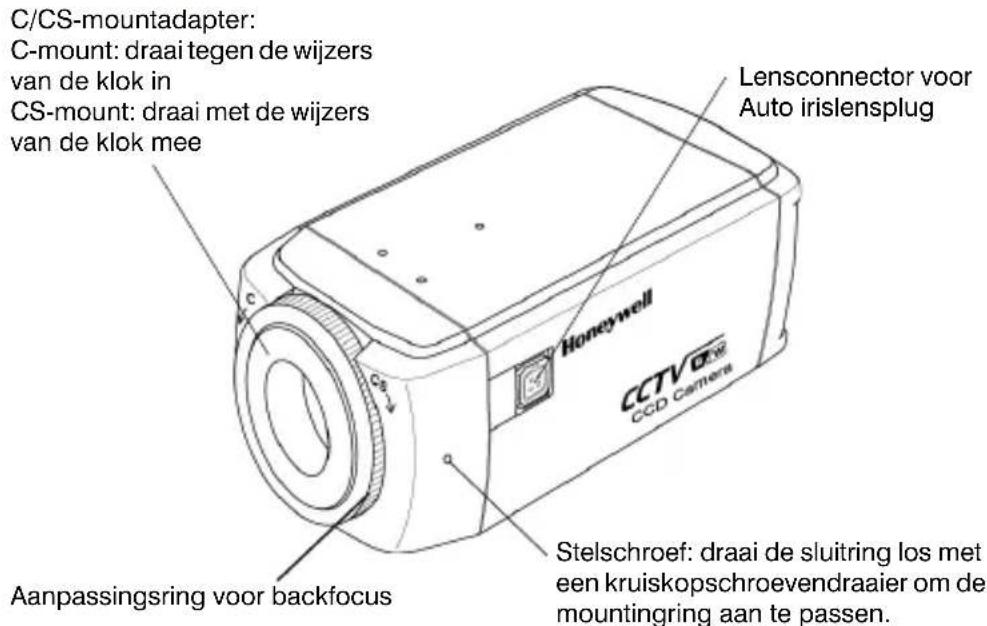

Figuur 1 Overzicht van de camera

C/CS-mountadapter: C-mount: draai tegen de wijzers van de klok in CS-mount: draai met de wijzers van de klok mee Lensconnector voor Auto irislensplug Honeywell CCTV CCD Camera Aanpassingsring voor backfocus Stelschroef: draai de sluitring los met een kruiskopschroevendraaier om de mountingring aan te passen.

Eigenschappen

• 1/3" Monochrome CCD
• C/CS-regelbare lensmountadapter
- Uitstekende signaal-tot-ruisverhouding van meer dan 50 dB
- Gevoeligheid voor minder dan 0,1 lux laag licht voor uitstekende prestaties bij omstandigheden met weinig licht
- Compatibel met Video Iris (VSD) of Direct Drive (DC) Auto irislens
- 12 VDC/24 VAC of 230 VAC werking (afhankelijk van het model)

Voor u begint

Lees deze handleiding zorgvuldig door voor u de L-serie-monochrome camera installeert.

Bewaar deze handleiding. U kunt hem in de toekomst nodig hebben.

Alles uitpakken

Controleer of de items die u ontvangen hebt, overeenkomen met de items die vermeld staan op het bestelformulier en de pakbon. De L-serie-verpakdoos dient, naast deze gebruikershandleiding, het volgende te bevatten:

• Een L-serie-monochrome camera
• Een Auto irislensplug

Als er onderdelen ontbreken of beschadigd zijn, dient u contact op te nemen met de dealer bij wie u de camera gekocht hebt of bel de Honeywell Klantenservice (zie Contactinformatie op de achterkant van deze handleiding).

Opmerking U hebt ook een kruiskopschroevendraaier nodig om de installatie te voltooien.

Camera-instellingen

Camerafuncties

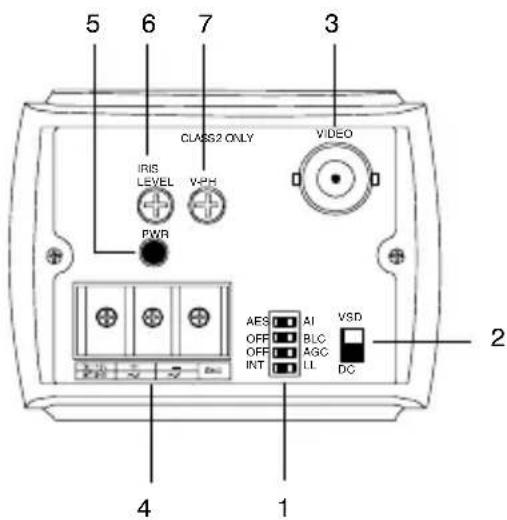

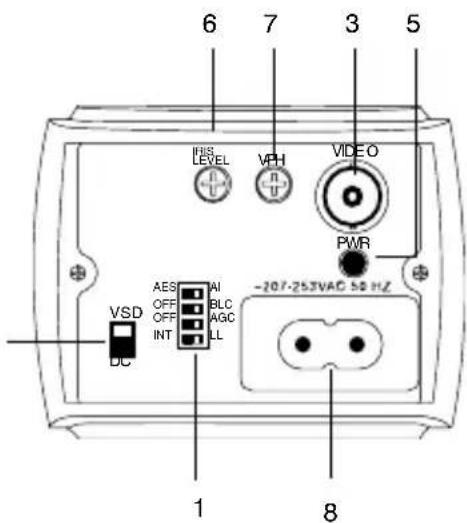

Figuur 2 Achteraanzicht van de camera

Laag voltage

(HCM574L, HCM384L,

HCM584LX, HCM404LX)

Netaansluiting 230V—-lijnvoltag

(HCM585LX, HCM405LX)

5 6 7 3 CLASS2 ONLY IRIS LEVEL VPH PWR VIDEO AES AI VSD OFF BLC OFF AGC INT LL DC 4 1 2

6 7 3 5 IFRS LEVEL VPH VIDEO PWR -207-253VAC 50 Hz AES AI OFF BLC OFF AGC INT LL DC 1 8

LEGENDA

=ON

= OFF

Het donkerdere vakje geeft de standaardinstelling

van de schakelaar weer.

Legenda

#	B	e	s	c	h	r	i	j	v
1	DIP-schakelaars voor modusinstellingen (zie Figuur 3)
2	Selectieschakelaar voor Auto irislens, VSD voor Video of DC voor Direct Drive
3	Video-outputconnector
4	Stroominputconnector (24 VAC: 3 terminals) - Alleen laag voltagemodel
5	Stroom LED-indicator
6	DC Iris niveauaanpassing, voor gebruik met DC Iris lens
7	V-Fase aanpassing, voor gebruik met Linelock
8	Netaansluiting 230V-lijnvoltage-voedingsaansluiting

Instellen van uw camera

Figuur 3 laat de fabrieksinstellingen van de DIP- schakelaars zien. Automatic Gain Control (AGC) is ingesteld op ON.

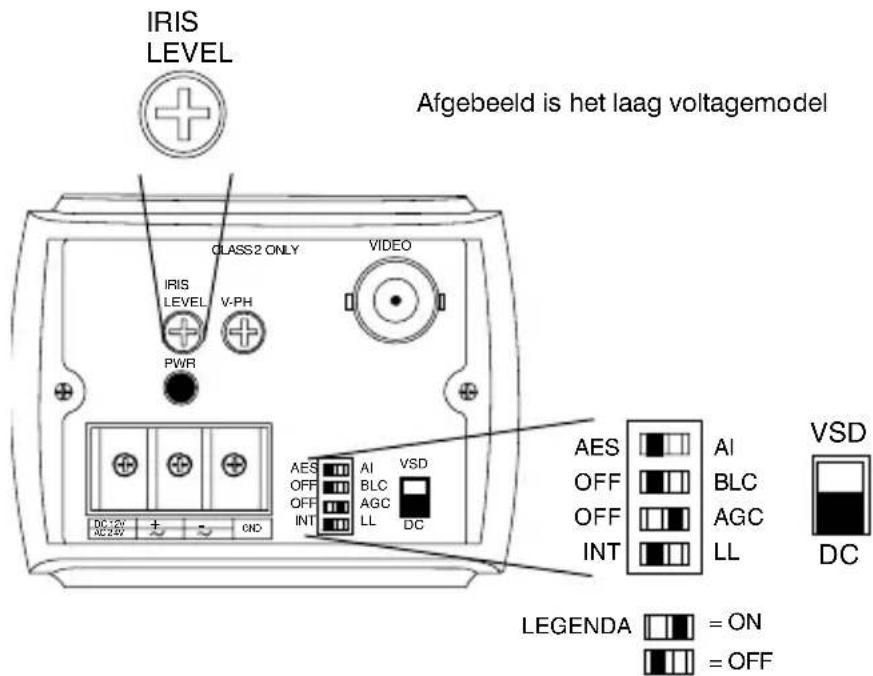

Figuur 3 Fabriekinstellingen DIP-schakelaars

IRIS LEVEL IFGEbeeld is het laag voltagemodel CLASS2 ONLY VIDEO IRIS LEVEL V-PH PWR AES OFF OFF INT AI BLC AGC LL VSD AIS OFF OFF INT AI BLC AGC LL LEGENDA = ON = OFF VSD DC

Het kiezen van de lens

Vaste lens

Stel de AES/Al-schakelaar op de achterkant van de camera in (zie Figuur 3) op AES.

Varifocale Auto irislens

Varifocale Auto irislenzen (Direct Drive [DC] of Video Drive [VD]) worden aangesloten op de camera door middel van een 4-pins vierkante aansluiting die zich aan de zijkant van de camera bevindt. Stel de AES/AI-DIP-schakelaar in op AI.

Voor het instellen van een andere belichting, zie Compenseren van achtergrondverlichting (Backlight Compensation of BLC) op pagina 5.

1. Stel de VSD/DC-schakelaar aan de achterkant van de camera in op DC. Stel de AES/AI-DIP-schakelaar in op AI.
2. Draai langzaam aan de IRIS LEVEL-potentiometer tot het beeld op de monitor zo helder mogelijk en niet te licht is.

Video Drive (VSD)-lens

Stel de VSD/DC-schakelaar aan de achterkant van de camera in (zie Figuur 3) op VSD.

Compenseren van achtergrondverlichting (Backlight Compensation of BLC)

Als er te veel licht is (bijvoorbeeld omdat er een raam in de opname is), zal de camera dit proberen te compenseren door het verminderen van de totale belichting, met als gevolg dat de gedeelten rondom het raam te donker worden. Draai de BLC-schakelaar op ON om het silhouette effect te elimineren.

Automatische versterkingsregeling (Auto Gain Control, of AGC)

Deze functie kan de beeldkwaliteit verbeteren wanneer het lichtniveau van de opname laag is. Indien ingesteld op OFF, is de maximumversterking 11 dB. Indien ingesteld op ON, is de maximumversterking 30 dB.

Synchronisatieselectie (LL/INT)

Deze schakelaar selecteert de synchronisatiemodus van de camera. Wanneer de camera is aangesloten op een AC-voorziening, wordt de Linelock (LL)-modus gebruikt om de framesnelheid van de camera vast te zetten op de frequentie zodat elke camera in het systeem op hetzelfde punt op de cyclus van de AC-voorziening getriggerd wordt. De standaardinstelling is LL.

WAARSCHUWING! De LL/INT-schakelaar moet ingesteld worden op INT, wanneer het apparaat werkt vanaf 12 VDC.

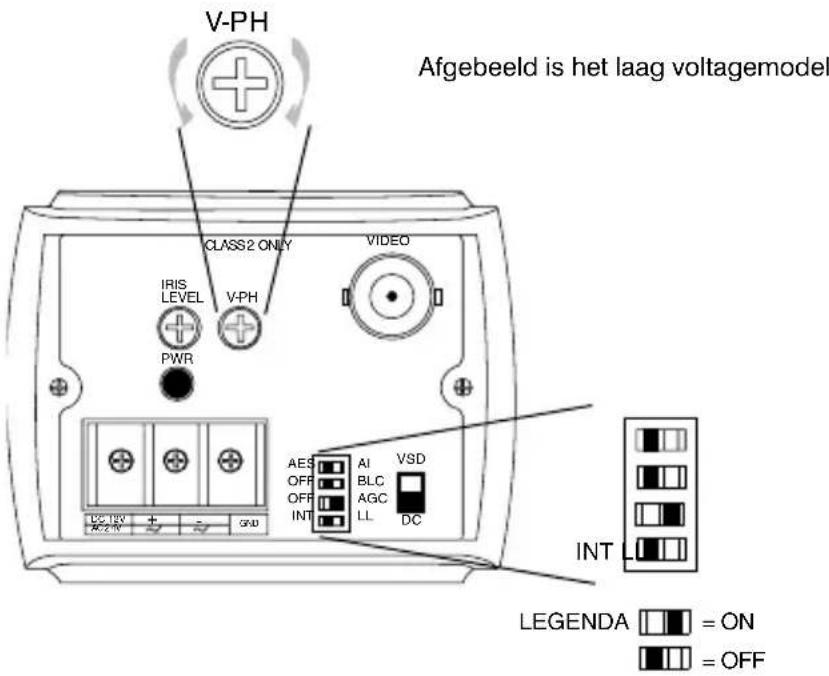

V-PH Afgebeeld is het laag voltagemodel CLASS2 ONLY VIDEO IRIS LEVEL V-PH PWR AES OFF OFF INT DC 12V AC 2.4V - - GRID AI BLC AGC LL VSD DC INT LEGENDA = ON = OFF

Fase-instelling van de Linelock Potentiometer

Wanneer de camera in Linelockmodus is, is het mogelijk het punt in de AC-cyclus waarop de camera triggert aan te passen. Deze functie zorgt dat camera's die aangesloten zijn op verschillende fases gesynchroniseerd worden.

De aanpassingspotentiometer voor V-PHASE zorgt dat het triggerpunt voor de linelock met 270° kan worden aangepast. Het tegen de wijzers van de klok in draaien van de potentiometer brengt het triggerpunt naar voren en het met de wijzers van de klok mee draaien verlegt het triggerpunt naar achteren. Als alle camera's in een systeem op dezelfde fase zitten hoeft er geen aanpassing van de linelockfase gedaan te worden.

Installeren van de lens

Het aanpassen van de backfocus

De aanpassing van de backfocus is toegankelijk aan de voorzijde van de camerabehuizing om de lengte van de backfocus of beeldfocus aan te passen.

Het aanpassingsbereik zorgt ervoor dat zowel C- als CS-mountlenzen gebruikt kunnen worden zonder dat er een afstandsring gebruikt hoeft te worden.

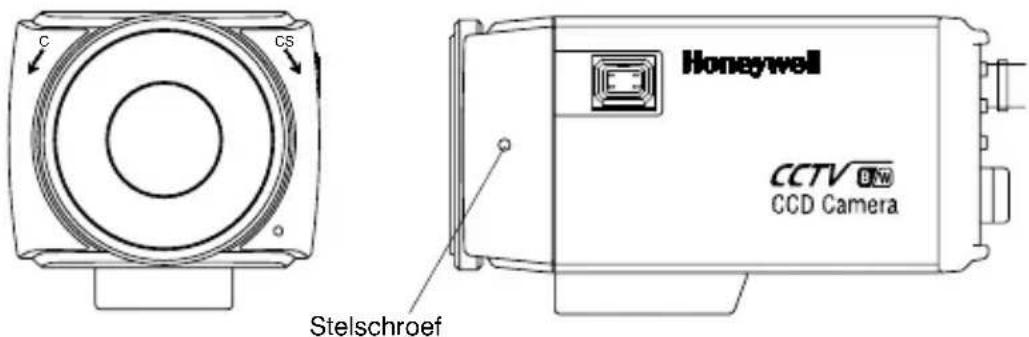

Figuur 4 C/CS-mount

C CS Honeywell CCTV CCD Camera Stelschroef

1. Draai de stelschroef los met een kruiskopschroevendraaier.
2. Pas de focusring aan om het beeld te focussen.
3. Draai de stelschroef weer vast.

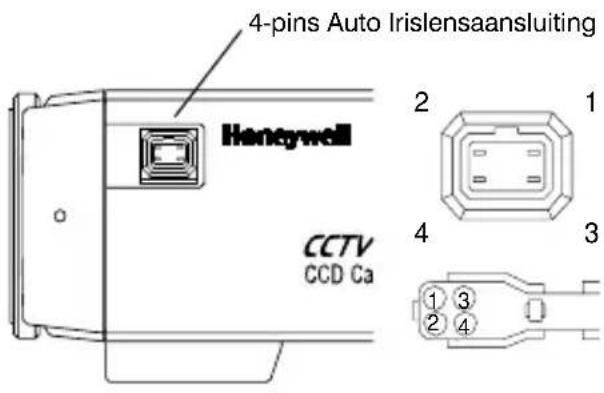

Figuur 5 Pinbeschrijving van de DC- en VSD-lens

4-pins Auto Irislensaansluiting Honeywell CCTV CCD Ca 2 1 4 3 1 3 2 4

1 CTRL - Stroom (+ 12V)
2	C	T	R	L	+	N	C
3 DRV + Videosignaal
4	D	R	V	-	G	N	D
	Stel de selecteerschakelaar in op DC.				Stel de selecteerschakelaar in op VSD.

Het voltooien van de installatie

Monteren van de camera

Er zijn montagepunten aan de bovenzijde van de camera om de camera op een beugel of statief te plaatsen. Ze zijn geschikt voor bevestigingsschroeven met een standaardmaat van 1/4 x 20. Deze beugel kan

losgeschroefd en gemonteerd worden aan de andere kant van de camera, afhankelijk van uw toepassing.

De bevestigingsbeugel moet sterk genoeg zijn om het gewicht van de camera en de lens te kunnen dragen.

Opmerking Sommige installatiecodes schrijven voor dat de bevestigingsbeugel in staat moet zijn om tot vier keer het gecombineerde gewicht van camera en lens te dragen.

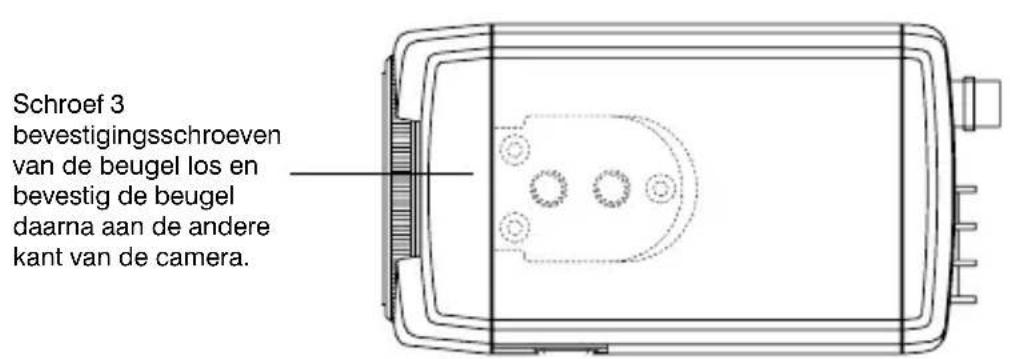

Figuur 6 Bevestiging van de camera

Schroef 3 bevestigingsschroeven van de beugel los en bevestig de beugel daarna aan de andere kant van de camera.

Aansluiten van de camera

1. Sluit de VIDEO-connector aan de achterkant van de camera aan op de video-in-connector op uw monitor.
2. Sluit de camera aan op een voedingsbron die van toepassing is op uw installatie.

HCM574L, HCM384L, HCM584LX, HCM404LX:

12 VDC of 24 VAC-voeding

HCM585LX, HCM405LX: 230V-stroomvoorziening

1. Steek de stekker in het stopcontact. De stroom (PWR)-LED licht op om te tonen dat de camera stroom krijgt. Als die niet brandt, controleer dan de aansluiting en de stroomvoorziening.

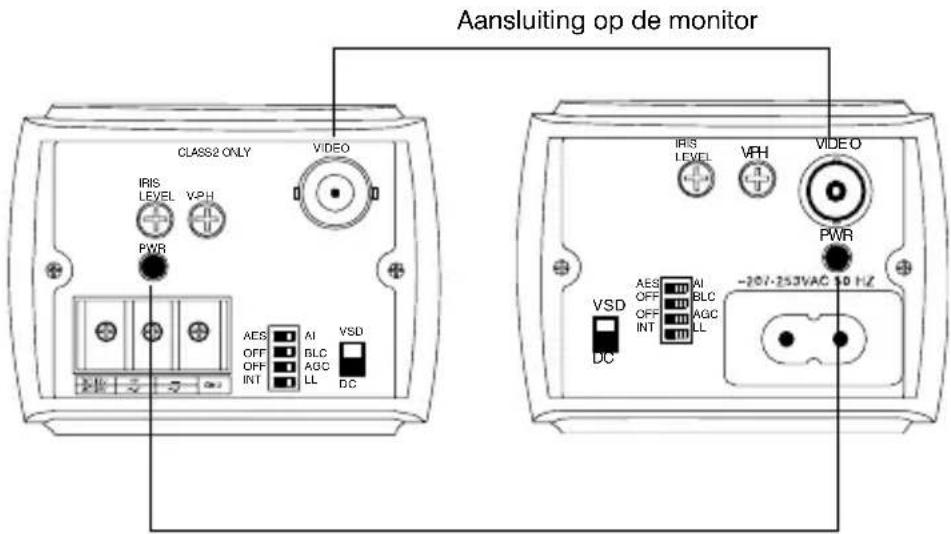

Figuur 7 Camera-aansluitingen

Laag voltage

(HCM574L, HCM384L,

HCM584LX, HCM404LX)

Netaansluiting 230V—lijnvloltage

(HCM585LX, HCM405LX)

Aansluiting op de monitor CLASS2 ONLY VIDEO IRIS LEVEL VPH PWR AES AI VSD OFF BLC OFF AGC INT LL DC VSD DC IRES LEVEL VPH PWR AES AI OFF BLC OFF AGC INT LL -207-253VAC 10 Hz

Stroom-LED

Garantie en service

Ingevolge de algemene voorwaarden die u vindt bij Productgarantie, zal Honeywell tijdens de garantieperiode elk product dat gebreken vertoont en waarvan de koper de verzendkosten heeft betaald, zonder kosten repareren of vervangen, naar haar keuze.

Als u een probleem hebt met een Honeywell-product, neemt u dan contact op met de Klantenservice op het telefoonnummer

1.800.796.CCTV (alleen voor Noord-Amerika) voor hulp of om een Return Merchandise Authorization (RMA)-nummer te vragen.

In Europa en het Verenigd Koninkrijk kunt u contact opnemen met uw Honeywell-dealer.

Zorg dat u het modelnummer, serienummer en de aard van het probleem bij de hand hebt voor de vertegenwoordiger van de Technische Dienst.

Voordat u het apparaat terugstuurt, omwisselt of uw geld terugkrijgt, moet u hiervoor eerst autorisatie gekregen hebben.

Apparaten die naar Honeywell gestuurd worden zonder een herkenbaar Return Merchandise Autorization (RMA)-nummer kunnen geweigerd worden.

Specifications

Opmerking Deze specificaties hebben betrekking op alle modellen, behalve waar anderszins vermeld.

HCM574L HCM584LX HCM585LX

Werking

Beeldsensor: 1/3” Super HAD CCD (B/W)
Videostandaard: EIA CCIR
Scansysteem: 525 beeldlijnen, 625 beeldlijnen, 2:1 interlace
2:1 interlace
Aantal pixels (H x V):	768 x 494 752 x 582
Minimale belichting: >0,07 lux @ F1,2 (50 IRE, AGC ON)

Horizontale resolutie:	570 TVL 580 TVL
Video-output: 1 Vp-p @ 75 Ohm
Sync-systeem:	Internal/Line
S/R-verhouding: > 50 dB
Automatische versterkingsregeling (Auto Gain Control of AGC):	Aan/Uit
ALC: EE/VSD/DC
Automatische elektronische sluiter (Automatic Electronic Shutter of AES):	1/60 - 1/100 000 sec	1/50 - 1/100 000 sec
Lens Mount: C/CS-mount (regelbaar)
Compensatie voor achtergrondlicht (Back Light Compensation of BLC):	Aan/Uit
Gamma: 0,45
Elektrisch
Inputvoltage: 12 VDC/24 VAC 230 VAC
Inputvoltagebereik: 11 - 16 VDC, 17 - 28 VAC 230 VAC ± 10%
Stroomverbruik: 2 W (max)	2 W (max)	3.2 W (max)
Mechanisch
Afmetingen: (B x H x D)	2,68 x 2,2 x 4,72 in. (68 x 56 x 120 mm)	2,68 x 2,2 x 5,51 in. (68 x 56 x 140 mm)
Gewicht: 0,77 lb (0,35 kg) 0,84 lb
		(0,38 kg)
Omgeving
Temperatuur:	In bedrijf: 14°F tot 122°F (-10°C tot +50°C)Opslag: -4°F tot 158°F (-20°C tot +70°C)
Gereguleerd
Emissies:	FCC, CE (EN55013)
Immuniteit:	CE (EN50130-4)
Veiligheid	EU: 73/23/EEC LVD

Opmerking Deze specificaties hebben betrekking op alle modellen, behalve waar anderszins vermeld.

HCM384L HCM404LX HCM405LX

Werking

Beeldsensor: 1/3" Super HAD CCD (B/W)
Videostandaard: EIA CCIR
Scansysteem: 525 beeldlijnen, 625 beeldlijnen, 2:1 interlace2:1 interlace
Aantal pixels (H x V):	510 x 492 500 x 582
Minimale belichting: < 0,05 lux @ F1,2 (50 IRE, AGC ON)
Horizontaleresolutie:	380 TVL 400 TVL
Video-output: 1 Vp-p @ 75 Ohm
Sync-systeem: Internal/Line lock
S/R-verhouding: > 50 dB
Automatische versterkingsregeling (Auto Gain Control of AGC):	Aan/Uit
ALC:	EE/VSD/DC
Automatische elektronische sluiter (Automatic Electronic Shutter of AES):	1/60 - 1/100 000 sec	1/50 - 1/100 000 sec
Lens Mount:	C/CS-mount (regelbaar)
BLC:	Aan/Uit
Gamma:	0,45
Elektrisch
Inputvoltage:	12 VDC/24 VAC	230 VAC
Inputvoltagebereik:	11 - 16 VDC, 17 - 28 VAC	230 VAC ± 10%
Stroomverbruik:	2 W (max)	2 W (max)
Mechanisch
Afmetingen::(B x H x D)	2,68 x 2,2 x 4,72 in.(68 x 56 x 120 mm)	2,68 x 2,2 x5,51 in. (68 x56 x 140 mm)
Gewicht:	0,77 lb (0,35 kg)	0,84 lb(0,38 kg)

Omgeving

Temperatuur: Bij functioneren: 14°F tot 122°F(-10°C tot +50°C)Opslag: -4°F tot 158°F (-20°C tot +70°C)

Gereguleerd

Emissies: FCC, CE (EN55013)

Immuniteit: CE (EN50130-4)

Veiligheid: EU: 73/23/EEC LVD
