Istruzioni d'impiego / Garanzia

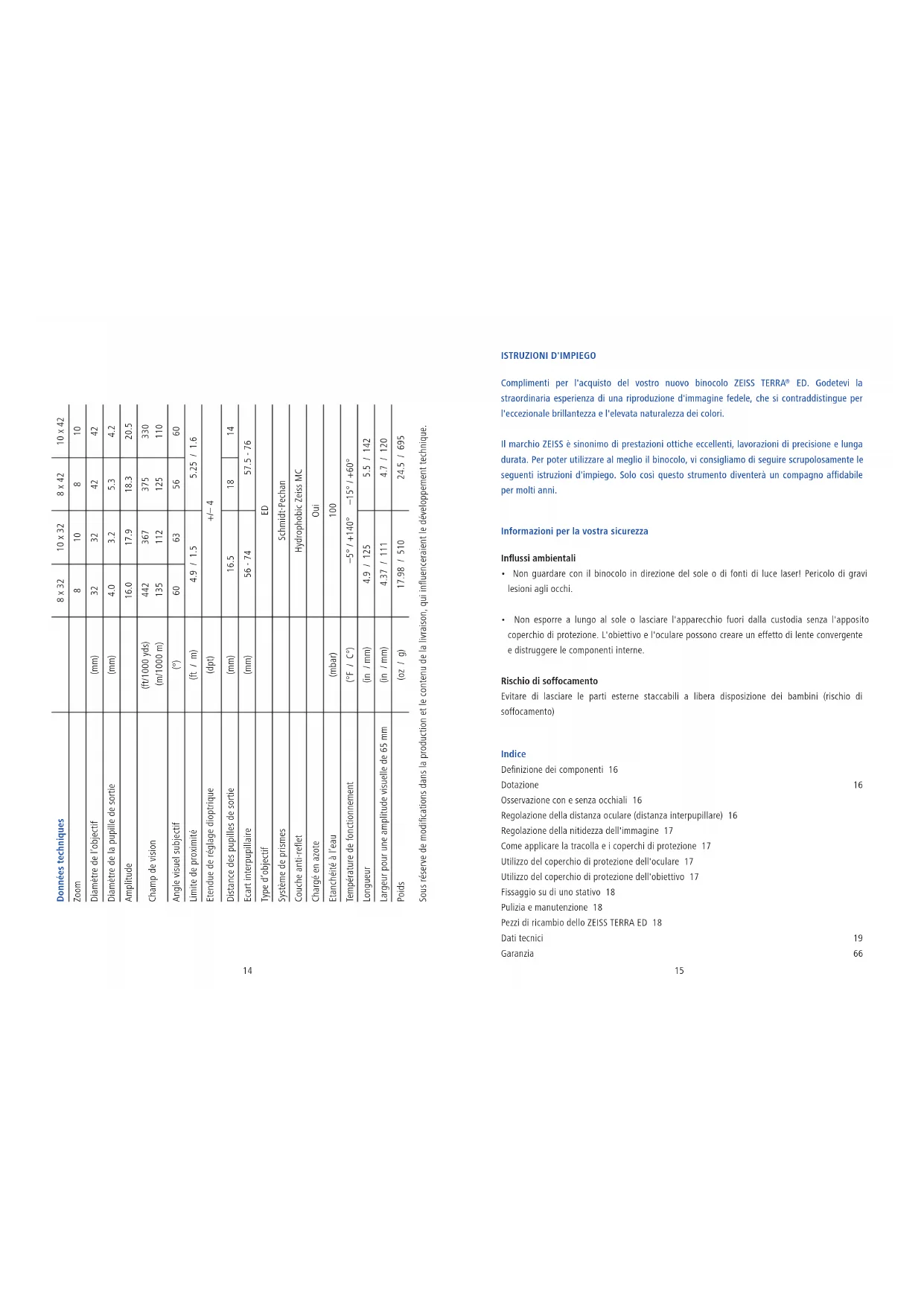

Complimenti per l'acquisto del vostro nuovo binocolo ZEISS TERRA® ED. Godetevi la straordinaria esperienza di una riproduzione d'immagine fedele, che si contraddistingue per l'eccezionale brillantezza e l'elevata naturaleza dei colori.

Il marchio ZEISS è sinonimo di prestazioni ottiche eccellenti, lavorazioni di precisione e lunga durata. Per poter utilizzare al meglio il binocolo, vi consigliamo di seguire scrupolosamente le seguenti istruzioni d'impiego. Solo così questo strumento diventerà un compagno affidabile per molti anni.

Informazioni per la vostra sicurezza

Influssi ambientali

- Non guardare con il binocolo in direzione del sole o di fonti di luce laser! Pericolo di gravi lesioni agli occhi.

- Non esporre a lungo al sole o lasciare l'apparecchio fuori dalla custodia senza l'apposito coperchio di protezione. L'obiettivo e l'oculare possono creare un effetto di lente convergente e distruggere le componenti interne.

Rischio di soffocamento

Evitare di lasciare le parti esterne staccabili a libera disposizione dei bambini (rischio di soffocamento)

Indice

Definizione dei componenti 16

Dotazione

16

Osservazione con e senza occhiali 16

Regolazione della distanza oculare (distanza interpupillare) 16

Regolazione della nitidezza dell'immagine 17

Come applicare la tracolla e i coperchi di protezione 17

Utilizzo del coperchio di protezione dell'oculare 17

Utilizzo del coperchio di protezione dell'obiettivo 17

Fissaggio su di uno stativo 18

Pulizia e manutenzione 18

Pezzi di ricambio dello ZEISS TERRA ED 18

Dati tecnici

19

Garanzia

66

Definizione dei componenti

1 Regolazione diottrica
2 Oculari
3 Pulsante di focalizzazione
4 Occhielli per tracolla

Dotazione

Binocoli ZEISS TERRA ED

Prodotto Numero d'ordine Dotazione
8 x 32	52 32 05	Binocolo
8 x 42	52 42 05	Coperchio di protezione dell'oculare
		Coperchio di protezione dell'obiettivo
		Nastro per fissaggio del coperchio di protezione dell'obiettivo
10 x 32	52 32 06	Tracolla
10 x 42	52 42 06	Borsa
		Panno per pulizia ottica
		Istruzioni d'impiego
		Garanzia

Osservazione con e senza occhiali

Se si usa il binocolo senza occhiali utilizzare l'oculare in posizione telescopica. In tal caso ruotare gli oculari (fig. 4) in senso sinistrorso (in senso antiorario) verso l'alto fino alla posizione d'arresto superiore (figura A).

Gli oculari possono essere bloccati in quattro posizioni – in posizione inferiore e superiore, come pure in due posizioni intermedie. Questa possibilità permette d'impostare la distanza interpupillare in uscita e quindi una regolazione individuale per ogni utilizzatore.

Se si usa il binocolo con gli occhiali, ruotare gli oculari in senso destrorso (in senso orario) verso il basso e bloccarli nella posizione più bassa (figura B).

Regolazione della distanza oculare (distanza interpupillare)

Le due metà del binocolo vengono regolate tra loro mediante oscillazione attorno all'asse centrale in modo che risulti un'immagine circolare in caso d'osservazione con entrambi gli occhi.

Regolazione della nitidezza dell'immagine

Il binocolo presenta un sistema di messa a fuoco con pulsante di focalizzazione (fig. 1/3) e una regolazione diottrica (fig. 1/1).

Per la regolazione della messa a fuoco, chiudere l'occhio destro e impostare con il pulsante di focalizzazione (fig. 1/3) l'immagine nella metà sinistra del binocolo. Successivamente chiudere l'occhio sinistro e — se necessario — aggiustare la nitidezza della metà destra del binocolo con la regolazione diottrica (fig. 1/1).

La regolazione diottrica è dotata dei segni "+" e "-" e ha un punto d'indice come punto di riferimento (regolazione diottrica per i vari utilizzatori).

Nota: per la regolazione della nitidezza delle due immagini usare sempre lo stesso oggetto! Per la regolazione della nitidezza alle diverse distanze basta azionare il pulsante di focalizzazione (fig. 1/3).

Come applicare la tracolla e i coperchi di protezione

La tracolla si trova nella confezione. Come illustrato nelle fig. 2 + 3 + 5, questa viene fissata agli occhielli per tracolla o con la tracolla sul binocolo.

Il nastro del coperchio di protezione dell'obiettivo va applicato direttamente (a scelta a destra o a sinistra) sul coperchio di protezione dell'obiettivo. Per fissarlo all'apparecchio utilizzare a scelta la tracolla o uno dei due occhielli della tracolla.

Nota: far passare la tracolla attraverso i due occhielli sul coperchio di protezione dell'oculare. Prima di applicare la tracolla come illustrato nella fig. 3, regolare la tracolla alla lunghezza desiderata tirandola o allentandola a piacere. Procedere sul lato opposto rispettando la stessa sequenza. Se lo si desidera infilare il coperchio di protezione dell'oculare solamente su di un lato, in base alle proprie necessità.

Utilizzo del coperchio di protezione dell'oculare

Il coperchio di protezione dell'oculare va tenuto sulle mascherine. Prima di utilizzare il binocolo togliere il coperchio di protezione dell'oculare!

Utilizzo del coperchio di protezione dell'obiettivo

Il coperchio di protezione dell'obiettivo va tenuto nell'apertura dell'obiettivo. Prima di utilizzare il binocolo togliere il coperchio di protezione dell'obiettivo con gli indici.

Fissaggio su di uno stativo

I binocoli della serie ZEISS TERRA ED possono essere fissati a qualunque stativo fotografico presente sul mercato grazie all'adattatore per stativi universale ZEISS. Nell'estremità sul lato dell'obiettivo del ponte si trova una filettatura per il fissaggio di un adattatore per stativi.

Pulizia e manutenzione

Il binocolo è trattato con il rivestimento idrofobico ZEISS MC. L'efficace strato protettivo sulle superfici delle lenti riduce notevolmente le possibilità della lente di sporcarsi grazie ad una superficie particolarmente liscia e al conseguente forte effetto antiaderente. Tutti i tipi d'impurità aderiscono meno facilmente ed è più facile rimuoverli rapidamente, con semplicità e senza lasciare striature. Il rivestimento idrofobico ZEISS MC è resistente e antiabrasivo.

Per pulire la superficie delle lenti consigliamo l'uso dell'apposito panno per pulizia di strumenti ottici ZEISS accluso, utile per rimuovere anche le tracce di grasso, le impronte delle dita e lo sporco senza fatica e senza lasciare striature. Non pulire strofinando grosse particelle di sporco (ad es. di sabbia) sulle lenti ma soffiarle via oppure eliminarle con un pennello. Altri tessuti provenienti da capi d'abbigliamento o fazzoletti possono graffiare la lente e caricarla staticamente.

Consigliamo di pulire regolarmente le superfici delle lenti. Le tracce di sporco, specialmente di grasso o le impronte delle dita, possono intaccare la superficie delle lenti con il passare del tempo. Per prevenire eventuali formazioni di funghi sull'ottica, possibili soprattutto ai tropici, si raccomanda una conservazione in ambiente asciutto e una buona ventilazione costante delle superfici esterne delle lenti.

Pezzi di ricambio dello ZEISS TERRA ED

In caso di necessità di pezzi di ricambio del binocolo, come ad esempio i coperchi di protezione, rivolgersi al proprio rivenditore specializzato, alla rappresentanza del paese in questione o al nostro servizio clienti.

Siamo a disposizione per richieste telefoniche al servizio clienti dal lunedì al venerdì dalle 8 alle 18 (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

Dati tecnici 8 x 32 10 x 32 8 x 42 10 x 42
Ingrandimento 8 10 8 10
Diametro obiettivo (mm) 32 32 42 42
Diametro pupilla uscita (mm) 4.0 3.2 5.3 4.2
Valore crepuscolare 16.0 17.9 18.3 20.5
Campo visivo	(fU/1000 yds)	442	367	375	330
	(m/1000 m)	135	112	125	110
Angolo di visione soggettivo (°) 60 63 56 60
Limite messa a fuoco	(ft / m)	4.9 / 1.5		5.25 / 1.6
Campo regolazione diottrica	(dpt)	+/- 4
Distanza pupilla uscita	(mm)	16.5		18	14
Distanza interpupillare	(mm)	56 - 74		57.5 - 76
Tipo d'obiettivo		ED
Sistema prismatico		Schmidt-Pechan
Trattamento		Hydrophobic Zeiss MC
Bustina azoto		Si
Impermeabilità	(mbar)	100
Temperatura di funzionamento	(°F / °C°)	-5° / +140°		-15° / +60°
Lunghezza	(in / mm)	4.9 / 125		5.5 / 142
Larghezza con distanza interpupillare di 65 mm (in / mm)	4	37 / 111 4.7 / 120
Peso	(oz / g)	17.98 / 510		24.5 / 695

Con riserva di eventuali modifiche all'esecuzione e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto.

MODO DE EMPLEO

Garanzia autonoma per binocoli, monoculari e cannocchiali di puntamento della linea ZEISS Terra, per ZEISS Compact Point e ZEISS VICTORY PRF 8x26

Il nome Zeiss e sinonimo di altissima qualita. Pertanto, indipendentemente dagli obblighi ai quali il rivenditore e tenuto nei confronti del cliente, in qualità di produttore accordiamo per questo prodotto Zeiss una garanzia di 2 anni che comprende quanto di seguito esposto:

• Per i guasti determinati da vizi dei materiali o di lavorazione sosteniamo per 2 anni dall'acquisto (data d'acquisto) i costi della lavorazione e dei materiali. Ci riserviamo la facolta di riparare a nostro giudizio i prodotti difettosi, di sostituire i pezzi guasti oppure di sostituire il prodotto con un altro equivalente e senza difetti. Ci riserviamo la facolta di sostituire i prodotti gia acquistati in colori speciali con altri in colori standard. Indipendentemente dal tipo di reclamo e dal motivo giuridico, sono esclusi tutti i diritti che esulano da quelli previsti dalla presente garanzia.
• Non sussiste il diritto al ricorso in garanzia nel caso in cui il difetto sia riconducile ad uso improprio o all'utilizzo di accessori di altre marche.
• La garanzia decade nel caso di interventi e riparazioni non eseguiti da nostri centri di assistenza autorizzati. Per le parti soggette ad usura quali tracolle, tappi protettivi, armatura in gomma, componenti in plastica e simili, prestiamo garanzia nel quadro delle clausole di garanzia previste dalla legge.
• Sono esclusi altri ricorsi in garanzia, siano essi di tipo contrattuale o legale, in particolare i diritti al risarcimento di danni che non si sono verificati nel prodotto stesso (danni indiretti). Cio non vale quando la legge preveda l'obbligo di rispondere nei casi di dolo o colpa grave.
• Se lo desiderate, potete registrare online il vostro prodotto ZEISS sul nostro sito web www.zeiss.com/sports-optics/registration . Dopo la registrazione riceverete un'e-mail di conferma.
• Consigliamo normalmente di inviarci gli strumenti sempre nella custodia originale unitamente alla conferma di registrazione, o direttamente al nostro servizio clienti di Wetzlar (vedere l'indirizzo riportato sotto) oppure mediante un rivenditore autorizzato ZEISS. Allegare il certificato di garanzia/conferma di registrazione eventualmente presente e /o la ricevuta d'acquisto. Sarebbe importante per noi ricevere una breve descrizione di cio che deve essere riparato - in tal modo e possibile accelerare il disbrigo consentendovi di riavere lo strumento in tempi più brevi. A tale scopo raccomandiamo di scaricare il nostro questionario per la

riparazione. Potete trovarlo sulla nostra homepage nel download center oppure nell'area Assistenza e Riparazione. Basta compilare il questionario ed inviarlo insieme al prodotto adeguatamente imballato.

- Si applica il diritto della Repubblica Federale Tedesca. Foro competente per i rivenditori e Wetzlar.

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Group

Gloelstrasse 3 - 5

D-35576 Wetzlar

Germany
