NÁVOD K OBSLUZE Terra ED52 42 06 9901 ZEISS

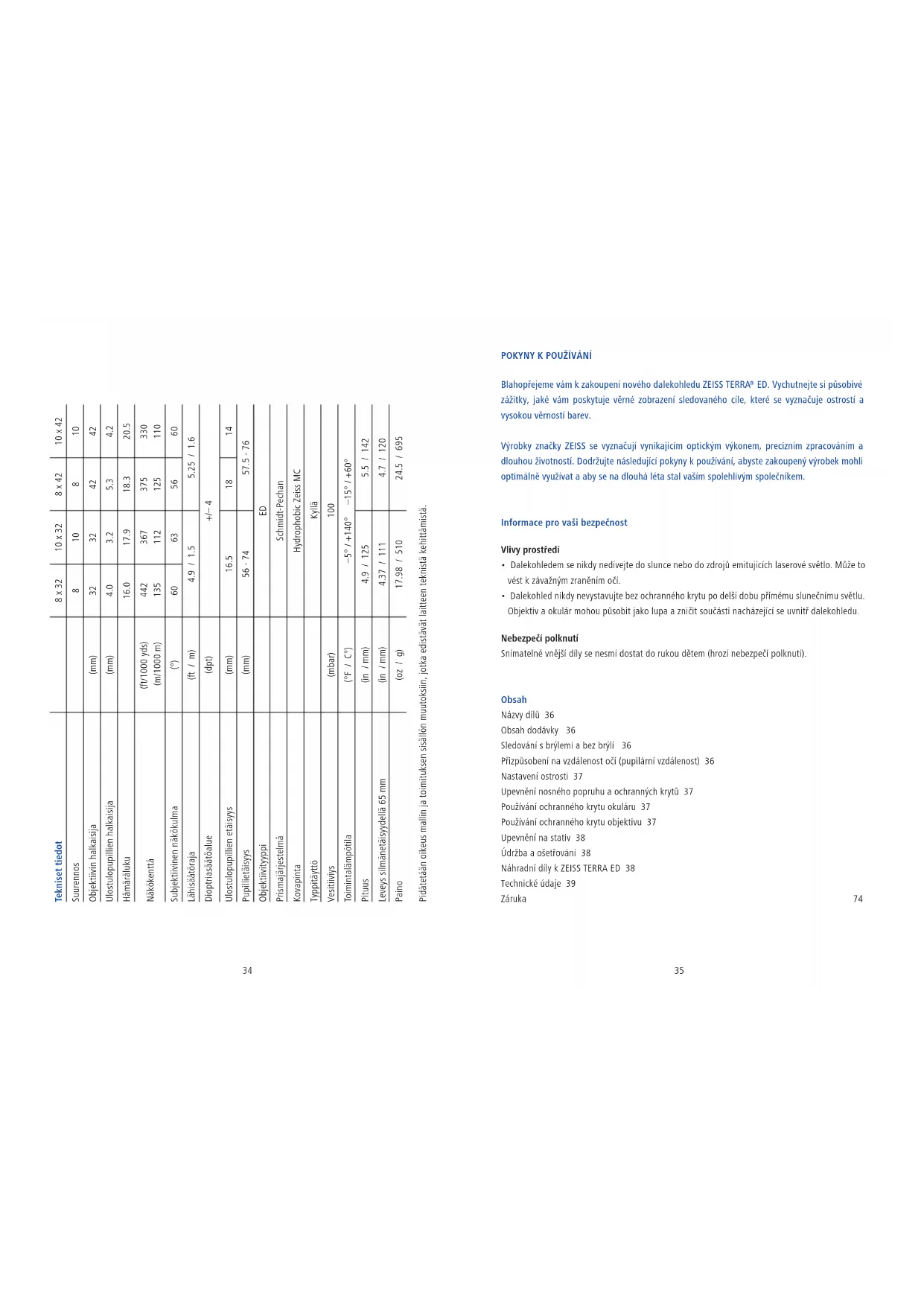

Blahopřejeme vám k zakoupení nového dalekohledu ZEISS TERRA

ED. Vychutnejte si působivé zážitky, jaké vám poskytuje věrné zobrazení sledovaného cíle, které se vyznačuje ostrostí a vysokou věrností barev. Výrobky značky ZEISS se vyznačují vynikajícím optickým výkonem, precizním zpracováním a dlouhou životností. Dodržujte následující pokyny k používání, abyste zakoupený výrobek mohli optimálně využívat a aby se na dlouhá léta stal vaším spolehlivým společníkem. Informace pro vaši bezpečnost Vlivy prostředí Dalekohledem se nikdy nedívejte do slunce nebo do zdrojů emitujících laserové světlo. Může to vést k závažným zraněním očí. Dalekohled nikdy nevystavujte bez ochranného krytu po delší dobu přímému slunečnímu světlu. Objektiv a okulár mohou působit jako lupa a zničit součásti nacházející se uvnitř dalekohledu. Nebezpečí polknutí Snímatelné vnější díly se nesmí dostat do rukou dětem (hrozí nebezpečí polknutí). Obsah Názvy dílů 36 Obsah dodávky 36 Sledování s brýlemi a bez brýlí 36 Přizpůsobení na vzdálenost očí (pupilární vzdálenost) 36 Nastavení ostrosti 37 Upevnění nosného popruhu a ochranných krytů 37 Používání ochranného krytu okuláru 37 Používání ochranného krytu objektivu 37 Upevnění na stativ 38 Údržba a ošetřování 38 Náhradní díly k ZEISS TERRA ED 38 Technické údaje 39 Záruka 74 Tekniset tiedot 8 x 32 10 x 32 8 x 42 10 x 42 Suurennos 8 10 8 10 Objektiivin halkaisija (mm) 32 32 42 42 Ulostulopupillien halkaisija (mm) 4.0 3.2 5.3 4.2 Hämäräluku 16.0 17.9 18.3 20.5 Näkökenttä (ft/1000 yds) (m/1000 m)

Subjektiivinen näkökulma (°) 60 63 56 60 Lähisäätöraja (ft / m) 4.9 / 1.5 5.25 / 1.6 Dioptriasäätöalue (dpt) +/– 4 Ulostulopupillien etäisyys (mm) 16.5 18 14 Pupillietäisyys (mm) 56 - 74 57.5 - 76 Objektiivityyppi ED Prismajärjestelmä Schmidt-Pechan Kovapinta Hydrophobic Zeiss MC Typpitäyttö Kyllä Vesitiiviys (mbar) 100 Toimintalämpötila (°F / C°) –5° / +140° –15° / +60° Pituus (in / mm) 4.9 / 125 5.5 / 142 Leveys silmänetäisyydellä 65 mm (in / mm) 4.37 / 111 4.7 / 120 Paino (oz / g) 17.98 / 510 24.5 / 695 Pidätetään oikeus mallin ja toimituksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä.3736 Nastavení ostrosti obrazu Dalekohled je vybaven zaostřovacím tlačítkem (obr. 1/3) a funkcí vyrovnávání dioptrií (obr. 1/1). K nastavení ostrosti obrazu zavřete nejprve pravé oko a nastavte zaostřovacím tlačítkem (obr. 1/3) ostrost obrazu v levé polovině dalekohledu. Poté zavřete levé oko a – v případě potřeby – nastavte ostrost obrazu pravé poloviny dalekohledu pomocí funkce vyrovnávání dioptrií (obr. 1/1). Nastavení dioptrií je opatřeno stupnicí se značkami „+“ a „–“, dále indexním orientačním bodem (nastavení vyrovnání dioptrií pro různé uživatele). Upozornění: K nastavení ostrosti obou polovin obrazu používejte vždy stejný objekt! Další nastavení ostrosti obrazu na různé vzdálenosti se provádí jen zaostřovacím tlačítkem (obr. 1/3). Nasazení nosného popruhu a ochranných krytů Nosný popruh je součástí balení. Upevněte jej na oka pro uchycení nosného popruhu na dalekohledu a ochranný kryt okuláru nasaďte na popruh, jak je znázorněno na obr. 2 + 3 + 5. Pásek pro ochranný kryt objektivu se připevní přímo (buď vpravo nebo vlevo) na ochranný kryt objektivu. K upevnění na dalekohled použijte buď nosný popruh nebo jedno z obou ok pro uchycení nosného popruhu. Upozornění: Oky na ochranném krytu okuláru nosný popruh pouze jednoduše provlečte. Před upevněním nosného popruhu dle obr. 3 je nutné nastavit potřebnou délku popruhu jeho utažením nebo povolením. Na druhé straně dalekohledu postupujte ve stejném pořadí. Dle vlastního uvážení můžete ochranný kryt okuláru navléknout také pouze na jedné straně. Používání ochranného krytu okuláru Ochranný kryt okuláru zakrývá oční mušle. Před použitím dalekohledu se ochranný kryt okuláru jednoduše sejme! Používání ochranného krytu objektivu Ochranný kryt objektivu zakrývá otvor objektivu. Před použitím dalekohledu se ochranný kryt objektivu sundá ukazováčkem. Názvy dílů 1 Funkce vyrovnávání dioptrií 2 Oční mušle 3 Zaostřovací tlačítko 4 Oka pro uchycení nosného popruhu Lieferumfang ZEISS TERRA ED Ferngläser Produkt Objednací číslo Obsah dodávky 8 x 32 8 x 42

Dalekohled Ochranný kryt okuláru Ochranný kryt objektivu Pásek k upevnění ochranného krytu objektivu Nosný popruh Pytlík Čisticí hadřík pro čištění optiky Pokyny k používání Záruka 10 x 32 10 x 42

Sledování s brýlemi a bez brýlí Při sledování bez brýlí používejte dalekohled s vysunutými očními mušlemi. K tomuto účelu se oční mušle (obr. 4) vysune otáčením doleva (proti směru hodinových ručiček) směrem nahoru až do nejvyšší zajišťovací polohy (zobrazení A). Oční mušle lze zajistit ve čtyřech polohách – ve spodní, horní a ve dvou mezipolohách. Touto možností nastavení lze měnit vzdálenost oka od výstupní pupily a dosáhnout tak individuálního nastavení pro každého uživatele. Při sledování s brýlemi se oční mušle otáčením doprava (ve směru hodinových ručiček) posouvá směrem dolů, až dojde k zajištění ve spodní poloze (zobrazení B). Přizpůsobení na vzdálenost očí (pupilární vzdálenost) Dalekohled lze uprostřed ohnout a nastavit na vzdálenost očí tak, aby se při sledování oběma očima vytvořil kruhový obraz.3938 Dane techniczne 8 x 32 10 x 32 8 x 42 10 x 42 Powiększenie 8 10 8 10 Skuteczna średnica obiektywu (mm) 32 32 42 42 Średnica źrenicy wyjściowej (mm) 4.0 3.2 5.3 4.2 Liczba zmierzchowa 16.0 17.9 18.3 20.5 Pole widzenia (ft/1000 yds) (m/1000 m)

Subiektywny kąt widzenia (°) 60 63 56 60 Granica bliskiego ustawienia (ft / m) 4.9 / 1.5 5.25 / 1.6 Zakres regulacji dioptrii (dpt) +/– 4 Odstęp źrenicy wyjściowej (mm) 16.5 18 14 Odległość między źrenicami (mm) 56 - 74 57.5 - 76 Typ obiektywu ED System pryzmatowy Schmidt-Pechan Powłoka Hydrophobic Zeiss MC Wypełnienie azotem Tak Wodoszczelność (mbar) 100 Zakres temperatury działania (°F / C°) –5° / +140° –15° / +60° Długość (in / mm) 4.9 / 125 5.5 / 142 Szerokość przy rozstawie oczu 65 mm (in / mm) 4.37 / 111 4.7 / 120 Ciężar (oz / g) 17.98 / 510 24.5 / 695 Zmiany wykonania i zakresu dostawy służące rozwojowi technicznemu zastrzeżone. Upevnění na stativ Dalekohledy produktové řady ZEISS TERRA ED lze pomocí univerzálního ZEISS adaptéru na stativ pro dalekohledy upevnit na každý standardní foto stativ. Na koncovce můstku na straně objektivu se nachází závit k upevnění na adaptér stativu. Údržba a ošetřování Dalekohled je opatřen hydrofobní povrchovou úpravou ZEISS MC. Účinná ochranná vrstva znatelně snižuje znečištění čoček díky obzvlášť hladkému povrchu a s ním souvisejícímu výraznému odperlovacímu efektu. Všechny druhy nečistot tak přilnou méně a lze je rychle, snadno a beze šmouh odstranit. Povrchová úprava ZEISS MC je přitom trvanlivá a odolná proti oděru. K čištění povrchu čoček doporučujeme použít čisticí hadřík pro optické produkty ZEISS, který je součástí balení. Hadříkem lze snadno a beze šmouh odstranit také mastnotu, otisky prstů a znečištění. Hrubé částice nečistot (např. písek) z čoček nestírejte, ale odfoukněte je nebo je odstraňte čisticím štětečkem. Jakékoliv jiné textilie, jako např. části oděvů nebo kapesníky mohou čočky poškrábat a vést ke vzniku statického náboje. Doporučujeme pravidelné čištění povrchů čoček. Nečistoty, zejména mastnota nebo otisky prstů, mohou po určité době poškodit ochrannou vrstvu na povrchu čoček. Proti plísňovému povlaku na optice, který může vznikat zejména v tropech, je účinné uskladnění v suchu a neustálé dostatečné větrání vnějších ploch čoček. Náhradní díly k ZEISS TERRA ED Pokud potřebujete pro svůj dalekohled náhradní díly, např. ochranné kryty, obraťte se na svého specializovaného prodejce, obchodní zastoupení společnosti nebo na náš zákaznický servis. Pro telefonické dotazy týkající se servisu jsme k dispozici od pondělí do pátku od 8 do 18 hodin (SEČ). Tel.: +49 (0) 64 41-4 67 61 Fax: +49 (0) 64 41-4 83 69 service.sportsoptics@zeiss.de4140 Az alkotóelemek megnevezése 1 Dioptriakiegyenlítő 2 Szemkagylók 3 Fókuszáló gomb 4 Hordszíjfülek Szállítási terjedelem ZEISS TERRA ED távcsövek Termék Rendelési szám Szállítási terjedelem 8 x 32 8 x 42
