使用説明書 Terra ED52 42 06 9901 ZEISS

ZEISS TERRA® ED 双眼鏡をお買い上げいただきありがとうございます。自然の美しさをそのままお届けする、高い解像度、鮮やかな色彩の画像をお楽しみください。

ブランド ZEISS の製品は、素晴らしい画像、精密な加工、高い耐久性を誇ります。長期間、最良の状態で製品をご利用いただくため、次に記載する使用上の注意に従って使用してください。

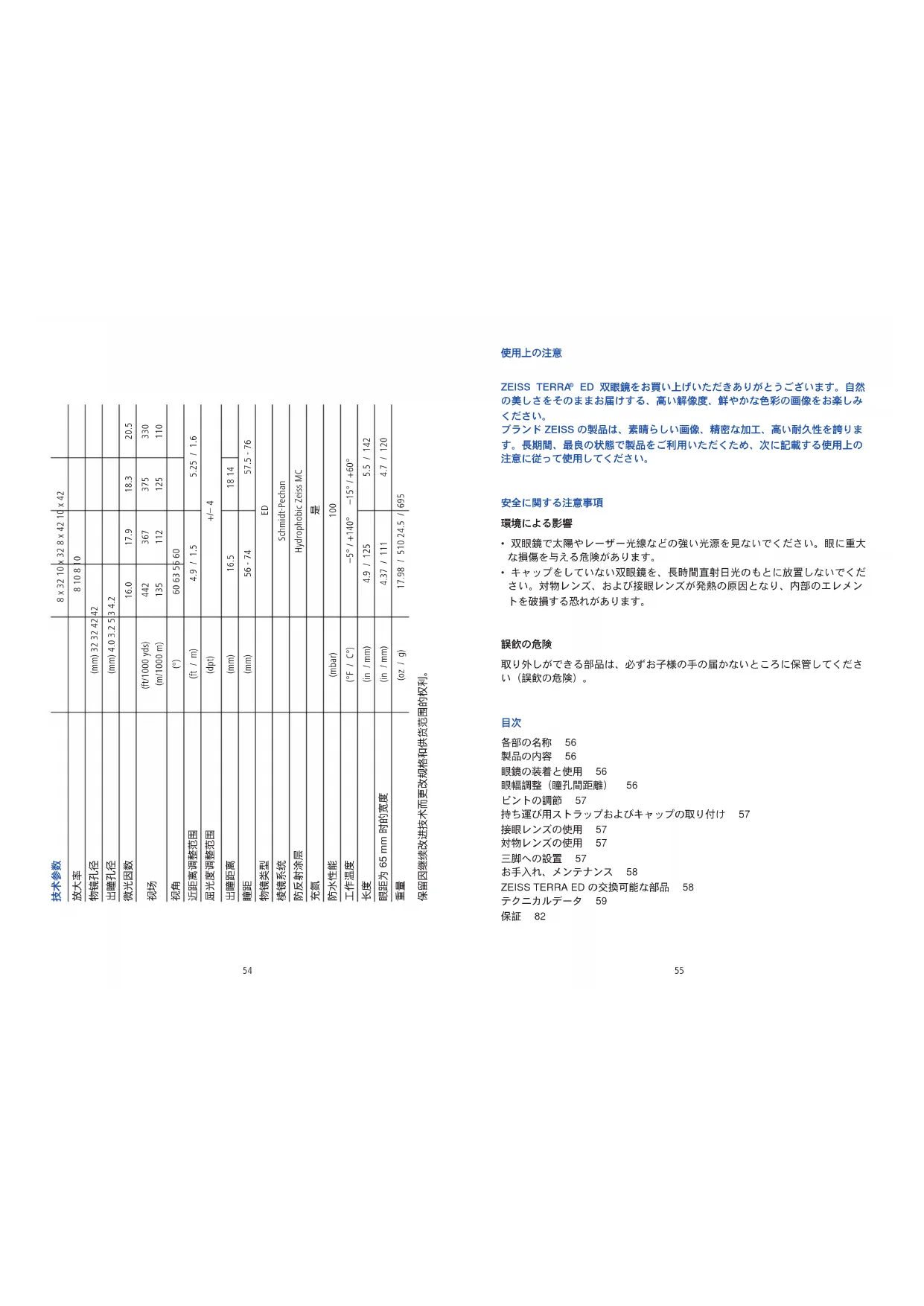

安全に関する注意事項

環境による影響

- 双眼鏡で太陽やレーザー光線などの強い光源を見ないでください。眼に重大な損傷を与える危険があります。

- キャップをしていない双眼鏡を、長時間直射日光のもとに放置しないでください。対物レンズ、および接眼レンズが発熱の原因となり、内部のエレメントを破損する恐れがあります。

誤飲の危険

取り外しができる部品は、必ずお子様の手の届かないところに保管してください（誤飲の危険）。

目次

各部の名称 56

製品の内容 56

眼鏡の装着と使用 56

眼幅調整（瞳孔間距離） 56

ピントの調節 57

持ち運び用ストラップおよびキャップの取り付け 57

接眼レンズの使用 57

対物レンズの使用 57

三脚への設置 57

お手入れ、メンテナンス 58

ZEISS TERRA ED の交換可能な部品 58

テクニカルデータ 59

保証 82

各部の名称

1 ダイヤル調整

2 アイビース
3 フォーカスノブ
4 ストラップ取り付け部

製品の内容

ZEISS TERRA ED 双眼镜

製品 品番 製品内容
8 x 32	52 32 05	"双眼鏡接眼レンズキャップ対物レンズキャップ対物レンズキャップ取り付け用ストラップ"
8 x 42	52 42 05
10 x 32	52 32 06	"持ち運び用ストラップケースクリーニングクロス取扱説明書保証書"
10 x 42	52 42 06

眼鏡の装着と使用

眼鏡を装着せずに、観察をする場合はアイピースを高く設定してください。アイピース（図4）を左（反時計回り）に回すことで、高いポジションに設定することができます（図A）。

アイピースの設定ポジションは 4 段階あります。最低、最高およびその中間 2 段階です。この設定で、アイレリーフを調節し、各個人にあった設定が可能になります。

眼鏡を装着して観察する場合は、アイピースを右（時計回り）に回すことで、低いポジションに設定することができます（図 B）。

眼幅調整（瞳孔間距離）

広角な画像を両眼でとらえることができるように、双眼鏡の中心部の軸受けを使い、折り曲げることで、眼幅を調整します。

ビントの調節

この双眼鏡には、フォーカスノブ（図 1/3）とダイヤル調整（図 1/1）が装備されています。まず、右目を閉じて、フォーカスノブ（図 1/3）を使い、双眼鏡の左眼部分のビントを調節してください。その後、必要であれば、左目を閉じ、ダイヤル調整（図 1/1）で微調整してください。

ダイヤル調整には、『+』『-』で数字が表記されており、調整の指標となります（様々なユーザーのピント調整）。

注意：片目ずつピントを調節する際、常に同じ対象物を見て、両眼とも同じ解像度になるように、調節してください。上記手順でピント調節を行った後、様々な距離の対象物を観察する場合は、フォーカスノブ（図 1/3）だけでピント調節することができます。

持ち運び用ストラップおよびキャップの取り付け

ストラップ、接眼レンズキャップ、対物レンズキャップが付属品として同封されています。図2+3+5に示されている手順で、双眼鏡のストラップ取り付け部に、ストラップを、取り付けてください。

対物レンズキャップ取り付け用ストラップは、対物レンズキャップ（右側あるいは左側）に直接取り付けることができます。キャップに取り付けたストラップは、本体の、持ち運び用ストラップや、ストラップ取り付け部に、取り付けてください。

注意：接眼レンズキャップのホールに、持ち運び用ストラップを通し、簡単に本体に取り付けることができます。緩めたり引っ張ったりすることで、ストラップの長さを調節し、図3のように取り付けます。もう片方も同じ手順で取り付けます。あるいは、接眼レンズキャップを、片方のストラップにだけ、取り付けることも可能です。

接眼レンズの使用

接眼レンズキャップは、アイビースを覆うように設置します。双眼鏡を使用する前に、接眼レンズキャップを、取り外します。

対物レンズの使用

対物レンズキャップは、対物レンズを覆うように設置します。双眼鏡を使用する前に、対物レンズキャップを、人差し指を使って取り外します。

三脚への設置

ZEISS TERRA ED シリーズは、ユニバーサル型 ZEISS 三脚アダプターを使い、市販のカメラ用三脚に固定することができます。対物レンズ側に三脚アダプターを固定する部分が存在します。

お手入れ、メンテナンス

この双眼鏡には、ZEISS MC コーティングが施されています。この大変効果的な保護コーティングは、レンズの汚れを防ぎ、水滴を球状にしてはじくことで、撥水効果を発揮します。汚れがつきにくく、どんな汚れも、簡単に取り除くことができます。疎水性 ZEISS MC コーティングは、高い耐久性を有しており、摩耗により剥離する心配がありません。

レンズ表面のお手入れには、同封の ZEISS レンズクリーニングクロスをご利用ください。油分、指紋、汚れなどを簡単に取り除くことができます。砂などの粒子の大きな汚れがレンズに付着した場合は、クロスで拭き取らず、息を吹きかけたり、筆などを使って、汚れを取り除いてください。洋服やハンカチなどの布は、レンズを傷つけ、画質を下げてしまう恐れがあります。

定期的に、レンズ表面のお手入れを行うことをお勧めいたします。特に油分、指紋などの汚れは、時間の経過と共にレンズを劣化させる作用を及ぼす場合があります。熱帯地域でのカビ等による汚れを防ぐには、本体を乾燥した場所に保管し、レンズ表面を常に空気にさらしておくことが必要です。

ZEISS TERRA ED の交換可能な部品

キャップ等の双眼鏡の部品が必要になった場合は、販売店、各国の事業所、もしくはカスタマーサービスまでお問い合わせください。

お電話によるお問い合わせは、月曜日から金曜日の午前8時から午後18時まで（CET）受け付けています。

ファックス：[phone]

[e-mail]

テクニカルデータ 8 x 32 10 x 32 8 x 42 10 x 42
倍率 8 10 8 10
対物レンズ径 (mm) 32 32 42 42
射出瞳径 (mm) 4.0 3.2 5.3 4.2
薄暮係数 16.0 17.9 18.3 20.5
視界	(ft/1000 yds)	442	367	375	330
	(m/1000 m)	135	112	125	110
見掛視界 (°) 60 63 56 60
最短合焦距離 (ft / m) 4.9 / 1.5	5.25 / 1.6
視界補正範囲	(dpt)	+/- 4
アイレリーフ (mm) 16.5 18 14
眼幅	(mm)	56 - 74		57.5 - 76
対物レンズ		ED
プリズム		Schmidt-Pechan
反射防止膜 Hydrophobic Zeiss MC
窒素ガス封入		有
防水性能	(mbar)	100
作動温度範囲	(°F / C°)	-5° / +140°		-15° / +60°
長さ	(in / mm) 4.9 / 125 5.5 / 142
幅 (PD 65 mm)	(in / mm)	4.37 / 111		4.7 / 120
重さ	(oz / g)	17.98 / 510		24.5 / 695

技術開発の進展により、製品の仕様、内容に変更がある場合があります。ご了承ください。

ZEISS TERRA ライン、ZEISS Compact Point、ZEISS VICTORY PRF 8x26 の双眼鏡、スポッティングスコープ、ライフルスコープのメーカー保証

Zeiss ブランドは、高い信頼性と品質を誇りとしています。だからこそ、法で定められた保証期間とは別に、次の範囲における Zeiss 製品の保証を 2 年間適用させていただきます。

• 欠陥が、マテリアルや製造過程に起因する場合は、その解決のためにかかる労働および素材の費用を、製品を購入した日（購入日）から2年間保証させていただきます。当社は、独自の判断で、欠陥品の修理、欠陥部品の取り替え、または製品の交換を行う権利を有するものとします。また、特殊なカラーの製品が交換の対象となった場合、当社は、一般的なカラーの製品と交換する権利を有するものとします。この保証以上の保証を実施することは、できません。
• 不適切な使用や他社の部品を使用したことに起因する故障には、保証は適用されません。
• 認定を受けていないサービス業者に修理を依頼した場合、保証は適用されなくなります。キャリアベルト、保護キャップ、ゴム、プラスチック部品などには、法で定められた保証を適用させていただきます。
• 契約および法的な保証の権利を、第三者に譲渡することはできません。特に、製品自体の欠陥に起因しない（間接的な）損傷を原因とする交換に、保証は適用されません。故意や重大な過失に関連する場合、これは適用されません。
• ご購入いただいた ZEISS 製品を、登録する場合は、当社のウェブサイト www.zeiss.de/sports-optics/registrierungにて、オンラインで登録してください。登録が完了すると、登録の完了を通知する E メールが送信されます。
• オリジナル包装に製品を包み、製品の登録証を同封し、ヴェッツラーのカスタマーサービス（住所下記）もしくは正規 Zeiss ディーラーまで、製品を郵送することをお勧めいたします。保証カード / 登録完了通知 / レシートが存在する場合は、製品に同封してください。また、修理や交換などの手続きを速やかに行うため、必ず修理が必要な箇所、故障の状況に関する説明を記述し、製品に同封してください。その際、当社のウェブサイトにてダウンロードすることが可能な、修理サービス用フォームをご利用ください。このフォームは、当社ウェブサイトのダウンロードセンター、もしくはサービス & 修理に存在します。フォームに記入し、製品に同封した上で、郵送してください。

注意！

ロシア、ベラルーシ、ウクライナ、カザフスタンにおけるサービス、修理に関する情報は、ZEISS 販売代理店にて、お求めいただけます。各国のお問い合わせ先は、http://www.zeiss.com.ru/sports-optics/contact.にてご確認ください。

• 取扱説明書に留意してください。製品の適切な使用に関する情報が、記載されています。
• ドイツ連邦共和国の法が、適用されます。裁判籍は、ヴェツェッラーのカウフロイターに存在するものとします。

Carl Zeiss

Sports Optics 有限会社

Carl Zeiss Gruppe

Gloelstraße 3 – 5

D-35576 ヴェツェッラー

ドイツのカスタマーサービス スポーツ オプティックス

Carl Zeiss

Sports Optics 有限会社

Carl Zeiss グループ

カスタマーサービス

Gloelstraße 3 – 5

D-35576 ヴェツェッラー

電話：[phone]

ファックス：[phone]
