MANUALE UTENTE DHW080ZK MAKITA

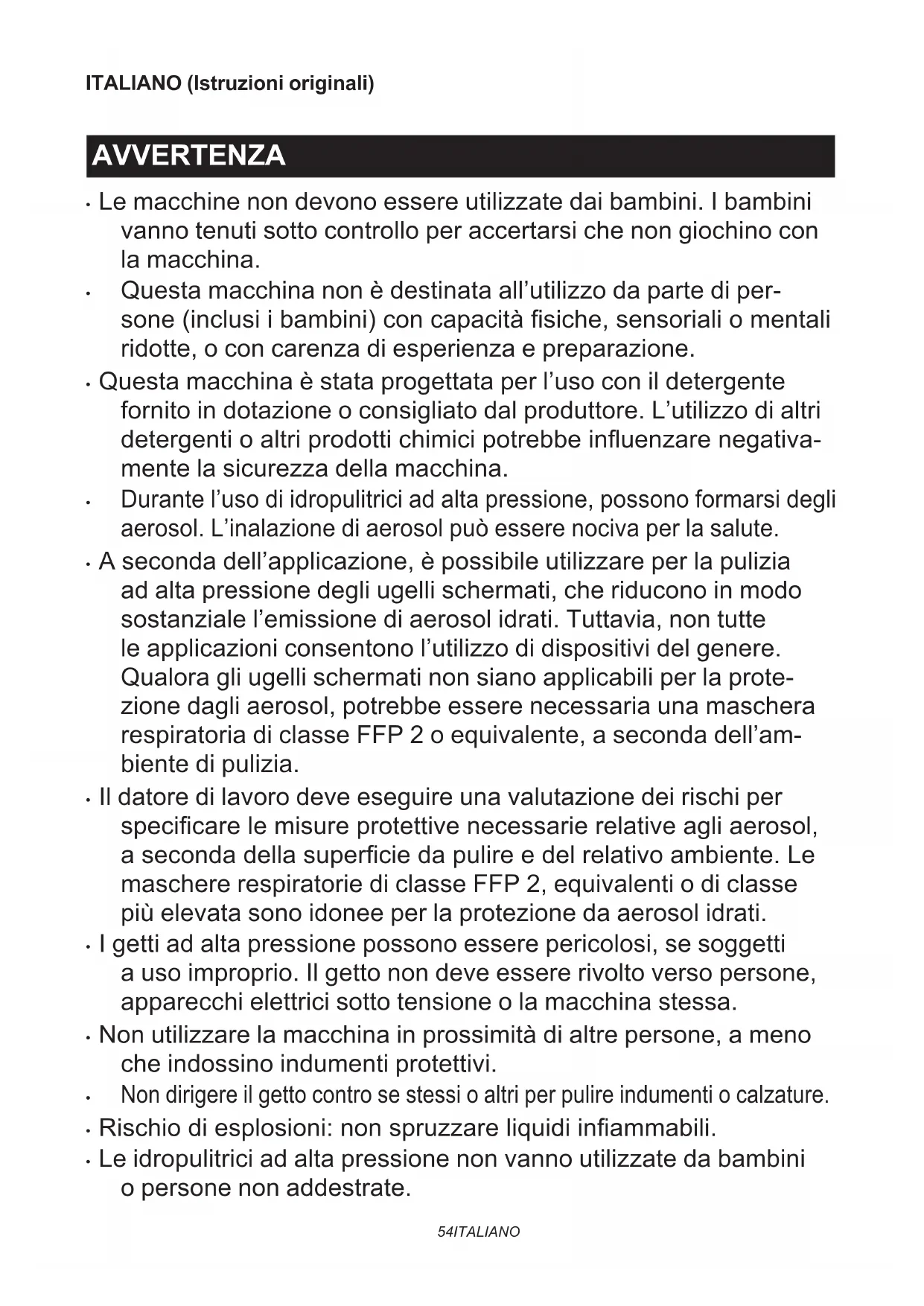

• Le macchine non devono essere utilizzate dai bambini. I bambini vanno tenuti sotto controllo per accertarsi che non giochino con la macchina.
• Questa macchina non è destinata all'utilizzo da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione.
• Questa macchina è stata progettata per l'uso con il detergente fornito in dotazione o consigliato dal produttore. L'utilizzo di altri detergenti o altri prodotti chimici potrebbe influenzare negativa-mente la sicurezza della macchina.
• Durante l'uso di idropulitrici ad alta pressione, possono formarsi degli aerosol. L'inalazione di aerosol può essere nociva per la salute.
• A seconda dell'applicazione, è possibile utilizzare per la pulizia ad alta pressione degli ugelli schermati, che riducono in modo sostanziale l'emissione di aerosol idrati. Tuttavia, non tutte le applicazioni consentono l'utilizzo di dispositivi del genere. Qualora gli ugelli schermati non siano applicabili per la protezione dagli aerosol, potrebbe essere necessaria una maschera respiratoria di classe FFP 2 o equivalente, a seconda dell'ambiente di pulizia.
• Il datore di lavoro deve eseguire una valutazione dei rischi per specificare le misure protettive necessarie relative agli aerosol, a seconda della superficie da pulire e del relativo ambiente. Le maschere respiratorie di classe FFP 2, equivalenti o di classe più elevata sono idonee per la protezione da aerosol idrati.
• I getti ad alta pressione possono essere pericolosi, se soggetti a uso improprio. Il getto non deve essere rivolto verso persone, apparecchi elettrici sotto tensione o la macchina stessa.
• Non utilizzare la macchina in prossimità di altre persone, a meno che indossino indumenti protettivi.
  • Non dirigere il getto contro se stessi o altri per pulire indumenti o calzature.
• Rischio di esplosioni: non spruzzare liquidi infiammabili.

• Le idropulitrici ad alta pressione non vanno utilizzate da bambini o persone non addestrate.

• Tubi flessibili ad alta pressione, raccordi e giunti sono fondamentali per la sicurezza della macchina. Utilizzare solo tubi flessibili, raccordi e giunti consigliati dal produttore.

• Per garantire la sicurezza della macchina, utilizzare solo pezzi di ricambio originali del produttore o approvati dal produttore.
• Prima di effettuare qualsiasi intervento sull'utensile, accertarsi sempre che l'utensile sia spento e che le cartucce delle batterie siano state rimosse.
• Non utilizzare la macchina qualora parti importanti di quest'ultima siano danneggiate, ad esempio dispositivi di sicurezza, tubi flessibili ad alta pressione, pistola a grilletto.
• Rimuovere sempre le cartucce delle batterie quando si intende lasciare la macchina incustodita.
• Conformarsi ai requisiti dell'azienda locale di distribuzione dell'acqua.
  • Per le nazioni europee:

In base allo standard EN12729 (BA), l'elettrodomestico può anche venire collegato alla rete pubblica di distribuzione dell'acqua potabile, qualora si installi sul tubo flessibile di alimentazione una valvola antiriflusso (disconnettore idrico) con funzione di scarico.

DATI TECNICI

Modello: DHW080
Volume massimo di alimentazione *1		6,3 L/min
Portata acqua *2	Modalità alta 5,5 L/min
	Modalità bassa 4,0 L/min
Pressione massima consentita 8,0 MPa
Pressione di esercizio *2	Modalità alta 5,5 MPa
	Modalità bassa 3,0 MPa
Pressione massima di alimentazione 1,0 MPa
Temperatura massima di alimentazione 40°C
Altezza massima di aspirazione 1 m
Tensione nominale 36 V CC
Dimensioni (L x P x A)		438 mm x 218 mm x 269 mm
Peso 7,1 - 7,7 kg
Protezione contro l'accesso di liquidi		IPX5

*1: quando si utilizza la spazzola di lavaggio.
*2: quando si utilizza la lancia a spruzzo.
- A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche senza preavviso.
- I dati tecnici possono variare da nazione a nazione.
- Il peso può variare a seconda dell'accessorio o degli accessori, inclusa la cartuccia della batteria. La combinazione più leggera e quella più pesante, secondo la procedura EPTA 01/2014, sono indicate nella tabella.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria BL1815N / BL1820B / BL1830B / BL1840B	BL1850B / BL1860B
Caricabatterie DC18RC / DC18RD / DC18RE / DC18SD / DC18SE	/ DC18SF /DC18SH / DC18WC

- Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a seconda della propria area geografica di residenza.

AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

AVVERTIMENTO: Non utilizzare un alimentatore con cavo, ad esempio un adattatore per batterie o un gruppo di alimentazione portatile, insieme a questa macchina. Il cavo di alimentatori di questo tipo potrebbe interferire con il funzionamento e risultare in lesioni personali.

Simboli

Le figure seguenti mostrano i simboli utilizzati per l'apparecchio. Accertarsi di comprenderne il significato prima dell'uso.

Ni-MH Li-ion

Leggere il manuale d'uso.

Adottare cura e attenzione particolari.

Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

Non collegare a un rubinetto di acqua potabile.

Non dirigere il getto verso persone, incluso l'utilizzatore stesso, animali e apparecchi elettrici sotto tensione.

Livello di potenza sonora garantita in base alla Direttiva rumore macchine all'aperto UE.

Livello di potenza sonora in base alla normativa sul controllo del rumore NSW australiana

Utilizzo previsto

Questo utensile è destinato alla pulizia dello sporco ostinato mediante l'uso di un getto d'acqua. Questo utensile è destinato all'utilizzo domestico.

Rumore

Livello tipico di rumore pesato A determinato in base allo standard EN60335-2-79:

Livello di pressione sonora ( L_pA ): 70,9 dB (A) Incertezza (K): 3,6 dB (A)

Il livello del rumore nelle condizioni di lavoro può superare gli 80 dB (A).

NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

⚠ AVVERTIMENTO: Indossare protezioni per le orecchie.
AVVERTIMENTO: L'emissione di rumori durante l'utilizzo effettivo dell'utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'uten- sile e specialmente a seconda di che tipo di pezzo venga lavorato.
⚠ AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Vibrazioni

Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN60335-2-79: Emissione di vibrazioni ( a_h ): 2,5 m/s ^2 o inferiore Incertezza (K): 1,5 m/s ^2

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

⚠AVVERTIMENTO: L'emissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nell'Allegato A al presente manuale di istruzioni.

AVVERTENZE DI SICUREZZA IMPORTANTI

⚠AVVERTIMENTO: Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La man-cata osservanza delle avvertenze e delle istruzioni può risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avvertenze e le istruzioni come riferimento futuro.

AVVERTENZA - quando si utilizza questo prodotto, è necessario attenersi sempre alle precauzioni di base, incluse le seguenti:

Sicurezza dell'area di lavoro

1. Mantenere l'area di utilizzo libera da qualsiasi persona.
2. Non sporgersi né salire su supporti instabili. Mantenere una posizione sui piedi e un equilibrio saldi in qualsiasi momento.
3. Posizionare sempre il corpo dell'idropulitrice ad alta pressione su una superficie piana e stabile. Evitare le aree in cui l'acqua espulsa possa scorrere via o creare pozze.
4. Prima della pulizia, controllare gli ambienti circostanti e gli oggetti da pulire. I getti ad alta pressione possono raschiare via la vernice o altri trattamenti delle superfici, incluse sostanze chimiche tossiche. Se necessario, adottare delle misure preventive.
5. Fare attenzione a non inciampare sul tubo flessibile dell'idropulitrice ad alta pressione. Tenere sempre presente la configurazione del tubo flessibile durante l'uso.
6. Durante l'uso, una piccola quantità d'acqua fuoriesce dal lato inferiore dell'idropulitrice ad alta pressione. Evitare di collocare l'idropulitrice ad alta pressione nelle aree che non si intende bagnare.

Sicurezza personale

1. Per proteggersi dal getto e dagli oggetti colpiti dal getto, gli operatori dovrebbero indossare indumenti appropriati, quali stivali di sicurezza, guanti di sicurezza, caschi di sicurezza con visiere, protezioni per l'udito, e così via.
2. Non utilizzare l'idropulitrice ad alta pressione in prossimità di persone, a meno che indossino indumenti protettivi.
3. Per ridurre il rischio di lesioni personali, è necessaria una supervisione ravvicinata quando il prodotto viene utilizzato in prossimità di bambini.
4. Qualora venga effettuato un collegamento a un sistema di acqua potabile, il sistema deve essere protetto dal riflusso.
5. L'acqua che è passata attraverso un rompi-vuoto è considerata non potabile.

Sicurezza elettrica

1. Non toccare mai le cartucce delle batterie con le mani bagnate.
2. Non utilizzare la macchina qualora parti importanti di quest'ultima siano danneggiate, ad esempio dispositivi di sicurezza, tubi flessibili ad alta pressione o la pistola a grilletto.

Uso e cura dell'utensile elettrico

1. Leggere tutte le istruzioni prima di utilizzare il prodotto.
2. Essere informati su come arrestare l'idropulitrice ad alta pressione e far sfiatare le pressioni rapidamente. Avere la completa familiarità con i controlli.
3. I getti ad alta pressione possono essere pericolosi, se ne viene fatto un uso improprio. Il getto non deve essere rivolto verso persone, apparecchi elettrici sotto tensione o la macchina stessa.
4. Questa macchina non è destinata all'utilizzo da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione.
5. I bambini vanno tenuti sotto controllo per accertarsi che non giochino con l'elettrodomestico.
6. Non spruzzare liquidi infiammabili e/o tossici. In caso contrario, si potrebbe causare un'esplosione, un'intossicazione o danni alla macchina.
7. Non dirigere il getto contro se stessi o altri per pulire indumenti o calzature.
8. Tubi flessibili ad alta pressione, raccordi e giunti sono fondamentali per la sicurezza della macchina. Utilizzare solo tubi flessibili, rac- cordi e giunti consigliati dal produttore.
9. Seguire le istruzioni quando si intende cambiare gli accessori.
10. Mantenere le maniglie asciutte, pulite e prive di olio o grasso.
11. Restare vigili: fare attenzione a cosa si sta facendo.
12. Non far funzionare il prodotto quando si è stanchi o sotto l'influenza di alcool o droghe.

13. Non far funzionare l'idropulitrice ad alta pressione senz'acqua per più di un minuto. In caso contrario, si danneggia il motore, causando un guasto.

14. Spegnere sempre l'apparecchio e chiudere la conduttura principale dell'acqua quando si intende lasciare l'idropulitrice ad alta pressione incustodita.

15. Fare attenzione ai contraccolpi. La pistola a grilletto rincula quando il getto ad alta pressione viene espulso dall'ugello. Mantenere saldamente la pistola a grilletto per evitare lesioni personali accidentali.
16. Prima dell'uso, controllare l'eventuale presenza di parti danneggiate o usurate. Inoltre, accertarsi che il tubo flessibile sia collegato correttamente e che non siano presenti perdite durante l'uso. L'utilizzo della macchina con difetti funzionali potrebbe causare un incidente.
17. Questa macchina è stata progettata per l'uso con il detergente fornito in dotazione o consigliato dal produttore. L'utilizzo di altri detergenti o altri prodotti chimici potrebbe influenzare negativamente la sicurezza della macchina.
18. Non tirare il tubo flessibile per spostare il corpo dell'idropulitrice ad alta pressione. In caso contrario, si danneggiano il tubo flessibile e le parti di collegamento, causando un cortocircuito o difetti funzionali.
19. Non collocare oggetti pesanti sul tubo flessibile né consentire a veicoli di passarvi sopra.
20. Scaricare sempre la pressione residua presente nella pistola a grilletto prima di scollegare il tubo flessibile.
21. Quando si intende collegare il tubo flessibile alla conduttura principale dell'acqua, osservare le istruzioni del proprio acquedotto locale o della propria azienda.
22. Qualora l'idropulitrice ad alta pressione venga fatta cadere o colpisca un oggetto duro, accertarsi di controllare la presenza di eventuali danni e spaccature. L'utilizzo di un'idropulitrice ad alta pressione danneggiata potrebbe generare fumo, incendi o causare scosse elettriche, che potrebbero risultare in lesioni personali.
23. Durante l'uso di idropulitrici ad alta pressione, possono formarsi degli aerosol. L'inalazione di aerosol può essere nociva per la salute.
24. A seconda dell'applicazione, è possibile utilizzare per la pulizia ad alta pressione degli ugelli schermati, che riducono in modo sostanziale l'emissione di aerosol idrati. Tuttavia, non tutte le applicazioni consentono l'utilizzo di dispositivi del genere. Qualora gli ugelli schermati non siano applicabili per la protezione dagli aerosol, potrebbe essere necessaria una maschera respiratoria di classe FFP 2 o equivalente, a seconda dell'ambiente di pulizia.

25. Il datore di lavoro deve eseguire una valutazione dei rischi per specificare le misure protettive necessarie relative agli aerosol, a seconda della superficie da pulire e del relativo ambiente. Le maschere respiratorie di classe FFP 2, equivalenti o di classe più elevata sono idonee per la protezione da aerosol idrati.

26. Evitare l'avvio accidentale. Accertarsi che l'interruttore sia nella posizione di spegnimento prima di effettuare il collegamento alla batteria e di sollevare o trasportare l'elettrodomestico. Il trasporto dell'elettrodomestico con il dito appoggiato sull'interruttore o il collegamento all'alimentazione elettrica di un elettrodomestico con l'interruttore di accensione attivato favoriscono gli incidenti.

27. Scollegare la batteria dall'elettrodomestico prima di effettuare eventuali regolazioni, cambiare gli accessori o riporre gli elettrodomestici. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale dell'elettrodomestico.

28. Non modificare né tentare di riparare l'elettrodomestico o la batteria, tranne per quanto indicato nelle istruzioni per l'uso e la manutenzione.

29. AVVERTENZA - rischio di iniezione o lesioni personali; non dirigere il flusso di scarico verso le persone.

Uso e manutenzione degli strumenti a batterie

1. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe creare un rischio di incendio, se utilizzato con un'altra batteria.

2. Utilizzare gli utensili elettrici solo con le batterie specificamente designate. L'uso di qualsiasi altra batteria potrebbe creare un rischio di lesioni personali e incendi.

3. Quando la batteria non è in uso, tenerla lon-tana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.

4. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verifichi un contatto accidentale con il liquido, lavare abbondantemente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

5. Non utilizzare una batteria o un utensile che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.

6. Non esporre una batteria o un utensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.

7. Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria o l'utensile al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.

Assistenza

1. Attenersi alle istruzioni di manutenzione specificate nel manuale.

2. Per garantire la sicurezza della macchina, utilizzare solo pezzi di ricambio originali del produttore o approvati dal produttore.

3. Gli interventi di manutenzione sull'idropulitrice ad alta pressione devono essere effettuati da un tecnico qualificato utilizzando solo parti di ricambio identiche. Ciò assicura che la sicurezza dell'idropulitrice ad alta pressione venga preservata.

4. In caso di guasto o malfunzionamento dell'idropulitrice ad alta pressione, spegnerla immediatamente e rimuovere la cartuccia della batteria o le cartucce delle batterie. Contattare il proprio rivenditore o centro di assistenza locale.

Avvertenze aggiuntive per la sicurezza

1. Conformarsi ai requisiti dell'azienda locale di distribuzione dell'acqua.
2. Non utilizzare l'utensile quando sussiste il rischio di fulmini.
3. Quando si utilizza l'utensile su suolo fangoso, pendii bagnati o ubicazioni scivolose, fare attenzione al proprio appoggio sui piedi.
4. Evitare di lavorare in un ambiente inadeguato in cui si preveda un maggiore affaticamento per l'utente.
5. Non sostituire la batteria sotto la pioggia.
6. Non immergere l'utensile in una pozzanghera.
7. Non lasciare l'utensile incustodito all'aperto sotto la pioggia.
8. Quando foglie bagnate o sporco aderiscono alla bocca di aspirazione (finestrella di ventilazione) a causa della pioggia, rimuoverle.
9. Non lavare l'utensile con acqua ad alta pressione.
10. Quando si intende lavare l'utensile, non lasciar penetrare acqua nell'impianto elettrico, ad esempio nella batteria, nel motore e nei terminali.
11. Quando si intende riporre l'utensile, evitare la luce solare diretta e la pioggia, e riporlo in un'ubicazione in cui non sia soggetto a temperature estremamente elevate o umidità.
12. Effettuare l'ispezione e la manutenzione in un'ubicazione in cui si possa evitare la pioggia.
13. Dopo aver utilizzato l'utensile, rimuovere lo sporco che si è depositato e far asciugare completamente l'utensile prima di riporlo. A seconda della stagione o della zona, sussiste il rischio di malfunzionamento dovuto a congelamento.
14. Non far bagnare i terminali della batteria con liquidi, ad esempio con acqua, né sommergere la batteria. Non lasciare la batteria sotto la pioggia e non caricarla, utilizzarla o riporla in un'ubicazione umida o bagnata. Qualora i terminali si bagnino o del liquido penetri all'interno della batteria, quest'ultima potrebbe venire cortocircuitata, e sussiste il rischio di surriscaldamento, incendio o esplosione.
15. Dopo aver rimosso la batteria dall'utensile o dal caricabatterie, accertarsi di applicare il cappuccio della batteria su quest'ultima e di riporre la batteria in un'ubicazione asciutta.
16. Non sostituire la batteria con le mani bagnate.

Avvertenze aggiuntive per la sicurezza

1. Conformarsi ai requisiti dell'azienda locale di distribuzione dell'acqua.
2. Non utilizzare un alimentatore con cavo, ad esempio un adattatore per batterie o un gruppo di alimentazione portatile, insieme a questo elettrodomestico. Il cavo di un alimentatore di questo tipo potrebbe interferire con il funzionamento e risultare in lesioni personali.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTIMENTO: NON lasciare che la comodità o la familiarità d'uso con il prodotto (acquisita con l'uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza.

L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale di istruzioni potrebbero causare lesioni personali gravi.

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
2. Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.
3. Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un'esplosione.
4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contenitore insieme ad altri oggetti metallici quali chiodi, monete, e così via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili ustioni e persino un guasto.

1. Non conservare e utilizzare l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50°C.

2. Non incenerire la cartuccia della batteria anche qualora sia gravemente danneggiata o completamente esaurita. La cartuccia della batteria può esplodere se a contatto con il fuoco.

3. Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.

4. Non utilizzare una batteria danneggiata.
5. Le batterie a ioni di litio contenute sono soggette ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation). Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta. Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.
6. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
7. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.
8. Se l'utensile non viene utilizzato per un periodo di tempo prolungato, la batteria deve essere rimossa dall'utensile.
9. Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che può causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie estremamente calde.
10. Non toccare i terminali dell'utensile subito dopo l'uso, in quanto potrebbero diventare estremamente caldi al punto da causare ustioni.
11. Evitare di far incastrare schegge, polveri o terreno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l'utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando ustioni o lesioni personali.
12. A meno che l'utensile supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'utensile o della cartuccia della batteria.
13. Tenere la batteria lontana dai bambini.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE: Utilizzare solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10 °C e 40 °C. Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Quando non si utilizza la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolungato (più di sei mesi).

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Accertarsi sempre che l'uten- sile sia spento e che la cartuccia della batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell'utenile.

Installazione o rimozione della cartuccia della batteria

ATTENZIONE: Spegnere sempre l'utensile prima di installare o rimuovere la cartuccia della batteria.

ATTENZIONE: Mantenere saldamente lo strumento e la batteria quando si intende installare o rimuovere la cartuccia della batteria. Qualora non si mantengano saldamente lo strumento e la cartuccia della batteria, questi ultimi potrebbero scivolare dalle mani, con la possibilità di causare un danneggiamento dello strumento e della cartuccia della batteria, nonché una lesione personale.

Per installare la cartuccia della batteria, aprire lo sportellino mentre si preme la leva di blocco. Allineare la linguetta sulla cartuccia della batteria con la scanalatura nell'alloggiamento, quindi far scivolare la batteria in sede. Inserirla completamente fino a quando si innesta in sede con un piccolo scatto. Se è possibile vedere l'indicatore rosso sul lato superiore del pulsante, la batteria non è bloccata completamente.

Dopo aver installato o rimosso le cartucce delle batterie, accertarsi di chiudere lo sportellino.

▶ Fig.1: 1. Sportellino 2. Leva di blocco

Per rimuovere le cartucce delle batterie, sollevare la cartuccia della batteria mentre si tiene premuto il pulsante sulla parte anteriore della cartuccia.

▶ Fig.2: 1. Indicatore rosso 2. Pulsante 3. Cartuccia della batteria

ATTENZIONE: Installare sempre fino in fondo la cartuccia della batteria, fino a quando l'indicatore rosso non è più visibile. In caso contrario, la batteria potrebbe cadere accidentalmente dall'uten-sile, causando lesioni personali all'operatore o a chi gli è vicino.
ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora la batteria non si inserisca scorrendo agevolmente, vuol dire che non viene inserita correttamente.
ATTENZIONE: Prima dell'uso, accertarsi di aver bloccato lo sportellino.

Sistema di protezione strumento/batteria

L'utensile è dotato di un sistema di protezione dell'utensile stesso e della batteria. Tale sistema interrompe automaticamente l'alimentazione al motore per prolungare la vita utile dell'utensile e della batteria. L'utensile si arresta automaticamente durante il funzionamento, qualora l'utensile o la batteria vengano a trovarsi in una delle condizioni seguenti:

Protezione dal sovraccarico

Quando la batteria viene utilizzata in modo tale da causare un assorbimento di corrente elevato in modo anomalo, l'utensile si arresta automaticamente senza alcuna indicazione. In questa situazione, spegnere l'utensile e interrompere l'applicazione che ha fatto sovraccaricare l'utensile. Quindi, accendere l'utensile per ricominciare.

Protezione dal surriscaldamento

Quando l'utensile è surriscaldato si arresta automaticamente, e l'indicatore della batteria lampeggia. In questa circostanza, lasciar raffreddare l'utensile prima di riaccenderlo.

Protezione dalla sovrascarica

Quando la carica della batteria non è sufficiente, l'utensile si arresta automaticamente. In tal caso, rimuovere la batteria dall'utensile e caricarla.

Indicazione della carica residua della batteria

Solo per cartucce delle batterie dotate di indicatore

▶ Fig.3: 1. Indicatori luminosi 2. Pulsante di controllo

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.

Indicatori luminosi Carica			residua
Illuminato Spento		Lampeggiante
			Dal 75% al 100%
			Dal 50% al 75%
			Dal 25% al 50%
			Dallo 0% al 25%
			Caricare la batteria.
			La batteria potrebbe essersi guastata.

NOTA: A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe variare leggermente rispetto alla carica effettiva.

NOTA: Il primo indicatore luminoso (all'estremità sinistra) lampeggia quando il sistema di protezione della batteria è in funzione.

Indicazione della carica residua della batteria

AVVISO: L'indicatore della batteria non si accende, quando l'interruttore di accensione si trova nella posizione di SPEGNIMENTO. Per controllare la carica residua della batteria, disporre l'interruttore di accensione sulla modalità ad alta o bassa pressione.

Premere il pulsante di controllo per indicare le cariche residue delle batterie. Gli indicatori delle batterie corrispondono alle rispettive batterie.

▶ Fig.4: 1. Indicatore della batteria 2. Pulsante di controllo

Stato dell'indicatore della batteria Carica			residua della batteria
Acceso Spento	Lampeggiante
			Dal 50% al 100%
			Dal 20% al 50%
			Dallo 0% al 20%
			Caricare la batteria

Interruttore di accensione

AVVISO: Non ruotare forzatamente l'interruttore di accensione. Questo potrebbe causare il malfun-zionamento dell'interruttore.

Ruotare l'interruttore di accensione in senso orario o antiorario, a seconda del livello della pressione.

Ruotare l'interruttore di accensione in senso orario per la modalità ad alta pressione (2), e in senso antiorario per la modalità a bassa pressione (1). Per spegnere la macchina, ruotare di nuovo l'interruttore di accensione verso la posizione di SPEGNIMENTO (0).

▶ Fig.5: 1. Modalità a bassa pressione (1) 2. Modalità ad alta pressione (2) 3. Posizione di SPEGNIMENTO

NOTA: Gli indicatori delle batterie si illuminano per qualche secondo, quando si dispone l'interruttore di accensione sulla modalità ad alta o bassa pressione.

Funzioni dell'ugello

NOTA: Gli ugelli forniti in dotazione variano a seconda della nazione. Per informazioni su altri ugelli, fare riferimento anche alla sezione ACCESSORI OPZIONALI.

Lancia a spruzzo

Specifica in base alla nazione

▶ Fig.6

È possibile regolare la larghezza del getto da 0° a 25° ruotando l'estremità anteriore dell'ugello.

ATTENZIONE: Quando si intende regolare la larghezza del getto, non ruotare l'ugello mentre lo si tira verso la pistola a grilletto. L'ugello potrebbe staccarsi dalla pistola a grilletto e causare lesioni personali.

Scrostatore

Specifica in base alla nazione

▶ Fig.7

Viene espulso un getto a spirale. Idoneo per la rimozione dello sporco ostinato.

AVVISO: Non utilizzare lo scrostatore per pulire superfici fragili, quali finestre o carrozzerie di automobili.

Operazioni con il grilletto

Premere il grilletto per espellere un getto d'acqua. Il getto prosegue fintanto che il grilletto viene tenuto premuto.

È possibile bloccare il grilletto per un utilizzo sicuro della pistola a grilletto. Per bloccare il grilletto, estrarre il fermo e agganciarlo alla scanalatura presente sull'impugnatura.

▶ Fig.8: 1. Grilletto 2. Fermo 3. Scanalatura

AVVISO: Per evitare un errore meccanico nell'interruttore a pressione, lasciare passare sempre un intervallo di due secondi tra le operazioni effettuate con il grilletto.

Valvola di sicurezza

Questo elettrodomestico è dotato di una valvola di sicurezza che evita una sovrappressione eccessiva. Quando si rilascia il grilletto, la valvola si apre e l'acqua ricircola attraverso l'entrata della pompa.

ATTENZIONE: Non alterare né regolare l'impostazione della valvola di sicurezza.

MONTAGGIO

ATTENZIONE: Accertarsi sempre che l'uten- sile sia spento e che la cartuccia della batteria sia stata rimossa, prima di effettuare qualsiasi inter- vento sull'utensile.

Collegamento del tubo flessibile ad alta pressione

Collegare il tubo flessibile ad alta pressione all'uscita (con il simbolo della pistola). Ruotare il dado sul tubo flessibile ad alta pressione in senso orario, mentre lo si avvita sulla filettatura dell'uscita.

ATTENZIONE: Accertarsi che il tubo flessibile ad alta pressione sia collegato in modo saldo. Un raccordo allentato potrebbe far staccare con violenza il tubo flessibile ad alta pressione, causando lesioni personali.

Montaggio della pistola a grilletto

Collegare il tubo flessibile ad alta pressione all'entrata sulla pistola a grilletto. Ruotare il dado sul tubo flessibile ad alta pressione in senso orario, mentre lo si avvita sulla filettatura dell'entrata.

ATTENZIONE: Accertarsi che il tubo flessibile ad alta pressione sia collegato in modo saldo. Un raccordo allentato potrebbe far staccare con violenza il tubo flessibile ad alta pressione, causando lesioni personali.

Collegamento a un rubinetto

ATTENZIONE: Utilizzare sempre un tubo flessibile dell'acqua resistente alla pressione con un diametro di ø 13 mm o superiore, e collegarlo al rubinetto utilizzando raccordi adatti. In caso contrario, il tubo flessibile dell'acqua e/o il raccordo potrebbero rompersi e causare lesioni personali.

AVVISO: Utilizzare un tubo flessibile dell'acqua resistente alla pressione che sia il più corto possibile. La quantità di acqua in entrata dovrebbe essere superiore al volume massimo di alimentazione della pompa.

AVVISO: Qualora si effettui il collegamento alla conduttura dell'acqua potabile, utilizzare una valvola rompivuoto che soddisfi le normative della propria area geografica.

NOTA: Il gruppo tubo flessibile viene consegnato con giunti di raccordo montati su entrambe le estremità. Pertanto, quando si intende eseguire il collegamento a un rubinetto senza un giunto di raccordo, rimuovere il giunto di raccordo a un'estremità.

▶ Fig.11: 1. Dado del giunto di raccordo 2. Giunto di raccordo

1. Collegare il gruppo tubo flessibile al rubinetto. Applicare un raccordo idoneo, ad esempio una fascetta stringitubo o un raccordo per rubinetto dell'acqua, per fissare l'estremità del tubo flessibile al rubinetto.

▶ Fig.12: 1. Fascetta stringitubo 2. Giunto di raccordo 3. Gruppo tubo flessibile

NOTA: Il raccordo dipende dalla forma del rubinetto a cui si intende effettuare il collegamento. Preparare un raccordo idoneo disponibile in commercio.

1. Applicare il raccordo per il tubo flessibile dell'acqua all'entrata (con il simbolo del rubinetto), quindi inserire il giunto di raccordo.

▶ Fig.13: 1. Giunto di raccordo 2. Raccordo per il tubo flessibile dell'acqua 3. Entrata sull'idropulitrice ad alta pressione

Collegamento/scollegamento dell'ugello

ATTENZIONE: Quando si intende collegare o scollegare l'ugello, bloccare sempre il grilletto della pistola a grilletto.

Inserire l'estremità dell'ugello nell'alloggiamento sulla pistola a grilletto, quindi ruotarlo nella direzione della freccia, come indicato nella figura. Per scollegare l'ugello, ruotarlo nella direzione inversa mentre lo si preme verso la pistola a grilletto.

▶ Fig.14: 1. Pistola a grilletto 2. Alloggiamento 3. Estremità dell'ugello

Collegamento dell'ugello schiumogeno

Accessorio opzionale

ATTENZIONE: Quando si intende collegare o scollegare l'ugello, bloccare sempre il grilletto della pistola a grilletto.

Preparare un detergente prima di utilizzare l'ugello schiumogeno.

1. Rimuovere l'ugello dal serbatoio ruotando l'ugello in senso antiorario. Applicare l'ugello alla pistola a grilletto.

▶ Fig.15: 1. Ugello 2. Pistola a grilletto

1. Versare il detergente nel serbatoio e installare quest'ultimo sull'ugello.

AVVISO: Utilizzare sempre detergente neutro. Un detergente acido o alcalino potrebbe danneggiare il serbatoio o l'ugello.

Posizionamento della custodia da trasporto in plastica sul contenitore

Accessorio opzionale

È possibile collocare la custodia da trasporto in plastica Makita sul lato superiore del contenitore. Posizionare la custodia da trasporto in plastica sul contenitore in modo che venga fissata con gli attacchi presenti sul coperchio del contenitore.

▶ Fig.17: 1. Custodia da trasporto in plastica 2. Attacco

Posizionamento del contenitore sul carrello

Accessorio opzionale

Quando si intende trasportare il contenitore con il carrello Makita, mettere il contenitore in posizione. Accertarsi che il lato inferiore del contenitore si inserisca nella piattaforma del carrello.

▶ Fig.18: 1. Superficie inferiore del contenitore 2. Piattaforma del carrello

ATTENZIONE: Quando si utilizza il carrello, non trasportare il contenitore pieno d'acqua. In caso contrario, si potrebbe perdere l'equilibrio e causare lesioni personali o la deformazione del contenitore, che porterebbe a perdita d'acqua.

FUNZIONAMENTO

AVVERTIMENTO: Non toccare il getto d'acqua e non dirigerlo verso se stessi o altri. Il getto d'acqua è pericoloso e può ferire l'utilizzatore o altri.

AVVERTIMENTO: Quando si spara il getto d'acqua, non tenere mai in mano l'oggetto che si intende pulire, né posizionare le mani e i piedi in prossimità del getto d'acqua.

ATTENZIONE: Fare attenzione al rimbalzo del getto d'acqua e agli oggetti colpiti. Non avvicinare l'ugello a una distanza inferiore a 30 cm dall'oggetto.

ATTENZIONE: Non far funzionare l'idropulitrice ad alta pressione senz'acqua per più di 1 minuto.

ATTENZIONE: Non utilizzare l'idropulitrice ad alta pressione per periodi di tempo prolungati. In caso contrario, si potrebbe causare un surriscaldamento o un incendio. Inoltre, l'utilizzo a lungo termine potrebbe causare malesseri dovuti alle vibrazioni.

ATTENZIONE: Fare attenzione alla direzione del vento. Qualora il detergente penetri negli occhi o in bocca, sciacquare immediatamente con acqua dolce e richiedere assistenza medica, se necessario.

AVVISO: Evitare l'uso dell'idropulitrice ad alta pressione per più di 1 ora. Dopo un utilizzo di 1 ora, fare una pausa della stessa durata.

AVVISO: Per proteggere il meccanismo dell'idropulitrice ad alta pressione, non utilizzare acqua a temperature superiori a 40°C.

1. Collegare un'estremità del tubo flessibile ad alta pressione alla pistola a grilletto, e l'altra estremità all'idropulitrice ad alta pressione.
2. Collegare l'idropulitrice ad alta pressione al rubinetto utilizzando un tubo flessibile dell'acqua. Dopodiché, aprire il rubinetto.

▶ Fig.19

1. Aprire lo sportellino e installare le cartucce delle batterie nell'idropulitrice ad alta pressione, quindi bloccare lo sportellino.

▶ Fig.20: 1. Cartuccia della batteria 2. Sportellino

1. Disporre l'interruttore di accensione sulla modalità desiderata.

▶ Fig.21: 1. Modalità a bassa pressione (1)
2. Modalità ad alta pressione (2)
3. Posizione di SPEGNIMENTO

1. Per emettere un getto d'acqua, sbloccare il fermo e premere il grilletto. Il getto prosegue fintanto che il grilletto viene tenuto premuto.

▶ Fig.22: 1. Fermo

ATTENZIONE: Mantenere saldamente la pistola a grilletto. La pistola a grilletto rincula quando si preme il grilletto.
ATTENZIONE: Mantenere sempre la pistola a grilletto per l'impugnatura e per la canna, durante l'espulsione del getto d'acqua.

AVVISO: Fare attenzione a non tirare con forza la pistola a grilletto durante l'uso. Questo potrebbe far rovesciare l'idropulitrice ad alta pressione.

AVVISO: Quando si intende sospendere l'utilizzo per un periodo di tempo prolungato, spegnere l'idropulitrice ad alta pressione e schiacciare il grilletto per scaricare completamente l'acqua restante.

Qualora l'idropulitrice ad alta pressione venga lasciata inutilizzata per un periodo di tempo pro-lungato mentre mantiene una pressione elevata, potrebbe non riavviarsi. In questa circostanza, spe-gnere l'idropulitrice ad alta pressione, alimentare acqua da un rubinetto nell'entrata e schiacciare il grilletto mentre si mantiene l'alimentazione dell'acqua per un po' di tempo. Quindi, accendere l'idropulitrice ad alta pressione.

Quando si sospende l'operazione, è possibile posizionare temporaneamente la pistola a grilletto come indicato nella figura.

▶ Fig.23

Dopo l'uso

ATTENZIONE: Dopo aver utilizzato l'idropulitrice ad alta pressione, eseguire sempre la procedura descritta nel presente manuale. La pressione residua nella pistola a grilletto o nell'idropulitrice ad alta pressione può causare lesioni personali o danni alla pompa interna.

1. Spegnere l'idropulitrice ad alta pressione.
2. Chiudere il rubinetto e scollegare il tubo flessibile dell'acqua dall'idropulitrice ad alta pressione.

▶ Fig.24

1. Riaccendere l'idropulitrice ad alta pressione.
2. Premere il grilletto fino a far scaricare l'acqua residua nell'idropulitrice ad alta pressione.

▶ Fig.25

AVVISO: Non far girare il motore per più di 1 minuto.

1. Spegnere l'idropulitrice ad alta pressione e rimuovere le cartucce delle batterie.
   ▶ Fig.26: 1. Interruttore di accensione 2. Cartuccia della batteria
2. Scollegare il tubo flessibile ad alta pressione dalla pistola a grilletto e dall'idropulitrice ad alta pressione.
   ▶ Fig.27: 1. Pistola a grilletto 2. Tubo flessibile ad alta pressione 3. Idropulitrice ad alta pressione

AVVISO: Per evitare che il tubo flessibile ad alta pressione si danneggi, rimuovere l'acqua residua nel tubo flessibile prima di riporlo.

Alimentazione dell'acqua da un serbatoio o da una cisterna

È possibile alimentare l'acqua da un serbatoio o una cisterna, anziché da un rubinetto.

Collegare il gruppo tubo flessibile e il gruppo succhie- ruola al raccordo per il tubo flessibile dell'acqua.

▶ Fig.28: 1. Serbatoio/cisterna 2. Gruppo succhie- ruola 3. Gruppo tubo flessibile 4. Raccordo per il tubo flessibile dell'acqua

ATTENZIONE: Quando si intende montare il manicotto sul contenitore del filtro, fare attenzione a non farsi male alla mano con la fascetta stringitubo.

AVVISO: Utilizzare sempre il gruppo tubo flessibile e il gruppo succhieruola Makita.

AVVISO: Mantenere sempre un'altezza di 1 m (3,28 ft) o meno tra l'entrata dell'idropulitrice ad alta pressione e la superficie dell'acqua. In caso contrario, l'idropulitrice ad alta pressione non sarà in grado di immettere l'acqua nella pompa.

Per introdurre acqua nel tubo flessibile, rimuovere l'ugello dalla pistola a grilletto e accendere l'idropulitrice ad alta pressione mentre si preme il grilletto. Una volta che l'acqua viene espulsa in modo stabile dalla pistola a grilletto, rilasciare il grilletto e applicare l'ugello adatto al proprio scopo.

▶ Fig.29: 1. Pistola a grilletto

NOTA: Quando l'acqua non viene espulsa, smontare il gruppo tubo flessibile e il gruppo succhieruola e immergerli in acqua. Quindi, ricollegarli all'idropulitrice ad alta pressione.

▶ Fig.30: 1. Gruppo tubo flessibile e gruppo succhieruola

Quando si intende utilizzare il contenitore come serbatoio dell'acqua

È possibile utilizzare il contenitore fornito in dotazione con l'idropulitrice ad alta pressione (specifico in base alla nazione) come serbatoio dell'acqua.

1. Collegare il giunto di raccordo del gruppo tubo flessibile al raccordo per il tubo flessibile dell'acqua.

▶ Fig.31: 1. Giunto di raccordo 2. Raccordo per il tubo flessibile dell'acqua 3. Entrata dell'idropulitrice ad alta pressione

1. Collegare il giunto di raccordo del gruppo tubo flessibile al contenitore del filtro del gruppo succhieruola.

▶ Fig.32: 1. Gruppo succhieruola 2. Gruppo tubo flessibile

1. Svuotare il contenitore e riempirlo con acqua.

▶ Fig.33: 1. Linea del livello massimo dell'acqua

AVVISO: Non riempire con acqua al di sopra della linea del livello massimo dell'acqua.

AVVISO: Il coperchio del contenitore non è del tipo a tenuta stagna. Fare attenzione a non versare l'acqua presente nel contenitore durante il trasporto.

1. Rimuovere il tappo sull'apertura di alimentazione dell'acqua e far passare il gruppo succhieruola attraverso l'apertura, come indicato nella figura.

▶ Fig.34: 1. Tappo 2. Supporto del tappo 3. Apertura di alimentazione dell'acqua 4. Gruppo succhieruola

NOTA: È possibile appoggiare il tappo dell'apertura di alimentazione dell'acqua sul supporto del tappo.

1. Posizionare l'idropulitrice ad alta pressione sul contenitore, in modo che venga fissata con gli attacchi presenti sul coperchio del contenitore.

▶ Fig.35: 1. Idropulitrice ad alta pressione 2. Coperchio 3. Foro di spurgo dell'aria

NOTA: Qualora l'aspirazione dell'acqua non funzioni, richieda un tempo eccessivo, oppure la pressione dell'acqua non sia sufficiente, controllare quanto segue:

• Allentamento del gruppo tubo flessibile, del gruppo succhieruola e del raccordo per il tubo flessibile dell'acqua.
• Verificare che i giunti di raccordo del gruppo tubo flessibile siano saldamente montati sul raccordo per il tubo flessibile dell'acqua e sul contenitore del filtro del gruppo succhieruola.

Qualora siano allentati, serrarli.

Gruppo tubo flessibile

▶ Fig.36: 1. Giunto di raccordo

Gruppo succhieruola

▶ Fig.37: 1. Fascetta stringitubo 2. Contenitore del filtro

Raccordo per il tubo flessibile dell'acqua

▶ Fig.38: 1. Raccordo per il tubo flessibile dell'acqua

AVVISO: Fare attenzione a come si maneggia il contenitore durante il trasporto. Il trasporto del contenitore con l'idropulitrice ad alta pressione e gli accessori o acqua all'interno potrebbe causare incidenti o lesioni personali a causa del peso del contenitore stesso.

AVVISO: Quando si trasporta il contenitore, non scuoterlo, non capovolgerlo, né inclinarlo eccessivamente. In caso contrario, si potrebbe causare quanto segue:

— la fuoriuscita dell'acqua contenuta all'interno;
— la caduta dal contenitore dell'idropulitrice ad alta pressione situata sul coperchio, oppure;
— l'impedimento della rotazione delle rotelle del contenitore.

AVVISO: Quando si trasporta il contenitore tenendolo per la maniglia, l'acqua potrebbe fuoriuscire, qualora sia presente una grande quantità d'acqua all'interno.

AVVISO: Dell'acqua potrebbe fuoriuscire dal foro di spurgo dell'aria, qualora l'acqua all'interno raggiunga il foro di spurgo dell'aria a causa dell'inclinazione del contenitore.

AVVISO: Non salire con i piedi sul contenitore. In caso contrario, si potrebbe rompere il coperchio.

AVVISO: Non lasciare il contenitore pieno d'acqua per un periodo di tempo prolungato. In caso contrario, si potrebbe causare il danneggiamento del contenitore, con conseguenti perdite d'acqua.

Dopo l'uso, attenersi alla procedura seguente:

1. Rimuovere il tappo sull'apertura di scarico e scaricare l'acqua.
   ▶ Fig.39: 1. Apertura di scarico
2. Rimuovere con un panno l'umidità presente all'interno del contenitore, quindi far asciugare completamente il contenitore.

AVVISO: Non conservare l'idropulitrice ad alta pressione e gli accessori mentre l'interno del contenitore è bagnato. L'umidità residua potrebbe causare un malfunzionamento e ruggine.

MANUTENZIONE E CONSERVAZIONE

AATTENZIONE: Prima di tentare di eseguire interventi di ispezione o manutenzione, accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia stata rimossa.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Pulizia dell'ugello

Utilizzare lo spillo di pulizia per rimuovere lo sporco dall'ugello o disostruirlo.

▶ Fig.40: 1. Spillo di pulizia

NOTA: Per mantenere prestazioni ottimali, pulire a intervalli regolari l'ugello.

AVVISO: Non rimuovere con la forza sporco o detriti. In caso contrario, si potrebbero causare lesioni personali o danni al foro di espulsione, causando angolazioni deviate del getto o prestazioni scadenti.

Pulizia del filtro

Scollegare il raccordo per il tubo flessibile dell'acqua e rimuovere lo sporco e i detriti dall'interno del filtro.

▶ Fig.41: 1. Raccordo per il tubo flessibile dell'acqua 2. Filtro 3. Anello di guarnizione

Quando si utilizza il gruppo succhieruola, estrarre il filtro dal contenitore del filtro e rimuovere sporco e detriti.

▶ Fig.42: 1. Filtro 2. Contenitore del filtro

NOTA: Per mantenere prestazioni ottimali, pulire a intervalli regolari il filtro.

Conservazione

ATTENZIONE: Conservare sempre in un'ubicazione al chiuso in cui la temperatura non scenda al di sotto di quella di congelamento. Qualora l'idropulitrice ad alta pressione si congli e si guasti, contattare il proprio centro di assistenza locale per chiedere la riparazione.

Riporre gli accessori nella tasca laterale dell'idropulitrice ad alta pressione.

Esempio di stoccaggio

▶ Fig.43: 1. Tubo flessibile ad alta pressione 2. Ugello 3. Pistola a grilletto

Se con il modello utilizzato è fornito in dotazione il contenitore, riporre l'idropulitrice ad alta pressione e gli accessori nel contenitore.

Esempio di stoccaggio

▶ Fig.44: 1. Idropulitrice ad alta pressione 2. Ugello 3. Pistola a grilletto 4. Spazzola di lavaggio 5. Ugello schiumogeno 6. Caricabatterie 7. Gruppo tubo flessibile 8. Gruppo succhieruola

NOTA: Alcuni accessori mostrati nella figura vengono forniti come accessori opzionali, in alcune nazioni.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere riparazioni, eseguire un'ispezione personalmente. Qualora si rilevi un problema che non è illustrato nel manuale, non tentare di smontare l'utensile. Rivolgersi, invece, a un centro di assistenza autorizzato Makita, utilizzando sempre pezzi di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (guasto)	Azione correttiva
L'idropulitrice non si avvia. Elettricità assente installare cartucce delle batterie cariche.
L'idropulitrice ad alta pressione è stata lasciata inutilizzata per un periodo di tempo prolungato mentre manteneva una pressione elevata.		Spegnere l'idropulitrice ad alta pressione, alimentare acqua da un rubinetto nell'entrata e schiacciare il grilletto mentre si mantiene l'alimentazione dell'acqua per un po' di tempo. Quindi, accendere l'idropulitrice ad alta pressione.
Getto d'acqua assente o debole	Alimentazione dell'acqua assente	Accertarsi che il rubinetto sia aperto. Se si utilizzano il gruppo tubo flessibile e il gruppo succhieruola, introdurre dell'acqua nel tubo flessibile.
	Alimentazione dell'acqua insufficiente Aprire il rubinetto.
	Collegamento scadente del tubo flessibile dell'acqua	Controllare il collegamento tra l'idropulitrice ad alta pressione e il rubinetto dell'acqua.
	Tubo flessibile, filtro o ugello ostruiti Disostruire il tubo flessibile, il filtro o l'ugello.
	L'aria sta ostacolando il flusso dell'acqua.	Disattivare l'interruttore, quindi riattivarlo mentre si tiene premuto il grilletto.
	Ugello danneggiato o usurato Sostituire I'ugello.
	Guasto della pompa o della valvola Contattare un centro di assistenza autorizzato per richiedere le riparazioni.
	Collegamento insufficiente dei tubi flessibili (quando si utilizza il gruppo succhieruola)	Serrare il giunto di raccordo, qualora sia allentato. Inserire saldamente il giunto di raccordo.
Getto d'acqua instabile	Ugello ostruito	Disostruire il foro di espulsione dell'ugello utilizzando lo spillo di pulizia.
	Aspirazione dell'acqua insufficiente	Controllare il tubo flessibile dell'acqua a partire dal rubinetto alla ricerca di eventuali perdite od ostruzioni. Aprire il rubinetto.
	L'acqua è troppo calda.	Alimentare acqua più fredda.
	Guasto della valvola	Contattare un centro di assistenza autorizzato per richiedere le riparazioni.
Rumore anomalo	L'acqua è troppo calda.	Alimentare acqua più fredda.
	Dell'aria è intrappolata nella pompa.	Contattare un centro di assistenza autorizzato per richiedere le riparazioni.
Perdita d'acqua	Collegamento scadente	Controllare il collegamento tra l'idropulitrice ad alta pressione, la pistola a grilletto e il rubinetto dell'acqua.
	Guarnizioni usurate	Contattare un centro di assistenza autorizzato per richiedere le riparazioni.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'u-tensile Makita specificato nel presente manuale.

L'impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.

Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.

Lancia a spruzzo Vario-Power

▶ Fig.45

È possibile regolare la pressione del getto ruotando l'ugello.

ATTENZIONE: Quando si intende regolare la essione del getto, non ruotare l'ugello mentre lo ira verso la pistola a grilletto. L'ugello potrebbe ccarsi dalla pistola a grilletto e causare lesioni sonali.

Ugello schiumogeno

Specifica in base alla nazione

▶ Fig.46

È possibile spruzzare del detergente sotto forma di schiuma.

Spazzola di lavaggio (lunga)

▶ Fig.47

Ugello dotato di spazzola. Utile per lavare via lo sporco mentre si scrosta con la spazzola.

Spazzola di lavaggio rotante

▶ Fig.48

Tre spazzole interne ruotano lentamente durante l'espulsione del getto. Adatto per la pulizia di sporco leggero su pareti esterne, carrozzerie di auto, vasche da bagno e così via.

Gruppo tubo flessibile

▶ Fig.49

Un gruppo tubo flessibile per collegare un rubinetto o il gruppo succhieruola al prodotto.

Gruppo succhieruola

▶ Fig.50

Un gruppo succhieruola per alimentare acqua da un serbatoio o una cisterna. Utilizzare il gruppo tubo flessibile per il collegamento al prodotto.

Prolunga per lancia

▶ Fig.51

Tubi per aumentare la lunghezza della pistola a grilletto. Sono disponibili tre lunghezze diverse, cambiando il numero di tubi utilizzati.

Lancia a spruzzo per sottoscocche

▶ Fig.52

Lancia a spruzzo molto lunga con ugello angolato. Ottimale per pulire zone difficilmente raggiungibili, ad esempio sottoscocche di auto e grondaie di tetti.

ATTENZIONE: Non utilizzare la lancia a ruzzo per sottoscocche insieme alla prolunga lancia.

Paraspruzzi

▶ Fig.53

Riduce gli spruzzi di rimbalzo durante la pulizia di angoli con lo scrostatore.

Giunto girevole

▶ Fig.54

Evita che il tubo flessibile ad alta pressione si attorcigli.

Giunto di collegamento

▶ Fig.55

Un giunto a cui collegare un ugello di un altro modello.

Alcuni ugelli opzionali richiedono il giunto di collegamento (accessorio opzionale) per montare la pistola a grilletto. Applicare il giunto di collegamento sulla pistola a grilletto in modo analogo all'ugello.

▶ Fig.56: 1. Ugello 2. Giunto di collegamento 3. Pistola a grilletto

NOTA: Il giunto di collegamento è necessario quando si intende utilizzare gli ugelli inclusi con un altro modello, HW112 o HW121.

Tubo flessibile per la pulizia dei tubi (10 m/15 m)

▶ Fig.57

Per pulire e disostruire condutture e pluviali.

ATTENZIONE: Fare particolarmente atten- ne al getto d'acqua quando si utilizza il tubo ssibile per la pulizia dei tubi. Viene espulso un tto d'acqua estremamente forte all'indietro. livare il getto d'acqua esclusivamente quando gello è stato inserito almeno fino al segno sso nel tubo da pulire.

Prolunga per tubo flessibile ad alta pressione (5 m/8 m/10 m)

▶ Fig.58

Tubo flessibile di prolunga per collegare il corpo dell'idropulitrice ad alta pressione alla pistola a grilletto.

Ugello di spruzzatura Vario-Power e tubo di prolunga

▶ Fig.59: 1. Ugello di spruzzatura Vario-Power 2. Tubo di prolunga

È possibile regolare la pressione del getto ruotando l'ugello.

AVVERTIMENTO: Installare esclusivamente gello di spruzzatura vario-power sul tubo di prolunga. Non collegare gli altri tubi di prolunga zionali al tubo di prolunga originale. L'utilizzo qualsiasi componente aggiuntivo diverso da quelli consigliati dal produttore potrebbe causare il rischio danni o lesioni alle persone.

ATTENZIONE: Quando si intende regolare la sessione del getto, non ruotare l'ugello mentre lo mira verso la pistola a grilletto. L'ugello potrebbe caccarsi dalla pistola a grilletto e causare lesioni personali.

WAARSCHUWING

▶ Fig.39: 1. Aftappunt

▶ Fig.18: 1. Superficie inferior del recipiente 2. Plataforma del carrito

▶ Fig.42: 1. Filtro 2. Caja del filtro

ACCESORIOS OPCIONALES
