MANUALE UTENTE GR384 BLACK & DECKER

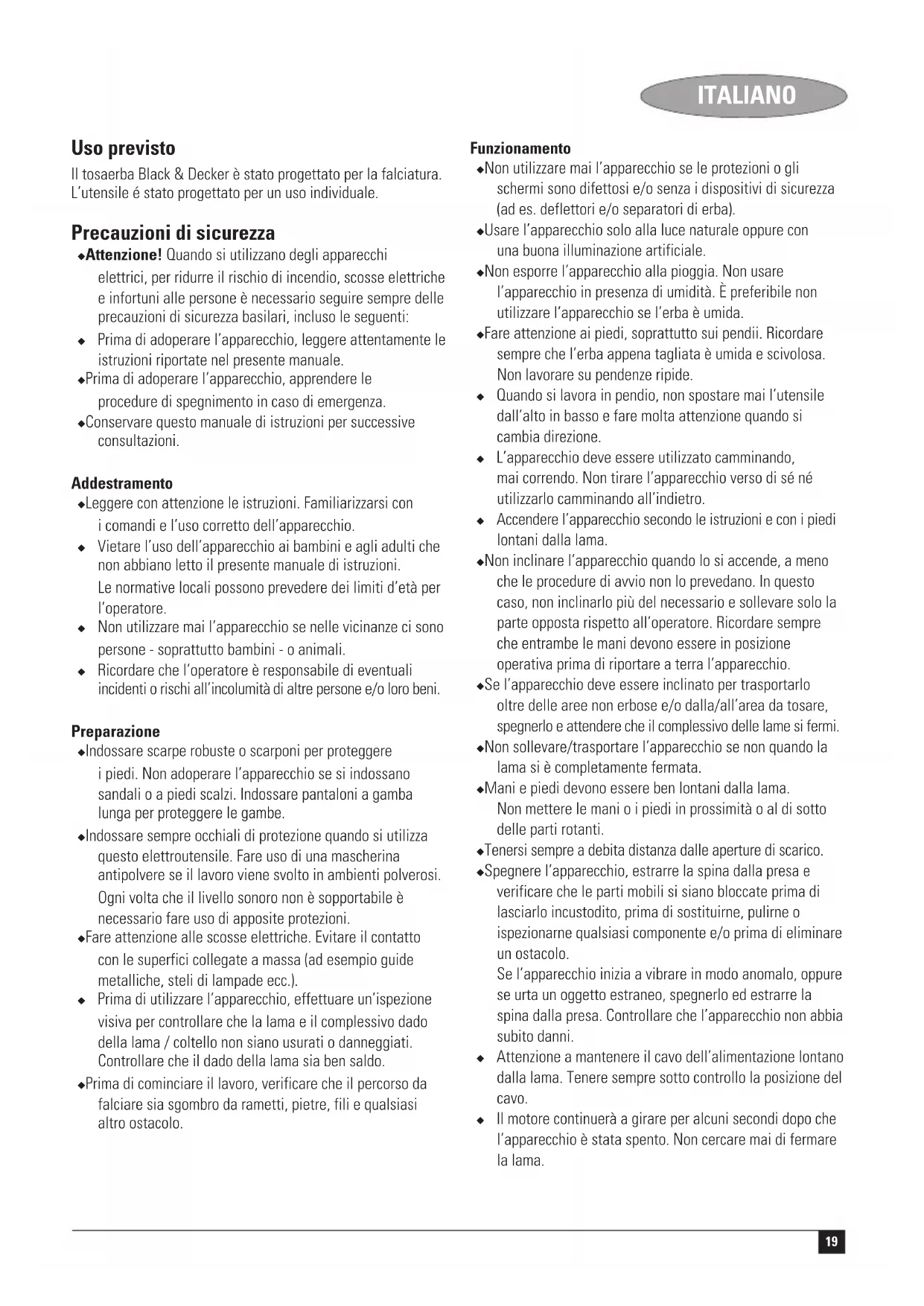

Il tosaerba Black & Decker è stato progettato per la falciatura. L'utensile è stato progettato per un uso individuale.

Precauzioni di sicurezza

Attenzione! Quando si utilizzato degli appearecchi elettrici, per ridurre il rischio di incendio, scosse elettriche e infortuni alle persone è necessario seguire sempre delle precauzioni di sicurezza basilari, incluso le seguenti:

Prima di adoperare l'apparecchio, leggere attendamente le istruzioni riportate nel presente manuale.
Prima di adoperare l'apparecchio, apprendere le procedure di spegnimento in caso di emergenza.
Conservare Anything manuale di istruzioni per successive consultazioni.

Addestramento

Leggere con attenzione le istruzioni. Familiarizzarsi con i comandi e l'uso corretto dell'apparecchio.
Vietare l'uso dell'apparecchio ai bambini eagli adulti che non abbiano letto il presente manuale di istruzioni. Le normative locali possono prevedere dei limiti d'età per l'operaore.
Non utilizzato mai l'apparecchio se nelle vicinanze ci sono persone - soprattutto bambini - o animali.
Ricordare che I'operaatore è responsabile di eventuali incidenti o rischi all'incomità di altre persone e/o loro beni.

Preparazione

• Indossare scarpe robuste o scarponi per proteggere i piedi. Non adoperare l'apparecchio se si indossano sandali o a piedi scalzi. Indossare pantaloni a gamba lunga per proteggere le gambe.
• Indossare sempre occhiali di protezione quando si utilizes lo"This is an excellent example of the art of art. It is a very fine example of art and is a good example of art.
  -Fare attenzione alle scosse elettriche. Evitare il contatto con le superfici collegate a massa (ad esempio guide metalliche, steli di lampade ecc.).
  Prima di utilizzare l'apparecchio, effettuire un'ispezione visiva per controllare che lalama e il complessivo dato della lamà / coltello non siano usurati o danneggiati. Controllare che il dato della lamà sia ben saldo.
  Prima di cominciare il lavoro, verificare che il percorso da falciare sia sgombro da rametti, pietre, fili e qualsiasi altri ostacolo.

Funzionamento

Non utilizzato mai l'apparecchio se le protezioni o gli schermi sono difettosi e/o sono a dispositivi di sicurezza (ad es. deflettori e/o separatori di erba).
Usare I'apparecchio solo alla luce naturale oppure con una buona illuminazione artificiale.
Non esporre l'apparecchio alla pioggia. Non usare l'apparecchio in presenza di umidità. É preferibile non utilizzato l'apparecchio se l'erba è umida.
-Fare attenzione ai piedi, soprattutto sui pendii. Ricordare sempre che l'erba appena tagliata è umida e scivolosa. Non lavorare su pendenze ripide.
- Quando si lavora in perdio, non spostare mai l'utensile dall'alto in basso e fare molta attenzione quando si cambia direzione.
L'apparecchio deve essere utilizzato camminando, mai correndo. Non tirare l'apparecchio verso di se neutilizarlo camminando all'indietro.
Accendere l'apparecchio secondo le istruzioni e con i piedi lontani nella lama.
Non inclinarere l'apparecchio quando lo si accende, a meno che le procedure di avvio non lo prevedano. In quello caso, non inclinarlo più del necessario e sollevare solo la parte opposta rispetto all'operaatore. Ricordare sempre che entrambé le mani devono essere in posizione operativa prima di riportare a terra l'apparecchio.
Se l'apparecchio deve essere inclinato per trasportarlo oletre delle aree non erbose e/o alla/all'area da tosare, spegnerlo e attendere che il complessivo delle lame si fermi.
Non sollevare/trasportare l'apparecchio se non quando la lama si è completamente fermata.
Mani e piedi devono essere ben lontani alla lama. Non mettere le mani o i piedi in prossimità o al di sotto delle parti rotanti.
Tenersi sempre a debita distanza dalle aperture di scarico.
Spagnere l'apparecchio, estrarre la spina alla presa e verificare che le parti mobili si siano bloccate prima di lasciarlo incustodito, prima di sostituirne, pulirne o ispezionarne qualsiasi componente e/o prima di eliminare un ostacolo.
Se l'apparecchio inizia a vibrare in modo anomalo, oppure se urta un oggetto estraneo, spegnerlo ed estrarre la spina alla presa. Controllare che l'apparecchio non abbia subito danni.
- Attenzione a mantenere il cavo dell'alimentazione lontano alla lama. Tenere sempre molto controllo la posizione del cavo.
Il motore continuera a girare per alcuni secondi dopo che l'apparecchio è stata spento. Non cercare mai di fermare la lama.

ITALIANO

Manutenzione e conservazione

Prima dell'uso, verificare che non vi siano componenti danneggiati o difettosi. Controllare se ci sono parti non allineate, se i componenti mobili sono integri, se ci sono componenti rotti, danni alle protezioni oagli interruttori e qualsiasi altra condizione che possa alterare il funzionamento dell'attrezzo. Accertarsi che l'apparecchio funzioni come previsto e che venga impiegato per la destinazione originale. Non usare mai l'apparecchio se una protezione o una copertura sono danneggiate o mancano. Non usare l'apparecchio se ci sono elementi danneggiati o difettosi e se non è possible accenderlo e spegnerlo mediante l'interruttore. Eventuali elementi difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato.

• Controllare spesso il cavo per verificare che non sia danneggiato. Se il cavo è danneggiato, per evitare situazioni pericolose è necessario affiarne la sostuzione a un technician autorizzato. I cavi delle prolonghe devono essere ispezionati periodicamente e sostituiti tempestivamente in caso di danni.

• Tutti i dadi, bulloni e viti dell'apparecchio devono essere sempre saldi per garantire condizioni di lavoro sicure.

Controllare il sacchetto raccoglierba per verificare che non sia danneggiato o usrato e sostuirlo in caso di necessità. Non usare mai l'apparecchio perché il sacchetto raccoglierba.

• Quando non è in funzione, l'apparecchio deve essere conservato in un luogo asciutto. I bambini non devono averere accessoagli apparecchi riposti.

Verificare che gli accessori da taglio di ricambio siano sempre del tipo giusto.

Usare esclusivamente pezioni di ricambio e accessori Black & Decker.

Simboli di avventenza

Sull'apparecchio sono visibili i seguenti simboli di avvertenza:

Prima dell'uso leggere il presente manuale.

Non esporre l'apparecchio alla pioggia o a condizioni di alta umidità.

Se il cavo principale è danneggiato estrarre la spina alla presa.

Tenere gli astanti lontani dall'area di lavoro

Prima di eseguire interventi di manutenzione, di assistenza o regolazioni, estrarre la spina alla presa.

Attenzione ai bordi affiliati.

Tenere il cavo lontano dalle lame da taglio.

Sicurezza elettrica

L'apparecchio deve essere sempre spento dall'interruttore principale prima di estrarre la spina e il connettore della presa o il cavo della prolunga.

Doppio isolamento

Quito appearecchio è dotato di doppio isolamento che rende superflua la messa a terra, in conformità alla direttiva EN 60335. Controllare sempre che l'alimentazione corrisponda alla tension individata sulla targhetta delle caratteristiche.

La sicurezza elettrica può essere ulteriamente ampliata utilizzando un dispositivo a corrente residua (RCD) e ad alta sensibilità da 30 mA.

Impiego di una prolunga

Adoperare sempre una prolunga di tipo omologato, adeguata alla potenza assorbita dell'utensile (v. scheda tecnica). La prolunga deve recare la targhetta che la identifica come adatta per uso esterno. É possible adoperare un cavo di prolunga H05V-F da 1,5 mm lungo fino a 30 m, ricerca perdita di potenza. Prima dell'uso, controllare che la prolunga non presenti segni di danni, usura e invecchiamento. Una prolunga danneggiata o difettosa deve sempre essere sostituita. Se si utilizes un avvolGITRE, estrarre il cavo per l'intera lunghezza.

Caratteristica

1. Interruttore acceso/spento
2. Pulsante di sblocco
3. Scatola dell'interruttore
4. Impugnatura superiore
5. Impugnatura inferiore
6. Sacchetto portaerba
7. Carter motore
8. Ruche

Montaggio

Attenzione! Prima del montaggio, verificare che l'apparecchio si spento e che la spina sia disinserita alla presa.

Montaggio dell'impugnatura (fig. A)

Fissare il componente dell'impugnatura inferiore (5) all'impugnatura superiore (4), usando le manopole (9), le rondelle (10) e le viti (11), come illustrato.

Installazione dell'impugnatura (fig. B)

Inserire le estremita dell'impugnatura inferiore (5) nei corrispondenti fori (12) del tosaerba.
Spingere in basso l'impugnatura per quanto possibile.
Fissare I'impugnatura con le viti (13).

Installazione del cavo (fig. C)

Il cavo di alimentazione deve essere fissato usingo i fermacavo.

Fissare un fermacavo (14) sul cavo che va alla cassetta dell'interruttore al motore. Fissare il fermacavo sull'impugnatura inferiore (5).
Fissare l'altro fermacavo (14) sul cavo che va alla cassetta dell'interruttore alla spina di alimentazione di rete. Fissare il fermacavo sull'impugnatura superiore (4).

Attenzione! Prima di insertire la spina nella presa di alimentazione, controllare che il cavo sia stato fissato con i fermacavo.

Inserimento del sacchetto raccoglierba (fig. D)

Sollevare il piano incernierato (15) e collocare il sacchetto raccoglierba sopra le alette (16).

Uso

Attenzione! Lasciare che l'apparecchio lavori al suo ritmo, alla sovraccaricarlo.

Regolazione dell'altezza di taglio (fig. E)

L'altezza del taglio si regola modificando l'altezza delle ruote.

Attenzione! Prima di continuare, scollegare l'apparecchio dall'alimentazione e attendere che la lama si arresti.

Per liberare le ruote (8), ruotarle fino a che si sbloccano.
Posizione are ruote all'altezza di taglio desiderata.
Girare di nuovo le ruote fino alla posizione di bloccaggio, verificando che siano tutte alla stessa altezza.

Avviamo e spegnimento

Accensione

• Afferrare l'impugnatura con entrambe le mani e inclinarla leggermente in basso, per sollevare il muso dell'apparecchio.
  Tenere premuto il pulsante di sblocco (2) e tirare verso di se l'interrottore on/off (1).
  Rilasciare il pulsante di sblocco.
  Lasciare ritornare l'apparecchio in posizione da lavoro.

Spegnimento

Per spagnere I'apparecchio, rilasciare I'interruttore on/off.

Attenzione! Non tentare mai di bloccare l'interruttore in posizione di accensione.

Falciatura (fig. F & G)

Si suggerisce di utilizzato il tosaerba come descripto in questa sezione per ottenerere risultati ottimali e ridurre il rischio di tagliare il cavo di alimentazione.

Collocare la massa del cavo di alimentazione sul prato, vicino al punto d'inizio (posizione 1 nella fig. F).
Accendere l'apparecchio come descripto sopra.
Procedure come illustrato nella fig. F.

Passare alla posizione 1 alla posizione 2.
Girare a destra e procedere verso la posizione 3.
Girare a sinistra e procedere verso la posizione 4.

Ripetere la procedura precedente come necessario.

Attenzione! Non camminare in direzione del cavo, come alla la fig. G.

Svuotamento del sacchetto raccoglierba

Quando I'erba falciata si sparpaglia sotto il tosaerba, svuotare il sacchetto.

Attenzione! Non usare mai l'apparecchio perché il sacchetto raccoglierba.

Consigli per un'ottima utilizzazione

Se I'erba supera i 10 cm d'altezza circa, per ottenere un risultato migliorare è opportuno falciarla due volte. Prima tagliarla all'altezza massima e poi utilizzato un'altezza di taglio media o Bassa.
Per ottenerisultati ottimali, tosare soltanto erba secca.

Manutenzione

Questo appearecchio Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione.

Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'apparecchio e sottoporlo a pulizia e manutenzione periodica.

Mantenere l'apparecchio pulito e asciutto.
Pulire regolarmente le fessure di ventilazione con un pennello pulito e asciutto.
Usare regolarmente un raschietto alla punta per eliminare erba e sporcizia dal tosaerba.
Per pulire l'apparecchio, usare solo sapone non aggressivo e un panno umido. Evitare sempre l'infiltrazione di liquidi all'interno dell'utensile che non deve essere mai immerso in alcun liquido. Non usare materiali abrasivi o detergenti a base di solventi.

ITALIANO

Manutenzione della lama

Eliminare regolarmente sporcizia ed erba alla lama.
All'inizio della stagione di giardinaggio, esaminare con attenzione la condizione della lama.
Se la lama è molto smussata, affilarla oppure sostituirla.
Se la lama è danneggiata o usurata, installare una nuova, in base alla procedura descritta di seguito.

Sostituzione della lama (fig. H)

Le lame di ricambio sono disponibili presso il concessionario Black & Decker.

• GR389: n. cat. A6389

Attenzione! Adottare le seguenti precauzioni.

Prima di continuare, scollegare l'apparecchio dall'alimentazione e attendere che la lama si arresti.
Attenzione a non tagliarsi. Per afferrare la lama, indossare quanti pesanti oppure utilizzare un panno.
Adoperare esclusivamente la lama di ricambio specificata.
Non rimuovere per alcun motivo la girante (17).

Per sostituire la lama:

Inclinare l'apparecchio su un lato.
Afferrare la lama (18) con una mano.
- Allentare ed estrarre il dato della lama (19) utilizzando la chiave in corredo.
Sostituire la lama.
Reinstallare la rondella (segis presente) e il dato.
Fissare saldamente il dato della lama.

Risoluzione dei problemi

Se l'apparecchio non sembra funzionare correttamente, atteneri alle istruzioni riportate di seguito. Se il problema persiste, contattare il servizio di assistenza tecnica della Black & Decker.

Attenzione! Prima di procedere, estrarre la spina alla presa.

Il motore è in funzione, ma la lama resta immobile.

Eliminare con cautela eventuali ostruzioni che bloccano la lama.

Nessun rumore e la lama resta immobile

Controllare che i cavi di alimentazione siano collegati correttamente.
Controllarei fusibili principali.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decide di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrè essere smaltito con i normali rifiuti domestici. Smaltire il prodottotramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenir l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta membrali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

Black & Decker offre ai loro clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usfuquire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com

Dati tecnici

GR 369 GR383 GR384

LM382 GR389

Tensione V 230 230 230

Potenza assorbita W 1.200 1.300 1.400

Velocita vuoto min 2.700 2.700 2.700

Lunghezza lama mm 380 380 380

Peso kg 14,5 14,5 14,5

Dichiarazione europea di conformità del macchinario

GR369, GR383, GR384, GR389, LM382

Black & Decker dichiara che i presenti prodotti sono conformi a:

98/37/CEE, 89/336/CEE, 73/23/CEE, EN 55014, EN 60335, EN 61000, 2000/14/EC,

Tosaerba L ≤ 50 cm, Allegato VI, N. 499

SNCH, L-5230 Sandweiler, Luxembourg

L (pressione sonora) 75 dB(A), L (potenza acustica)

88 dB(A), LWA (garantita) 96 dB(A), vibrazione misurata subraccio/mano 1.5m / s^2

Garanzia

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
Il prodotto non sia stato usato in modo improprio o scorretto;
Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati ne dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it
