GR384 - Rasenmäher BLACK & DECKER - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG GR384 BLACK & DECKER

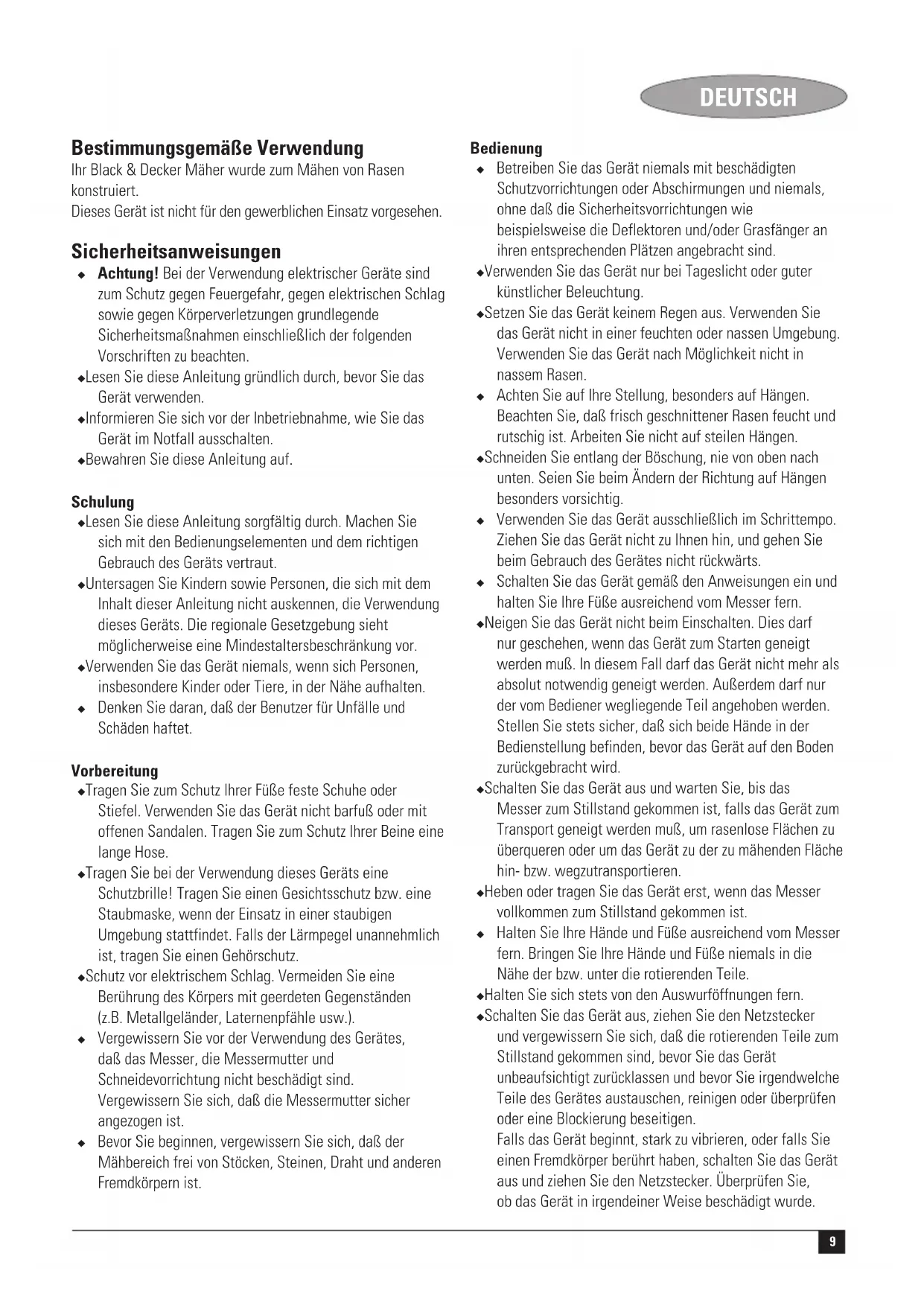

Bestimmungsgemäß Verwendung

Ihr Black & Decker Maher wurde zum Mahen von Rasen konstruiert.

Dieses Gerat ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitsanweisungen

Achtung! Bei der Verwendung elektrischer Geräte sind zum Schutz gegen Feuergefahr, gegen elektrischen Schlag sowie gegen Körperverletzungen grundlegende Sicherheitsmaßnahmen einschließlich der folgenden Vorschriften zu beachten.
- Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden.
Informieren Sie sich vor der Inbetriebnahme, wie Sie das Gerät im Notfall ausschalten.
Bewahren Sie diese Anleitung auf.

Schulung

Lesen Sie diese Anleitung sorgfältig durch. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Geräts vertraut.
Untersagen Sie Kindern sowie Personen, die sich mit dem Inhalt dieser Anleitung nicht auskennen, die Verwendung theses Geräts. Die regionale Gesetzgebung sieht möglicherweise eine Mindestaltersbeschränkung vor.
Verwenden Sie das Gerät niemals, wenn sich Personen, insbesondere Kinder oder Tiere, in der Nähe aufhalten.
Denken Sie daran, daß der Benutzer für Unfälle und Schaden haftet.

Vorbereitung

Tragen Sie zum Schutz ihrer Feste feste Schuhe oder Stiefel. Verwenden Sie das Gerät nicht barfuß oder mit offenen Sandalen. Tragen Sie zum Schutz ihrer Beine eine Lange Hose.
Tragen Sie bei der Verwendung deses Gerats eine Schutzbrille! Tragen Sie einen Gesichtsschutz bzw. eine Staubmaske, wenn der Einsatz in einer staubigen Umgebung staatfindet. Falls der Larmpegel unannehmlich ist, tragen Sie einen Gehorschutz.
Schutz vor elektrischem Schlag. Vermeiden Sie eine Berührung des Körpers mit geerdeten Gegenständen (z.B. Metallgeländer, Laterenpfahle usw.).
Vergewissem Sie vor der Verwendung des Gerätes, daß das Messer, die Messermutter und Schneidevorrichtung nicht beschädigt sind. Vergewissem Sie sich, daß die Messermutter sich angezogen ist.
- Bevor Sie beginnen, vergewissern Sie sich, daß der Mahbereich frei von Stöcken, Steinen, Draht und anderen Fremdkörpersn ist.

Bedienung

• Betreiben Sie das Gerät niemals mit beschädigten Schutzvorrichtungen oder Abschirmungen und niemals, ohne daß die Sicherheitsvorrichtungen wie beispielsweise die Deflektoren und/oder Grasfänger an ihren entsprechenden Plätzen angebracht sind.
  Verwenden Sie das Gerät nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Verwenden Sie das Gerät nach Möglichkeit nicht in nassem Rasen.
• Achten Sie auf ihre Stellung, bereits auf Hängen. Beachten Sie, daß frisch geschnittener Rasen feucht und rutschig ist. Arbeiten Sie nicht auf steilen Hängen.
  Schneiden Sie entlang der Boschung, nie von oben nach unten. Seien Sie beim Andern der Richtung auf Hängen besonderss vorsichtig.
  Verwenden Sie das Gerät ausschließlich im Schrittempo. Ziehen Sie das Gerät nicht zu他们在，und gehen Sie beim Gebrauch des Gerätes nicht ruckwärts.
  Schalten Sie das Gerä gemäß den Anweisungen ein und halten Sie ihre Füge ausreichend vom Messer fern.
  Neigen Sie das Gerät nicht beim Einsatzen. Diesarf nur geschehen, wenn das Gerät zum Starten geeigt werden muß. In thisem Fallarf das Gerät nicht mehr als absolut notwendig geeigt werden. Außer demarf nur der vom Bediener wegliegende Teil angehoben werden. Stellen Sie stets richer, daß sich beide Hande in der Bedienstellung befinden, bevor das Gerät auf den Boden zurückgebracht wird.
  Schalten Sie das Gerät aus und warten Sie, bis das Messer zum Stillstand gekommen ist, falls das Gerät zum Transport geneigt werden muß, um rasenlose Flächen zu überqueren oder um das Gerät zu der zu mahenden Fläche hin- bzw. wegzutransportieren.
  Heben oder tragen Sie das Gerät erst, wenn das Messen vollkommen zum Stillstand gekommen ist.
• Halten Sie ihre Höhe und Fuß ausreichend vom Messer fern. Bringen Sie ihre Höhe und Fuß niemals in die Nähe der bzw. unter die rotierenden Teile.
  Halten Sie sich stets von den Auswurföffnungen fern.
  Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und vergewissem Sie sich, daß die rotierenden Teile zum Stillstand gekommen sind,bevor Sie das Gerät unbeaufsichtigt zurückklassen und bevor Sie irgendwelche Teile des Gerätes austauschen,reinigen oder überprüfen oder eine Blockierung beseitigen.

Falls das Gerät beginnt, stark zu vibrieren, oder falls Sie einen Fremdkörper berührt haben, schalten Sie das Gerät aus undziehen Sie den Netzstecker. Überprüfen Sie, ob das Gerät in irgendiner Weise beschädigt wurde.

DEUTSCH

Halten Sie das Netzkabel vom Messer fern. Achten Sie immer auf die Lage des Kabels.

Nach dem Ausschalten des Gerätes lauft der Motor noch eine Sekunden lang nach. Versuchen Sie nie, das Messer mit Gewalt zum Stillstand zu bringen.

Wartung und Lagerung

Überprüfen Sie das Gerät vor dem Gebrauch auf beschädigte oder defekte Teile. Vergewissem Sie sich, daß alle beweglichen Teile richtig montiert sind und nicht klemmen, daß keine Teile gebrochen sind, daß keine Schutzvorrichtungen und Schalter beschädigt sind, und prufen Sie, ob irgendwelche anderen Schäden den einwandfrei Betrieb des Gerätes beeinträchtigen konnten. Vergewissem Sie sich, daß das Gerät ordnungsgemäß Funktioniert. Verwenden Sie das Gerät auf keinen Fall, wenn eine Schutzvorrichtung oder Abdeckung beschädigt ist bzw. fehl. Benutzen Sie das Gerät nicht, wenn irgendEin Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Ausschalter nicht Funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen.

Überprüfen Sie das Kabel öffers auf Beschädigung. Falls das Netzkabel beschädigt ist, ist es von einer autorisierten Reparaturwerkstatt auszutauschen, um Gefahren vorzubeugen. Überprüfen Sie regelmäßig die Verlängerungskabel. Erneuern Sie ein beschädigtes Verlängerungskabel unverzüglich.

• Halten Sie alle Muttern, Bolzen und Schrauben am Gerät fest angezogen, um einen sicheren Betriebszustand zu gewährleisten.

Überprüfen Sie den Grasfangsack auf Verschleit und Beschädigung und erneern Sie hin gegebenenfalls. Verwenden Sie das Gerät nie ohne den Grasfangsack.

Das unbenutzte Gerät ist an einem trockenen Ort aufzubewahren. Kinder sollen denKeinen Zugang zu aufbewahrten Geräten haben.

Stellen Sie sicher, daß nur Ersatzmesser des richtigen Typs verwendet werden.

Verwenden Sie ausschließlich von Black & Decker empfohlene Ersatzteile und Zubehor.

Warnsymbole

Das Gerät ist mit folgenden Symbolen versehen:

Lesen Sie vor der Inbetriebnahme die Anleitung.

Setzen Sie das Gerät keinem Regen oder hoher Feuchtigkeit aus.

Ziehen Sie den Stecker aus der Steckdose, wenn das Netzkabel beschadigt ist.

Halten Sie andere Personen vom Gerät fern.

Ziehen Sie immer den Stecker, ehe Sie Einstellungs-oder Wartungsarbeiten durchfuhren.

Vorsicht vor scharfen Kanten!

Halten Sie das Kabel vom Messer fern.

Elektrische Sicherheit

Das Gerät muß stets mit dem Schalter ausgeschelt werden, bevor Stecker oder Verlängerungskabel getrennt werden.

Schutzisolation

Dieses Gerät ist gemäß EN 60335 schutzisoliert; eine Erdleitung ist damit nicht erforderlich. Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

Die elektrische Sicherheit laßt sich durch Verwendung eines Fehlerstrom-Schutzschalters (30 mA) weiter erhöhen.

Verwendung eines Verlängerungskabels

Verwenden Sie nur zugelassene Veränderungskabel, die sich für die Leistungsaufnahme diesen Geräts eigenen (siehe technische Daten). Das Veränderungskabel muß für den Einsatz im Freien geeignet und entsprechend gekennzeichnet sein. Ein bis zu 30 m langes 1.5 mm H05VV-F-Veränderungskabel kann verwendet werden, ohne daß Leistungsverluste entstehen. Überprüfen Sie das Veränderungskabel vor dem Gebrauch auf Beschädigung, Verschleiß und Alterserscheinungen.

Tauschen Sie ein beschädigtes oder defektes Veränderungskabel aus. Rollen Sie das Kabel bei Verwendung einer Kabeltrommel immer vollig aus.

Merkmale

1. Ein/Aus-Schalter
2. Einschalsperre
3. Schalterkasten
4. Handgriff-Oberteil
5. Handgriff-Unterteil
6. Grasfangsack
7. Motorabdeckung
8. Rader

Montage

Achtung! Vergewissem Sie sich vor der Montage, daß das Gerä ausgeschaltet ist und daß der Netzstecker gezogen wurde.

DEUTSCH

Montage des Handgriffs (Abb. A)

• Bringen Sie gemäß Abbildung das Handgriff-Unterteil (5) unter Verwendung der Knöpfe (9), Unterlegscheiben (10) und Schrauben (11) am Handgriff-Oberteil (4) an.

AnbringendesHandgriffs(Abb.B)

Setzen Sie die Enden des Handgriff-Unterteils (5) in ihre entsprchenden Locher (12) im Rasenmaher ein.
Drucken Sie den Handgriff soweit wie möglich nach unten.
Sichern Sie den Handgriff mit Hilfe der Schrauben (13).

Befestigen des Kabels (Abb. C)

Das Netzkabel muß unter Verwendung der Zugentlastungen befestigt werden.

Klemmen Sie die eine Zugentlastung (14) auf das Kabel, das vom Schalterkasten zum Motor führt. Sichern Sie die Zugentlastung am Handgriff-Unterteil (5).
Klemmen Sie die andere Zugentlastung (14) auf das Kabel, das vom Schalterkasten zum Netzstecker führt. Sichern Sie die Zugentlastung am Handgriff-Oberteil (4).

Achtung! Vergewissem Sie sich, daß das Kabel mit den Zugentlastungen gesichert ist, bevor Sie den Stecker in die Steckdose stecken.

Anbringen des Grasfangsacks (Abb. D)

Heben Sie die Klappe (15) an und setzen Sie den Grasfangsack über die Zapfen (16).

Gebrauch

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes.

Einstellen der Schniththe (Abb. E)

Die Schnittthöhe laßt sich durch Ändern der Radhöhe einstellen.

Achtung! Trennen Sie das Gerät vom Netz und warten Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie fortfahren.

Geben Sie die Rader (8) frei, indem Sie sie aus ihrer verriegelten Stellung herausschwenken.
Stellen Sie die Rader auf die gewünschte Schnitthöhe ein.
Schwenken Sie die Räder zurück in ihre verriegelte Stellung und stellen Sie darauf sichere, daß alle Räder auf die gleiche Höhe eingestellt wurden.

Ein- und Ausschalten

Einschalten

Halten Sie den Handgriff mit beiden Händen fest und neigen Sieihn etwas nach unten, um die Vorderseite des Gerätes anzuheiten.

• Halten Sie die Einschalsperre (2) gedrückt und ziehen Sie den Ein-/Ausschalter (1) in ihre Richtung.
  Lassen Sie die Einschaltspere los.
  Senken Sie das Gerät wieder auf seine Ausgangsposition ab.

Ausschalten

Um das Gerät auszuschalten, lessen Sie den Ein/Ausschalter los.

Achtung! Versuchen Sie nie, einen Schalter in eingeschaltetem Zustand zu blockieren.

Mähen (Abb. F & G)

Wir empfehlen, den Rasenmacher gemäß der nachfolgenden Beschreibung zu verwenden, um ein optimales Arbeitsergebnis zu erzielen und die Gefahr eines Durchtrennens des Netzkabels zu vermeiden.

Legen Sie das Netzkabel in der Nähe ihrer Startposition auf den Rasen (Position 1 in Abb. F).
Schalten Sie das Gerät wie oben beschrieben ein.
Gehen Sie gemäß Abb. F vor.

Bewegen Sie sich von Position 1 zu Position 2.
Führer Sie eine Rechtsdrehung aus und fahren Sie in Richtung Position 3 fort.
Führer Sie eine Linksdrehung aus und bewegen sie sich auf Position 4 zu.

Wiederholen Sie die offen beschriebene Vorgehensweise wie erforderlich.

Achtung! Arbeitsen Sie nicht wie in Abb. G dargestellt in Richtung Kabel.

Leeren des Grasfangsacks

Sobald Sie feststellen, daß sich unter dem Rasenmacher geschnittener Rasen verteil, entleeren Sie den Grasfangsack.

Achtung! Verwenden Sie das Gerät nie ohne den Grasfangsack.

Hinweise für optimale Arbeitsergebnisse

Ist das Gras länger als ca. 10~cm ,mahen Sie zweimal, um ein betteres Schnittergebnis zu erzielen.Mahren Sie zunachst mit maximaler Schnitthohe,anschlieSeNDmit einer niedrigeren oder mittleren Schnitthohe.
Um optimale Ergebnisse zu erzielen, mAHen Sie den Rasen nur in trockenem Zustand.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzen eine regelmäßige Reinigung voraus.

DEUTSCH

Halten Sie das Gerät sauber und trocken.
Reinigen Sie die Luftungsschlitze regelmäßig mit einem sauberen, trockenen Farbinsel.
Verwenden Sie regelmäßigen einen stumpfen Schaber, um Gras und Schmutz vom Gerät zu entfern.
Verwenden Sie zur Reinigung des Geräts nur milde Seifenlösung und einen feuchten Lappen. Lassen Siemals Flüssigkeiten in das Gerät gelangen und tauchen Siemals Teile des Geräts in Flüssigkeit ein. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Messerwartung

Entfernen Sie regelmäßig Gras und Schmutz vom Messer.
Überprüfen Sie zu Beginn der Gartensaison sorgfältig den Zustand des Messers.
Ist das Messer sehr stumpf, schärfen bzw. erneuem Sie es.
Ist das Messer beschädigt oder verschlissen,bringen Sie wie unter beschreiben ein neuen Messer an.

Erneuerung des Messers (Abb. H)

Ein Ersatzmesser erhalten Sie bei Ihr dem Black & Decker Handler. -GR389:Kat.Nr.A6389

Achtung! Beachten sie folgende Sicherheitsvorkehrungen:

Trennen Sie das Gerät vom Netz und warten Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie fortfahren.
Seien Sie vorsichtig, damit Sie sich nicht schneiden. Verwenden Sie Arbeitshandschuhe oder einen Lappen, um das Messer zu greifen.
Verwenden Sie ausschließlich das angegebene Ersatzmesser.
Entfernen Sie nicht das Flügelrad (17).

Zum Erneuern des Messers:

Legen Sie das Gerät auf die Seite.
Ergreifen Sie mit der einen Hand das Messer (18).
Verwenden Sie den mitgelieferten Schraubenschlüssel, um die Messermutter (19) zu offen und zu entfern.
Wechseln Sie das Messer aus.
Bringen Sie die Unterlegscheibe (falls vorher angebracht) und die Mutter wieder an.
Ziehen Sie die Messermutter sicher an.

Störungsbehebung

Falls Ihr Gerät nicht ordnungsgemäß Funktioniert, befolgen Sie folgende Hinweise. Falls die Störung damit nicht behoben wird, wenden Sie sichitte an den Black & Decker Kundendienst.

Achtung! Ziehen Sie vor dem Fortfahren den Stecker aus der Steckdose.

Der Motor brummt, das Messer bewegt sich jedoch nicht.

Entfernen Sie vorsichtig eventuelle Hindernisse vom Messer.

Esistnichts zu horen und das Messer bewegt sich nicht.

Überprüfen Sie, ob die Netzkabel ordnungsgemäß angeschlossen sind.
Prufen Sie die Netzsicherungen.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmull entsorgt werden.

Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden sollen, soarf es nicht über den Hausmull entsorgt werden. Stellen Sie diese Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen konnen die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recycler Materialien schon die Umwelt und verringgert die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Handlers vor, bei dem Sie das neue Produkt erworben haben.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sieitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse der zuständigen Black & Decker Vertretung steht in this dem Handbuch, darüber laßt sich die nachstgelegene Vertragswerkstatt ermitteln. Außer dem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Technische Daten

	GR 369	GR383	GR384
	LM382	GR389
Spannung V 230	230	230
Leistungsaufnahme W	1.200	1.300	1.400
Leerlaufdrehzahl min	-1	2.700	2.700
Messerlänge mm	380	380	380
Gewicht	kg	14,5	14,5

EG-Konformitätserklärung

GR369, GR383, GR384, GR389, LM3829

Black & Decker erklart, daß diese Produkte folgende

Konformität erfüllen:

98/37/EWG, 89/336/EWG, 73/23/EWG, EN 55014, EN 60335

EN 61000, 2000/14/EWG.

Rasenmacher, L ≤ 50 cm, Anhang VI, Nr. 499

SNCH, L-5230 Sandweiler, Luxembourg

LpA (Schalldruck) 75 dB(A), LWA (Schalleistung) 88 dB(A), L_WA (garantiert) 96 dB(A), gewichtete Hand-/Armvibrationen 1,5m / s^2

Kevin Hewitt

Vereinigtes Königreich

1-8-2004

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie.

These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedssstaatenderEuropäischen Union und der Europäischen FreihandelszoneEFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
• wenn das Gerät mißbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
• wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäfer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätotyp beschinenten. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüberläßt sich die nachstgelegene Vertragswerkstatt ermittelt. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter:

www.2helpU.com

Bitte besuchen Sie unter Websites www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke

Black & Decker und unsere Produkte finden Sie unter

www.blackanddecker.de
