MANUALE UTENTE EPC14L BLACK & DECKER

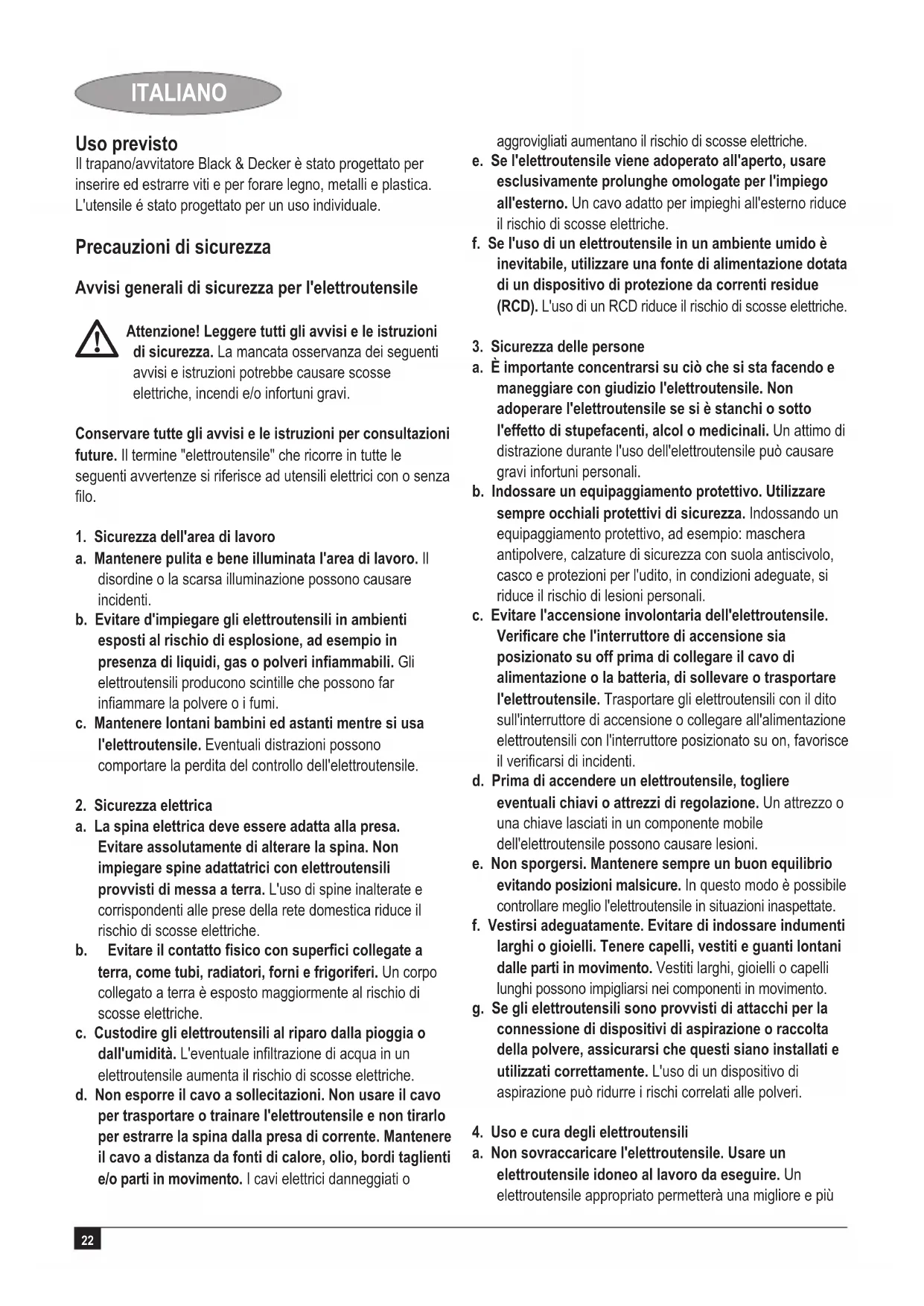

Attenzione! Leggere tutti gli avvisi e le istruzioni di sicurezza. La mancata osservanza dei seguenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Conservare tutte gli avvisi e le istruzioni per consultazioni future. Il termine "elettroutensile" che ricorre in tutte le seguenti avvertenze si riferisce ad utensili elettrici con o senza lo.

1. Sicurezza dell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o la scarsa illuminazione possono causare incidenti. b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenzadiliquidi,gasopolveriinammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i fumi. c. Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e corrispondenti alle prese della rete domestica riduce il rischio di scosse elettriche. b. Evitareilcontattosicoconsupercicollegatea terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale inltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo a distanza da fonti di calore, olio, bordi taglienti e/o parti in movimento. I cavi elettrici danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per impieghi all'esterno riduce il rischio di scosse elettriche. f. Se l'uso di un elettroutensile in un ambiente umido è inevitabile, utilizzare una fonte di alimentazione dotata di un dispositivo di protezione da correnti residue (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può causare gravi infortuni personali. b. Indossare un equipaggiamento protettivo. Utilizzare sempre occhiali protettivi di sicurezza. Indossando un equipaggiamento protettivo, ad esempio: maschera antipolvere, calzature di sicurezza con suola antiscivolo, casco e protezioni per l'udito, in condizioni adeguate, si riduce il rischio di lesioni personali. c. Evitare l'accensione involontaria dell'elettroutensile. Vericarechel'interruttorediaccensionesia posizionato su off prima di collegare il cavo di alimentazione o la batteria, di sollevare o trasportare l'elettroutensile. Trasportare gli elettroutensili con il dito sull'interruttore di accensione o collegare all'alimentazione elettroutensili con l'interruttore posizionato su on, favorisce il vericarsi di incidenti. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate. f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nei componenti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'uso di un dispositivo di aspirazione può ridurre i rischi correlati alle polveri.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l'elettroutensile. Usare un elettroutensile idoneo al lavoro da eseguire. Un elettroutensile appropriato permetterà una migliore e più23 ITALIANO sicura lavorazione alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa e/o estrarre la batteria dall'elettroutensile prima di eseguire regolazioni, di sostituire degli accessori o di riporre l'elettroutensile. Queste precauzioni riducono le possibilità che l'elettroutensile venga messo in funzione accidentalmente. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte. e. Sottoporre gli elettroutensili alle procedure di manutenzionedelcaso.Vericarechelepartimobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. La scarsa manutenzione causa molti incidenti. f. Mantenereaflatiepulitigliutensilidataglio. Se sottoposti alla corretta manutenzione, gli utensili da taglio con taglienti aflati s'inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni lavorative e del tipo di lavoro da eseguire. L'impiego degli elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.

5. Uso e cura degli utensili a batteria

a. Ricaricare la batteria esclusivamente con il caricabatteriespecicatodalfabbricante. Un caricabatterie adatto per un tipo di batteria può esporre al rischio d'incendio se usato con una batteria diversa. b. Utilizzare gli elettroutensili solo con le batterie indicate. L'uso di batterie diverse può esporre al rischio di infortuni e incendi. c. Quando non è in uso, la batteria deve essere conservata lontana da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Il cortocircuito dei poli di una batteria può causare ustioni o incendi. d. In condizioni di sovraccarico, le pile possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico. Il liquido che fuoriesce dalla pila può causare irritazioni o ustioni.

a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. Ciò permetterà di conservare le condizioni di sicurezza dell'elettroutensile. Ulteriori avvisi di sicurezza per l'elettroutensile

Attenzione! Ulteriori avvisi di sicurezza per trapani e trapani a percussione u Indossare protezioni acustiche per utilizzare i trapani a percussione. L'esposizione al rumore può causare la perdita dell'udito. u Utilizzare le impugnature ausiliarie fornite con l'elettroutensile. La perdita di controllo può causare lesioni. u Eseguendo lavori in cui l'accessorio da taglio può entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l'elettroutensile tramite le apposite impugnature isolanti. Il contatto dell'accessorio da taglio con una "linea sotto tensione", può sottoporre a tensione le parti metalliche dell'elettroutensile e provocare una scossa elettrica. u Utilizzaremorsettiounaltrometodosicuroperssare e supportare il pezzo in lavorazione su una piattaforma stabile. Se il pezzo in lavorazione è sostenuto a mano o appoggiato al proprio corpo, rimane in posizione instabile e si possono vericare perdite di controllo. u Prima di forare pareti, pavimenti o softti, vericare l'ubicazione di cavi elettrici e tubazioni. u Evitare di toccare la punta del trapano subito dopo aver forato, può essere molto calda. u Questo elettroutensile non è destinato ad essere utilizzato da persone (bambini inclusi) con ridotte capacità siche, sensoriali o mentali, senza esperienza o non in possesso delle dovute conoscenze, senza la supervisione o l‘addestramento sull'uso dell'elettroutensile da parte di una persona responsabile per la loro sicurezza. Controllare i bambini per evitare che giochino con l'elettroutensile. u L'utilizzo previsto è quello indicato nel presente manuale. L'utilizzo di qualsiasi accessorio o attrezzatura o l'uso del presente elettroutensile per scopi diversi da quelli consigliati nel presente manuale d'istruzioni potrebbero comportare il rischio di infortuni e/o danni alle proprietà. Vibrazioni I valori delle vibrazioni dichiarati nei dati tecnici e nella dichiarazione di conformità sono stati misurati in conformità ai metodi di test standard descritti in: EN 60745 e possono essere utilizzati per comparare due elettroutensili. I valori di24 ITALIANO emissioni dichiarati possono essere usati anche per una valutazione preliminare dell'esposizione. Attenzione! Il valore delle vibrazioni durante l'uso dell'elettroutensile può differire dai valori dichiarati a seconda del modo in cui viene usato l'elettroutensile. Il livello di vibrazioni può aumentare rispetto al livello nominale. Quando si valuta l'esposizione alle vibrazioni e si stabiliscono le misure di sicurezza richieste dalla direttiva 2002/44/CE per proteggere il personale che utilizza regolarmente gli elettroutensili nello svolgimento delle proprie funzioni, considerare una stima dell'esposizione alle vibrazioni, le effettive condizioni d'uso e il modo in cui l'elettroutensile viene usato, analizzando tutte le parti del ciclo operativo, ovvero i periodi in cui l'elettroutensile è spento o gira a vuoto, oltre al tempo in cui è in uso. Etichette sull'elettroutensile Sull'elettroutensile sono presenti le seguenti immagini:

Attenzione! Per ridurre il rischio di lesioni, l'utente è tenuto a leggere il presente manuale di istruzioni. Istruzioni supplementari sulla sicurezza per batterie e caricatori Batterie u Non tentare mai di aprire le batterie, per nessuna ragione.u Non esporre la batteria all'acqua.u Non conservarle in ambienti in cui la temperatura possa superare i 40 °C. u Caricare le batterie solo a temperatura ambiente compresa tra 10 °C e 40 °C. u Caricare la batteria solo usando il caricabatterie fornito con l'elettroutensile. u Per smaltire le batterie seguire le istruzioni riportate nel capitolo “Protezione dell'ambiente”.

Non tentare di caricare batterie danneggiate. Caricabatterie u Usare il caricabatterie Black & Decker soltanto per caricare le batterie fornite con l’elettrodomestico. Batterie di altro tipo possono esplodere, provocando danni a persone e cose. u Non tentare mai di ricaricare una batteria non ricaricabile.u Sostituire immediatamente i cavi difettosi.u Non esporre il caricabatterie all'acqua.u Non aprire il caricabatterie.u Non applicare i puntali di un multimetro sul caricabatterie.

Il caricabatterie è destinato ad essere usato esclusivamente in ambienti interni.

Leggere il manuale di istruzioni prima dell’uso.

Il caricabatterie si spegne automaticamente se la temperatura ambiente sale eccessivamente. Ricomincia a funzionare non appena la temperatura ambiente si raffredda.

Batteria troppo calda

Processo di carica completato (spia verde sso)

Carica (spia verde lampeggiante)

Alimentazione insufciente Sicurezza elettrica

Il caricabatterie è provvisto di doppio isolamento che rende superua la messa a terra. Controllare che la tensione di alimentazione corrisponda a quella indicata sulla targhetta con i dati caratteristici. Non cercare di utilizzare una normale presa di corrente al posto del caricabatterie. u Se il cavo elettrico in dotazione risulta danneggiato, deve essere sostituito dal produttore o da un Centro di assistenza autorizzato Black & Decker, onde evitare rischi. Funzioni Questo elettroutensile è dotato di tutte le caratteristiche elencate di seguito, o di alcune di esse.

1. Interruttore di velocità variabile o interruttore on / off a due

2. Selettore avanti/indietro

3. Selettore modalità/ghiera di regolazione coppia di

6. Pulsante di sgancio batteria25

Montaggio Attenzione! Prima di montaggio, rimuovere la batteria. Inserimentoedestrazionedellabatteria(g.A) u Per inserire la batteria (5), allinearla alla base sull'utensile. Fare scorrere la batteria nella base no a che non s'inserisce con uno scatto. u Per estrarre la batteria, premere il pulsante di sgancio (6) e, contemporaneamente, estrarla dalla base. Inserimentodelcoperchiodellabatteria(g.B) Attenzione! Inserire il coperchio (9) sulla batteria (5) per trasportare e conservare l’elettroutensile. Inserimento e rimozione di una punta per trapano o percacciavite(g.D) Attenzione! Prima di tutto rimuovere la batteria dall’utensile. L’elettroutensile è dotato di un mandrino senza chiave che permette di cambiare con facilità le punte. u Bloccare l’elettroutensile posizionando il selettore avanti/ indietro (2) nella posizione centrale. u Aprire il mandrino girando con una mano la parte anteriore (10) mentre con l'altra mano si sostiene la parte posteriore (11). u Inserire lo stelo della punta (12) nel mandrino.u Stringere fortemente il mandrino girando con una mano la parte anteriore (10) mentre con l'altra mano sorreggete la parte posteriore (11). Rimozioneereinserimentodelmandrino(g.E) u Aprire il mandrino il più possibile.u Estrarre la vite che ssa il mandrino, ruotandola in senso orario con un cacciavite. u Stringere una chiave Allen (13) nel mandrino e percuoterla con un martello, come illustrato. u Rimuovere la chiave Allen.u Rimuovere il mandrino, ruotandolo in senso antiorario.u Per rimontare il mandrino, avvitarlo sull'alberino e bloccarlo con l'apposita vite di ritegno. Uso Attenzione! Lasciare che l'utensile lavori al suo ritmo, senza sovraccaricarlo. Caricadellabatteria(g.C) Attenzione! Non caricare la batteria a una temperatura ambiente inferiore a 4 °C o superiore a 40 °C. Temperatura di carica suggerita: circa 24 °C. Nota: Il caricabatterie non caricherà la batteria se la temperature delle celle è inferiore o vicina a 0 °C o superiore a 60 °C. Lasciare la batteria nel caricabatterie che inizierà automaticamente la carica quando la temperatura delle celle aumenta o diminuisce a seconda dei casi. u Inserire la spina del caricabatterie (7) in una presa e accenderlo. u Inserire la batteria (5) nel caricabatterie. Accertare che la batteria sia perfettamente inserita nel caricabatterie (7). Avviamento e spegnimento Interruttore velocità variabile u Per accendere l'elettroutensile, premere l'interruttore variatore di velocità (1). La velocità dell'elettroutensile dipende dalla pressione esercitata sull'interruttore. u Per spegnere l'elettroutensile, rilasciare l'interruttore variatore di velocità. Interruttore on/off a due velocità u Per accendere l'elettroutensile, premere l'interruttore on/ off (1). Se si premere leggermente l'interruttore l'attrezzo funziona a bassa velocità; se si aumenta la pressione sull'interruttore, l'attrezzo funziona ad alta velocità. u Per spegnere l'elettroutensile, rilasciare l'interruttore variatore di velocità. Consigli per un'ottima utilizzazione Istruzioni per trapanare u Esercitare sempre una leggera pressione in linea retta con la punta. u Prima che la punta fuoriesca dall'altra parte del pezzo in lavorazione, diminuire la pressione sull’elettroutensile. u Usare un blocco di legno per sostenere i pezzi in lavorazione che si possono scheggiare. u Usare punte a pala per praticare fori di diametro largo su legno. u Usare punte in acciaio rapido per trapanare i metalli.u Usare punte per muratura per trapanare i muri.u Usare un lubricante per trapanare metalli diversi da ottone e ferro. u Per aumentare l'accuratezza della trapanatura, fare una tacca con un punteruolo al centro del punto da trapanare. Avvitatura u Usare sempre una punta per avvitare di tipo e misura adeguati. u Se le viti sono difcili da stringere, provare ad applicare una piccola quantità di liquido detergente o sapone come lubricante. u Mantenere sempre l’elettroutensile e la punta in linea retta rispetto alla vite.26 ITALIANO Manutenzione Questo utensile Black & Decker é stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica. Il caricabatteria non richiede alcun tipo di manutenzione oltre a una regolare pulizia. Attenzione! Prima di eseguire qualsiasi tipo di manutenzione dell'utensile, estrarne le batterie. Scollegare il caricatore dalla presa elettrica prima di pulirlo. u Pulite regolarmente con una spazzola morbida o un panno asciutto le prese di ventilazione dell'utensile e del caricabatteria. u Il vano motore va pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. u Aprire regolarmente il mandrino e colpirlo leggermente per togliere tutta la polvere dall'interno. Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali riuti domestici. Nel caso in cui si decida di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali riuti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto. Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufciente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com Batterie

Le batterie della Black & Decker si possono ricaricare più volte: al termine della loro durata in servizio, devono essere raccolte negli appositi contenitori, per garantirne lo smaltimento nel rispetto dell'ambiente. u Quando è completamente esaurita, la batteria deve essere estratta dall'utensile. u Le batterie NiCd, NiMH e Li-Ion sono riciclabili e devono essere consegnate a un tecnico autorizzato o portate presso un impianto di riciclaggio di zona. Dati tecnici EPC14L Tensione V

14,4 Velocità a vuoto min

0-750 Coppia max. Nm 11 Capacità del mandrino mm 10 Capacità max. di perforazione Acciaio mm 10 Legno mm 25 Peso kg 0,9 Batteria A1114L Tensione V

14,4 Capacità Ah 1,1 Peso kg 0,37 Caricabatteria Tensione di rete V

Tempo approssimato di carica h 1 Peso kg 0,5527 ITALIANO Dichiarazione europea di conformità del macchinario

Black & Decker dichiara che i presenti prodotti sono conformi a: 98/37/CE, EN 60745 Livello di pressione sonora, dati conformi alla norma EN 60745: Pressione sonora (L

) 79,03 dB(A), incertezza (K) 3 dB(A) Valori totali di vibrazione (somma vettoriale triax) determinati in base a EN 60745: Foratura nel metallo (a h, D ) 2,439 m/s

, incertezza (K) 1,5 m/s

Avvitatura senza percussione (a h, S ) 1,621 m/s

incertezza (K) 1,5 m/s

Il sottoscritto è responsabile della compilazione del le tecnico e rilascia la presente dichiarazione per conto di Black & Decker.

Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 22-5-2009 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certicato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: u Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; u Il prodotto non sia stato usato in modo improprio o scorretto; u Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; u Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it28 NEDERLANDS Gebruik volgens bestemming Uw Black & Decker boor/schroefmachine is bedoeld voor het in- en uitdraaien van schroeven en voor het boren in hout, metaal en kunststoffen. Deze machine is uitsluitend bestemd voor consumentengebruik. Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
