MANUALE UTENTE ABS850 Holzmann

IMPIANTO DI ASPIRAZIONE

36.2 Allacciamento alla macchina per la lavorazione del legno ............................. 61

37.1 Manutenzione e piano di manutenzione ........................................................ 62

CONFORMITÀ CE: Questo prodotto è conforme alle direttive CE

LEGGERE LE ISTRUZIONI! Leggere attentamente le istruzioni d'uso e di manutenzione della vostra macchina e familiarizzare con gli elementi di comando della macchina per utilizzarla correttamente e per evitare di danneggiare le persone e la macchina stessa.

AVVERTENZA! Osservare i simboli di sicurezza! La mancata osservanza delle norme e avvertenze per l'uso della trivella può comportare danni personali gravi e pericoli mortali.

Indossare i dispositivi di protezione!

Spegnere la macchina prima della manutenzione e delle pause e scollegare la spina di rete!

Spegnere la macchina prima della manutenzione e delle pause e scollegare la spina di rete!

Tensione elettrica pericolosa!

Proteggersi da bagnato!

Facilmente infiammabile!

VÝSTRAHA Pokud se nejste jisti, že jste schopni provést opravu řádně sami, nebo nedisponujete příslušnou kvalifikací a schopnostmi, obraťte se ohledně odstranění závady na autorizovaný servis.PREFAZIONE (IT) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 53 ABS 850 PREFAZIONE (IT) Gentile Cliente, Queste istruzioni per l'uso contengono informazioni e importanti avvertenze sulla messa in servizio e uso dell’impianto di aspirazione ABS 850. Di seguito il nome commerciale dell'apparecchio (vedi copertina) viene sostituito nelle presenti istruzioni per l'uso con la definizione "macchina". Le istruzioni per l'uso sono una componente della macchina e non devono essere rimosse. Conservarle per consultazione futura e accluderle alla macchina in caso di cessione della stessa a terzi! Osservare le istruzioni per la sicurezza! Prima della messa in servizio, leggere attentamente queste istruzioni. In questo modo si facilita l'uso corretto, e si prevengono incomprensioni e danni eventuali. Attenersi alle avvertenze e alle istruzioni per la sicurezza. La violazione può causare gravi lesioni. A causa del costante sviluppo dei nostri prodotti è possibile che le immagini e i contenuti siano leggermente differenti. Se doveste riscontrare errori, siete pregati di informarci. Con riserva di modifiche tecniche! Al ricevimento della merce controllatela immediatamente e fate annotare eventuali contestazioni al momento della consegna, all'addetto al recapito, sulla lettera di vettura! I danni di trasporto devono essere segnalati a noi entro 24 ore. Holzmann non può assumere alcuna garanzia per danni da trasporto non annotati. Copyright © 2016 Questa documentazione è protetta da copyright. Con riserva dei diritti costituzionali risultanti! In particolare saranno perseguite legalmente la riproduzione, traduzione e il prelievo di foto e immagini. Foro competente è il Tribunale di Linz o il Tribunale di competenza di 4170 Haslach. Indirizzo dei centri di assistenza clienti

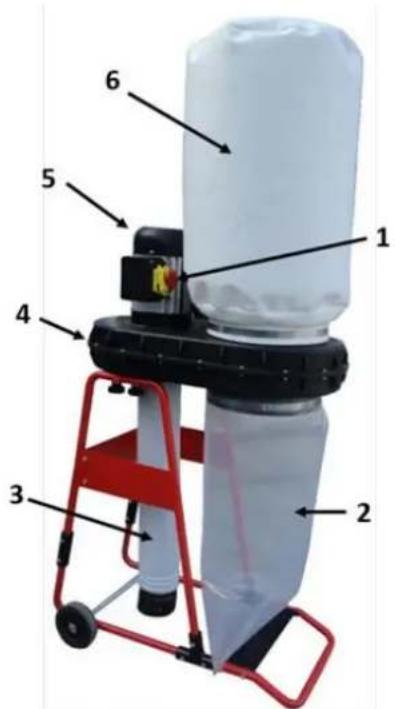

Sacco raccogli-trucioli

Alloggiamento ventola

33.2 Dotazione di fornitura

Dispositivi fissaggio sacchetto

Sacco raccogli-trucioli

Alloggiamento ventola

Piastra di base e piastra laterale

Potenza del motore S1 (100%) / S6 (40%) 0,75kW / 1,05kW Sacchetto raccogli-trucioli Ø 280mm / 900mm Sacchetto filtro Ø 360mm / 670mm Capacità del sacco raccogli-trucioli 40l Attacco aspirazione Ø 100mm Lunghezza tubo di aspirazione

Lunghezza tubo di aspirazione 850m³/h Lunghezza tubo di aspirazione 800Pa Diametro ventola Ø 230mm Dimensioni macchina (LxPxA) 740x420x1540mm Peso 23kg Livello di potenza sonora L

78dB(A) k: 3dB(A) Livello di pressione acustica L

Usare la macchina solo in condizioni tecniche perfette e conformemente alla destinazione d'uso, nel rispetto delle norme di sicurezza e consapevoli dei pericoli! Far rimuovere immediatamente le anomalie che possono pregiudicare la sicurezza! In generale è vietato modificare e rendere inefficaci i dispositivi tecnici di sicurezza della macchina! La macchina è progettata esclusivamente per le seguenti attività: Aspirazione di trucioli di legno, plastica e polvere di legno su macchine per la lavorazione del legno. Per un uso diverso o che esula da questo e per danni materiali o lesioni da questo derivanti HOLZMANN-MASCHINEN non si assume alcuna responsabilità o non fornisce alcuna garanzia.

Non è consentito aspirare gas infiammabili (ad es. nebbia di pittura o vernice)! I sacchetti raccogli-trucioli in polietilene devono essere spessi min. 0,2mm! Se si utilizzano altri sacchetti in materiali diversi, questi devono avere la medesima resistenza meccanica Osservare anche le istruzioni per l’uso della macchina per la lavorazione del legno collegata!

Condizioni di lavoro La macchina è progettata per lavorare alle seguenti condizioni: Umidità max. 70% Temperatura da +5°С a +40°С La macchina non è progettata per l'uso all'aperto. La macchina non è progettata per l'uso in condizioni a rischio di esplosione. Uso improprio non ammesso Non è consentito l'uso della macchina in condizioni che esulano dai limiti indicati nel manuale presente. Non è consentito l'uso della macchina senza i dispositivi di protezione previsti La rimozione o lo spegnimento dei dispositivi di sicurezza è vietata. Non è consentito il funzionamento della macchina con materiali che non sono espressamente indicati in questo manuale. Non è consentito l'utilizzo di utensili che non sono idonei all'uso con la macchina. Sono vietate eventuali modifiche strutturali alla macchina. E' vietato l'uso della macchina in un modo o per scopi che non corrispondano al 100% alle istruzioni di questo manuale. Non lasciare mai la macchina incustodita, soprattutto se ci sono bambini nelle vicinanze!SICUREZZA HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 56 ABS 850

34.2 Avvertenze per la sicurezza

I segnali di avvertimento e/o le etichette applicate sulla macchina, che sono illeggibili o sono stati rimossi, devono essere sostituiti immediatamente! Le leggi e regolamenti locali possono prevedere un limite minimo di età dell'operatore e limitare l'uso di questa macchina! Per evitare malfunzionamenti, danni materiali o danni alla salute osservare TASSATIVAMENTE le istruzioni seguenti: Tenere l'area di lavoro e il pavimento attorno alla macchina puliti e privi di olio, grasso e residui di materiale! Fornire un'illuminazione sufficiente nell'area di lavoro della macchina! Lavorare in ambienti ben aerati! Non sovraccaricare la macchina! In caso di stanchezza, mancanza di concentrazione o se si è sotto l'effetto di farmaci, alcol o droga è vietato lavorare alla macchina! La macchina deve essere azionata da una sola persona La macchina deve essere usata solo da personale specializzato qualificato. Le persone non autorizzate, soprattutto i bambini, e le persone non istruite devono essere tenute lontano dalla macchina in funzione! Fare attenzione che nessuno sosti nella zona di pericolo (distanza minima: 2m) Quando si lavora sulla macchina, indossare adeguati dispositivi di protezione (maschera anti-polvere)! Non è mai consentito lasciare la macchina in funzione incustodita! Prima di allontanarsi dall'area di lavoro, spegnere la macchina e attendere che si sia completamente arrestata! Prima di svolgere lavori di manutenzione o regolazione la macchina deve essere scollegata dall'alimentazione di tensione! Assicurarsi che la macchina sia spenta prima di collegarla all'alimentazione elettrica Non utilizzare mai la macchina con interruttore difettoso Utilizzare solo connettori inalterati, adatti alla presa (nessun adattatore con le macchine con collegamento a massa) Ogni volta che si lavora con una macchina alimentata elettricamente, si deve prestare la massima attenzione! Sussiste pericolo di scossa elettrica, incendio, lesioni da taglio; Proteggere la macchina dal bagnato (pericolo di cortocircuito!) All'aperto lavorare solo con cavi di prolunga che sono idonei per l'uso all'esterno Utilizzare elettroutensili e macchine elettriche non in vicinanza di liquidi e gas infiammabili (pericolo di esplosione!) Controllare regolarmente eventuali danni del cavo di allacciamento Non usare mai il cavo per trasportare la macchina Proteggere il cavo dal calore, olio e spigoli taglienti Evitare il contatto del corpo con parti messe a terra ATTENZIONE PERICOLO D’INCENDIO: IN PARTICOLARE E’ SEVERAMENTE VIETATA L’ASPIRAZIONE DI VAPORI, LIQUIDI, POLVERI, CENERI O TRUCIOLI INFIAMMABILI O INNESCABILI (gas, carburanti, detergenti, residui di vernice, idrogeno, polvere di carbone, di magnesio, di granaglie, di pietra, ceneri calde, mozziconi di sigaretta, ecc., ...) ! Non inserire alcun oggetto nell'apertura di aspirazione e tenerla libera da depositi, che possono influire sulla potenza di aspirazione. È vitato rimuovere la griglia di protezione.SICUREZZA HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 57 ABS 850

Nonostante l’uso conforme non è possibile escludere completamente determinati fattori di rischio residui. Per via della struttura e costruzione della macchina possono verificarsi i seguenti rischi: Pericolo a causa di difetti nella macchina Se una o più componenti della macchina sono difettose, è vietato utilizzare la macchina. Le componenti difettose devono essere immediatamente sostituite. E' consentito utilizzare solo parti di ricambio originali approvate dal produttore. Sono vietate modifiche strutturali alla macchina. Prima della messa in servizio verificare che la macchina sia in condizioni perfette! Pericolo da scossa elettrica Usare la macchina solo collegandola a una fonte di alimentazione protetta da interruttore per correnti di guasto! Le prese devono essere correttamente installate, messe a terra e testate! La spina e la rete della corrente di alimentazione deve essere controllata solo da un elettricista! Ulteriori dettagli sull’installazione elettrica al Capitolo 5 di questo manuale. Pericolo dovuto a difetti della macchina Durante lo svuotamento del sacchetto di trucioli e in caso di mancato utilizzo della macchina, la spina di rete deve essere scollegata! Pericolo dovuto a polvere di legno L'inalazione di polvere di legno è pericolosa per la salute! Quando si svuota il sacco di raccolta indossare sempre una maschera anti-polvere. Smaltire i rifiuti di trucioli in modo eco-compatibile!MONTAGGIO HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 58 ABS 850 MONTAGGIO

35.1 Dotazione di fornitura

Dopo aver ricevuto la fornitura, verificare che tutti i pezzi siano a posto. Segnalare danni o parti mancanti immediatamente al vostro rivenditore o allo spedizioniere. I danni visibili dovuti al trasporto devono essere inoltre annotati immediatamente sulla bolla di consegna in conformità con le disposizioni della garanzia, altrimenti la merce si considera come correttamente ricevuta.

35.2 Postazione di lavoro

Scegliere un posto adeguato alla macchina; A questo riguardo osservare i requisiti di sicurezza e le dimensioni della macchina. Il posto scelto deve garantire un allacciamento adatto alla rete elettrica.

35.3 Allacciamento elettrico

ATTENZIONE Per lavori su una macchina non collegata a massa: Sono possibili gravi lesioni dovute a scossa elettrica in caso di malfunzionamento! Pertanto vale la regola: La macchina deve essere usata su una presa con messa a terra.

Le seguenti istruzioni sono rivolte ad un elettricista specializzato. L'allacciamento della macchina deve essere eseguito esclusivamente da un elettricista specializzato!

1. L'allacciamento elettrico della macchina è predisposto per il funzionamento con una presa

2. Non è consentito manipolare il connettore!

3. Il conduttore di terra è giallo-verde!

4. La rete di alimentazione deve essere protetta con fusibile 10A.

5. Controllare che la tensione di rete coincida con i requisiti della macchina.

6. In caso di riparazione o di sostituzione, il conduttore di terra non deve essere allacciato a

una presa sotto tensione!

7. Accertarsi che un eventuale cavo di prolunga sia in buono stato e sia idoneo per il

trasferimento di potenza. Un cavo sottodimensionato riduce il trasferimento di potenza e si riscalda molto.

8. Un cavo danneggiato deve essere sostituito immediatamente!

L'uso è ammesso solo con dispositivo di sicurezza per correnti di guasto (RCD con corrente di guasto massima di 30mA).MONTAGGIO HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 59 ABS 850

Utilizzare esclusivamente cavi di prolunga omologati con sezione del cavo indicata nella seguente tabella. Tensione Prolunga Sezione del cavo 220 V-240 V 50 Hz <27 m 1,5 mm

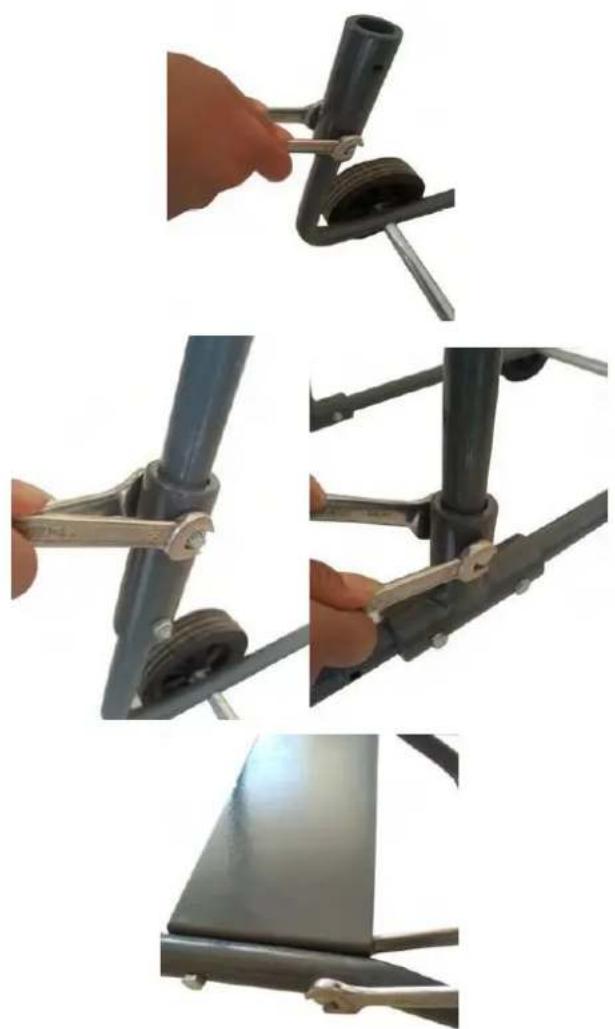

1. Mettere il supporto inferiore sul

pavimento e allentare le viti M6x35mm presenti sui raccordi.

2. Inserire il supporto laterale nei raccordi

e fissare con le viti M6x35mm.

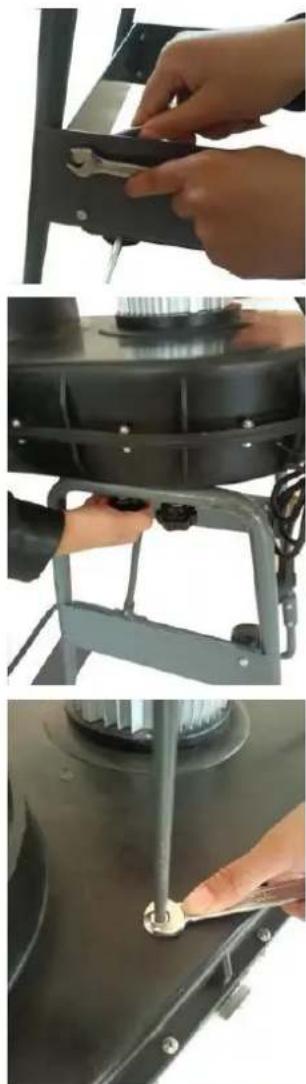

4. Fissare la lamiera laterale ai supporti

5. Montare l’alloggiamento della ventola ai

6. Montare il supporto del sacco filtro

sull’alloggiamento della ventola.

7. Montare il sacco filtro e il sacco raccogli-

trucioli all’alloggiamento della ventola con i dispositivi di bloccaggio. Agganciare il sacco filtro al relativo supporto.

8. Fissare il tubo di aspirazione

all’alloggiamento della ventola mediante i dispositivi di bloccaggio.USO HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 61 ABS 850 USO Utilizzare la macchina solo in perfette condizioni. Prima di ogni utilizzo eseguire un controllo visivo della macchina. I dispositivi di sicurezza, i cavi elettrici e gli elementi di comando devono essere controllati con la massima precisione. Controllare che i collegamenti a vite non siano danneggiati e siano bene in sede.

36.1 Istruzioni per l'uso

Eseguire tutti i lavori di adattamento solo a macchina scollegata dalla rete elettrica!

NOTA Posizionare la macchina a fianco della macchina per la lavorazione del legno in modo tale da non ostacolare il lavoro! Lavorare con la macchina per la lavorazione del legno solo, quando il sistema di aspirazione ha raggiunto la piena velocità!

36.2 Allacciamento alla macchina per la lavorazione del legno

Attacco aspirazione ABS 850 ABS: Ø 100mm I tubi flessibili di aspirazione utilizzati devono essere in un materiale ininfiammabile e antistatico. La distanza tra l’impianto di aspirazione e la macchina per la lavorazione del legno non dovrebbe superare i 10 m.

36.3 Unità interruttore

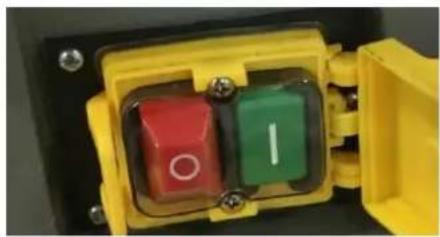

Interruttore ON/OFF Premere il pulsante verde (l): Accensione Premere il pulsante rosso (0): Spegnimento

Interruttore ARRESTO DI EMERGENZA: Lo sportello dell’unità interruttore non deve essere bloccato durante l’uso! In caso di emergenza premere sul fungo rosso per arrestare la macchina immediatamente!MANUTENZIONE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 62 ABS 850 MANUTENZIONE

Prima di effettuare lavori di manutenzione spegnere la macchina e scollegare il cavo di alimentazione! Potenziali danni materiali e lesioni gravi dovute all'accensione accidentale della macchina!

La macchina richiede pochissima manutenzione e contiene solo poche parti che devono essere soggette a manutenzione. Anomalie o difetti che possono pregiudicare la sicurezza della macchina, devono essere eliminati immediatamente. NOTA Solo un apparecchio sottoposto a manutenzione regolare e ben curato può essere uno strumento soddisfacente. I difetti di manutenzione e di cura possono causare incidenti e lesioni imprevedibili. Le riparazioni che richiedono competenze tecniche specifiche devono essere eseguite solo dai centri di assistenza autorizzati. Gli interventi non conformi possono danneggiare l'apparecchio o comprometterne la sicurezza.

Controllare regolarmente se sulla macchina sono presenti gli avvertimenti e le avvertenze per la sicurezza e se sono perfettamente leggibili. Prima di ogni utilizzo controllare che i dispositivi di sicurezza siano in condizioni perfette! In caso di stoccaggio della macchina, questa non deve essere conservata in un locale umido e deve essere protetta dall'influsso degli agenti atmosferici. Prima della prima messa in servizio e successivamente ogni 100 ore di esercizio, trattare tutte le parti di collegamento mobili (se necessario prima togliere i trucioli e la polvere con una spazzola ) con un sottile strato di olio o grasso lubrificante.

37.1 Manutenzione e piano di manutenzione

A intervalli regolari pulire il sacco filtro per mantenere la capacità di filtraggio. A intervalli regolari pulire l’attacco di aspirazione dell’impianto, in quanto con il tempo sulla griglia di protezione possono formarsi dei depositi che pregiudicano la potenza di aspirazione.

37.1.1 Sostituzione del sacco raccogli-trucioli

Prima di sostituire il sacco raccogli-trucioli, spegnere la macchina almeno 10 minuti prima, in modo che la particelle di polvere si depositino. Prima di sostituire il sacco raccogli-trucioli, la macchina deve essere scollegata dall'alimentazione elettrica. Sostituire il sacco raccogli-trucioli quando è pieno al 60-70%. Usare esclusivamente sacchi raccogli-trucioli che corrispondono alle dimensioni della macchina. Usare esclusivamente sacchi raccogli-trucioli al 100% spessi.RIMEDI IN CASO DI ANOMALIE HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 63 ABS 850

Dopo ogni messa in servizio la macchina e tutte le componenti devono essere pulite a fondo. Liberare la macchina da trucioli e polvere di foratura con regolarità una volta terminato il lavoro.

L'uso di solventi, prodotti chimici aggressivi o prodotti abrasivi causa danni materiali alla macchina! Pertanto vale la regola: Durante la pulizia usare solo acqua e se necessario detergenti delicati! Impregnare le superfici nude della macchina con i comuni prodotti anti-corrosione.

Non smaltire la macchina nei rifiuti non riciclabili. Contattare le autorità locali per informazioni sulle opzioni di smaltimento disponibili. Quando si acquista una nuova macchina o un apparecchio equivalente dal rivenditore, questo è obbligato a smaltire il vecchio apparecchio.

RIMEDI IN CASO DI ANOMALIE

PRIMA DI INIZIARE A LAVORARE PER ELIMINARE I DIFETTI, SCOLLEGARE LA MACCHINA DALL'ALIMENTAZIONE DI CORRENTE. Errore Possibili cause Soluzione La macchina non parte Interruttore difettoso Riparare l’interruttore Alimentazione elettrica spenta Controllare l’alimentazione elettrica Fusibile difettoso Sostituire il fusibile Contattore difettoso Sostituire o riparare il contattore Fuoriuscita di polvere Collegamenti non ermetici o ostruiti Controllare i collegamenti Eliminare le occlusioni Sacco polvere o sacco filtro difettosi o mal installati Controllare i sacchi Sostituire i sacchi difettosi Forte rumore nell’alloggiamento della ventola È stato aspirato un pezzo di grandi dimensioni Spegnere la macchina, scollegarla dall’alimentazione elettrica e togliere il pezzo Ventola allentata Fissarla SI POSSONO ESCLUDERE A PRIORI MOLTE FONTI POTENZIALI DI DIFETTI CALLACCIANDOSI CORRETTAMENTE ALLA RETE DI ALIMENTAZIONE.

Non vengono toccati da questa dichiarazione di garanzia i diritti di garanzia per vizi della cosa dell'acquirente in forza del contratto di vendita nei confronti del venditore (distributori Holzmann), nonché i diritti di garanzia previsti dalla legge del paese in questione. Per questa macchina si fornisce garanzia alle seguenti condizioni:

La garanzia copre l'eliminazione gratuita di tutti i difetti della macchina, in linea con le seguenti regole (B-G), che pregiudicano il regolare funzionamento della macchina e si fondano su difetti materiali o di produzione.

Il periodo di garanzia è di 12 mesi, 6 mesi in caso di uso industriale, valido dalla consegna della macchina al primo acquirente finale. Come prova fa fede la ricevuta di consegna originale, in caso di ritiro personale della macchina lo scontrino di acquisto originale.

Per notificare diritti di garanzia, contattare il distributore HOLZMANN, da cui avete acquistato la macchina, con la seguente documentazione: >> Scontrino di acquisto e/o ricevuta di consegna >> Modulo assistenza compilato con rapporto di errore >> In caso di richiesta di parti di ricambio una copia del disegno delle parti di ricambio, con contrassegnati i pezzi di ricambio richiesti. D) La gestione della garanzia e il luogo di adempimento della garanzia avviene in conformità con HOLZMANN GmbH. I difetti di facile eliminazione vengono risolti dai nostri partner distributori, in caso di difetti complessi ci riserviamo di effettuare una perizia a 4170 Haslach, Austria. Se non viene espressamente stipulato un contratto aggiuntivo di assistenza in loco, si considera sempre come il luogo di adempimento della garanzia la HOLZMANN MASCHINEN con sede legale a 4170 Haslach, Austria. I costi di trasporto per la gestione della garanzia dalla e verso la sede aziendale non sono contemplati nella presente garanzia del produttore. E) Esclusione di garanzia in caso di difetti:

sulle componenti meccaniche, che sono soggette a usura legata all'uso o altra usura naturale e difetti alla macchina riconducibili a usura legata all'uso o altra usura naturale.

che sono riconducibili a montaggio, messa in servizio o allacciamento alla rete elettrica impropri o negligenti.

che sono riconducibili a inosservanza delle istruzioni per l'uso, uso improprio, atipiche condizioni ambientali, condizioni operative estranee al settore e campo di utilizzo, mancata o errata manutenzione o cura.

che sono causati da utilizzo e montaggio di accessori, parti di ricambio, integrative, che non sono parti di ricambio originali HOLZMANN.

che costituiscono differenze minime rispetto alla condizione richiesta, che sono irrilevanti per il valore o l'idoneità d'uso della macchina.

che sono riconducibili a un sovraccarico negligente derivante dalle caratteristiche di costruzione. In particolare in caso di difetti dovuti a utilizzo, che sono classificabili come industriali per livello di sollecitazione ed entità, in caso di macchine che per costruzione e prestazioni non sono progettate e destinate all'uso industriale. F) Nell'ambito della presente garanzia si escludono ulteriori diritti dell'acquirente sulle prestazioni di garanzia qui espressamente citate. G) Questa garanzia del produttore viene messa in atto volontariamente. Le prestazioni in garanzia non causano pertanto alcun prolungamento del termine di garanzia e non innescano alcun nuovo termine, nemmeno per le parti di ricambio. ASSISTENZA Trascorso il periodo di garanzia i lavori di manutenzione e riparazione possono essere eseguiti da ditte specializzate opportune. Anche la HOLZMANN-Maschinen GbmH continua a essere a vostra disposizione per l'assistenza e le riparazioni. In tal caso inoltrate una richiesta di preventivo senza impegno, indicando le informazioni come da punto C) al nostro servizio assistenza clienti o inviateci semplicemente la vostra richiesta tramite il modulo allegato. Mail: [e-mail] FAX: [phone]GARANTIEVERKLARING HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 86 ABS 850 GARANTIEVERKLARING In het geval van gebreken worden de aansprakelijkheidsrechten van de koopovereenkomst van de koper jegens de verkoper (Holzmann verkooppartner) alsmede de wettelijke garantierechten van het desbetreffende land door deze garantieverklaring niet beïnvloed. Voor deze machine verstrekken wij garantie conform de volgende voorwaarden:
