MANUALE UTENTE MediaMaster 55 JL Audio

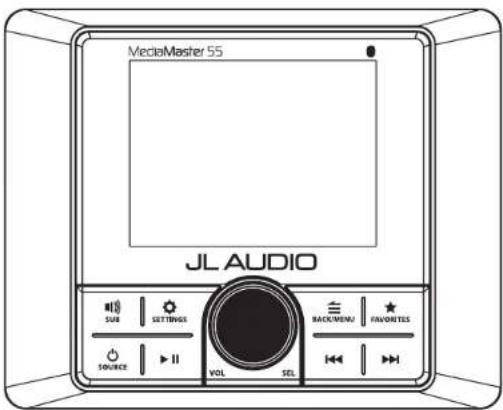

PANNELLO DI CONTROLLO FUNZIONI GENERALI DI CONTROLLO

MediaMaster 55 JLAUDIO SUR SETTINGS SOURCE ▶ II VOL SEL BACKVIEW FAVORITES

Controllo Funzione
	Sorgente/Alimen-tazione	• Premere brevemente per accendere; premere a lungo per spegnere• Con il dispositivo acceso, premere brevemente per visualizzare il menu SORGENTE: Seleziona
	Volume/Seleziona	• Ruotare per regolare i livelli delle zone audio (volume)• Ruotare per spostarsi• Premere per effettuare una selezione
	Subwoofer	• Premere brevemente per accedere alle impostazioni Livello subwoofer
	Impostazi-oni	• Premere brevemente per accedere alle impostazioni Zona audio: Tono e bilanciamento• Premere a lungo per accedere a Impostazioni di sistema: Menu principale
	Indietro/Menu	• Premere brevemente per tornare all'impostazione precedente o accedere ai menu specifici di una sorgente
	Preferiti	• Premere brevemente per accedere alle preimpostazioni memorizzate• Premere a lungo per memorizzare una frequenza come preimpostazione (fino a 18)
	Disattivaaudio/Pausa	• Premere brevemente per disattivare/rlattivare l'audio (AM/FM/DAB+/AUX) o mettere in pausa/riprendere la selezione corrente (USB/Bluetooth®)• Quando viene visualizzata la schermata Livelli zone audio, premere brevemente per disattivare tutto l'audio (AM/FM/DAB+/AUX/USB/Bluetooth®)
	Avanti	Premere brevemente per:• Regolare manualmente il sintonizzatore in avanti (AM/FM/DAB+)• Selezionare il brano successivo (USB/Bluetooth®)Premere a lungo per:• Cercare il canale successivo (FM); andare avanti di dieci intervalli di frequenza (AM)• Avanzamento rapido (USB)
	Indietro	Premere brevemente per:• Regolare manualmente il sintonizzatore indietro (AM/FM/DAB+)• Riavviare il brano/selezionare il brano precedente (USB/Bluetooth®)Premere a lungo per:• Cercare il canale precedente (FM); tornare indietro di dieci intervalli di frequenza (AM)• Rlavvolgimento rapido (USB)
IMPOSTAZIONI DEL MENU DI SISTEMA
	• Premere a lungo per accedere a Impostazioni di sistema: Menu principale
	• Ruotare per spostarsi• Premere per effettuare una selezione
Impostazione Funzione
Assegna un nome al dispositivo	Creare un nome personalizzato da visualizzare sui dispositivi connessi tramite tecnologia wireless Bluetooth® o per le reti NMEA 2000®
Configurazione zone audio	Consente di configurare ciascun gruppo di uscite di una zona audio
Sensibilità ingresso AUX	Consente di configurare la sensibilità dell'ingresso AUX: 2 V o 1 V RMS (impostazione predefinita)
Diagnostica	Visualizza il numero di serie e informazioni sulla versione hardware e software
Schermo Consente di configurare le impostazioni di visualizzazione e luminosità
Monitoraggio batteria	Avvisa quando la tensione di alimentazione +12 V CC è inferiore a 10 V o supera i 16 V	Se attivato, l'unità entra in modalità Modo Sicuro con un messaggio che chiede di spegnere l'unità fino al ripristino della normale tensione operativa
Testo a scorrimento	Abilita lo scorrimento continuo delle informazioni RDS/testo del brano disponibili
Regione di sintonizzazione	Consente di configurare la gamma/scala del sintonizzatore AM/FM per una regione specifica
Impostazioni di accensione	Consente di configurare le impostazioni di visualizzazione e volume al momento dell'attivazione
Applicazione mobile	Consente di accedere alle opzioni di associazione per il controllo tramite l'applicazione per dispositivi mobili
Telecomando	Consente di accedere alle opzioni di associazione per i controller dotati di tecnologia wireless Bluetooth°
Lingua	Consente di configurare la lingua dei comandi di navigazione visualizzati e dell'interfaccla utente

IMPOSTAZIONI DEL MENU CONFIGURAZIONE ZONE AUDIO
SETTINGS	• Premere a lungo per accedere a Impostazioni di sistema: Menu principale
	• Ruotare per spostarsi• Premere per effettuare una selezione
Zona Funzione Impostazione 1 Impostazione 2
Z1: Zona 1Z2: Zona 2Z3: Zona 3	Modalità controllo livelli	Relativa: collega i livelli di volume delle Zone 2 - 3 al livello della Zona 1 (le zone collegate seguiranno proporzionalmente il volume della Zona 1). Il livello di offset di ciascuna zona è regolabile in modo Indipendente, consentendo di creare un regolatore di livelli personalizzato, specifico per il layout dell'imbarcazione.
		Assoluta: consente di creare un controllo Indipendente del livello per le zone selezionate, ciascuna con un proprio cursore del livello del volume.
		Fissa	4 V RMS max (impostazione predefinita)2 V RMS max1 V RMS max
		Off
	Rinomina zona	Prua, Ponte, Cabina interna, Cabina di pilotaggio, Cambusa, Plancia, Cabina 1, Cabina 2, Torre, Specchio di poppa
		Personalizza nome Input alfanumerico
		Predefinito
	Limite max volume L	Limite max volume
	HPF Filtro passa-alto		Off (impostazione predefinita)80 Hz100 Hz120 Hz
	Sub 1Sub 2Sub 3	LPF (filtro passa-basso)	Off (Impostazione predefinita)60 Hz80 Hz100 Hz
		Sub Off

STREAMING AUDIO CON TECNOLOGIA WIRELESS BLUETOOTH\*

È possibile ascoltare l'audio in modalità wireless da dispositivi compatibili dotati di tecnologia wireless Bluetooth* a una distanza massima di 11 m. È possibile associare fino a otto dispositivi per lo streaming, ma il dispositivo può connettersi a un solo dispositivo alla volta.

IMPOSTAZIONI PER I DISPOSITIVI CON TECNOLOGIA WIRELESS BLUETOOTH*
BACK/MENU	Con Bluetooth* selezionato come sorgente, premere brevemente per visualizzare Bluetooth*: Menu principale
	Ruotare per spostarsiPremere per effettuare una selezione
Impostazione Funzione
In riproduzione Torna alla schermata in riproduzione
Associa nuovo dispositivo	Avvia la modalità di associazione (i dispositivi collegati verranno disconnessi)
Connetti dispositivo associato	Visualizza tutti i dispositivi associati a cui è possibile connettersi
Imposta dispositivo principale	Consente di assegnare la priorità a un dispositivo associato, che verrà connesso automaticamente
Elimina dispositivo associato	Selezionare il dispositivo da rimuovere dall'elenco dei dispositivi associati
Elimina tutti i dispositivi associati	Rimuove dalla memoria tutti i dispositivi associati

! IMPORTANTE

• Con il presente documento, Garmin dichiara che questo tipo di apparecchiatura radio MM55 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.garmin.com/compliance
• Specifiche wireless MM55: Gamma di frequenza del trasmettitore Bluetooth: 2400 MHz - 2483.5 MHz Potenza del trasmettitore Bluetooth: <14 dBm (EIRP)

! IMPORTANT

- Con il presente documento, Garmin dichiara che MM55 è conforme ai requisiti essenziali e alle altre disposizioni in materia dei Regolamenti sulle apparecchiature radio 2017. Il testo completo della dichiarazione di conformità del Regno Unito è disponibile al seguente indirizzo Internet: www.garmin.com/compliance

COLLEGAMENTI USB

Utilizzare la porta USB per collegare dispositivi di archiviazione USB (chiavette, lettori audio digitali, ecc.). Include un'uscita da 1 A per la ricarica.

IMPOSTAZIONI DEL MENU USB
BACK/MENU	Con USB selezionato come sorgente, premere brevemente per visualizzare USB: Menu principale
	Ruotare per spostarsiPremere per effettuare una selezione
Impostazione Funzione
In riproduzione Torna alla schermata In riproduzione
Casuale	Attiva la modalità di riproduzione casuale: On o Off (impostazione predefinita)
Ripeti Attiva ripetizione: Tutti, Brano o Off (impostazione predefinita)
Riproduci tutto Consente di riprodurre tutti i contenuti all'interno di tutte le cartelle

! IMPORTANTE

• Fissare saldamente il dispositivo collegato prima di mettersi alla guida per evitare danni causati da cadute o brusche accelerazioni/frenate.
• Controllo, funzionalità e visualizzazione possono variare a seconda del modello e della versione del dispositivo collegato.
• Quando il dispositivo è collegato tramite porta USB, annullare l'associazione o disattivare la connessione wireless al dispositivo per evitare possibili conflitti di riproduzione.
• In caso di prestazioni anomale durante il funzionamento, scollegare il dispositivo e verificarne le condizioni. Riavviare il dispositivo se le prestazioni non migliorano.

ACCESSORI OPZIONALI PER IL CONTROLLER E L'INTERFACCIA

Per aggiungere accessori MediaMaster® (venduti separatamente) sono inclusi i seguenti collegamenti. Consultare il manuale utente di ciascun accessorio per le istruzioni di installazione e d'uso specifiche.

Collegamento a reti NMEA 2000®

Connettore Micro-C per reti NMEA 2000 ^® con cavi e connettori per reti NMEA 2000 ^® (venduti separatamente).

Nota: per il funzionamento sono richiesti protocolli di intrattenimento compatibili (PGN) per reti NMEA 2000 ^e e potrebbe essere necessario un aggiornamento software degli schermi multifunzione (MFD) collegati. Rivolgersi al produttore dello schermo multifunzione per informazioni sulla compatibilità del dispositivo.

MediaMaster ^® MMR-40

Controller di rete

Controller con funzionalità complete, resistente all'acqua (grado di protezione IP66) con schermo LCD a colori

MediaMaster ^® MMR-5N2K

Controller del volume di rete

Controller resistente all'acqua (grado di protezione IPX7)

Controllo MFD

Funzionalità di controllo tramite lo schermo multifunzione (MFD) dell'imbarcazione

MediaMaster® MMA-1-HTML

Interfaccia dati MFD

Interfaccia digitale con navigazione a tema e controlli sullo schermo multifunzione (MFD) dell'imbarcazione

Connessione Bluetooth®

La tecnologia a basso consumo energetico Bluetooth® consente il controllo wireless fino a 11 m di distanza. Possibilità di associare fino a otto telecomandi a una singola unità sorgente.

MediaMaster® MMR-25W

Controller wireless

Controller resistente all'acqua (grado di protezione IP68)

App MediaMaster® Remote Controller

App di controllo gratuita con

funzionalità complete che utilizza un dispositivo wireless compatibile.

Nota: la funzionalità dell'app potrebbe richiedere un aggiornamento software dell'unità sorgente. Visitare il sito: www.jlaudio.com/support

Connessione remota

Consente il collegamento diretto di controller MediaMaster* cablati utilizzando cavi e splitter per controller. Consente di aggiungere fino a tre telecomandi a una singola unità sorgente, a una distanza massima di 23 m.

MediaMaster® MMR-20-BE

Telecomando cablato

Controller ausiliario resistente all'acqua (grado di protezione IP67)

SPECIFICHE

Elettriche
Tensione di funzionamento	4,4 V CC (10-16 V)
Temperatura operativa	Da -20 °C a +65 °C
Assorbimento di corrente/ valore fusibile	15 A (max) / 100 mA (in standby) / 15 A
LEN NMEA 2000*	(connettore Micro-C)
Schermo / Risoluzione LCD TFT retroilluminato da 2,8" / 320 x 240
Uscite/ingressi audio preamplificati
Canali di uscita	Una coppia di connettori RCA stereo e subwoofer mono per zona
Configurazione dell'uscita	Relativa, Assoluta, Fissa o Off
Tensione di uscita massima	Relativa o Assoluta: 4 V RMSFissa: selezionabile 4 V/2 V/1 V RMS
Impedenza di uscita	250 Ω
Ingresso ausiliario	Una coppia di connettori RCA stereo (sensibilità ingresso 2 V/1 V RMS)
Uscite audio amplificate
Potenza RMS nominale a 14,4 V.	25W x 4 g 4 Ω
Impedenza minima	2 Ω per canale
Opzioni di controllo audio
Tono e bilanciamento	Acuti, Medi, Bassi e Bilanciamento (tutte le zone)
Filtro passa-alto	Off, 80 Hz, 100 Hz e 120 Hz (ciascuna zona)
Filtro passa-basso	Off, 60 Hz, 80 Hz e 100 Hz (ciascuna zona subwoofer)
Sintonizzatore
Sintonizzatore FM con RDS	Da 87,5 MHz a 107,9 MHz (in incrementi di 0,2 MHz)
Sintonizzatore AM	Da 530 kHz a 1710 kHz (in incrementi di 10 kHz)
Sintonizzatore DAB+	Da 170 MHz a 230 MHz
Preferiti	8 preimpostazioni su tutti i sintonizzatori
Bluetooth*
Profilo	A2DP v1,2, AVRCP v1,4
Specifica di base	Version 2.1 + EDR
Codec	SBC, Qualcomm® aptXTM audio
Raggio di connessione	Fino a 11 m
USB
Interfaccia	USB 2.0
Uscita massima per la ricarica	1 A
Formati audio supportati	MP3, MP4, WAV, AAC, M4A, M4B
Dimensions
Unità L x A x P	4,65" x 3,74" x 3,66" (118 mm x 95 mm x 93 mm)
Foro di montaggio L x A	3,74" x 3,15" (95 mm x 80 mm)

JL AUDIO

A Garmin Brand
