MANUALE UTENTE E4WP31 AEG

WARNING! La conversione all’installazione sottotop deve essere e󰀨ettuata esclusivamente da un tecnico professionista o da un tecnico del servizio assistenza!

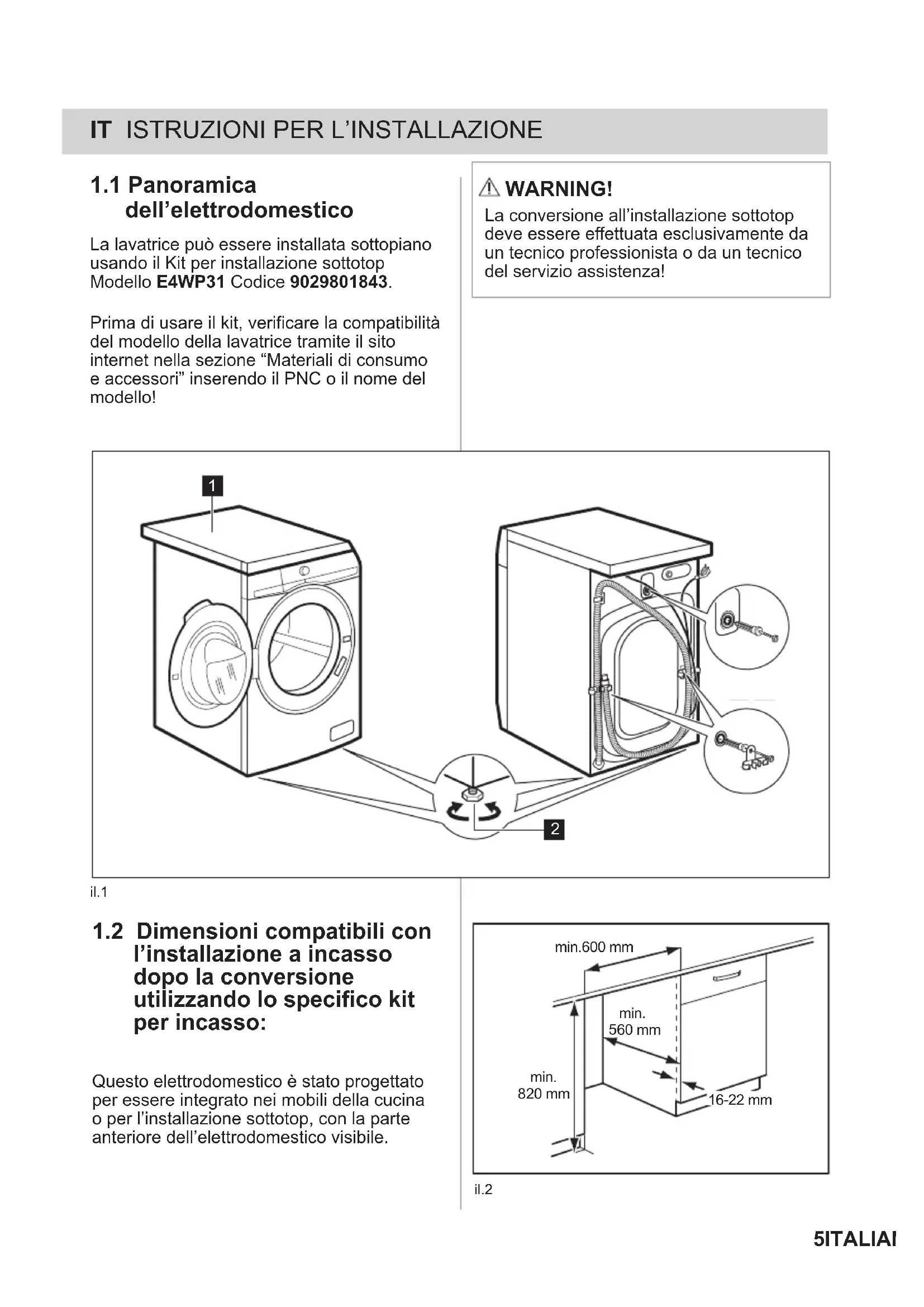

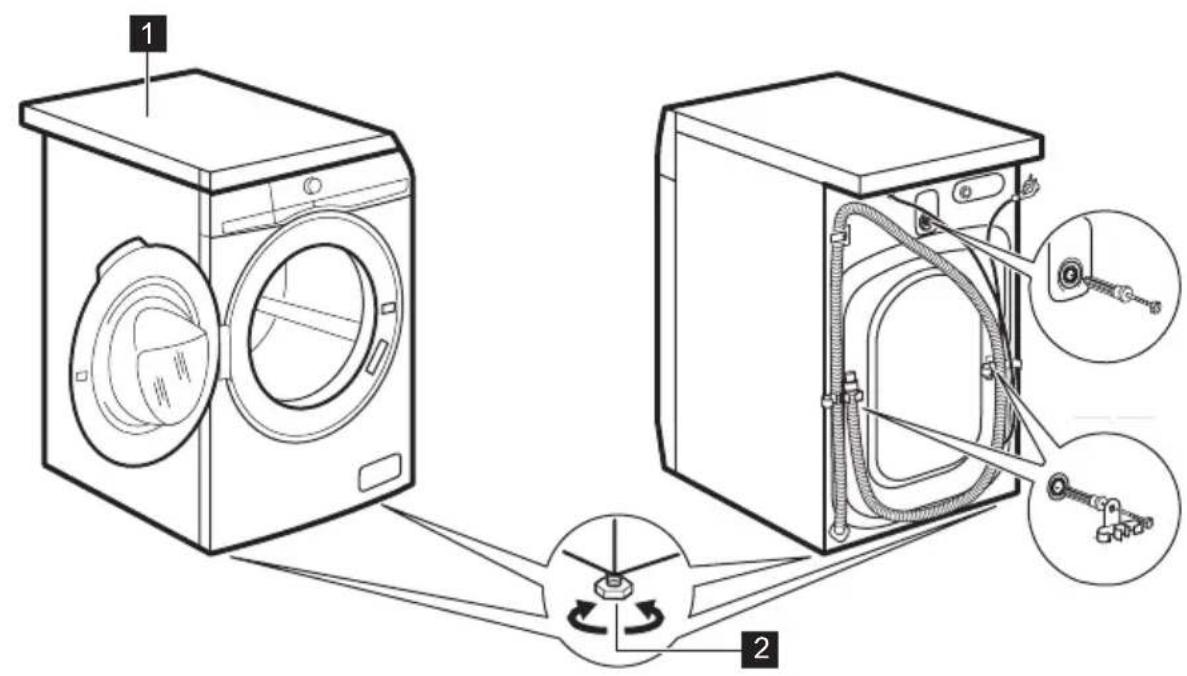

il.1 dell’elettrodomestico La lavatrice può essere installata sottopiano usando il Kit per installazione sottotop Modello E4WP31 Codice 9029801843. Prima di usare il kit, verificare la compatibilità del modello della lavatrice tramite il sito internet nella sezione “Materiali di consumo e accessori” inserendo il PNC o il nome del modello!

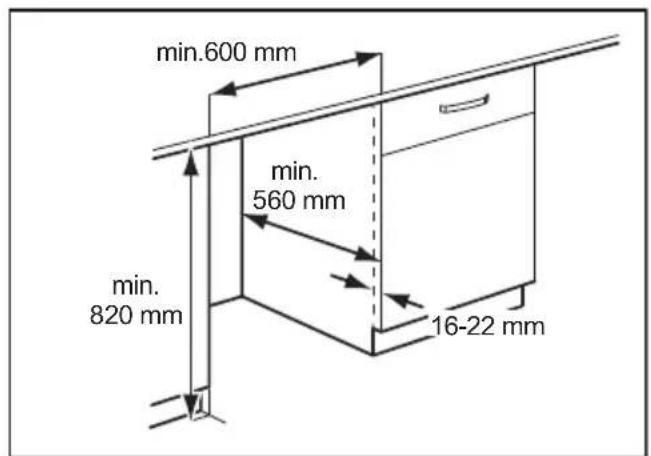

1.2 Dimensioni compatibili con

l’installazione a incasso dopo la conversione utilizzando lo specifico kit per incasso: Questo elettrodomestico è stato progettato per essere integrato nei mobili della cucina o per l’installazione sottotop, con la parte anteriore dell’elettrodomestico visibile. 600 mm min. 820 mm min. min. 560 mm16-22 mm il.26 ITALIANO WARNING! Fare attenzione a non piegare o schiacciare il cavo di alimentazione e i tubi. Assicurarsi che non ci siano irregolarità nel pavimento all’interno del vano d’incasso del mobile! Il vano d’incasso deve avere le dimensioni illustrate in figura (il.2). Prima di procedere con il montaggio ell’elettrodomestico, avvicinarlo al vano d’incasso e pre-posizionare il tubo di ingresso, il tubo di scarico e il cavo di alimentazione. Regolare al minimo l’altezza dei piedini in modo da predisporre l’elettrodomestico all’inserimento nel vano d’incasso del mobile.

1.3 Istruzioni di installazione

Utensili necessari: cacciavite elettrico con punte a croce, Torx T20 e esagonali da 7,8

• Svitare e rimuovere le 2 viti anteriori indicate dalla freccia.

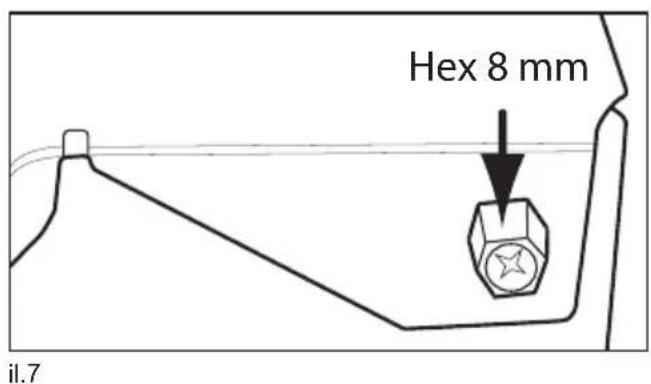

• Per installare il kit, rimuovere il piano di lavoro originale svitando le due viti di ssaggio superiori posteriori situ- ate sul lato sinistro e destro nel retro dell’elettrodomestico.

• Utilizzare un cacciavite con punta a croce (o esagonale da 8 mm).

• Mettere da parte le 2 viti rimosse perché saranno riutilizzate in seguito.

• Far scorrere il piano di lavoro verso la parte posteriore per sganciarlo dall’ancoraggio anteriore. Conservare il piano di lavoro originale per un futuro riutilizzo, se opportuno.

• Aprire la confezione del kit di conver- sione per accedere al pannello metallico piatto in acciaio

• Assemblaggio della guarnizione tra il pannello frontale e la traversa anteriore.

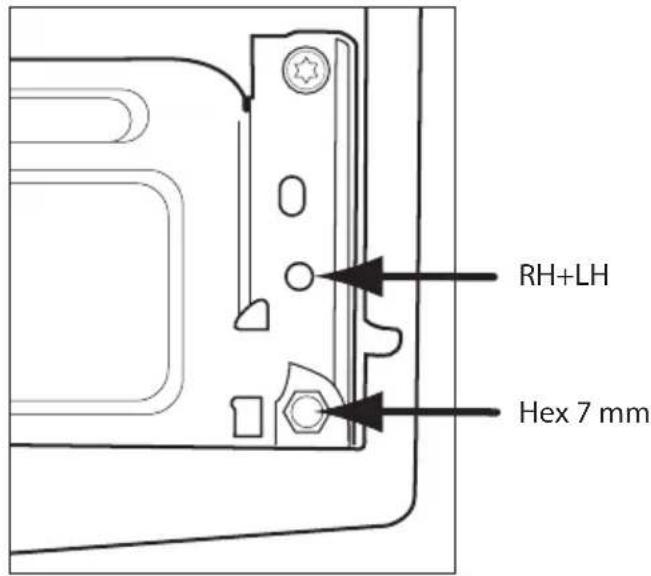

• Usando una punta da 7 mm, rimuovere le viti a testa esagonale che 󰀨issano il pannello frontale sul lato anteriore sinistro e destro.

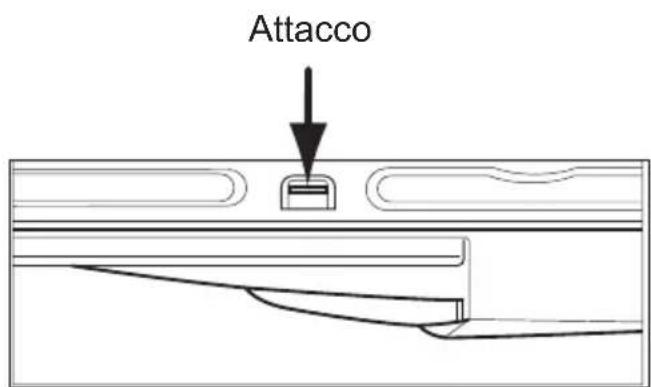

• Sganciare l’attacco del pannello frontale indicato: il pannello può restare in posizione socchiusa.

• Prendere la guarnizione di gomma grigia dal kit, posizionarla tra l’attacco del pannello frontale e il lato destro dell’elettrodomestico, con la forma di tre sul fondo, come nelle immagini seguenti:

• Riagganciare l’attacco del pannello fron- tale, riutilizzare le viti a testa esagonale da 7 mm sul lato sinistro e destro. Attacco7ITALIANO

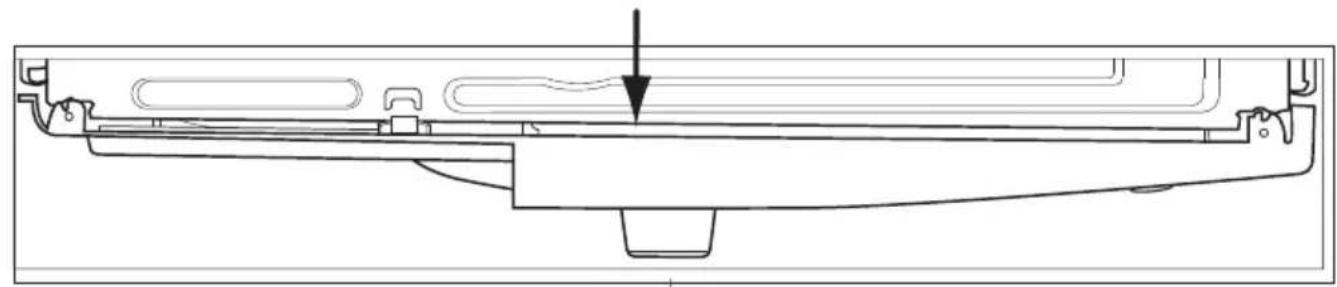

• Prendere il piano di lavoro in metallo e montarlo sull’elettrodomestico, facen- dolo scorrere sulla parte superiore della lavatrice.

• Fare attenzione a inserire il rivetto spor- gente centrale anteriore agganciandolo all’interno dell’apposita scanalatura sulla traversa anteriore della lavatrice!

• Assicurarsi che la guarnizione in gomma del pannello frontale si trovi sotto il pro- lo angiato del pannello metallico!

• Spingere la parte superiore in metallo verso la parte anteriore della lavatrice, in modo tale che le alette sporgenti posteriori entrino in contatto con il retro della lavatrice.

• Riutilizzare le 2 viti originali di cui al punto 1.3.A, per ssare il piano di lavoro in metallo sul retro: fare riferimento all’immagine seguente.

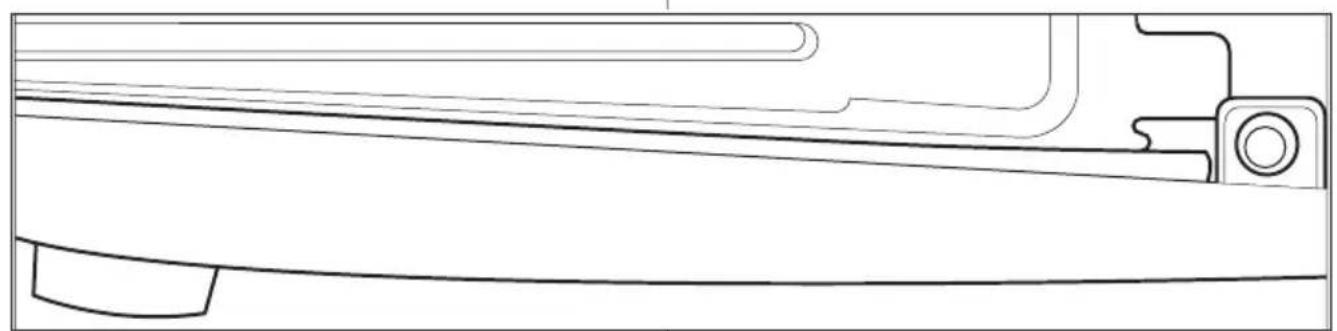

• La guarnizione verrà mantenuta in posizione tra il pannello frontale e la traversa anteriore superiore, come nella gura seguente. Pannello frontale8 ITALIANO

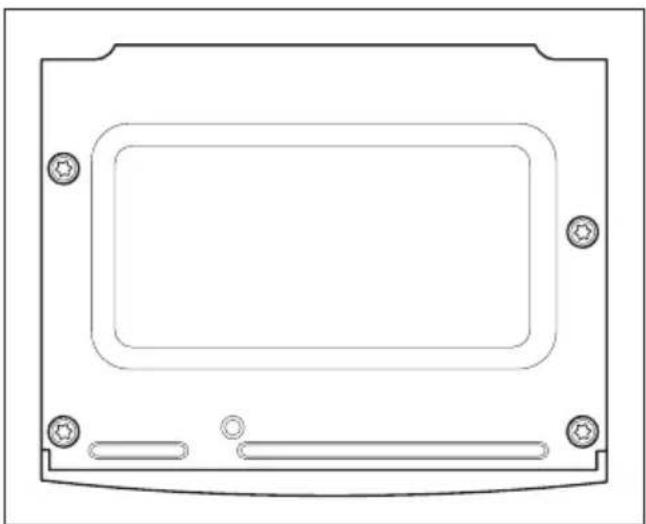

• Prendere il sacchetto di minuteria dalla confezione del kit e completare i 4 ancoraggi superiori usando 4 viti M5x20. Nota: la vite centrale in alto a destra deve essere issata per ultima mediante un cacciavite elettrico (Pos. 4 -Vite auto- bloccante con il ettatura metrica).

• Completare l’avvitamento con il cacciavite selezionando una bassa velocità, per evitare un serraggio eccessivo. Tutti e 4 gli ancoraggi superiori hanno punta Torx T20. Fare riferimento all’immagine seguente: il.8 WARNING! Prestare attenzione a non piegare o schiacciare il cavo di alimentazione e i tubi! Vericare il livellamento nale della lavatrice regolando i piedini anteriori ! 29FRANÇAIS
