MANUAL DE UTILIZADOR E4WP31 AEG

PT INSTRUÇÕES DE INSTALAÇÃO

A conversão para instalação de Bancada deve ser processada apenas por um Técnico Prossional ou por um técnico de Assistência!

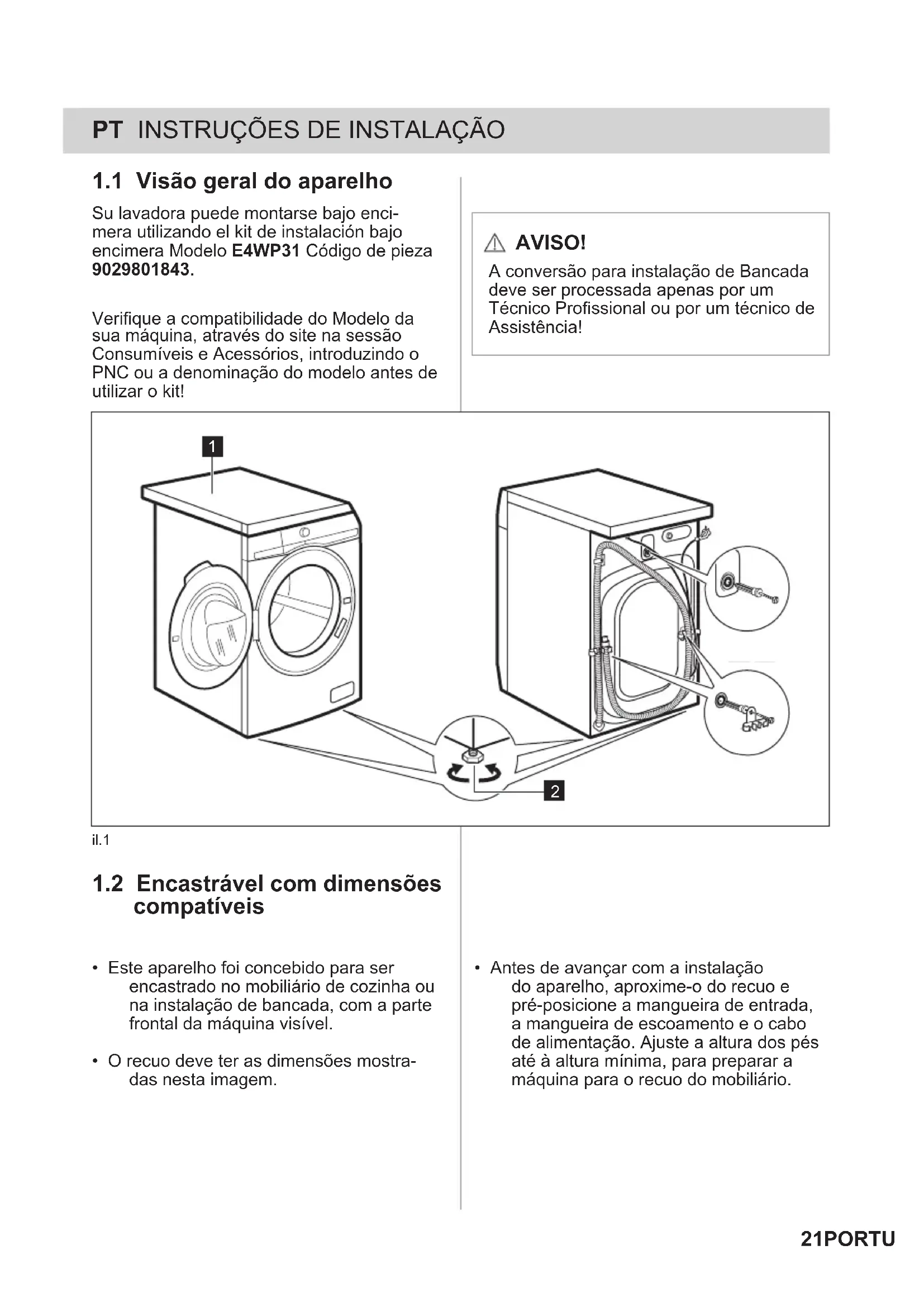

1.1 Visão geral do aparelho

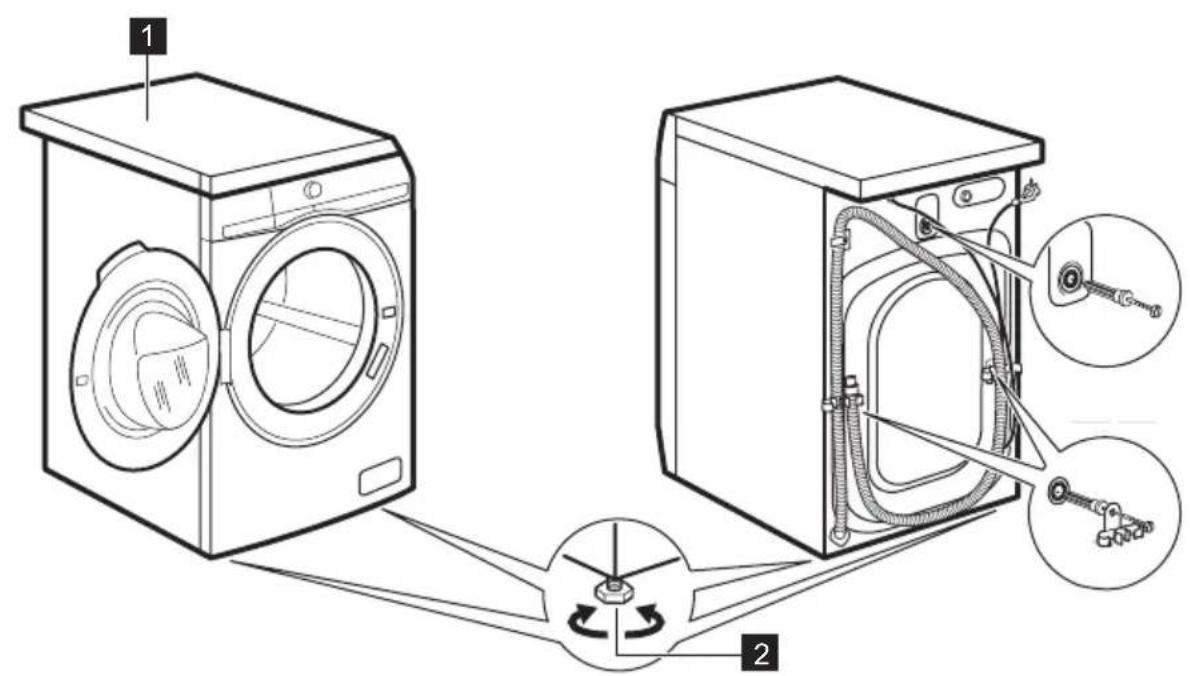

Verique a compatibilidade do Modelo da sua máquina, através do site na sessão Consumíveis e Acessórios, introduzindo o PNC ou a denominação do modelo antes de utilizar o kit! il.1

1.2 Encastrável com dimensões

• Este aparelho foi concebido para ser encastrado no mobiliário de cozinha ou na instalação de bancada, com a parte frontal da máquina visível.

• O recuo deve ter as dimensões mostra- das nesta imagem.

• Antes de avançar com a instalação do aparelho, aproxime-o do recuo e pré-posicione a mangueira de entrada, a mangueira de escoamento e o cabo de alimentação. Ajuste a altura dos pés até à altura mínima, para preparar a máquina para o recuo do mobiliário.

AVISO! Certique-se de que as mangueiras e o cabo principal não estão dobrados ou esmagados. Certique-se de que não tem pavimentos irregulares no interior do recuo de mobiliário!

1.3 Instruções de instalação do

kit de bancada Ferramentas necessárias: Chave de fendas elétrica com pontas em cruz, Torx T20 e hexagonais de 7 e 8 mm.

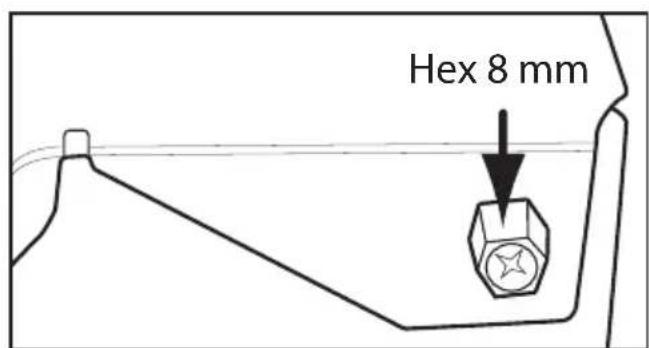

• Para instalar o kit, remova o topo da bancada original desenroscando os dois parafusos de xação superiores, localizados na parte esquerda e direita da máquina.

• Utilize uma chave de fendas com ponta em cruz (ou hexagonal de 8 mm).

• Guarde os 2 parafusos removidos, uma vez que estes serão reutilizados poste- riormente.

• Faça deslizar o topo da bancada para a parte de trás, para o desencaixar do fecho frontal. Guarde a bancada original para qualquer futura reutilização, se o caso.

• Abra a embalagem do kit de conversão para aceder ao painel metálico de aço plano.

• Desaparafuse e remova os 2 parafusos frontais destacados pela seta.

• Conjunto de vedação entre o painel frontal e o feixe dianteiro:

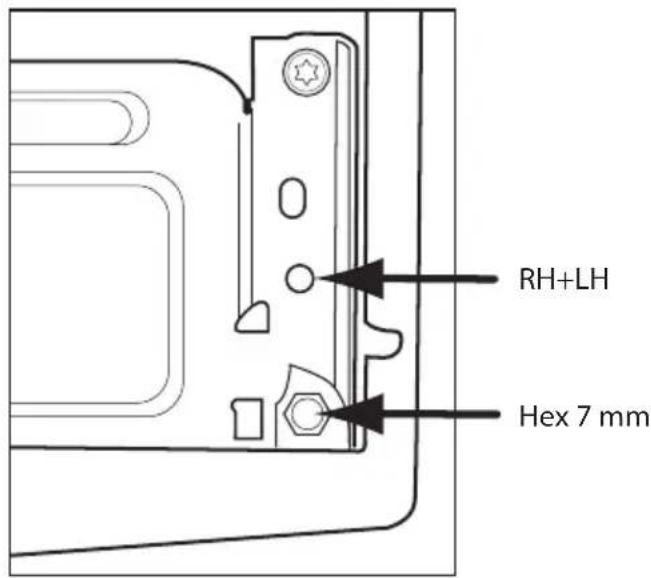

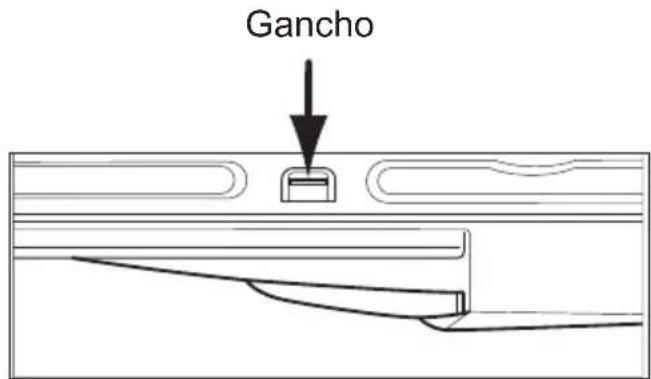

• Retire os parafusos de cabeça sexta- vada que prendem o painel do motor na parte dianteira esquerda e direita, utili- zando uma ponta de 7 mm. Desencaixe o gancho do painel frontal destacado: o painel frontal pode entrar em estado entreaberto.

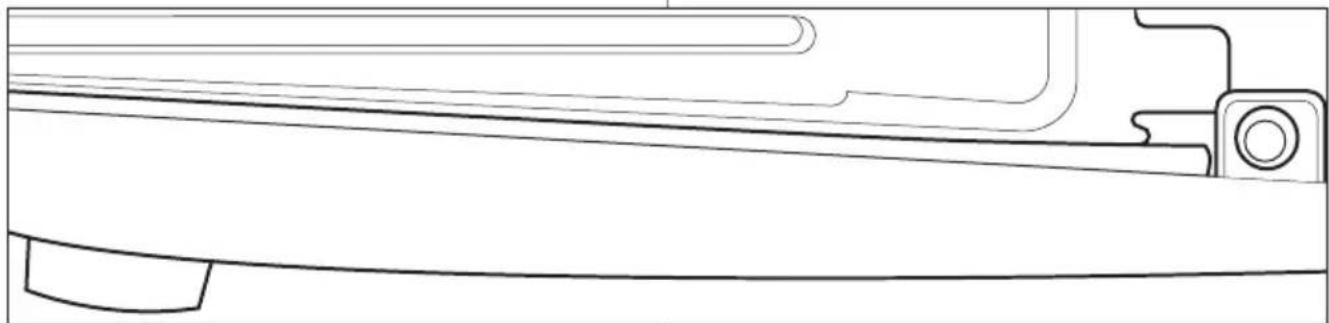

• Retire o vedante de borracha em forma cinzento do kit [ ], posicione-o entre o gancho do painel frontal e o lado da máquina RH, com três formas na parte inferior, conforme as imagens abaixo:

• Pegue na bancada metálica e monte-a na máquina, deslizando-a no topo da máquina.

• Tenha atenção para inserir o rebite saliente do frontal central que o envolve dentro da própria ranhura no feixe frontal da máquina!

• Empurre a parte superior metálica em direção à frente da máquina, de modo a que as saliências traseiras entrem em contacto com o armário da máquina.

• Reutilize os 2 parafusos originais referidos no ponto 1.3.A para xar o topo da bancada metálico na parte traseira: consulte a imagem abaixo.

• Volte a encaixar o gancho do painel frontal, volte a utilizar os parafusos de cabeça sextavada de 7 mm no lado esquerdo e direito.

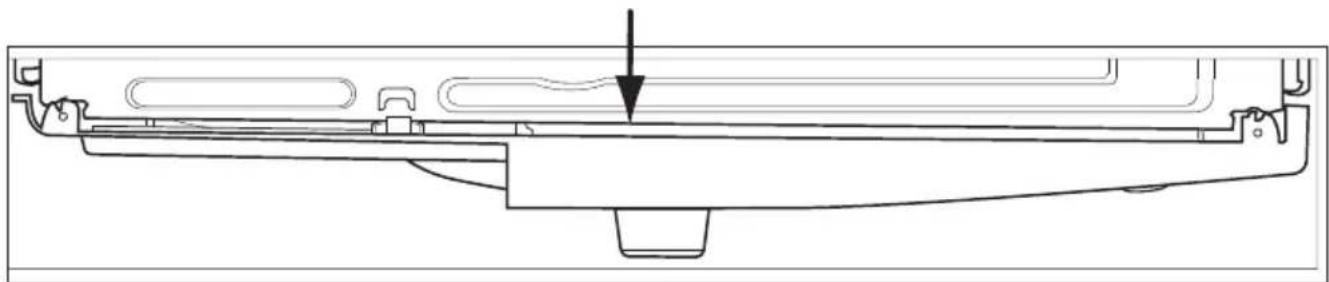

• O vedante será mantido na posição entre o painel frontal e o feixe frontal su- perior, como indicado na imagem abaixo.

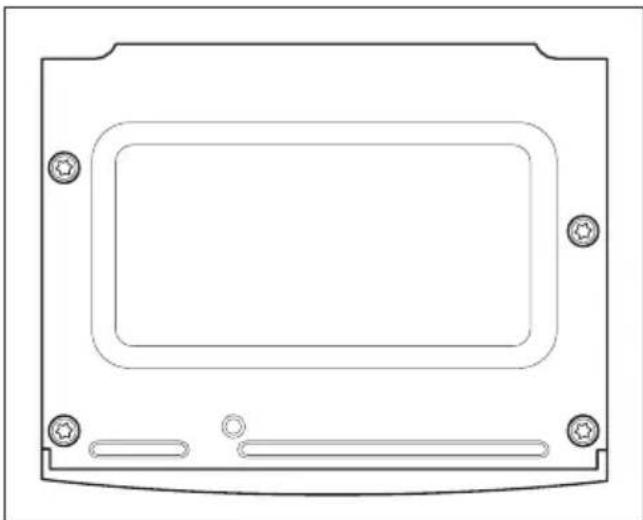

• Retire o saco de hardware da embal- agem do kit e complete os 4 xadores superiores utilizando 4 parafusos M5x20. Tenha em atenção que o parafuso do meio superior direito deve ser xado por último utilizando uma chave de fendas elétrica (Pos. 4 - parafuso de autoblo- queio métrico).

• Complete o aparafusamento com chave de fendas com baixa velocidade selecionada. Isto para evitar aparafusar demasiado. Todos os 4 fechos superi- ores têm pontas Torx T20. Consulte a imagem abaixo. A sua máquina está pronta para ser encas- trada no seu mobiliário.

il.8 AVISO! Certique-se de que o cabo e as man- gueiras da rede não estão dobrados ou esmagados! Assegure o nivelamento nal da máquina ajustando os pés dianteiros !
