BEDIENUNGSANLEITUNG E4WP31 AEG

DE INSTALLATIONSANLEITUNG

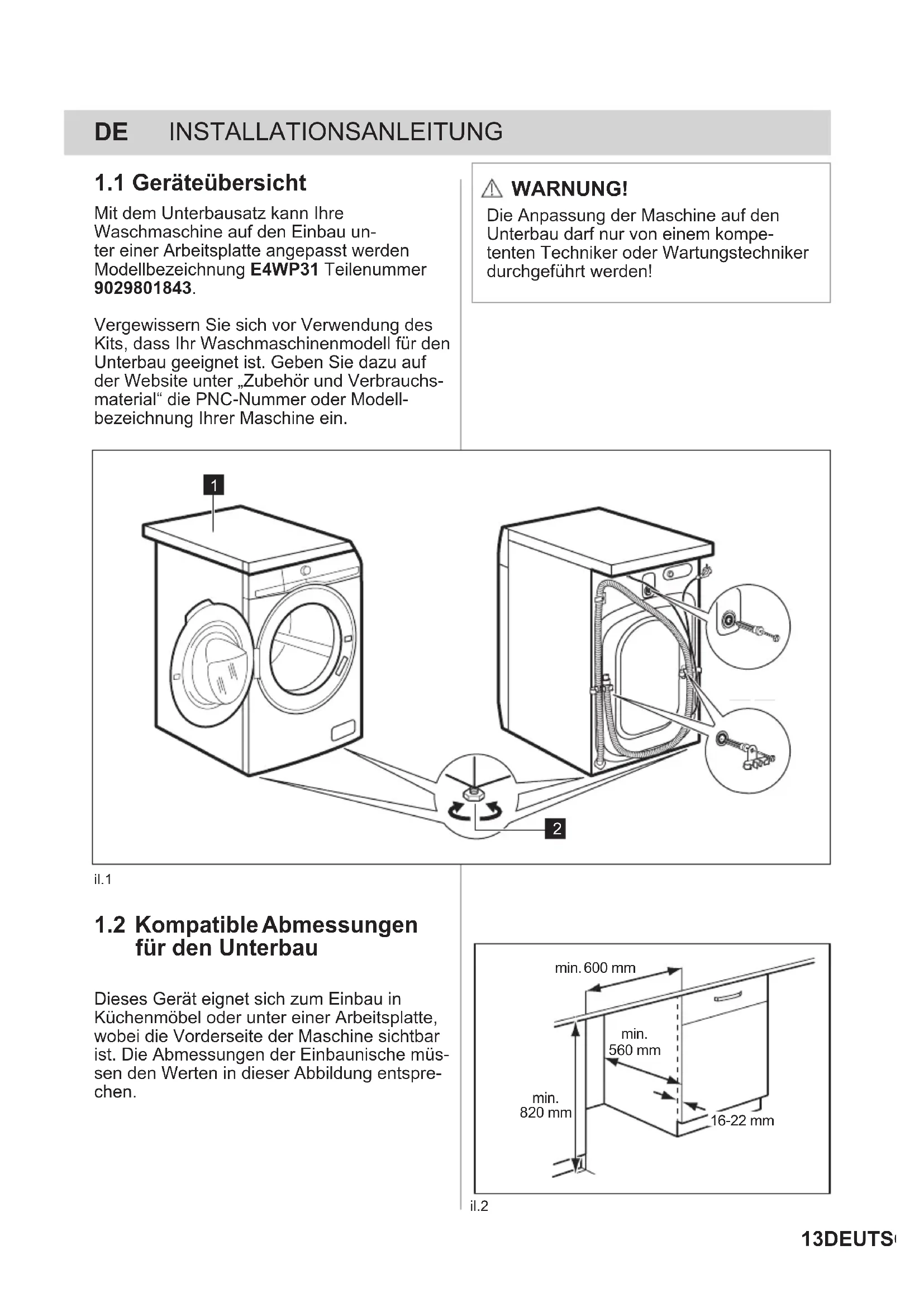

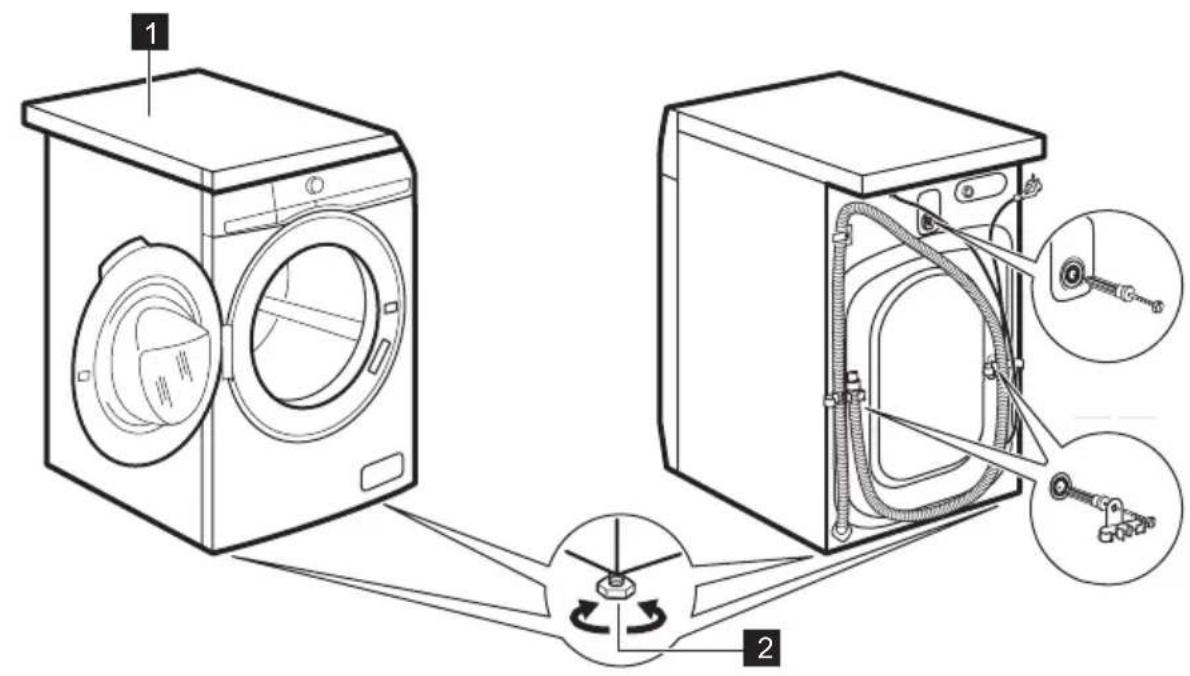

1.1 Geräteübersicht

Mit dem Unterbausatz kann ihre Waschmaschine auf den Einbau unter einer Arbeitsplatte angepasst werden Modellbezeichnung E4WP31 Teilenummer 9029801843.

Vergewissem Sie sich vor Verwendung des Kits, dass Ihr Waschmaschinenmodell für den Unterbau geeignet ist. Geben Sie dazu auf der Website unter „Zubehör und Verbrauchsmaterial" die PNC-Nummer oder Modellbezeichnung ihrer Maschine ein.

WARNING!

Die Anpassung der Maschine auf den Unterbau damit nur von einem kompetennten Techniker oder Wartungstechniker durchgeführt werden!

il.1

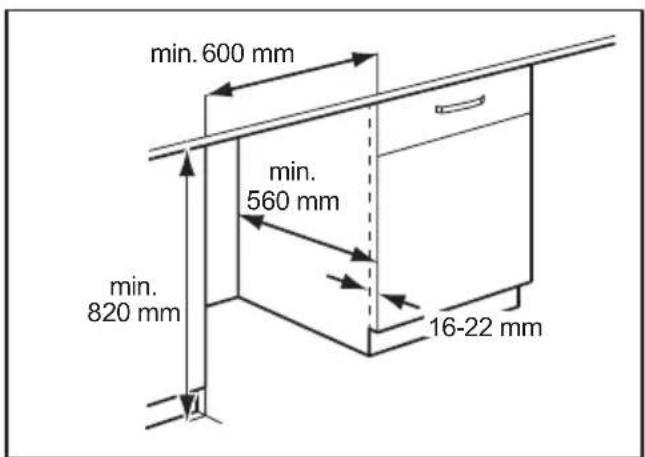

1.2 Kompatible Abmessungen für den Unterbau

Dieses Gerät eignet sich zum Einbau in Kuchenmöbel oder unter einer Arbeitsplatte, wobei die Vorderseite der Maschine sightbar ist. Die Abmessungen der Einbaunische müssen den Werten in dieser Abbildung entsprechen.

il.2

Bevor Sie mit dem Einbau des Geräts beginnen, bringen Sie es in die Höhe der Einbaunische und positionieren Sie den Zulaufschlauch, den Ablaufschlauch und das Netzkabel entsprechend. Stellen Sie die Füsse auf die Mindesthöhe ein, um die Maschine auf den Einbau in die vorhandene Nische vorzubereiten.

WARNING!

Achten Sie damit darauf, dass Schläuche und Netzkabel nicht geknicht oder gequetscht werden. Stellen Sie sicher, dass der Boden in der Einbaunische eben ist!

1.3 Anleitung für den Unterbausatz

Erforderliche Werkzeuge: Elektroschrauber mit Kreuzschlitz-, Torx T20- und Sechskanteinsätzen (7, 8 mm).

1.3.A

• Für die Montage des Unterbausatzes muss die ursprüngliche Abdeckung der Waschmaschine entfernt werden 1.
• Losen Sie dazu die beiden Befestigungsschrauben auf der oberen hinteren Seite rechts und links an der Maschinenrückseite.
• Verwenden Sie dazu einen Schraubendreher mit Kreuzschlitzeinsatz (oder Sechskanteinsatz, 8 mm).
  Bewahren Sie die 2 entfernten Schrauben auf, da sie später wieder verwendet werden.
• Schieber Ben Sie die Abdeckung nach hinten, um sie zu entriegeln.
  Bewahren Sie die Abdeckung fur eventuellen späteren Gebrauch auf.
• Offnen Sie die Unterbausatz-Packung, um Zugriff auf die Flachstahl-Metallabdeckung zu erhalten.

1.3.B

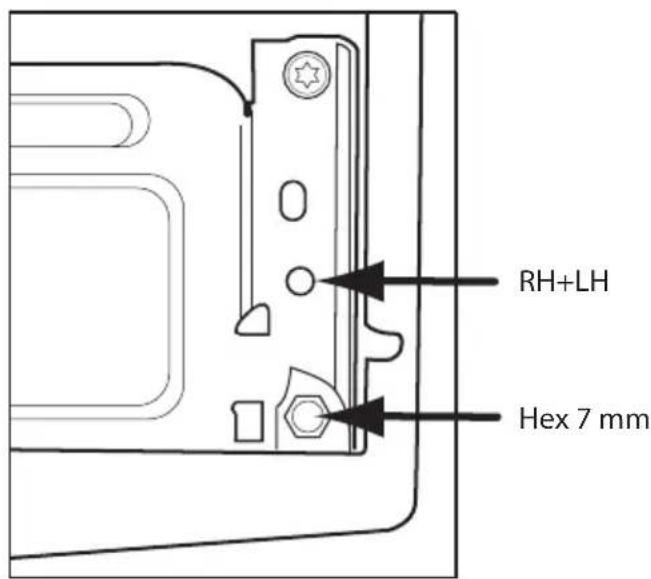

• Losen und entfernen Sie die 2 vorderen, mit dem Pfeil gekennzeichneten Schrauben.

il.3

1.3.C

Anbringen der Dichtung zwischen Blende und Rahmenbalken:

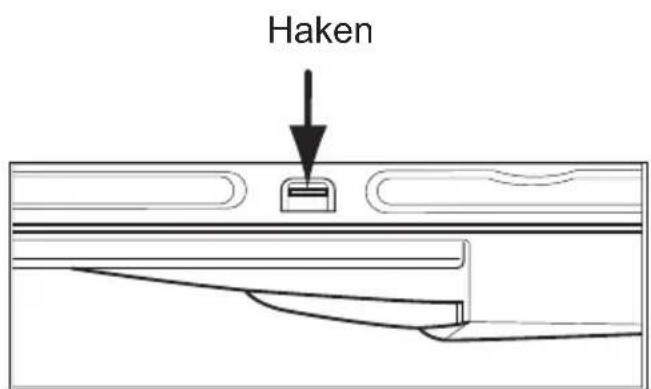

- Entfernen Sie die Sechskantschrauben, mit denen die Blende links und rechts an der Vorderseite befestigt ist, mit einem 7 mm Schraubendreher. Rasten Sie den gekennzeichneten Blendenhaken aus, damit sich die Blende leicht öffnet.

il.4

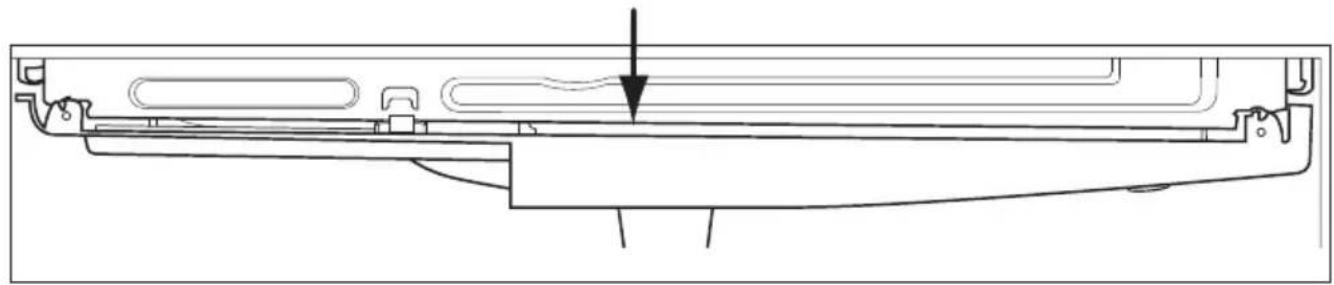

• Nehmen Sie die graue Gummidichtung aus dem Unterbausatz[, und positivieren Sie sie zwischen dem Blendenhaken und der rechten Maschinenseite, wobei die drei Formen wie abgebildet nach unter zeigen sollen:
• Rasten Sie den Blendenhaken wieder ein und bringen Sie die 7 mm Sechs-kantschrauben wieder auf der linken und rechten Seite an.

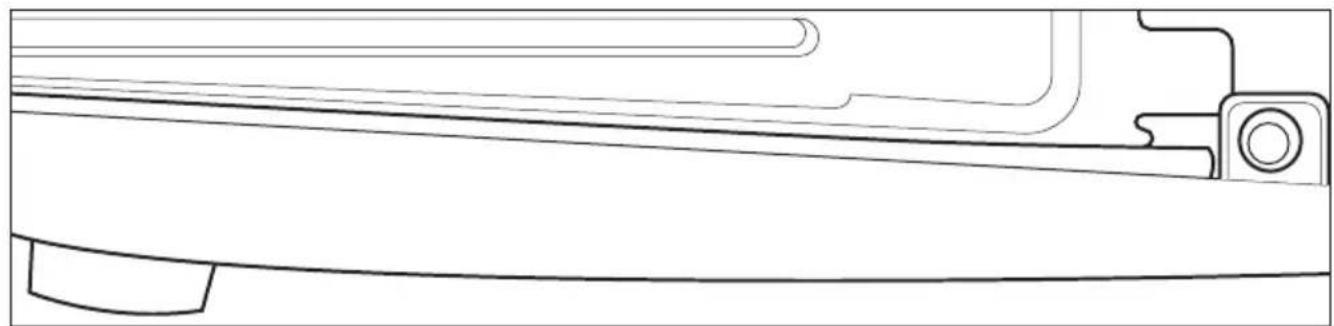

  Die Dichtung wird zwischen der Blende und dem oberen, vorderen Rahmenbalken in Position gehalten (siehe Abbildung unten).

Teilweise geöffnete Blende
il.5

il.6

1.3.D

• Montieren Sie die Metallabdeckung, indem Sie sie auf die Oberseite der Maschine schiben.

• Achten darauf, dass die Niete, die vorne in der Mitte Herausragt, in den entsprechenden Schlitz auf dem vorderen Rahmenbalken einrastet.
  Vergewissern Sie sich, dass die Gummidichtigung der Blende unter dem Flanschprofil der Metallabdeckung liegt!

• Schieben Sie die Metallabdeckung zur Vorderseite der Maschine, so dass die hervorstehenden hinteren Halterungen die Rückseite des Waschmaschinengehauses kontaktieren.

• Verwenden Sie die beiden in Schritt 1.3 A ausgebauten Schrauben, um die Metallabdeckung auf der Rückseite zu befestigen (siehe Abbildung unter).

1.3.E

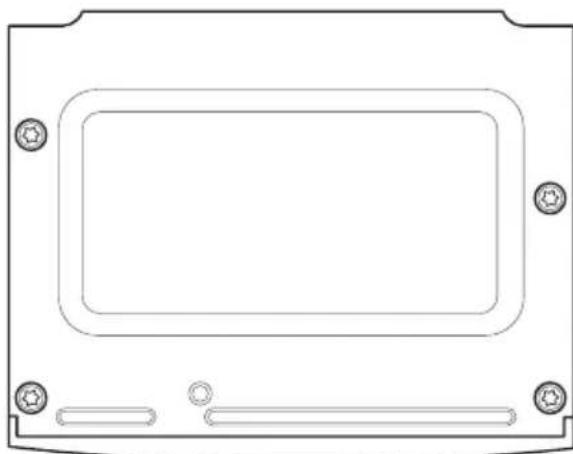

• Nehmen Sie den Schraubenbeutel aus dem Unterbausatz und führen Sie die oberen 4 Verschraubungen mit 4 M5x20 Schrauben durch.itte beachten Sie, dass die mittlere Schraube oben rechts zuletzt mit einem Elektroschrauber befestigt werden muss (Nr. 4 - metrische Schneideschraube).
• Verschrauben Sie sie mit langsamer Schraubdrehzahl, um ein Überdrehen zu verhindern. Alle 4 oberen Verschraubungen erfolgen mit Torx T20 Einsatzen. Siehe Abbildung unter (il.8).

WARNUNG!

Achten Sie besteht darauf, dass das Netz-kabel und die Schläuche nicht geknicht oder gequetscht werden! Nivellieren Sie die Maschine durch Einstellen der vorderen Füsse 2!
