E4WP31 - Lave-linge AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	AEG
Modèle	E4WP31
Référence	9029801843
Capacité de lavage	8 kg
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A
Dimensions (H x L x P)	850 x 600 x 600 mm
Poids	75 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Type d'installation	Encastrable sous plan de travail
Fonctions principales	Lavage, rinçage, essorage, programmes coton, synthétiques, délicats, etc.
Sécurité	Sécurité enfants, anti-débordement, arrêt en cas de surcharge
Entretien et nettoyage	Nettoyage régulier du filtre, vidange après chaque cycle
Pièces détachées et réparabilité	Pièces disponibles via le service AEG (indice de réparabilité : 7.5/10)
Bruit de lavage/essorage	52 dB / 76 dB
Consommation d'eau annuelle	10 500 L/an
Consommation d'énergie annuelle	150 kWh/an

FOIRE AUX QUESTIONS - E4WP31 AEG

Comment installer le kit d'encastrement fourni ?

Retirez le plan de travail d'origine en dévissant les deux vis arrière. Montez le plan de travail métallique du kit en l’engageant sur les rails. Fixez-le avec les vis d’origine. Utilisez une visseuse avec embout Torx T20 pour les fixations supérieures.

Quelles sont les dimensions minimales de la niche pour l'encastrement ?

Les dimensions de niche doivent correspondre à celles indiquées sur le schéma dans la notice : hauteur 850 mm, largeur 600 mm, profondeur 600 mm. Veillez à laisser un espace pour les tuyaux et câbles.

Comment régler les pieds de la machine pour la mise à niveau ?

Avant l’encastrement, réglez les pieds à la hauteur minimale. Après installation, ajustez les pieds avant avec une clé pour mettre la machine de niveau. Utilisez un niveau à bulle.

Que faire si la machine ne démarre pas ?

Vérifiez que la porte est bien fermée, que le robinet d’eau est ouvert et que la prise secteur est branchée. Consultez le code d’erreur affiché et reportez-vous à la notice.

Comment nettoyer le filtre de la pompe ?

Débranchez la machine, ouvrez le volet du filtre en bas à droite, dévissez le bouchon du filtre dans le sens inverse des aiguilles d’une montre. Nettoyez les résidus et réinstallez.

Quel programme utiliser pour du linge en coton blanc ?

Le programme Coton à 60°C est recommandé. Pour un nettoyage intensif, sélectionnez Prélavage si nécessaire.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches Départ/Pause et Température pendant 3 secondes. Un voyant s’allume. Pour désactiver, répétez l’opération.

Que faire en cas de fuite d’eau sous la machine ?

Fermez immédiatement le robinet d’eau. Vérifiez les raccords des tuyaux d’arrivée et d’évacuation. Remplacez les joints si nécessaire. Contactez le service après-vente si la fuite persiste.

Où trouver le numéro PNC (Product Number Code) ?

Le numéro PNC se trouve sur la plaque signalétique située à l’intérieur de la porte ou sur le côté du tambour. Il commence par 902...

Comment contacter le service après-vente AEG ?

Rendez-vous sur le site AEG.fr, rubrique Support. Vous pouvez appeler le 0 800 100 100 (numéro gratuit) ou utiliser le chat en ligne.

MODE D'EMPLOI E4WP31 AEG

1.1 Présentation de l'appareil

Votre lave-linge peut etre adaptepour une pose sous plan de travail a l'aide du kit de pose de panneau d'encastrement Denomination du modele E4WP31 Reference 9029801843.

Avant d'utiliser le kit, vérifie la compatibilité de votre modele de machine via le site Internet à la rubrique Consommables et accessoires en saississant le PNC ou la dénomination du modele !

WARNING!

La conversion pour la pose encastrée doit être confiée exclusivement à un technicien d'entretien ou autre intervenant professionnel!

il.1

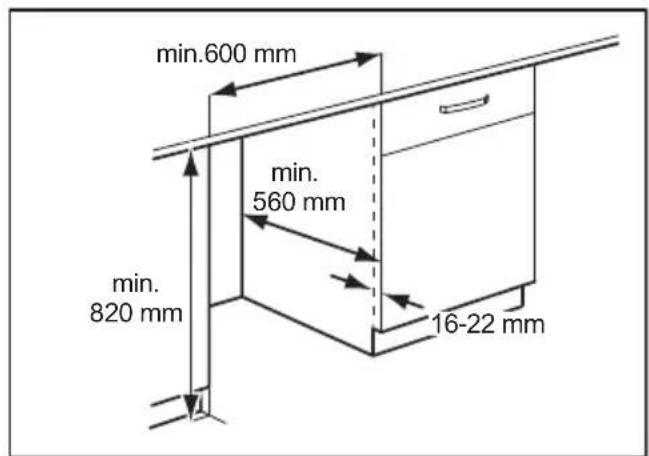

1.2 Dimensions d'encastrement compatibles

Cet apparéil a été concu pour s'encastrer dans un meuble de cuisine ou sous un plan de travail, la façon de la machine restant visible.

Les dimensions de la niche doivent correspondre à celles indiquées sur cette image. Avant de procesder à l'encastrement de la machine, approchez-la de la niche et prépositionnez le tuyau d'arrivee d'eau, le tuyau d'évacuation et le cable secteur. Reglez les pieds à la hauteur minimale de façon a preparer la machine pour la niche prevue dans le meuble.

il.2

WARNING!

Assurez-vous que les tuyaux et le cable secteur ne sont pas pliers ou écrases. Veillez à ce que le plancher ne soit pas irrégulier à l'intérieur de la niche!

1.3 Instructions d'installation du kit d'encastrement

Outils nécessaires: visseuse électricque avec embouts cruciformes, Torx T20 et hexagonaux de 7, 8 mm.

1.3.A

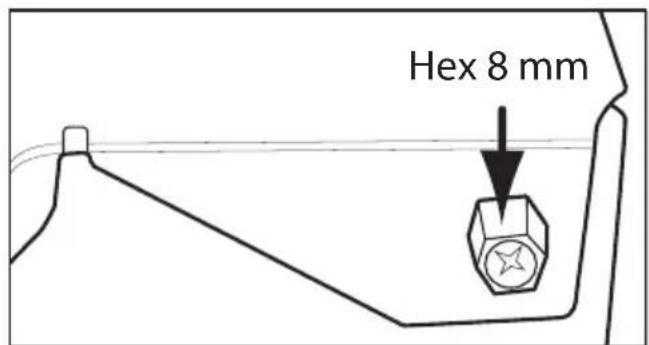

Pour installer le kit, retirez le plan de travail d'origine en devissant les deux vis de fixation supérieures arrriere situées à gauche et à droite à l'arrête de la machine.
Utilisez une visseuse equipee d'un embout cruciforme (ou hexagonal de 8 mm).
- Conservez les 2 vis déposées. Elles seront réutilisées plus tard.
- Faites glisser le plan de travail vers l'arrière pour le désengager de la fixation avant.
- Rangez le plan de travail d'origine pour pouvoir le réutiliser ultérieurement, le cas échéant.
- Ouvrez l'emballage du kit de conversion pour acceder à la tôle plane en métal.

1.3.B

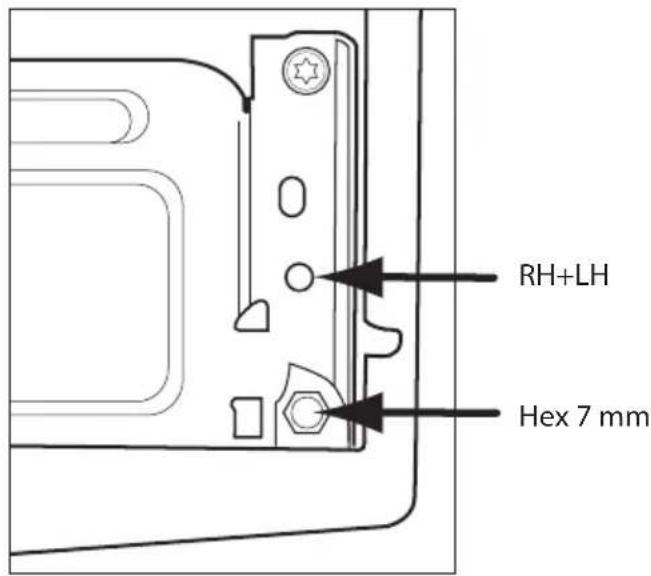

• Dévissez et retirez les 2 vis avant indiquées par la flèche.

il.3

1.3.C

• Montage du joint entre le panneau de façade et la traverse avant :

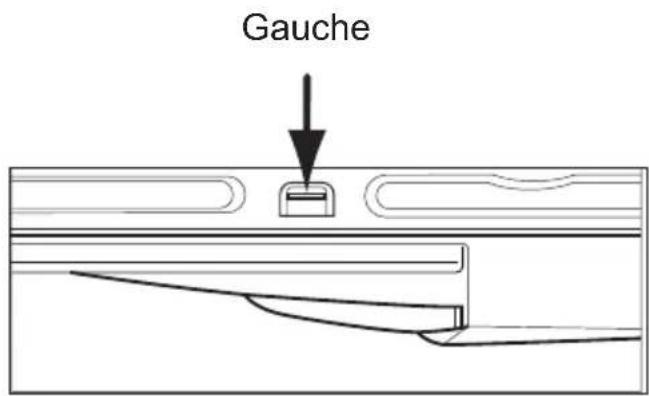

• Retirez les vis à tête hexagonale qui maintainennent le panneau de façade à l'avant côte gauche et côte droit à l'aide d'un embout de 7 mm. Detachez le crochet du panneau de façade indiqué : il est alors possible d'entrouvrir le panneau de façade.

il.4

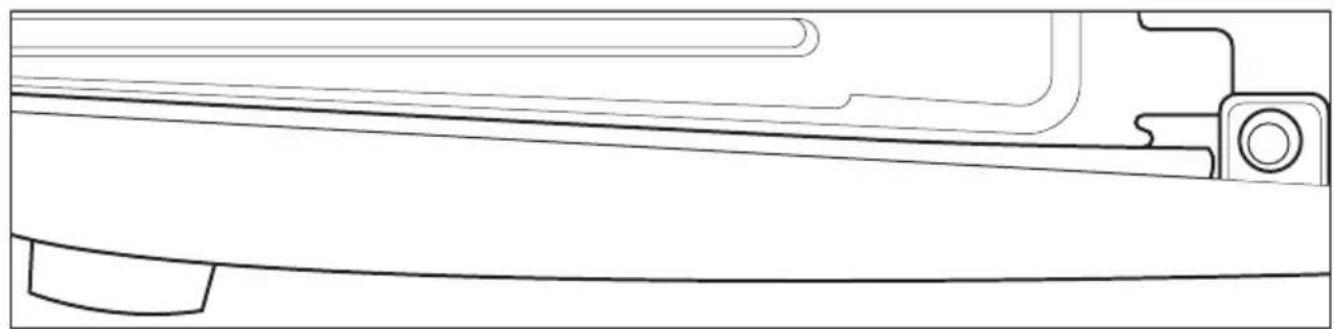

• Prenez le joint en caoutchouc formé gris du kit [], positionnez-le entre le crochet du panneau de façade et le côté droit de la machine, avec la forme spécifique tournée vers le bas, comme illustré CIDESSOUS.

• Réemboîtez le crochet du panneau de façade et réutilisez les vis à tête hexagonale de 7 mm sur le côté droit et sur le côté gauche.

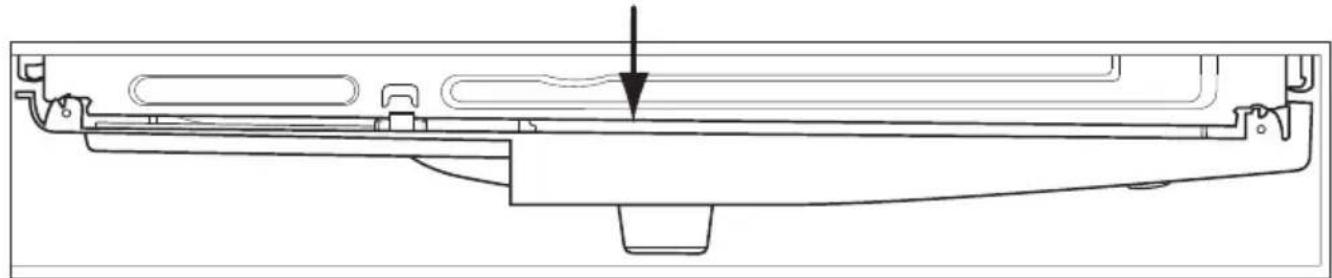

• Le joint sera maintenu en position entre le panneau de façade et la traverse avant supérieure, comme illustré cidesous.

Panneau de façade
il.5

il.6

1.3.D

• Prenez le plan de travail en métal et montez-le sur la machine en le faisant glisser sur le dessus de cette-ci.
  Veillez à insérer le rivet saillant à l'avant au centre en l'engageant dans sa fente sur la traverse avant de la machine!
  Assurez-vous que le joint en caoutchouc du panneau de façon passe sous le profil de rebord du panneau métallique!
• Poussez le plan de travail en métal vers l'avant de la machine de façon à ce que les oreilles arrêtées saillantes entrent en contact avec le fond de l'enveloppe de la machine.
• Réutilisez les 2 vis d'origine déposées au point 1.3.A pour fixer le plan de travail métallique à l'arrière : reportez-vous à l'image ci-dessous.

il.7

1.3.E

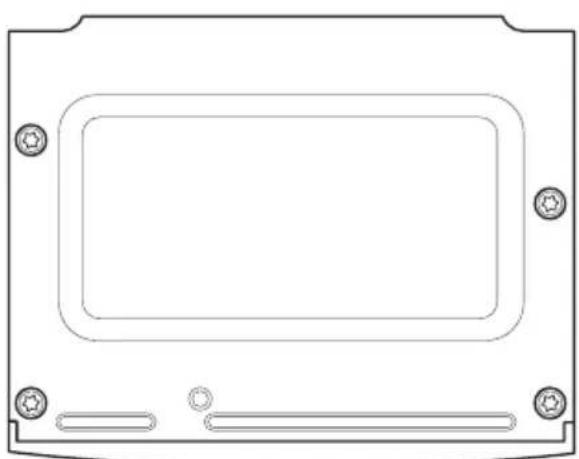

• Avec le sachet de quincaillerie fourni dans le kit, réalisez les 4 fixations supérieures en utilisant 4 vis M5x20. Notez que la vis centrale supérieure droite doit être fixée en dernier à l'aide d'une visseuse électrique (repère 4 - vis autoforeuse métrique).
• Terminate le vissage à la visseuse en seLECTIONnant la vitesse lente. Ceci évitera un serrage excessif. Pour les 4 fixations du haut, utilisez un embout Torx T20. Reportez-vous à l'image ci-dessous

Votre machine est prete a etre encastrée dans notre meuble.

WARNING!

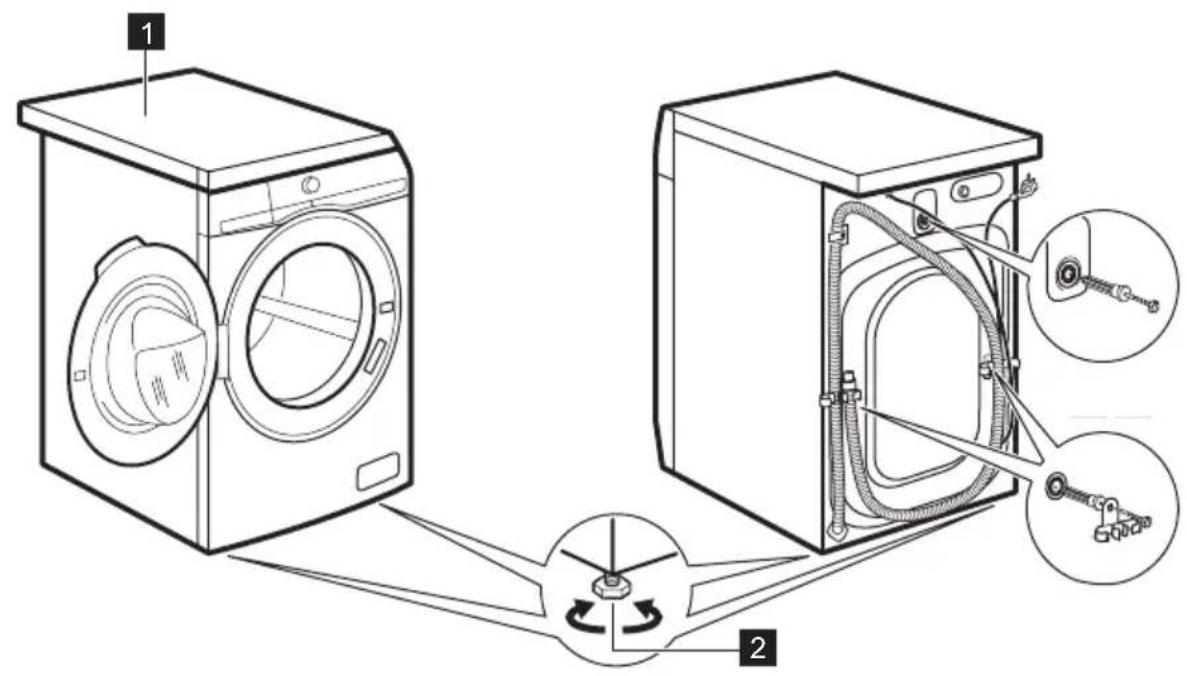

Assurez-vous que le cable secteur et les tuyaux ne sont pas piés ou écrasés! Réalissez la mise à niveau définitive de la machine en réglant les pieds avant 2!

il.8
