MANUALE UTENTE LR2460 AEG

Prima di contattare il centro di assistenza, assicurarsi di avere a portata di mano i seguenti dati. Le informazioni sono riportate sulla targhetta.

Modello ____

PNC ____

Numero di serie ____

In questo manuale sono riportati i seguenti simboli:

!

Avvertenza - Importanti informazioni di sicurezza.

i

Informazioni e consigli generali

[Non-Text]

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop su

www.aeg.com/shop

• Prodotti
• Brochure
• Libretto istruzioni
• Risoluzione dei problemi
• Informazioni sui servizi

www.aeg.com

INFORMAZIONI PER LA SICUREZZA

Prima dell'installazione e dell'utilizzo, leggere con attenzione il presente manuale:

• Per la propria sicurezza e per la sicurezza dei propri oggetti
• Per motivie ecologici
• Per un corretto funzionamento dell'apparecchiatura.

Conservare sempre queste istruzioni as- sieme all'apparecchiatura anche in caso di trasferimento o di vendita dell'appa- recchiatura stessa.

Il produttore non è responsabile in caso di installazione non corretta o nel caso in cui l'utilizzo provochi danni.

SICUREZZA DEI BAMBINI E DELLE PERSONE VULNERABILI

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Possibile rischio di soffocamento o lesioni.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura quando l'oblò è aperto.
• Prima di chiudere l'oblò, accertarsi che non vi siano bambini o animali nel cesto.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.

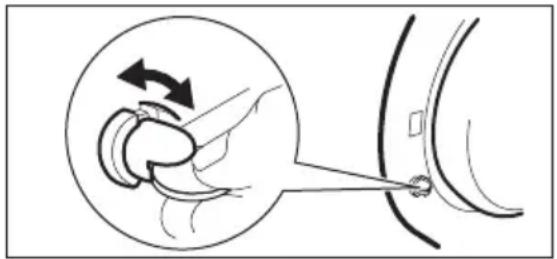

SICUREZZA BAMBINI

- Quando si attiva questo dispositivo, non è possibile chiudere l'oblò. Ciò evita che i bambini o gli animali domestici restino chiusi nel cesto. Per

attivare il dispositivo, ruotarlo in senso orario fin quando la scanalatura non si trova in posizione orizzontale. Per disattivare il dispositivo, ruotarlo in senso antiorario fin quando la scanalatura non si trova in posizione verticale.

• Non usare l'apparecchiatura a scopo professionale. L'apparecchiatura è destinata solo all'uso domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura. Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze. Si può verificare un'esplosione o un incendio.
• Seguire le istruzioni di sicurezza riportate nella confezione del detersivo per evitare ustioni chimiche a occhi, bocca e gola.
• Accertarsi di rimuovere tutti gli oggetti metallici dalla biancheria. Gli oggetti duri ed appuntiti potrebbero danneggiare l'apparecchiatura.
• Non toccare il vetro della porta mentre il programma è in funzione. Il vetro potrebbe essere caldo (solo per le apparecchiature a carica frontale).

PULIZIA E CURA

- Spegnere l'apparecchiatura ed estrarre la spina dalla presa di alimentazione.

- Non usare l'apparecchiatura senza i filtri. Controllare che i filtri siano stati installati correttamente. Un'installazione non corretta potrebbe causare perdite d'acqua.

INSTALLAZIONE

• L'apparecchiatura è pesante, fare attenzione quando la si sposta.
• Non trasportare l'apparecchiatura senza i bulloni per il trasporto, si potrebbero danneggiare i componenti interni e causare perdite e disfunzioni.
• Non installare e collegare l'apparecchiatura se è danneggiata.
• Accertarsi di rimuovere tutto l'imballaggio e i bulloni per il trasporto.
• Verificare che la spina sia staccata dalla presa elettrica durante l'installazione.
• Solo una persona qualificata deve eseguire l'installazione elettrica, i collegamenti idraulici e l'installazione dell'apparecchiatura. Questa misura ha lo scopo di evitare rischi legati a danni strutturali o lesioni fisiche.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0 °C.
• Quando si installa l'apparecchiatura su un pavimento a moquette, accertarsi che l'aria circoli liberamente Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette.

Collegamento dell'acqua

• Non collegare l'apparecchiatura a tubi usati. Utilizzare esclusivamente tubi nuovi.
• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o rimaste inutilizza-

te per molto tempo, lasciar scorrere l'acqua per alcuni minuti.

- La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite nei tubi e negli attacchi.

Collegamento elettrico

• Controllare che l'apparecchiatura disponga di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto.
• Utilizzare sempre una presa antishock elettrico correttamente installata.
• Non utilizzare prese multiple e pro-lunghe. Vi è il rischio di incendio.
• Non sostituire o modificare mai il cavo elettrico da soli. Contattare il centro di assistenza.
• Accertarsi di non danneggiare la spina e il cavo.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

SMALTIRE L'APPARECCHIATURA

1. Scollegare la spina dalla presa di corrente.
2. Tagliare il cavo di rete e smaltirlo.
3. Rimuovere il fermo dell'oblò. Ciò evita che i bambini o gli animali domestici restino chiusi nell'apparecchiatura. Possibile rischio di soffocamento (solo per apparecchiature a carica frontale).

MATERIALI DI IMBALLAGGIO

Riciclare i materiali con il simbolo

Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

CONSIGLI ECOLOGICI

Attenersi alle seguenti istruzioni per contribuire alla protezione dell'ambiente e ridurre i consumi di acqua ed energia:

• Impostare un programma senza la fase di prelavaggio per lavare la biancheria normalmente sporca.
• Avviare un programma di lavaggio con il carico massimo di bucato.
• Se necessario, usare uno smacchiatore quando si imposta un programma a bassa temperatura.
• Per usare la quantità corretta di detersivo, verificare la durezza dell'acqua dell'impianto domestico

Il simbolo ☒ sul prodotto o sulla confezione indica che il prodotto non

deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

DATI TECNICI

Dimensioni Larghezza/Altezza/Profondità		600/850/605 mm
	Profondità totale 640 mm
Collegamento elettrico: Tensione		230 V
	Potenza globale	2200 W
	Fusibile	10 A
	Frequenza	50 Hz
Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidi-tà		IPX4
Pressione dell'acqua di alimentazione	Minima 0,5 bar (0,05 MPa)
	Massima 8 bar (0,8 MPa)
Collegamento dell'acqua 1)	Acqua fredda
Carico massimo Cotone 8 kg

Velocità di centrifuga Massima 1400 giri/minuto (LR 2460)

1600 giri/minuto (LR 2660)

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

DESCRIZIONE DEL PRODOTTO

12 4 5 6 7

1 Piano di lavoro
2 Contenitore del detersivo
3 Pannello dei comandi
4 Maniglia dell'oblò
5 Targhetta dati
6 Pompa di scarico
7 Piedini per mettere a livello l'apparecchiatura

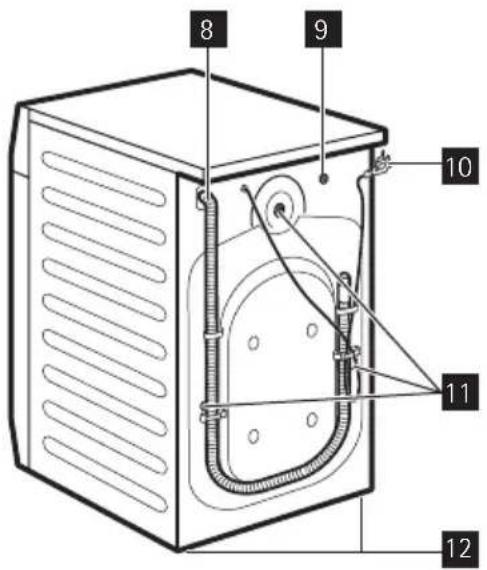

8 9 10 11 12

8 Tubo di scarico dell'acqua
9 Valvola di ingresso dell'acqua
10 Cavo elettrico
11 Dispositivi per il trasporto
12 Piedini per mettere a livello l'apparecchiatura

ACCESSORI

Per rimuovere i dispositivi di trasporto.

Per chiudere i fori sul retro del mobile una volta tolti i dispositivi per il trasporto.

3 Tubo di carico dell'acqua antialla-gamento

Per evitare le eventuali perdite

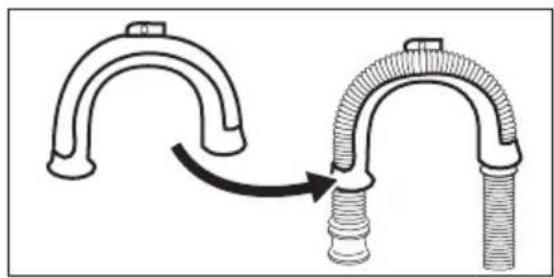

4 Guida del tubo di plastica

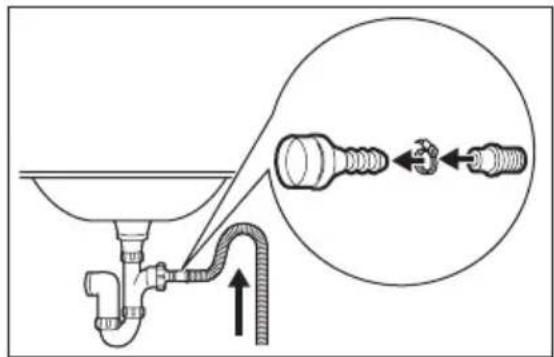

Per collegare il tubo di scarico sul bordo di un lavandino.

PANNELLO DEI COMANDI

12 Glatten Défroissage Auflrischen Rafraîchir Energiesparen Economique Super Eco 20 min - 3 kg Jeans Spülen Rinçage Schleudern/Pumpen Bonnage/Varge Auto Off Koch/Bunt Blanc/Couleurs Extra Leise Extra Silence Pflegeleicht Synthéticos Leichtbûlgen Repassage Facile Feinwäsche Dàlicats Wolfe/Selde Laïne/Soie Daunen Couette Anti-Allergie Anti-Allerges Temp. U./Min. T/mn. Flecken Taches Vore Prélavage Extra Spülen Rinçage+ ZeitSparen Zeitvorwahi Gain de Temps Départ Differe Start/Pause Départ/Pause 45

1 Tasto On/Off (Auto Off)
2 Selettore dei programmi
3 Display
4 Tasto Avvio/Pausa (Start/Pause — Départ/Pause)
5 Tasto Partenza ritardata (Zeitvorwahl — Départ Différé)
6 Tasto Risparmio tempo (Zeit Sparen — Gain de Temps)
7 Tasto Extra risciacquo (Extra Spülen — Rinçage+)
8 Tasto Macchie (Flecken/Taches — Vorw./Prélavage)
9 Tasto Riduzione centrifuga (U./Min. — T/min.)
10 Tasto Temperatura (Temp.)

TASTO SPEGNIMENTO AUTOMATICO 1

Premere questo tasto per attivare e disattivare l'apparecchiatura. Un segnale acustico si attiva quando l'apparecchiatura è accesa.

La funzione AUTO OFF disattiva automaticamente l'apparecchiatura per interrompere il consumo di energia quando:

• Non si usa l'apparecchio da 5 minuti prima di premere il tasto 4.

- Tutte le impostazioni vengono an- nullate.

- Premere il tasto 1 per riaccende-re l'apparecchiatura.

- Impostare di nuovo il programma di lavaggio e tutte le possibili opzioni.

- 5 minuti dopo il termine di un programma di lavaggio. Far riferimento a "Al termine del programma".

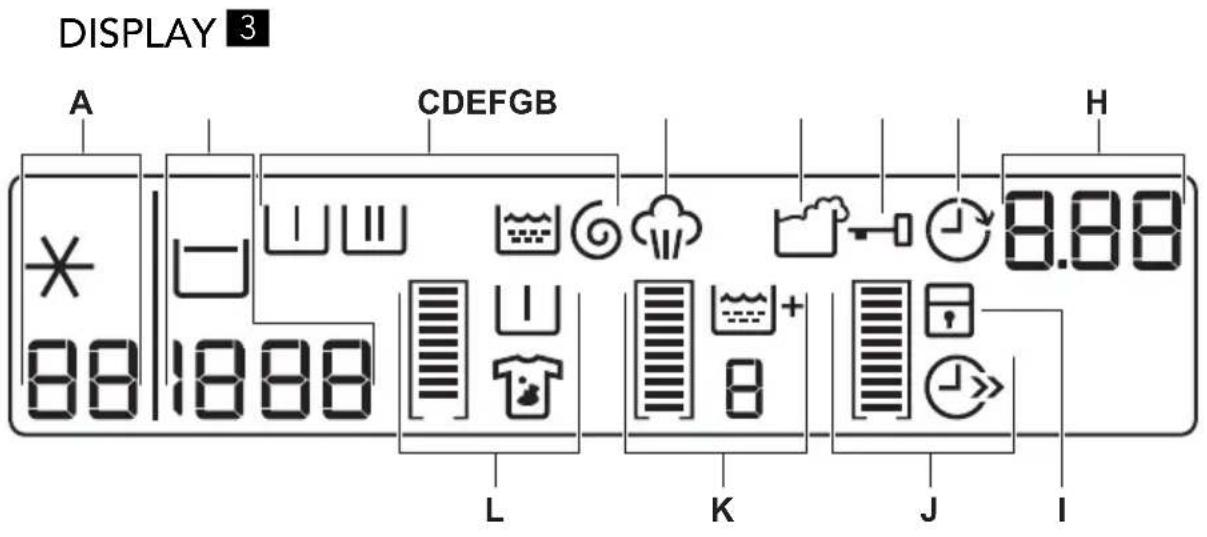

SELETTORE DEI PROGRAMMI 2

Ruotare questo selettore per impostare un programma. La spia del programma corrispondente si accende.

A		La temperatura del programma impostato
		Acqua fredda
B		La velocità di centrifuga del programma impostato
		Esclusione centrifuga1)
		Simbolo Antipiega

1) Disponibile solo per il programma Centrifuga/Scarico.

		Fase di prelavaggio
		Fase di lavaggio
		Fase di risciacquo
		Fase di centrifuga
C	I simboli delle fasi
	• Quando si imposta un programma, tutti i simboli delle fasi relative al programma si accendono.
	• All'avviamento del programma, lampeggia solo il simbolo della fase in corso.
	• Al completamento del programma, si accende il simbolo dell'ultima fase.

EF		Il sovradosaggio del detersivo si accende al termine del ciclo quando l'apparecchiatura rileva troppo detersivo.Non è possibile aprire la porta dell'apparecchiatura quando il simbolo è acceso.Si può aprire la porta solo allo spegnimento del simbolo.Se il programma è giunto al termine ma il simbolo resta acceso:La funzione "Antipiega" è attiva.C'è dell'acqua nel cesto.
G		Il simbolo di partenza ritardata si accende quando si imposta la funzione di partenza ritardata.
H		Durata del programmaAll'avvio del programma, il tempo diminuisce con intervalli di 1 minuto.
		Partenza ritardataQuando si preme il tasto di avvio ritardato, il display mostra l'ora della partenza ritardata.
		Codici di allarmeIn caso di malfunzionamento dell'apparecchiatura, il display mostra i codici di allarme. Consultare la sezione "Risoluzione dei problemi".
		Sul display compare questo messaggio per alcuni secondi quando:- Si imposta una funzione non applicabile per il programma.- Si cambia programma mentre è in funzione.
	[KY7X]	Il programma è terminato.
I	[TH25]	Il simbolo della Sicurezza bambini si accende all'attivazione di questo dispositivo.

Barre grafiche

	La barra indicatrice vuota è visualizzata solo se la relativa fun-zione è disponibile per il programma impostato.
	La barra indicatrice si riempie in base alle funzioni impostate.
	Se si esegue una selezione errata, il messaggio Err indica che la selezione non è possibile.
	Il simbolo sul ciclo breve si accende quando si imposta una delle durate del programma:
J	Durata abbreviata
	Extra rapido
K	Il simbolo di risciacquo extra si accende quando questa fun-zione è attivata.
		Il valore mostra il numero totale dei risciacqui.
		La barra indicatrice è del tutto piena quando si imposta il numero massimo di risciacqui.
L		Il simbolo Macchia si accende quando è selezionata questa funzione.
		Il simbolo Prelavaggio si accende quando è selezionata questa funzione.
	[T248]	La barra indicatrice non è del tutto piena quando si imposta solo una delle funzioni.
	[4224]	La barra indicatrice è del tutto piena quando si impostano le due funzioni.

TASTO AVVIO/PAUSA 4

Premere il tasto 4 per avviare o interrompere il programma.

TASTO PARTENZA RITARDATA 5

Premere il tasto 5 per ritardare l'avvio del programma da 30 minuti a 20 ore.

TASTO CICLO BREVE 6

Premere il tasto 6 per ridurre la durata del programma.

• Premere una volta per impostare la "Durata abbreviata" per i capi usati quotidianamente.
• Premere due volte per impostare "Extra rapido" per i capi leggermente sporchi.

Alcuni programmi accettano solo una delle due funzioni.

TASTO EXTRA RISCIACQUO

7

Premere il tasto 7 per aggiungere le fasi di risciacquo a un programma. Usare questa funzione per le persone allergiche ai detersivi e nelle zone in cui l'acqua è dolce.

IL TASTO MACCHIE - PRELAVAGGIO 8

Premere il tasto 8 per aggiungere la fase Macchie e/o un prelavaggio a un programma.

Premere ripetutamente il tasto per attivare una o due opzioni. Il simbolo corrispondente e la barra indicatrice si accendono sul display.

MACCHIE

- Usare questa funzione per i capi dalle macchie difficili da rimuovere. Quando si imposta questa funzione, versare lo smacchiatore nello scomparto 📋. Questa funzione determina un aumento della durata del programma.

Questa funzione non è disponibile a temperature inferiori a 40°C.

PRELAVAGGIO

- Usare questa funzione per aggiunge-re una fase di prelavaggio prima di quella di lavaggio. Consigliamo di usare questa funzione per capi molto sporchi.

L'impostazione di questa funzione determina un aumento della durata del programma.

TASTO CENTRIFUGA 9

Premere questo tasto per:

- Ridurre la velocità massima della fase di centrifuga del programma.

Il display mostra solo le velocità di centrifuga disponibili con il programma impostato.

• Disattivare la fase di centrifuga.
• Attivare la funzione "Antipiega". Impostare questa funzione in modo da non sgualcire i tessuti. L'apparecchiatura non scarica l'acqua al completamento del programma.

TASTO TEMPERATURA 10

Premere il tasto 10 per cambiare la temperatura predefinita. Quando il display mostra ✕ - -, l'apparecchiatura non scalda l'acqua.

FUNZIONE SEGNALI ACUSTICI

I segnali acustici si attivano quando:

• Si accende l'apparecchiatura.
• Si spegne l'apparecchiatura.
• Si premono i pulsanti.
• Il programma è terminato.
• L'apparecchiatura presenta un problema.

Per disattivare/attivare i segnali acustici, premere contemporaneamente il tasto 8 e quello 7 per 6 secondi.

Se si disattivano i segnali acustici, continueranno a operare solo quando si premono i pulsanti e in caso di guasto.

FUNZIONE SICUREZZA BAMBINI

Questa funzione impedisce ai bambini di giocare con il pannello dei comandi.

• Per attivare la funzione premere contemporaneamente il tasto 10 e quello 9 fino a quando il display mostra il simbolo.

• Per disattivare la funzione premere contemporaneamente il tasto 10 e quello 9 fino a quando il simbolo si spegne.
  È possibile attivare la funzione:

• Prima di premere il tasto Avvio/Pausa 4 : non è possibile avviare l'appa-recchiatura.

• Dopo che si preme il tasto Avvio/Pausa 4, tutti i tasti e il selettore dei programmi sono disattivati.

FUNZIONE DI EXTRA RISCIACQUO PERMANENTE

Questa funzione consente di tenere attiva la funzione di extra risciacquo in modo permanente quando si imposta un nuovo programma.

- Per attivare la funzione premere contemporaneamente premere il tasto 6 e quello 5 fino a quando il display mostra il simbolo 📁.

- Per disattivare la funzione premere contemporaneamente il tasto 6 e quello 5 fino a quando il simbolo si spegne.

PROGRAMMI

Programma Limitatore di	Tipo di caricoPeso massimo del carico	Descrizione del ciclo	Funzioni
Koch/Bunt Blanc/Couleurs Cotone 95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. carico max. 8 kg	Lavaggio Risciacqui Centrifuga lunga	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) EXTRA RISCIAC-QUO MACCHIE2) RISPARMIO TEMPO3)
Extra Leise Extra Silence Extra Silent 95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. carico max. 8 kg	Lavaggio Termine programma con l'acqua nel cesto Risciacqui	PRELAVAGGIO1) EXTRA RISCIAC-QUO MACCHIE2) TIJD BESPAREN
Pflegeleicht Synthétiques Sintetici 60° - A freddo	Tessuti sintetici o misti normalmente sporchi. carico max. 4 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) EXTRA RISCIAC-QUO MACCHIE2) RISPARMIO TEMPO
Leichtbügeln Repassage Facile4) Stiro facile 60 - 0°	Tessuti sintetici normalmente sporchi. carico max. 4 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) EXTRA RISCIAC-QUO RISPARMIO TEMPO
Feinwäsche Délicats Delicati 40 - 0°	Tessuti delicati come acrilici, viscosa e poliestere, normalmente sporchi. carico max. 4 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) EXTRA RISCIAC-QUO MACCHIE2) RISPARMIO TEMPO
Wolle/Seide Laine/Soie Lana/Seta 40 - 0°	Lana lavabile a macchina. Tessuti delicati e capi in lana lava-bili a mano che recano sull'etichetta il simbolo di "lavaggio a mano". carico max. 2 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE
Daunen Couette Piumoni 60 - 30°	Una coperta sintetica, piumini, copriletto e così via. carico max. 3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA
Anti-Allergie Anti-Allergies Antiallergie 60°	Capi in cotone bianco. Questo programma elimina i microrganismi grazie al lavaggio a 60°C e ad un risciacquo aggiuntivo. In questo modo il lavaggio è più efficace. Inserire nello scomparto Macchie un additivo speciale per le macchie e selezionare l'opzione Macchie. carico max. 8 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) MACCHIE2) EXTRA RISCIAC-QUO
Schleudern/Pumpen Essorage / Vidange5) Centrifuga/Scari-co 0°	Tutti i tessuti. Il carico massimo di biancheria è correlato al tipo di biancheria.	Scarico dell'acqua Fase di centrifuga.	RIDUZIONE CENTRIFUGA ESCLUSIONE CENTRIFUGA
Spülen Rinçages Risciacquo 0°	Tutti i tessuti. carico max. 8 kg	Un risciac-quo con additivo Fase di centrifuga	RIDUZIONE CENTRIFUGA NO CENT. FINALE EXTRA RISCIAC-QUO6)
Jeans60° - 0°	Tutti i capi in jeans. Capi in jersey con tessuti "tecnici". carico max. 8 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) EXTRA RISCIAC-QUO
20 Min. - 3kg40° - 30°	Capi in cotone e sintetici leggermente sporchi o indossati solo una volta. carico max. 3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA
Super Eco7)0°	Tessuti misti (capi in cotone e sintetici). carico max. 3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA ESCLUSIONE CENTRIFUGA NO CENT. FINALE EXTRA RISCIAC-QUO
Energiesparen Economique8)60° e 40°	Bianchi e cotone colorato con capi normalmente sporchi. carico max. 8 kg	Lavaggio Risciacqui Centrifuga lunga	RIDUZIONE CENTRIFUGA NO CENT. FINALE PRELAVAGGIO1) MACCHIE2) EXTRA RISCIAC-QUORISPARMIO TEMPO
PROGRAMMI STANDARD per i valori di consumo di energia

1) Se si usa un detersivo liquido, impostare un programma senza PRELAVAGGIO.
2) La funzione Macchie non è disponibile a temperature inferiori a 40°C.
3) Se si imposta la durata Extra rapida, si consiglia di ridurre il carico massimo. E' possibile caricare completamente l'apparecchiatura, ma i risultati del lavaggio non sono ottimali.
4) Per ridurre la formazione di pieghe, il lavaggio e la fase di centrifuga di questo programma sono delicati. L'apparecchiatura eseguirà alcuni risciacqui aggiuntivi.
5) La fase predefinita della velocità di centrifuga è correlata ai capi in cotone. Selezionare la velocità di centrifuga. Accertarsi che vada bene con il tipo di biancheria. Per selezionare solo il programma SCARICO, impostare la funzione su ESCLUSIONE CENTRIFUGA.
6) Premere il tasto EXTRA RISCIACQUO per aggiungere risciacqui. Con una bassa velocità di centrifuga l'apparecchiatura effettua risciacqui delicati ed una centrifuga breve.
7) Selezionare questo programma per ridurre la durata del lavaggio e diminuire il consumo di energia e acqua. Utilizzare un detersivo speciale per temperature molto basse.
8) Impostare questo programma per avere dei buoni risultati di lavaggio e ridurre il consumo di energia. La durata del programma di lavaggio viene prolungata.

PROGRAMMI VAPORE

Programma1)		Tipo di carico Carico	massimo
Vapore Auffrischen - Rafraî-chirQuesto ciclo elimina i cattivi odori dal bucato.		Capi in cotone e sintetici fino a 1.5	Kg
	Il vapore non elimina gli odori degli animali domestici.
Vapore Glätten - DéfroissageQuesto ciclo aiuta a togliere le pieghe dalla biancheria		Capi in cotone e sintetici fino a 1.5	Kg
	È possibile usare il vapore per la biancheria, asciutta, lavata o indossata una sola volta. Questi programmi possono ridurre le grinze e gli odori e rendono la biancheria più stirata.Non usare detersivi. Se necessario, togliere le macchie lavando od usando uno smacchiatore per macchie localizzate.I programmi Vapore non eseguono cicli di igienizzazione.
Non impostare il programma Vapore per questo tipo di indumenti:indumenti sulla cui etichetta non è specificato che siano adatti ad essere asciugati in lavasciugaIndumenti che contengono parti in plastica, metallo, legno o simili.

1) Se si imposta un programma Vapore con la biancheria asciutta, alla fine del ciclo la biancheria sarà umida. È preferibile stendere o appendere gli indumenti all'aria aperta per circa 10 minuti per eliminare l'umidità. La biancheria deve essere tolta dal cesto il più presto possibile. Se dopo un ciclo vapore è comunque necessario stirare gli indumenti, tale operazione sarà facilitata.

VALORI DI CONSUMO

Programma1)	Consumo di energia (kWh)2)	Consumo di acqua (in litri)2)
Cotone bianco 95 °C 2.4 70
Cotone 60 °C 1.5 66
Cotone 40 °C 0.9 66
Sintetici 40 °C 0.6 48
Delicati 40 °C 0.7 58
Lana/Lavaggio a mano 30 °C 0.35 57

1) Consultare il display per la durata del programma.

2) Le informazioni di consumo presentate nella tabella sono indicative. Possono variare a seconda della quantità e del tipo di carico, della temperatura dell'acqua e della temperatura ambiente.

Programmi standard per i valori di consumo dell'etichetta energetica

Cotone risparmio energia 40 °C e Coto-ne risparmio energia 60 °C sono i pro-grammi standard per il cotone per indumenti in cotone normalmente spor-chi. Sono adatti per la pulizia di indu-menti normalmente sporchi e sono i

programmi più efficaci in termini di energia combinata e consumo d'acqua per il lavaggio di quel tipo di biancheria in cotone. Conformi a EN60456.

La temperatura reale dell'acqua potrebbe essere diversa dalla temperatura dichiarata del ciclo.

PREPARAZIONE AL PRIMO UTILIZZO

1. Per attivare il sistema di scarico, versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.
2. Mettere una piccola quantità di detersivo nello scomparto del lavaggio principale del contenitore del

USO DELL'APPARECCHIATURA

1. Aprire il rubinetto dell'acqua.
2. Inserire la spina nella presa.
3. Premere il tasto 1 per accendere l'apparecchiatura.
4. Mettere la biancheria nell'apparecchiatura.

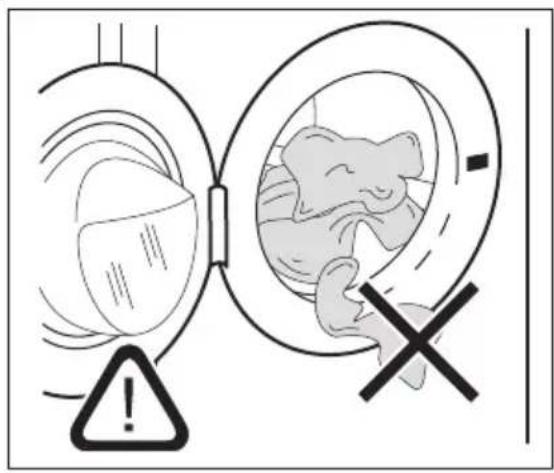

CARICARE LA BIANCHERIA

1. Aprire l'oblò dell'apparecchiatura.
2. Introdurre la biancheria nel cesto, un capo alla volta. Scuotere i capi prima di introdurli nell'apparecchia-

detersivo. Impostare e avviare un programma per il cotone alla massima temperatura senza carico. In questo modo si rimuoverà tutto lo sporco possibile dal cesto e dalla vasca.

1. Usare la quantità corretta di deter- sivo e additivi.
2. Impostare e avviare il programma corretto per il tipo di capi ed il grado di sporco.

tura. Accertarsi di non mettere troppa biancheria nel cesto.

1. Chiudere l'oblò.

Assicurarsi che non vi sia della biancheria tra la guarnizione e l'oblò. Vi è il rischio di perdite d'acqua o danni alla biancheria.

RIEMPIRE CON DETERSIVI E ADDITIVI

	Scomparto del detersivo per la fase di prelavaggio e il programma ammollo.Aggiungere il detersivo per il prelavaggio e l'ammollo prima che inizi il programma.
	Scomparto del detersivo per la fase di lavaggio.Se si utilizza un detersivo liquido, versarlo immediatamente prima di avviare il programma.
	Scomparto degli additivi liquidi (ammorbidente, inamidante).Introdurre il prodotto nello scomparto prima di avviare il programma.
MAX	Il simbolo indica il livello massimo degli additivi liquidi.
	Scomparto per lo smacchiatore.Versare il prodotto nello scomparto e impostare la funzione macchie prima di avviare il programma.
	Inserto per detersivo liquido o in polvereRuotarlo (verso l'alto o il basso) nella posizione corretta per utiliz-zare il detersivo liquido o in polvere.
	Osservare sempre le istruzioni riportate sulle confezioni dei detersivi.

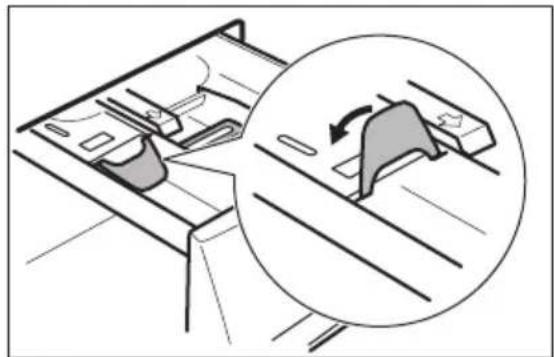

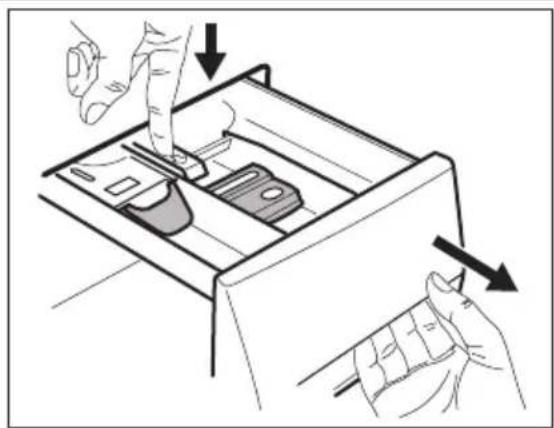

Controllare la posizione dell'inserto

1. Estrarre il contenitore del detersivo fino all'arresto.
2. Abbassare la levetta per estrarre il contenitore.

1. Per utilizzare il detersivo in polvere, ruotare l'inserto verso l'alto.

2. Per utilizzare il detersivo liquido, ruotare l'inserto verso il basso.

Con l'inserto in posizione AB-BASSATA:

• Non utilizzare detersivi in gel o densi.
• Non versare il detersivo liquido oltre il limite indicato sull'inserto.
• Non impostare la fase di pre-lavaggio.

• Non impostare la funzione partenza ritardata.

• Dosare il detersivo e l'ammorbidente.

• Chiudere accuratamente il contenitore del detersivo. Accertarsi che l'inserto non venga bloccato quando si chiude il cassetto.

IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA

1. Ruotare il selettore dei programmi. La spia del programma corrispondente si accende.

2. La spia del tasto 4 lampeggia di rosso.

3. Il display mostra la temperatura predefinita, la velocità di centrifuga e le barre indicatrici vuote relative alle funzioni disponibili.

4. Per modificare la temperatura e/o la velocità di centrifuga premere i tasti relativi al programma.

5. Impostare le funzioni disponibili.

6. Premere il tasto 4 per avviare il programma. La spia del tasto 4 è accesa.

L'apparecchiatura regola automaticamente la durata del ciclo per la biancheria introdotta per risultati di lavaggio ottimali nel minor tempo possibile. Dopo circa 15 minuti dall'inizio del programma, il display mostra la nuova durata.

INTERROMPERE UN PROGRAMMA

1. Premere il tasto 4. La spia lampeggia.
2. Premere nuovamente il tasto 4 . Il programma di lavaggio prosegue.

ANNULLARE UN PROGRAMMA

1. Premere il tasto 1 per annullare il programma e per spegnere l'appa-recchiatura.
2. Premere nuovamente il tasto 1 per accendere l'apparecchiatura. A questo punto è possibile impostare un nuovo programma di lavaggio.

L'apparecchiatura non scarica l'acqua.

MODIFICARE UNA FUNZIONE

È possibile modificare solo alcune funzioni prima che si attivino.

1. Premere il tasto 4. La spia lampeggia.
2. Modificare la funzione impostata.

SELEZIONARE LA PARTENZA RITARDATA

1. Premere ripetutamente il tasto 5 fino a quando il display visualizza il numero di minuti od ore. Si accendono i simboli corrispondenti.
2. Premere il tasto 4, l'apparecchiatura avvia il conto alla rovescia della partenza ritardata.
   Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

Prima di premere il tasto 4 per avviare l'apparecchiatura, è possibile annullare o modificare l'impostazione della partenza ritardata.

Non è possibile impostare la partenza ritardata con il programma Vapore.

AL TERMINE DEL PROGRAMMA

• L'apparecchiatura si interrompe automaticamente.
  • Vengono riprodotti i segnali acustici.
• Il display 0 si accende.

ANNULLARE LA PARTENZA RITARDATA

1. Premere il tasto 4. La spia corrispondente lampeggia.
2. Premere ripetutamente il tasto 5 fino a quando sul display non compare 0'.
3. Premere il tasto 4. Il programma si avvia.

APRIRE L'OBLÒ

Durante lo svolgimento del programma o della partenza ritardata l'oblò è bloccato.

Per aprire l'oblò dell'apparecchiatura.

1. Premere il tasto 4. Il simbolo di blocco dell'oblò nel display si spe-gne.
2. Aprire l'oblò dell'apparecchiatura.
3. Chiudere l'oblò dell'apparecchiatura e premere il tasto 4. Il programma o la partenza ritardata prosegue.

Se la temperatura e il livello dell'acqua nel cesto sono troppo alti, il simbolo di blocco dell'oblò resta acceso e non è possibile aprirlo. Per aprire l'oblò procedere come segue:

1. Spegnere l'apparecchiatura.
2. Attendere alcuni minuti.
3. Accertarsi che non vi sia acqua nel cesto.

Se si spegne l'apparecchiatura, è necessario impostare nuovamente il programma.

• La spia del tasto Avvio/Pausa 4 si spegne.
• Il simbolo di blocco della porta si spegne.

- Premere il tasto 1 per spegnere l'apparecchiatura. Dopo cinque minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine dell'ultimo programma impostato. Ruotare il selet- tore dei programmi per impostare un nuovo ciclo.

• Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.
• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.
  • Chiudere il rubinetto dell'acqua.

Il programma di lavaggio è terminato, ma c'è acqua nel cesto:

– Il cesto ruota regolarmente in modo da non sgualcire i tessuti.

– La porta resta bloccata.
- Prima di aprire l'oblò si deve scaricare l'acqua.

Per scaricare l'acqua:

1. Se necessario, ridurre la velocità di centrifuga.
2. Premere il tasto di Avvio/Pausa 4. L'apparecchiatura scarica l'acqua ed esegue la centrifuga.
3. Al termine del programma, una volta spento il simbolo di blocco dell'oblò, è possibile aprirlo.
4. Spegnere l'apparecchiatura.

L'apparecchiatura scarica ed esegue automaticamente la centrifuga dopo circa 18 ore.

CONSIGLI E SUGGERIMENTI UTILI

IL CARICO DI BIANCHERIA

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.
• Seguire le istruzioni di lavaggio indicata nelle etichette dei capi.
• Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime volte.
• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cinture.
• Svuotare le tasche e distendere i capi.
• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.
• Rimuovere le macchie difficili.
• Lavare le macchie difficili con un de- tersivo apposito.
• Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.
  • Non lavare a macchina:

– Capi senza senz'orlo o strappati

- Reggiseni con ferretto.

- Usare una retina per lavare i piccoli capi.

- Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.

MACCHIE OSTINATE

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di rimuovere tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore spe-

ciale adatto al tipo di macchia e tessuto.

• Usare esclusivamente detergenti e additivi adatti ai lavaggi in lavatrice.
  • Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.
• Osservare le istruzioni riportate sulle confezioni di tali prodotti.
• Usare i prodotti adatti al tipo e colore di tessuto, la temperatura del programma e il livello di sporco.
• Se si usano dei detersivi liquidi, non impostare la fase di prelavaggio.
• Se l'apparecchiatura non dispone di contenitore del detersivo con flap, aggiungere i detersivi liquidi in una pallina dosatrice.

DUREZZA DELL'ACQUA

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell'acqua per lavabiancherie. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell'acqua.

Per conoscere il livello di durezza dell'acqua locale contattare l'ente erogatore locale.

Osservare le istruzioni riportate sulle confezioni dei prodotti.

La durezza dell'acqua è misurata in sca- le equivalenti:

• Scala tedesca (°dH)
• Gradi francesi (°TH).
• e in mmol/l (millimol per litro, unità internazionale di durezza dell'acqua).
• Gradi Clarke.

Tabella sulla durezza dell'acqua

Livello Tipo		Durezza dell'acqua
		°dH °T.H. mmol/l Clarke
1	Dolce	0-7	0-15	0-1,5	0-9
2	cottura media	8-14 16-25 1,6-2,5 10-16
3	Dura 15-21 26-37 2,6-3,7 17-25
4	Molto dura	>21	>37	>3,7	>25

PULIZIA E CURA

AVVERTENZA!

Scollegare l'apparecchiatura dall'alimentazione di rete prima di pulirla.

TRATTAMENTO ANTICALCARE

L'acqua che si usa contiene calcare. Se necessario, usare un decalcificatore dell'acqua per eliminare il calcare. Utilizzare un prodotto apposito per lavabiancherie. Osservare le istruzioni riportate sulle confezioni dei produttori. Farlo separatamente dal lavaggio.

PULIZIA ESTERNA

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

ATTENZIONE

Non utilizzare alcol, solventi o prodotti chimici.

PULIZIA DI MANTENIMENTO

Con i programmi a bassa temperatura è possibile che parte del detergente resti nel cesto. Eseguire regolarmente una pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.
• Selezionare il programma di lavaggio più caldo per il cotone.
• Usare una quantità corretta di deter- sivo in polvere con caratteristiche biologiche.

Dopo ogni lavaggio, tenere l'oblò aperto per un momento per evitare muffa e odori sgradevoli.

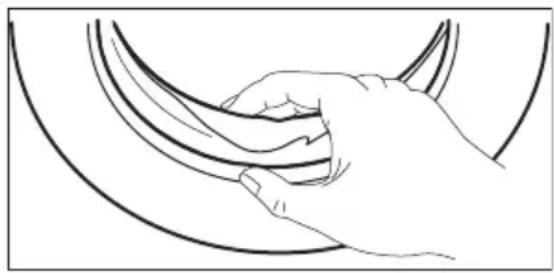

GUARNIZIONE DELL'OBLÒ

Controllare regolarmente la guarnizione e rimuovere tutti gli oggetti presenti nella parte interna.

CESTO

Controllare regolarmente il cesto per evitare la formazione di calcare e ruggine.

Utilizzare soltanto prodotti adatti a rimuovere la ruggine dal cesto.

Per farlo:

• Pulire il cesto con un prodotto adatto all'acciaio inossidabile.
• Avviare un programma breve per cotone alla massima temperatura con una quantità ridotta di detersivo.

CONTENITORE DEL DETERSIVO

Per pulire il contenitore:

1 2

1. Premere la leva.
2. Estrarre il contenitore.

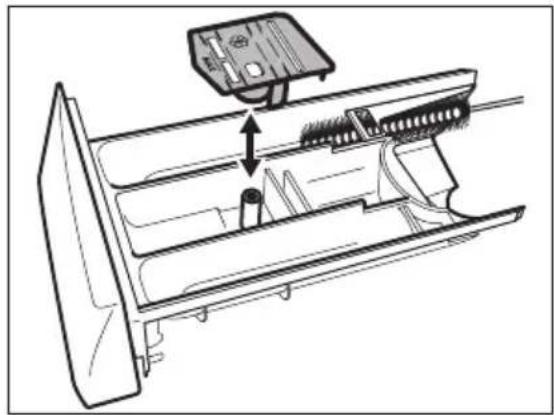

1. Rimuovere la parte superiore dello scomparto per additivi liquidi.
2. Lavare tutte le parti con acqua.

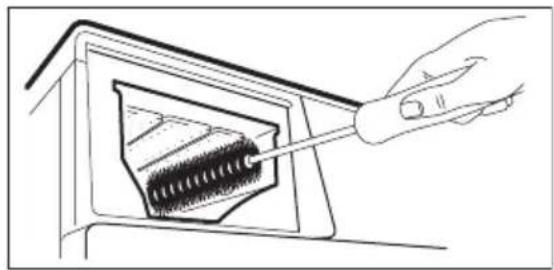

1. Pulire il vano del contenitore con uno spazzolino.
2. Reinserire il contenitore nel vano.

POMPA DI SCARICO

Controllare regolarmente la pompa di scarico e accertarsi che sia pulita.

Pulire la pompa se:

• L'apparecchiatura non scarica l'acqua.
- Il cesto non può girare.
• L'apparecchiatura emette un rumore anomalo a causa del blocco della pompa di scarico.
- Il display mostra un codice di allarme a causa del problema con lo scarico dell'acqua.

AVVERTENZA!

1. Scollegare la spina dalla presa di corrente.
2. Non togliere il filtro durante il funzionamento dell'apparecchiatura. Non pulire la pompa di scarico se l'acqua presente nell'apparecchiatura è calda. L'acqua deve essere fredda per pulire la pompa di scarico.

Per pulire la pompa di scarico:

1. Aprire la porta della pompa di sca- rico.

2. Tirare l'inserto per estarlo.

3. Sistemare un contenitore sotto il vano della pompa di scarico per raccogliere l'acqua che fuoriesce.

4. Premere le due leve e tirare in avanti il condotto di scarico per permettere all'acqua di fuoriuscire.

5. Quando il contenitore è pieno d'acqua, rimettere il condotto di scarico in posizione e svuotare il contenitore. Ripetere i passaggi 4 e 5 finché non fuoriesce più acqua della pompa di scarico.

6. Tirare il condotto di scarico e ruotare il filtro per rimuoverlo.

7. Rimuovere la lanugine e gli oggetti dalla pompa.

8. Assicurarsi che il girante della pompa possa girare. Se ciò non è possibile, contattare il centro di assistenza.

Potrebbe essere necessario pulire i filtri quando:

• L'apparecchiatura non carica acqua.
• L'apparecchiatura carica acqua troppo a lungo.

Per pulire i filtri d'ingresso dell'acqua:

In caso di guasto, l'apparecchiatura non è in grado di scaricare l'acqua.

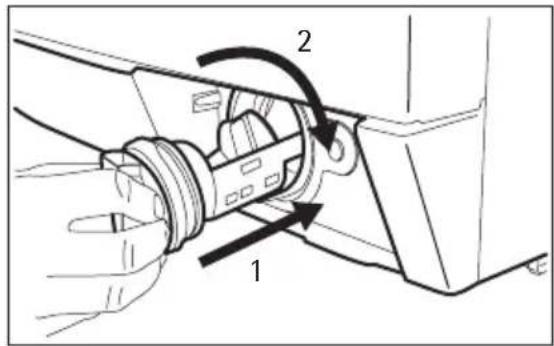

1. Pulire il filtro al di sotto del rubinetto dell'acqua e reinserirlo nella pompa nelle speciali guide.
2. Accertarsi di chiudere correttamente il filtro per evitare perdite.

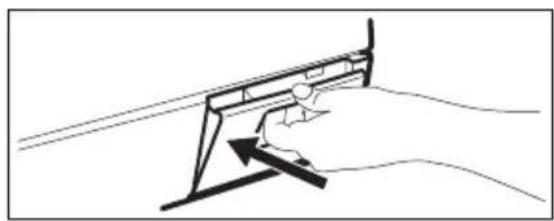

3. Reinserire l'inserto e chiudere l'oblò della pompa di scarico.

- La spia del tasto 4 lampeggia e il display mostra l'allarme corrispondente. Consultare la sezione "Risoluzione dei problemi".

AVVERTENZA!

Scollegare la spina dalla presa di corrente.

1. Chiudere il rubinetto dell'acqua.
2. Rimuovere il tubo di carico dell'acqua dal rubinetto.

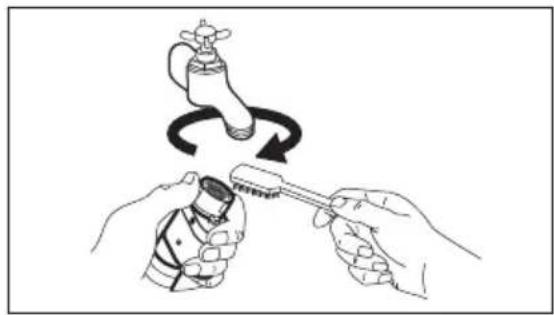

3. Pulire il filtro nel tubo di carico dell'acqua con uno spazzolino duro.

4. Togliere il tubo di carico dell'acqua situato dietro l'apparecchiatura.

5. Pulire il filtro nella valvola con uno spazzolino duro o un asciugamano.

6. Rimontare il tubo di carico dell'acqua. Assicurarsi che gli attacchi siano ben chiusi per impedire perdite.

7. Aprire il rubinetto dell'acqua.

In tal caso, eseguire i punti da (1) a (6) di "Per pulire la pompa di scarico". Se necessario, pulire la pompa. Rimontare il condotto di scarico e chiudere l'inserto della pompa di scarico.

Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare il sistema di scarico.

1. Versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.
2. Avviare il programma per scaricare l'acqua.

PRECAUZIONI ANTIGELO

Se si installa l'apparecchiatura in un luogo in cui la temperatura può scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e la pompa di scarico.

1. Scollegare la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua.

3. Rimuovere il tubo di carico dell'acqua

4. Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.
5. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza
6. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura.

Il produttore declina ogni responsabilità per danni causati da basse temperature.

RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se ciò non è possibile, contattare l'assistenza tecnica.

In alcuni casi, sono emessi i segnali acustici e il display mostra un codice di allarme:

• E10 - L'apparecchiatura non carica acqua.

• E20 - L'apparecchiatura non scarica l'acqua.
- E40 - Il coperchio dell'apparecchiatura è aperto o non è chiuso correttamente.
- EFO - Il dispositivo antiallagamento è attivo.

AVVERTENZA!

Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Possibile causa Possibile soluzione
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
I filtri del tubo di carico dell'acqua sono ostruiti.		Pulire i filtri. Fare riferimento a "Pulizia e cura".
Il rubinetto dell'acqua è ostruito o intasato dal calcare.		Pulire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
La pressione dell'acqua è troppo bassa.		Contattare l'ente erogatore locale.
L'apparecchiatura non scarica l'ac-qua.	Il tubo di scarico dell'ac-qua è danneggiato.	Accertarsi che il tubo di scarico dell'acqua non sia danneggiato.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di sca-rico. Fare riferimento a "Pulizia e cura".
Il tubo di scarico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
È stato selezionato un programma di lavaggio senza fase di scarico.		Impostare il programma di scari-co.
La funzione Antipiega è attiva.		Impostare il programma di scari-co.
Il coperchio del-l'apparecchiatura è aperto o non è chiuso corretta-mente.	Chiudere il coperchio corretta-mente.
Il dispositivo anti-allagamento è attivo.	Scollegare l'apparecchiatura.Chiudere il rubinetto dell'acqua.Contattare il centro di assistenza.
La fase di centrifuga non funziona.	La fase di centrifuga è disattivata.	Impostare il programma di centrifuga.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di scarico. Fare riferimento a "Pulizia e cura".
Problemi di equilibrio con il carico di biancheria.		Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.
Il programma non si avvia.	La spina non è inserita nella presa di alimentazione.	Inserire la spina di alimentazione.
Un fusibile del quadro elettrico di casa è bruciatò.		Sostituire il fusibile.
Non è stato premuto il tasto 4 .		Premere il tasto 4 .
È stata impostata la partenza ritardata.		Per avviare immediatamente il programma, annullare la partenza ritardata.
La funzione Sicurezza bambini è attivata.		Disattivare la funzione Sicurezza bambini.
Presenza di acqua sul pavimento.	Perdite dagli attacchi dei tubi dell'acqua.	Verificare che gli attacchi siano chiusi bene.
Perdite dalla pompa di scarico.		Accertarsi che il filtro della pompa di scarico sia chiuso.
Il tubo di scarico dell'acqua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
Non è possibile aprire il coperchio dell'apparecchiatura.	Il programma di lavaggio è in corso.	Lasciar terminare il programma di lavaggio.
	C'è dell'acqua nel cesto.	Impostare il programma di scarico o di centrifuga.
L'apparecchiatura emette un rumore anomalo.	Livellamento errato dell'apparecchiatura.	Regolare il livellamento dell'apparecchiatura. Fare riferimento alla sezione "Installazione".
Non si ha tolto l'imbal-laggio e/o i bulloni per il trasporto.		Togliere l'imballaggio e/o i bulloni per il trasporto. Fare riferimento alla sezione "Installazione".
Il carico è molto ridotto. Aggiungere altri capi nel cesto.
L'apparecchiatura carica e scarica immediatamente l'acqua.	L'estremità del tubo di scarico è posizionata troppo in basso.	Accertarsi che il tubo di scarico sia nella posizione corretta.
I risultati del lavaggio non sono sod-disfacenti.	Il detersivo utilizzato non era sufficiente o giusto.	Aumentare la dose di detersivo o utilizzare un altro prodotto.
Non si ha eliminato le macchie difficili prima di lavare la biancheria.		Pretrattare le macchie difficili usando i prodotti speciali reperibili in commercio.
È stata impostata la temperatura errata.		Accertarsi di impostare la temperatura corretta.
Carico eccessivo. Ridurre il carico di biancheria.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

In caso di ricomparsa dell'anomalia, contattare il centro di assistenza. Se il display mostra altri codici di allarme, contattare il centro assistenza.

INSTALLAZIONE

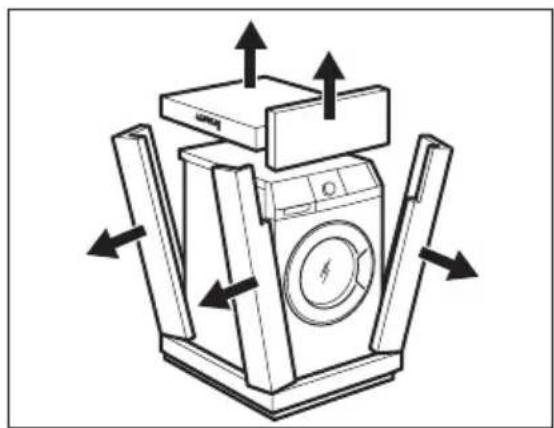

DISIMBALLAGGIO

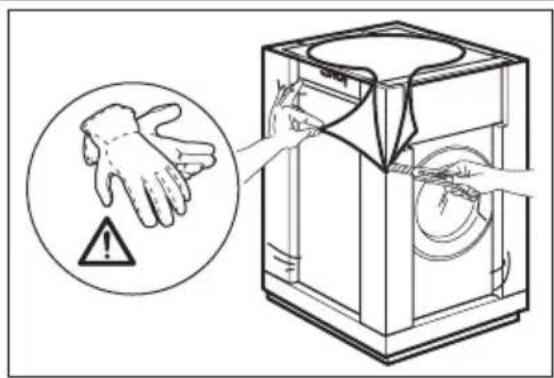

1. Utilizzare i guanti. Togliere la pelli- cola esterna. Se necessario, servirsi di un taglierino.

1. Togliere la parte superiore del car- tone.

2. Togliere i materiali di imballaggio in polistirolo.

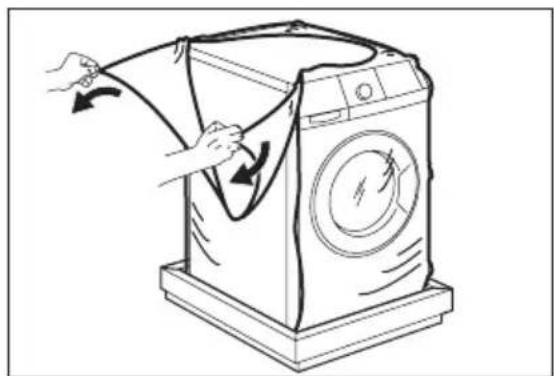

1. Togliere la pellicola interna.

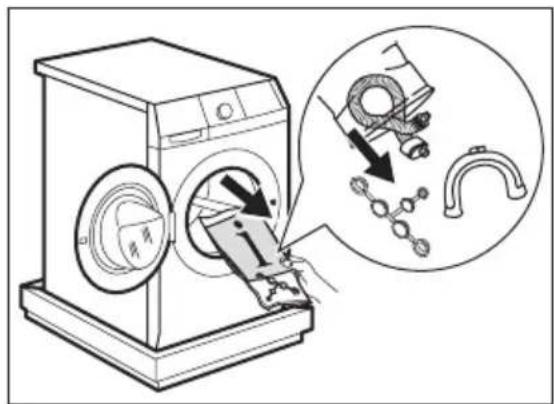

1. Aprire l'oblò. Rimuovere il polistirolo dalla guarnizione dell'oblò e tutti i pezzi dal cesto.

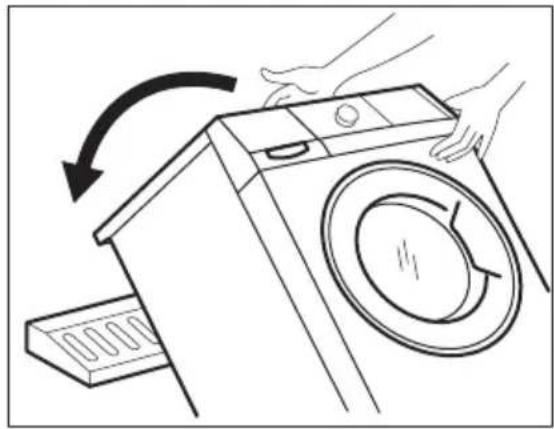

1. Appoggiare sul pavimento dietro l'apparecchiatura uno degli elementi di imballaggio in polistirolo. Sistemare il lato posteriore dell'apparecchiatura sul polistirolo facendo attenzione. Assicurarsi di non danneggiare i tubi.

2. Togliere la protezione di polistirolo dal fondo.

3. Sollevare l'apparecchiatura in posizione verticale.

4. Staccare il cavo di alimentazione e il tubo di scarico dagli appositi supporti.

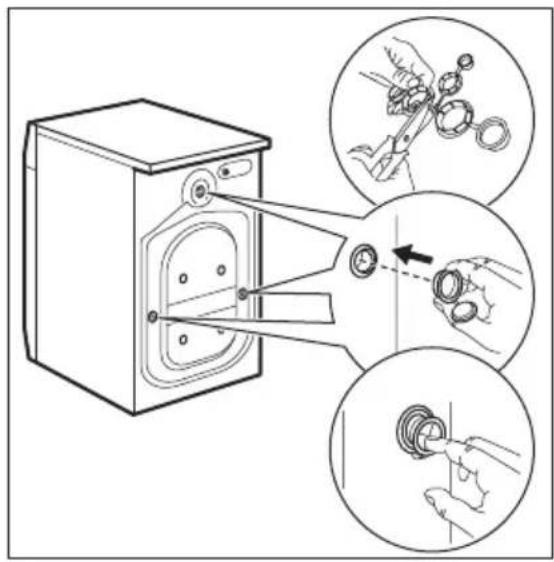

5. Togliere i tre bulloni. Utilizzare la chiave fornita con l'apparecchiatura.

6. Estrarre i distanziatori in plastica.

1. Inserire i tappi di plastica nei fori. I tappi sono disponibili nel sacchetto del libretto di istruzioni.

AVVERTENZA!

Prima di installare l'apparecchiatura, rimuovere tutto il materiale di imballaggio e i bulloni per il trasporto.

Consigliamo di conservare l'im- ballaggio e i bulloni per il tra- sporto per quando si sposta l'apparecchiatura.

• Installare l'apparecchiatura su un pavimento piano e solido.
- Accertarsi che la moquette non im- pedisca la circolazione dell'aria sotto l'apparecchiatura.
• Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità

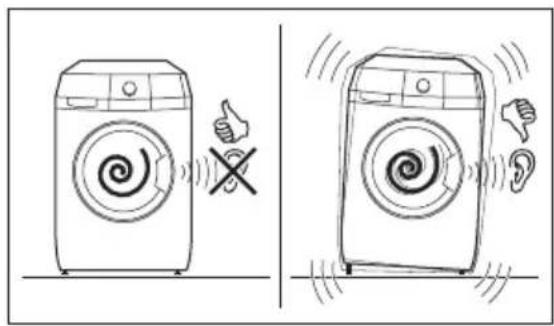

- Allentare o stringere i piedini per regolare il livello. Una corretta regolazione del livello dell'apparecchiatura impedisce la vibrazione, rumore e movimento della suddetta durante il suo funzionamento.
• L'apparecchiatura deve essere in piano ed appoggiata in modo stabile.

Non mettere cartone, legno o materiali equivalenti sotto i pie-dini dell'apparecchiatura per regolarne il livello.

TUBO DI CARICO DELL'ACQUA

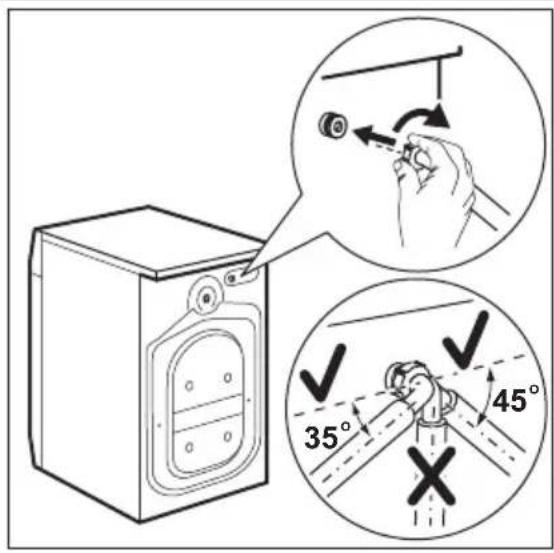

- Collegare il tubo all'apparecchiatura. Ruotare il tubo di carico solo a sinistra o a destra. Allentare il dado ad anello per sistemarlo nella posizione corretta.

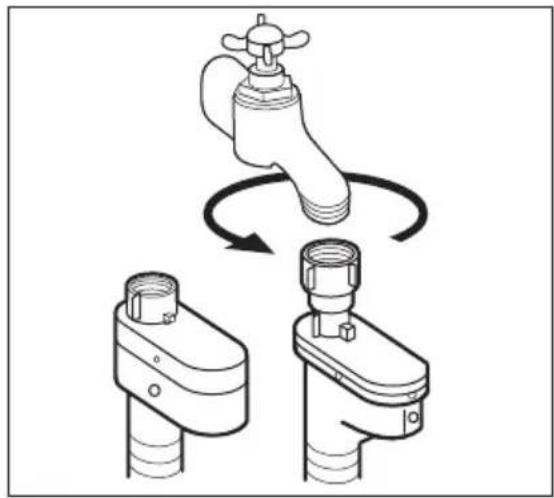

- Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filettatura 3/4".

ATTENZIONE

Accertarsi che non vi siano perdite negli attacchi.

Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Contattare il centro di assistenza per sostituire il tubo di carico dell'acqua.

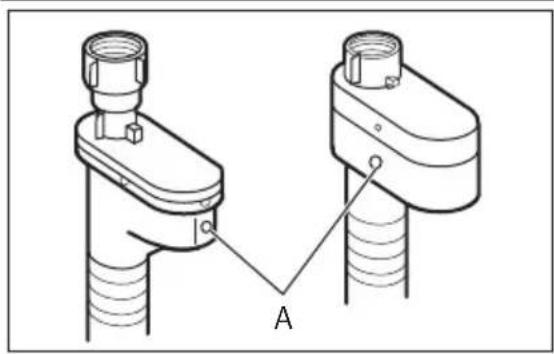

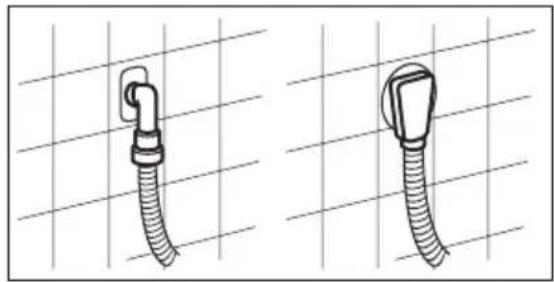

Dispositivo Acqua-stop

Il tubo di carico dell'acqua dispone di un dispositivo Acqua-stop. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento del tubo. Il settore rosso nella finestra «A» mostra questo problema. In tal caso, chiudere il rubinetto dell'acqua e contattare il centro di assistenza per sostituire il tubo.

Con la guida del tubo di plastica.

Senza la guida del tubo di plastica.

• Sul bordo di un lavandino.
• Accertarsi che la guida in plastica non si muova durante lo scarico dell'apparecchiatura. Collegare la guida al rubinetto dell'acqua o la parete.

• A un tubo fisso dotato di sfiato.

Fare riferimento all'immagine. Direttamente all'interno di una conduttura di scarico a un'altezza non inferiore ai 60 cm e non superiore ai 100 cm. La parte finale del tubo di scarico deve sempre essere ventilata, ad esempio il diametro interno della conduttura di scarico deve essere superiore rispetto al diametro esterno del tubo di scarico.

• A un sifone di scarico.

Fare riferimento all'immagine. Sistemare il tubo di scarico nel sifone e serrarlo con un fermo. Accertarsi che il tubo di scarico formi una curva ascendente onde evitare che particelle residue passino dal lavandino all'apparecchiatura.

- Direttamente in una conduttura di scarico incassata nel muro del locale e serrare con un fermo.

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il centro assistenza per l'altro tubo di scarico e la prolunga.
