MANUALE UTENTE KG346 KRESS

Introduzione 60
Elementi dell'apparecchio 61
Avvisi per la sicurezza. 63
Montaggio & Funzionamento 69
Manutenzione. 76
Individuzione dei guasti. 77
Specifiche. 78
Tutela Ambientale. 79
Dichiarazione Di Conformità 79

INTRODUZIONE

Gentile Cliente,

Grazie per aver acquistato quello prodotto Kress. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le sue esigenze relative a prato e giardino.

Il marchio Kress è sinonimo di un servizio di prima qualità. Nel corso degli anni di utilizzo dei prodotti, se ha domande o dubbi, la preghiamo di contattare il rivenditore presso il quale ha acquistato il prodotto o il nostro Servizio clienti per ricevere assistenza.

Siamo sicuri che le piacere lavorare con il suo prodotto Kress per gli anni a venire.

USO CONFORME ALLE NORME

La macchina è idonea per abbattere alberi comeanche per tagliare tronchi di alberi, rami, travi di legno, ravole, ecc. e più essere utilizzata per eseguire tagli longitudinalmente e trasversalmente rispetto alla direzione delle fibre del legname. La macchina non è adatta per l'esecuzione di tagli di materiali minerali.

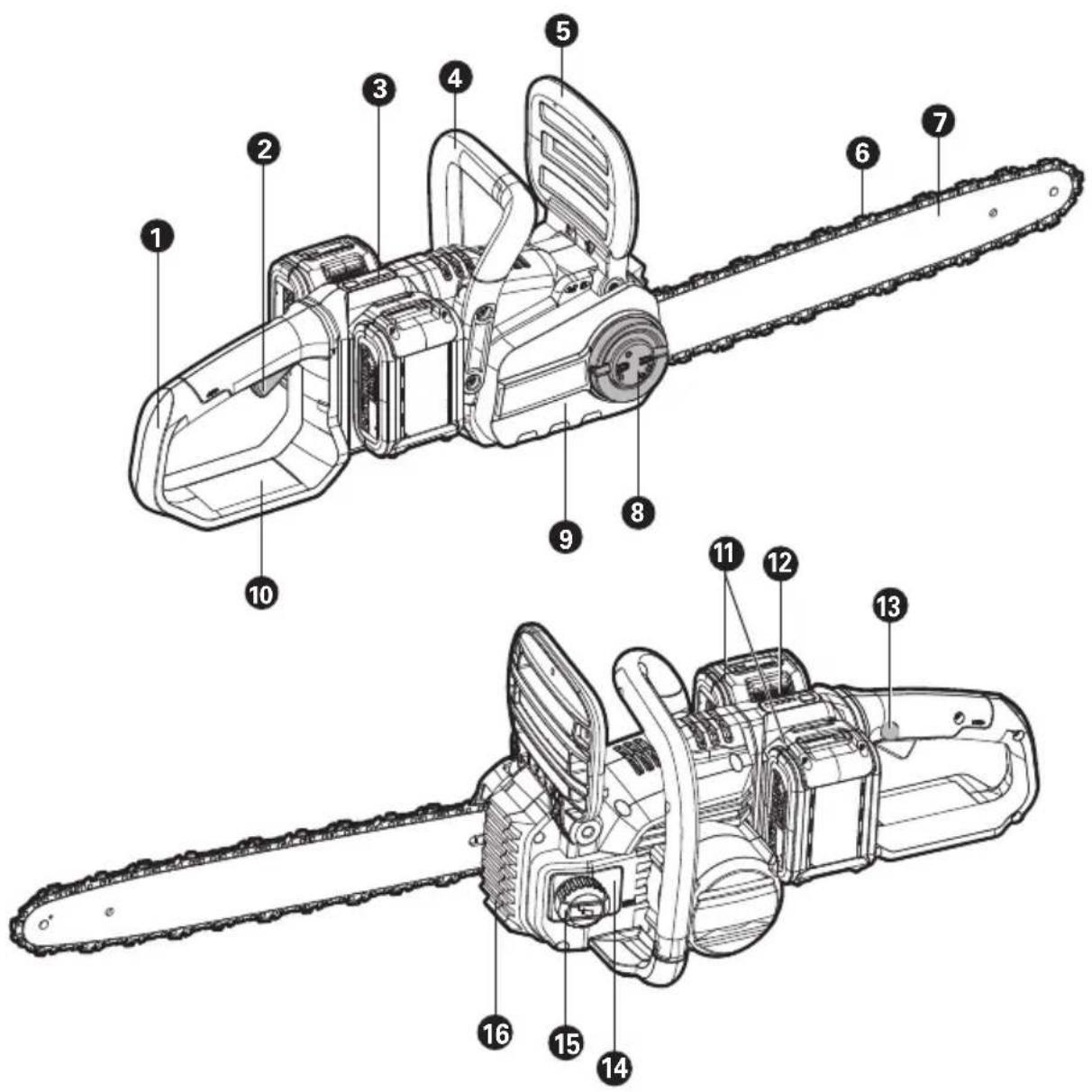

ELENCO DEI COMPONENTI

1. IMPUGNATURA POSTERIORE
2. INTERRUTTORE DI AVVIO/ARRESTO

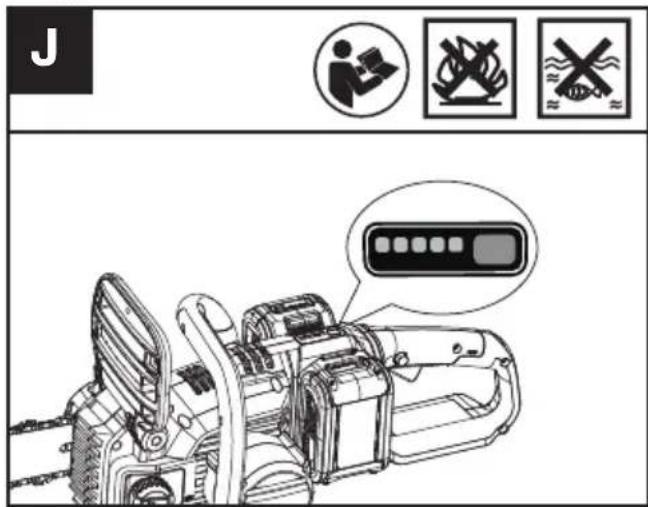

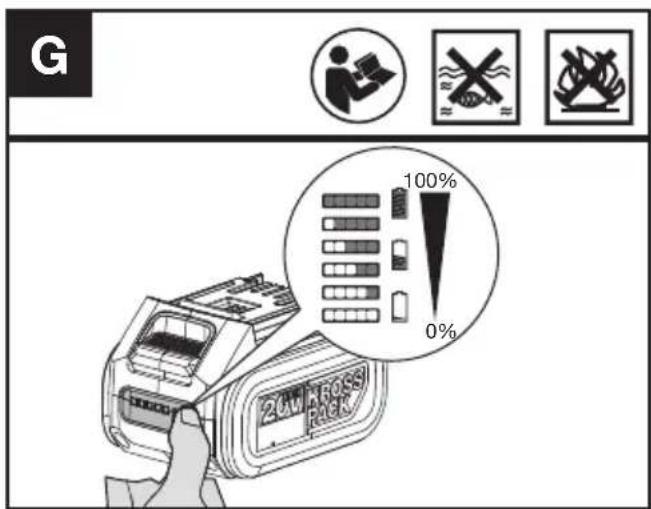

3. INDICATORE DI CARICA
4. IMPUGNATURA ANTERIORE
5. LEVA DEL FRENO DELLCA CATENA (PROTEZIONE MANO)
6. CATENA DELLA SEGA
7. LAMA
8. MANOPOLA PER TENSIONDELLA CATENA
9. CUFFIA DI PROTEZIONE
10. PROTEZIONE POSTERIORE PER LA MANO
11. UNITÀ BATTERIA *
12. SERRATURA A SCATTO UNITÀ BATTERIA *
13. PULSANTE DI SICUREZZA
14. INDICATORE DEL LIVELLO DELL'OLIO
15. TAPPO DEL SERBATOIO PER L'OLIO
16. RAMPONE

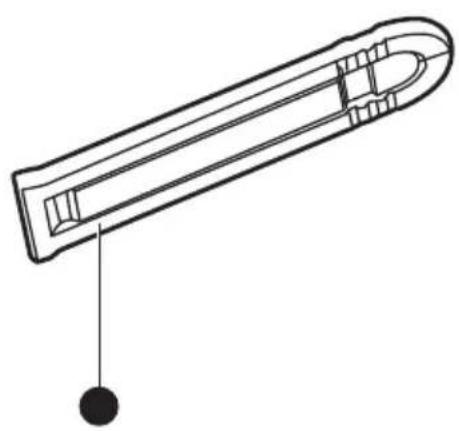

17. COPRICATENA/CUSTODIA PER IL TRASPORTO* (FODERO)

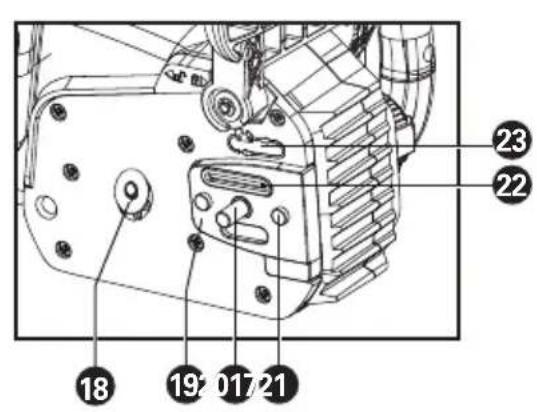

18. ROCCHETTO PER CATENA
19. MORSETTO A BARRA
20. BULLONE BARRA DI FISSAGGIO
21. TRAVERSINO DI GUIDA PER LA LAMA
22. UGELLO PER L'OLIO
23. SIMBOLO DELLA DIREZIONE DI MARCIA E DI TAGLIO

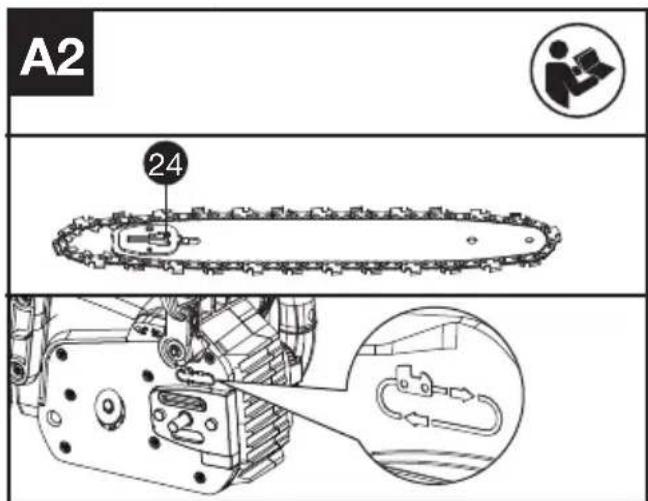

24. FERMO DI TENSIONATURA DELLA CATENA (VEDI FIG. A2)

25. Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura.

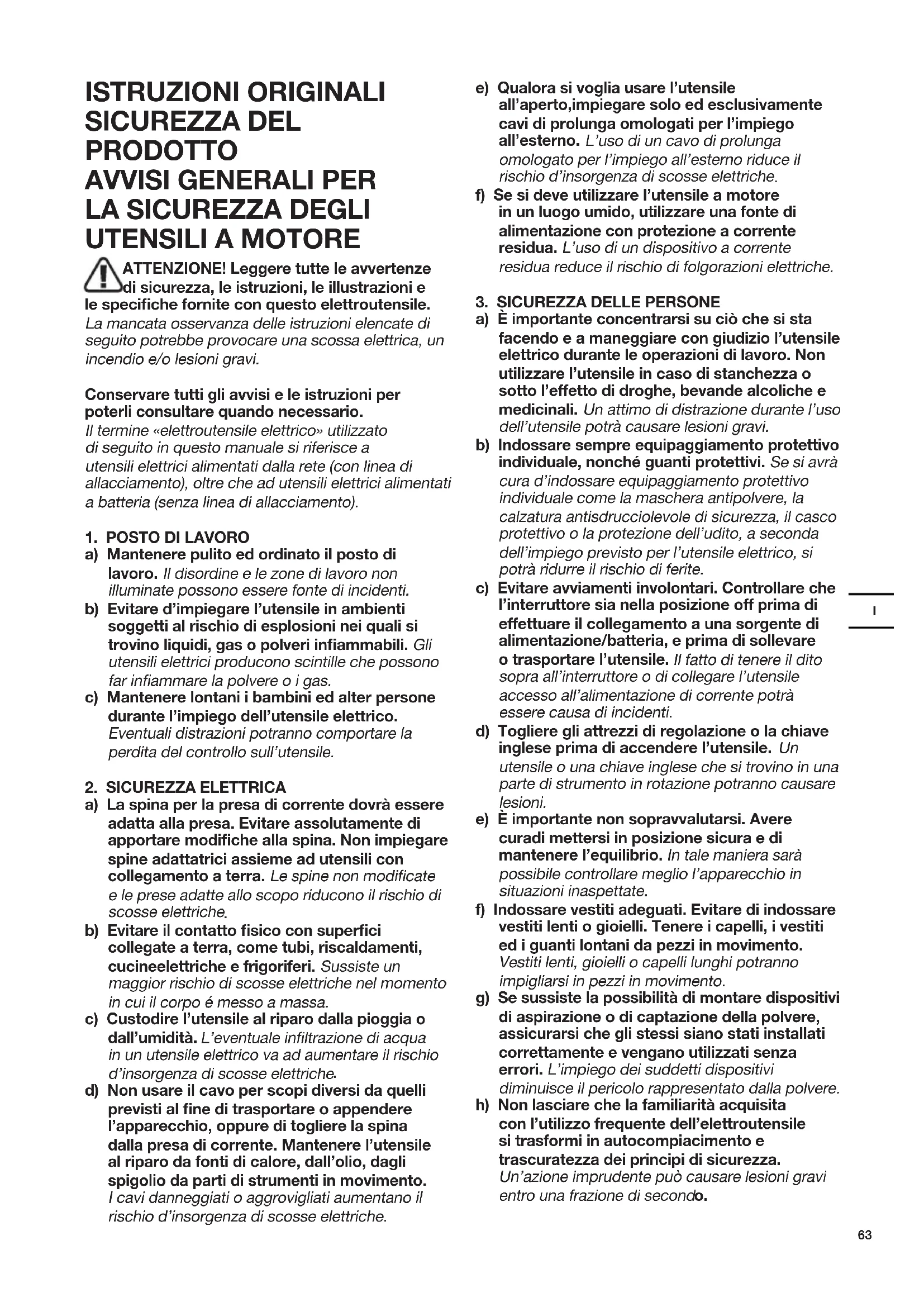

ISTRUZIONI ORIGINALI SICUREZZA DEL PRODOTTO AVVISIGENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettROUTensile.

La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvi s e le istruzioni per poterli consultare quando necessario.

Il termine «elettroutensile elettrico» utilizzato di seguito in quello manuale si riferisce a utensili elettrici alimentati alla rete (con linea di allacciamento),oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1. POSTO DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed alter persona durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'apparecchio, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impio go all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Se si deve utilizzato l'utensile a motore in un luogo umido, utilizzato una fonte di alimentazione con protezione a corrente residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) É importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o sosto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'utensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avraccura d'indossare equipaggiamento protettivo individuale come la maschera antipolverere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a secondaddell'impiego previsto per l'utensile elettrico, si potrardidurre il rischio di ferite.
c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuire il collegamento a una sorgente di alimentazione/bateria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potra essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) É importante non sopravolutarsi. Avere curadi mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'impiego dei suddetti dispositivi diminuisce il pericolò rappresentato alla polvere.
h) Non lasciare che la familiarità acquisita con l'utilizzo frequente dell'elettroutensile si trasformi in autocompiacemento e trascuratezza dei principi di sicurezza. Un'azione imprudente cui cause lesioni gravi entro una frazione di secondo.

5. MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI

1. Maneggio ed impiego accurato di utensili elettrici
   a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzato l'utensile elettrico adatto si potravaporare meglio e con maggior sicurezza nell'ambito della gamma di potenzaindicata.
   b) Non utilizzato utensili elettrici con Interruttori difettosi. Un utensile elettrico che non si può più accendere o spagnere è pericoloso e dovrá essere riparato.
   c) Scollegare la spina alla sorgente di alimentazione e/o la batteria dall'utensile prima di effettare regolazione,ambiare accessori, o riporre gli utensili a motore. Tale precauzione evitera che l'apparecchio possa essere messo in funzione inavvertamente.
   d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a personne che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persona inesperte.
   e) Effettuare accuramente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata molto accuramente.
   f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
   g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quando previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impio di utensili elettrici per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolò.
   h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l'uso e il controllo sicuri dell'eletttroutensile in situazioni impreviste.
   a) Caricare l'accumulatore solo ed esclusivamente nei dispositori di carica consigliati dal produttore. Per un disposito di carica previsto per un determinato tipo di accumulatore, sussiste pericololo di incendio, se utilizzato con un accumulatore di tipo diverso.
   b) Utilizzare negli utensili elettrici solo ed escludivamente gli accumulatori previsti allo scopo. L'uso di accumulatori di tipo diverso potra dare insorgenza a lesions e comportare il

rischio d'incendi.

c) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potra dare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potra causare irritazioni cutanee o bruciature.
e) Non utilizzato una batteria o un elettrotensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130^ potrebbe provocare un'esplosione.
g)Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettROUTensile a una temperatura che non rientri nell'intervaldo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumento il rischio d'incendio.

6. ASSISTENZA

a) Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'apparecchio.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

1)INDICAZIONIDI SICUREZZA PER SEGHE A CATENA

a) Quando la sega è in azione tenere tutte le parti del corpo lontane alla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con una sega a catena vi è il serio pericolo che in un attimo di restrazione la catena della sega possa far presa su un indumento oppure su parti del corpo.
b) Tenere la sega a catena ben ferma afferrando con la mano destra l'impugnatura posteriore e con la mano sinistra l'impugnatura anteriore. Tenendo la sega a catena in un'altra posizione

operativa si viene ad augmentare il rischio di incidenti e, quindi, non può essere utilizzata.

c) Impugnare l'utensile elettrico solo delle superfici isolate idonee per essere impugnate, poiché la motosega può venire a contatto con cavi nascosti. In caso di contatto della motosega con cavi sotto tensione, le parti metalliche a vista dell'utensile potrebbero essere molto densa ed esporre l'operatore al rischio di folgorazione elettrica.
d) Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiale di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega.

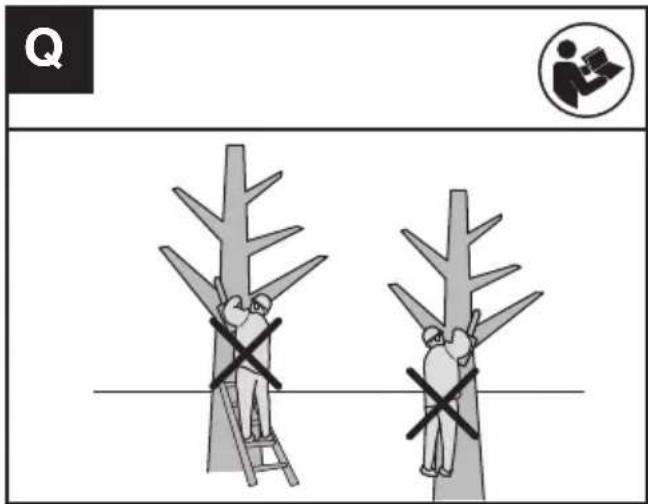

e) Non utilizzato una motosega su un albero, su una Scala, da un fatto o da qualiasi supporto instabile. Utilizzato impropriamente una sega a catena su un albero si vengono a creare seri rischi di incidenti.
f) Accertarsi sempre una posizione operativa sicura ed utilizzato la sega a catena unicamente su una base che sia ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa oppure instabile cui provocare una perdita del controllo sull'equilibrio e sulla sega a catena.

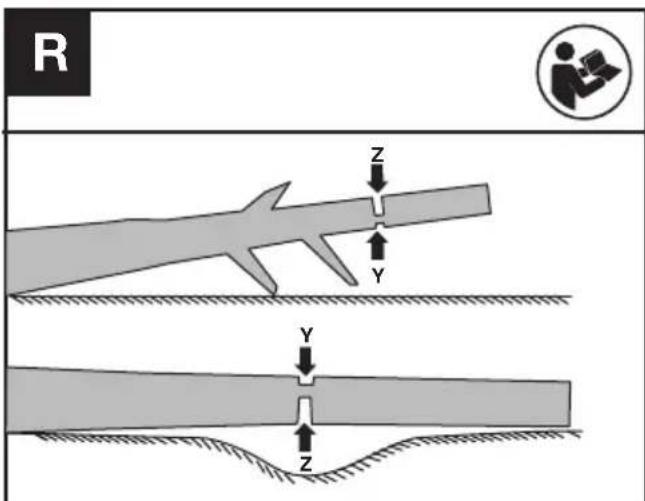

g) Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l'operatore e/o fargli perdere il controllo sulla sega a catena.
h) Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il materiale sottile cui riranere impigliato nella catena della sega e colpire l'operaore facendogli perdere l'equilibrio.
i) Portare la sega a catena tenendola all'impugnatura anteriore con la catena della sega ferma ed il binario di guida rivolto verso l'indietro. Trasportando oppure conservando la sega a catena applicare sempre la copertura di protezione. Un trattamento accurato con la sega a catena contribuisce a ridurre la probabilità di un fatto accidentale con la catena della sega in funzione.
j) Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena ed alla sostuzione di accessori opzionali. Una catena che non sia tesa oppure lubrificata correttamente più rompersi oppure augmentare il rischio di un contraccolpo.
k) Tagliare solo ed esclusivamente legname. Utilizzato la sega a catena solo per lavori per i quali esta è eschiplicitamente prevista - Esempio: Non utilizzato la sega a catena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzato la sega a catena per lavori non consentiti si possono provocare situazioni molto pericolose.

I) Non tentate di abbattere alberi sono a quando non si comprende quali sono i rischi e come evitarli. Durante l'abbattimento di un albero potrebbero verificarsi gravi lesions all'operatore oagli astanti.
m)Seguire tutte le istruzioni durante la rimozione del materiale inceppato, la conservazione o la manutenzione della sega a catena.Assicurarsi che l'interruttore sua spento e che la batteria sa rimossa.L'azionamento imprevisto della segadurante la rimozione del materiale inceppato o la manutenzione cui provocare gravi lesioni personali.
n) Per il primo utilizzato si consiglia all'utente, come minimo, di esercitarsi a tagliare i tronchi su un cavalletto o una culla.
o) Si consiglia di far eseguire l'affilatura e la manutenzione della sega a catena da un centro di assistenza autorizzato.

2) POSSIBILI CAUSE ED ACCORGIMENTI PER IMPEDIRE UN CONTRACCOLPO:

Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio.

Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvisa all'indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell'operaatore.

Il blocco della catena della sega sul bordo superiore del binario di guida più far ribaltare rapidamente la guida in direzione dell'opercatore.

Ognuna di queste reazioni cui dovresto si erreti. Mai fare affidamento escludamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue:

a) Tenere la sega ben saldamente con entrambé le mani e con i pollici e le dita che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad agli forza di contraccolpo. Adottando misure adatte l'operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare. Mai lasciare la sega a catena in modo incontratto.

b) Evitare una posizione anomala del corpo e non eseguire tagli及其他 l'altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior controllo della sega a catena quando si presentano situazioni inaspettate.
c) Utilizzato sempre guide di ricambio e catene della sega esplcitamente prescritte alla casa costrutrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolò che la catena possa rompersi oppure provocare un contraccolpo.
d) Per quanto riguarda l'affilatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa costruttrice. Limitatori di profondità troppo bassi augmentano la tendenza a provocare contraccolpi.

RISCHI RESIDUI

Anche se l'apparecchiatura viene utilizzata come previsto, esiste sempre un rischio residuo non evitabile. In base al tipo e alla struttura dell'apparecchio, potrebbero sussistere i seguenti pericoli potenziali:

• Contatto con i denti esposti della motosega (pericolo di taglio)
• Accesso alla catena in rotazione (pericolo di taglio)
• Movimento imprevedibile e improvviso della barra (pericolo di taglio)
• Proiezione di parti alla motosega (pericolo di taglio/ferimento)
• Proiezione di parti del pezzo lavorato
• Contatto tra pelle e olio
• Perdita di udito se non vengono utilizzate le protezioni acustiche prescritte durante il lavoro

ISTRUZIONI PER LASICUREZZA DEL PACCO BATTERIA

a) Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come grafette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe averarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco.
Evitare di conservarli alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.

e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Tenere le cellule e il pacco batteria puliti e asciutti.
g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
h) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
i) Non lasciare un pacco batteria in carica se non in uso.
j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
k) Ricaricare solo con il caricatore specificato da Kress. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.
I) Non utilizzato un pacco batteria non progettato per l'uso con l'apparecchiatura.
m) Tenere il pacco batteria fuori alla portata dei bambini.
n) Conservare i documenti originali del prodotto per riferimenti futuri.
o) Rimuovere la batteria dall'apparecchiatura, se non in uso.
p) Smaltire adeguatamente.
q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia dello stati dispositivo.
r) Tenere la batteria lontano da microonde e alta pressione.

SALVARE LE PRESENTI ISTRUZIONI

Istruzioni riguardanti le tecniche corrette per l'abbattimento, la sramatura e il taglio trasversale 1. Taglio di alberi

Se vi sono due o più personne che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che tagliano il tronco dell'albero deve corrispondere almeno al doppio dell'altezza dell'albero che si sta abbattendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre autres persona a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare immediatamente l'ente di approvvigionamento dell'energia.

In caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere posizione nella parte superiore dell'albero che si intende abbattere perché il tronco dell'albero dopo il taglio的概率mente rotolerà oppure scivolverà verso

il basso.

Prima di iniziare l'operazione di abbattimento di un albero si deve predisporre una via di fuga che sia abigile in caso d'emergenza e, se necessario, se ne dovrá preparare una. La via di fuga deve essere tracciata alle spalle dell'operatore e diagonamente rispetto alla linea di caduta dell'albero, come illustrato nella Figura 1.

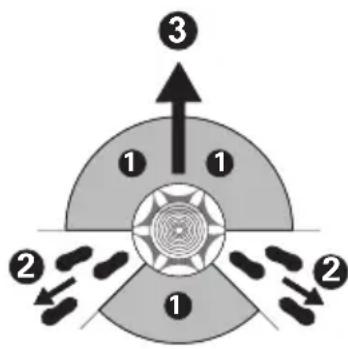

Per poter determinare la direzione della caduta dell'albero, prima dell'abbattimento è necessario prendere in considerazione la pendenza naturale dell'albero, la posizione dei rami più grossi e la direzione del vento.

Liberare l'albero da agli tipo di sporcizia, materiale pietroso, cortecchia staccata dal tronco, chiodi, graffe e fili di ferro.

2. Esecuzione di intaglio a tacche

Praticare un intaglio pars a 1/3 del diametro, come illustrato nella Figura 1. Eseguire prima l'intaglio a tacche inferiore orizzontale (W). Questa procedura consente di evitare che la catena della sega oppure il binario di guida possano imanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche (X).

3. Esecuzione del taglio di abbattimento

Praticare il taglio di abbattimento almeno (Y) 50 mm sopra l'intaglio direzionale orizzontale, come illustrato nella Figura 1. Eseguire il taglio di abbattimento in posizione parallela rispetto all'intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far rimanere soltanto una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera. La striscia ritagliata ha la funzione di impedire che l'albero possa girare su se stesso e cadere nella direzione sbagliata. Non tagliare mai completeness la striscia ritagliata.

Quando il taglio di abbattimento si avvicina alla cerniera l'albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l'albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all'indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e insere nel taglio cunei di legno, di materiale sintetico o di lega leggera (Z) in modo da aprire ulteriormente il taglio e dare all'albero la linea di caduta richiesta

Quando l'albero inizia a cadere, togliere la sega a catena dal taglio, spagnere la macchina, posarla ed abbandonare I'area di pericolo utilizzato la via di fuga precedentamente determinata 2Attenzione a rami che potrebbero cadere dall'alto ed evitare di inciampare. (Vedi Fig. 1)

Fig. 1

4. Sramatura

Con questo termine si intende il taglio di rami dal tronco dell'albero abbattuto. Nel corso della sramatura, non tagliare mai prima i rami più grandi che indicano verso il basso e sui quali l'albero poggia. Rimuovere i rami più piccoli con un taglio solo, come illustrato nella Figura 2. In caso di rametti che si trovano sotto sollecitatione, tagliarli alla parte inferiore verso l'alto in modo da evitare che la sega possa incastrarsi.

Fig. 2

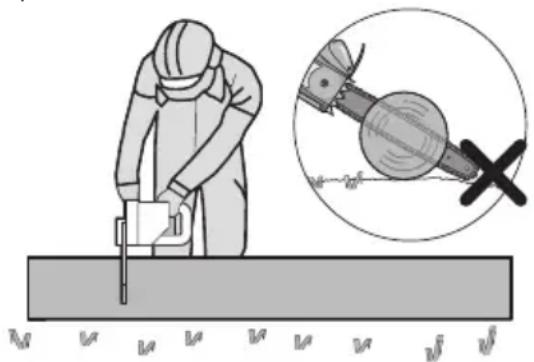

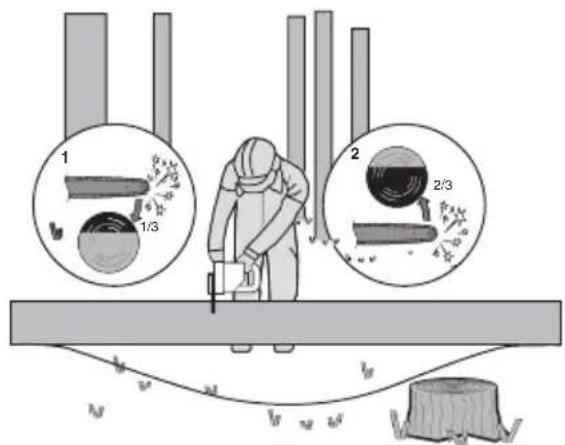

5. Taglio di tronco d'albero

Con questo termine si intende il taglio sulla lunghezza richiesta dell'albero abbattuto. Assicurarsi sempre una posizione operativa sicura ed una distribuzione uniforme del peso del corso su entrambi i piedi. Se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei.Seguire le istruzioni semplici previste per facili operazioni di taglio.

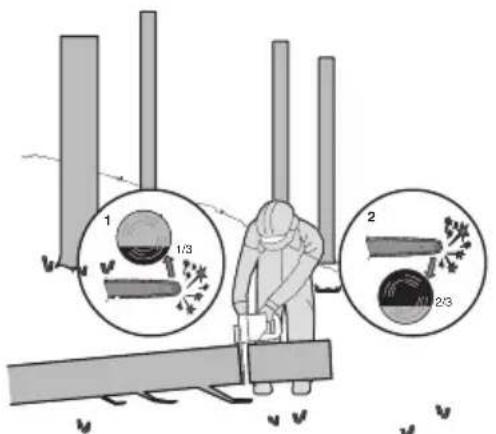

Quando il tronco è sostenuto per l'intera lunghezza, come illustrato nella Figura 3, praticare il taglio finale dall'alto (soprataglio), evitando di toccare il terreno, in quanto la catena diventerebbe molto meno affiliata.

Fig. 3

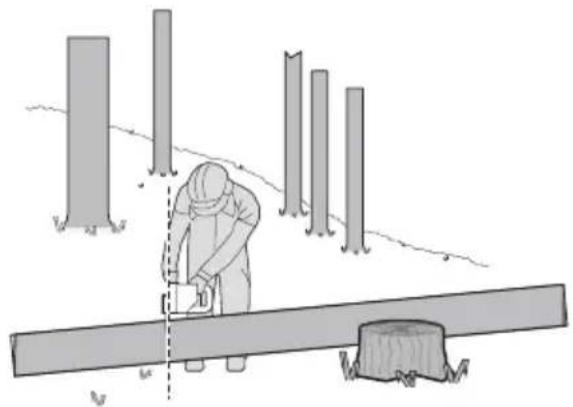

Quando il tronco è supportato su un lato, come illustrato in figura 4, tagliare 1/3 del diametro alla parte inferiore (sottostrato) (1). Quindi praticare il taglio finitotramite il sottostrato per incontrare (2) il

primo taglio.

Fig.4

Quando il tronco è supportato da entrambe le estremità, come illustrato nella Figura 5, tagliare 1/3 del diametro dall'alto (soprataglio) (1); Quindi praticare il taglio finale tagliando i 2/3 inferiori per incontrare (2) il primo taglio.

Fig.5

Durante il taglio su terreni pendenti, l'operaore deve posizionarsi sempre a monte del tronco, come illustrato nella Figura 6. Per poter mantenere il controllo completo al momento del "taglio completo", quando ci si avvicina alla fine del taglio ridurre la pressione esercitata senza allentare minimamente la presa sulle impugnature della sega a catena. Fare sempre in modo che la catena della sega non arriviva a toccare il terreno. Una volta terminato completeness il taglio, prima di allontanare la sega a catena dal punto di taglio, attendere che la catena della sega si sua fermata completeness. Prima di passare da un albero all'altro, spegnere sempre il motore della sega a catena.

Fig.6

SYMBOLI

	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni.
	Attenzione
	Indossare protezione per le orecchie.
	Indossare protezione per gli occhi.
	Indossare una mascherina antipolvere.
	Usare sempre due mani quando si adopera la motosega.
	Fare attenzione al contraccolpo della motosega ed evitare il contatto con la punta della barra
	Non esporre alla pioggia o all'acqua.
	Indossare un dispositivo di protezione per il capo.
	Indossare quanti protettivi.
	Calzature protettive.
Li-Ion Li-lon	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di ricericlaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricericlaggio più vicino.
	Batteriaagliioni di litio Questo prodotto è contrassegnato da un simbolo relative alla "raccolta separate" per tutti i pacchi batteria e il pacco batteria. Quindi, sare riciclata o smantellata per ridurre l'impatto sull'ambiente. I pacchi batteria possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanse pericolose.
Non bruciare.
Le Batterie potrebbero entrare nel ciclo dell'accua se non siano smaltite in modo inappropriato, il che può essere pericoloso per l'ecosistema. Non smaltire le batterie usate come rifiuti urbani non differenziati.
Sbloccare
Bloccare

MONTAGGIO

AVVERTENZA! Non installare la batteria prima che sia stata assemblata

completamente.

Maneggiando la catena della sega avee cura di portare sempre dei quanti di protezione.

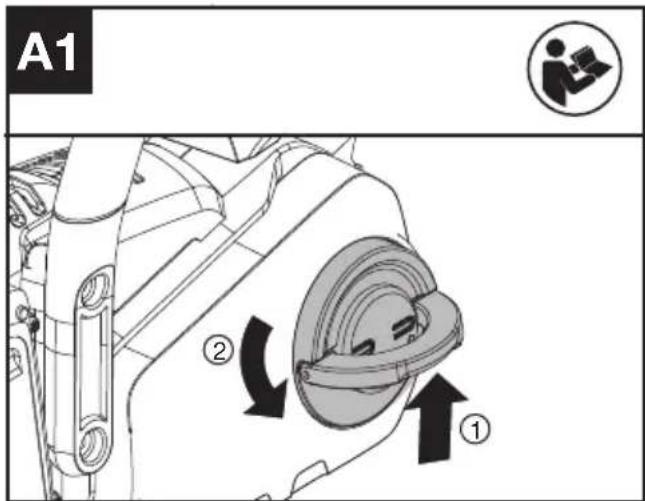

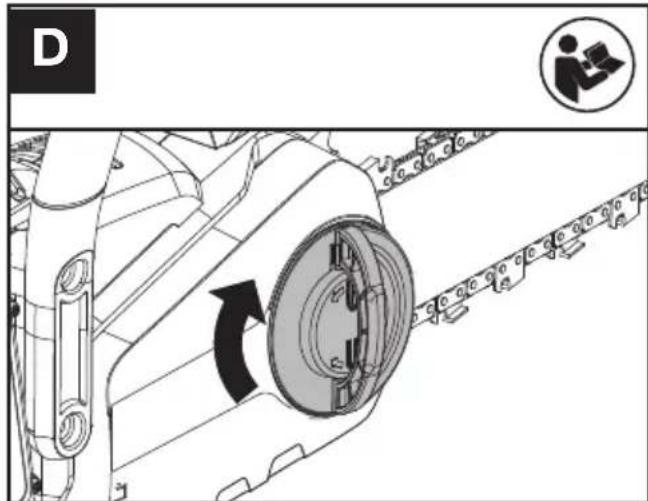

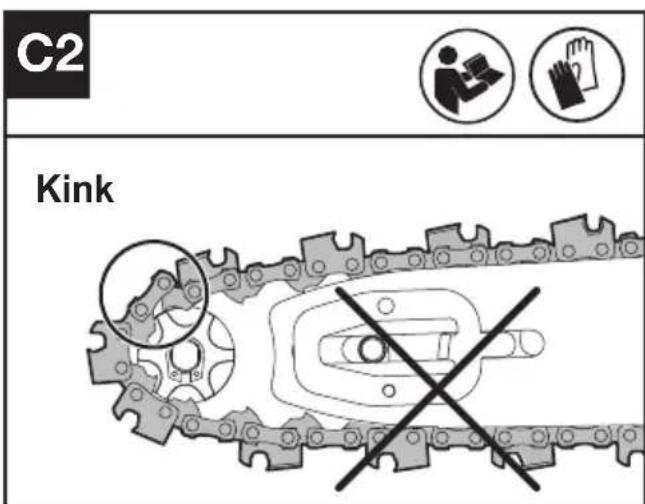

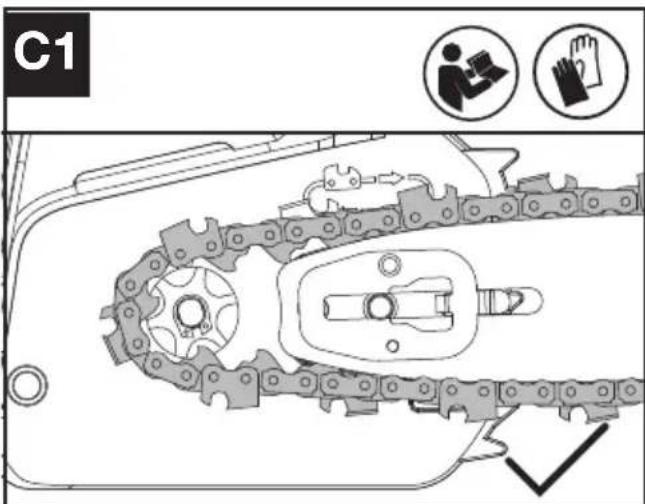

MONTAGGIO DELLA LAMA FISSA E DELLA CATENA DELLA SEGA

1. Estrarre con attenzione tutti i componenti dall'imballaggio. Rimuovere il carter della catena ruotando la manopola di tensionamento in senso antiorario. (Vedi Fig. A1)
2. Collocare la motosega su una superficie piana e compatta.
3. Utilizzare esclusivamente catene Kress originali o catene raccomandate per la barra di guida.

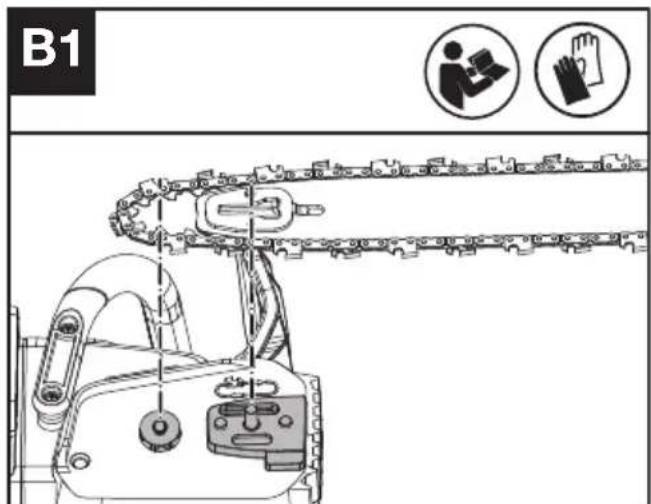

4. Posare la catena della sega nella scanalatura rotante della lama. Assicurarsi che la catena si trovi nella direzione di funzionamento mettendola

a confronto con l'icona della catena sulla barra di guida, oppure facendo riferimento al symbolo della direzione della catena sul corpo della sega. Assicurarsi che il fermo di tensionatura della catena sua rivolto verso l'esterno. (Vedi Fig. A2)

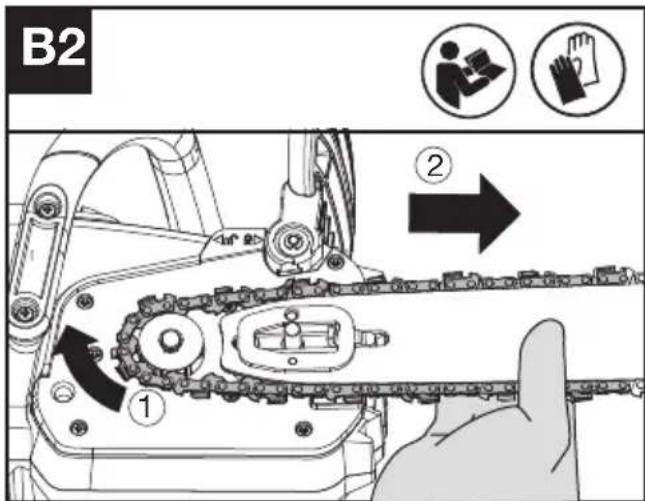

1. Monta la catena sulla ruota motrice, in modo che il bullone di fissaggio della barra e le due linguette di posizionamento della barra sul cuscinetto della barra si insertancano nella scanalatura dell'apertura sulla barra di guida. (Vedi Fig. B1, B2)

1. Controllare se tutte le parti sono posizzionate correttamente. Accertarsi che ci siano 3 maglie in presa sul pignone motore (Vedi Fig. C1), evitare pieghe come illustrato in Fig. C2. In caso di pieghe, afferrare la catena sulla barra di guida appena davanti alla piega e stendere la piega. NOTE: la catena deve girare liberamente e non avere pieghe.

1. Installare il copricatena e serrare ruotando la manopola tendicatena in senso orario. (Vedi Fig. D)
2. Durante il taglio la catena si allenta, perdendo la tensione corretta. Se la catena è allentata, svitare completeness la manopola per tensione della catena o farle compiere tre giri completi in senso

antiorari, quindi serrare la manopola di nuovo per regolare la tensione della catena ripetendo i passaggi 6-7 elencati sopra.

AVVERTENZA! La catena non è ancora in tensione. Applicare tensione alla catena come descritto nella sezione "Tensionamento della catena". Ora è necessario ispezionare la catena per assicurarsi che sia tesa correttamente.

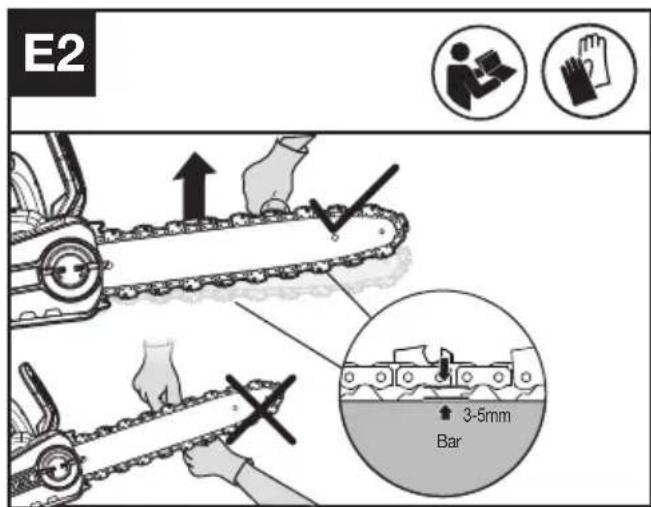

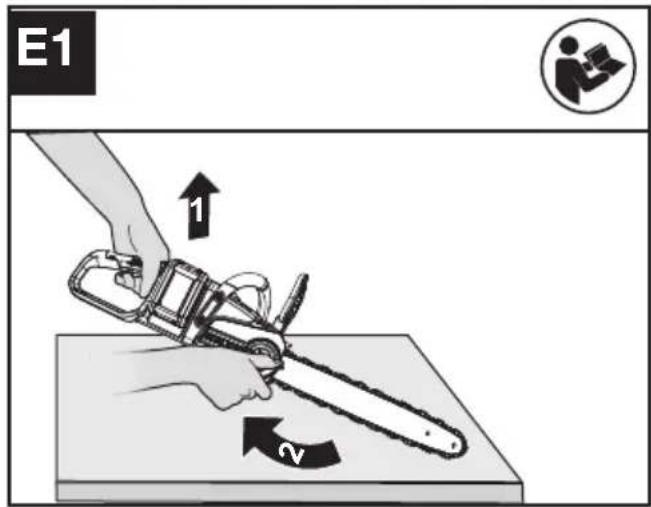

SERRAGGIO DELLA CATENA DELLA SEGA (Vedi Fig. E1, E2)

NOTA: le catene nuove tenderanno ad allungarsi. Verificare frequentlymente il tensionamento della catena dopo la prima installatione e serrare opportunamente quando la catena non aderisce alla barra di guida.

AVVERTENZA:

Rimuovere la batteria dall'apparecchio prima di regolare la tensione della catena.
- Le lame della catena sono affiliate. Usare ganti protettivi quando si maneggia la catena.
- Mantenere sempre la tensione appropriata. Una catena allentata aumento i rischi di contraccolpi. Una catena allentata può uscire dalla scanalatura della barra. Questo può provocare lesioni all'operaatore e danneggiare la catena. Una catena allentata provoca il rapido consumo di catena, barra e pignone.

1. Poggiare la sega a catena su una superficie pianà.
2. Ruotare la manopola per tensione della catena in senso orario fino a quando sare stata raggiunta la corretta tensione della catena.

NOTA: La tensione aumenta automaticamente ruotando in senso orario la manopola per tensione della catena. Il meccanismo d'arresto previene l'allentamento della tensione della catena.

1. Per eliminare l'allenamento della catena, inclinare la sega in avanti (Vedi Fig. E1) con la punta della barra di guida rivolta verso l'alto. Ceci supprimera le mou de la chaine.

2. Stringere completeness la manopola per tensione catena ruotandola in senso orario.

3. Ricontrollare la tensione regolata tramite la manopola di tensionamento automatico della catena. La corretta tensione della catena viene raggiunta quando è possibile alzare la catena alla barra di circa la metà della profondità della maglia di trazione, nel centro. Questa prova develle essere eseguita sollevando la catena con una mano, nella aggiungere altra forza al peso della macchina. (Vedi Fig. E2)

NOTA: La tensione della catena è corretta quando è possibile sollevare quest'ultima alla barra e la maglia di trazione si trova all'interno del binario della barra.

NOTA: Durante il taglio la catena si allenta, perdendo la tensione corretta. Se la catena è allentata, svitare completamente la manopola per tensione della catena o farle compiere tre giri completi in senso antiorari, quando serrare la manopola di nuovo per regolare la tensione della catena ripetendo i passaggi 1-4 elencati sopra.

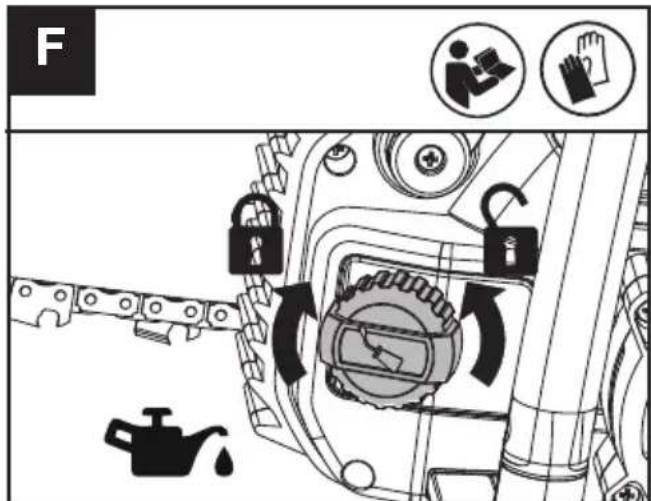

LUBRIFICAZIONE DELLA CATENA (Vedi Fig. F)

IMPORTANT: Al momento della consegna della sega a catena, il contentatore per l'olio adesivo è vuoto. Prima di utilizzare la macchina, è quindi importante riempire il contentatore versandovi l'apposto l'olio. Se si utilizza la sega a catena senza l'olio adesivo per seghe a catena oppure quando il livello dell'olio dovesse essere

al di sotto della marcatura del minimo i arrecano seri danni alla catena.

NOTA: La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l'esercizio, la lubrificazione della catena della sega avviene automaticamente.

Riempimento dell'olio:

AVVERTENZA: rimuovere la batteria prima di riempire il serbatoio dell'olio.

1. Poggiare su una superficie adatta la sega a catena con il tappo del serbatoio per l'olio rivolto versusl'alto.
2. Pulire con uno straccio la zona intorno al tappo del serbatoio per l'olio e svitare il tappo.
3. Aggiungere olio per motoseghe finché il serbatoio è pieno.
4. Accertarsi che nel serbatoio dell'olio non possa penetrarvi sporcizia, ricollocare il tappo dell'olio e serrarlo manualmente in senso orario.

IMPORTANTE: Per consentire la ventilazione tra il serbatoio per l'olio e la zona circostante vi sono sul tappo del serbatoio per l'olio piccoli canali di compensazione. Al fine di evitare una fuoriuscita diolio prestare sempre attenzione affinché la sega, in caso di inattività, sia posata sempre in posizione orizzontale.

È importante utilizzare lubricificante per barre e catene (non fornito) che è formulato per funzionare in un ampio intervallo di temperature alla diluzione richiesta. Questo è disponibile presso il negotizio nel quale è stata acquistata la motosega o in qualsiasi另一lla ferramenta.

Non utilizzato oli sporchi, usati o contaminati.
Possocono verificarsi danni alla barra o alla catena.
In caso di utilizzato diolio non omologato si viene a perdere agli diritto di garanzia.

Non ingerire. Se il prodotto dovesse essere ingerito, rivolgersi immediatamente a un medico. Tenere fuori della portata dei bambini. Conservare lontano da calore e fiamme libero.

Controllo dell'ingressatore automatico

È possibile verificare il funzionamento corretto dell'ingrassatore automatico mettendo in funzione la motosega e puntando l'estremità della Barra di guida

verso un pezzo di cartone o carta per terra. Se si sviluppa un motivo crescente di lubricificante sul cartone, l'ingrassatore automatico funziona correttamente. Se non è presente alcun motivo di lubricificante, nonostante il serbatoio sia pieno, contattare l'agente del servizio clienti Kress o un agente autorizzato dell'assistenza Kress.

ATTENZIONE: Assicurarsi che la catena non tocchi per terra. Lasciare uno spazio di sicurezza di 40 cm.

FUNZIONAMENTO

1. PRIMA DI UTILIZZARE L'UTENSILE A BATTERIA

ATTENZIONE: Il caricabatteria e il gruppo batteria sono progettati specificamente per funzionare insieme; non tentare di utilizzato altri dispositivi. Non inseire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; cui verificarsi un guasto elettrico pericoloso.

NOTA: L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla.

Il caricatore fornito in dotazione è adatto alla batteriaagli ioni di Litio installata sulla macchina. Non usarealtri tipi di caricatore.

1

2. CONTROLLO DELLO STATO DI CARICA DELLA BATTERIA (VEDI FIG. G)

Il livello di carica delle batterie cui possere controllato tramite l'apposto indicatore premendo il pulsante a fianco delle rispettive spie.

NOTA: la Fig. G si riferisce solamente alla batteria con indicatore luminoso.

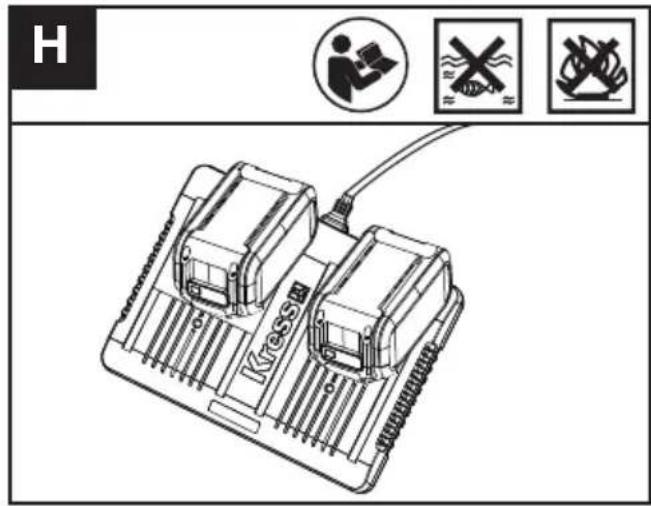

3. CARICAMENTO DEL PACCO BATTERIA (VEDI FIG. H)

La batteriaagliioni di Litio èprotetta per impedire che si scarichi completamente. Quando la batteria èscarica,la macchina si spegne automaticamente grazied'un circuito di protezione.

In ambienti caldi, dopo usi prolungati, il pacco batteria cui diventare troppo caldo per consentire il caricamento. Consentire alla batteria di raffreddarsi

prima di ricaricarla.

NOTA: Caricare sempre completeness le due batterie dello stesso momento. É possibile trovare maggiori dettagli nel manuale del caricatore.

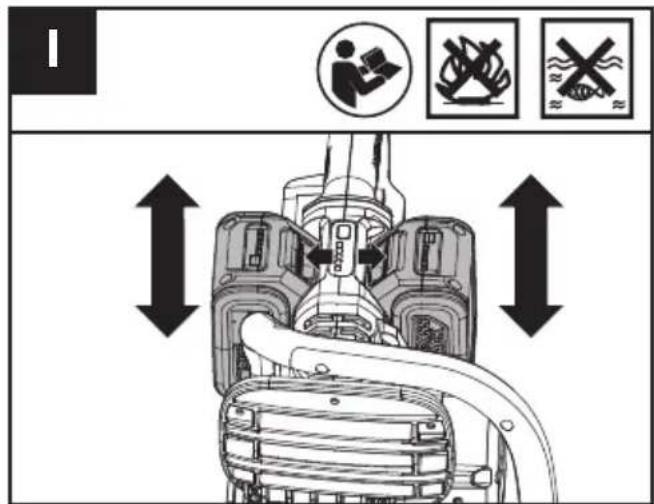

4. RIMOZIONE E INSTALLAZIONE DELL'UNITA BATTERIA (VEDI FIG. I)

Premere il pulsante di rilascio batterie per rimuovere le 2 batterie dall'utensile. Una volta ricaricate le batterie, inseirle nelle porte batteria. Sarà sufficiente una leggera pressione finché non si sente un cig. Verificare che la batteria sia fissata saldamente.

NOTA:

• Quando lo si rimuove tenere fermo il pacco batterie per evitrare di lasciarlo cadere e di farsi male.
• Questo eletttroutensile funziona esclusivamente se tutte e due le batterie sono installate. Usare sempre le stesse due batterie e caricarle contemporaneamente.
• Quando si utilizzando due batterie con potenze diverse l'utensile funzionera solamente al valore di potenza corrispondente al minimo comun denominatore.

5. INDICATORE DI CARICA (VEDI FIG. J) IMPORTANTE

Se è accesa una sola spia significica che la batteria è troppo scarica,anche se l'utensile potrebbe essere più in grado di funzionare. Continuare

autilizzare l'utensile con la batteria in questa condizione potrebbe ridurre la vita utile e le prestazioni della batteria stessa.

Quando nessuna spia è accesa, almeno una delle batterie non è correttamente installata o è difettosa, ricontrollare le batterie siano completenesse inserte in sede.

LED DI STATO DELLA BATTERIA

• Prima dell'avvio e dell'uso premere il pulsante accanto all'indicatore del livello di carica delle batterie sulla sega per verificare la loro capacità.
• Durante il funzionamento la capacité delle batterie sareaindicata in automatico dall'indicatore del livello di carica. L'indicatore rileva e visualizza costamente la condizione delle batterie come descritto di seguito.
  Per gli utensili dotati di 2 batterie con potenze diverse, l'indicatore del livello di carica在哪 la condizione della batteria che ha la potenza inferiore tra le due.

Stato dell'indicatore di carica	Condizione della batteria
Cinque spie verdi (accese.	Le due batterie sono completamente cariche.
Due, tre o quattro spie verdi accese.	Le due batterie sono più accese, maggiore è la carica residua.
Solo una spia verde (accesa.	Il livello di carica di almeno una batteria è molto basso. Verificare e caricare la batteria.
Nessuna spia accesa.	Almeno una delle batterie non è correttamente installata o è difettosa.
Una sola spia lampeggia due volte per ciclo.	Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio.

Una sola spia lampeggia tre volte per ciclo.	Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare.
Una sola spia lampeggia quattro volte per ciclo.	La macchina è in sovraccarico. Rimuovere il tagliasiepi dall'area di taglio e riprovare.

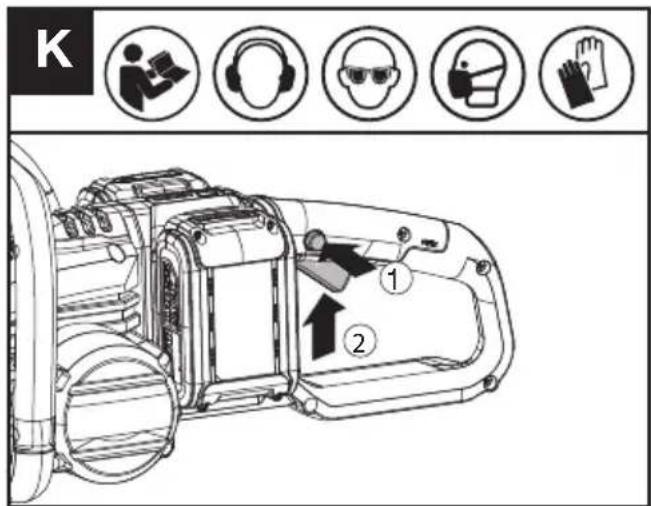

6. AVVIARE ED ARRESTARE LA MACCHINA (VEDI FIG. K)

ATTENZIONE: Prima di utilizzato l'utensilezza filo controllare la batteria.

Per accendere la macchina, premere verso l'internalo il pulsante di sicurezza, poi premere completamente l'interruttore di avvio/arresto e tenerlo in questa posizione. A quello punto si può rilasciare il pulsante di sicurezza.

Per spegnere la macchina rilasciare l'interruttore avvio/arresto.

NOTA: il freno della catena deve essere attivato affinché sua possibile accendere la sega.

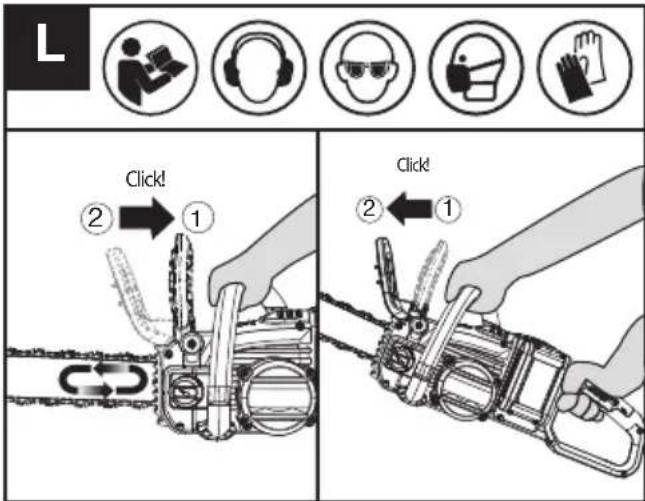

7. LEVA DEL FRENO DELLCA CATENA (VEDI FIG.L)

Il frenacatena è un meccanismo di protezione che, in caso che la macchina rimbalzi all'indietro, si attiva attraverso la protezione mano anteriore. La catena si blocca nel giro di breve tempo.

Eseguire ad intervalli regolari una prova per verificarne il funzionamento. Per disattivare il freno della catena tirare la protezione paramani anteriore versuso I'operaatore (posizione) Per attivare il freno della catena spingere la protezione paramani anteriore in avanti (posizione)

NOTA: se la sega non si avvia nonostante sua stata assemblata correttamente e le batterie siano completeness cariche, verificare se il freno della catena si trovava nella posizione corretta (posizione ①

8. Taglio

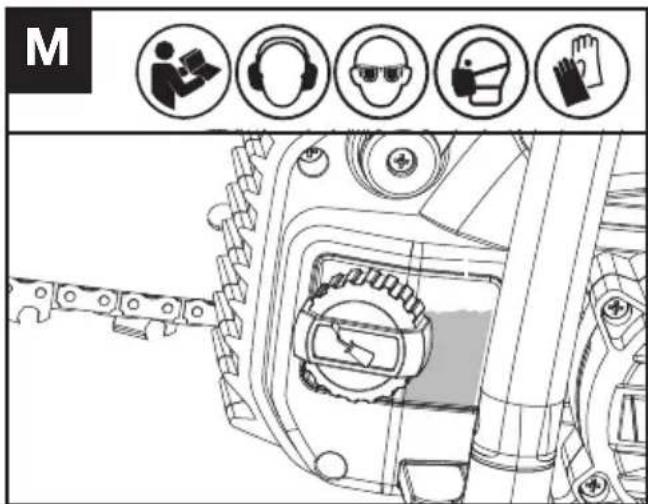

IMPORTANTE: Il serbatoio dell'olio è piano? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l'indicatore del livello dell'olio. (Vedi Fig. M) Aggiungere dell'alto olio, quando il livello dell'olio ha raggiunto il bordo inferiore nella finestrella di controllo. Il contentuto del serbatoio è sufficiente per circa 12 minuti, a seconda delle pause e dell'intensità del lavoro. Durante i lavori di taglio, controllare la tensione della catena agli 10 minuti.

1) Inserire il pacco batteria nella macchina.
2) Assicurarsi che la sezione di tronco da tagliare non giaccia per terra. Questo impedirà alla catena di toccare per terra quando taglia il tronco. Toccare per terra nelle catena si muove è pericoloso e smusserà la catena.

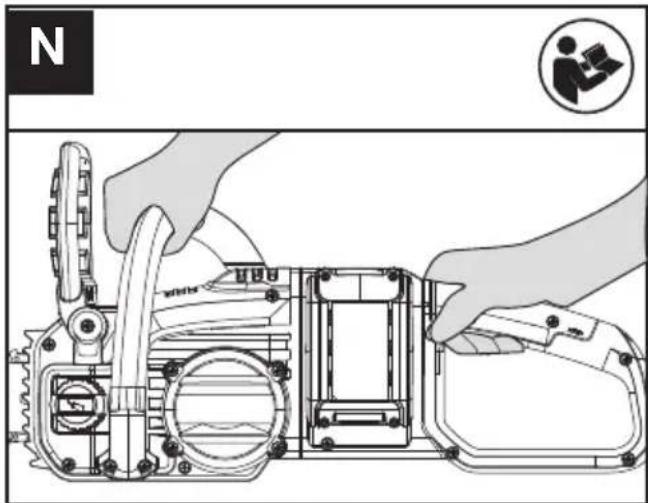

3) Utilizzare entrambe le mani per afferrare la sega con sicurezza. Utilizzare sempre la mano sinistra per afferrare la maniglia frontale e la mano destra per afferrare la maniglia posteriore. La presa deve essere soldia. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate (Vedi Fig. N).
4) Accertarsi di averere un equilibrio stabile. Tenere i piedi e lespalle ben divaricati. Distribuire il peso in modo uniforme su entrambi i piedi.
5) Quando si è pronti a praticare un taglio, premere il pulsante di sblocco completeness in ventro con il pollice destro e premere il grilletto. Questo

accenderà la sega. Rilasciare l'interruttore per specnere la sega. Assicurarsi che la sega funzioni alla massima velocità prima di iniziare un taglio.

6) Quando si inizia un taglio, posizionare lentamente la catena in movimento contro il legno. Il legno dovrebbe essere il più vicino possibile al corpo della sega. Tenere la sega saldamente in posizione per evitare possibili rimbalzi o scivolamenti (movimento laterale) della sega.
7) Guidare la sega utilizzando una leggera pressione e non esercitare una forza eccessiva sulla sega, lasciando che la sega compia il proprio lavoro. Il motore si sovraccaricherà potrebbe bruciarsi. La sega funzionera meglio e più sicuramente seutilizzato alla giusta velocità.
8) Rimuovere la sega da un taglio con la sega funzionante alla massima velocità. Arrestare la sega rilasciendo il pulsante di accensione/ spegnimento. Assicurarsi che la catena si sia arrestata prima di posare la sega.
9) Continuare a fare pratica su ciocchi di scarto in un'area di lavoro sicura fino a quando ci si sente a proprio agio, utilizzando un movimento fluido e una velocità di taglio stabile.

Dispositivi di sicurezza anti-rinculo su questa sega

Questa sega è dotata di una catena a basso rinculo e di una barra di guidà a rinculo ridotto. Entrambi gli elementi riducono le probabilità di rinculo. Tuttavia, cui più alla verificarsi il rinculo con questa sega. Per evitare il pericolò di contraccolpi della sega.

Utilizzare entrambé le mani per afferrare la sega quando è in funzione. La presa deve essere soldia. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate.
- Fare in modo che tutti gli strumenti di sicurezza siano in posizione sulla sega. Assicurarsi che funzionino correttamente.
Non inclinarsi eccessivamente in avanti né tagliare tenendo la motosega più alta delle spalle.
- Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio.
- Tenere una posizione in piedi leggermente a sinistra della sega. Questo fa si che il corpo non sia in linea diretta con la catena.

• Fare in modo che la punta della guida non tocchi nulla quando la catena è in movimento.
  Non tentare mai di tagliare due tronchi allo stesso tempo. Tagliare un solo tronco alla volta.
• Non affondare la punta della guida o non tentare di eseguire tagli troppo angolati (incidendo il legno utilizzato la punta della guida).
• Prestare attenzione allo spostamento di rami e ad altre forze che possono chiudere il taglio e bloccare o rallentare la catena.
• Utilizzare estrema cautela quando si reinserisce il potatore in un taglio precedentemente iniziato.
• Utilizzare esclusivamente la catena e la barra di guida a basso rinculo fornite in dotazione con但这a sega a catena.
• Mai lavorare con una catena allentata, allargata oppureccessivamente consumata.Fare attenzione ad averere sempre la corretta tensione della catena.

Comeutilizzarela segainmodosicuro

1. Usare la motosega solo con un equilibrio saldo.

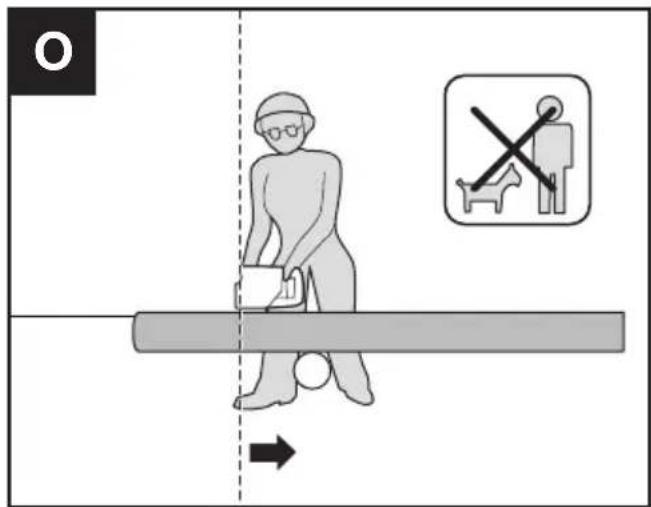

2. Tenere la motosega sul lato destro del corpo (Vedi Fig. O).

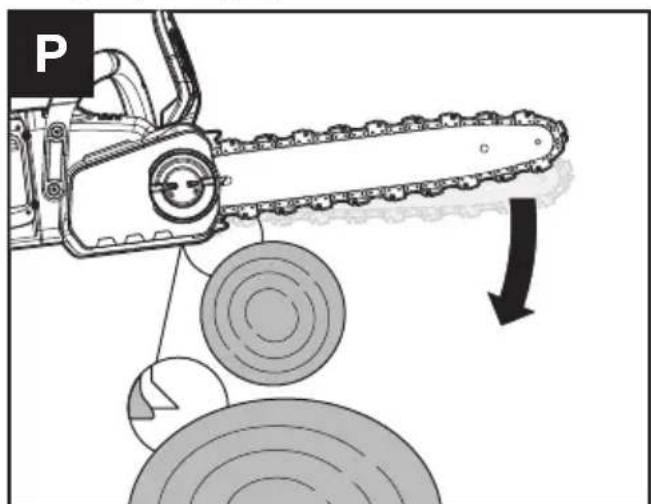

1. La catena deve essere in funzione alla massima velocità prima di entrare a contatto con il legno.
2. Utilizzare i ramponi per fissare la motosega nel legno prima di iniziare il taglio.
3. Utilizzare i ramponi come punto di leva durante il taglio. (Vedi Fig. P)

1. Non utilizzato la motosega con le braccia completeness estese, non tentare di segare zone difficili da raggiungere e non stare in piedi su una scala a pioli durante il taglio (Vedi Fig. Q). Mai utilizzato la motosega al di sopra dell'altezza delle spalle.

Taglio di legname sotto sollecitazione (Vedi Fig. R)

AVVERTENZA: Durante il taglio di un ramo che si trova sotto sollecitazione, calcolo sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l'operaatore e/o fargli perdere il controllo sulla sega a catena.

Se il legno poggia su entrambi i lati, tagliare prima da sopra (Y) (soprataglio) per un terzo atraverso il tronco e poi tagliare il tronco completamente da fatto (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Cosi facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo lato, tagliare prima da fatto (Y) (sottostrato) per un terzo verso l'alto e poi tagliare il tronco completamente da sopra (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata.

MANUTENZIONE DELLA SEGA

Seguire le istruzioni per la manutenzione in quello manuale. Il rischio di contraccolpi può essere ridotto pulendo la sega ed effettando la manutenzione della guida. Ispezionare è eseguire la manutenzione della sega dopo anni utilizzato. In quello modo si migliorano le condizioni della sega.

NOTA:anche con la corretta affilatura, il rischio di contraccolpi cui aumentare ad agli affilatura.

MANUTENZIONE E CONSERVAZIONE DELLAMOTOSEGA

1. Rimuovere il pacco batteria

• Quando non viene utilizzata
• Prima di spostarsi da un luogo all'alto
• Prima di effettuarne la manutenzione

• Prima diambiare gli accessori come la catena e la barra di protezione.

• Ispezionare la sega prima e dopo agli utilizzato. Ispezionare la sega da vicino per vedere se la protezione o un altre componente si sono danneggiati. Verificare la presenza di eventuali anni che possono comprometterne la sicurezza dell'operaatore o il funzionamento della sega. Controllare l'allamento o inceppamento delle parti mobili. Controllare la presenza di componenti rotti o danneggiati. Non utilizzato la motosega se i dati compromettono la sicurezza o il funzionamento. Far riparare i dati da un centro di assistenza autorizzato.

3. Mantenere la motosega con cura.

Non esporre la sega alla pioggia o all'umidità.
- Mantenere la catena affiliata, pulita e lubrificata per prestazioni migliorieri e più sicure.
-Seguire le istruzioni di questo manuale per essere la catena.
- Tenere le maniglie asciutte, pulite e libere da olio e grasso.
- Tutte le vita e i dadi devono essere serrati.
4. Fare riparare l'apparecchio solo ed escludivamente da personale specializzato e solo impiegando pezioni di ricambio originali.
5. Ritirare sempre la motosega quando non è in uso.
- in alto e molto chiave, per evitare che possano arrivari ci bambini
- in un luogo asciutto
- con la barra e il copricatena in posizione

Manutenzione della barra

Per massimizzare la durata della barra, si consiglia di seguire questi accorgimenti di manutenzione.
Le guide della barra che trasportano la catena devono essere pulite prima di ritirare l'utensile o se è presente sporcizia sulla barra o sulla catena.
Le guide devono essere pulite agli volte che viene rimossa la catena.

Per pulire le guide della barra

1. Rimuovere il coperchio della catena, la barra e la catena. (vedere la sezione ASSEMBLAGGIO)
2. Utilizzando una spazzola metallica, un cacciavite o un simile strumento adatto, rimuovere i residui dalle guide della barra.
3. Assicurarsi di pulire accuramente i passaggi dell'olio.

Condizioni che richiedono la manutenzione della catena e della barra di guida:

• La sega taglia su un lato o a un angolo.
• É necessario forzare la sega per praticare il taglio.
• Fornitura di lubricificante inadequata alla barra e alla catena.

Verificare la condizione della barra di guida agli volta che si affila la catena. Una barra di guida usurata danneggerà la catena e renderà dificoltoso il taglio. Dopo agli uso, con l'unità disconnessa alla sorgente di alimentazione, rimuovere tutte la segatura dalla barra di guida e dal foro del dente. Quando la parte superiore della guida è irregolare, utilizzare una lima piatta per ripristinare le estremità e i lati quadrati.

Scanalatura usurata Scanalatura corretta

Sostituire la barra di guida quando la scanalatura è usurata, la barra di guida è piegata o incrinata o quando si verifica un surriscaldamento o una sbavatura eccessiva delle guide. Se è necessaria la sostuzione, utilizzato soltanto la barra di guida specificata per la sega nell'elenco delle parti di riparazione o sull'etichetta posta sulla motosega.

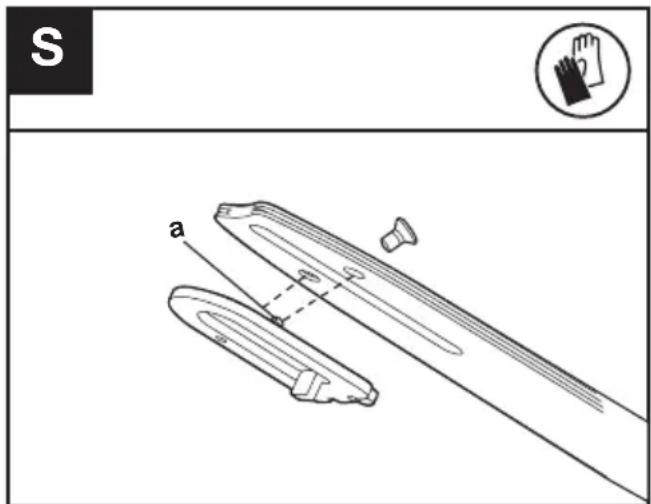

Sostituire/girare la catena della sega e la lama

Sostituire la catena quando i denti siano troppo logorati per essere affiliati o quando la catena si rompa. Utilizzato soltanto le catene di ricambio indicate in quello manuale.

Ispezionare la guida prima di affilare la catena. Una guida logora o danneggiata è pericolosa e rende

I'operazione di taglio più difficile.

Poi installare il fermo di tensionamento sulla nuova barra stringendo in senso orario la vite. La protuberanza del fermo (a) delve essere infilata nel foro della barra. (Vedi Fig. S)

Affilatura della catena della sega

AVVERTENZA: Rimuovere il pacco batteria da la sega prima delle operazioni di manutenzione. Lesioni gravi o morte

posso sono essere causate da folgorazione o contatto del corpo con la catena in movimento. Le lame della catena sono affiliate. Usare ganti protettivi quando si maneggia la catena.

Mantenere affiliati e puliti gli utensili da taglio. La sega eseguirà il suo lavoro in maniera più velocè e più sicura. Una catena smussata causera un deterioramento excessivo dei denti, della guida, della catena e del motore. Se è necessario spingere con forza la catena nel legno e se tagliando si producono soltanto segatura e poche grande schegge, vuol dire che la catena è smussata.

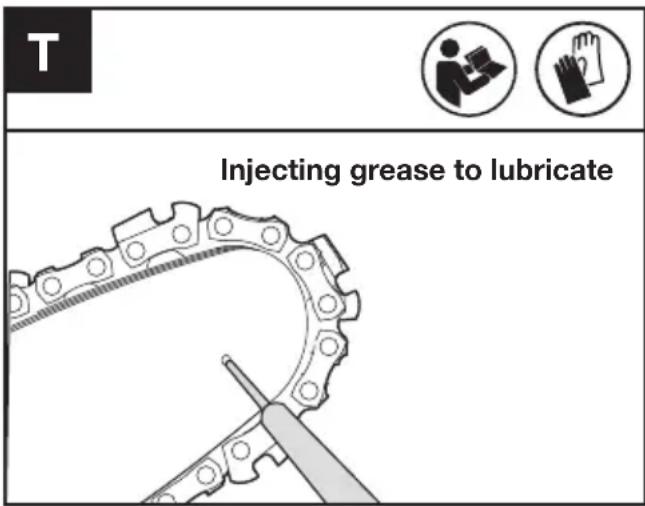

LUBRIFICARE IL DENTE

AVVERTENZAL: Indossare quanti per applicazioni intensive quando si esegue la manutenzione o riparazione di questo

utensile.

Rimuovere sempre il pacco batteria alla sega prima di eseguire qualiasi riparazione o manutenzione sull'utensile.

NOTA: Non è necessario rimuovere la catena o la barra per lubrificare il pignone della barra di guida.

1. Pulire la barra ed il pignone.
2. Usando un ingressatatore a pressione, insere il punctale nel foro di lubrificazione ed iniettare il grasso finché fuoriesce dai lati del pignone. (Vedi Fig. T)
3. Ruotare il pignone e tirare la catena a mano finché il lato ingrassato del pignone è in linea col foro di lubrificazione. Ripetere la procedura di lubrificazione.

PER GLI UTENSILI A BATTERIA

La temperatura ambientale d'uso e conservazione dell'elettroutensile e della batteria è di 0-45°C.

La temperatura ambientale raccomandata per il caricabatterie durante la ricarica è di 0 - 40^

INDIVIDUAZIONE DEI GUASTI

Qualora l'eletttroutensile non dovesse funzionare correttamente, la tabella che segue illustra problemi che si evidenziano in caso di guasto le possibili cause e le misure da adottare a rimedio del problema. Se non fosse possibile, in base alla stessa, identificare ed eliminare il problema, rivolgersi all'officina Service di fiducia.

ATTENZIONE: Prima di iniziare la ricerca della causa del guasto spegnere l'eeltroutensile ed estrarre la batteria ricaricabile.

Problema	Possibili cause Rimedi
La sega a catena non funziona.	Carica batterie Bassa. Il freno della catena non è nella posizione corretta.	Caricare entrambe le batterie. Verificare se il freno della catena è nella posizione ① Per maggiori dettagli, consultare il capitolo riguardante il FRENO DELLA CATENA.
La sega a catena lavora ad intermittenza.	Surriscaldamento Pressione eccessiva applicata durante il taglio. Allentare l'attacco. Contatto interno labile. Interruttore avvio/arresto difettoso.	Posizionare la macchina in un logo fresco e ventilato per farla raffreddare Applicare una pressione relativamente inferiore durante il taglio. Rivolgersi ad un'officina specializzata. Rivolgersi ad un'officina specializzata. Rivolgersi ad un'officina specializzata.
Catena della sega asciutta.	Manca olio nel serbatoio dell'olio. La disaerazione nel tappo del serbatoio per l'olio è otturata. Canale della fuoriuscita dell'olio otturato.	Versare dell'olio riempiendo il serbatoio. Pulire il tappo del serbatoio per l'olio. Liberare il canale della fuoriuscita dell'olio.
Frenacatena/freno motore	Problema con il meccanismo di commutazione nella protezione mano anteriore	Rivolgersi ad un'officina specializzata
Catena/binario di guidatroppo caldi.	Manca olio nel serbatoio dell'olio. La disaerazione nel tappo del serbatoio per l'olio è otturata. Canale della fuoriuscita dell'olio otturato.Tensione della catena troppo alta. Catena non più affilata.	Versare dell'olio riempiendo il serbatoio. Pulire il tappo del serbatoio per l'olio.Liberare il canale della fuoriuscita dell'olio.Regolare la tensione della catena.Riaffilare la catena oppure sostituirla.
La sega a catena si inceppa, vibraoppurenon taglia correttamente.	Tensione della catena troppo lenta.Catena non piùAFFILATA.Catenaccessivement consumata.Dentatura della sega indica nella direzione sbagliata.	Regolare la tensione della catena.Riaffilare la catena oppure sostituirla.Sostituire la catena.Montare di nuovo la catena della sega con la dentatura che indica nella direzione corretta.

DATI TECHNICI

Codice KG346 KG346.X (3 - designazione del machinario, rappresentativa di motosega)

	KG346 KG346.X **
Tensione 40V MAX (2x20V Max.)***
Lunghezza della lama	35 cm (14")
Velocità della catena	18 m/s (59 ft/s)
Capacità del serbatoio di scorta olio	160 ml (5.4 oz.)
Passo della catena	0.95 cm (3/8")
Quantità degli elementi di trazione	52
Calibro della catena	1.1 mm (0.043")
Catena di ricambio	ES: 3/8LP .043 52E 90X / OREGON: 90PX052
Barra di ricambio	ES: ES144SDEA041 / 144MLEA041
Tipodi Batteria Agli Ioni	Di Litio
Peso (Utensile nudo) 4.1 kg (9.05 lbs)

^**X = 1 - 999 A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra quosti modelli.

**Voltaggio misuratoswana carico. Il voltaggio iniziale della batteria raggiunge un massimo di 20 volt. Il voltaggio nominale è di 18 volt.

BATTERIE E CARICABATTERIE CONSIGLIATI

Categoria Tipo Capacità
20V Batteria KAB04 4.0 Ah
20V Caricabatteria	KAC04 4.0 A

Ti consigliamo di acquistare gli accessori dello stesso negozio dove compri l'utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio può aiutarti e offririce consulenza.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata	LpA= 86.7 dB(A)
Potenza acustica ponderata	LwA= 97.7 dB(A)
KpA & KwA	3 dB(A)

Indossare protezione per le orecchie

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 62841:

Valore emissione vibrazioni ah < 4.8 m/s2

Incertezza K = 1.5m/s²

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un tipo di collaudo standarde potso sono essere utilizzati per il confronto di un utensile con un'alto.

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato sono又能 essere utilizzati in una valutazione preliminare dell'esposizione.

AVERTENZA: le emissioni di vibrazioni e sonore durante l'uso effettivo

dell'eletttroutensile possono differire dal valore dichiarato in base alle modalità con cuiesso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell'eletttroutensile:

Come viene usato I'electrontroutensile e quali sono i materiali tagliati o forati.

Le condizioni e la buona manutenzione dell'elettROUTensile.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore.

L'adequatezza dell'utilizzo dell'elettrotensile rispetto a quanto previsto.

Questo elettROUTensile potrebbe causare l'insorgenza della sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali

condizioni di utilizzato dovrebbeanche tenere conto di tutte le partidelciclo operativo,come le volte in cui lo strumento vienespento e il tempo in cui viene lasciato girare a vuoto senza realmentefare il suo lavoro. Questo potrebberidurre significativamente il livello di esposizione sul periododi di lavoro totale.

Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore.

Usare sempre scalpelli, trapani e lame affiliati.

Conservare quello elettroutensile sempre in conformità a quello istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se l'utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore. Pianificare il lavoro in modo da sud dividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da

rottamaredeveseessereportatolcentrodiriciclaggioperuncorrecttetrattamento.Controllareconle autoritàlocalioconilrivenditoreperlocalizzare ilcentrodiriciclaggiopiu vicino.

DICHIARAZIONE DI CONFORMITA

Noi,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany

Dichiariamo che l'apparecchio,
DescrizioneSega a catenaenza filo
Codice KG346 KG346.X (3 - designazione del
macchinario, rappresentativa di motosega)
Funzioni Taglio legno

É conforme alle seguenti dirittive,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificata alla 2005/88/EC

L'organismo competente
Nome: Intertek Deutschland GmbH (organismo notificato 0905)

Indirizzo: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN

Certificazione N.: 20SHW2092-01

2000/14/EC modificato da 2005/88/EC:

• Procedure di conformità come da Annex V

• Potenza acustica pesata 97.7 dB(A)

Massima potenza di rumore garantita 101 dB(A)

conforme a, EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

Il responsabile autorizzato alla compilation della documentazione technique,

Nome: Marcel Filz

Indirizzo: Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany
