MANUALE UTENTE X702F ALPINE

AVVERTENZA 2
ATTENZIONE 3
Informazioni preliminare 4
Funzione Preferiti 6
Registrazione di funzioni 6
Android Auto (opzionale) 7
Apple CarPlay (opzionale) 7
Alpine Connect App (opzionale) (solo X902D/X802D-U/INE-W710D)
Funzionamento della Radio/RDS 8
Funzionamento di DAB/DAB+/DMB 9
Utilizzo di un'unità Flash USB (opzionale) 10
Utilizzo del dispositivo HDMI (lettore DVD) (opzionale) 11
Funzionamento con iPod/iPhone (opzionale) 12
Controllo del Telefono in vivavoce 13

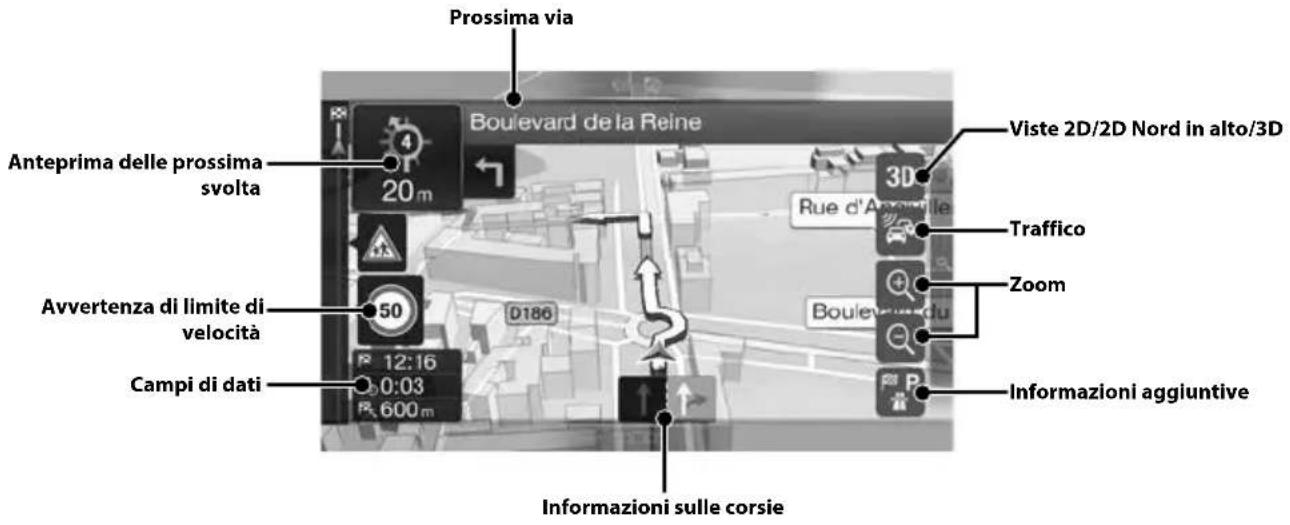

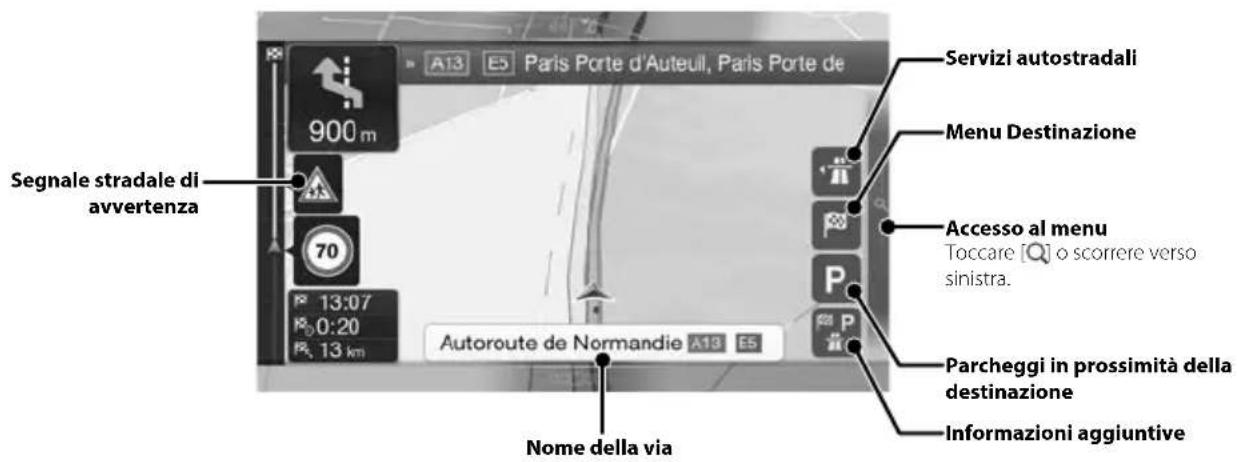

Funzioni di mappa (solo X902D/X802D-U/INE-W710D) 14
Menu Navigazione (solo X902D/X802D-U/INE-W710D) 15

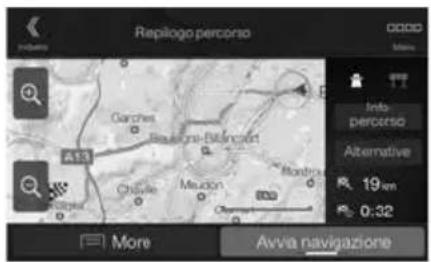

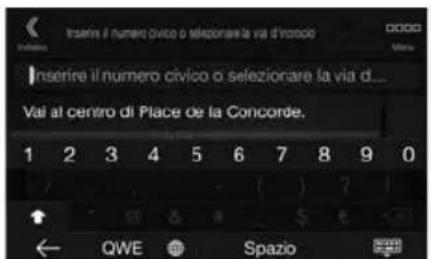

Impostazione di una destinazione (solo X902D/X802D-U/INE-W710D) 16
Specifiche 17

IMPORTANT

Riportare il numero di series dell'unità nella spazio sottostante e conservarlo come riferimento per il futuro.

NUMERO DI SERIE:

NUMERO DI SERIE ISO: AL

DATA DI INSTALLAZIONE:

TECNICO DI INSTALLAZIONE:

LUOGO DI ACQUISTO:

Per informazioni dettagliate su tutte le funzioni, consultare le Istruzioni per l'uso disponibili sul CD-ROM in dotazione (è un CD di dati e quando non può essere utilizzato per riproduire musica e immagini sullettore). Se necessario, un concessionario ALPINE sare in grado di fornire una copia cartacea delle Istruzioni per l'uso contenute sul CD-ROM.

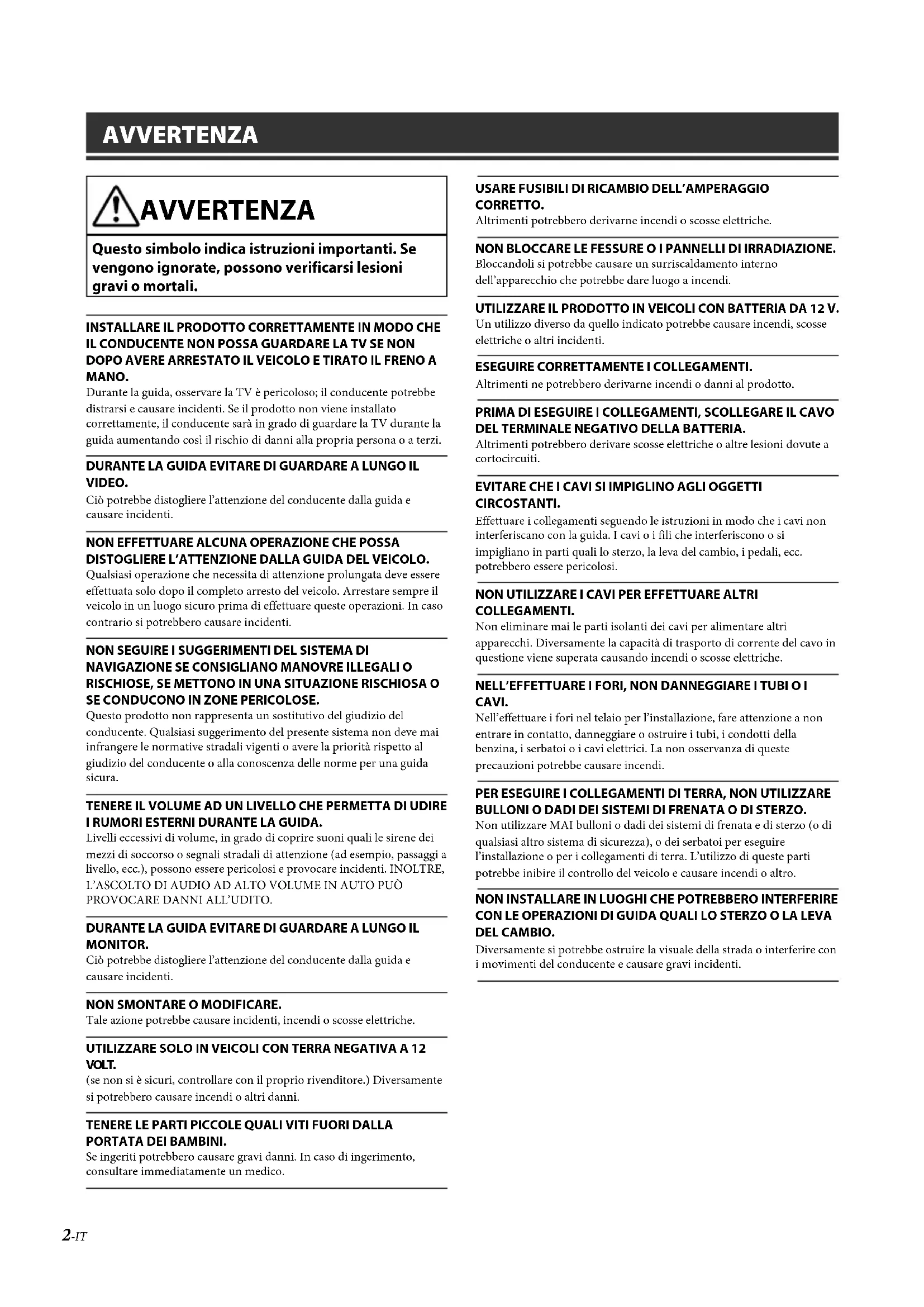

AVVERTENZA

Questo symbolo indica istruzioni importanti. Se vengono ignore, possono verificarsi lesioni gravi o mortali.

INSTALLARE IL PRODOTTO CORRETTAMENTE IN MODO CHE IL CONDUCENTE NON POSSA GUARDARE LA TV SE NON DOPO AVERE ARRESTATO IL VEICOLO E TIRATO IL FRENO A MANO.

Durante la guida, osservare la TV è pericoloso; il conducente potrebbe distrarsi e causare incidenti. Se il prodotto non viene installato correttamente, il conducente sare in grado di guardare la TV durante la guida aumentoando所致 rischio di danni alla propria persona o a terzi.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNGO IL VIDEO.

Cio potrebbe distogliere l'attenzione del conducente alla guida e causare incidenti.

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA DISTOGLIERE L'ATTENZIONE DALLA GUIDA DEL VEICOLO.

Qualsiasi operazione che necessita di attenzione prolongata deve essere effettuata solo after il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti.

NON SEGUIDE I SUGGERIMENTI DEL SISTEMA DI NAVIGAZIONE SE CONSIGLIANO MANOVRE ILLEGALI O RISCHIOSE, SE METTONO IN UNA SITUAZIONE RISCHIOSA O SE CONDUCONO IN ZONE PERICOLOSE.

Questo prodotto non rappresenta un sostituito del giudizio del conducente. Qualsiasi suggerimento del presenteistema non deve mai infrangere le normative stradali vigenti o ave la priorità rispetto al giudizio del conducente o alla conoscenza delle norme per una guida sicura.

TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA.

Livelli eccessivi di volume, in grado di coprirne suoni quali le sirene dei mezzi di socorro o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE, L'ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUO PROVOCARE DANNI ALL'UDITO.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNGO IL MONITOR.

Cio potrebbe distogliere l'attenzione del conducente alla guida e causare incidenti.

NON SMONTARE O MODIFICARE.

Tale azione potrebbe causare incidenti, incendi o scosse elettriche.

UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT.

(se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.

TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA PORTATA DEI BAMBINI.

Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico.

USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO CORRETTO.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

NON BLOCCARE LE FESSURE O I PANNELLI IRRADIAZIONE.

Bloccandoli si potrebbe causare un surriscaldamento interno dell'apparecchio che potrebbe dare luogo a incendi.

UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V.

Unutilizzatodiverso da quelloindicato potrebbe causare incendi,scosse elettriche oaltire incidenti.

ESEGUIDE CORRETTAMENTE I COLLEGAMENTI.

Altrimenti ne potrebbero derivarne incendi o danni al prodotto.

PRIMA DI ESEGUIDRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELL A BATTERIA.

Altrimenti potrebbero derivare scosse elettriche o altre lesions dovute a cortocircuiti.

EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI CIRCOSTANTI.

Effettuare i collegamenti seguatinge le istruzioni in modo che i cavi non interferiscano con la guida. I cavi o i fili che interferiscono o si impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc. potrebbero essere pericolosi.

NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentare altri apparetti. Diversamente la capacité di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche.

NELL'EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI.

Nell'effettuare i fori nel telaio per l'installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi.

PER ESEGUIDE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualiasi saito altri sistema di sicurezza), o dei serbatoi per eseguire l'installazione o per i collegamenti di terra. L'utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro.

NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO.

Diversamente si potrebbe ostruire la visuale della strada o interferire con i movimenti del conducente e causare gravi incidenti.

ATTENZIONE

Questo symbolo indica istruzioni importanti. La mancata osservanza di tali istruzioni cui causare lesioni alle persone o danniagli oggetti.

INTERROMPERE IMMEDIATEAMENTE L'USO IN CASO DI PROBLEMI.

Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine.

I COLLEGAMENTI E L'INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.

I collegamenti e l'installazione dell'apparecchio richiedono conoscezione tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l'installazione.

UTILIZZARE LE PARTI ACCESSORIES SPECIFICATE E INSTALLARLE IN MODO CORRETTO.

Assicurarsi di utilizzare solo parti accessorie specificate. L'utilizzo di altri componenti potrebbe danneggiare l'apprecchio all'interno o determinare in un'installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli.

SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI.

Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passareattraverso un foro metallico, utilizzare un anello di gomma per evitare che l'isolante dei cavi venga tagliato dal bordo metallico del foro.

NON INSTALLARE IN LUOGHI ECESSIVAMENTE UMIDI O POLVEROSI.

Evitare di installare l'apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all'interno del prodotto potrebbe causare problemi di funzionamento.

• I seguito esemp di schermate di X902D/X802D-U/INE-W710D usati in quello manuale sono esclusamente a titolo di riferimento. Posso sono essere differenti delle schermate effettive.

Informazioni preliminare

Posizione dei comandi

La configurazione dello schermo utilizzata nel Istruzioni per l'uso potrebbe essere diversa da quella dello schermo effettivo.

Per X902D/i902D

Per X802D-U/INE-W710D/jLX-702D

① Tasto o VOICE

A seconda dello smartphone collegato, premerlo per richiamare la funzione Siri o la modalità di riconoscimento vocale.

② Tasto (MUTE)

Premere per attivare/disattivare l'audio.

③ Tasto (AUDIO)/(Preferiti)

Consente di visualizzare la schermata Audio/Video. Se la schermata Audio/Video è più visualizzata, consente di cancellare la sorgente.

Tenerlo premuto per almeno 2 secondi per richiamare la schermata Preferiti.

④ Tasto+o/Λ(\\(U/GIù)

Premere per regolare il volume.

Consente di resettare il sistema dell'unità.

6 Tasto (PHONE) (solo X902D/i902D)

Consente di richiamare la schermata del menu del Telefono.

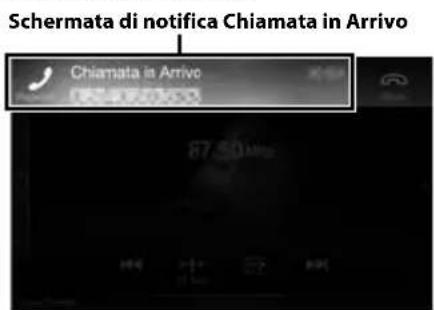

Premere per avviare una conversazione in caso di chiamata in arrivio.

Taste MENU/(Spegnimento)

Consente di visualizzare la schermata Menu.

Tenere premuto quello pulsante per almeno 5 secondi per spegnere l'unità.

8 Tasto A (NAV)

Consente di visualizzare la schermata con la mappa di navigazione.

Premere di nuovo per passare alla schermata del menu Navigazione.

Tenere premuto quello pulsante per almeno 2 secondi per passare alla schermata per percorso Torna a casa (se non è ancora stato impostato un indirizzo Casa,

verra visualizzata la schermata di impostazione Casa). Per informazioni dettagliate sulle operazioni di navigazione, consultare "Sistema di navigazione OM" disponibile sul CD-ROM.

Per i902D/iLX-702D:

Richiama la schermata della mappa dello smartphone collegato.A seconda dello smartphone,questa funzione potrebbe non essere disponibile.

9 Tasto

10 Sensore infrarosso

Puntare il trasmettitore del telecomando verso il sensore remoto da una distanza inferiore a 2 metri.

Microfono (solo X802D-U/INE-W710D/iLX-702D)

Usato per le modalità Vivavoce o Comando vocale.

1 Portare la chiavetta di avviamento in posizione ACC o ON.
Ilsystemasiattiva.
2 Tenere premuto il tastingo MENU per almeno 5 secondi per spegnere l'unità.

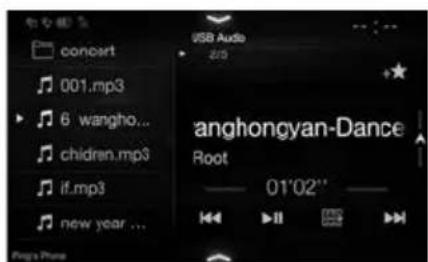

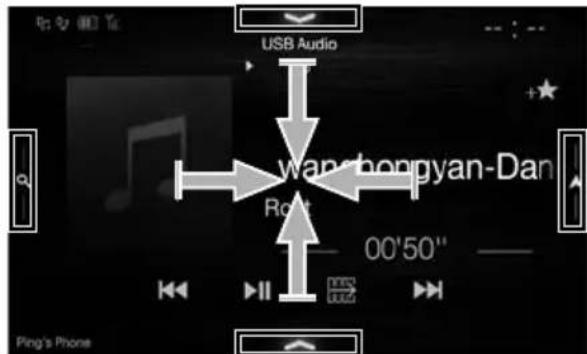

Passaggio alla schermata Sorgenti audio a una schermata specifica

Per passare alla schermata Sorgenti audio a una schermata specifica, toccare l'icona su uno dei quattro bordi della schermata oppure trascinarla in senso verticale o orizzontale.

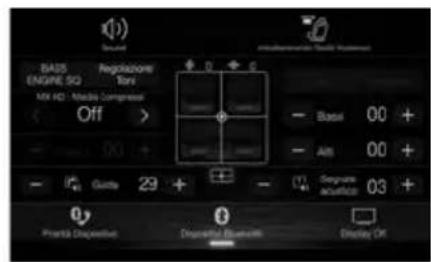

Schemata Impostazione collegamenti

Consente di impostare le opzioni di Setup audio o il systema Intrattenimento Sedili Posteriori.

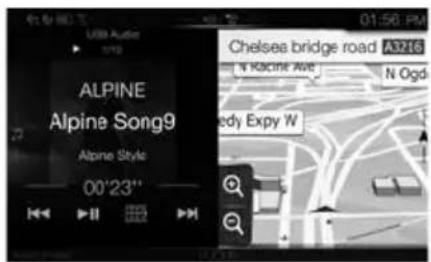

Schermata dopbia (solo X902D/ X802D-U/INE-W710D)

Nella schermata doppi è possible passare da una schermata all'altra.

(USB Audio)

Schermata Sorgenti audio

Schemata dei pulsanti di preselezione o della modalità Ricerca Rapida*

Schermata Menu

La schermata Menu consente di configurare le impostazioni.

• La modalità Ricerca varia a seconda della sorgente audio. Per informazioni dettagliate consultare le istruzioni per l'uso della sorgente audio.

Funzione Preferiti

L'unità consente di richiamare con facilità le funzioni utilizzate più spesso, come la sorgente Audio, la funzione di ricerca per la navigazione ecc., registrando tali dati nella schermata Preferiti. Ciacuna di queste funzioni cui essere richiamata in modo rapido e semplice.

1 Tenere premuto il tasto /(Pferiti) per almeno 2 secondi.

Viene visualizzata la schermata Preferiti.

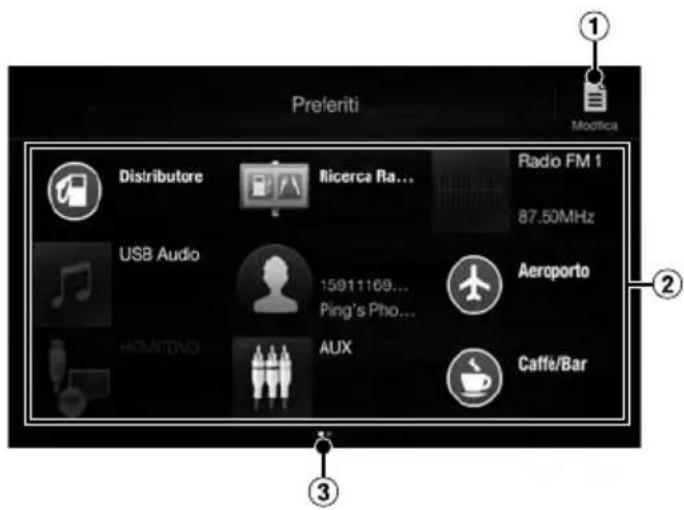

Esempio di schermata Preferiti

① Per visualizzare la schermata Modifica, che consente di registrarare funzioni o modificare i nomi.
2 Funzione registrata nei Preferiti
3 Indicatore della posizione della schermata Preferiti visualizzata al momento.

Per passare da una pagina all'altra è sufficiente scorrere verso sinistra o destra. É possible aggiungere fino a un massimo di 6 pagine.

Istruzioni per l'uso Registrazione di funzioni

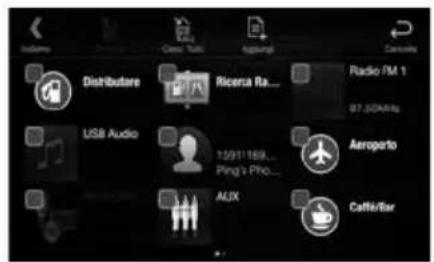

Registrazione di funzioni

1 Toccare [ ] (Modifica).

Nell'area superiore sinistra dell'icona di registrazione viene visualizzato un segno di spunta e viene visualizzata la modalità Modifica.

2 Toccare [] (Aggiungi).

Vengono visualizzate le funzioni da aggiungere (categorie).

3 Toccare la funzione daaggiungere (categoria).

4 Scegliere la funzione daaggiungere.

Per informazioni dettagliate fare riferimento a "Modica della schermata Preferiti" nelle Istruzioni per l'uso.

• É possibile aggiangere un massimo di 54 voci.
  Non è possibile registrarare una voce più di una volta.

5Dopo avecompletato le modifiche toccare [Indietro).
6 Dop che è stato visualizzato il messaggio di conferma toccare [OK].
7 Le modifiche sono state completable e viene visualizzata la schermata Preferiti.

• Se si tocca [ ] (Cancella) nelle si eseguono le modifiche, viene nuovamente visualizzata la precedente schermata Modifica dei Preferiti.

Android Auto (opzionale)

Android Auto è progettato per splificare l'uso delle app dal Telefono durante la guida. Naviga con Google Maps, ascolta le playlist o i podcast dalle tue app preferite e molto altro.

Scarica la App Android Auto dallo store Google Play prima di continuare.

Collega il loro Telefono compatible con Android per iniziare a usare Android Auto.

1 Premere il tasto MENU.

Viene visualizzata la schermata di menu.

2 Toccare [Android Auto].

Viene visualizzata la schermata Android Auto.

Per il funzionamento dettagliato di Android Auto, fare riferimento ad "Android Auto" nel Istruzioni per l'uso (CD-ROM).

Istruzioni per l'uso Apple CarPlay (opzionale)

Apple CarPlay (opzionale)

Apple CarPlay è un modo intelligente e sicuro per utilizzare il proprio iPhone in un veicolo. Apple CarPlay prende le cose che un utente desidera fare col proprio iPhone quando si trovava alla guida e le colloca sull'unità. É possibile otteneri istruzioni stradali, effettuare chiamate, inviare e ricevere messaggi e ascoltare musica, in una modalità che permette di restare concentrati sulla strada. Basta collegare il proprio iPhone all'unità e si è pronti.

Per informazioni dettagliate, fare riferimento al Istruzioni per l'uso (CD-ROM).

Premere VOICE per attivare la funzione Siri dell'iPhone.

Utilizzato la funzione Siri dell'iPhone è possible Telefonare, ascoltare musica, ecc.

Per controllare Apple CarPlay èanche possibileutilizzare il touchscreen.

Istruzioni per l'uso Alpine Connect App (opzionale) (solo X902D/X802D-U/INE-W710D)

Alpine Connect App (opzionale) (solo X902D/X802D-U/INE-W710D)

Scaricare un'app che supporti Alpine Connect sul proprioo smartphone, in modo da poterlo controllare dall'unità.

Alpine Connect App è scaricabile dall'App Store di Apple; gli utenti Android possono scaricarla da Google Play. Per maggiori informazioni, consultare il rivenditore Alpine.

Prima di queste operazioni, impostare Impostazioni Connettività o Alpine Connect su USB (iPhone) o Bluetooth (Android), a seconda dello smartphone collegato.

1 Lancio di Alpine Connect App.
2 Collegare lo smartphone all'unità.
3 Premere il tastingo MENU.

Viene visualizzata la schermata di menu.

4 Toccare [Alpine Connect].

Viene visualizzata la schermata di selezione Alpine Connect App.

5 Selezionare I'app desiderata.

Viene visualizzata la schermata dell'app selezionata.

Spotify è un servizio di distribuzione di musica in streaming non affiliato con Alpine. Ulteriori informazioni sono disponibili all'indirizzo http://www.spotify.com.

L'application Spotify è disponibile per telemoni iPhone e Android, visitare https://support).(com/ per le informazioni più recenti sulla compatibilità.

PerutilizzareSpotifymencreci siti trova alla guida,scaricare prima I'appSpotifysul proprioiPhone o dispositivo Android.La si puo scaricare sull'AppStoreiTuneso su GooglePlay. Scegliere un account GratisO Premium a pagamento,o alla app o sul site spotify.com.Un account Premium mette a dispositionsi maggiori funzioni,come l'ascolto offline.

• Questo prodotto integra il software Spotify, soggetto a licenze di terzi consultabili qui: www.spotify.com/connect/third-party-licenses.
• Per informazioni su paesi e regioni in cui è possible utilizzato Spotify, consultrare https://www.spotify.com/us/select-your-country/.

Istruzioni per l'uso Radio/RDS

Funzionamento della Radio/RDS

Pulsante di presezione

Toccare brevamente per visualizzare le stazioni preselezionate.

Toccare per almeno 2 secondi per memorizzare la stazione corrente tra le stazioni preselezionate.

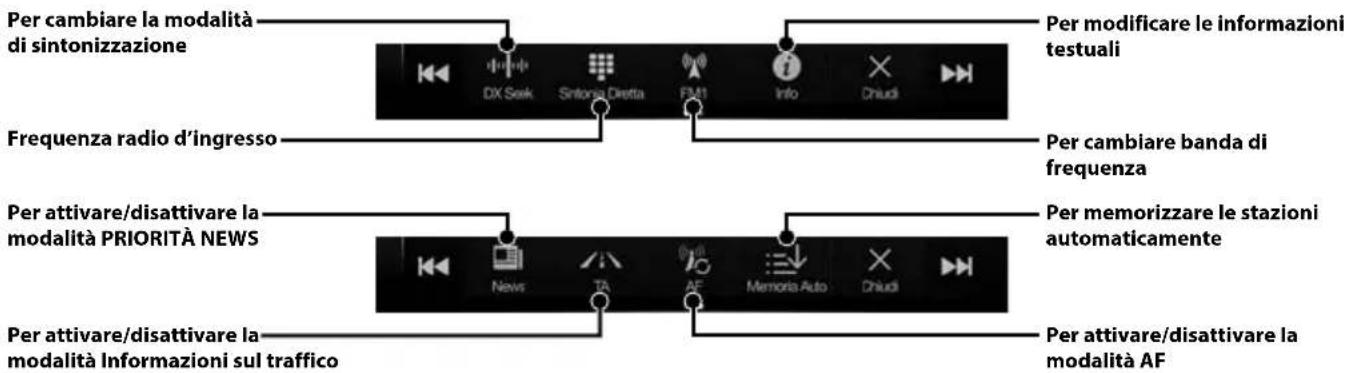

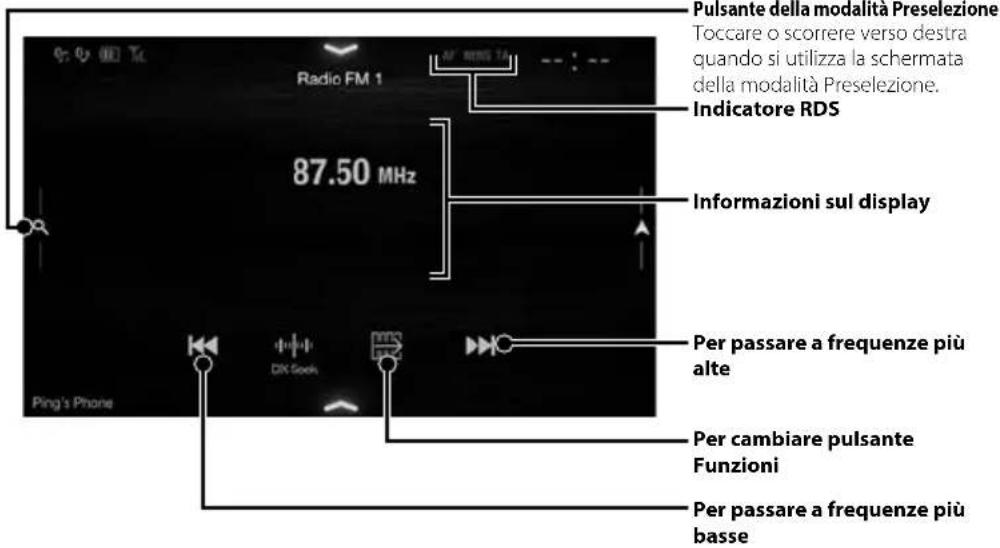

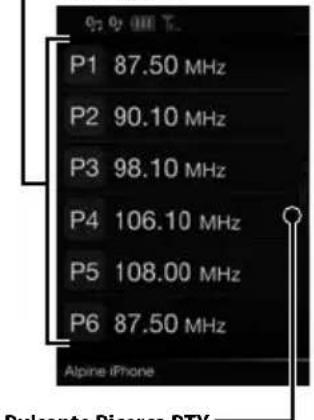

Schemata della modalità Preselezione

Scorrere verso destra quando si utilizes la schermata dell'elenco PTY.

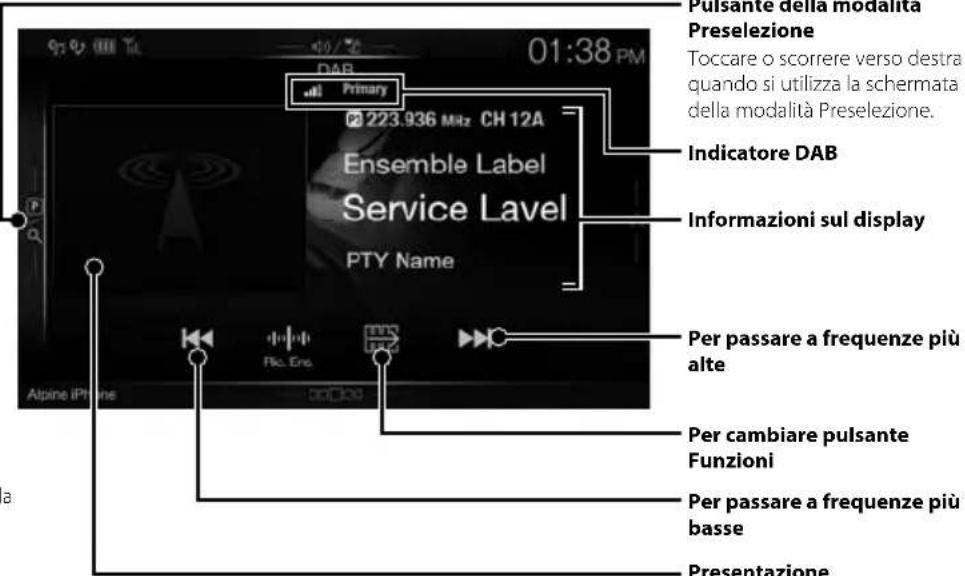

Funzionamento di DAB/DAB+/DMB

Pulsante di preselezione

Tocare brevamente per visualizzare il servizio preselezionato.

Toccare per almeno 2 secondi per memorizzare il servizio corrente tra le stazioni preselezionate.

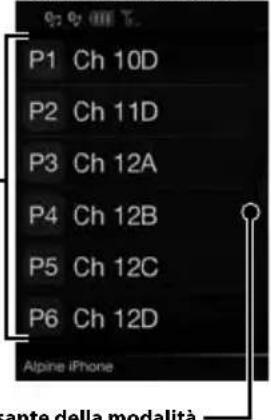

Schermata della

modalità Preselezione

Pulsante della modalità Ricerca completa Scorrere verso destra quando si utilizza la schermata dell'elenco Tutti i servizi. (E visualizzato l'elenco Tutti i servizi, Corrente o PTY)

Pulsante della modalità

Preselezione

Toccare o scorriere verso destra quando si utilizza la schermata della modalità Preselezione.

Indicatore DAB

Informazioni sul display

Per passare a frequenze più alto

Perambiare pulsante Funzioni

Per passare a frequenze più bassé

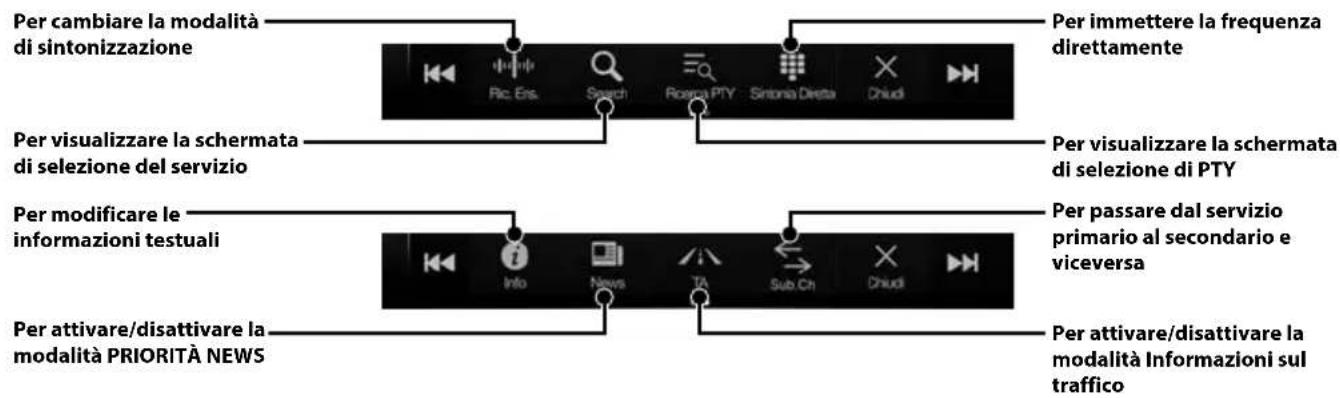

Presentazione

Vengono visualizzate le informazioni sul programma, le foto degli artisti e gli annunciabunicipali sincerizzati con la componente del servizio in corso di riscizione.*

* A seconda della componente del servizio in corso di ricezione, potrebbero non essere visualizzate.

Utilizzato di un'unità Flash USB (opzionale)

Illettore interno delsystema consente di riproduire file musicali (MP3/WMA/AAC/FLAC) e file video (AVI/MKV/ MP4) memorizzati in una chiavetta USB.

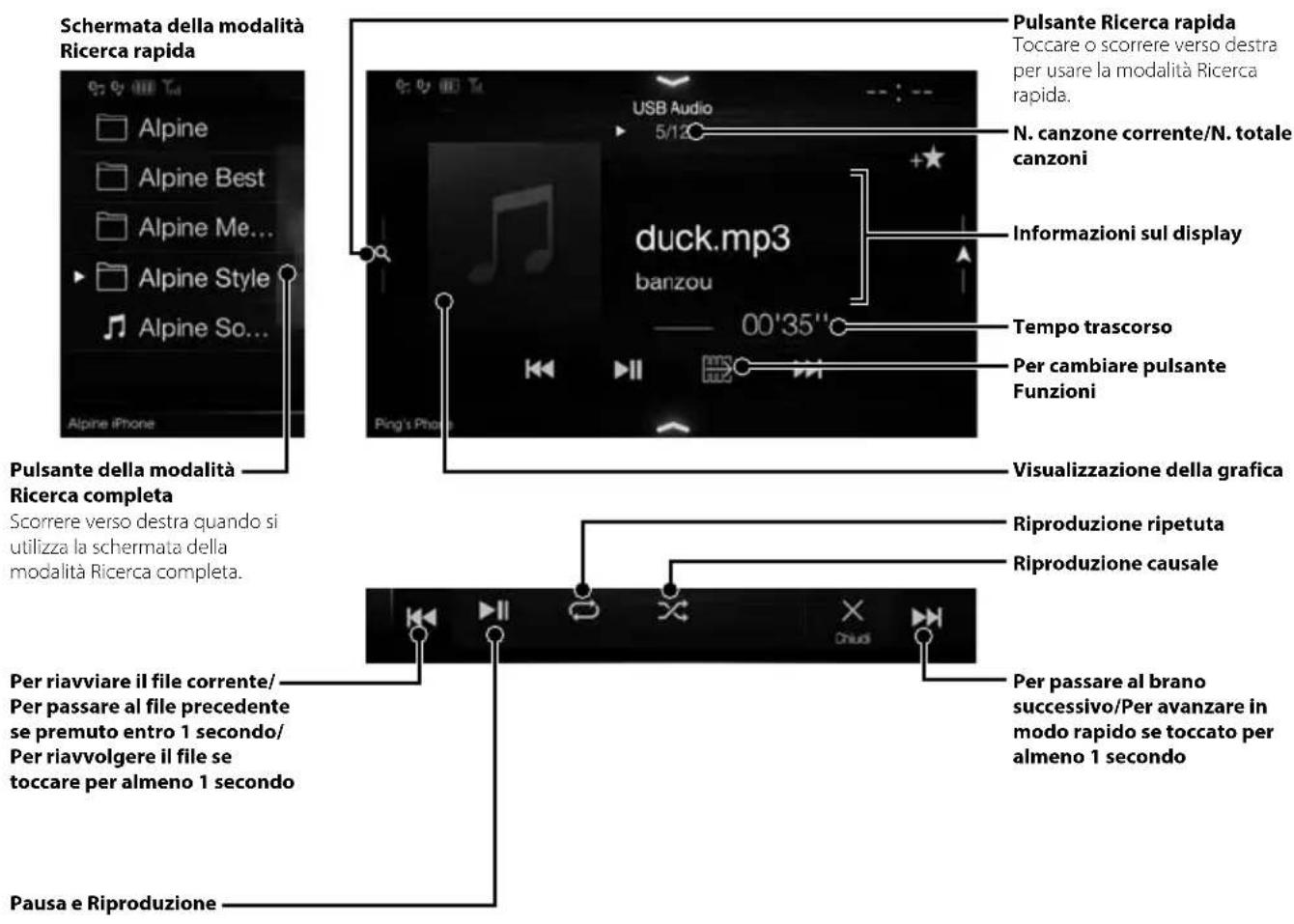

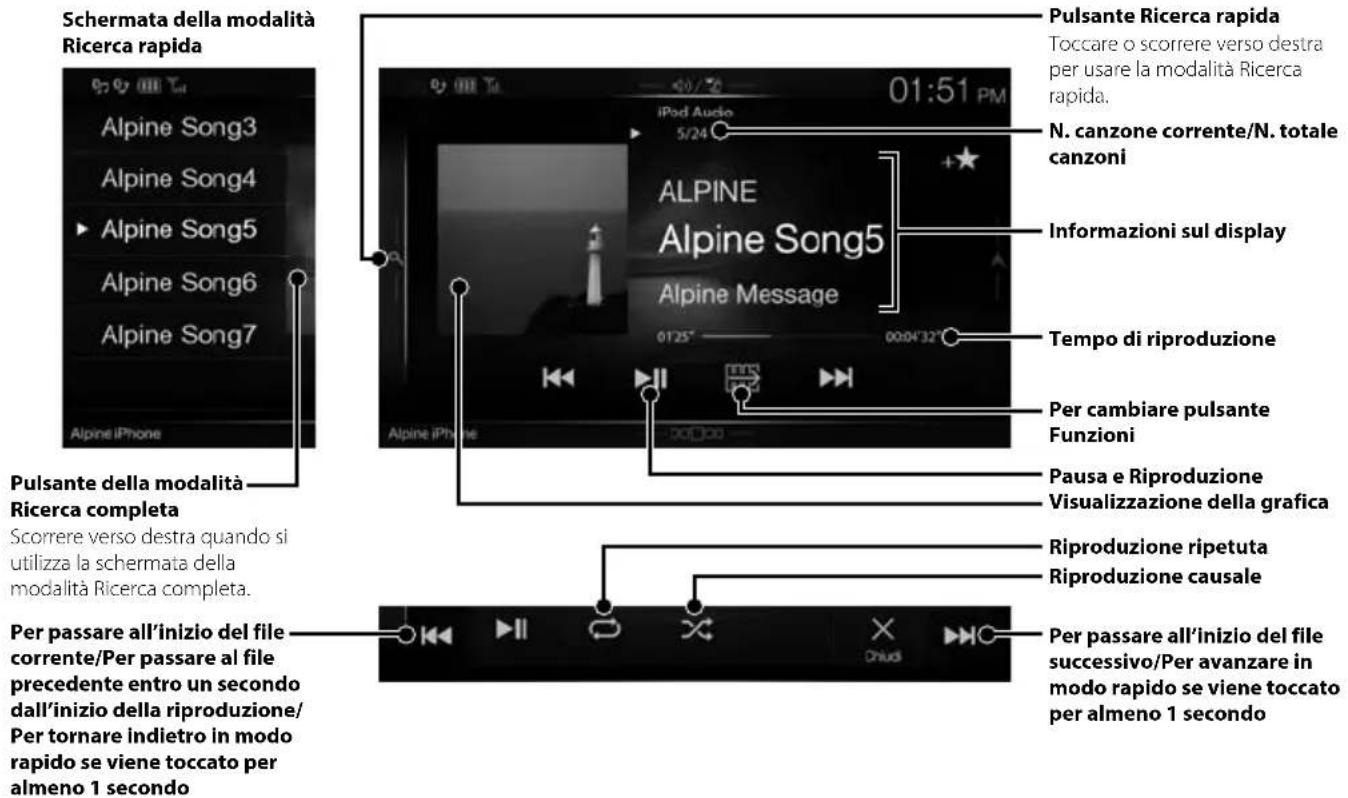

Esempio di schermata principale USB Audio

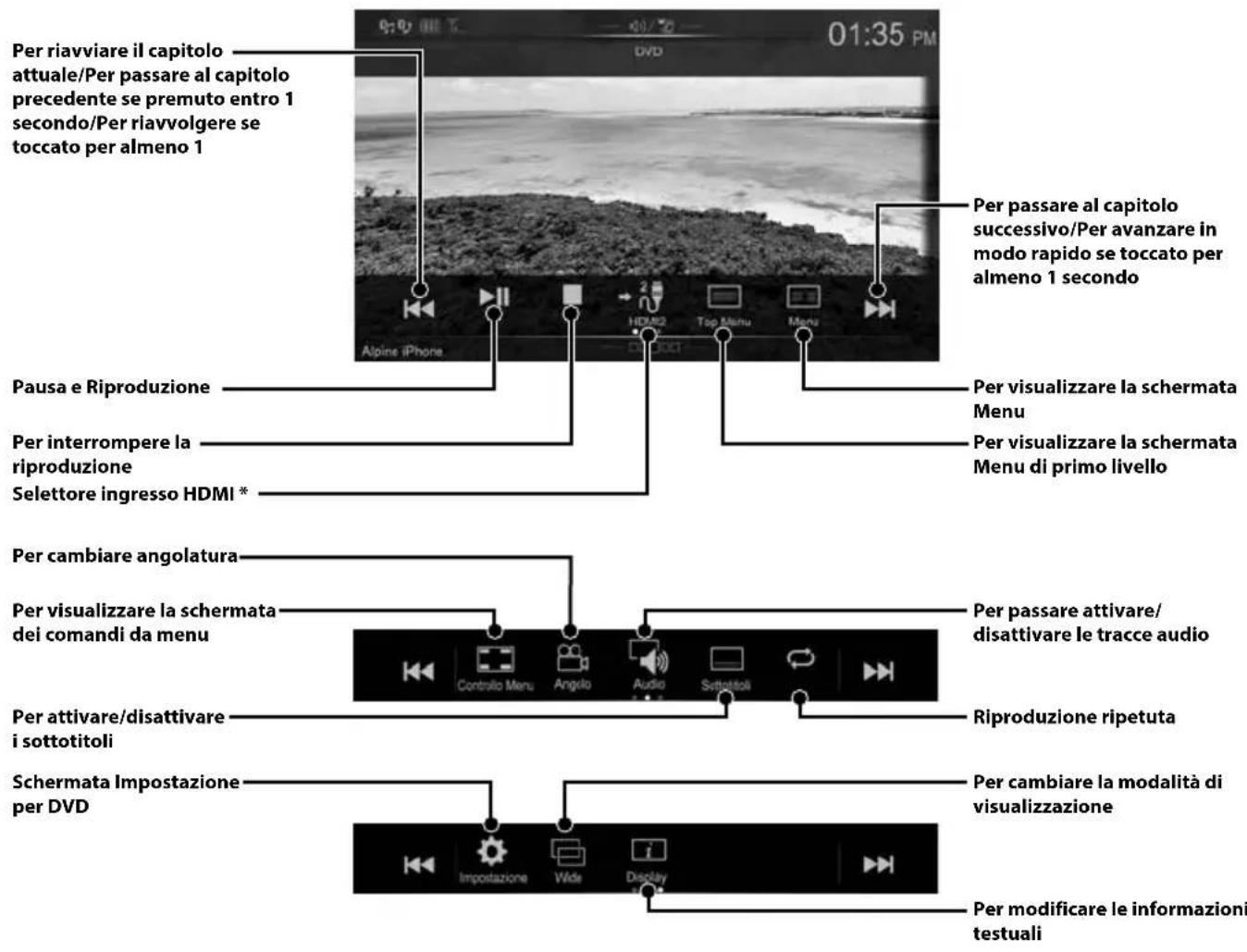

Utilizzato del disposativo HDMI (lettore DVD) (opzionale)

Se viene collegato un dispositivo DVE-5300 (lettore DVD) opzionale, è possibile controllarla dall'unità.

* Se si collega un modulo selettore HDMI opzionale, è possibile collegare due dispositivi HDMI. Se il selettore HDMI è impostato su "On" quando sono collegati due dispositivi HDMI, è visualizzato il tasto di selezione dell'ingresso HDMI. Il tasto visualizzato differisce a seconda delle impostazioni e dell'ingresso HDMI attualmente selezionato. Per informazioni dettagliate, fare riferimento a "Impostazione di HDMI" e "Attivazione/disattivazione del Selettore HDMI" nel ISTRUZIONI PER L'USO (CD-ROM).

Funzionamento con iPod/iPhone (opzionale)

A seconda del tipo di iPod/iPhone, erichiesto un cavo Lightning-USB (KCU-471i) venduto separamente.

Modalità audio

Ricerca di un file musicale (modalità Ricerca completa)

Per esempio: ricerca per Nome artista

1 Toccare [Artista] nella schermata della modalità Ricerca completa.

2 Toccare il nome dell'artista di interesse.

Viene visualizzata la schermata di ricerca degli album dell'artista selezionato.

Toccando [vicino all'artista selezionato verranno riprodotte tutte le canzoni di quell'artista.

3 Toccare il nome dell'album di interesse.

Vengono visualizzate tutte le canzoni comprese nell'album selezionato.

Toccando vicino all'album selezionato verranno riprodotte tutte le canzoni comprese in quell'album.

4 Toccare il nome della canzone di interesse.

Viene riprodotta la canzone selezionata.

Controllo del Telefono in vivavoce

L'unita cui collegare fino a due Telefoni vivavoce.

Se si collegano due Telefoni vivavoce all'unità, selezionare "Priorità Dispositivo Viva Voce" in "Impostazione di Bluetooth" per impostare l'ordine di precedenza. Per informazioni dettagliate, fare riferimento al manuale d'uso nella SEZIONE AUDIO VISIVA (CD-ROM).

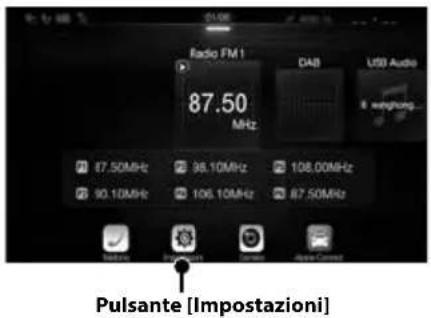

Connessione di un dispositivo compatible con Bluetooth (accoppiamento)

1 Toccare il pulsante [Impostazioni] nella schermata Menu.

2 Toccare [Bluetooth].

• Verificare che "Bluetooth" sia impostato su "On".

3 Toccare [Impostazioni Periferiche Bluetooth].

4 Toccare [] per cercare un nuovo dispositivo.

5 Toccare [ ] (Audio), [ ] (Vivavoce) o [Etrambi) per il dispositivo che si desidera connettere dall'elenco.

Audio: consente di utilizzato il dispositivo per la riproduzione audio.

Vivavoce: consente diutilizzare il dispositivo per chiamate in vivavoce.

Entrambi: consente di utilizzato il dispositivo sua per la riproduzione audio sua per chiamate in vivavoc.

6 Una volta completata la registrazione del dispositivo,iene visualizzato un messaggio e il dispositivo torna in modalità normale.

• E possiblere registrare fino a 5 telefoni cellulare compatibili con Bluetooth.
• La procedura di registrazione Bluetooth varia a seconda della versione del dispositivo e di SSP (Simple Secure Pairing). Se su quello dispositivo viene visualizzato un codice a 4 o 6 caratteri, immettere il codice utilizzato il dispositivo compatibile con Bluetooth. Se su quello dispositivo viene visualizzato un codice a 6 caratteri, verificare che lo stesso codice sia visualizzato sul dispositivo compatibile con Bluetooth, quindi toccare "Yes".

Risposta a una chiamata

1 Se si riceve una chiamata, si attiva la suoneria e viene visualizzata la schermata Chiamata in Arrivo.

2 Toccare la schermata di notifica Chiamata in Arrivo.

La chiamata ha inizio.

Toccare l'area delle informazioni della chiamata durante una chiamata fa passare alla schermata operativa del Telefono. Usare esta schermata per regolare il volume della voce, ecc.

Chiusura della chiamata

1 Toccare [ (Fine Chiamata).

La chiamata viene terminata.

Funzioni di mappa (solo X902D/X802D-U/INE-W710D)

Di seguito è riportata una panoramicica dei pulsanti e delle icone presenti nella schermata della mappa. Per informazioni dettagliate su但这a schermata consultare le Istruzioni per l'uso.

Menu Navigazione (solo X902D/X802D-U/INE-W710D)

Per accedere al menu Navigazione toccare sul bordo destro della schermata della mappa oppure scorrere verso sinistra. E possibileanche toccare il tasting

Percorso a più tapping

É possible définir il percorso sulla base di uno o più punti che deve comprendere. Inoltre è possible programmare un percorso indipendente alla posizione GPS attuale: è sufficiente impostare un nuovo punto di partenza.

Nuovo percorso

Consente di selezionare la destinazione immetterando un indirizzo o le relative coordinate, oppure selezionando un luogo, una località salvata o un percorso salvato. Permette inoltre di cercare tra le destinazioni recenti presenti nella cronologia.

Se è disponibile una connessione Internet, per trovare una destinazione è possibile utilizzatoanche l'opzione di ricerca on-line.

Accesso alla mappa

Toccare o scorrere verso destra.

Informazioni

Consente di accedere a opzioni aggintive e di controllare informazioni relative alla navigazione.

Setup

Consente di personalizzare le impostazioni delle funzioni del software di navigazione.

Impostazione di una destinazione (solo X902D/X802D-U/ INE-W710D)

Negli esempi che seguono è descritto come cercare una destinazione quando si selezione [Città/CAP] in [Indirizzo].

• E possibile restringere la ricerca partendo dal paese/regione selezionando [Paese/Regione].

1 Toccare [Nuovo percorso] nel menu Navigazione.

2 Toccare [Indirizzo].

3 Toccare [Citta/CAP].
4 Immettere il nome della città o il CAP.

• Toccare per visualizzare l'elenco dei possibili risultati.

5 Immettere il nome della via di interesse.

• Toccare: per visualizzare l'elenco dei possibili risultati.

6 Immettere il numero civico o la strada di intersezione.

Viene calcolo t il percorso e quindi viene visualizzata una mappa con l'intero percorso. In questa schermata è possibile controllare le informazioni sul percorso e percorsi alternativi.

7 Toccare [More] per modificare i parametri del percorso o toccare [Avvia navigazione] per iniziare il percorso.

Specifiche

SEZIONE MONITOR

Dimensioniello schermo 9^ (X902D/i902D)

8" (X802D-U)

7"INE-W710D/iLX-702D)

Tiplo LCD TN LCD di tipo trasparente

Sistema di funzionamento TFT a matrice attiva

Numero di elementi 1.152.000 pcs.

dell'immagine (800× 480× 3 RGB))

Numero effettivo di elementi dell'imagine

99% o piu

Sistema di illuminazione LED

SEZIONE SINTONIZZATORE FM

Gamma di sintonizzazione 87,5 - 108,0 MHz

Sensibilità utile mono 8,1 dBf (0,7 μV/75 ohm)

Sensibilità per 50 dB 12 dBf (1,1 μV/75 ohm)

Selettivita 80 dB

Rapporto segnale-rumore 65 dB

Separazione stereo 35 dB

Rapporto di cattura 2,0 dB

SEZIONE SINTONIZZATORE AM

Gamma di sintonizzatoe 531-1.602 kHz

Sensibilità utile 25,1 μV/28 dBf

SEZIONE SINTONIZZATORE LW

Gamma di sintonizzazione 153 - 281 kHz

Sensibilità (Standard IEC) 31,6 μV/30 dBf

SEZIONEDAB

Gamma di sintonizzazione BAND III

174,93-239,2 MHz

Gamma di sintonizzazione L-BAND

1.452,96-1.490,6MHz

Sensibilitätte utile -103 dBm

Rapporto segnale-rumore 95 dB

Separazione stereo 85 dB

SEZIONE USB

Requisiti USB USB 2.0

Consumo di corrente massimo 1.500mA (supporto CDP)

Classe USB USB (Classe Archivazione di Massa)

File System FAT16/32

Numero di canali 2 canali (Stereo)

Rispostainfrequency* 5-20.000Hz(±1dB)

Distorsione armonica totale 0,008% (a 1 kHz)

Gamma dinamica 95 dB (a 1 kHz)

Rapporto segnale-rumore 100 dB

Separazione tra canali 85 dB (a 1 kHz)

*1 La risposta in frequenza può variarare a seconda del software di codificata/velocità in bit.

SEZIONE HDMI

Formato di ingresso

720p/480p/480i/VGA

Formato in uscita

480p

SEZIONEGPS

Frequenza di ricezione GPS

1.575,42±1MHz

Sensibilità di ricezione GPS

-130 dB max.

SEZIONE Bluetooth

Specifica Bluetooth

Frequenza gamma

Potenza in uscita

Profilo

Bluetooth v3.0

2.402-2.480MHz

+4 dBm max. (Classe di potenza 2)

HFP (Hands-Free Profile)

OPP (Object Push Profile)

Requisiti di alimentazione

Temperatura di esercizio

Potenza massima in uscita

Livello di uscita audio

Preout (anteriore, posteriore):

14.4VCC

(11-16 V consentiti)

Da-20°C a + 60°C

50W×4

2V/10k ohm (max.)

Preout (subwoofer):

2V/10k ohm (max.)

Peso 1,54 kg (X802D-U)

Altezza 125 mm (X802D-U)

DIMENSIONI DEL FRONTALINO

Ampiezza 191 mm (X802D-U)

171 mm (INE-W710D/ILX-702D)

Altezza 121 mm (X802D-U)

96 mm (INE-W710D/ILX-702D)

Profondita 19mm

X902D/i902D é dimensionato unicamente per un determinato modello di auto.
- Dati i continui miglioramenti del prodotto, le specifiche e il design possonoambiare nella previa notifica.
- Il pannello LCDiene fabbricato utilizzando una Tecnologia di fabbricazione costruzione ad altissima precisione. Il rapporto di pixel effettivo è superiore a 99.99% : ciò significata che esiste una possibilità che lo 0.01% dei pixel sia sempre acceso o spento.

• Windows Media e il logo Windows logo sono marchi di fabbrica o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• Apple, iPhone, iPod e iPod touch sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti e in altri paesi. Apple CarPlay è un marchio di fabbrica di Apple Inc.
• L'utilizzo del logo Apple CarPlay indica che l'interfaccia di un veicolo utente soddisfa gli standard di prestazione Apple. Apple non è responsabile del funzionamento del presente veicolo o della sua conformitàagli standard normativi e di sicurezza. Si noti che l'uso di quello prodotto con un iPhone o iPod potrebbe influire sulle prestazioni della rete wireless.
• "Made for iPod" e "Made for iPhone" significano che un accessorio elettronico è stato specificamente progettato per essere collegato, rispettovamente, a un iPod o a un iPhone e la sua conformitàagli standard di prestazione Apple è stata certificata dallo sviluppatore. Apple non è responsabile del funzionamento di quello dispositivo e della sua conformitàagli standard normativi e di sicurezza. Si noti che l'uso di quello accessorio con un iPod o iPhone potrebbe influire sulle prestazioni wireless.
  Android e un marchio di fabbrica di Google Inc.
• Il dispositorio Android è realizzato o aggiornatoattraverso il lavoro creato e condiviso da Google eutilizzato in base alle condizioni descrirente nella Licenza di attribuzione Creative Commons 3.0.
• SPOTIFY e il logo Spotify logo sono fra i marchi registrati di Spotify AB.
• Il marchio Bluetooth® e i relativi loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e Alpine Electronics, Inc. utilizza tali marchi su licenza.
• I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing, LLC negli Stati Uniti e in altri paesi.

• La Tecnologia di codifica audio MPEG Layer-3 è utilizzata su licenza di Fraunhofer IIS e Thomson. La fornitura del presente prodotto concede una licenza esclusivamente per uso privato e non commerciale e non trasferisce alcuna licenza per l'uso del presente prodotto, né comprende alcun diritto di utilizzato per trasmissioni (terrestri, satellitari, via cavo e/o qualsiasi altri mezzo) di tipo commerciale (ovvero con generatione di profitti), trasmissioni/Streaming tramite Internet, intranet e/o altre tipi di rete, o per altri sistemi di distribuzione di contentuti in formato elettronico, quali applicazioni di pay-audio o audio-on-demand. Per tali usi è richiesta una licenza autonoma. Per informazioni dettagliate visitare il sito http://www.mp3licensing.com

• ©2006-2016 TomTom. All rights reserved. This material is proprietary and the subject of copyright protection, database right protection and other intellectual property rights owned by TomTom or its suppliers. The use of this material is subject to the terms of a license agreement. Any unauthorized copying or disclosure of this material will lead to criminal and civil liabilities.

Mappy6ydtBbIHCnEn, n OTo6pa3ntcKaKapTa, NOKa3bIBaIOUaB Becb MappyT. Nocne 3TOrO MoXHO 6ydt PPOBepNTb INHOpMauHOMappyTa n aIbTePHaTINBHbIe MappyTbl.

TexHnueckneXapaKTepeNCTmKn

MOHITOP

Pa3Mep əkpaHa 9"(X902D/1902D)

ALPINE ITALIA S.p.A.

Viale Cristoforo Colombo, 8

20090 Trezzano sul Naviglio Ml, Italy

Phone [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellon, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone [phone]

S/NO. LABEL

S/NO. LABEL

(X902D/i902D only)
