Tipo di prodotto	Lettore DVD portatile
Marca	Sony
Modello	DVP-FX980
Dimensioni (L × A × P)	236 × 44 × 170 mm
Peso	Circa 1 kg (con batteria)
Alimentazione	12 V CC 0,95 A (alimentatore di rete), 12 V CC 1,5 A (adattatore auto)
Consumo (riproduzione DVD)	6,5 W (con cuffie)
Schermo LCD	23 cm / 9 pollici, risoluzione 800 × 480, matrice attiva TFT
Batteria ricaricabile	Tempo di ricarica: circa 4 ore; autonomia: circa 4 ore
Formati disco supportati	DVD Video, DVD VR, VIDEO CD, CD audio, CD/DVD dati (MP3, JPEG, video)
Formati file supportati	MP3, JPEG, MPEG-4 (Simple Profile), Xvid
Connettività	Uscita A/V (minijack), presa cuffie stereo, porta USB tipo A
Funzioni principali	Riproduzione di dischi e file USB, schermo LCD integrato, telecomando, modalità di ripetizione, zoom, controllo genitori
Accessori inclusi	Alimentatore di rete, adattatore auto, adattatore audio/video, telecomando, pile
Manutenzione e pulizia	Pulire con un panno morbido asciutto; non usare solventi; non toccare la lente
Sicurezza	Prodotto laser classe 1; non esporre all'umidità; non aprire l'involucro
Riparabilità	Riparazioni solo da personale qualificato; ricambi presso il servizio post-vendita Sony

Domande frequenti - DVP-FX980 SONY

Come caricare la batteria del lettore?

Collegare l'adattatore CA al lettore. La spia CHARGE si accende durante la ricarica. La ricarica completa richiede circa 4 ore. Utilizzare il lettore spento per una carica ottimale.

Quali tipi di dischi posso riprodurre con questo lettore?

Il lettore supporta DVD Video, DVD VR, VIDEO CD, CD audio, e CD/DVD dati contenenti file MP3, JPEG o video (MPEG-4, Xvid). I dischi devono essere finalizzati.

Come posso collegare il lettore a un televisore?

Usare l'adattatore audio/video incluso. Collegarlo alla presa A/V OUT del lettore e collegare agli ingressi corrispondenti del televisore. Spegnere il lettore prima di collegare.

Perché lo schermo mostra punti neri o colorati?

È una proprietà strutturale del pannello LCD e non un malfunzionamento. Possono esserci punti che rimangono sempre accesi o spenti.

Cosa fare se il lettore non si accende?

Verificare che l'adattatore di rete sia collegato correttamente o che la batteria sia sufficientemente carica. Se la spia CHARGE lampeggia, la temperatura ambiente potrebbe essere inappropriata (ricarica tra 5°C e 35°C).

Come leggere file MP3 o JPEG da una chiavetta USB?

Collegare la chiavetta USB alla porta USB del lettore. Premere OPTIONS, selezionare "USB" con i tasti freccia, quindi confermare. Appare l'elenco dei file.

Posso usare il lettore in auto?

Sì, con l'adattatore per batteria auto incluso. Collegarlo alla presa accendisigari (12 V, polo negativo a massa). Usare il motore acceso per evitare di scaricare la batteria.

Come impostare il controllo genitori?

Dalla schermata delle impostazioni, selezionare "Controllo Genitori". Creare prima una password a 4 cifre, poi scegliere il livello di restrizione. Per riprodurre un disco protetto, inserire la password.

Cosa fare se il telecomando non funziona?

Verificare le pile (tipo AA) e la loro polarità. Assicurarsi che il telecomando sia puntato verso il sensore del lettore e che nessuna luce intensa interferisca.

Come pulire il lettore?

Pulire il cabinet con un panno morbido leggermente umido (detergente delicato). Per lo schermo LCD, usare un panno asciutto. Non usare mai solventi, detergenti per lenti o dischi di pulizia.

MANUALE UTENTE DVP-FX980 SONY

Selezione "S" o "No".

Predeterminato

Selezione "S" o "No".

Aä Ajuste De Idioma

Menu Pantalla

Per ridurre il pericolo di incendi o scosse elettriche non esporre questo apparecchio a pioggia o umidità.

Per evitare scosse elettriche, non aprire l'apparecchio. Per le riparazioni rivolgersi solo a personale qualificato.

Il cavo di alimentazione deve essere sostituito solo da personale qualificato.

Le pile o un apparecchio con le pile installate non devono essere esposti a calore eccessivo come la luce diretta del sole, il fuoco e così via.

Questo apparecchio appartiene alla categoria dei prodotti laser di CLASSE 1. Il contrassegno CLASS 1 LASER PRODUCT si trova nella parte inferiore dell'unità.

AVVERTENZA

L'uso di strumenti ottici insieme a questo prodotto può causare problemi agli occhi. Dato che il raggio laser usato in questo lettore CD/DVD è pericoloso per gli occhi, non cercare di smontare l'apparecchio. Per le riparazioni rivolgersi solo a personale qualificato.

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistemi di raccolta differenziata). Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste nella normativa applicabile (valido solo per l'Italia).

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistemi di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali.

In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; quello assicura che anche la pila al suo interno venga trattata correttamente.

Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo.

Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Non smontare o riadattare il lettore. Questa operazione potrebbe provocare scosse elettriche. Consultare il rivenditore Sony più vicino o il Sony Service Center per la sostituzione delle batterie ricaricabili, per controlli interni o riparazioni.

Precauzioni

Installare il sistema in modo tale che la spina principale possa essere immediatamente disconnessa dalla presa a muro in caso di necessità. Il lettore è collegato dall'alimentazione CA fino a quando non viene staccato alla presa, anche se il lettore è stato spento. Per evitare il pericolo di incendi o scosse elettriche, non collocare oggetti contenenti liquidi, quale un vaso, sull'apparecchio. - Una pressione sonora eccessiva dagli auricolari e dalle cuffie può provocare la perdita dell'udito.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e la sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

IMPORTANTE:

Avvertenza: Il lettore è in grado di visualizzare sullo schermo del televisore un fermo immagine o l'immagine di un'indicazione a schermo per un periodo di tempo indeterminato. Non visualizzare sul televisore tali tipi di immagini per periodi di tempo prolungati o evitare di causare danni irreversibili allo schermo del televisore. I televisori con schermo al plasma e i televisori a retroproiezione sono soggetti a tale rischio.

Per qualsiasi domanda o problema riguardante il lettore, rivolgersi al rivenditore Sony più vicino.

Informazioni su licenza, marchi commerciali e copyright

• Prodotto su licenza dei Dolby Laboratories. Dolby e doppia-D sono marchi depositati della Dolby Laboratories. DVD Logo è un marchio registrato di DVD Format/Logo Licensing Corporation.
• Tecnologia e brevetti di codifica audio MPEG Layer-3 concessi in licenza da Fraunhofer IIS e Thomson.
• Tutti gli altri marchi commerciali sono proprietà dei rispettivi possessori.
• Questo prodotto è concesso in licenza secondo la licenza del portafoglio brevetti MPEG-4 VISUAL per uso personale e non commerciale per decodificare video in conformità con lo standard MPEG-4 VISUAL ("MPEG-4 VIDEO") codificato da un consumatore impegnato in attività personali e non commerciali e/o ottenuto da un fornitore di video che disponga della licenza concessa da MPEG LA necessaria per fornire MPEG-4 VIDEO. Nessuna licenza viene concessa o è implicata per altri usi. È possibile ottenere da MPEG LA, LLC. ulteriori informazioni incluse quelle relative a usi promozionali, interni e commerciali e alla concessione in licenza. Consultare il sito http://www.mpegl.com

Informazioni sul presente manuale

• Nel presente manuale, la parola "disco" viene utilizzata come riferimento generale ai DVD o CD, tranne quando diversamente indicato dal testo o dalle illustrazioni. Le icone come DVD, inserite nella parte alta delle spiegazioni, indicano il tipo di media che può essere utilizzato con la funzione ivi descritta. Per maggiori dettagli, vedi "Formati riproducibili" (pagina 21).
• Le informazioni FONDAMENTALI (per evitare manovre errate) sono indicate nell'icona 1. Le informazioni UTILI (consigli e altre informazioni utili) sono indicate nell'icona 2.

Indice

ATTENZIONE 2

Indice delle parti e dei comandi 5

Operazioni preliminari 8

Controlli degli accessori 8

Caricamento del pacco batteria 8

Utilizzo dell'adattatore per batteria d'auto 9

Connessione al TV 10

Riproduzione 11

Riproduzione dei dischi 11

Riproduzione di MP3, JPEG e file video 13

Regolazione della dimensione e della qualità delle immagini 14

Impostazioni e regolazioni 15

Utilizzo della visualizzazione Impostazione 15

Informazioni supplementari 17

Risoluzione dei problemi 17

Precauzioni 19

Formati riproducibili 21

Caratteristiche tecniche 23

Indice delle parti dei comandi

Le funzioni disponibili possono differire in base al disco o alla situazione.

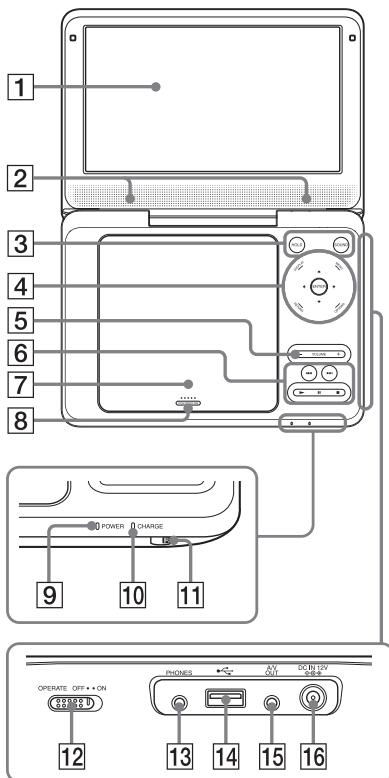

Lettore

I pulsanti VOLUME + e (riproduzione) hanno un puntino tattile. Utilizzare il puntino tattile come riferimento quando si aziona il lettore.

Pannello LCD (pagina 11) 2 Altoparlante 3 HOLD

Impedisce attività accidentali dei pulsanti se premuto per più di due secondi.

Tutti i pulsanti sul lettore sono bloccati, ma rimangono attivi quelli sul telecomando.

SOUND (suono)

Passa a una delle 4 modalità del suono ogni volta che viene premuto.

4 DISPLAY

Visualizza le informazioni sulla riproduzione e cambia la modalità di riproduzione (pagina 12).

MENU

Visualizza il menu del DVD VIDEO. Quando riproduce un file JPEG, avvia una presentazione (pagina 13).

←/↑/↓/→

Spostarsi all'interno della schermata e selezionare una voce.

ENTER

Seleziona la voce evidenziata.

RETURN

Torna alla visualizzazione precedente.

OPTIONS

Visualizza il menu opzioni.

• disco/USB (pagina 14)
• Modo LCD (pagina 14)
• Impostazione (pagina 15)
• Menu/Menu Principale: visualizza il menu/menu principale del DVD VIDEO.
• Originale/Play List: seleziona "Originale" o "Play List" del DVD VR.

5 VOLUME (volume suono) +/-

Regola il volume.

Va al capitolo, traccia o file precedente/seguente.

Solo i pulsanti sul lettore hanno le seguenti funzioni.

• Quando premuto per più di un secondo durante la riproduzione, riavvolge/avanza velocemente (▲/ ►►). Premere ripetutamente per cancellare la velocità.
• Quando premuto per più di un secondo durante la pausa, riavvolge/avanza lentamente (◄/ ►). Premere ripetutamente per cancellare la velocità. (La riproduzione lenta di riavvolgimento è solo per DVD. La riproduzione lenta di avanzamento è disponibile per DVD, VIDEO CD e file video).

(riproduzione) (pagina 11)

Avvia o riavvia la riproduzione.

(pausa) (pagina 11)

Mette in pausa o riavvia la riproduzione.

(stop) (pagina 11)

Interrompe la riproduzione.

7 Coperchio portadisco (pagina 11) 8 PUSH OPEN/CLOSE (pagina 11) Apre e chiude il coperchio del disco. 9 Indicatore POWER 10 Indicatore CHARGE (pagina 8) 11 (sensore del telecomando) 12 Interruttore OPERATE (pagina 11)

Consente di accendere e spegnere l'unità.

Presa PHONES (cuffie) Presa USB (tipo A) (pagina 14)

Collegare a questa presa un dispositivo USB.

Presa A/V OUT (uscita audio/video) (pagina 10) Presa DC IN 12V (pagina 8, 9)

Collegare l'adattatore di corrente alternata (CA) o l'adattatore per automobile.

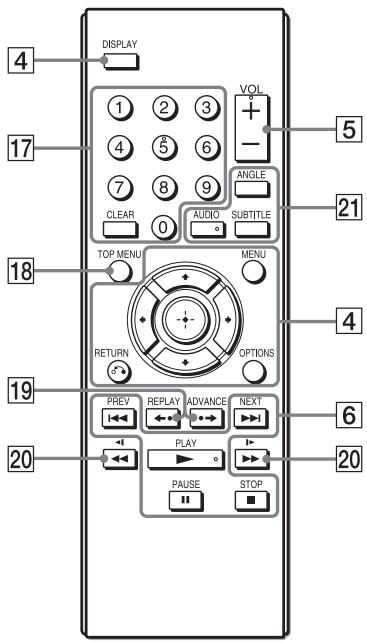

Telecomando

I pulsanti VOL+, il numero 5, e AUDIO hanno un puntino tattile. Utilizzare il puntino tattile come riferimento quando si aziona l'apparecchio.

17 Pulsanti numerici

Per inserire il numero dei titoli/capitoli, ecc.

CLEAR (cancella)

Cancella la casella di immissione.

18 TOP MENU (menu principale)

Visualizza il menu principale del DVD VIDEO.

19 ← REPLAY/ → ADVANCE

Riproduce una scena breve con avanzamento veloce della scena corrente (solo DVD).

20 (scansione/lento)

• Se premuto durante la riproduzione esegue il riavvolgimento veloce/avanzamento veloce. Premere ripetutamente per cambiare la velocità.
• Se premuto durante la riproduzione esegue la riproduzione lenta. Premere ripetutamente per cambiare la velocità. (La riproduzione lenta di riavvolgimento è solo per DVD. La riproduzione lenta di avanzamento è disponibile per DVD, VIDEO CD e file video).

21 ANGLE (angolaz.)

Cambia le angolazioni registrate su un DVD VIDEO.

AUDIO

Cambia la lingua registrata su un DVD VIDEO ogni volta che viene premuto. Quando riproduce un CD o VIDEO CD, passa a stereo e monoaurale.

SUBTITLE (sottotitolo)

Cambia i sottotitoli registrati su un DVD VIDEO ogni volta che viene premuto.

Operazioni preliminari

Controlli degli accessori

Verificare la presenza delle parti seguenti:

• Adattatore di rete (CA) (1)
• Adattatore per batteria d'auto (1)
• Adattatore audio/video (1)
• Comando remoto (telecomando) (1)
• Batterie (2) R6 (size AA)

Preparazione del telecomando

Inserire le due batterie R6 (size AA) facendo corrispondere i terminali ⊕ e ⊖ delle batterie ai segni all'interno del comparto.

Caricamento del pacco batteria

Caricare la batteria ricaricabile prima di utilizzare il lettore per la prima volta o quando la batteria è scarica.

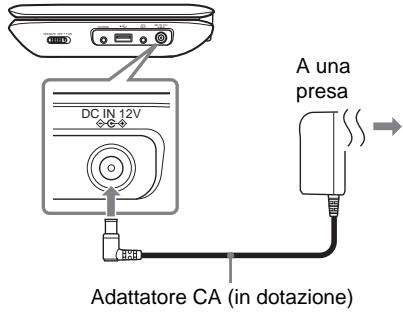

1 Collegare l'adattatore di rete CA.

L'indicatore CHARGE (carica) si accende durante la ricarica.

Caricare la batteria a temperatura ambiente compresa tra 5°C e 35°C.

Tempo di ricarica e tempo di riproduzione

Tempo di ricarica: circa 4 ore

Tempo di riproduzione: circa 4 ore

I tempi indicati sono calcolati sulla base delle seguenti condizioni:

• Tempo di ricarica
• temperatura normale (20°C) - spento
• Tempo di riproduzione - temperatura normale (20°C) - uso con cuffie
• retroilluminazione al minimo

A seconda della temperatura ambiente o delle condizioni della batteria ricaricabile, il tempo di ricarica potrebbe essere maggiore o il tempo di riproduzione potrebbe essere minore.

Per controllare il livello della batteria

Quando si ferma il lettore, sullo schermo appare l'indicatore di batteria. Se la batteria è esaurita, appare o

l'indicatore CHARGE (carica) lampeggia.

Utilizzo dell'adattatore per batteria d'auto

L'adattatore per batteria d'auto (in dotazione) è dedicato alla batteria a 12 V, massa negativa (non utilizzato con una batteria d'auto a 24 V, con massa positiva).

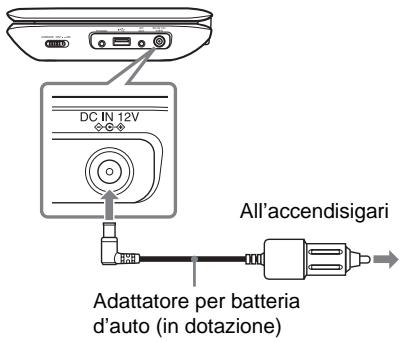

1 Collegare l'adattatore per batteria d'auto.

Dopo l'utilizzo del lettore nell'auto

Scollegare l'adattatore per batteria d'auto dalla presa dell'accendisigari.

• Il conducente non deve collegare o scollegare l'adattatore per batteria d'auto durante la guida.
• Sistemare il cavo in modo che non interferisca con il conducente. Inoltre, non collocare il pannello LCD in una posizione visibile al conducente.
• Pulire la presa dell'accendisigari. Se la presa è sporca, potrebbero verificarsi problemi nei contatti o malfunzionamenti. Utilizzare l'adattatore quando il motore dell'auto è avviato. Se utilizzato a motore spento, la batteria dell'auto potrebbe esaurirsi.
• Non lasciare il lettore o gli accessori all'interno dell'auto.

Connessione al TV

Le immagini possono essere visualizzate su TV e monitor.

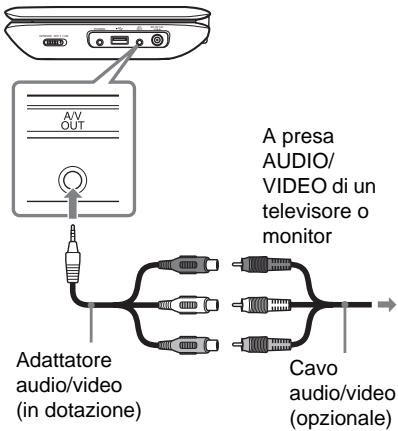

1 Collegare il lettore al televisore o monitor utilizzando l'adattatore audio/video (in dotazione).

• Fare riferimento alle istruzioni fornite con il dispositivo da collegare.
• Prima di connettere, spegnere il lettore.

Riproduzione dei dischi

DVD Video

DVD VR

VCD

CD

DATA

Per i dischi riproducibili, vedere "Formati riproducibili" (pagina 21).

Caricare la batteria in anticipo o collegare l'adattatore di rete CA.

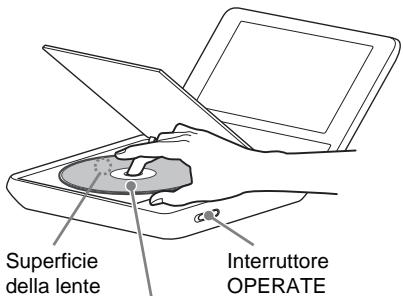

1 Aprire il pannello LCD e accendere il lettore. 2 Premere PUSH OPEN/CLOSE per aprire il coperchio del disco e inserire il disco.

Spingere il disco con il lato di riproduzione rivolto verso il basso finché non scatta in posizione. Non toccare la superficie della lente.

Lato di riproduzione a faccia in giù

3 Chiudere il coperchio del disco e premere.

La riproduzione ha inizio.

In funzione del tipo di disco, potrebbe apparire un menu sullo schermo.

Premere ← / / / → per selezionare la voce e premere ENTER.

Note sul salvaschermo

L'immagine del salvaschermo appare quando si lascia il lettore in pausa o in modalità arresto per più di 15 minuti.

L'immagine scompare premendo un tasto. Per impostare il "Salvaschermo", vedi pagina 16.

• Il lettore entra in standby dopo 15 minuti di salvaschermo. Premere per uscire dalla modalità standby.

Per riprendere la riproduzione dal punto in cui è stato fermato il disco (Riprendi riproduzione) DVD video DVD-VR VCD CD

Premendo nuovamente dopo avere fermato la riproduzione, il lettore avvia la riproduzione dal punto in cui è stato premuto.

• In funzione del punto di arresto, Riprendi riproduzione potrebbe non avviarsi esattamente dallo stesso punto.
• Il punto di arresto viene cancellato quando:
• si apre il coperchio del disco
• si preme OPTIONS e si seleziona USB.

Riproduzione di VIDEO CD con funzioni PBC VCD

Quando si inizia a riprodurre un VIDEO CD con funzioni PBC (comandi di riproduzione), appare il menu. Per impostare "PBC", vedi pagina 16.

Utilizzo della visualizzazione delle informazioni di riproduzione

DVDVideo

DVDVR

VCD

CD

È possibile controllare le informazioni sulla riproduzione e cancellare la modalità di riproduzione.

Per inserire i numeri, utilizzare il telecomando.

1 Premere DISPLAY durante la riproduzione di un disco.

Esempio: durante la riproduzione di un DVD VIDEO

Voci

2 Selezionare e regolare ciascuno dei seguenti elementi premendo freccia su/giù ed ENTER.

Titolo*2 - Capitolo*2 Audio Sottotitolo Angolaz.*2 - Tempo T. (tempo del titolo) - Tempo C. (tempo del capitolo) Ripetizione Ripetizione A-B*3 - Tempo Disp. (visualizzazione tempo)

*1 Quando viene riprodotto un DVD (modalità VR), viene visualizzato "PL" (Playlist) o "ORG" (Originale) aggiunto al numero del titolo.

È anche possibile selezionare il numero usando ↑/↓.

*3 Selezionare "Imposta" e premere ENTER. Selezionare il punto A e il punto B premendo ENTER.

• Quando viene riprodotto un CD o VIDEO CD, vengono visualizzati solo gli elementi disponibili.
• In funzione del disco, potrebbe non essere possibile impostare alcuni elementi.
• L'impostazione Ripetizione sarà annullata durante la Ricerca titolo o Ricerca capitolo.

Per spegnere il display.

Premere DISPLAY o RETURN.

Riproduzione di MP3, JPEG e File Video DATA

Per i file riproducibili, vedere "Formati riproducibili" (pagina 21).

Quando si inserisce un formato DATA, appare l'elenco degli album. Secondo il disco, la riproduzione si avvia automaticamente.

1 Premere ↑/↓ per selezionare l'album, quindi premere ENTER.

Esempio: L'elenco dei file MP3

2 Premere ↑/↓ per selezionare il file, quindi premere ENTER.

La riproduzione inizia dal brano selezionato.

Riproduzione di file JPEG

Per ruotare un'immagine JPEG

Premere ←/↑/↓/→ durante la visualizzazione dell'immagine. Ruota tutti i file.

←/→: Ruota l'immagine di 90 gradi in senso orario/antiorario. ↑/↓: Inverte l'immagine verticalmente (alto e basso) o orizzontalmente (sinistra e destra).

Per visualizzare l'elenco delle miniature

Premere MENU.

I file immagine nell'album appaiono in 12 schermate.

Per visualizzare una presentazione

Selezionare "Slide Show" (presentazione) nell'elenco di miniature e premere ENTER.

Per uscire dall'elenco delle miniature

Premere MENU per tornare all'elenco di album.

Riproduzione dei dati su un dispositivo USB

1. Collegare un dispositivo USB alla presa USB.

Dispositivo USB

2. Premere OPTIONS. 3. Premere ↑/↓ per selezionare "USB", quindi premere ENTER.

Per scollegare il dispositivo USB

Premere OPTIONS per selezionare "Disco" e premere ENTER, quando si disconnette il dispositivo USB.

• Non scollegare il dispositivo USB quando l'indicatore di accesso è lampeggiante. Ciò può comportare il danneggiamento o la perdita dei dati.
• I dispositivi USB che possono connettersi al lettore sono lettori a memoria flash e fotocamere a fermo immagine. Non possono essere collegati altri dispositivi (hub USB, ecc.). Quando viene collegato un dispositivo non supportato, appare un messaggio di errore.
• Alcuni dispositivi USB potrebbero non funzionare con questo lettore.
• Il lettore può riconoscere i dispositivi Mass Storage Class (MSC) compatibili FAT.
• Impostare LUN su una fotocamera digitale per "Single" (singolo). Consultare le istruzioni fornite con la fotocamera digitale.

Regolazione della dimensione e della qualità delle immagini

DVD Video DVD-VR VCD DATA

È possibile regolare l'immagine visualizzata sullo schermo LCD.

1 Premere OPTIONS. 2 Premere / per selezionare "Modo LCD", quindi premere ENTER. 3 Selezionare e regolare ciascuno dei seguenti elementi premendo ← / / / → ed ENTER.

• Aspetto LCD: Modifica della dimensione delle immagini. Retroilluminazione: Regola la luminosità.
• Contrasto: Regola la differenza tra zone scure e chiare. Tinta: Regola il bilanciamento dei colori rosso e verde.
• Colore: Regola la saturazione dei colori.
• Predefinito: Riporta tutte le impostazioni ai valori predefiniti di fabbrica.

Per spegnere il menu.

Premere OPTIONS o RETURN.

#

In funzione del disco, le dimensioni selezionabili sono come.

Utilizzo della visualizzazione Impostazione

Per cancellare le impostazioni del lettore.

Le impostazioni predefinite vengono sottolineate.

Alcuni dischi hanno impostazioni di riproduzione memorizzate che sono prioritarie.

1 Premere OPTIONS quando il lettore è in modalità di arresto.

Durante Riprendi riproduzione non è possibile utilizzare la visualizzazione impostazione. Premere ■ due volte e premere OPTIONS.

2 Premere / per selezionare "Impostazione", quindi premere ENTER.

3 Premere / per selezionare la categoria di impostazione, quando premere ENTER.

:Generale

: Impostazione Audio

: Impostazione Lingua

: Protezione

4 Selezionare e regolare ciascuno dei seguenti elementi premendo / ed ENTER.

Per disattivare la visualizzazione impostazione

Premere OPTIONS o RETURN.

Generale

Schermo TV (solo DVD)

4:3 Pan Scan	Selezionare questa modalità se si collega un teilevisore 4:3. Visualizza automaticamente un'immagine panoramicà sull'intero schermo ed eliminata le parti eccidenti.
4:3 Letter Box	Selezionare questa modalità se si collega un teilevisore 4:3. Visualizza un'immagne panoramicà con bande sulla parte superiore e inferiore dello schermo.
16:9	Selezionare questa modalità se si collega un teilevisore con schermo panoramicico o con una funzione panoramicà.

Contrass. Angolaz. (solo DVD VIDEO)

Visualizza il contrassegno di angolazione quando è possibile modificare le angolazioni di visione durante la riproduzione di DVD registrati con angolazioni multiple.

Selezionare "On" o "Off".

Salvaschemo

Appare l'immagine del salvaschermo. Per questa funzione, vedere pagina 11.

Selezionare "On" o "Off".

PBC (solo VIDEO CD)

Questa funzione è disponibile per VIDEO CD con funzione PBC (comandi di riproduzione). Per questa funzione, vedere pagina 11.

Selezionare "On" o "Off".

Predefinito

Ciascuna funzione torna alle impostazioni di fabbrica originali. Ricordare che tutte le impostazioni verranno perse.

Impostazione Audio

Audio DRC (solo DVD)

Rende più chiaro il suono quando si abbassa il volume durante la riproduzione di un DVD conforme a "Audio DRC" (Dynamic

Range Control).

Selezionare "On" o "Off".

Impostazione Lingua

Cambia la lingua visualizzata sullo schermo.

Menu disco (solo DVD VIDEO)

Cambia la lingua del menu del disco.

Sottotitolo (solo DVD VIDEO)

Cambia la lingua dei sottotitoli.

Audio (solo DVD VIDEO)

Cambia la lingua della colonna sonora.

Protezione

È possibile limitare la riproduzione dei DVD che hanno la funzione di controllo parentale.

Per questa impostazione, utilizzare il telecomando.

♠ Password (solo DVD VIDEO)

Inserire o modificare la password. Impostare una password di 4 cifre.

Per modificare la password

Selezionare "Password" premendo ↑/↓ e premere ENTER. Selezionare "Cambia" e premere ENTER. Inserire la password corrente e la nuova password.

In caso di password dimenticata

Inserire "1369" per la password corrente.

♠ Protezione (solo DVD VIDEO)

Impostare il livello di limitazione. Minore è il valore dell'impostazione, più rigida è la limitazione.

Per impostare il controllo parentale, è necessario prima impostare la password.

Per impostare il controllo parentale

Selezionare "Protezione" premendo ↑/↓ e premere ENTER. Selezionare il livello di limite e premere ENTER. Inserire la password.

Per riprodurre un disco per cui è stata impostata il controllo parentale

Inserire il disco e premere ▶. Viene visualizzata la schermata di inserimento della password. Inserire la password.

Informazioni supplementari

Risoluzione dei problemi

Se durante l'utilizzo del lettore si riscontrano le seguenti difficoltà, attenersi a questa guida sulla risoluzione dei problemi per correggere l'anomalia prima di richiedere l'assistenza tecnica. Nel caso il problema persista, rivolgersi al rivenditore Sony più vicino.

Alimentazione

L'alimentazione non si accende.

→ Verificare che l'adattatore di rete CA sia collegato saldamente (pagina 8). → Verificare che la batteria ricaricabile sia sufficientemente carica (pagina 9).

La batteria non si carica o impiega troppo tempo per ricaricarsi.

→ Se l'indicatore CHARGE lampeggia mentre l'adattatore CA di rete è connesso, è probabile che la temperatura ambiente non sia adeguata. Caricare la batteria a temperatura ambiente compresa tra 5°C e 35°C. La ricarica richiede più tempo se il lettore è acceso. Prima di caricarla, spegnere il lettore. → Se non si è utilizzato il lettore per più di un anno, la batteria potrebbe essersi danneggiata. Consultare il rivenditore Sony più vicino.

Immagine

Appaiono punti neri e sul display LCD rimangono quelli rossi, blu e verdi.

→ Si tratta di una proprietà strutturale del display LCD e non di un malfunzionamento.

Suono

Suono assente.

Il lettore è in modalità di pausa o di riproduzione lenta. → Il lettore è in modalità di avanzamento veloce o riavvolgimento veloce.

Funzionamento

Nessun effetto alla pressione dei pulsanti.

Premere HOLD per più di due secondi per attivare la funzione del pulsante (pagina 5). La funzione HOLD è annullabile spegnendo il lettore.

Il disco non viene riprodotto.

→ Se il disco è inserito al contrario, appare il messaggio "Nessun Disco" o "Impossibile riprodurre questo disco". Inserire il disco con il lato di riproduzione verso il basso (pagina 11). Il disco non è inserito fino a quando non scatta in posizione (pagina 11). Il disco è sporco o danneggiato (pagina 21). Il disco non viene riprodotto. Verificate che il codice regionale coincida con il lettore e che il disco sia stato finalizzato (pagina 21). → È stata impostata la Protezione. Cambiare le impostazioni (pagina 16). Si è formata dell'umidità all'interno del lettore (pagina 19).

Il disco non avvia la riproduzione dall'inizio.

La Riproduzione ripetuta (pagina 12) è selezionata. → È attiva la funzione Riprendi riproduzione (pagina 11). → La playlist del disco creata viene automaticamente riprodotta. Per riprodurre i titoli originali, premere due volte , poi OPTIONS per impostare "Originale".

Viene visualizzato e il lettore non esegue i comandi relativi al pulsante. → In funzione del disco, potrebbe non essere possibile svolgere alcune operazioni. Consultare il manuale d'uso fornito con il disco.

Appare la scritta "Copyright Lock" e lo schermo diventa blu durante la riproduzione di un DVD (modalità VR).

→ Quando vengono riprodotte delle immagini che contengono i segnali di protezione del copyright, potrebbe apparire una schermata blu al posto dell'immagine (pagina 21).

Il telecomando non funziona.

→ Le batterie del telecomando sono scariche. Il telecomando non è puntato verso il sensore remoto sul lettore. → La luce diretta del sole o una forte illuminazione colpisce il sensore del telecomando.

Non è possibile riprodurre il file MP3, JPEG o video (pagina 22).

→ Il formato del file non è conforme. L'estensione non è conforme. → Il file è danneggiato. La dimensione del file è eccessiva. → Se il file selezionato non è supportato, appare la scritta "ERRORE DI LETTURA DATI" e il file non viene riprodotto. A causa della tecnologia di compressione utilizzata per i file video, l'avvio della riproduzione potrebbe richiedere un po' di tempo.

Il lettore non funziona correttamente o non si spegne.

→ Se in presenza di elettricità statica, ecc., il lettore funziona in modo anomalo, portare l'interruttore OPERATE su "OFF" e scollegare l'adattatore di rete per 30 secondi.

Attacco

Sul dispositivo collegato non c'è alcuna immagine o suono.

Ricollegare saldamente il cavo di collegamento (pagina 10). → Il cavo di collegamento è danneggiato. → Verificare il collegamento con il televisore o l'amplificatore.

USB

Il lettore non riconosce il dispositivo USB collegato al lettore.

→ Ricollegare saldamente il dispositivo USB (pagina 14). → Il dispositivo USB è danneggiato. Premere OPTIONS per selezionare "USB" (pagina 14).

Precauzioni

Sicurezza stradale

Non utilizzare il monitor e le cuffie durante la guida dell'autovettura, della bicicletta o di qualsiasi veicolo a motore. Un tale comportamento può causare pericoli sulla strada ed essere ritenuto illegale. Anche l'utilizzo delle cuffie ad alto volume durante una passeggiata può comportare pericoli, soprattutto in corrispondenza dei passaggi pedonali. Prestare sempre la massima attenzione e non utilizzare l'unità in situazioni di potenziale pericolo.

Sicurezza

Se un qualunque oggetto solido o sostanza liquida dovesse penetrare nel lettore, scollegarlo e farlo controllare da personale qualificato prima di utilizzarlo nuovamente.

Fonti di alimentazione

• Se si prevede di non utilizzare il lettore per un lungo periodo di tempo, scollegarlo dalla presa di rete. Per scollegare il cavo di alimentazione CA, afferrare la presa evitando di tirare il cavo stesso.
• Non toccare il cavo di alimentazione di rete (CA) con le mani bagnate. Questo comportamento espone al rischio di scosse elettriche.
• Non collegare l'adattatore di rete CA al trasformatore elettrico da viaggio, che potrebbe generare calore e causare malfunzionamenti.

Sull'aumento di temperatura

Potrebbe accumularsi calore all'interno del lettore durante la carica o nel caso di utilizzo prolungato. Questo non è un malfunzionamento.

Posizionamento

• Non collocare il lettore in uno spazio ristretto, quale una libreria o luogo simile.
• Non impedire la ventilazione del lettore coprendolo con giornali, tovaglie, tende, ecc. e non posizionare il lettore su superfici morbide, come ad es. un tappeto. Non collocare il lettore e gli adattatori in prossimità di sorgenti di calore o in luoghi soggetti alla luce diretta del sole, a polvere eccessiva, sabbia, umidità, pioggia o urti meccanici o in un'automobile con i finestrini chiusi.
• Non collocare il lettore su superfici inclinate. L'unità è stata progettata per essere utilizzata solamente in posizione orizzontale.
• Tenere il lettore e i dischi lontano da unità dotate di forti magneti, come i forni a microonde o altoparlanti di grande dimensioni.
• Non fare cadere o dare forti colpi. Non posizionare oggetti pesanti sul lettore e i loro accessori.

Funzionamento

• Se il lettore viene spostato direttamente da un luogo freddo ad uno caldo o se viene posto in un ambiente molto umido, è possibile che si formi della condensa sulle lenti all'interno del lettore. In tal caso, il lettore potrebbe non funzionare correttamente. In quel caso, rimuovere il disco e lasciare acceso il lettore per circa mezz'ora e consentire l'evaporazione della condensa. Togliere la condensa formatasi sullo schermo LCD con un panno, ecc. Accendere nuovamente.
• Tenere pulita la lente del lettore e non toccarla. Se si tocca la lente, questa potrebbe danneggiarsi e il lettore non funzionare. Lasciare chiuso il coperchio del disco tranne quando si inserisce o rimuove un disco.
• Il disco potrebbe ruotare ancora quando si chiude il coperchio. Attendere che il disco si fermi prima di rimuoverlo.

Sul display a cristalli liquidi

• Nonostante sia stato realizzato con tecnologie di massima precisione, il display LCD potrebbe occasionalmente visualizzare punti di vari colori. Questo non è un malfunzionamento.
• Non collocare né far cadere alcun oggetto sulla superficie del display LCD. Inoltre, non applicare alcuna pressione con le mani o i gomiti.
• Non danneggiare la superficie del display LCD con oggetti appuntiti.

Sulla batteria ricaricabile

• A causa della durata limitata della batteria, la sua capacità tende a deteriorarsi gradualmente nel tempo e con l'uso ripetuto. Acquistarne una nuova quando la batteria esistente dura la metà del tempo normale.
• Per evitare il deterioramento della batteria, caricarla almeno una volta ogni sei mesi o all'anno.
• In alcuni paesi lo smaltimento della batteria usata in quel prodotto potrebbe essere regolamentato. Si prega di consultare l'autorità locale.

Sull'adattatore di rete CA e l'adattatore per automobile

• Per quel lettore, utilizzare gli adattatori in dotazione, poiché altri adattatori potrebbero causare un malfunzionamento.
• Non disassemblare o smontare.
• Non toccare le parti metalliche, poiché ciò potrebbe causare corto circuiti e danneggiare gli adattatori, in particolare con oggetti metallici.

Regolazione del volume

Non alzare eccessivamente il volume durante l'ascolto di una parte di brano con livelli di suono estremamente bassi o inesistenti. I diffusori potrebbero danneggiarsi nel caso in cui venisse riprodotto un suono a livello massimo.

Sulle cuffie

• Prevenzione dei danni all'udito: evitare l'uso delle cuffie ad alto volume. Gli esperti dell'udito sconsigliano l'ascolto ad alto volume per un periodo di tempo prolungato. Se sentite un fischio nelle orecchie, abbassate il volume o smettete di utilizzare l'unità.
• Evitare di disturbare le persone vicine: mantenere il volume a un livello moderato. In questo modo potrete sentire i suoni esterni e non disturbare le persone vicine.

Pulizia

• Pulire il rivestimento dell'apparecchio, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnetta o polvere abrasiva, né solventi come alcool o benzina.
• Pulire lo schermo LCD delicatamente con un panno morbido e asciutto. Per evitare accumuli di sporco, pulire regolarmente. Non pulire lo schermo LCD con un panno bagnato. L'infiltrazione di acqua potrebbe causare malfunzionamenti.
• Se la lente fosse coperta di polvere, l'immagine/il suono potrebbero essere distorti. In tal caso, pulire utilizzando un comune pennello a pompetta per le lenti fotografiche.

Evitare di toccare le lenti con le dita durante la pulizia. Non utilizzare detergenti per la pulizia del disco o della lente.

Informazioni sui dischi

• Per mantenere puliti i dischi, tenerli dal bordo. Non toccarne la superficie.
• Non usare i seguenti dischi:
• Dischi che hanno una forma non standard (ad es. carta, cuore).
• Un disco con etichetta o adesivo.
• Dischi con scotch o adesivi.

Formati riproducibili

Icona	Caratteristiche
DVDvideo	DVD commercialeDVD+RW/DVD+R/DVD+R DL in modalità+VRDVD-RW/DVD-R/DVD-R DL in modalità video
DVDVR	DVD-RW/DVD-R/DVD-R DL in modalità VR(Video Recording)*1
CD	CD musicaliCD-R/CD-RW nel formato CD musicale
VCD	VIDEO CD (Super VCD inclusi)CD-R/CD-RW in formato video CD o formato Super VCD
DATA	CD DATI*2/DVD DATI*3o dispositivi USB contenti file MP3, JPEG o video.

Alcuni dischi registrabili non possono essere riprodotti sul lettore a causa della qualità di registrazione o delle condizioni fisiche dei dischi o delle caratteristiche del dispositivo di registrazione e del software di authoring.

Il disco non può essere riprodotto se non è stato finalizzato correttamente. Per ulteriori informazioni, consultare il manuale d'uso del dispositivo di registrazione.

1 Le immagini con protezione CPRM (Content Protection for Recordable Media) potrebbero non essere riprodotte. Appare la scritta "Copyright Lock". 2 I CD DATI devono essere registrati in conformità con ISO 9660 Level 1 o il suo tipo esteso, Joliet.

^*3 I DVD DATI devono essere registrati in conformità con UDF (Universal Disk Format).

Formato di file riproducibile

Tipo	Formato di file	Estensione
Musica	MP3 (MPEG-1 Audio Layer III)	“.mp3”
Foto	JPEG (formato DCF)	“.jpg”,“.jpeg”
Video	MPEG-4 (profilo semplice)	“.mp4”
	Xvid	“.avi”

• La riproduzione di file con percorsi complessi può richiedere un po' di tempo. Creare gli album come segue:
• il numero di gerarchie nel media non deve essere superiore a due.
• Il numero di album nel media deve essere 50 o meno.
• Il numero di file in un album deve essere 100 o meno.
• Il numero totale di album nel file deve essere 600 o meno.
• Il lettore riproduce i file di un album nell'ordine con cui essi sono stati registrati.

• Il lettore riproduce tutti i file nella tabella in alto, anche se il formato è differente. La riproduzione di questi dati potrebbe generare un suono intenso che può provocare danni agli altoparlanti.
• Alcuni dischi DATI creati nel formato Packet Write non possono essere riprodotti.
• Alcuni dischi dati creati in più sessioni potrebbero non essere riprodotti.
• Alcuni file JPEG potrebbero non essere riprodotti.
• Il lettore non può riprodurre file JPEG di dimensioni superiori a 3264 (larghezza) x 2448 (altezza) in modalità normale o di dimensioni superiori a 2000 (larghezza) x 1200 (altezza) in JPEG progressivi.
• Alcuni file video potrebbero non essere riprodotti.
• Il lettore non può riprodurre un file video di dimensione superiore a 720 (larghezza) x 576 (altezza) / 2 GB.
• Il lettore non può riprodurre file video di durata superiore a 3 ore.
• Il lettore supporta formati audio MP3 o AAC per file video MPEG-4.
• Il lettore supporta solo formati audio MP3 per file video Xvid.
• Il lettore non può riprodurre correttamente un file video con bit rate elevato sul CD DATI. Si raccomanda di riprodurre i file video a bit rate elevato utilizzando DVD DATI.
• Il lettore può visualizzare un nome di file o di brano composto al massimo da 14 caratteri. I caratteri speciali vengono visualizzati come *.
• Il lettore può visualizzare solo il nome dell'album in riproduzione. Qualsiasi album che si trova ad un livello superiore viene visualizzato come "\\".
• Le informazioni di riproduzione di alcuni file potrebbero non essere visualizzate correttamente.

Informazioni sui dischi commerciali

Codice regionale

Si tratta del sistema utilizzato per la protezione del copyright. Il codice regionale è riportato sulla confezione del DVD VIDEO e rispecchia la regione di acquisto. I DVD VIDEO con il marchio "ALL" o "2" potranno essere riprodotti sul lettore.

Note sulle operazioni di riproduzione di DVD e VIDEO CD

Alcune operazioni di riproduzione dei DVD e dei VIDEO CD potrebbero essere intenzionalmente impostate dai produttori di software. Poiché questo lettore usa DVD e VIDEO CD in base ai contenuti del disco che i produttori di software hanno progettato, alcune funzioni di riproduzione potrebbero non essere disponibili.

Consultare anche le istruzioni fornite con il DVD o VIDEO CD.

Note sui dischi

Questo prodotto è progettato per riprodurre i dischi conformi allo standard Compact Disc (CD).

I DualDisc e alcuni dischi musicali codificati con Tecnologie di protezione del copyright non sono conformi allo standard Compact Disc (CD). Quindi, questi dischi potrebbero non essere compatibili con questo prodotto.

Caratteristiche tecniche

Sistema

Sistema del formato del segnale: PAL (NTSC)

Ingresso/Uscita

A/V OUT (uscita audio/video): Minijack

PHONES (cuffie):

Minijack stereo

USB: Presa USB Tipo A (per il collegamento di memorie USB)

Display a cristalli liquidi

Dimensione pannello (appr.): 23 cm/9 pollici (diagonale)

Sistema di comando: Matrice attiva TFT

Risoluzione: 800 × 480

Generale

Requisiti di alimentazione:

CC 12 V 0,95 A (adattatore CA)

CC 12 V 1,5 A (adattatore per auto)

Consumo energetico (riproduzione DVD VIDEO):

6,5 W (se utilizzato con le cuffie)

Dimensioni (appr.):

236 × 44 × 170 mm (larghezza/altezza/

profondità) incl. elementi sporgenti

Peso (appr.): 955 g

Temperatura di esercizio: da 5°C a 35°C

Umidità di esercizio: da 25% a 80%

Adattatore CA: 110-240 V AC, 50/60 Hz

Adattatore per batteria d'auto: 12 V CC

Accessori in dotazione

Vedi pagina 8.

Modello e specifiche sono soggette a modifiche senza preavviso.

Indice

Numeri

16:9 15

4:3 Letter Box 15

4:3 Pan Scan 15

A

Angolaz. 7, 12

Aspetto LCD 14

Audio 7, 12, 16

Audio DRC 16

C

CD 11, 21

Codice regionale 23

Contrassegno angolazione 15

D

DATI 13, 21

DVD 11, 21

F

File video (MPEG-4/Xvid) 13, 22

Formati riproducibili 21

G

Generale 15

1

Impostazione 15

Impostazione Audio 16

Impostazione Lingua 16

J

JPEG 13, 22

M

Menu Disco 16

Modo LCD 14

MP3 13, 22

MPEG-4 (file video) 13, 22

0

Riprendi coproduzione 11

Risoluzione dei problemi 17

S

Salvaschermo 11, 16

Schermo TV 15

Sottotitolo 7, 12, 16

T

Tempo di ricarica e tempo di riproduzione 9

U

USB 14

V

VIDEO CD 11, 21

Visualizzazione delle informazioni di riproduzione 12

X

Xvid (file video) 13, 22

AVVERTENZA

Per scoprire utili suggerimenti, consigli e informazioni riguardo i prodotti e i servizi Sony visitare:
