MANUALE UTENTE CC 202 OLYMPIA

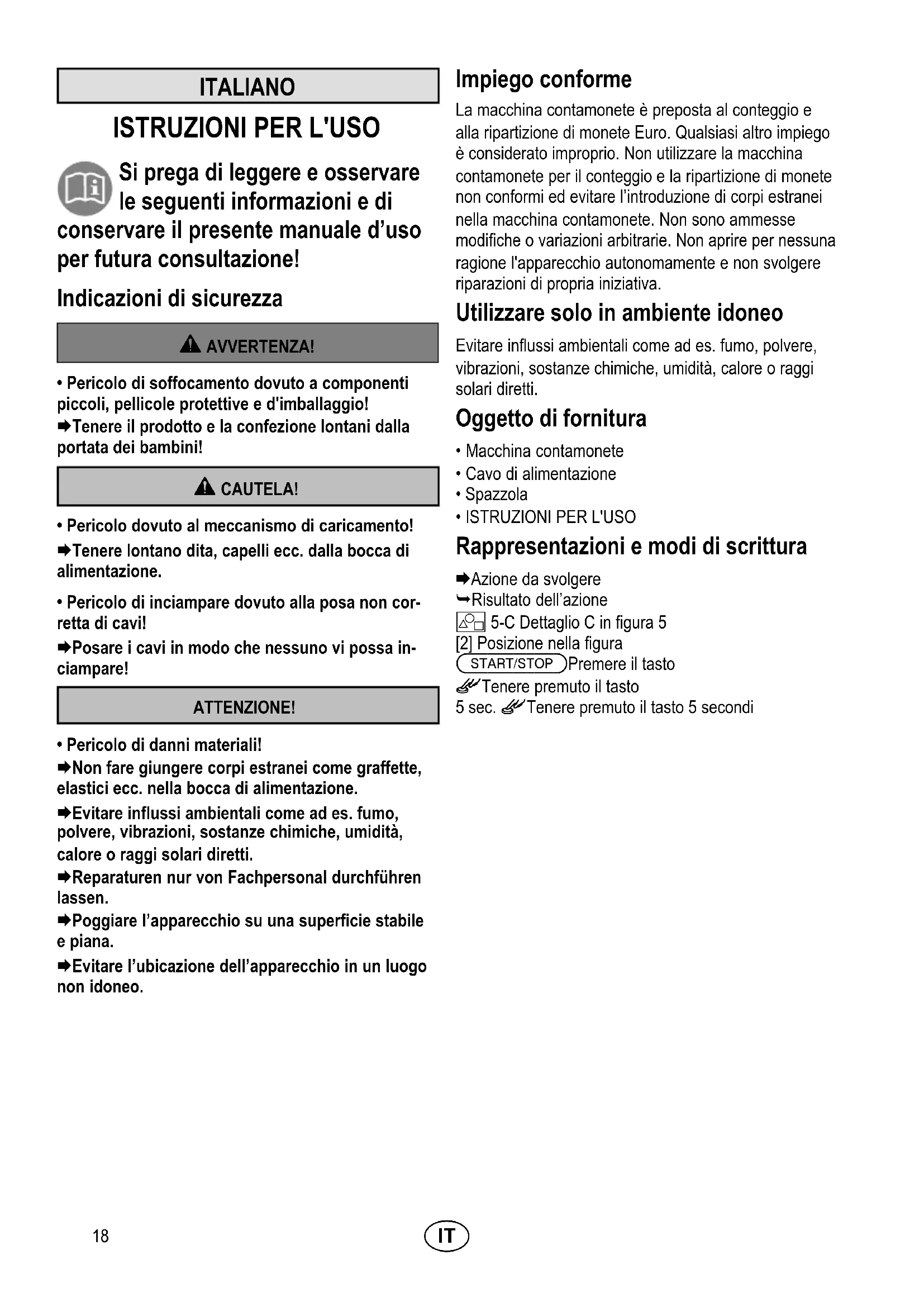

Si prega di leggere e osservare le seguenti informazioni e di conservare il presente manuale d’uso per futura consultazione! Indicazioni di sicurezza AVVERTENZA!

• Pericolo di soffocamento dovuto a componenti piccoli, pellicole protettive e d'imballaggio! Tenere il prodotto e la confezione lontani dalla portata dei bambini! CAUTELA!

• Pericolo dovuto al meccanismo di caricamento! Tenere lontano dita, capelli ecc. dalla bocca di alimentazione.

• Pericolo di inciampare dovuto alla posa non cor retta di cavi! Posare i cavi in modo che nessuno vi possa in ciampare! ATTENZIONE!

• Pericolo di danni materiali! Non fare giungere corpi estranei come graffette, elastici ecc. nella bocca di alimentazione. Evitare influssi ambientali come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti. Reparaturen nur von Fachpersonal durchführen lassen. Poggiare l’apparecchio su una superficie stabile e piana. Evitare l’ubicazione dell’apparecchio in un luogo non idoneo. Impiego conforme La macchina contamonete è preposta al conteggio e alla ripartizione di monete Euro. Qualsiasi altro impiego è considerato improprio. Non utilizzare la macchina contamonete per il conteggio e la ripartizione di monete non conformi ed evitare l’introduzione di corpi estranei nella macchina contamonete. Non sono ammesse modifiche o variazioni arbitrarie. Non aprire per nessuna ragione l'apparecchio autonomamente e non svolgere riparazioni di propria iniziativa. Utilizzare solo in ambiente idoneo Evitare influssi ambientali come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti. Oggetto di fornitura

• Macchina contamonete

• Cavo di alimentazione

• ISTRUZIONI PER L'USO Rappresentazioni e modi di scrittura Azione da svolgere Risultato dell’azione 5-C Dettaglio C in figura 5 [2] Posizione nella figura START/STOP Premere il tasto Tenere premuto il tasto 5 sec. Tenere premuto il tasto 5 secondi19

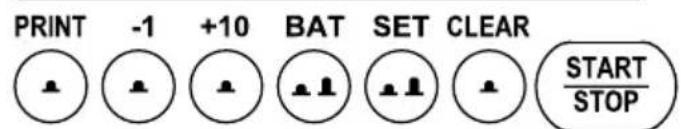

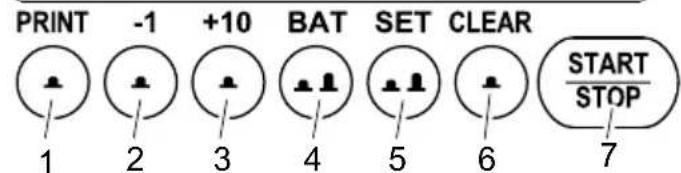

1 PRINT Stampare il risultato 2 -1 Ridurre di 1 il valore impostato 3 +10 Aumentare di 10 il valore impostato 4 BAT Funzione Batch, impostare la capacità 5 SET Impostare la visualizzazione dei risultati di conteggio, compiere impostazioni 6 CLEAR Azzerare i risultati del conteggio 7 START/STOP Avviare/Arrestare il conteggio, con fermare le impostazioni Display

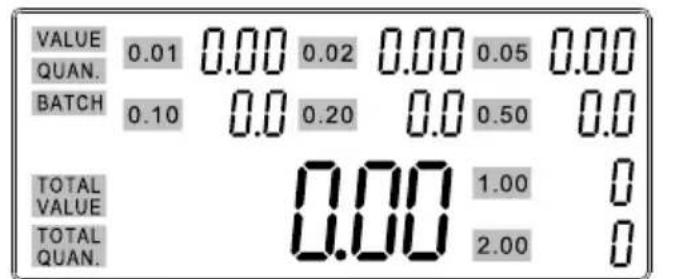

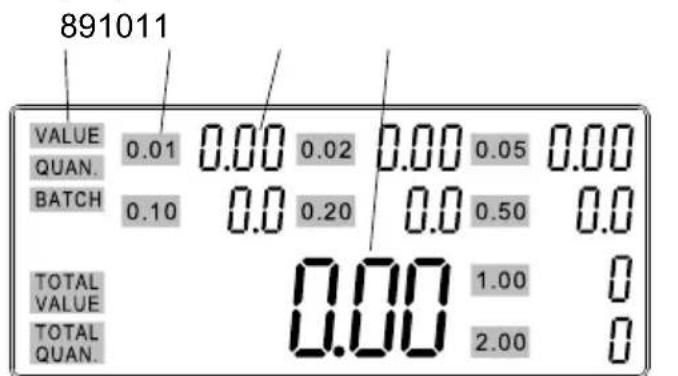

8 Visualizzazione dei risultati di conteggio 9 Visualizzazione dei tipi di moneta 10 Importo parziale del tipo di moneta visualizzato 11 Importo totale di tutte le monete, totale di tutti i tipi di moneta Funzionamento Accensione e spegnimento La macchina contamonete si lascia accendere e spe gnere tramite l’interruttore presente sul retro.

1ON 2 OFF Autotest Una volta acceso l’apparecchio, questo compie innanzi tutto un autotest. Accendere l’apparecchio. L’apparecchio compie l’autotest, sul display viene visualizzato il codice

Scollegare l’apparecchio dalla rete elettrica non utilizzando l’apparecchio per un periodo prolunga to. In presenza di un guasto, consultare la tabella Autodiagnosi. Cassetti/Tubi Prima di iniziare il conteggio e la ripartizione delle monete Euro, impostare se la macchina risulta attrezza ta di cassetti o tubi. Cassetti o tubi hanno capacità dif ferenti. L’apparecchio è fornito con cassetti, i tubi possono essere ordinati separatamente presso il nostro centro di assistenza. Capacità dei cassetti/tubi Tipo di moneta

Capacità Cassetti Tubi 0,01 280 50 0,02 200 50 0,05 160 50 0,10 150 40 0,20 110 40 0,50 90 40 1,00 100 25 2,00 80 25 Convertire la capacità per cassetti o tubi BAT, finché nel campo [10] con 0.01 compare il valore 300 . Viene visualizzata la capacità di tutti i cas setti. START/STOP L’apparecchio è pronto all’eserci zio. oppure20

2 x BAT, finché nel campo [10] con 0.01 compare il valore 50 . Viene visualizzata la capacità di tutti i tubi. START/STOP Risulta selezionato il recipiente di raccolta selezionato per ultimo. L'apparecchio è pronto al l'esercizio. Caricamento delle monete Caricare le monete da contare nel vassoio in alto.

• Pericolo di lesioni! Pericolo di lesioni a dita e mani. Non introdurre le mani nel vassoio. Tenere mani e dita lontane dal meccanismo di caricamento. ATTENZIONE!

• Pericolo di danni materiali! Non introdurre oggetti estranei o monete non conformi nella macchina contamonete. START/STOP Avvio del conteggio. START/STOP Arresto del conteggio. Funzioni Visualizzazione dei risultati di conteggio I campi [10] e [11] visualizzano i risultati di conteggio. Impostare se visualizzare i risultati di conteggio parziale dei singoli tipi di moneta in pezzi di moneta o importo e visualizzare i risultati di conteggio totale [11] in pezzi di moneta o importo. Premere SET se occorre ripetutamente. La vi sualizzazione dei risultati di conteggio cambia ed è ulte riormente visualizzata nel campo [8] (VALUE= visualizza zione degli importi, QUAN. = visualizzazione del numero di pezzi). Il numero di pezzi è visualizzato come X0. Gli importi sono visualizzati come numero decimale X0,00. Funzione Batch Con questa funzione il conteggio si interrompe non ap pena si raggiunge il numero di monete preimpostato. Il numero di monete da contare si lascia impostare da 1 alla capacità massima preimpostata in base al rispettivo cassetto. La capacità massima è indicata nella tabella “Capacità dei cassetti/tubi". 2 sec. BAT Importo selezionato lampeggia nel campo [10]. +10/-1 fino ad impostare la quantità batch desiderata. BAT Impostare il batch successivo. Ripetere la procedura fino all’impostazione di tutti i tipi di moneta. START/STOP Concludere le impostazioni. Caricare le monete e procedere al conteggio con la funzione Batch. START/STOP Avviare il conteggio/la riparti zione. Una volta raggiunto il numero di monete del tipo di moneta impostato, la ripartizione è arrestata e il relativo valore lampeggia sul display. Svuotare il cas setto. START/STOP Proseguire il conteggio. Alla fine della ripartizione, sul display viene visualizzato l’importo totale e il risultato parziale per tipo di moneta. Prima di ogni nuovo conteggio, premere il tasto CLEAR. Collegamenti La macchina contamonete è dotata di due innesti di collegamento.

1 Corrente elettrica 2 Stampante / Computer (RS-232) Stampa dei risultati di conteggio Collegare una stampante o un computer all’interfaccia RS-232 della macchina contamonete e avviare il con teggio. Dopo il conteggio: 2 sec. SET Il display indica Prt o PC. SET per selezionare il dispositivo collegato. PRINT I risultati del conteggio sono trasmessi al la stampante o al PC collegati.21

Autodiagnosi Visualizza zione Causa Rimedio

Il sensore di rilevamento è sporco o danneg giato. Rimuovere la moneta e pulire il sensore.

Il sensore del piatto di distribuzione monete è sporco o danneggiato. Ripulire il sensore. E1 - E8 Il sensore di conteggio indicato è sporco o danneggiato. Pulire il rispettivo sensore. In caso di guasto, consegnare l’apparecchio corredato di scontrino di acquisto e confezione originale presso il negozio in cui il prodotto è stato acquistato. Specifiche tecniche Modello CC 202 Capacità del vassoio 300 - 500 monete Velocità di conteggio ca. 215 monete/minuto Alimentazione elettrica 230 V/ 50 Hz Consumo energetico 45 W Temperatura ambiente consentita 0 - 40 °C; 30 - 80% umidità dell’aria relativa Dimensioni 321 x 321 x 270 mm Peso 4,5 kg Consigli per la cura Spegnere l’apparecchio prima della pulizia. Rimuovere la polvere con un panno pulito, un morbido pennello o un panno morbido ed esente da filaccia. Pulire i sensori dopo ogni utilizzo. Smaltimento Il simbolo qui accanto indica che per legge non è consentito smaltire batterie e apparecchi elettrici e/o elettronici assieme ai normali rifiuti domestici. I materiali d’imballaggio vanno anch’essi smaltiti con formemente alle norme locali.22

Garanzia Gentile cliente, ci congratuliamo con voi per la scelta di questo appa recchio.

• In caso di guasto, consegnare l’apparecchio corredato di scontrino di acquisto e confezione originale presso il ne gozio in cui il prodotto è stato acquistato.23
