MANUALE UTENTE SA20 ARCAM

Grazie e congratulazioni...

...per aver acquistato l'amplificatore SA10/SA20 integrato Arcam.

Da più di trent'anni Arcam è specializzata nella realizzazione di prodotti audio di elevata qualità e il nuovo SA10/5A20 amplificatore integrato è l'ultimo di una lunga serie di sistemi I li-Fi pluripremiati. La serie I-DA è stata progettata situando tut la Pesperienza di Arcam, una delle aziende di prodotti audio più approvate del Regno Unico. I risulta o una fra le serie di amplificatori dalle prestazioni migliori mai prodoste da Arcam, progettata e costruita per offrirvi anni di piacevole ascolto.

Questo manuale è una guida per installare e utilizzare l'unità SA10/SA20 e contiene informazioni sulle sue características più avanzate. Attraverso l'indice dei contenuti disponibile nella pagina successiva, sarà possibile individuare con facilità la sezione di interesse.

Ci auguriamo che il prodotto dia anni di funzionamento senza problemi. Nel caso improbabile di un guasto, o anche solo per ricevere ulteriori informazioni sui prodotti Arcam, la nostra rete di rivenditori sarà lieta d'offrire supporto aq i utenti. Ulteriori informazioni sono disponibili anche sul sito Arcam www.arcam.co.uk

Il team di sviluppo SA10/SA20

Indice

Benvenuto IT-2

Panoramica IT-4

Posizionamento dell'unità IT-4

Alimentazione IT-4

Cavi di interconnessione IT-4

Connettori e comandi del pannello anteriore IT-5

Connettori e comandi del pannello posteriore IT-6

Connessione di rete IT-7

Connessione RS232 IT-7

Connessione USB IT-7

Funzionamento IT-8

Accensione IT-8

Menu di impostazione IT-8

Standby automatico IT-8

Display IT-8

Selezione di una sorgente audio IT-8

Ingressi audio digitali IT-8

Ingressi audio analogici IT-8

Uscita del preamplificatore IT-8

Regolazione del bilanciamento IT-8

Ascolto IT-8

Altoparlanti IT-9

Cablaggio singolo IT-9

Doppia amplificazione IT-10

Telecomando IT-11

Menu di impostazione IT-12

Prima di iniziare... IT-12

Impostazioni di sistema IT-12

Impostazioni di rete IT-12

Risoluzione dei problemi IT-13

SA10 Specifiche IT-14

SA20 Specifiche IT-15

Garanzia in tutto il mondo IT-16

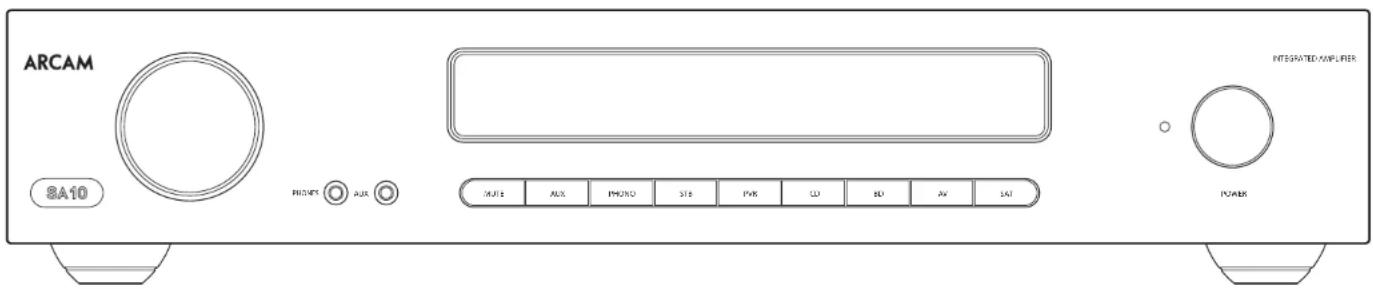

Panoramica

ARCAM 8A10 PHOTO AUX INTEGRATED AMPLIFIER MUTE AUX PHOTO SIE PWR CD BD AV 541 POWER

Amplificatore SA10/SA20 di Arcam

L'amplificatore integrato SA10/SA20 di Arcarn offre una qualità del suono di altissimo livello per riprodurre al meglio la musica preferita.

In virtù dell'esperienza pluriennale di Arcami nella progettazione di amplificatori, questo dispositivo possiede componenti della più elevata qualità e, sfrutando una consolidata esperienza ingegneristica, offre molti anni di piacevole ascolto musicale e un servizio di assistenza affidabile.

L'unità SA10/SA20 è progettata per offrire un livello di prestazioni in grado di animare realmente la musica.

Posizionamento dell'unità

□ Posizionare l'amplificatore su una superficie pian stabile, evitando l'esposizione alla luce solare diretta e a fonti di calore o umidità.

□ Non posizionare l'unità SA10/SA20 sopra amplificatore di potenze o altre fonti di calore.

Non posizionare l'amplificatore in uno spazio chi come una libreria o un armadietto chiuso a meno che non ci sia abbastanza spazio per una buona ventilazione. È normale che l'unità SA10/SA20 si riscaldi durante il funzionamento.

Non collocare qualsiasi altro componente o elemente sopra l'amplificatore in quanto ciò potrebbe ostruire il flusso d'aria attorno al dissipatore di calore, provocando il riscaldamento dell'amplificatore. (L'unità posta sopra l'amplificatore diventerebbe a sua volta calca).

□ Assicurarsi che il sensore di ricezione del segn del telecomando sulla destra del pannello anteriore non sia ostruito, perché questo potrebbe impedire il funzionamento del telecomando.

□ Non posizionare il giradischi sulla parte superio di questa unità. I giradischi sono molto sensibili al rumore generato dagli alimentatori di rete, che sarà ascoltato come 'ronzio' di fondo se il giradischi è troppo vicino.
Il normale funzionamento dell'unità potrebbe esse disturbato da forti interferenze elettromagnetiche. Qualora ciò si verifichi, resettare semplicemente l'unità utilizzando il pulsante di alimentazione o spostarla in un luogo differente.

Alimentazione

L'amplificatore è dotato di una presa di alimentazione montata su cavo. Verificare che la spina in dotazione si adatti all'alimentatore in uso. In caso di bisogno di un nuovo cavo di alimentazione, contattare il rivenditore: Arcam.
Se l'alimentatore di rete o la spina in uso sono diversi, contattare immediatamente il rivenditore Arcam

Inserire l'estremità della spina IEC del cavo di alimentazione nella presa sul retro dell'amplificatore, facendo in modo che essa sia inserita saldamente. Inserire l'atra estremità del cavo nella presa di corrente e accendere la presa.

Cavi di interconnessione

Si consiglia l'utilizzo di cavi schermati di alla qualità, che sono stati progettati per questa particolare applicazione. Altri cavi avranno caratteristiche di impegenza diverse che peggioreranno le prestazioni del sistema (ad esempio, non utilizzare cavi progettati per i segnali video per trasportare i segnali audio). Tutti i cavi devono essere tenuti il più possibile corti.
€ buona norma, quando si collega l'apparecchiatura, verificare che il cablaggio di alimentazione di rete venga mantenuto il più lontano possibile dai cavi audio. In caso contrario si potrebbe generare rumore indesiderato nei segnali audio.

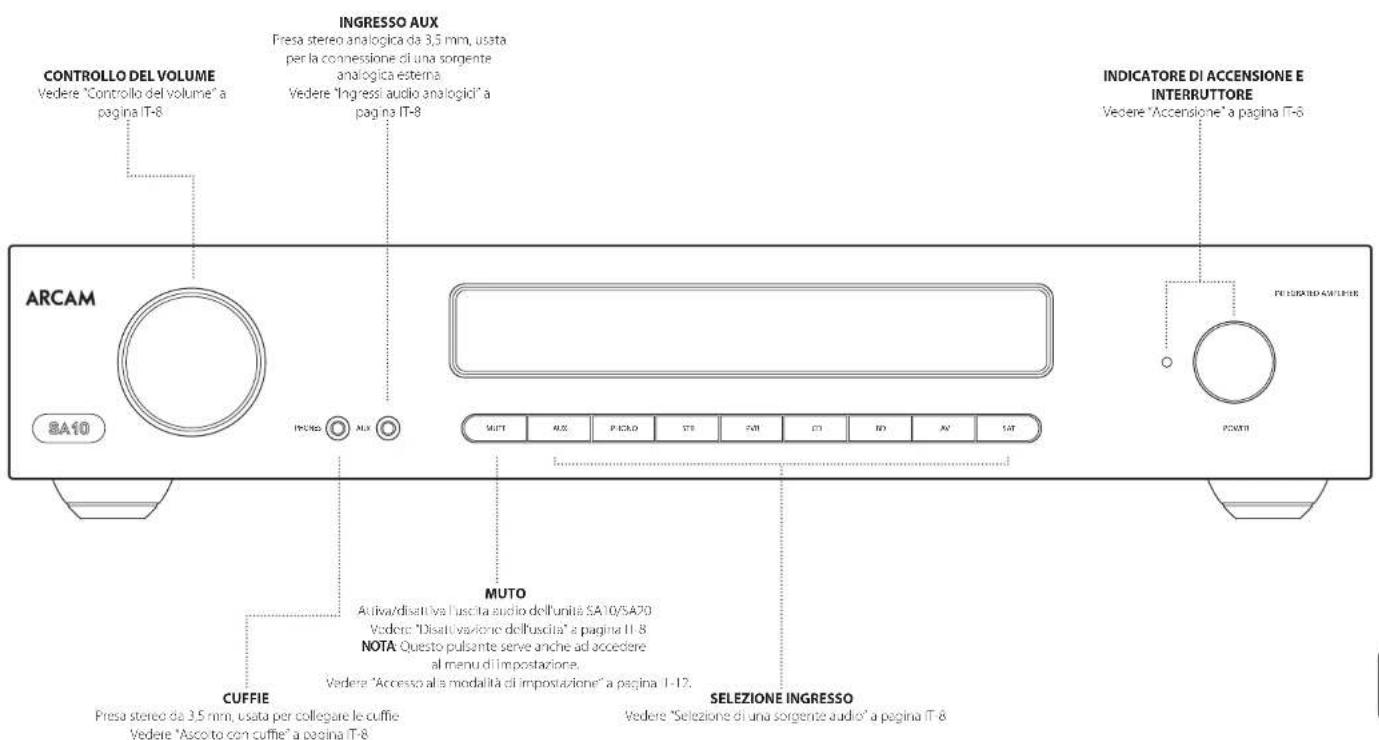

Connettori e comandi del pannello anteriore

CONTROLLO DEL VOLUME Vedere "Controllo del volume" a pagina IT-8 INGRESSO AUX Fresa stereo analogica da 3,5 mm, usata per la connessione di una sorgente analogica esterna Vedere "Ingressi audio analogici" a pagina IT-8 INDICATORE DI ACCENSIONE E INTERRUTTORE Vedere "Accensione" a pagina IT-8 ARCAM SA10 MUTO Alica/disattiva l'uscita audio dell'unità SA10/SA70 Vedere "Disati vavione dell'uscita" a pagina IT-8 NOTA: Questo pulsante serve anche ad accedere al menu di impostazione. Vedere "Accesso alla modalità di impostazione" a pagina IT-12. CUFFIE Presa stereo da 3,5 mm, usata per collegare le cuffie Vedere "Ascoro con cuffie" a pagina IT-8 SELEZIONE INGRESSO Vedere "Sezione di una sorgente audio" a pagina IT-8

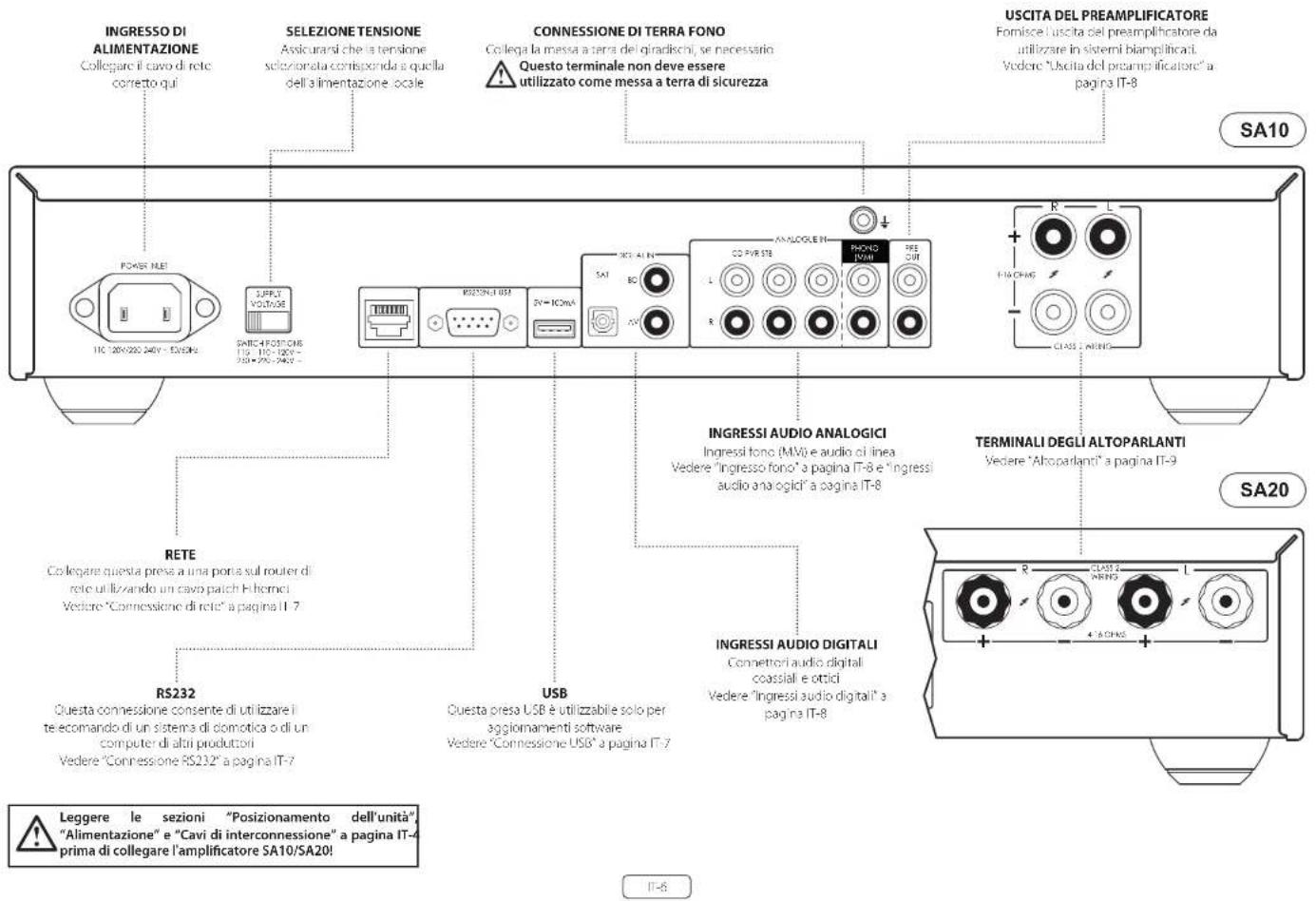

Connettori e comandi del pannello posteriore

INGRESSO DI ALIMENTAZIONE Collegare il cavo di rote correcto qui SELEZIONE TENSIONE Assicurarsi che la tensione solicionata corrisponda a quella della alimentazione, ocale CONNESSIONE DI TERRA FONO Collega la messa a terra del giradisci, se necessario Questo terminale non deve essere utilizzato come messa a terra di sicurezza USCITA DEL PREAMPLICATORE Fornisce l'uscita del preamplificatore da utilizzare in sistemi biamplificati. Vedere "Uscita del preamplificatore" a pagina IT-8 SA10 POWER NUEI 110 120X200 240N - 5269N SUPPLY VOLTOSSE RASSOLED USB SVM-ICOMA SAT ANALOGIE IN CO PVR STE PHONO IVAM PRE CUII R L CLASS AUMENTO INGRESSI AUDIO ANALOGICI Ingressi fono (MVA) e audio ci linea Vedere "ingresso fono" a pagina IT-8 e "ingressi audio analogici" a pagina IT-8 TERMINALI DEGLI ALTOPARLANTI Vedere "Altoparlanti" a pagina IT-9 SA20 RETE Collegare questa presa a una porta sul router di rote utilizzando un cavo paich Hi hornici. Vedere "Connessione di rote" a pagina IT-7 RS232 Cuesta connessione consente di utilizzare i te ecomando di un sistema di domotica o di un computer di altri produttori Vedere "Connessione RS232" a pagina IT-7 USB Cuesta presa USB è utilizzabile solo per aggiornamenti software Vedere "Connessione USB" a pagina IT-7 INGRESSI AUDIO DIGITALI Connettori audio digitali coassali e ottici Vedere "ingressi audio digitali" a pagina IT-8 Leggere le sezioni "Posizionamento dell'unità" "Alimentazione" e "Cavi di interconnessione" a pagina IT- prima di collegare l'amplificatore SA10/SA20! IT-6

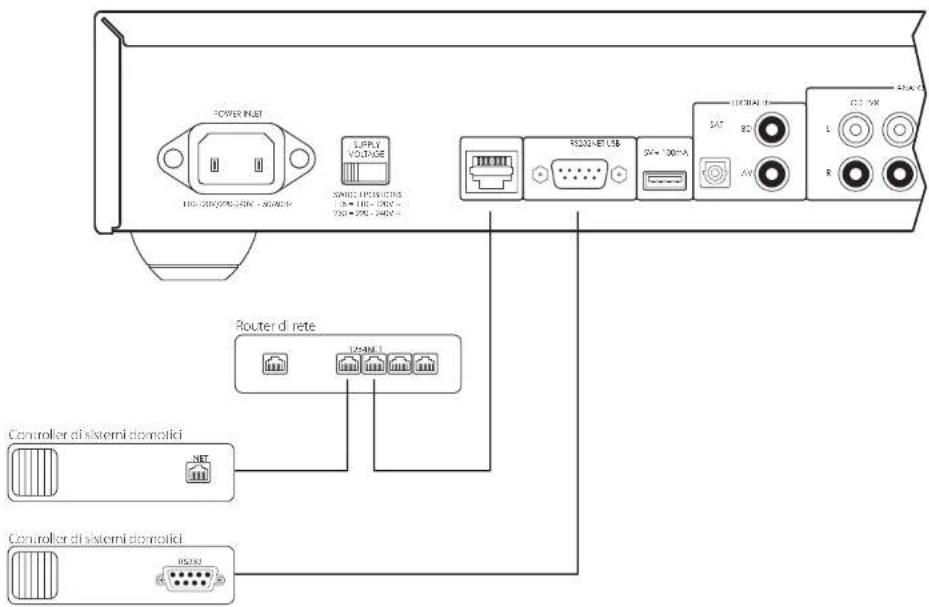

Connessione di rete

L'unità SA10/SA20 può essere collegata a una rete locale, in modo da poter essere controllata e monitorata da remoto. Fare riferimento al materiale relativo al controli, disponibile alla pagina www.arcam.co.uk, per ulteriori informazioni.

Connessione RS232

L'ingresso RS232 serve per effettuare dei collegamenti optionali a un impianto di clornolica o a un computer. Sono disponibili vari sistemi di parti terze in grado di fornire un sistema di controllo sofisticare su tutti i dispositivi di incattamento. Contartare il proprie rivenditore o installatore per ulteriori destagli. I detagli tecnici sul protocella di controllo remoto possono essere richiesti ad Arcam all inclirizzo e-mail [e-mail].

Connessione USB

Questa porta USB è utilizzabile solo per aggiornamenti software. Per ulteriori informazioni sulle versioni software più recenti e altro, consultare i sto www.arcam.co.uk.

POWER NET 100-120V/290-38N - 36/46 N LIPPLY VOLTAGE XOMC 11P15/CMS 12 = 11G - 12KV - 720 = 290 - 246N- R3202-NET/28 2V = 100mA I/O/A1 1A7 8D AV C2 / AV L R Router di rete 12/46 N Controller di sistemi dovnolici Controller di sistemi dovnolici 85/50

Funzionamento

Accensione

L'unità si accende utilizzando il pulsante POWER II THD indicatore indica lo stato dell'amplificatore: passa dal rosso all'arancione e poi al bianco se l'unità viene collegata alla rete elettrica e accesa.

Menu di impostazione

Il menu di impostazione dell'unità SA10/SA20 permette di personalizzare alcune funzioni dell'amplificatore. Per ulteriori dettagli, vedere la sezione "Menu di impostazione" a pagina IT 12.

Standby automatico

Al fine di rispettare le norme internazionali sui prodotti di consumo, l'unità è stata progettata per entrare in una modalità di standby a risparmio di energia, sc non ci sono interazioni da parte del utente né segnali audio in ingresso per un periodo di tempo prolongato. L'unità può essere fatta uscire dalla modalità standby ruotando la manopola dei volume sul pannello anteriore in una qualsiasi direzione o premendo il tasto

telecomando.

I valori disponibili vanno da 'OFF' a 4 ore, regolabili ad intervalli di mezz'ora.

Nota: se il timeout di standby è impostato su OFF, la funzione di standby sarà disabilitata.

Display

Premere il pulsante DISP sul telecomando per regolare la luminosità del display sul pannello anteriore. Il viveli di luminosità disponibili sono 'MAX', 'TENUF' e 'OFF'.

Se l'unità SA10/SA20 è spenta con luminosità del display impostata a 'OFF', quando verrà riaccesa, il display torna all'impostazione di massima luminosità e poi si spegne.

Ingresso fono

L'unità SA10/SA20 forisce una fase di preamplificazione per trattare l'uscita a basso voltaggio dalle testine MM (magnete mobile). I e specifiche dell'ingresso PHONO si trovano alle pagine "SA10 Specifiche" a pagina IT-14 e "SA20 Specifiche" a pagina IT-15.

AVVERTENZA: Non riprodurre MAI una sorgente di linea standard collegata a tale Ingresso. Questo danneggerebbe gravemente l'amplificatore e gli altoparlanti a causa del guadagno aggiuntivo applicato, e i danni non sarebbero coperti dalla garanzia.

Selezione di una sorgente audio

Le sorgenti audio possono essere selezionate dal pannello anteriore o dal telecomando, promendo il pulsante corrispondente, etichettato con AUX, PHONO, STB, PVR, CD, BD, AV, SAT.

In ciascun caso, viene selezionata la sorgente corrispondente agli ingressi con quel nome.

Nota: I pulsanti STB, PVR, CD, BD e AV permettono anche di navigare nel menu di impostazione dell'unità SA10/SA20, come descritto in "Navigazione nel menu di impostazione" a pagina II-12.

Ingressi audio digitali

L'unità SA10/SA20 è dotata di due ingressi digitali coassiali e di uno ottico, che possono essere collegati alle corrispondenti uscite audio digitali disponibili sul dispositivo sorgente. Anche se gli ingressi sono citichestiti con nomi di dispositivi specifici, ess possono essere utilizati per collegare qualunque disposito dotato di uscite digitali coassiali od ottiche.

BD Destinato alle uscite digitali coassiali di un lettore Blu-ray o DVD

AV Destinato alle uscite digitali coassiali di apparecchi audiovisivi generici, quali videoregistratori, IV o ricevitori satellitari

SAT Destinato a le uscite digitali ottiche di un ricevitore IV satellitare o della IV via cavo

NOTA: L'unità SA10/SA20 supporta solo ingressi audio PCM a due canali

Ingressi audio analogici

Anche se gli ingressi sono etichettati con nomi di dispositivi specifici, hanno tutti le stesse caratteristione e ognuno di essi può essere utilizzato con un qualsiasi prodotto di linea. L'unica eccezione è rappresentata dall'ingresso PHONO (MM). Consullare le sczioni "SA10 Specifiche" a pagina IT-14 e "SA20 Specifiche" a pagina IT-15.

AUX Si ratta di un ingresso analogico da 3,5 mm situato sul pannello anteriore, destinato all'uso di dispositivi quali lettori MP3. Per collegare un lettore MP3 (a a tri dispositivi audio portacilli), occorre un cavo da 3,5 mm a 3,5 mm (non in dotazione), collegato tra l'ingresso AUX e la presa di uscita delle cuffie sul lettore audio portatile

STB Destinato all'uso con le uscite analogiche di un decoder

PVR Destinato all'uso con le uscite analogiche di un Videoregistratore personale o altri dispositivi simili

CD Usato per le uscite analogiche bilanciate di un lettore

Uscita del preamplificatore

Per utilizzare l'unità SA10/SA20 come pre-amplificatore dedicato, o come parte di un sistema di bi-amplificazione, collegate le prese PRE OUT alle prese degli ingressi dell'amplificatore. Per i dettagli dei collegamenti, vedere "Connettori e commandi del pannello posteriore" a pagina IT-6 mentre per le specifiche di uscita vedere "SA10 Specifiche" a pagina IT-4 e "SA20 Specifiche" a pagina IT-15.

Regolazione del bilanciamento

L'impostazione del bilanciamento permette di aumentare il volume di un canale (destro o sinistro) rispetto all'altro. Alterare il bilanciamento permette di ripristinare l'immagine stereo per le posizioni di ascolto decentrate. Per regolare il bilanciamento, premere i tasti BAL e BAL sul telecomando per modificare il bilanciamento del canale sinistro e destro rispettivamente.

Ascolto

Controllo del volume

Utilizzare la manopola di controllo (o i relativi puisanti sul telecomando) per regolare il volume. Ruotare la manopola in senso orario per alzare il volume, in senso antiorario per abbassarlo.

Ascolto con cuffie

la presa per le cuffie (PHONES) accetta cuffie con un'impedenza nominale compresa tra 16 Ω e 2k Ω, dotate di jack stereo da 3,5 mm.

Quando vengono inserite le cuffie, le uscite preamplificate e gli altoparlanti sono disattivati, mentre sul display del pannello aneriore compare la scritta 'Cuffie'.

L'uscita delle cuffie è sempre attiva, a meno che l'amplificatore non sia stato disattivato.

Disattivazione dell'uscita

L'uscita dell'unità SA10/SA20 può essere silenziato promendo il pulsance MUTE sul pannello anteriore o sul telecomando. Se l'uscita dell'unità è disattivata, l'indicatore di stato del pannello anteriore diventa di colore arancione, mentre il display mostra la scritta "Muto", anziché il livello di volume.

Per annullare la disattivazione, promere di nuovo il pulsante MUTE o regolare il volume (tramite la manopola di controllo o promendo i tasti di controllo volume sul telecomando).

Modalità processore

la modalità processore può essere assegnata a qualsiasi ingresso. In questa modalità, l'unità SA10/SA20 è impostata a un livello fisso. Consultare la sezione "PM Input - Ingresso in modalità processore" a pagina IT-12 per dettagli su come specificare gli ingressi da utilizzare in modalità processore. Per impostare il livello di volume fisso preferito, consultare la sezione "PM Volume - Volume in modalità processore" a pagna IT-12.

Altoparlanti

Collegamento degli altoparlanti

Ci sono diversi modi per collegare gli altoparlanti all'amplificatore SA10/SA70. La sovione seguente descrive come collegare gli altoparlanti e l'amplificatore per le installazioni più comuni.

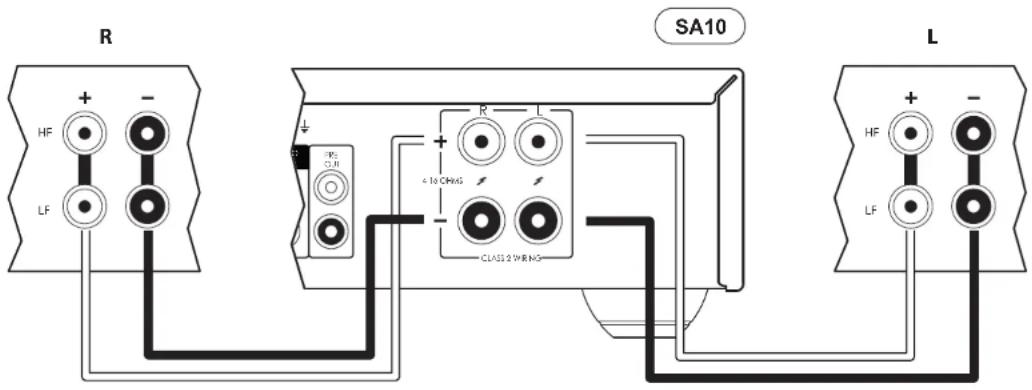

Cablaggio singolo

Se ogni altoparlante ha più di due terminali di connessione, utilizzare i terminali 'LF' o 'Bassa frequenza' sugli altoparanti.

Collegare il terminale positivo rosso dell'altoparlante oestro sull'amplificatore (R+) al terminale positivo sull'altoparlante desiro. Allo stesso modo, collegare il terminale negativo nero dell'altoparlante destro sull'amplificatore (R-) al terminale negativo sull'altoparlante. Ripetere la procedura per l'altoparlante sinistro, utilizzendo i terminali L+ e L-sull'amplificatore.

AVVERTENZA: Se gli altoparlanti supportano il doppio cablaggio, avranno una striscia di metallo conduttivo che collega i terminali a bassa frequenza (LF) a quelli ad alta frequenza (HF); NON RIMUOVERLA se si utilizza un sistema a cablaggio singolo.

Note sui collegamenti degli altoparlanti

Non effettuare collegamenti ad amplificatori accesi. Prima di iniziare, raccomandiamo di scollegare l'amplificatore da la presa di corrente.
La prima volta che s' collegano gli altoparlanti, verificare attentamente tutti i collegamenti prima di accendere gli amplificatori. Accertarsi che non ci siano cavi scoperti che si toccano o che toccano lo chassis dell'amplificatore (questo potrebbe causare cortocircuitti), e di aver collegato il polo positivo (+) al polo positivo e il polo negativo (-) al polo negativo. Controllare il cablaggio dell'amplificatore e degli altoparlanti.
1. Una volta effettuati i collegamenti, accendere l'amplificatore, selezionare un segnale della sorgente, quindi aumentare gradualmente il volume al livello di ascolto desiderato.
L. Se non si è sicuri della modalità di collegamento del sistema, contattare il rivenditore Arcam il quale sarà lieto di aiutarvi.

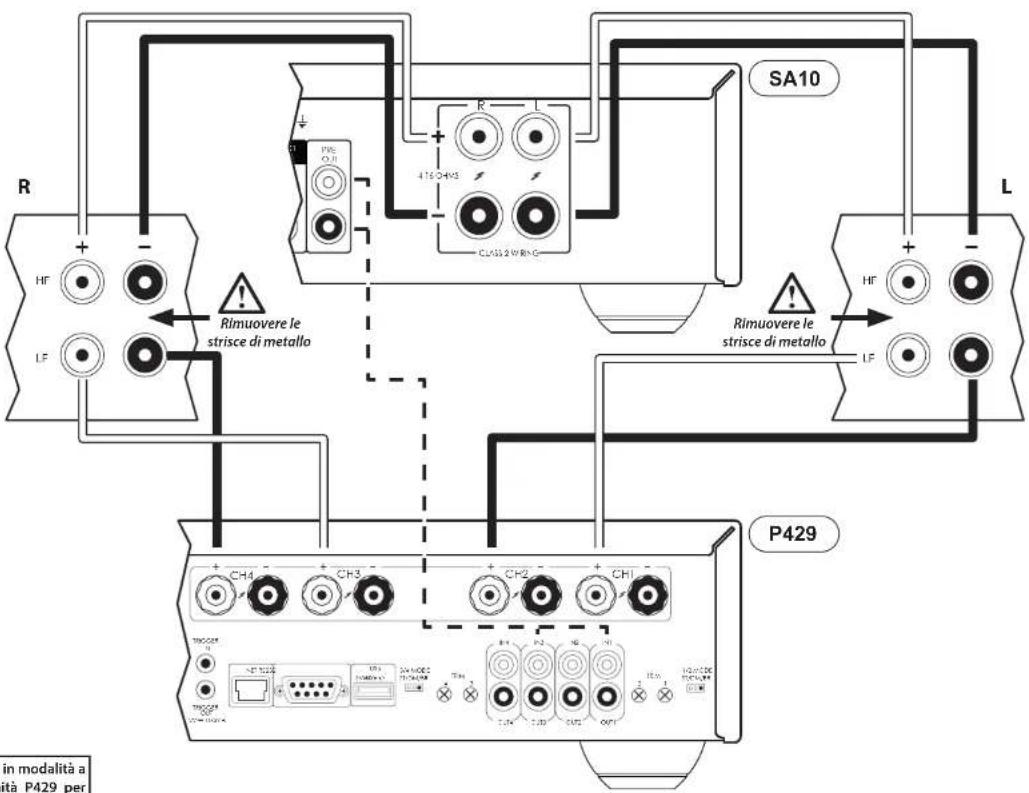

Doppia amplificazione

la bi-amplificazione è la separazione dell'amplificazione dei segnali a bassa e ad alta frequenza su due amplificatori.

La bi-amplificazione richiede l'utilizzo d' due amplificatori per canale Normalmente, l'unità SA10/SA20 viene utilizzata per gestire gli altoparlanti ad ate frequenze (alt), mentre un secondo amplificatore (come l'unità Arcami P429) viene utilizzato per le frequenze più basse (bassi).

Collegare l'unità SA10/SA20 agli altoparlanti come per un cablaggio singolo, con la differenza che l'unità SA10/SA70 deve essere collegata ai terminali 'HF' o ao

'Alta frequenza' degli atoparlanti. Quindi, collegare l'amplificatore di potenza P429 al terminali LF o a Bassa frequenza', come indicato nel diagramma. Servono anche un palo di cavi di interconnessione audio per collegare le uscite preamplificate dell'unità SA10/SA70 agli ingressi di amplificazione del secondo amplificatore.

AVVERTENZA: La striscia di metallo sugli altoparlanti che collega i terminali a bassa frequenza (LF) a quelli ad alta frequenza (HF) DEVE ESSERE RIMOSSA. Altrimenti, si danneggeranno entrambi gli amplificatori, e il danno non sarà coperto dalla garanzia.

R HF LF PMS Q15 416-0-RVS CLASS 2 OF RING SA10 LF HF L Rimuovere le strisce di metallo P429 in modalità a ità P429 per

In questo esempio, l'unità P429 è configurata in modalità a ponte. Consultare il manuale d'uso dell'unità P429 per informazioni sulle varie modalità di configurazione.

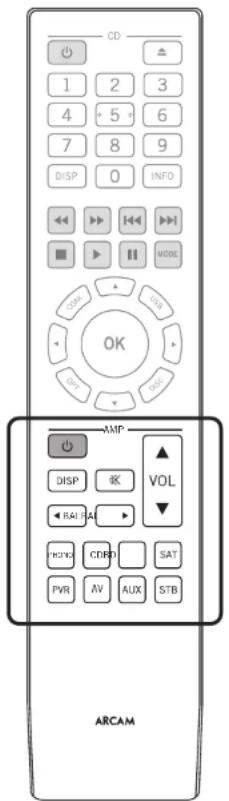

Telecomando

CD 1 2 3 4 5 6 7 8 9 DISP 0 INFO MODE OK AMP DISP OK RAT FAT VOL SAT PVR AV AUX STB ARCAM

Il telecomando è già programmato per l'uso con l'amplificatore SA10/SA20 e anche con i lettori CD di Arcam. Le informazioni riportate in questa sezione si applicano solo alla sezione AMP del telecomando.
Assicurarsi che le due batterie AAA in dotazione siano installate prima di provare a utilizzare il telecomando.
1. Tenendo il telecomando a faccia in giù, spingere verso il basso la rientranza anti-scivolo sul coperchio del vano batterie ed apririo.

1. Inserire le due batterie AAA incluse. Fare attenzione a inserire le batterie nella giusta direzione, seguendo i segni +' e -' indicati nel vano batterie
2. Richiudere il coperchio del vano batterie facendolo scivolare in posizione finché non fa un clic
   Il telecomando richiede una linea di visuale sgombra verso il pannello anteriore dell'unità SA10/SA20 per garantire un funzionamento affidabile.

NOTA: Il telecomando in dotazione è progettato per supportare sia l'amplificatore integrato SA10/SA20 che i lettori CD di Arcam. La sezione seguente si applica solo alla sezione AMP del telecomando. Consultare il manuale d'uso del CD per la descrizione della sezione CD del telecomando.

○	Modifica lo stato di alimentazione del'unità tra standby e accensione
DISP	Seleziona ciclicamente le varie opzioni di luminosità del display del pannello anteriore
※	Attiva e disattiva la funzione mute dell amplificatore
▲ VOL ▼	Aumentus/diminuisce il volume dell amplificatore
◄ BAL	Regola il bilanciamento del cana e sinistro
BAL►	Regola il bilanciamento del cana e destro

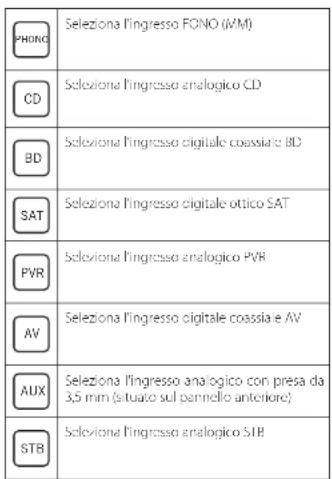

PHONE CD BD SAT PVR AV AUX STR Seleziona l'ingresso FONO (iVM) Seleziona l'ingresso analogico CD Seleziona l'ingresso digitale coassia i/o BD Seleziona l'ingresso digitale ottico SAT Seleziona l'ingresso analogico PVR Seleziona l'ingresso digitale coassia e AV Seleziona l'ingresso analogico con presa da 3,5 mm (situato sul pannello anteriore) Seleziona l'ingresso analogico SIB

IT-11

Menu di impostazione

Prima di iniziare...

Il merui di impostazione permette di configurare vari aspetti dell'amplificatore integrato SA10/SA70.

Accesso alla modalità di impostazione

Per accedere a menu di impostazione, tenere premuto il tasto MUTE sul pannello anteriore per circa 3 secondi.

Navigazione nel menu di impostazione

Il menuto di impostazione può essere esplorato premendo i tasti del pennello anteriore che corrispondono alla funzione mostrata sul display, come indicato di sequito. Per modificare un'impostazione, basta ruotare la manipola di controllo a sinistra o a desire.

	HOME Fice da menu e torna a la pagina home del display
	SU Spostamento all'opzione precedente del menu
	GiÙ Spostamento all'opzione successiva del menu
	SINISTRA Spostamento a sinistra o sul campo precedente
	DESTRA Spostamento a desira o sul campo successivo
	OK Salva l'impostazione corrente con spostamento all'opzione successiva
	INDIETRO Salva l'impostazione corrente con uscita dall'opzione di menu

Impostazioni di sistema

System Settings

Display - Display

Permette di modificare la luminosità del display cel pannello anteriore. Le impostazioni disponibili sono Max, Tenue e Off. L'impostazione predefinita è Tenue

Balance - Bilanciamento

Rucare la manopora di controllo volume dell'unità SA10/SA20 a sinistra e a cestra per modificare il bilanciamento del canale sinistro e destro rispettivamente. L'impostazione predefinita è 0

Phones Ovr - Esclusione delle cuffie

Quando si collega un pardo di cuffie alla presa PHONES sul pannello anteriore, controllare se le uscise degli altoparlanti sono di sattivate. L'impostazione predefinita è Off.

Timeout - Timeout

Ouesta opzione permette di scegliere a durata del tempo di inattività, prima che l'unità enti in modalità standby. Le opzioni disponibili sono Off, 30 minuti, 1,2 e 4 ore. L'impostazione predefinità è 30 minuti.

PM Input - Ingresso in modalità processore

Indica quale ingresso deve essere useto in modalità processore. Tele modalità può essere assegnata a qualsiasi ingresso. In tal caso, il livello dell'uscita dell'unità SA10/SA70 è impostato a un valore fisso. L'impostazione predefinita è Nessuna.

PM Volume - Volume in modalità processore

Indica i livello richiesto di volume per l'ingresso in modalità processore. L'impostazione predefinita di volume è 30.

Filter - Filtro

Indica il filtro digitale in uso con il DAC

C4 SDDP - C4 SDDP

Abilita individuazione Control 4.

PLL Width - Larghezza PLL

System Code - Codice di sistema

Modifica il codice di sistema IR cui l'unità SA10/SA20 risponde (16 o 19). Il codice predefinito è 16.

Nota: Il telecomando in dotazione supporta il solo codice di sistema 16 e non può essere modificato.

Version - Versione

Mostra la versione software dell'unità,

System Update - Aggiornamento del sistema

Tale opzione permette di eseguire l'aggiornamento software del sistema.

System Reset - Ripristino di sistema

Ripristina l'unità SA10/SA20 alle sue impostazioni di fabbrica predefinite.

Impostazioni di rete

Network Settings

Net Standby - Standby di rete

Abilita o disabilità i controllo di rete dell'unità SA10/SA20 quando essa è in standby. L'impostazione predefinita è Off

Nota: L'unità può essere ancora controllata tramite comandi 45232, anche quando lo standby di rete è disabilitato.

RS232 Standby - Standby RS232

Abilita o disabilità il controllo di RS737 dell'unità SA10/SA70 quando essa è in standby. l'impostazione predefinita è Off.

Network Setup - Configurazione di rete

Quando l'unità SA10/SA20 è collegata alla rete, è possibile impostarla manualmente oppure ottenere un indirizzo IP automatico. A questo scopo, selezionare l'opzione DHCP On e premere OK.

Alcuni fornitori di cose richiedono l'inscrimento di un indinizzo il fisso. A questo scopo, selezionare l'opzione DHCP Off e premere OK. Usare i tasti di spostamento a sinistra e desstra per inuoveri tra i campi e ruotare la manopole di controllo del volume dell'unità SA10/SA20 per impostare i valori. Premere OK per salvare le impostazioni.

la modalità di impostazione di rete predefinita è DHCP On.

Network Info - Informazioni di rete

Mostra tutte le informazioni relative alle impostazioni di rete, come di seguito indicato: Impostazione DHCP, indirizzo IP, indirizzo MAC e Nome di rete dell unità.

Risoluzione dei problemi

Problemma Verificare che:
Assenza di suono	□ L'amplificatore SA10/SA20 sia correttamente collegato e acceso□ La propria sorgente audio sia correttamente collegata e gli ingressi siano correttamente selezionati e attivi□ L'unità SA10/SA20 non sia in modalità protetta, come ci seguito descritto
L'audio cessa all'improvviso	L'unità SA10/SA20 può entrare in modalità protetta, in base ai problema individuato. Il LCD del pannello anzeriore indica il tipo di errore, come descrivio nell'idondo seguente□ BLU LAMPEGGIANTE: La temperatura interna dell'unità ha raggiunto livelli pericolosamente alti. Far raffreddare l'unità SA10/SA20□ ROSSO LAMPEGGIANTE: L'amplificatore SA10/SA20 ha individuato un corto circuito negli altoparlanti. In tal caso, controllare il cablaggio dei diffusori e accertarsi che nessuno di essi sia in corto circuito. Questo problema si verifica spesso, quando le connessioni degli altoparlanti presentano fili scoperti□ ARANCIONE LAMPECCIANTE: L'amplificatore registra uno sbalzo di corrente CC.A seguito di uno dei problemi precedenti, l'amplificatore si spegne automaticamente, con conseguente interruzione di alimentazione agli altoparlanti. Per rispondere il normale utilizzo dell'unità SA10/SA20, è necessario risolvere il problema e poi spegnere e riaccencere il dispositivo
L'unità non risponde o risponde in modo irregolare al telecomando	□ Ci sono batterie nuove nel telecomando□ Il pannello anzeriore è visibile e il telecomando è puntuato verso di caso
Il display del pannello anteriore è vuoto	□ Il display non è stato spento. Premore il pulsante DISP sul telecomando. Vedore "Display" a pagina II 8
Ronzio sull'ingresso analogico	□ Tutti i cavi garantiscano un buon collegamento. Se necessario riminuovere il cavo dal connecitore o reinserirlo complictamento (spegnere l'alimentazione prima di fare questo)□ I collegamenti all'inizio del connecitore del cavo di origine non siano rotti o mal saldati□ Se il ronzio si verifica solo quando è collegato un particolare componente di origine, verificare che i cavi di antenne o parabole collegate a questa sorgente siano isolati da terra. Contattare il tecnico di installazione
Connessione a una rete fissa impossibile	□ Il cavo Ethernet in uso sia collegato correttamente tra l'unità SA10/SA20 e l'hardware di rete□ La rete sia impostata per l'utilizzo dell'indirizzamento IP fisso, mentre l'unità SA10/SA20 è impostata con opvione DHCP On□ La rete sia impostata per l'uso del DHCP, mentre l'unità SA10/SA20 è impostata all'uso di un indirizzamento IP fisso. Vedore "Connessione di rete" a pagina IT-7 e "Impostazioni di rete" a pagina IT-12

SA10 Specifiche

Potenza continua in uscita (0,5% THD), per canale
Encrambi i canali, 8 Ω, 20 Hz-20 kHz 50W
Encrambi i canali, 4 Ω, a 1 kHz 85W
D'istorsione armonica, 80% della potenza, 8 Ω a 1 kHz		0,003%
Ingressi analogici
Testina fono (kM):
Sensibilità in ingresso a 1 kHz 5mV
Impedenza in ingresso 47 kΩ + 100 pF
Risposta in frequenza (rif. curva R/AA) 20Hz - 20 kHz ± 1d3
Rapporto Segnale/Rumore (A-wtd) 50 W, rif. Ingresso 5 mV		80 dB
Margine di sovraccarico, rif. 5 mV a 1 kHz 71 dB
Ingressi di linea:
Sensibilità nominale 1V
Impedenza in ingresso 10 kΩ
Ingresso massimo 6 Vrms
Risposta in frequenza 20Hz 20kHz ± 0,2dB
Rapporto Segnale/Rumore (A-wtd) 50 W, rif. Ingresso 1V		106 d3
Ingressi digitali
IDAC-FSS9016KOM
Risposta in frequenza 20Hz 20kHz ± 0,05 dB
D'istorsione armonica totale + Rumore 0,0007%
Rapporto Segnaie/Rumore (A-wtd) 115 dB
Velocità di campionamento supporte	Ottico 32kHz, 44,1	kHz, 48kHz, 68,2kHz, 96kHz
	Coassiale	32klz, 44,1klz, 48klz, 88,2klz, 96klz, 176,4klz, 192klz
Profondità bit		16-bit - 24-bit

Uscita del preamplificatore
Livello nominale di uscita	630mV
Impedenza in uscita 2300
Uscita cuffie
Massimo livello di uscita con 600 Ω	5Vrms
Impedenza in uscita 1 Ω
Intervallo di carico	16Ω - 2kΩ
Generale
tensione di rote	110-170 V a 220-240 V, 50-80 Hz
Massimo consumo di potenza	350W
Dimensioni I x A x P (inclusi piodini, manopolo di controllo e terminali dei diffusori)	433 x 97 x 310 mm
Feso (incite)	9.4kg
Feso (loro)	10.7kg
Accessori in dotazione	Cavi di alimentazioneTelecomando2 batterie AAA

SA20 Specifiche

Potenza continua in uscita (0,5% THD), per canale

Entrambi i canali, 8 Ω, 20 Hz-20 kHz 90W
Entrambi i canali, ≤ 0, a 1 kHz 150W
Distorsione armonica, 80% della potenza, 8 Ω a 1 kHz		0,002%
Ingressi analogici
Testina fono (MM):
Sonsibilità in ingresso a 1 kHz 5mV
Impedenza in Ingresso 47 kΩ + 100 pF
Risposta in frecuenza (rif. curva RIAA) 20Hz - 20kHz ± 1dB
Rapporto Segnale/Rumore (A-wcd; 50 W, rif. ingresso 5 mV		80 dB
Margire di sovraccarico, rif.5 mV a 1 kHz/ 21 dB
Ingressi di linea:
Sensibilità nomina e 1V
Impedenza in ingresso 10 kΩ
Ingresso massimo 6 Vrms
Risposta in frecuenza 20Hz - 20kHz ± 0,2dB
Rapporto Segnale/Rumore (A-wcd; 50 W, rif. ingresso 1V		106 dB
Ingressi digitali
DAC +559038KOM
Risposta in frecuenza 20Hz - 20kHz ± 0,05 dB
Distorsione armonica totale + Rumore 0,0007%
Rapporto Segnale/Rumore (A-wtd) 115 dB
Velocità dicampionamento supportate	Ottico 32kHz, 44,1 kHz, 48kHz, 88,2kHz, 96kHz
	Coassia e	32kHz, 44,1 kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz, 192kHz
Profondità bit		16-bit - 24-bit

Uscita del preamplificatore

Livello nominale di uscita	630mV
Impedenza in uscita 2300
Uscita cuffie
Massimo livello di uscita con 600 Ω	5Vrms
Impedenza in uscita 1 Ω
Intervato di carico	16Ω - 2kΩ
Generale
Tensione di rate	110-120 V o 720-740 V, 50-60 Hz
Massimo consumo di potenza	500W
Dimensioni I x A x P (inclusi picodini, manopole di controllo e terminali dei ciftusori)	433 x 87x 373 mm
Peso (notico)	9,2kg
Peso (ordo)	11,1kg
Accessori in dotazione	Cavi di alimentazioneTelecomando2 batterie AAA

tutti i valori delle specifiche sono tipici se non diversamente specificato. Arcam ha una politica di continuo miglioramento dei propri prodotti. Ciò significa che i progetti e le specifiche sono soggetti a modifiche senza preavviso. E&OE.

Garanzia in tutto il mondo

Questa garanzia dà d'ituto a far riparare l'appareschio gratuiti arvenze, nei primi cinque anni da la data di acquisio, a condizione che esso sia stato originariamente acquisato presso un rivenditore autorizzato Arcam. Il concessionario Arcam è responsabile di tutti i servizi postvendita. Il produttore non si assume alcuna responsabilità per di'etti derivanti da incidenti, uso improprio, abuso, usura, negligenza o da modifiche e/o riparazioni non autorizzate. Inoltre, il produttore non accelta alcuna responsabilità per danni o perdite che si verifichino durante il trasporto da o verso a persona che invoca la garanzia.

La garanzia copre:

I costi di componenti (escluse le unità a disco) e manodopera per cinque anni a partire dalla data di acquisto (fare riferimento alla successiva sezione relativa a termini e condizioni aggiuntive). Dopo cinque anni, tutti i costi di componenti e manodopera saranno a carico del cliente.

Le unità a disco (di qualunque tipo) sono coperte dalla presente garanzia per due anni a partire dalla data di acquisto. La garanzia non copre mai la sostituzione delle batterie.

La garanzia non copre mai i costi di trasporto.

Richieste in garanzia

Questo apparecchio deve essere imballato nella confezione originale e restituito al rivenditore presso il quale è stato acquistato. Dovreboe essere invlato tramite spedizione pregagata con un vettore affidabile e non per posta. Nessuna responsabilità può essere accettata per l'unità mentre è in transito verso il rivenditore o il distributore e i clienti sono pertanto invitati ad assicurare l'unità contro smarimenti o danni durante il trasporto.

Per ulteriori dettagli contattare Arcam all'indiri/zo [e-mail]

Problemi?

Se il rivendilore Arcam non è in grado di rispondere a una domanda per quanto riguarda questo o qualsiasi altro prodotto Arcam, si prega di contattare il supporto clienti all'indirizzo Arcam di cui sopra e noi faremo del nostro megio per aiutarvi.

Registrazione on-line

C possibile registrare il prodotto on-line all'indirizzo www.arcam.co.uk.

手册

ARCAM | HDA

集成放大器

SA10/SA20

CN

欢迎

感谢并祝贺您…
