MANUALE UTENTE KDL-32BX300 SONY

Sony fornisce un minimo di 2 anni di garanzia per lo numero teilevisore LCD e 7 anni di disponibilità per i pezzi di ricambio elettronici.

Per informazioni utili sui prodotti Sony

La ringraziamo per averere scelto quello prodotto Sony. Prima di mettere in funzione il teilevisore, si prega di leggere attendamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Avviso per il funzionamento del teilevisore digitale

• Le funzioni relative al tevisore digitale (DVB) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatible (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevee un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con quello tevisore.
• Il vosto fornitore di servizi via cavo potra addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
• Sebbene questo tevisore segua le specifiche DVB-T e DVB-C, non è possible garantire la compatibilità con future trasmissioni digitali terresti DVB-T e digitali via cavo DVB-C
• Alcune funzioni del teilevisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Per ottener un elenco dei fornitori di servizi via cavo supportati, visitare il site web per l'assistenza: http://support.保养-europe.com/TV/DVBC/

Il fabbricante di quello prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda, Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimentoagli indirizzi indicatori nei documents di assistenza e garanzia forniti con il prodotto.

Informazioni sui marchi

• DVB è un marchio depositato del progettob DVB.
• HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi depositati di HDMI Licensing LLC.
• Prodotto su licenza di Dolby Laboratories. Dolby e il symbolo doppio D sono marchi depositati di Dolby Laboratories.
• INFORMAZIONI SUL VIDEO DIVX: DivX® è un formato video digitale creato da DivX, Inc. Si tratta di un dispositivo ufficiale DivX Certified che reproduce filmati DivX video. Visitate www.divx.com per ulteriori informazioni e strumenti software per convertire i file in filmati DivX. INFORMAZIONI SU VIDEO-ON-DEMAND DIVX: Questo dispositivo DivX Certified® deve essere registrato per poter riproduire contentuti Video-on-Demand DivX (VOD). Per generate il codice di-registration, individuare la sezione DivX VOD nel menu setup del disposativo. Entrare in vod.divx.com con questo codice per completare il processo di registrazione e apprendere altre informazioni su DivX VOD.

Informazioni sul nome del modello usato nel presente manuale

Il numero "xx" che compare sul nome del modello, corrisponde a due cifre numeriche relative al design e alle varianti di colore.

• Le illustrazioni utilizzate nel presente manuale si riferiscono al modello KDL-32EX402 salvo diversamente specificato.

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che quosti modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITA

Si dichiara che gli appearecchi sono stati fabbricati in conformità all'Art. 2 Comma 1 del D.M. 28.08.95 n.548.

Le prescrizioni alle frequenze sono nelle particulate dell'allegato A al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87 e praticamente:

BANDE DI FREQUENZA

1. Bande di frequenza:

Low VHF	E2 - C	Freq. da 48,25 a 82,25 MHz Compreso Canale C
	S01 - S2	Freq. da 69,25 a 112,25 MHz
	S3 - S10	Freq. da 119,25 a 168,25 MHz
High VHF	E5 - E12	Freq. da 175,25 a 224,25 MHz
	S11 - S20	Freq. da 231,25 a 294,25 MHz
Hyperband	S21 - S36	Freq. da 303,25 a 423,25 MHz
	S37 - S41	Freq. da 431,25 a 463,25 MHz
UHF	E21- E69	Freq. da 471,25 a 855,25 MHz

1. Per quanto attiene le frequenze intermedié, i valori di riferimento sono:

Multi - Standard FI-Video: 7,3 MHz

FI-Audio I: 1,8 MHz

FI-Audio II: 1,56 MHz

1. Oscillatore locale: Freqenza oscillatore locale superiore a quella del segnale.

Guida per l'uso

4

Informazioni di sicurezza 9

Precauzioni 10

Manuale di istruzioni

VisionedelManuadiistruzioni 11

Informazioni utili

Installatione degli accessori (Staffa di montaggio a parete) 12

Caratteristiche tecniche 15

Ricerca guasti. 18

DVB : solo per canali digitali

• Prima di mettere in funzione il teilevisore, si prega di leggere attendamente "Informazioni di sicurezza" 9. Conservare il manuale per farvi riferimento in futuro.
• Tutte le istruzioni di funzionamento si possono trovare sullo schermo.
• Le istruzioni per "I'Installazione della staffa di montaggio a parete" sono presenti all'interno di quello manuale di istruzioni del teilevisore.

1: Verifica degli accessori

Cavo di alimentazione (1) (solo per KDL-46EX4xx)
Portacavo (1) (solo per KDL-40/32NX5xx)
Supporto (1)*

Viti per supporto (4) (solo per KDL-46EX4xx)
Viti per supporto (4 + 3) (solo per KDL-40BX4/EX4xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4xx, KDL-26EX3xx, KDL-22EX3xx)

Viti per supporto (4 + 4) solo per KDL-40/32NX5xx) Telecomando RM-ED022 (1) Batterie AAA (2)

• Smontato, tranne per i KDL-46EX4xx.

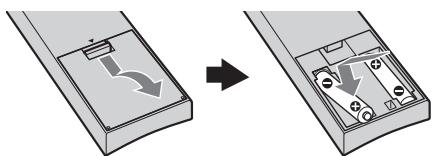

Inserimento delle batterie nel telecomando

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzato tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, smaltire le batterie in modo corretto. Alcuni paesi potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, in luoghi direttamente esposti alla luce solare o in stanze umide.

2: Fissaggio del supporto

Eseguire le operazioni di assemblaggio richieste prima di collocare sul supporto.

1 Per informazioni sull'installazione corretta per determinati modelli di teilevisore, consultare l'opuscolo fornito con il supporto da ravolo.

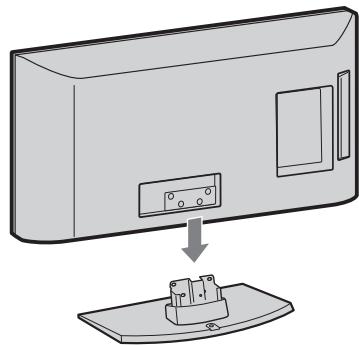

2 Collocare il teileisore sul supporto. Prestare attenzione a non interferire con i cavi.

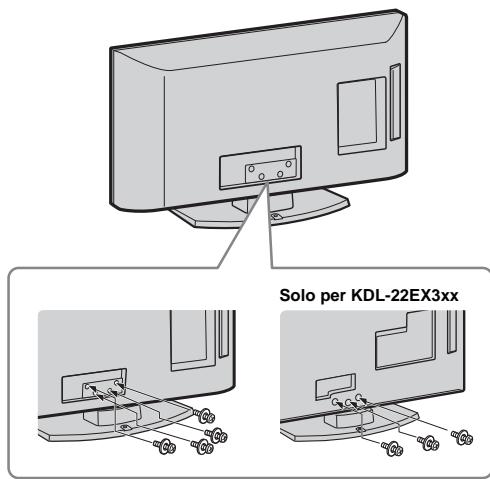

3 Fissare il televistore al supporto in base all'indicazione delle frece che fungono da guida per i fori delle viti utilizzato le viti appositamente fornite.

• Qualora si utilizi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5N· m (15 kgf·cm).

3: Collegamento di un'antenna/via Cavo/ videoregistrarore/ registraratore DVD

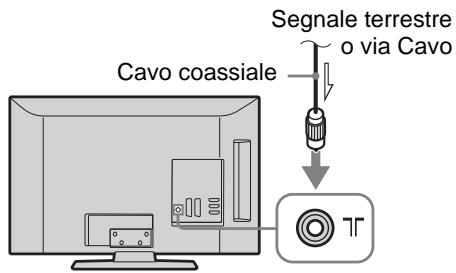

Collegamento della sola antenna/ia Cavo

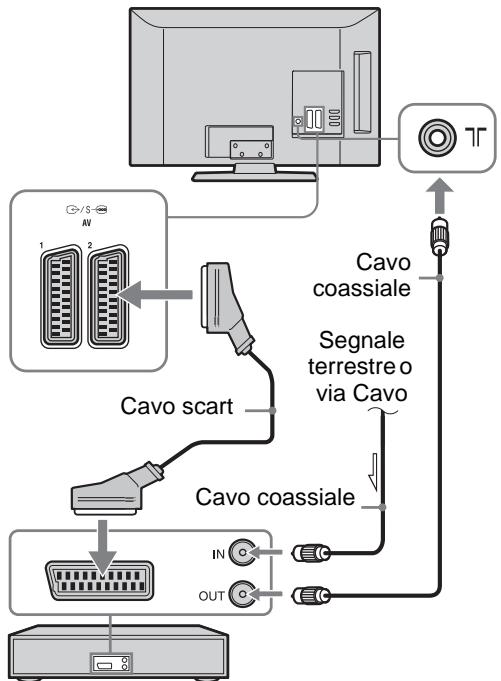

Collegamento di un'antenna/via Cavo/ videoregistratore/registratore DVD tramite SCART
Videoregistratore/registratore DVD

• Le uscite AV1 sono disponibili solo per i canali TV analogici.
• Uscite AV2 per collegamento allo schermo in uso (eccetto PC, HDMI, Component, USB).

Collegamento di un'antenna/ via Cavo/ videoregistratore/registratore DVD tramite HDMI

Videoregistratore/registratore DVD

4: Fissaggio antirovesciamento del teilevisore

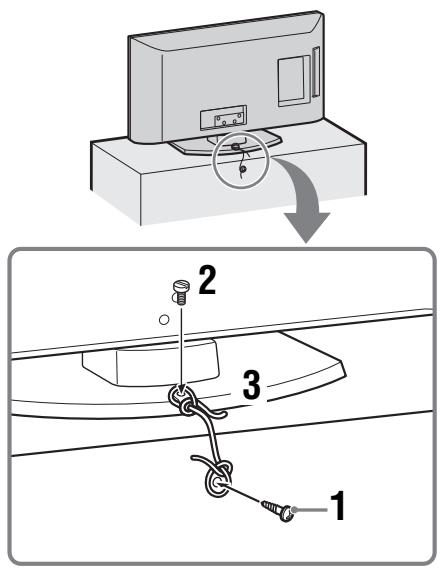

1 Inserire una vite per legno (diametro 4 mm, non in dotazione) nel supporto del teilevisore.
2 Installare una vite per ferro (M4 x 16, non in dotazione) nell'apposto foroippo sul basamento del teilevisore.
3 Legare la vite per legno e la vite per ferro con un cordino robusto.

• Per fissare il teilevisore è disponibile un kit con cinghie di supporto opzionale Sony. Rivolgersi al centro di assistenza Sony più vicino per acquistare il kit. Tenere a portata di mano il nome del modello del teilevisore per l'acquisto.

5: Raggruppamento dei cavi

(solo per KDL-40/32NX5xx)

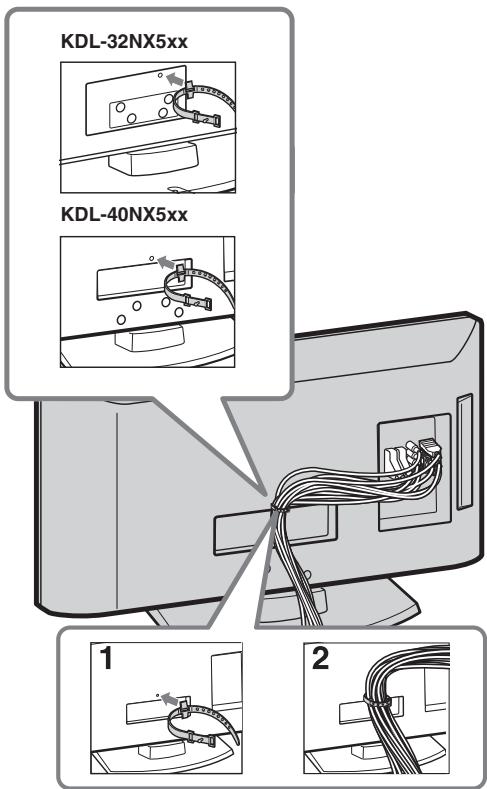

I cavi di collegamento possono essere raccolti con una fascetta come migliorato di seguito.

• Non raccogliere il cavo di alimentazione dello stesso fascio degli altri cavi di collegamento.

6: Sezione della lingua, della nazione/regione e del luogo

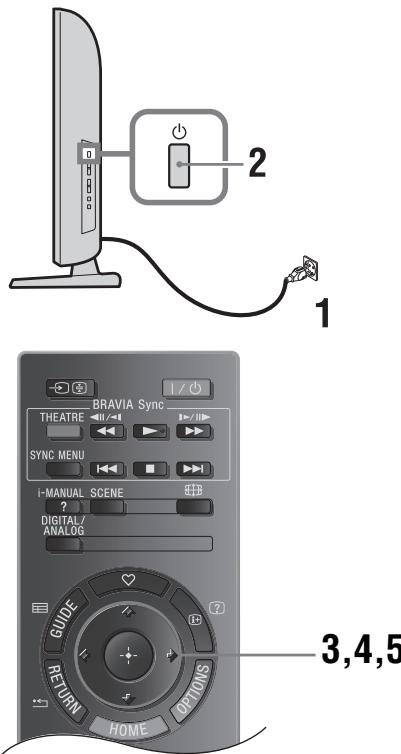

1 Collegare il teilevisore alla presa di rete (220-240 V CA, 50 Hz).
2 Premere ① sul bianco del teilevisore. Alla prima accensione del teilevisore, sullo schermo appeare il menu di selezione della lingua.

• Quando si accende il tevisore, l'indicatore di alimentazione si accende con luce verde.

3 Premere 山 / 山 per selezionare la lingua visualizzata sulle schermate di menu, quindi premere

4 Premere 山 /山 per selezionare la nazione/ regione in cui verrà utilizzato il tevisore, quindi premere

Se la nazione/regione desiderata per l'utilizzo del teilevisore non è visualizzata nell'élenco, selezionare “-” in luogo della nazione/regione.

5 Premere 四 /四 per selezionare il luogo in cui verràutilizzato il tevisore,quindi premere

In modalità Negozio, alcune impostazioni verranno periodicamente ripristinate per l'uso Negozio.

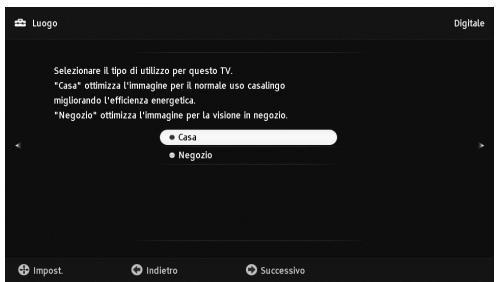

Questa opzione consente di selezionare la modalità di visualizzazione dell'imagine iniziale appropriata in base alle condizioni di illuminazione dell'ambiente.

7: Preselezione automatica del teilevisore

1 Premere

2 Premere 山 / 山 per selezionare "Antenna" o "via Cavo", quindi premere

Selezionando "via Cavo", compare the schermata per la selezione del tipo di scansione. Vedere "Per effettuare la presezione del teilevisore per via Cavo" (pagea 7).

Il tevisore inizia a cercare tutti i canali digitali disponibili, quindi tutti i canali analogici disponibili. Questa operazione potrebbe richiedere un po'di tempo; non premere alcun tasto sul tevisore o sul telecomando durante但这a procedura.

Qualora compaia un messaggio di conferma del collegamento dell'antenna

Non sono stati individuati canali digitali o analogici. Controllare tutti i collegamenti dell'antenna/del cavo e premere per avviare nuovamente la preselezione automatica.

3 Ordinamento Programmi (Solo in modalità analogica): Consente di modificare l'ordine in cui i canali analogici vengono memorizzati sul tevisore.

1 Premere 日 /日 per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere
2 Premere 山 /山 per selezionare la nuova posizione da assegnare al canale, quando premere

Se non si desidera modificare l'ordine di memorizzazione dei canali analogici sul teilevisore, premere HOME per passare al punto successivo.

• Questo passaggio non apparirà se si trova un qualsiasi canale analogico.

Sullo schermo comparirà il messaggio "Impostazione completata". Premere .

Ora il televisore ha preselezionato tutti i canali disponibili.

Per effettuare la presezione del teilevisore per via Cavo

1 Premere
2 Premere 山 /山 per selezionare "Scansione rapida" o "Scansione completa", quindi premere

"Scansione rapida": i canali vengono preselezionati in base alle informazioni dell'operatore dei servizi via cavo nell'ambito del segnale di trasmissione.

L'impostazione consigliata per "Frequenza" e "ID rete" è "Auto".

Questa opzione è consigliata per una preselezione rapida se supportata dall'operaore dei servizi via cavo.
Qualora l'opzione "Scansione rapida" non effettui la presezione,utilizzare il metod o"Scansione completa"di seguito.

"Scansione completa": Vengono preselezionati e memorizzati tutti i canali disponibili. Questa operazione potrebbe richiedere un po' di tempo. Questa opzione è consigliata quando la "Scansione rapida" non è supportata dal provider dei servizi via cavo. Per ulteriori informazioni sui provider di servizi via cavo supportati, visitare il site web per l'assistenza: http://support.sony-europe.com/TV/DVBC

3 Premere / / per selezionare "Avvio". Il tevisore inizia a ricercare i canali. Non premere alcun tasting sul tevisore o sul telecomando.
- Alcuni provider di servizi via cavo non supportano "Scansione rapida". Qualora non venga rilevato alcun canale utilizzando l'opzione "Scansione rapida", effettuare una "Scansione completa".

Regolare l'angolazione di visualizzazione della TV

Questa TV si può regolare entro le angolazioni soottoindicate.

(solo per KDL-40/32NX5xx)

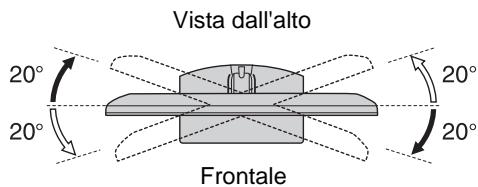

Regolare l'angolazione sinistra e destra (piattaforma girevole)

(solo per KDL-22EX3xx)

Regolare I'inclinazione

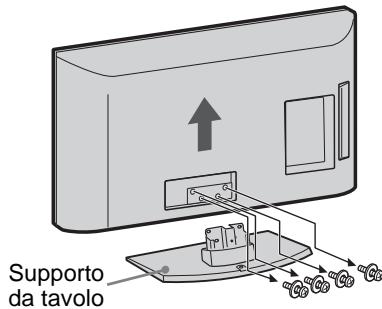

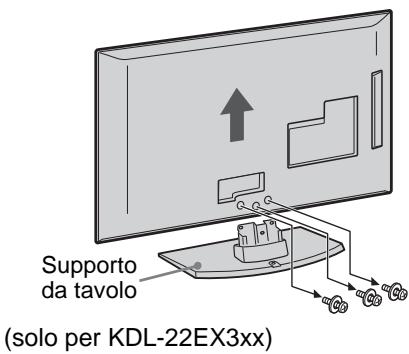

Distacco del supporto da ravolo dal teilevisore

• Non rimuovere il supporto da tavolo per nessuna ragione, se non per montare il tevisore a parete.

Informazioni di sicurezza

Installazione/ Impostazione

Installare eutilizzareilelevisore attenendosi allesstruzioni fornite di seguito al fine devitare il rischio di incendi, scosse elettriche o danni e/lesioni.

Installazione

• Il tevisore deve essere installato in prossimità di una presa di rete lavoramente accessibile.

• Collocare il televisore su una superficie pianea e stabile.
  Per l'installatione a parete rivolgersi esclusivamente a personale qualificato.
  Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:

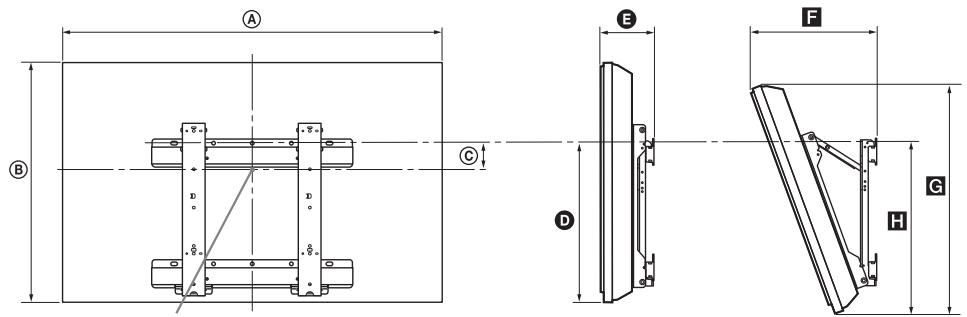

• Staffa di montaggio a parete SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4/NX5xx)

• Staffa di montaggio a parete SU-WL100 (KDL-26EX3xx, KDL-22EX3xx)

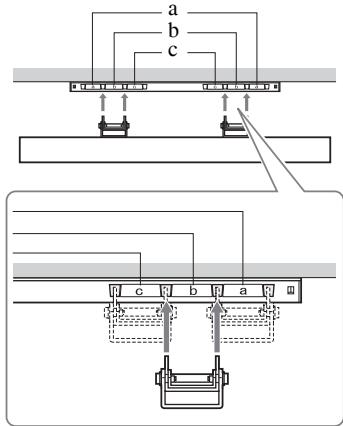

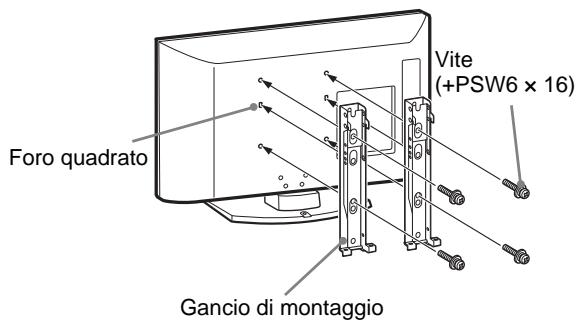

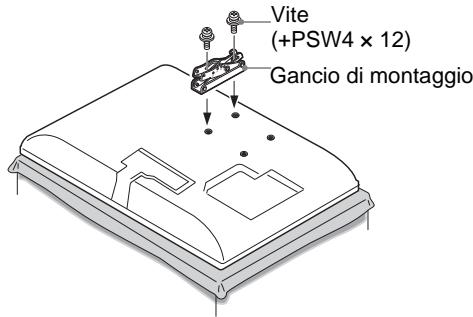

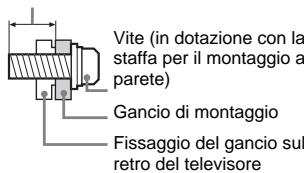

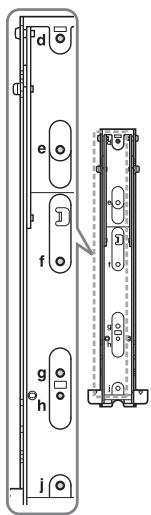

• Per fissare i ganci di montaggio al teilevisore,utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8mm e 12mm misurata della superficie di fissaggio del gancio di montaggio. Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.
  L'uso di viti diverse da quella in dotazione cui determinare danni interni al telesivere o provocare la caduta, ecc.

8mm-12mm

Trasporto

• Prima di trasportare il teilevisore, scollegare tutti i cavi.
• Per trasportare un tevisore di granidi dimensioni sono necessarie due o tre persone.
  Se il tevisore viene trasportato amano, sollevarlo come illustrato a destra. Non esercitare pressione sul pannello LCD.
• Durante il sollevamento lo spostamento del teilevisore, sorreggerlo saldamente dal fondo.
• Durante il trasporto, non sottoporre il teilevisuro a urti o vibrazioni eccessive.
• Nel caso en cui si renda necessario trasportare il teilevisore per farlo riparare

o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Ventilazione

• Non copire i fori di ventilazione o inseire oggetti nel mobile.
• Lasciare un po' di spazio intorno al tevisore.
• Si raccomanda caldamente di utilizzato la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

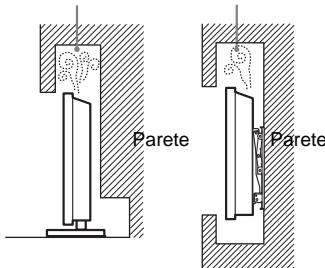

Installato a parete
Spazio minimo indispensablee attorno al tevisore.

Installato sul supporto
Spazio minimo indispensablee attorno al tevisore.

• Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:

Non posare il tevisore piatto, ne installarlo in posizione capovolta, girato all'indietro o lateramente.
Non posizionare il tevisore su uno scafale o dentro un armadio.
Non copririle tevisore con tessuti od oggetti, come per esempio tende, giornali e simili.
Non installment il tevisore nel modulo individato seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modoindicato seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Utilizzare sostanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completenessla spina nella presa di rete.
• Utilizzare il tevisore esquisamente con alimentazione da 220-240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi a aver scollegato il cavo di alimentazione e

prestare attentione a non rinanere impigliati nei cavi con i piedi.

Disinserire il cavo di alimentazione da la presa di rete prima di effettuare operazioni sul tevisatore o di spostarlo.
- Tenere il cavo di alimentazione lontano da fonti di calore.
- Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarri e provocare un incendio.

Note

• Non utilizzare il cavo di alimentazione fornito su altri appearecchi.
  Non sottomporre a pressione, piegare o
  attorcigliareecessivement il cavodi
  alimentazione. I fili interni potrebbero scopirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
  Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
  Non collegare un numero excessivo di apparecchiature alla medesima presa di rete.
• Non utilizzato una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installment/utilizzato il tevisore in luoghi, ambienti o situazioni comme nelle eclencate di seguito: il tevisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesions.

Luogo:

All'aperto (esesto alla luce solare diretta), in spiaggio, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esesto all'acqua, pioggia, umilità o fumo.

Ambiente:

• Per evitare rischi d'incendio, tenere sempre le candelie o altre fiamme libero lontane da quello prodotto.

Luoghi caldi, umidi oecessivamente.
polverosi; esposti all'ingresso di insetti;
dove potrebbero essere soggetti a
vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.).
Non esporre il teilevisore a
sgocciolamento o spruzzi e non
posizionarvi sopra oggetti contententi liquidi, come per esempio vasi.

Situzione:

Non utilizzato con le mani bagnate, nella mobile o con accessori diversi da quelli raccomandi dal fabricante. Durante i temporali scollegare il teilevisore alla presa di rete e dall'antenna.

Rottura di componenti:

Non tirare oggetti contro il teilevisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
- Se la superficie del teilevisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi sccesse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzato il teilevisore per numerousi giorni,esso dovrare essere scollegato dall'a presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il tevisore non è scollegato alla rete elettrica; per scollegare Completely il tevisore, estrarre la spina alla presa di rete.
• Alcuni teilevisori potrebbero comunque disporare di funzioni che per operare correttamente richiedono di lasciare il teilevisore in standby.

Bambini

• Impedire ai bambini di salute sul tevisore.
• Tenere gli accessori di piccole dimensioni lontano alla portata dei bambini, affinché non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spagnere il tevisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi. Rivalgersi al proprio rivenditore o a Sony per fare controllare il tevisore da personale opportunamente qualificato.

Quando:

Il cavo di alimentazione è danneggiato.
- La presa de rete è inadeguata alla spina in uso.
Il tevisore danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del tevisore sono penetrate sostanze liquide o oggetti solidi.

Precauzioni

Visione del tevisore

• Si consiglia la visione del tevisore in condizioni di luce adatta, in quanto condizioni di luce scara o periodi prolongati dannegziano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schemo LCD

• Per quanto lo schermo LCD si realizzato con和技术ia ad alla precisione e disponga del 99.99% od altri di pixel effettivi, potanno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una coratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
  Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al teilevisore. L'imagine potra risultare non uniforme o lo schermo LCD danneggiato.
  Se il tevisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento. bensi di un fenomeno che scompare con l'ajunto della temperatura.

• Se vengono visualizzati in modo continuo fermi imagine, è possible che si presenti un'immagine residua. Tale imagine scompare dopo alcuni istanti.

• Durante l'uso del teilevisore, lo schermo e i rivestimento si scaldano. Non si tratta di un problema di funzionamento.

• Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in quello tevisore, contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di averere disinserito il cavo di alimentazione collegato al tevisore alla presa di rete prima di procedere alla pulizia.

Per evitare il degradamento del materiale o del rivistamento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatzezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
• Non spruzzare acqua o detergente direttamente sul teilevisore. Potrebbe gocciolare verso la parte inferiore dello schermo o altre parti esterne causando danni al funzionamento.
  Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcohol, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolongato con gomma o materiali vinilici pottrebbero dannegliare la superficie dello schermo e il materiale di rivestimento del tevisore.
• Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.
• Per regolare l'angolazione del televisione, spostarlo lentamente in modo da evitare che muovendolo scivoli alla base.

Appareciature opzionali

• Mantenere i componenti optionali o eventuali apparecchiture che emettono radiazioni elettromagnetice lontano dal televisione. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti alla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

Batterie

• Inserire le batterie rispectando la corretta polarità.
• Non utilizzato tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contentitori adibiti alla ragcolla differenziata. Alcune regioni potrebbero averve normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Manegiare il telecomando con cura.
  evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
  Non posizionare il telecomando in prossimita di fonti di calore, ne in luoghi direttamente esposti alla luce solare o in stanze umide.

Smaltimento del teilevisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi

dell'Unione Europea e in alti paesi europei con sistema di raccolta differenziata)

Questo significolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve"Inceve essere consegnato a un punto di raccolta appropriato per il ricicchio di apparentecchi elettrici ed elettronici. Accertando cheQuesto prodotto sa smaltito correttamente, si contribuiisce a prevenir potenziali consequence negative per I'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il ricicchio dei materiali aiuita a conservare le risorse naturali. Per informazioni più dettagliate circa il ricicchio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove I'avete acquistato.

Trattamento dellepileesauste (applicabile in tutti i paesi dell'Unione Europea e in altri

paesi Europei con sistema di raccolta differenziata).

Questo simbolo sul prodotto o sulla confazione indica che la pila non devese considerata un normale rifiuto domestico. Su alcuni tipi di pileQuesto simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici per il mercury (Hg) o per il piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercury o dello 0,004% di piombo. Assicurandovi che lepile siano smalitere correttamente, contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuita a conservare les risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione, protezione dei dati, richiedano un collegamento fisso ad una pila interna, la stessa dovrare essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiatre elettriche ed elettroniche. Questo assicura cheanche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relative alla rimozione sicura delle pile. Consegnare le pile eauste pressi i punti di raccolta indicate per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila eausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove I'avete acquistato.

Manuale di istruzioni

Consente di visualizzare il manuale di istruzioni sullo schermo.

Visione del Manuale di istruzioni

1 Premere i-MANUAL.
2 Premere 日 /日 per selezionare un argomento dall'Indice, quando premere Utilizzare i tasti colorati corrispondenti per andare alla pagina successiva o a quale precedente e per tornare all'Indice.

Se la spiegazione è collegata a un altro argumento, apparirà il symbolo . Premere / / / per selezionare , quando premere . Premere RETURN per tornare indietro.

3 Premere 一 RETURN per uscire.

• Il XMB™ (XrossMediaBar) è un menu di funzioni BRAVIA e sorgenti di ingresso visualizzate sullo schermo del teilevisore.

Installazione degli accessori (Staffa di montaggio a parete)

Per i clienti:

Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l'installazione del teilevisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il teilevisore da soli.

Per i rivenditori e gli installatori Sony:

Prestare la massima attenzione alla sicurezza durante l'installazione, la manutenzione periodica e l'analisi di quello prodotto.

Per l'installazione del teilevisore può essere utilizzata la staffa per montaggio a parete SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4/ NX5xx) / SU-WL100 (KDL-26EX3xx, KDL-22EX3xx) (venduta separamente).

• Per eseguire correttamente l'installazione, consultare le istruzioni fornite insieme alla Staffa di montaggio a parete.
• Vedere "Distacco del supporto da tavolo dal tevisore" (pagea 8).

• Collocare il teilevisore sul supporto da ravolo, fissando il gancio di montaggio.

KDL-46EX4xx

KDL-40BX4/EX4/NX5xx

KDL-37EX4xx

KDL-32BX3/BX4/EX3/EX4/NX5xx

KDL-26EX3xx

KDL-22EX3xx

Per l'installazione di quello prodotto è richiesta una certa capacité, specialmente per determinare la resistenza della parete per sostarre il peso del teilevisore. Assicurarsi di essere il fissaggio di quello prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsable per eventuali danni o lesions causati da un uso errato o un'installazione non appropriata.

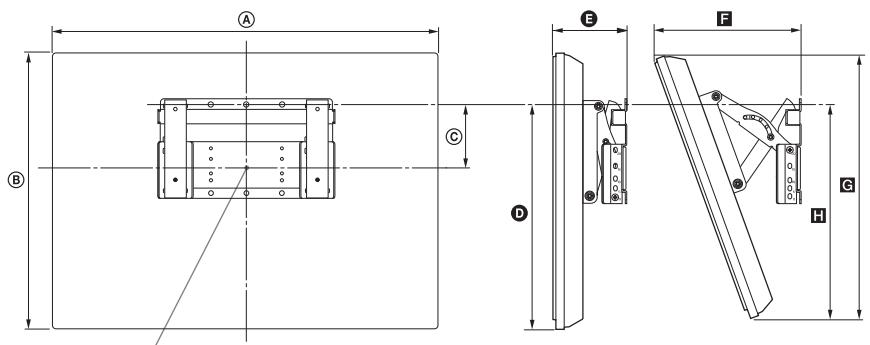

Tabella delle dimensioni di installmente del teilevisore

KDL-46EX4xx
KDL-40BX4/EX4/NX5xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/NX5xx

Punto centrale dello schermo

KDL-26EX3xx

KDL-22EX3xx

Punto centrale dello schermo

Unità: cm

Le ci fibre nella suddetta tabella possono variate leggermente a seconda dell'installazione.

AVVERTENZA

La parete su cui il teilevisore sare installato delve essere in grado di supportare un peso di almeno quattro volte quello del teilevisore. Per informazioni sul suo peso, consultare le "Caratteristiche tecniche" (pagina 15).

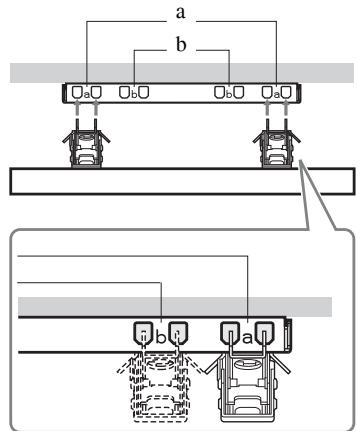

Diagramma/tabella delle posizioni delle viti e dei ganci

Nome del modello	Posizione delle viti	Posizione dei ganci
KDL-46EX4xx	d, g	b
KDL-40BX4/EX4/NX5xx	d, g	b
KDL-37EX4xx	d, g	b
KDL-32BX3/BX4/EX3/EX4/NX5xx	e, g	c
KDL-26EX3xx	—	a
KDL-22EX3xx	—	b

KDL-46EX4xx

KDL-40BX4/EX4/NX5xx

KDL-37EX4xx

KDL-32BX3/BX4/EX3/EX4/NX5xx

Posizione delle viti

KDL-26EX3xx

KDL-22EX3xx

Posizione dei ganci

Posizione dei ganci

Caratteristiche tecniche

Nome del modello		KDL-46EX4xx	KDL-40BX4/EX4/NX5xx	KDL-37EX4xx	KDL-32BX3/ BX4/EX3/EX4/NX5xx	KDL-26EX3xx	KDL-22EX3xx
Sistema
Sistema pannello		Pannello LCD (Display Cristalli Liquidi)
Sistema teilevisivo		In base alla selezione della nazione/regione Analogico: B/G/H, D/K, L, Digitale: DVB-T, DVB-C
Sistema Colore/Video		Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video) Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0
Copertura dei canali		Analogico: 46.25 - 855.25 MHz Digitale: VHF/UHF
Uscita audio		10 W + 10 W (RMS)				8 W + 8 W (RMS)	5 W + 5 W (RMS)
Ingressi/uscite
Antenna		Terminale esterno 75 ohm per VHF/UHF
G/S AV1*1		Connettore scart a 21 pin con ingresso audio/video, ingresso RGB, ingresso S-Video, e uscita audio/video TV analogica.
G/S AV2*2		Connettore scart a 21 pin con ingresso audio/video, ingresso RGB, ingresso S-Video, e uscita audio/video.
COMPONENT IN		Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohm, 0,3 V sincron negativa/PB/CB: 0,7 Vp-p, 75 ohm/Pr/CR: 0,7 Vp-p, 75 ohm
COMPONENT IN		Ingresso audio (connettori fono)
HDMI IN 1, 2, 3, 4		Video: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare due canali32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby DigitalPC (vedere a paglia 17)Audio analogico (mini-jack) (solo HDMI1)
AV3		Ingresso video (connettore fono)
AV3		Ingresso audio (connettori fono)
DIGITAL AUDIO OUT (OPTICAL)		Connettore ottico digitale (PCM lineare due canali, Dolby Digital)
O		Uscita audio (Sinistra/Destre) - (connettori fono)
PC IN		Ingresso PC (15 Dsub) (vedere a categoria 17)G: 0,7 Vp-p, 75 ohm, non Sync on Green/B: 0,7 Vp-p, 75 ohm/R: 0,7 Vp-p, 75 ohm, Sincronismo H/V: livello TTLIngresso audio per PC (mini-jack)
Ω		Uscita cuffia
Porta USB		Porta USB
Alloggiamento CAM (Modulo di accesso condizionale)
Alimentazione e altre informazioni
Requisiti di alimentazione		220-240 V CA, 50 Hz
Dimensioni schermoinisurati in diagonale		46 pollici / circa117 cm	40 pollici / circa102 cm	37 pollici / circa94 cm	32 pollici / circa80 cm	26 pollici / circa66 cm	22 pollici / circa55 cm
Risoluzione schermoinisurati		1.920 puniti (orizzontale) × 1.080 linee (verticale) (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX4/EX4/NX5xx)1.366 puniti (orizzontale) × 768 linee (verticale) (KDL-32BX3/EX3xx, KDL-26EX3xx, KDL-22EX3xx)
Potenzaassorbita	in modalità“Casa”/“Standard”	142 W	110 W	95 W	73 W	52 W	39 W
	in modalità“Negozio”/“Brillante”	183 W	146 W	120 W	94 W	62 W	46 W
Potenza assorbita in modalitàstandby*3		0,19 W
Consumo energetico in modalità spento		0,18 W
Consumo elettrico medio annuale*4		207 kWh	161 kWh	139 kWh	107 kWh	76 kWh	57 kWh
Dimensioni (1 x h x p) (circa)	(con il supporto)	112,7 x 71,1 x 29,4 cm	102,3 x 66,5 x 31,0 cm (KDL-40NX5xx) 99,6 x 63,5 x 25,0 cm (KDL-40BX4xx) 99,2 x 63,5 x 25,0 cm (KDL-40EX4xx)	92,1 x 59,9 x 25,1 cm	82,5 x 55,4 x 26,0 cm (KDL-32NX5xx) 80,4 x 53,2 x 22,0 cm (KDL-32BX3/BX4xx) 80,0 x 53,2 x 22,0 cm (KDL-32EX3/EX4xx)	67,2 x 45,9 x 22,0 cm	55,1 x 40,2 x 21,5 cm
	(senza supporto)	112,7 x 67,4 x 10,2 cm	102,3 x 62,8 x 10,0 cm (KDL-40NX5xx) 99,6 x 59,8 x 9,9 cm (KDL-40BX4xx) 99,2 x 59,8 x 10,0 cm (KDL-40EX4xx)	92,1 x 56,4 x 9,8 cm	82,5 x 51,7 x 10,2 cm (KDL-32NX5xx) 80,4 x 49,7 x 9,6 cm (KDL-32BX3/BX4xx) 80,0 x 49,7 x 9,7 cm (KDL-32EX3/EX4xx)	67,2 x 42,3 x 9,9 cm	55,1 x 36,7 x 8,2 cm
Peso (circa)	(con il supporto)	20,4 kg	22,4 kg (KDL-40NX5xx) 15,6 kg (KDL-40BX4xx) 15,9 kg (KDL-40EX4xx)	13,6 kg	15,5 kg (KDL-32NX5xx) 10,7 kg (KDL-32BX3/BX4xx) 11,0 kg (KDL-32EX3/EX4xx)	8,8 kg	6,6 kg
	(senza supporto)	18,1 kg	19,2 kg (KDL-40NX5xx) 13,6 kg (KDL-40BX4xx) 13,9 kg (KDL-40EX4xx)	11,6 kg	13,0 kg (KDL-32NX5xx) 9,2 kg (KDL-32BX3/BX4xx) 9,5 kg (KDL-32EX3/EX4xx)	7,3 kg	6,0 kg
Accessorini in dotazione		Fare riferimento "1: Verifica degli accessori" a paglia 4.
Accessorini opzionali		Vedere "Installazione degli accessori (Staffa di montaggio apane)" a paglia 12.

1 Uscita AV1: disponibile solo per i canali TV analogici.
2 Uscita AV2 - emissione del segnale delle immagini visualizzate sullo schermo (eccetto PC, HDMI, Component, USB).
3 La potenza in modalità standby viene raggiunta quando il tevisore ha ultimato i necessari processi interni.
4 ore al giorno per 365 giorni l'anno.

Design e specifiche sono soggetti a modifiche alla preavviso.

Schema di riferimento segnali di ingresso computer per PC IN

Segnali	Orizzontale (Pixel)	Verticale (Linea)	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	Linee guida VESA
XGA	1024	768	48,4	60	Linee guida VESA
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA
UXGA	1600	1200	75	60	VESA
HDTV	1920	1080	67,5	60	EIA

L'ingresso PC di quello teilevisore non supporta il sincronismo sul verde o il sincronismo composito.
L'ingresso PC di quello tevisore non supporta segnali interlacciati.
L'ingresso PC di quello tevisore supporta i segnali indicati nelle schema sopra riportato con una frequenza verticale di 60Hz

Schema di riferimento segnali di ingresso computer per HDMI IN 1, 2, 3 e 4

Segnali	Orizzontale (Pixel)	Verticale (Linea)	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	Linee guida VESA
XGA	1024	768	48,4	60	Linee guida VESA
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA

Ricerca guasti

Verificare se l'indicatore (standby) lampeggia in rosso.

Quando lampeggia

La funzione di autodiagnostica è attivata.

Premere sul bianco del tevisore per spegnerlo, scollegare il cavo di alimentazione e rivolgersi al rivenditore o a un centro di assistenza Sony.

Se il LED rosso lampeggia 19 volte, spegnere il tevisore ed estrarre il disposativo USB che non funziona.

Se il LED rosso lampeggia 20 volte, spegnere il tevisore e togliere il dispositivo CAM che non funziona.

Quando non lampeggia

1 Controllare le voci nelle tabelle seguenti.
2 Se il problema persistsente,fare riparare il teilevisore da personale tecnico qualificato.

• Si puis consultare il capitolo completo di soluzione dei problemi sul manuale di istruzioni sullo schermo.
• Per ulteriori informazioni rivolgersi al Centro Assistenza Clienti Sony al segunte indirizzo o numero Telefonico che appeare nella garanzia fornita.

Imagine

Assenza di immagine (schermo scuro) e assenza di audio

• Controllare il collegamento dell'antenna/del cavo.
• Collegare il teilevisore alla rete di alimentazione, e premere sul bianco del teilevisore.
• Qualora l'indicatore (standby) si accenda in rosso, premere I/0.

Sullo schermo compaioni solo effetto neve e rumore

• Controllare che l'antenna non sia rota o piegata.
• Controllare che la durata dell'antenna non sia giunta al termine (3-5 anni in caso di uso normale, 1-2 anni in zone di mare).

11nnnnoeze

Inleiding
