BEDIENUNGSANLEITUNG KDL-32BX300 SONY

Sony gewährt eine Mindestgarantiezeit von 2 Jahren für diese LCD Fernsehgerät und 7 Jahre Lieferbarkeit für den Ersatz von Elektronikteilen.

Fur hilfreiche Informationen zu Sony Produktken

Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.

Bitte lessen Sie diesen Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu konnen.

Hinweis zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (DVB) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T (MPEG-2 und H.264/MPEG-4 AVC) ausgestraht werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert.itte erkundigen Sie sich bei Ihrem Fachhandler vor Ort, ob an Ihrem Wohnort DVB-T-Signale empfangen werden konnen oder Fragen Sie ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb these Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebuhr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerat erfüllt die DVB-T- und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DVB-C-Signalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. eine Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei funkxtioniert.

Eine Listeder kompatiblenKabelanbieterfindenSieauf derSupport-Website:

Der Hersteller与此es Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmachtigter fur EMV und Produktssicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienstoder Garantieangelegenheiten wenden Sie sichitte an die in Kundendienst- oder Garantiedokumenten genommen Adressen.

Informationen zum Warenzeichen

• DVB ist ein eingetragenes Warenzeichen des DVB-Projekt.
• HDMI, das HDMI Logo sowie High-Definition Multimedia Interface sind Marken oder eingetragene Warenzeichen von HDMI Licensing LLC.
• In Lizenz von Dolby Laboratories hergestellt. „Dolby" und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories.
• UBER DIVX-VIDEO: DivX® ist ein von DivX, Inc. entwickeltes digitales Videoformat. Dies ist ein offiziell DivX-zertifiziertes Gerät zum Abspielen von DivX-Video. Unter www.divx.com finds Sie weitere Informationen sowie Software-Tools zum Konvertieren ihrer Dateien in DivX-Video.

ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified®-Gerät muss zur Wiedergabe von DivX Video-on-Demand-Inhalten (VOD) registriert werden. Der Registrierungskode wird im Abschnitt DivX VOD des Setup-Menus des Geräts generiert. Untervod.divx.com konnen Sie mit thisem Code die Registierung abschieden sowie weitere Informationen über DivX VOD erhalten.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

Information zum Modellnamen in dieser Anleitung

Die Buchstaben „xx“ in der Modellbezeichnung, entsprechen der Zahlenkombination für die Farbvariation.

Die in thisem Handbuch verwendeten Abbildungen zeigen - falls nichts Anderes angegeben ist - das Gerät KDL-32EX402.

Leitfaden zur Inbetriebnahme

4

Sicherheitsinformationen 9

Sicherheitsmaßnahmen 10

Bedienungsanleitung

Anleitung fur die Bedienungsanleitung 11

Zusatzinformationen

Montieren des Zubehörs (Wandhalterung) 12

Technische Daten 15

Störungsbehebung 18

DVB : nur für Digitalkanäle

• Lesen Sie vor der Inbetriebnahme des Fernsehgerätsitte den Abschnitt "Sicherheitsinformationen" (seite 9) in dieser Anleitung. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
• Eine vollständige Bedienungsanleitung ist auf dem Bildschirm zu finden.
• Anweisungen zum "Installieren der Wandhalterung" sind in der Bedienungsanleitung deses Fernsehgeräts enthalten.

1: Überprüfen des Zubehörs

Netzkabel (1) (nur bei KDL-46EX4xx)

Kabelhalter (1) (nur bei KDL-40/32NX5xx)

Ständer (1)*

Ständerschrauben (4) (nur bei KDL-46EX4xx)

Ständerschrauben (4 + 3) (nur bei KDL-40BX4/

EX4xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4xx, KDL-26EX3xx, KDL-22EX3xx)

Ständerschrauben (4 + 4) (nur bei KDL-40/32NX5xx)

Fernbedienung RM-ED022 (1)

Batterien der große AAA (2)

• Zerlegt, außer für KDL-46EX4xx.

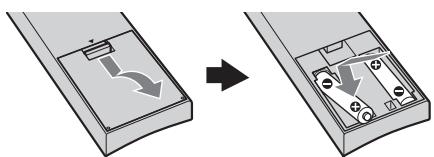

So setzen Sie Batterien in die Fernbedienung ein

• Achten Sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien unterlichlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend. In einigen Gebieten gelten unter Umständen spezielle Vorschriften zur Entsorgung der Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schüten Sie keine Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht in der Höhe von Hitzequellen, unter direkter Sonneneinstrahlung oder an feuchten Orten auf.

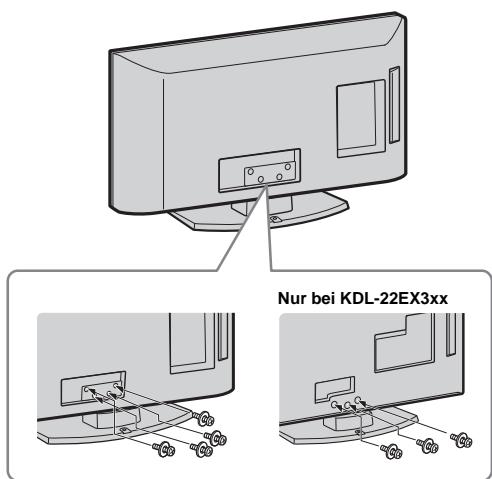

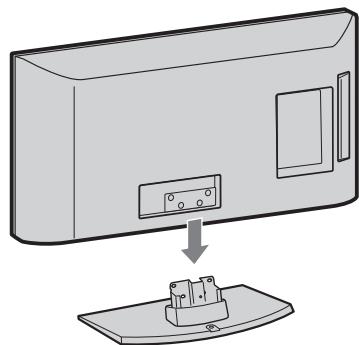

2: Anbringen des Ständers

Gehen Sie wie in den Montageanweisungen erlautert vor, um das Fernsehgerät auf einen Fernsehsteller zu setzen.

1 Bei bestimmten Fernsehmodellen schlagen Sie die Erläuterungen zur ordnungsgemäßen Befestigungitte im mitgelieferten Infoblatt zum Tischständer nach.
2 Setzen Sie das Fernsehgerät auf den Ständer. Achten Sie darauf, dass die Kabel damit nicht stären.

3 Befestigen Sie das Fernsehgerät auf dem Ständer unter Verwendung der mitgelieferten Schrauben und in Übereinstimmung mit den durch Pfeile 1 markierten Schraubenlochern.

• Falls Sie einen elektrischen Schraubendreher verwenden, stellen Sie das Anzugsmoment auf ca. 1,5 Nm (15 kgfcm).

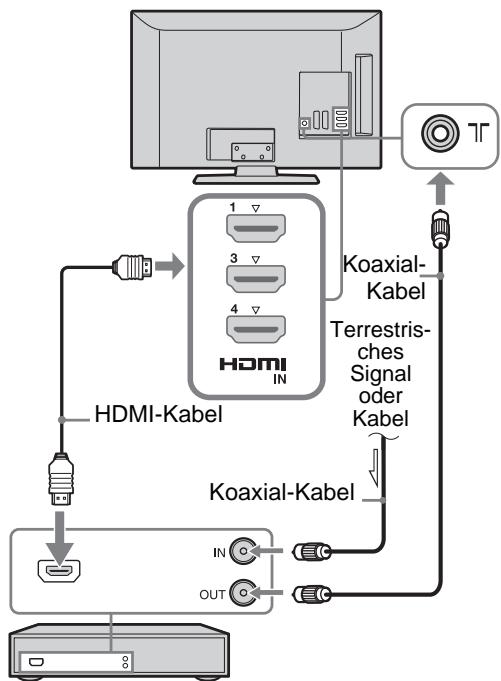

3: Anschlieben von Antenne/Kabel/ Videorecorder/DVD-Recorder

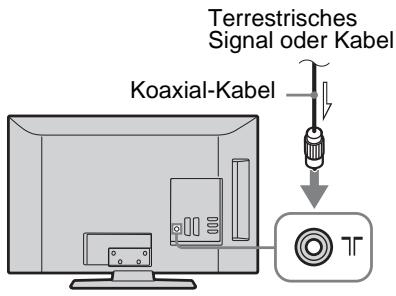

Anschlieben einer Antenne/Kabel

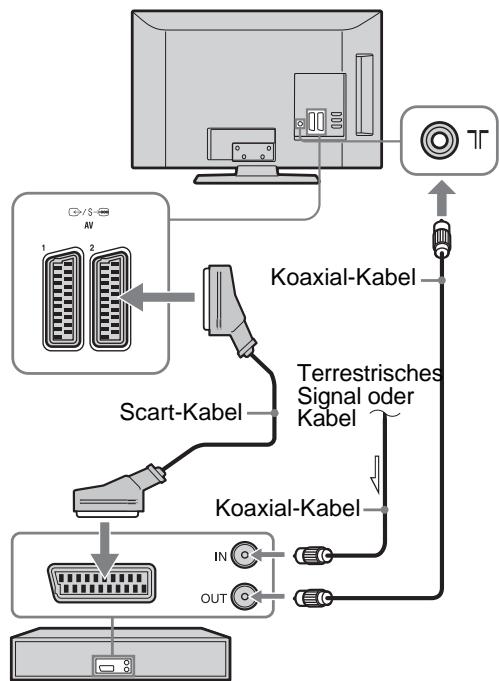

Anschlieben einer Antenne/Kabel bzw. eines Videorecorders/DVD-Recorders über SCART
Videorecorder/DVD-Recorder

• Die AV1-Ausgänge stehen nur für analoges Fernsehen zur Verfügung.
• Über die AV2-Ausgänge wird das aktuelle Bild auf dem Bildschirm ausgegeben (außer im PC-, HDMI-, Component- oder USB-Modus).

Anschlieben einer Antenne/Kabel bzw. eines Videorecorders/DVD-Recorders über HDMI
Videorecorder/DVD-Recorder

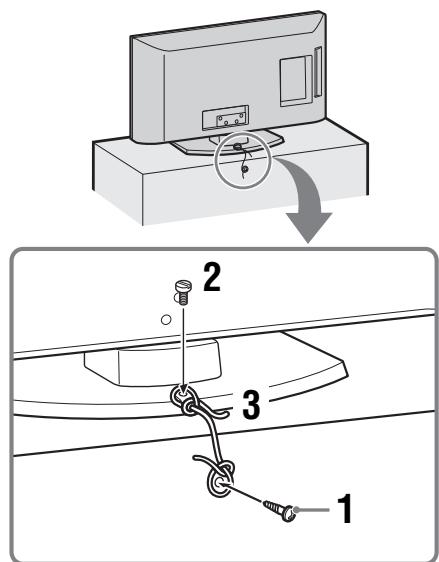

4: Sichern des Fernsehgeräts gegen Umfallen

1 Drehen Sie eine Holzschaube (4 mm Durchmesser, nicht mitgeliefert) in den Fernsehänder.

2 Schrauben Sie eine Maschinenschraube (M4 x 16, nicht mitgeliefert) in das Schraubenloch des Fernsehgerätes.
3 Binden Sie ein festes Seil um die Holzschaube und die Metallschaube.

• Zur Sicherung des Fernsehgeräts wird der optionale Abstitzungsgurt-Satz von Sony verwendet. Wenden Sie sich an das{nachste Sony-Servicecenter, um solch einen Satz zu erwerben. Halten Sie die Modellbezeichnung des Fernsehgeräts bereit.

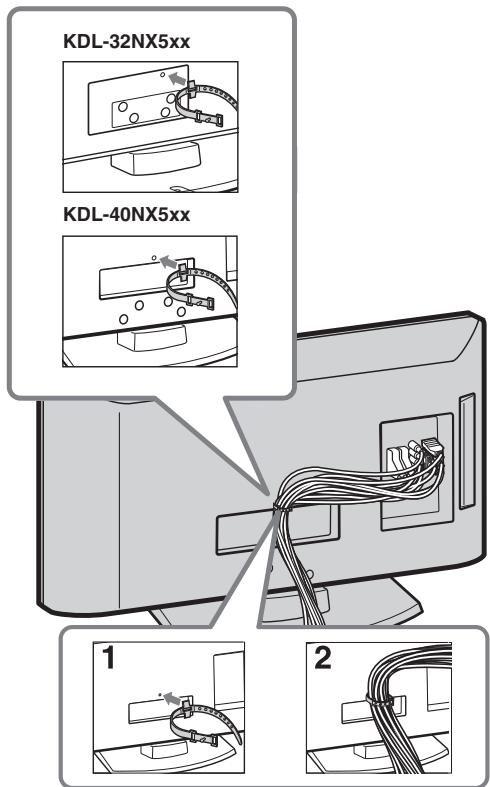

5: Bündeln der Kabel

(nur bei KDL-40/32NX5xx)

Sie konnen die Verbindungskabel wie in der Abbildung unter dargestellt bündeln.

• Bündeln Sie das Netzkabel nicht zusammen mit anderen Verbindungskabeln.

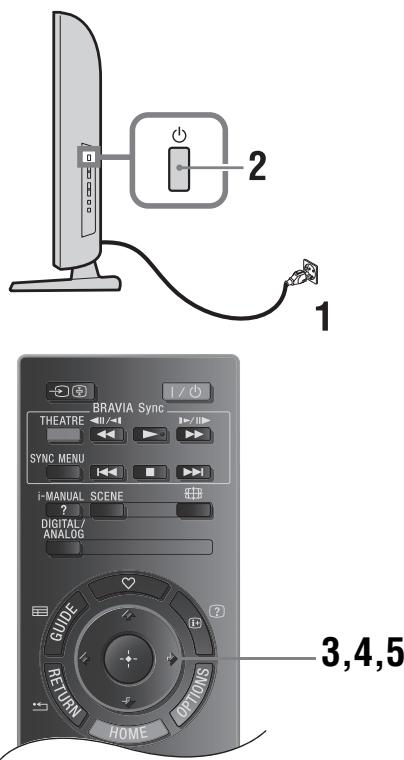

6: Auswahlen der Menüsprache, des Landes/der Region und des Betriebsortes

1 Stecken Sie den Netzstecker des Fernsehgeräts in eine Steckdose (220-240 V Wechselstrom, 50 Hz).
2 Drücken Sie an der Seite des Fernsehgerats.

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, entscheidt das Sprachauswahlmenu auf dem Bildschirm.

• Beim Einsatz des Fernsehgeräts leuchtet die Power-Anzeige grün.

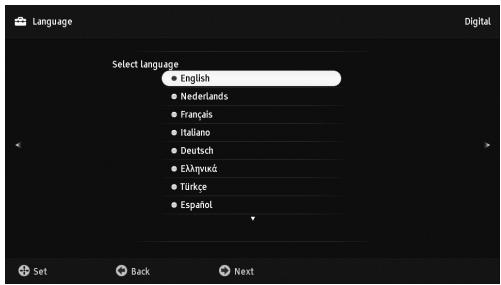

3 Drucken Sie 山 / 山 zur Auswahl der Sprache auf den Menu-Bildschirmen. Drucken Sie danach

4 Wahlen Sie mit / 2 das Land bzw. die Region, wo Sie das Fernsehgerät betreiben, und drücken Sie danach .

Wenn das Land bzw. die Region, in dem bzw. der Sie das Fernsehgerät verwenden wollen, in der Liste nicht enthalten ist, wahren Sie „statt eines Landes bzw. einer Region.

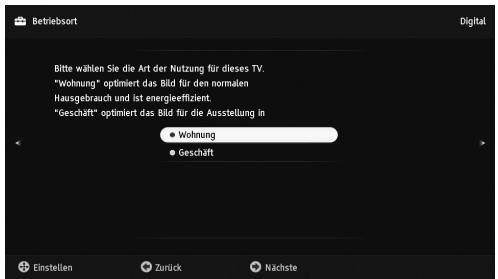

5 Drücken Sie /zur Wahl des Betriebsortes, an dem das Fernsehgerät betreiben wird, und drücken Sie dann

Im Geschäftsmodus werden eineige Einstellungen regelmäßzurückgesetzt.

Mit dieser Option wahlen Sie den anfänglichen Bildmodus aus, der für die typischen Lichtverhältnisse in der jeweiligen Umgebung geeignet ist.

7: Automatische Programmsuche

1 Drucken Sie

2 Drücken Sie 念 /思 zur Auswahl von "Antenne" oder ,Kabel". Danach drucken Sie

Wenn Sie „Kabel“ anwahlen, erscheint ein Bildschirm zur Auswahr der Suchlaufart. Siehe Punkt „Suche der Kabelverbindung" (Seite 8). Das Fernsehgerät beginnnt nun, alle verfügbaren digitalen Kanäle und anschließend die analogen Kanäle zuuchen. Dies kann eine Zeit dauern. Betätigten Sie währenddessen keine Knöppe des Fernsehers oder der Fernbedienung.

WenneineMeldungerscheint,die Antennenverbindung zu prifen

Es wurden weder digitale noch analoge Sender gefunden. Prüfen Sie alle Antennen-/ Kabelverbindungen, und drücken Sie dann um den Sendersuchlauf erneut zu starten.

3 Programme ordnen (nur im Analogmodus): Zum Verändern der Reihenfolge, in der die Sender im Fernsehgerät gespeichert werden.

1 Drücken Sie / zum Auswahlen des Kanals, den Sie in eine neue Position bringen möchten. Drücken Sie dann .
2 Wahlen Sie mit / die neue Position für den Sender aus, und drücken Sie anschließend . Wenn Sie die Reihenfolge, in der die analogen Kanäle im Fernsehgerät gespeichert werden, nicht ändern都会, drücken Sie HOME, um mit dem{nachsten Schritt fortzufahren.

• Dieser Schritt erscheint nicht, wenn ein analoger Kanal gefunden wird.

Die Nachricht „Grundeinstellungen beendet“ wird auf dem Bildschirm erscheinen. Drücken Sie .

Das Fernsehgerät hat nun alle verfügbaren Sender gespeichert.

Suche der Kabelverbindung

1 Drucken Sie
2 Drücken Sie 念 /念 zur Auswahl Schnellsuchlauf" oder ,Vollständiger Suchlauf".Danach drucken Sie .. Schnellsuchlauf":Kanale werden gemaBder Information des Kabelanbieters im Übertragungssignal gesucht. Empfohlene Einstellung fur, F _ 一 Frequenz und,,Netzwerk ID"ist,Autom." These Option wird fur die Schnellsuche empfohlen,sofern dies von Ihrem Kabelbetreiber understandsit wird. Falls,Schnellsuchlauf' nicht ausgewahlt wird, wenden Sieitte den, Vollstandiger Suchlauf Modus unter an. "Vollstandiger Suchlauf":Alle verflugbaren Kanale werden eingestellt und gespeichert.Dies kann eineige Zeit beanspruchen. These Option wird empfohlen, wenn Schnellsuchlauf von Ihrem Kabel-Anbieter nicht understandsit wird. Fur weitere Informationen zu Kabel-SupportAnbietern schauen Sie auf folgende Web-Sections: http://support.sony-europe.com/TV/DVBC
3 Drucken Sie / / zur Auswahl „Start". Der Fernseher beginn mit der Kanalsuche. Betätigten Sie keine Knöffe an Fernsehgerät bzw. Fernbedienung.
- Einige Kabel-Anbieter bieten keinen Support für „Schnellsuchlauf“. Werden keine Kanäle bei Verwendung von „Schnellsuchlauf“ gefunden, führen Sie „Vollständiger Suchlauf“ aus.

Einstellen des Bildbetrachtungswinkels

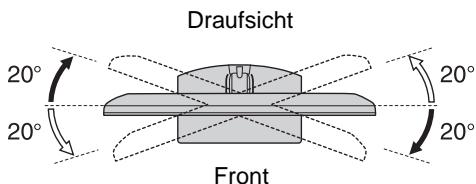

Dieses Fernsehgerät kann innerhalb der unter angezeigten Winkel angepasst werden.

(nuir bei KDL-40/32NX5xx)

Passen Sie den Winkel rechts und links an (Drehfuß)

(nur bei KDL-22EX3xx)

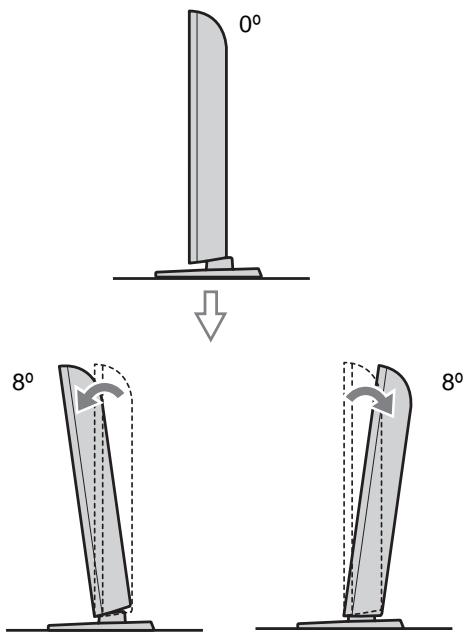

Anpassen der Neigung

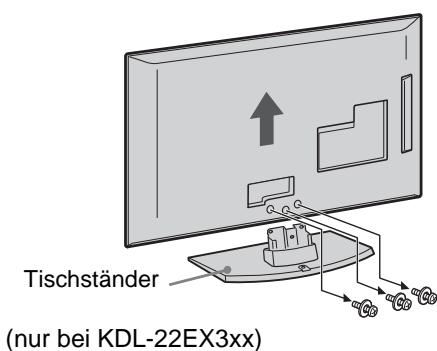

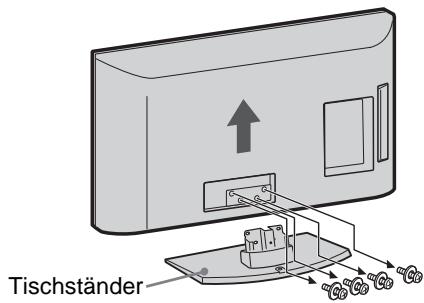

Lösendes Tischständers vom Fernsehgerät

• Entfernen Sie den Tischänder nur zum Anbringen an der Wand.

Sicherheitsinformationen

Installation/Einstellung

Installieren und benutzten Sie das Fernsehgerät unter Berücksichtigung der einzeln angegebenen Anweisungen, um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und /oder Verletzungen zu vermeiden.

Installation

• Das Fernsehgerät sollte darüber frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Flüchte.
• Wandeinbauten sollenn nur von qualifiziertem Fachpersonal ausgeführten werden.
  Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive:

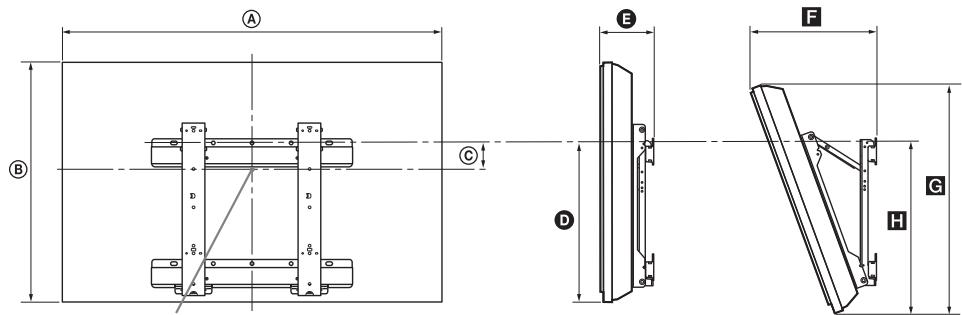

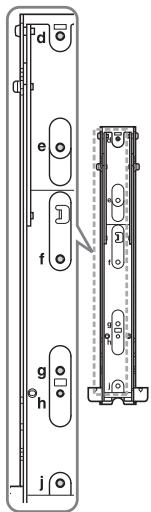

Wandmontagehalterung SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/ NX5xx, KDL-37EX4xx, KDL-32BX3/ BX4/EX3/EX4/NX5xx)
- Wandmontagehalterung SU-WL100 (KDL-26EX3xx, KDL-22EX3xx)

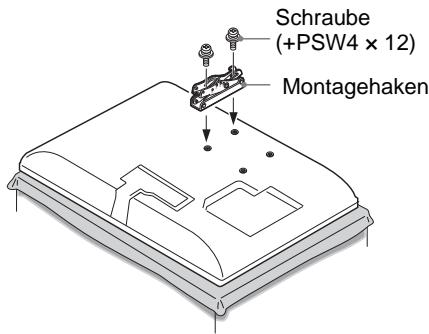

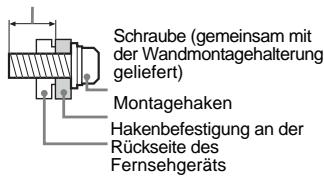

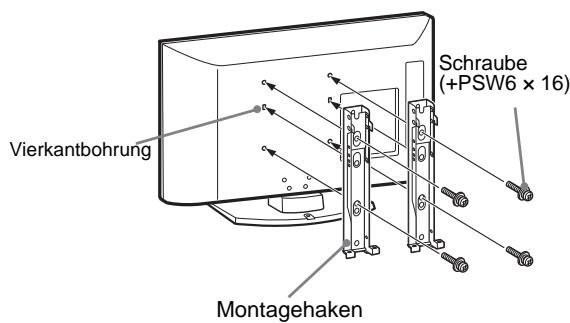

- Verwendten Sie zum Befestigen der Montagehaken am Fernsehergerätitte die gemeinsam mit der Wandmontagehalterung gelieferten Schrauben. Die mitgelieferten Schrauben sind derart konzipiert, dass sie von der Befestigungsfläche des Montagehakens aus 8 bis 12mm lang sind. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehergerät beschädigt werden oder herunterfallen.

8mm-12mm

Transport

Vor dem Transport des Fernsehgerats ziehen Sieitte alle Kabel aus dem Gerat.
Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nöttig.
- Wenn Sie das Fernsehgerät von Hand transportieren, halten Sie esitte wie rechts dargestellt. Üben Sie kein den Druck auf den LCD-Bildschirm aus.
- Wenn Sie das Fernsehgerät anheben oder transportieren, halten Sie dieises fest an der Unterkante.
- Setzen Sie das Fernsehgerät beim Transport weder Stößen noch starken Erschüttungen aus.
- Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungs-materialien im Originalkarton.

Luftzirkulation

• Decken Sie nie die Luftungsstoffnagen ab und steken Sie nicht in das Gehäuse.

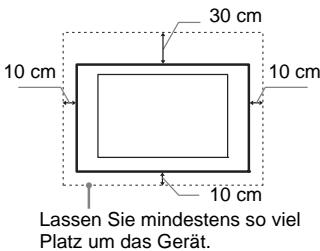

• Lassen Si但这reichend Platz um das Fernsehgerat (siehe Abbildung).
• Es wird dringend empfehlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausrechende Luftzirkulation zu gewährleisten.

Installation an der Wand

Aufstellung auf dem Standfuß

Lassen Sie mindestens so viel Platz um das Gerät.

Um eine ausreichende Beluftung zu gewährleisten und Staub-,oder Schmutzablagerungen zu vermeiden
- Stellen Sie das Fernsehgerät weder flach, noch auf dem Kopf stehend, falsch herum oder seitwerts geneigt auf.
- Stellen Sie das Fernsehgerät wedener auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf.
- Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.
Installieren Sie das Fernsegerat nicht wie auf der Abbildung gezegt.

Die Luftzirkulation wird unterbunden.

Netzkabel

Um alle Risiken wie Feuer, Elektroschock oder Beschäftigungen und/oder Verletzungen auszuschreiben, sollen Die das Netzkabel und den Stecker wie hier angegeben handhaben:

• Verwendten Sie ausschließlich die von Sony und kein anderen Anbierten geleiferte Netzkabel.
• Stecken Sie den Stecker ganz in die Netzsteckdose.

• Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220-240 V Wechselstrom ausgelegt.
  Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen und stoltern Sie nicht über die Kabel.
  Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren.

• Halten Sie das Netzkabel von Würmequellen fern.
  Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sieihn regelmäß. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr.

Anmerkungen

• Verwendten Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.
  Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermöig. Die blanken Adern im Inneren des Kabels konnten freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkelabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.
• Achten Sie darauf, nicht zu weitere andere Geräte an dieselbe Netzsteckdose anzuschreiben.
• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt.

Verbotene Nutzung

Installieren Sie das Fernsehgerat:weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgerats und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann.

Standort:

Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch.

Umgebung:

Zur Vermeidung der Feuerausbreitung halten Siestets Kerzen oder andere offene Flammen von thisem Produkt fern.

An heisen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerat eindringen können; an denen es mechanischen Erschüttungen ausgesetzt ist, neben brennabaren Objekten (Kerzen usw.). Das Fernsehgerat darf welt Tropfen oder Spritzern ausgesetzt werden. EsoridaeKeine mit Flissigkeit gefulten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerat abgestellt werden.

Situation:

Nicht mit nassen Händen, ohne Gehäuse oder mit anderen als vom Hersteller empfohlenen Zubehör benutzten. Trennen Sie das Fernsehgerat bei Gewitter von der Netzestdocke und der Antenne.

Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms konnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.
• Falls die Überfläche des Fernsehergards zerspringt, siehen Sie zuerst das Netzkabel aus der Steckdose, bevor sie das Gerit berühren. Anderfalls besteht die Gefahr eines elektrischen Schlages.

Wenn das Gerät nicht benutzt wird

Zum Schutz der Umwelt und aus Sicherheitsgründen empfehlct es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.

• Da das Fernseherat auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschalte wurde, muss der Stecker aus der Netzsteckdoze gezogen werden, um das Fernseherat vollkommen auszuschalten.
• Bei einigen Fernsehgeräten gibt es jeder möglicherweise Funktionen, für die das Fernsehgeberät in den Bereitschaftsmodus geschlossen sein muss.

Kinder

Sorgen Sie dazu, dass Kinder nicht auf das Fernsehergerat klettern.
Bewahren Sie keine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtumlicherweise verschlükt werden.

Falls folgende Probleme aufreten...

Schalten Sie das Fernsehgerät sofort aus undziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt.

Wenden Sie sich an Ihr Handlcr oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lessen.

Wenn:

Das Netzkabel beschädigt ist.
- Der Stecker nicht fest in der Netzesteckdose sitzt.
Das Fernsehgerat durch Fallen, Stoßen oder einen geworfenen Gegenstand beschadigt ist.
Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernschgerät gelangen.

Sicherheitsmaßnahmen

Fernsehen

• Schauen Sie bei gemäßiger Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhören die Lautstärke moderat ein. Anderfalls kann es zu Gehorschäden kommt.

LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochprazierter Technologie gearbeitet wird und der Bildschirm 99.99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige Schwarze oder leuchtende Punkte (rot, grün oder blau) sightbar sind. Es handelt sich bzw. um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfung.
• Stößen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihren nicht und stellen Sie nicht auf these Fernsehergat. Das Bild kann ungleichmäßiger werden und der LCD-Bildschirm kann beschädigt werden.
• Wenn这点es Fernsehgerat an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbildner länger die Zeit angezeigt werden, kann es zu Doppelbildern kommt.
  Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.

• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfungtion.

• Der LCD-Bildschirm enthalt eine petite Menge Flüssigkristalle. Einige der Leuchtstofffröhren, die in dieser Fernsehgerat verwendet werden, enthalten auch Queksilber. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien.

Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts.

Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen.

Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sieitte folgende Vorschimsaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfliche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuchicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.
• Besprühen Sie das Fernsehgerät nicht direkt mit Wasser oder Reinigungsmitteln, da这点 zum Eindringen von Flüssigkeit an der Unterseite des Bildschirms oder an außeren Teilen und infolgedesessen zu Fehlfunktionen führen kann.
• Verwendten Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtiges Lösungsmittel wie Alkohol, Benzin, Verdünning oder Insektizide. Wenn Sie solte dich verwenden oder das Gerat länger Zeit mit Gummi-oder Vinylmaterialien in Berührung kommt, kann es zu Schaden an der Bildschirm-oder der Gehäuseoberflacke kommt.
  Um eine ausreichende Belüfung zu gewährleisten, wird regelmüssiges Staubsaugen der Lufungsöffnungen empfohlen.
• Wenn Sie den Winkel des Fernsehgeräts einstehen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt.

Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit electromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls konnen Bild- und/oder Tonstörungen aufreten.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird.

Batterien

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien entsprechenderer Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgten Sie verbrauchte Batterien umweltschonend. Beachachten Sieitte geltende Entsorgungsrichtlinien fur Batterien. Wenden Sie sich ggf. an die zustandige Behörde.
  Behandeln Sie die Fernbedienung sorgfaitig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.
  Bewahren Sie die Fernbedienung nicht...,
  nben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf.

Entsorgen des Fernsehgeräts

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in

den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen这点es Produkte schützen Sie die Umwelt und die Gesundheit Ihr Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrtd. Materialrecycling hilt, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling这点es Produkte erhalten Sie bei ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der

Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestriichen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0.0005% Quecksilber oder 0.004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgn desierter Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihr Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgn gefährdet. Materialrecycling hilt, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funkionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benöhtigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetaucht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmer Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dessies Produkte oder der Batterie erhalten Sie von Ihr Gemeinde, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Bedienungsanleitung

Zeigt die Bedienungsanleitung auf dem Bildschirm an.

Anleitung für die Bedienungsanleitung

1 Drücken Sie i-MANUAL.
2 Drucken Sie 13 , um ein Thema aus dem Inhaltsverzeichnis auszuwahlen, und drucken Sie dann .

Benutzen Sie die entsprechende Farbtaste, um zur nächsten oder zur vorangegangenen Seite zu gehen und um zum Inhaltsverzeichnis zurückzukehren.

Wenn die Erklärung in direktem Zusammenhang mit einem anderen Thema stehen, erscheint das Symbol . Drücken Sie / / / , um auszuwahlen, und drücken Sie dann . Drücken Sie RETURN, um zurückzugehen.

3 Drücken Sie RETURN, um diesen Modus zu beenden.

• Die XMB™ (XcrossMediaBar) ist ein Menu für BRAVIA - Funktionen und -Signalquellen, die auf dem Fernsehbildschirm angezeigt werden.

Montieren des Zubehörs (Wandhalterung)

An die Kunden:

Zum Schutz des Produkts und aus Sicherheitsgründen empfeht Sony dringend, die Installation Ihres Fernsehgerätes von Sony-Händlern oder lizenzierten Monteuren durchführung zu halten. Versuchen Sie nicht, die Montage selbst durchzuführen.

An Sony-Handler und Monteure:

Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung these Products der Sicherheit ihre volle Aufmerksamkeit.

Ihr Fernsehgerät kann mit dem Wandmontagebügel SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/ NX5xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4/NX5xx) / SU-WL100 (KDL-26EX3xx, KDL22EX3xx) (separatehaltlich) montiert werden.

• Lesen Sieitte in der mit der Wandhalterunggelieferten Anleitung nach,um die Montage richtig auszufahren.
  Schlagen Sie unter „Lösen des Tischständers vom Fernsehgerät" (Seite 8) nach.

• Stellen Sie das Fernsehgeberät auf den Tischständer, wenn Sie den Montagehaken befestigen.

KDL-46EX4xx

KDL-40BX4/EX4/NX5xx

KDL-37EX4xx

KDL-32BX3/BX4/EX3/EX4/NX5xx

KDL-26EX3xx

KDL-22EX3xx

Für die Installation these Products ist ausreichende Sachkennnis erforderlich, besonders zur Ermittlung der Wandfestigkeit, um das Gewicht des Fernsehgerätes tragen zu konnen. Überlassen Sie die Wandmontage these Products unbedingt Sony-Handlern oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die durch falsche Handhabung oder unsachgemäß Installation verursacht werden.

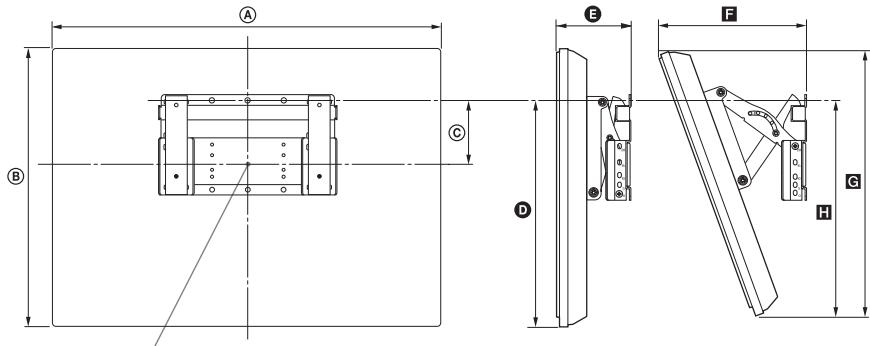

Tabelle der Fernsehgeräte-Installationsabmessungen

KDL-46EX4xx
KDL-40BX4/EX4/NX5xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/NX5xx

Bildschirm-Mittelpunkt

KDL-26EX3xx

KDL-22EX3xx

Bildschirmzentrum

Einheit: cm

Die Zahlen in der obigen Tabelle können je nach der Installation gingefugig abweichen.

WARNING

Die Wand, an der das Fernsehgerämt montiert werden soll, muss in der Lage sein, mindestens das vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten" (Seite 15) angegeben.

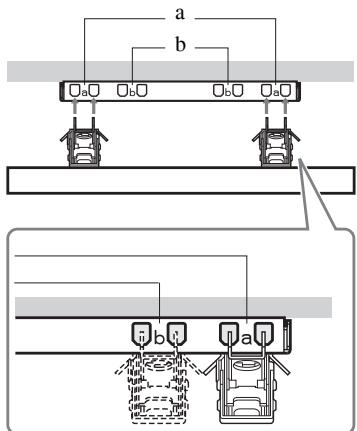

Zeichnung/Tabelle der Schrauben- und Hakenpositionen

Modellbezeichnung	Schraubenposition	Hakenposition
KDL-46EX4xx	d, g	b
KDL-40BX4/EX4/NX5xx	d, g	b
KDL-37EX4xx	d, g	b
KDL-32BX3/BX4/EX3/EX4/NX5xx	e, g	c
KDL-26EX3xx	—	a
KDL-22EX3xx	—	b

KDL-46EX4xx

KDL-40BX4/EX4/NX5xx

KDL-37EX4xx

KDL-32BX3/BX4/EX3/EX4/NX5xx

Schaubenposition

KDL-26EX3xx

KDL-22EX3xx

Hakenposition

Hakenposition

Technische Daten

Modellbezeichnung		KDL-46EX4xx	KDL-40BX4/EX4/NX5xx	KDL-37EX4xx	KDL-32BX3/ BX4/EX3/EX4/NX5xx	KDL-26EX3xx	KDL-22EX3xx
TV-System
Bildschirmsystem		LCD-Bildschirm (Flüssigkristall-Display)
Fernsehnorm		Je nach ausgewähltem Land/Gebiet Analog: B/G/H, D/K, L, Digital: DVB-T, DVB-C
Farb-/Videosystem		Analog: PAL, PAL60 (nur Videoeingang), SECAM, NTSC3.58, NTSC4.43 (nur Videoeingang) Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0
Kanalbereich		Analog: 46.25 - 855.25 MHz Digital: VHF/UFH
Tonausgabe		10 W + 10 W (effektiv)				8 W + 8 W (effektiv)	5 W + 5 W (effektiv)
Ein-/Ausgangsbuchsen
Antenne		75-Ohm-Außenantenne für VHF/UFH
AV1*1		21-poliger Scart-Anschluss mit Audio-/Videoeingang, RGB-Eingang, S-Videoeingang und analogem Fernsehaudio/-videoausgang.
AV2*2		21-poliger Scart-Anschluss mit Audio-/Videoeingang, RGB-Eingang, S-Videoeingang und Audio-/Videoausgang.
COMPONENT IN		Unterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Y: 1 Vp-p, 75 Ohm, 0,3 V negative Sync/PB/CB: 0,7 Vp-p, 75 Ohm/PR/CR: 0,7 Vp-p, 75 Ohm
COMPONENT IN		Audio-Eingang (Kopfhörerbuchse)
HDMI IN 1, 2, 3, 4		Video: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480i Audio: Zwei Kanäle, linear, PCM 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital PC (siehe Seite 17) Analoge Audiobuchse (Minibuchse) (nur HDMI 1)
AV3		Video-Eingang (Kopfhörerbuchse)
AV3		Audio-Eingang (Kopfhörerbuchse)
DIGITAL AUDIO OUT (OPTICAL)		Digitale optische Buchse (Zwei Kanal, linearer PCM, Dolby Digital)
PC IN		Audioausgänge (links/rechts) - CINCH
PC IN		PC-Eingang (15 D-Sub) (siehe Seite 17) G: 0,7 Vp-p, 75 Ohm, kein Sync auf Grün/B: 0,7 Vp-p, 75 Ohm/R: 0,7 Vp-p, 75 Ohm, H/V Sync: TTL-PegelPC-Audioeingang (Minibuchse)
Kopfhörerbuchse		Kopfhörerbuchse
USB-Anschluss		USB-Anschluss
CAM-Einschub		CAM-Einschub (Zugangskontrollmodul)
Stromversorgung und Sonstiges
Betriebsspannung		220-240 V Wechselstrom, 50 Hz
Bildschirmgroße (in der Diagonalen)		46 Zoll / ca. 117 cm	40 Zoll / ca. 102 cm	37 Zoll / ca. 94 cm	32 Zoll / ca. 80 cm	26 Zoll / ca. 66 cm	22 Zoll / ca. 55 cm
Anzeigeauflösung		1.920 Punkte (horizontal) × 1.080 Zeilen (vertical) (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX4/EX4/NX5xx) 1.366 Punkte (horizontal) × 768 Zeilen (vertical) (KDL-32BX3/EX3xx, KDL-26EX3xx, KDL-22EX3xx)
Stromver-brauch	im „Wohnung“/ „Standard“ Modus	142 W	110 W	95 W	73 W	52 W	39 W
	im „Geschäft“/ „Brillant“ Modus	183 W	146 W	120 W	94 W	62 W	46 W
Leistungsaufnahme im Standby-Modus*3		0,19 W
Stromverbrauch im Modus Aus		0,18 W
Durchschnittlicher jährlicher Energieverbrauch*4		207 kWh	161 kWh	139 kWh	107 kWh	76 kWh	57 kWh
Abmessungen (B × H × T) (ca.)	(mit Geräteständer)	112,7 x 71,1 x 29,4 cm	102,3 x 66,5 x 31,0 cm (KDL-40NX5xx) 99,6 x 63,5 x 25,0 cm (KDL-40BX4xx) 99,2 x 63,5 x 25,0 cm (KDL-40EX4xx)	92,1 x 59,9 x 25,1 cm	82,5 x 55,4 x 26,0 cm (KDL-32NX5xx) 80,4 x 53,2 x 22,0 cm (KDL-32BX3/BX4xx) 80,0 x 53,2 x 22,0 cm (KDL-32EX3/EX4xx)	67,2 x 45,9 x 22,0 cm	55,1 x 40,2 x 21,5 cm
	(ohne Geräteständer)	112,7 x 67,4 x 10,2 cm	102,3 x 62,8 x 10,0 cm (KDL-40NX5xx) 99,6 x 59,8 x 9,9 cm (KDL-40BX4xx) 99,2 x 59,8 x 10,0 cm (KDL-40EX4xx)	92,1 x 56,4 x 9,8 cm	82,5 x 51,7 x 10,2 cm (KDL-32NX5xx) 80,4 x 49,7 x 9,6 cm (KDL-32BX3/BX4xx) 80,0 x 49,7 x 9,7 cm (KDL-32EX3/EX4xx)	67,2 x 42,3 x 9,9 cm	55,1 x 36,7 x 8,2 cm
Gewicht (ca.)	(mit Geräteständer)	20,4 kg	22,4 kg (KDL-40NX5xx) 15,6 kg (KDL-40BX4xx) 15,9 kg (KDL-40EX4xx)	13,6 kg	15,5 kg (KDL-32NX5xx) 10,7 kg (KDL-32BX3/BX4xx) 11,0 kg (KDL-32EX3/EX4xx)	8,8 kg	6,6 kg
	(ohne Geräteständer)	18,1 kg	19,2 kg (KDL-40NX5xx) 13,6 kg (KDL-40BX4xx) 13,9 kg (KDL-40EX4xx)	11,6 kg	13,0 kg (KDL-32NX5xx) 9,2 kg (KDL-32BX3/BX4xx) 9,5 kg (KDL-32EX3/EX4xx)	7,3 kg	6,0 kg
Mitgelieferte Teile		Siehe „1: Überprüfen des Zubehörns“ auf Seite 4.
Sonderzubehör		Siehe „Montieren des Zubehörns (Wandhalterung)" auf Seite 12.

1 Die AV1-Ausgänge stehen nur für analoges Fernsehen zur Verfugung.
2 Über die AV2-Ausgänge wird das aktuelle Bild auf dem Bildschirm ausgegeben (außer im PC-, HDMI-, Component- oder USB-Modus).
3 Die angegebene Bereitschaftsleistung ist erreicht, wenn das Fernsehgerät notwendige interne Prozesse abgeschlossen hat.
4 Vier Stunden tätig an 365 Tagen pro Jahr.

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

PC-Eingangs-Signalreferenzlabele fur PC IN

Signale	Horizontal (Pixel)	Vertical (Zeile)	Zeilenfrequenz (kHz)	Bildfrequenz (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	VESA Richtlinien
XGA	1024	768	48,4	60	VESA Richtlinien
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA
UXGA	1600	1200	75	60	VESA
HDTV	1920	1080	67,5	60	EIA

• Der PC-Eingang these Fernsehgerats unterstützt kein Sync-Signal auf Grün und kein zusammengesetztes Sync-Signal.
• Der PC-Eingang these Fernsehgeräts unterstützen keine Interlaced-Signale.
• Der PC-Eingang these Fernsehgeräts unterstützt die in der o.g. Tabelle aufgeführten Signale mit 60Hz Bildfrequenz.

PC-Eingangs-Signalreferenzlabelle fur HDMI IN 1,2,3 und 4

Signale	Horizontal (Pixel)	Vertical (Zeile)	Zeilenfrequenz (kHz)	Bildfrequenz (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	VESA Richtlinien
XGA	1024	768	48,4	60	VESA Richtlinien
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA

Störungsbehebung

Überprüfen Sie, ob die Anzeige (Standby) rot blinkt.

Wenn die Anzeige blinkt

Die Selfbstdiagnosefunktion wurde aktiviert.

Drücken Sie an der Seite des Fernsehgerats, um das Gerät auszuschalten, trennen Sie das Netzkabel vom Gerät und wenden Sie sich an ihren Händler oder den Sony-Kundendienst.

Wenn die LED-Anzeige 19-mal aufblinkt, schalten Sie das Gerätitte aus und entfernen Sie die fehlerhafte USB-Einheit.

Wenn die LED-Anzeige 20-mal aufblinkt, schalten Sie das Gerätitte aus und entfernen Sie die fehlerhafte CAM-Einheit.

Wenn die Anzeige nicht blinkt

1 Sehen Sie in den folgenden Tabellen nach.
2 Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben{lásst, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

• Sie können den gesamten Abschnitt "Fehlerbehebung" in der On-Screen-Bedienungsanleitung konsultieren.
• Wenn Sie weitere Fragen haben, wenden Sie sichitte unter der auf der mitgelieferten Garantiekarte erscheinenden Adresse oder Telefonnummer an das Sony-Kunden-Informationszentrum.


Kein Bild (Bildschirm ist dunkel) und kein Ton

• Überprüfen Sie die Antennen/Kabelverbindung.
• Schlieben Sie das Fernsehgerät an das Netz an und drücken Sie an der Seite des Fernsehgerätes.
• Wenn die Anzeige (Standby) rot aufleucht, drücken Sie I/

Auf dem Bildschirm ist nur Störrauschen (Schnee) zu sehen

• Überprüfen Sie, ob die Antenne defekt oder abgeknicht ist.
• Überprüfen Sie, ob die Lebensdauer der Antenne (drei bis fünf Jahre im normalen Betrieb, ein bis zwei Jahre in Meeresnähe) abgelaufen ist.

Introduccion
