MANUALE UTENTE HGL64SGX HOOVER

1. Istruzioni Per L'installatore 32
   1.1.Installazione 32
   1.2. Locazioni Consigliate 32
   2.1. Connessione Elettrica 32
   2.2. Connessione Gas 32
   2.3. Adattare Il Piano Cottura Con Diversi Tipi Di Gas 33
   2.4.Regolare Il Minimo Della Fiamma 33
2. Uso Del Piano - Istruzioni Utente 33
   3.1. Uso Del Bruciatore Gas 33
   3.2. Uso Di Fornelli Con Le Piastre Elettriche 33
3. Manutenzione E Pulizia 34
   5.Ripristino 34
4. Rispetto Dell'ambiente 34

INDICE

PT

Il plano cottura può Installato in qualsiasi top che sua resistente ad una temperatura di 100^ e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è molto她在 Figura 2.

Qualora Il plano venga Incassato In modo che sul suo lato sinistro o destro ci sua的一些, la distance non dev'essere Inferiore a 15 cm (vedere Figura 4); quando la distance tra la parete posteriori e Il plano deve essere di almeno 5,5 cm.

La distanza tra II plano cottura e qualsiasi altri appearecchio sopra diesso (es. una cappa) non deve essere Inferiore a 70~cm (Figura 4).

Qualora除去 Il plano cottura vi sua un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 3).

Importante - Il diagramma In figura 1在哪来 come delve nelle applicativo il signillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.

Se un piano cottura da 60 cm è posizionato sopra un forno non equipaggiato con un sistema di raffreddamento a ventola si raccomanda di predisporre delle aperture che assicurino una corretta circolazione d'aria.

La dimensione di queste aperture deve essere di almeno 300~cm^2 e posizionate come in Figura 5.

1.2. LOCAZIONI CONSIGLIATE

Quest'apparecchio deveseissere installato in accordo con le norme vigenti edeveseissere usato solo in luoghi ben ventilati.

Prima di utilizzare quest'apparecchio leggere attendamente il libretto di istruzioni.

Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una Buona ventilazione siatramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolongato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o augmentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore può essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.

Una ventola elettrica è in grado di assicurare unchio d'aria completo nella cucina 3-5 volte agli ora. L'inistatore dovrà seguire gli standard nazionali pertinenti.

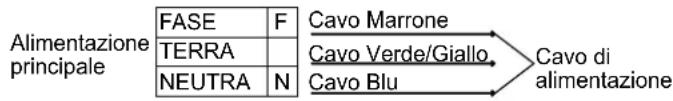

2.1. CONNECTION ELETTRICA

Controllare i dati sulla plagca segnaletica, situata quello l'unità, per assicurarsi che il collegamento elettrico sa corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve ave la messa a terra. Se esta operazione non viene eseguita, il produttore non sare responsable di eventuali danni occorsi a persono o proprieta. Se non è gli applicata una spina, applicarne una appropriata come indicate sulla plagca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sia sempre accessibile. Qualora il piano cottura via connesso direttamente all'alimentazione principale, bisognerà predisporreanche un salvavita. Se il cavo di alimentazione è danneggiato dovra essere sostituito da personale qualificato in modo da prevenire qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi H05RR-F, H05W-F, H05V2V2-F.

2.2. CONNECTION GAS

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica.

La placca segnaletica sotto il piano cottura在哪i tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata alla aver controllato che sua regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cancellare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.

Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove è obbligatorio per legge; in Figura 8 viene molto come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sare alla connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distance massima coperta dal tubo non superi 2 metri.

Per prevenir qualsiasi danno al piano seguire l'installazione seguito但这a sequenza (Figura 6):

1) Come illustrato, assemblare le parti in sequenza:

A: 1/2 Adattatore cilindrico maschio
B: 1 / 2 Sigillante
C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di detettere le tubature in posizione.
3) Attaccare l'elemento C all'alimentazione gas usando tubi di rame o manicotti flessibili in acciaio.

IMPORTANT: eseguire un ultimo controlo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga a fatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il technique. Non cercare un'eventuale perdita con una fiamma.

2.3. ADATTARE IL PIANO COTTURA CON DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:

• rimuovere le griglie e i bruciatori
• insere una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 7)
• svitare l'iniettore e sostuirlo con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2.4. REGOLARE IL MINIMO DELLA FIAMMA

Dopo aver acceso i brucitori, girare la manopola del gas sul minimo quando rimuovere la manopola (puo esere rimossa con una leggera pressione).

Usare una piccola estermità come un cacciavite per regolare la vite como migliorato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si augmenta il flusso - UsateQuestiaggiustanti per ottenere una fiamma approximativamente di 3 / 4mm di lunghezza dopodiché riposizione rie masopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale delve essere rurata (in senso orario) verso fine corsa.

Una volta che si è impostata la nuova regolazione, sostuire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato pensato, qualsiasi altri utilizzato può essere considerato improprio e quindi pericoloso. Il produttore non è responsabile per qualsiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persona (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o struitti all'uso dell'apparecchio da una persona responsable della loro incolumnità.

I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

Per l'accensione basta preme e girare la manopola sul significolo di accensione.

Ilsystemadiaccensionepartiragenerando scintille.Quando la fiammasi eccessa,tenere premuta la manopola per 5/6 secondidopodicheregolarelat potenza.

Se non c'é corrente elettrica, accendere la fiamma con un fiammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0, attendere un minuto e ripetere l'opération.

ATTENZIONE:

Prima di accendere il gas assicurarsi che i brucitori e i rispetti coperchi siano al loroippo.

AVVISIGENERICI:

Per risultati miglior, la dimensione delle pentole deve seguire la dimensione del bruciatore come migliorato qui a seguito. Tabella A.

Tabella A

Tipodi bruciatore	Ø / (cm)
A Ausiliario	12 - 18
SR Semi rapido	18 - 24
R Rapido	24 - 26

Per contentitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

3.2.USO DI FORNELLI CON LE PIASTRE ELETTRICHE

Girare la manopola alla posizione per la temperature richiesta della piastra. L'indicatore luminoso della piastra calda sare è acceso e la piastra si avvia al calore.

Quando la cottura è completata, girare la manopola per la posizione "O". (Figura 10). Non lasciare la piastra accesa perché una padella su diesso. Il diametro e la base di pentola da usare sono critica. Il diametro massimo della base di pentola delve essere 14 centimetri e la base piatta. Per la prima volta che si utilizza, lasciare la piastra a riscaldarsi per 5 minuti prima di mettere un tetgame su diesso. Questo consentirà il rivestimento resistente al calore della piastra per indurire a causa di combustione. Utilizzato un panno umido e detersivo per la pulizia delle piastra. Non rimuovere residiui di cibo dalle piastra con un coltello o di qualiasioltro disco, oggetto appuntito. Accendere il pietto caldo per quale minuto ad asciugare dopo la pulizia. Tuttavia,essa non delve mai essere lasciata per più di quale minuto sono una tetgame in cima.

Posizione	Potenza (Watt)	Potenza (Watt)	Descrizione
0	0	0	Spento
1	100 W	135 W	Riscalda
2	180 W	220 W	Cottura alla bassa temperatura
3	250 W	300 W	Cottura alla bassa temperatura
4	500 W	850 W	Cottura, Arrostimento, bollitura
5	750 W	1150 W	Cottura, Arrostimento, bollitura
6	1000 W	1500 W	Cottura, Arrostimento, bollitura

Idoneità delle pentole di cucina(Figura 11)

Tieni presente che le pentole più grands sono più grands superfici di riscaldamento. Questo li aiuterà a cuocere il cibo più veloce di vaschette con piccole superfici di riscaldamento. Utilizzare sempre il tegame quale dimensione è proportonzionata alla quantità di cibo da cucinare. Al fine di evitare spruzzi, non usare molto piccole padelle, in particolare peri prodotti alimentari con effcco di liquido. Se si usa le padelle troppo grandi per cibi cotti rapidamente, salsicce e liquidi bastone e rimangono residui allegata al tegame dopo essere stati svuotati. Chiuso padelle e vassoi di cottura o stampi sono suggeriti per cucinare i dolci. Spruzzata di zucchero e succhi di frutta da una pentola aperta può attaccare alla superficie del fornello e sare difficile da rimuovere.

Questo è particolarmente importante per le padelle di arrostimento o utilizzati per la cottura a pressione ad alta temperatura. Non lasciare incustoditi brucatori alla una padella o tetgame o ricerca coperchio. Controlla l'idoneità di pentole da cucina con il rispetto dei seguenti criteri, Devono essere pesanti.

Essi dovrebbero copriré completamente la superficie del bruciatore; ma può essere un po"piè grande, ma non minore.

Le superfici della base devono essere completamente pianeggianti e adatta bene alla cottura.

• X Per la migliorie utilizzazione delle piastre calde a elettrico e per ridurre al minimo il consumo di energia, solo le padelle con le basi buoni piatti dovrebbero essere usato. La dimensione della pentola dovrebbe essere al più vicino possibile al diametro della piastra, e mai più piccoli. La base della vasca deve essere asciutta e la fuoriuscita deve essere evitato. Tegami vuoti non devono essere lasciate sui piatti, e le lastre non devono essere lasciato accesso senza una padella.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si era raffreddato.

Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale.

Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare agli tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.

"ATTENZIONE - non usare pulitori a vapore per pulire il piano cottura".

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia useare una soluzione appropriata.

I brucatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loroippo.

É importante che i bruciatori vengano riposizionati correttamente.

5. RIPRISTINO

Prima di contattare un technique del Centro Assistenza si prega di controllare:

• che la spina sia ben inserita e collegata;
• che l'alimetazione gas non sia difettosa.

Se il malfunzionamento non è identificabile: spagnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPERTTO DELL'AMBIENTE

Questo apparecchio è conforme alle direttive Europee 2002/96/EC sullo smaltimento di apparecchi elettrici ed elettronici (WEEE).

Garantendo che questo prodotto sia disposto correttamente, cui alutare a prevenire delle potenziali consequences negative per l'ambiente e la salute dell'uomo, che sono那一 assete causateanche da un inappropriato smaltimento di quello prodotto. Il

simpilo sul prodotto indica che non può essere considerato come un normale rifuito domestico. Puo"Inceve essere consecnato in punti di raccolta adeguati per lo smaltimento di apparecchi elettrici o elettronici. Lo smaltimento deve essere eseguito in accordo con le regolamentazioni locali per la disposizione di quello tipo di apparecchi. Per informazioni più dettagliate circa trattamento, recupero e risciclaggio di quello prodotto, si prega di contattare il proprio ufficio città, il centro di smaltimento rifiuti locale o il negazio dove si è acquistato il prodotto.

Dichiarazione di conformità: quello apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentiazioni espresse nelle direttive EEC 89/109.

C e Apparecchio conforme con le direttive Europee 73/23/EEC e 89/336/EEC, sostuite da 2006/95/EC e 2004/108/EC, e emendamenti successivi.

// produttore non si rende responsablee per alcuna imprecisione dovuta a errorsi di stampa o trascrizione contenuti nel libretto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sua necessario, inclusi i consumi, alla compensatore le caratteristiche inerenti la sicurezza del funzionamento.

Tabella 1

PIANI COTTURA DA INCASSO
Bruciatore	1	2
	4 gasR /2SR / AUX	3 gasR / SR / AUX / E
Nome prodotto	S60 / HBGS	S60 / HBGS
Dispositivo sicurezza fiamma	Sl	Sl
Auxiliario (A Ø 50 mm)	1	1
Piastra elettrica	-	1
Semirapido (SR Ø 75 mm)	2	1
Rapido (R Ø 100 mm)	1	1
Tipologia di gas e potenza installata
Potenza	7.1 kW	5.4 kW
G 20/20 mbar (metano)	676 l/h	514 l/h
G 30/28-30 mbar (LPG)	516 g/h	393 g/h
Classe di installmente	3	3
Voltaggio / Frenuzenza (V / Hz)	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Potenza elettrica in ingresso	15 W	1500 W
Iniezione elettrica	Sl	Sl
Dimensione prodotto (mm)	585 x 510	585 x 510

Questo apparecchio è stato progettato per uso domestico e non professionale.

1. INSTRUÇÉS PARA O INSTALADOR

Note: Austria, Germania, Svizzera - AT, DE, CH G30/31 - 50 mbar (3B/P) Se dovete installare il gas G30/31 - 50 mbar (3B/P), va utilizzato il set di iniettori di cui al codice 35000230. Prego richiedere il set di iniettori al servizio assistenza autorizzato.

GB-IE

La Ditta costruttrice declina agli responsabilità per eventuali errorsi di stampa conteni nel presente libretto. Si riserva inolte il diritto di apportare le modifiche che si renderanno utili ai propri prodotti sono compensettere le caratteristiche essenziali.
