MANUALE UTENTE WG384E WORX

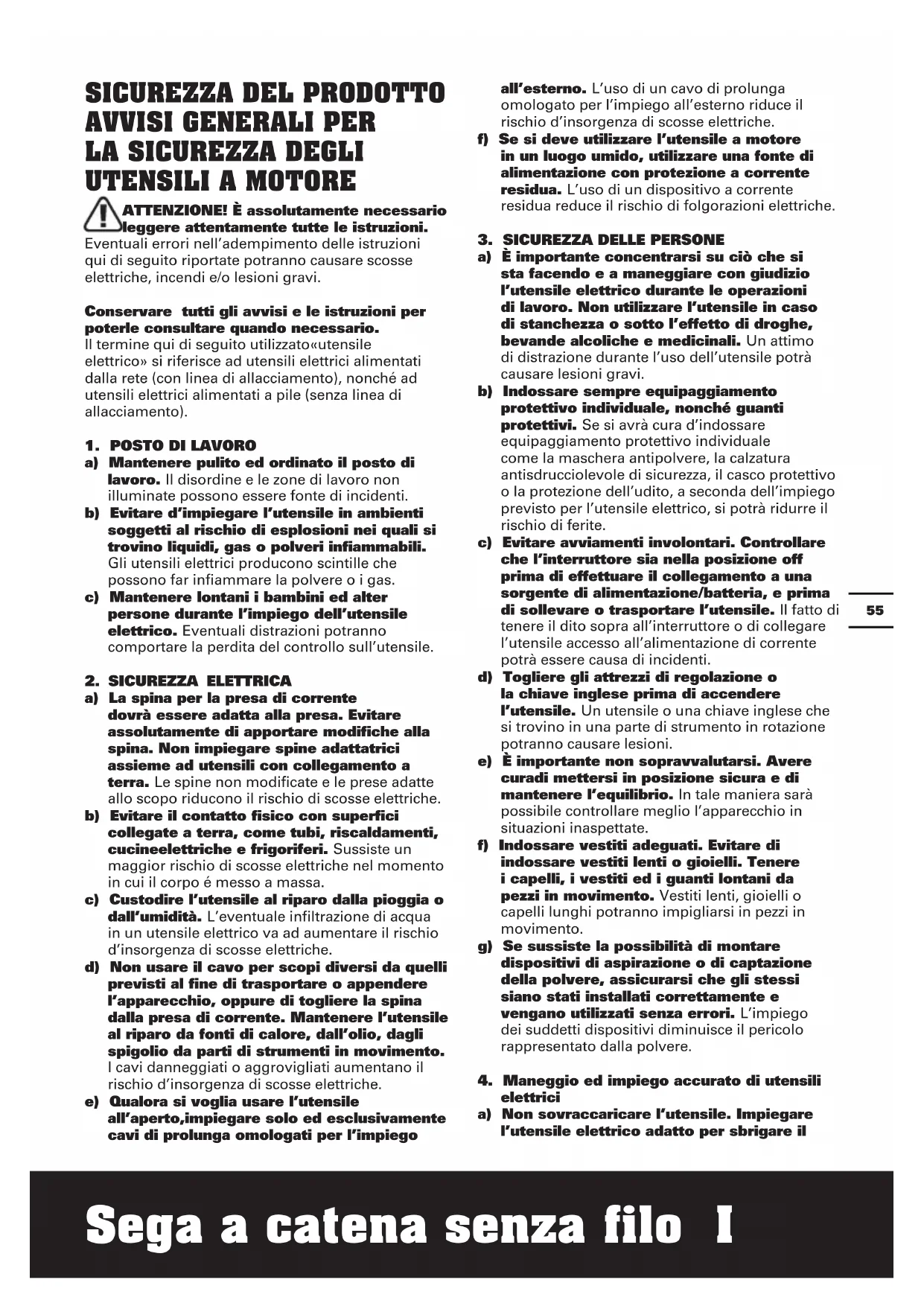

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il termine qui di seguito utilizzato«utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas. c) Mantenere lontani i bambini ed alter persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L’uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile elettrico durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare avviamenti involontari. Controllare che l’interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l’utensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile accesso all’alimentazione di corrente potrà essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.

4. Maneggio ed impiego accurato di utensili

elettrici a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il56 Sega a catena senza filo I lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall’utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’apparecchio stesso. Far riparare le parti danneggiate prima d’impiegare l’apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.

Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre.

Utilizzare utensili elettrici, accessori, attrezzi,ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5. MANEGGIO ED IMPIEGO ACCURATO DI

ACCUMULATORI a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore.Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature.

a) Fare riparare l’apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’apparecchio.

INDICAZIONI DI SICUREZZA

1. Quando la sega è in azione tenere tutte le

parti del corpo lontane dalla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corpo.

2. Tenere la sega a catena ben ferma

afferrando con la mano destra l’impugnatura posteriore e con la mano sinistra l’impugnatura anteriore. Tenendo la sega a catena in un’altra posizione operativa si viene ad aumentare il rischio di incidenti e, quindi, non può essere utilizzata.

3. Impugnare l’utensile elettrico solo dalle

superfici isolate idonee per essere impugnate, poiché la motosega può venire a contatto con cavi nascosti. In caso di contatto della motosega con cavi sotto tensione, le parti metalliche a vista dell’utensile potrebbero essere sotto tensione ed esporre l’operatore al rischio di folgorazione elettrica.

4. Portare occhiali e cuffie di protezione.

Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiale di scarto scaraventato per l’aria o a contatti accidentali con la catena della sega.

5. Non lavorare mai con la sega a catena su

un albero. Utilizzando impropriamente una sega a catena su un albero si vengono a creare seri rischi di incidenti.

6. Accertarsi sempre una posizione operativa

sicura ed utilizzare la sega a catena unicamente su una base che sia ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa oppure instabile può provocare una perdita del controllo sull’equilibrio e sulla57 Sega a catena senza filo I sega a catena.

7. Durante il taglio di un ramo che si trova

sotto sollecitazione, calcolare sempre la possibilità che possa scattare all’indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l’operatore e/o fargli perdere il controllo sulla sega a catena.

8. Si raccomanda di operare con la dovuta

attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il materiale sottile può rimanere impigliato nella catena della sega e colpire l’operatore facendogli perdere l’equilibrio.

9. Portare la sega a catena tenendola

all’impugnatura anteriore con la catena della sega ferma ed il binario di guida rivolto verso l’indietro. Trasportando oppure conservando la sega a catena applicare sempre la copertura di protezione. Un trattamento accurato con la sega a catena contribuisce a ridurre la probabilità di un contatto accidentale con la catena della sega in funzione.

10. Attenersi alle istruzioni relative alla

lubrificazione, alla tensione della catena ed alla sostituzione di accessori opzionali. Una catena che non sia tesa oppure lubrificata correttamente può rompersi oppure aumentare il rischio di un contraccolpo.

Avere cura di tenere le impugnature sempre asciutte, pulite e completamente libere da olio e da materiale grasso. Impugnature sporche di grasso e di olio sono scivolose e possono comportare la perdita del controllo.

12. Tagliare solo ed esclusivamente legname.

Utilizzare la sega a catena solo per lavori per i quali essa è esplicitamente prevista – Esempio: Non utilizzare la sega a catena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzando la sega a catena per lavori non consentiti si possono provocare situazioni molto pericolose. POSSIBILI CAUSE ED ACCORGIMENTI

CONTRACCOLPO Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio. Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all’indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell’operatore. Il blocco della catena della sega sul bordo superiore del binario di guida può far ribaltare rapidamente la guida in direzione dell’operatore. Ognuna di queste reazioni può comportare la perdita di controllo sulla sega ed il pericolo concreto di seri incidenti. Mai fare affidamento esclusivamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue: - Tenere la sega ben saldamente con entrambe le mani e con i pollici e le dita che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo. Adottando misure adatte l’operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare. Mai lasciare la sega a catena in modo incontrollato. - Evitare una posizione anomala del corpo e non eseguire tagli oltre l’altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior controllo della sega a catena quando si presentano situazioni inaspettate. - Utilizzare sempre guide di ricambio e catene della sega esplicitamente prescritte dalla casa costruttrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo. - Per quanto riguarda l’affilatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa costruttrice. Limitatori di profondità troppo bassi aumentano la tendenza a provocare contraccolpi. RISCHI RESIDUI Anche se l’apparecchiatura viene utilizzata come previsto, esiste sempre un rischio residuo non evitabile. In base al tipo e alla struttura dell’apparecchio, potrebbero sussistere i seguenti pericoli potenziali: - Contatto con i denti esposti della motosega (pericolo di taglio) - Accesso alla catena in rotazione (pericolo di taglio) - Movimento imprevedibile e improvviso della barra (pericolo di taglio) - Proiezione di parti dalla motosega (pericolo di taglio/ferimento) - Proiezione di parti del pezzo lavorato - Contatto tra pelle e olio - Perdita di udito se non vengono utilizzate le58 Sega a catena senza filo I protezioni acustiche prescritte durante il lavoro

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico. g) Tenere le cellule e il pacco batteria puliti e asciutti. h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato prima

dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni. j) Non lasciare un pacco batteria in carica se non in uso. k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. l) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C). m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri. n) Ricaricare solo con il caricatore specificato da Worx. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d’incendi quando è usato con un altro pacco batteria. o) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. p) Tenere il pacco batteria fuori dalla portata dei bambini. q) Conservare i documenti originali del prodotto per riferimenti futuri. r) Rimuovere la batteria dall’apparecchiatura, se non in uso. s) Smaltire adeguatamente.

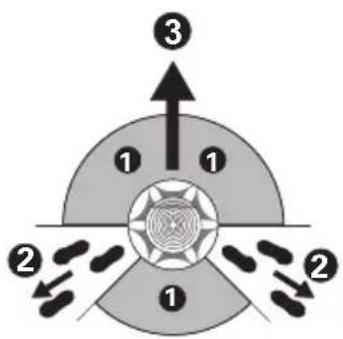

ISTRUZIONI Istruzioni riguardanti le tecniche corrette per l’abbattimento, la sramatura e il taglio trasversale

Se vi sono due o più persone che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che tagliano il tronco dell’albero deve corrispondere almeno al doppio dell’altezza dell’albero che si sta abbattendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre altre persone a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare immediatamente l’ente di approvvigionamento dell’energia. In caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere posizione nella parte superiore dell’albero che si intende abbattere perché il tronco dell’albero dopo il taglio probabilmente rotolerà oppure scivolerà verso il basso. Prima di iniziare l’operazione di abbattimento di un albero si deve predisporre una via di fuga che sia agibile in caso d’emergenza e, se necessario, se ne dovrà preparare una. La via di fuga deve essere tracciata alle spalle dell’operatore e diagonalmente rispetto alla linea di caduta dell’albero, come illustrato nella Figura 1. Per poter determinare la direzione della caduta dell’albero, prima dell’abbattimento è necessario prendere in considerazione la pendenza naturale dell’albero, la posizione dei rami più grossi e la direzione del vento. Liberare l’albero da ogni tipo di sporcizia, materiale pietroso, corteccia staccata dal tronco, chiodi, graffe e fili di ferro.

2. Esecuzione di intaglio a tacche

Praticare un intaglio pari a 1/3 del diametro, come illustrato nella Figura 1. Eseguire prima l’intaglio a tacche inferiore orizzontale (W). Questa procedura consente di evitare che la catena della sega oppure il binario di guida possano imanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche (X).59 Sega a catena senza filo I 3. Esecuzione del taglio di abbattimentoPraticare il taglio di abbattimento almeno (Y) 50 mm sopra l’intaglio direzionale orizzontale, come illustrato nella Figura 1. Eseguire il taglio di abbattimento in posizione parallela rispetto all’intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far rimanere soltanto una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera. La striscia ritagliata ha la funzione di impedire che l’albero possa girare su se stesso e cadere nella direzione sbagliata. Non tagliare mai completamente la striscia ritagliata.Quando il taglio di abbattimento si avvicina alla cerniera l’albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l’albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all’indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e inserire nel taglio cunei di legno, di materiale sintetico o di lega leggera (Z) in modo da aprire ulteriormente il taglio e dare all’albero la linea di caduta richiesta ( Quando l’albero inizia a cadere, togliere la sega a catena dal taglio, spegnere la macchina, posarla ed abbandonare l’area di pericolo utilizzando la via di fuga precedentemente determinata (). Attenzione a rami che potrebbero cadere dall’alto ed evitare di inciampare. (Vedi Fig. 1)

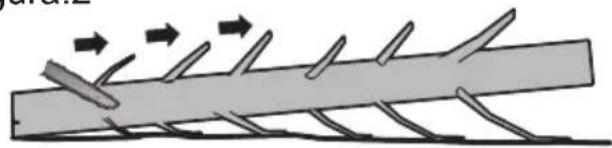

Figura.1 4. Sramatura Con questo termine si intende il taglio di rami dal tronco dell’albero abbattuto. Nel corso della sramatura, non tagliare mai prima i rami più grandi che indicano verso il basso e sui quali l’albero poggia. Rimuovere i rami più piccoli con un taglio solo, come illustrato nella Figura 2. In caso di rametti che si trovano sotto sollecitazione, tagliarli dalla parte inferiore verso l’alto in modo da evitare che la sega possa incastrarsi. Figura.2 5. Taglio di tronco d’alberoCon questo termine si intende il taglio sulla lunghezza richiesta dell’albero abbattuto. Assicurarsi sempre una posizione operativa sicura ed una distribuzione uniforme del peso del corpo su entrambi i piedi. Se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei. Seguire le istruzioni semplici previste per facili operazioni di taglio.Quando il tronco è sostenuto per l’intera lunghezza, come illustrato nella Figura 3, praticare il taglio finale dall’alto (soprataglio), evitando di toccare il terreno, in quanto la catena diventerebbe molto meno affilata. Figura.3 Quando il tronco è supportato su un lato, come illustrato in figura 4, tagliare 1/3 del diametro dalla parte inferiore (sottostrato) (1). Quindi praticare il taglio finito tramite il sottostrato per incontrare (2) il primo taglio.

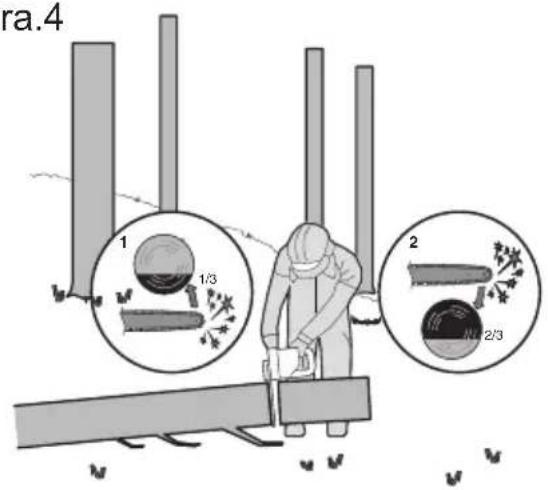

1/3 Figura.4 Quando il tronco è supportato da entrambe le estremità, come illustrato nella Figura 5, tagliare 1/3 del diametro dall’alto (soprataglio) (1); Quindi praticare il taglio finale tagliando i 2/3 inferiori per incontrare (2) il primo taglio.60 Sega a catena senza filo I

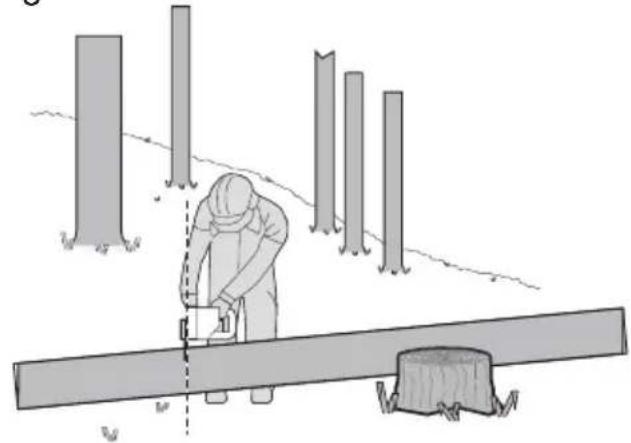

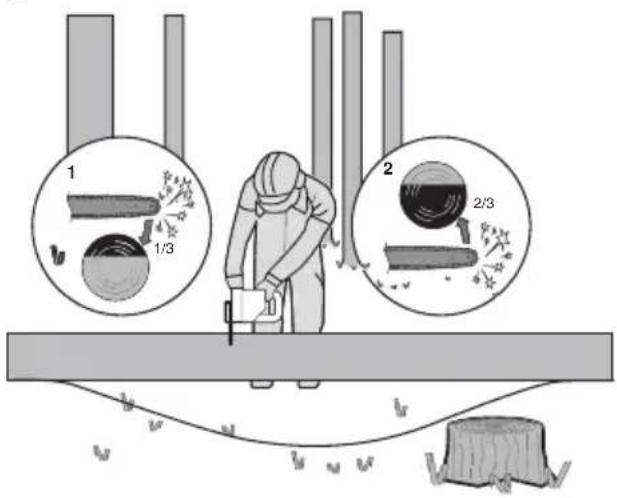

2/3 1/3 Figura.5 Durante il taglio su terreni pendenti, l’operatore deve posizionarsi sempre a monte del tronco, come illustrato nella Figura 6. Per poter mantenere il controllo completo al momento del “taglio completo”, quando ci si avvicina alla fine del taglio ridurre la pressione esercitata senza allentare minimamente la presa sulle impugnature della sega a catena. Fare sempre in modo che la catena della sega non arrivi a toccare il terreno. Una volta terminato completamento il taglio, prima di allontanare la sega a catena dal punto di taglio, attendere che la catena della sega si sia fermata completamente. Prima di passare da un albero all’altro, spegnere sempre il motore della sega a catena. Figura.6 SYMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni. Attenzione Indossare protezione per le orecchie. Indossare protezione per gli occhi. Indossare una mascherina antipolvere. Non esporre alla pioggia o all’acqua. Indossare un dispositivo di protezione per il capo. Indossare guanti protettivi. Calzature protettive. I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.61 Sega a catena senza filo I Non smaltire le batterie. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta. Non bruciare. Non esporre alla pioggia o all’acqua. Deve essere evitato il contatto dell’estremità della barra con qualsiasi oggetto. Il contatto con l’estremità può provocare l’improvviso movimento della barra verso l’alto o il basso provocando gravi lesioni all’operatore. Usare sempre due mani quando si adopera la motosega.62 Sega a catena senza filo I

9. CUFFIA DI PROTEZIONE

23. SIMBOLO DELLA DIREZIONE DI MARCIA E DI TAGLIO

• Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura.63 Sega a catena senza filo I DATI TECNICI Codice WG384E WG384E.9 (3 - designazione del macchinario, rappresentativa di motosega) WG384E WG384E.9 Tensione 40V MAX (2x20V Max.)** Lunghezza della lama 35cm Velocità della catena 8 m/s Capacità del serbatoio di scorta olio 150 ml Passo della catena 0.95cm Quantità degli elementi di trazione

Calibro della catena 1.1mm Tipo catena adattativo QR: A0 (T)-52E / ES:3/8LP.043 52E 90X Tipo barra adattativo QR: P014-43SR(T) / ES: ES144SDEA041 Capacità batteria 2.0 Ah (WA3551) / Tipo di batteria Agli Ioni Di Litio / Modello caricatore WA3883 / Potenza caricabatteria Ingresso: 100-240V~50-60Hz Uscita 1: 20V , 2.0A *** Uscita 2: 20V , 2.0A ***

Tempo di carica (circa) Unità batteria:

Peso dell’apparecchio 4.7 kg 3.9 kg **Voltaggio misurato senza carico. Il voltaggio iniziale della batteria raggiunge un massimo di 20 volt. Il voltaggio nominale è di 18 volt. ***I dati “Uscita 1 del caricabatterie” e “Uscita 2 del caricabatterie” si riferiscono a due porte con la stessa ten- sione e la stessa corrente. ACCESSORI WG384E WG384E.9 Catena per la sega 1 1 Barra 1 1 Custodia per il trasporto 1 1 Caricabatteria (WA3883) 1 / Unità batteria (WA3551) 2 / Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.64 Sega a catena senza filo I INFORMAZIONI SUL RUMORE Pressione sonora ponderata A

= 5.0dB(A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione sono determinati secondo lo standard EN 60745: Valore emissione vibrazioni a

Incertezza K = 1.5m/s² Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all’altro e anche come verifica preliminare dell’espoziione. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni.

USO CONFORME ALLE NORME

La macchina è idonea per abbattere alberi come anche per tagliare tronchi di alberi, rami, travi di legno, tavole, ecc. e può essere utilizzata per eseguire tagli longitudinalmente e trasversalmente rispetto alla direzione delle fibre del legname. La macchina non è adatta per l’esecuzione di tagli di materiali minerali. MONTAGGIO AVVERTENZA! Non installare la batteria prima che sia stata assemblata completamente. Maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione.

1. Estrarre con attenzione tutti i componenti

dall’imballaggio. Rimuovere il carter della catena ruotando la manopola di tensionamento in senso antiorario. (Vedi Fig. A1)

3. Utilizzare esclusivamente catene Worx originali o

catene raccomandate per la barra di guida.

4. Posare la catena della sega nella scanalatura

rotante della lama. Assicurarsi che la catena si trovi nella direzione di funzionamento mettendola a confronto con l’icona della catena sulla barra di guida, oppure facendo riferimento al simbolo della direzione della catena sul corpo della sega. Assicurarsi che il fermo di tensionatura della catena sia rivolto verso l’esterno. (Vedi Fig. A2)

5. Posizionare le maglie di catena attorno al

rocchetto per catena in modo tale che il bullone di fissaggio ed entrambi i traversi di guida per la lama arrivino a fare presa nel foro longitudinale della lama. (Vedi Fig. B1, B2)

6. Controllare se tutte le parti sono posizionate

correttamente. Accertarsi che ci siano 3 maglie in presa sul pignone motore (Vedi Fig. C1), evitare pieghe come illustrato in Fig. C2. In caso di pieghe, afferrare la catena sulla barra di guida appena davanti alla piega e stendere la piega. NOTA: la catena deve girare liberamente e non avere pieghe.

7. Installare il copricatena e serrare ruotando la

8. Durante il taglio la catena si allenta, perdendo la

tensione corretta. Se la catena è allentata, svitare completamente la manopola per tensione della catena o farle compiere tre giri completi in senso antiorari, quindi serrare la manopola di nuovo per regolare la tensione della catena ripetendo i passaggi 6-7 elencati sopra. AVVERTENZA! La catena non è ancora in tensione. Applicare tensione alla catena come descritto nella sezione “Tensionamento della catena”. Ora è necessario ispezionare65 Sega a catena senza filo I la catena per assicurarsi che sia tesa correttamente. SERRAGGIO DELLA CATENA DELLA SEGA (Vedi Fig. E1, E2) NOTA: le catene nuove tenderanno ad allungarsi. Verificare frequentemente il tensionamento della catena dopo la prima installazione e serrare opportunamente quando la catena non aderisce alla barra di guida. AVVERTENZA: Ɣ Rimuovere la batteria dall’apparecchio prima di regolare la tensione della catena. Ɣ Le lame della catena sono affilate. Usare ganti protettivi quando si maneggia la catena. Ɣ Mantenere sempre la tensione appropriata. Una catena allentata aumenta i rischi di contraccolpi. Una catena allentata può uscire dalla scanalatura della barra. Questo può provocare lesioni all’operatore e danneggiare la catena. Una catena allentata provoca il rapido consumo di catena, barra e pignone.

1. Poggiare la sega a catena su una superficie piana.

2. Ruotare la manopola per tensione della catena in

senso orario fino a quando sarà stata raggiunta la corretta tensione della catena. NOTA: La tensione aumenta automaticamente ruotando in senso orario la manopola per tensione della catena. Il meccanismo d’arresto previene l’allentamento della tensione della catena.

tensione catena ruotandola in senso orario.

5. Ricontrollare la tensione regolata tramite la

manopola di tensionamento automatico della catena. La corretta tensione della catena viene raggiunta quando è possibile alzare la catena dalla barra di circa la metà della profondità della maglia di trazione, nel centro. Questa prova deve essere eseguita sollevando la catena con una mano, senza aggiungere altra forza al peso della macchina. (Vedi Fig. E2) NOTA: La tensione della catena è corretta quando è possibile sollevare quest’ultima dalla barra e la maglia di trazione si trova all’interno del binario della barra. NOTA: Durante il taglio la catena si allenta, perdendo la tensione corretta. Se la catena è allentata, svitare completamente la manopola per tensione della catena o farle compiere tre giri completi in senso antiorari, quindi serrare la manopola di nuovo per regolare la tensione della catena ripetendo i passaggi 1-4 elencati sopra. LUBRIFICAZIONE DELLA CATENA (Vedi Fig. F) IMPORTANTE: Al momento della consegna della sega a catena, il contenitore per l’olio adesivo è vuoto. Prima di utilizzare la macchina, è quindi importante riempire il contenitore versandovi l’apposito l’olio. Se si utilizza la sega a catena senza l’olio adesivo per seghe a catena oppure quando il livello dell’olio dovesse essere al di sotto della marcatura del minimo i arrecano seri danni alla catena. NOTA: La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l’esercizio, la lubrificazione della catena della sega avviene automaticamente. Riempimento dell’olio: AVVERTENZA: rimuovere la batteria prima di riempire il serbatoio dell’olio.

1. Poggiare su una superficie adatta la sega a catena

con il tappo del serbatoio per l’olio rivolto verso l’alto.

2. Pulire con uno straccio la zona intorno al tappo

del serbatoio per l’olio e svitare il tappo.

3. Aggiungere olio per motoseghe finché il serbatoio

4. Accertarsi che nel serbatoio dell’olio non possa

penetrarvi sporcizia, ricollocare il tappo dell’olio e serrarlo manualmente in senso orario. IMPORTANTE: Per consentire la ventilazione tra il serbatoio per l’olio e la zona circostante vi sono sul tappo del serbatoio per l’olio piccoli canali di compensazione. Al fine di evitare una fuoriuscita di olio prestare sempre attenzione affinché la sega, in caso di inattività, sia posata sempre in posizione orizzontale. È importante utilizzare lubrificante per barre e catene (non fornito) che è formulato per funzionare in un ampio intervallo di temperature senza diluizione richiesta. Questo è disponibile presso il negozio nel quale è stata acquistata la motosega o in qualsiasi altra ferramenta. Non utilizzare oli sporchi, usati o contaminati. Possono verificarsi danni alla barra o alla catena In caso di utilizzo di olio non omologato si viene a perdere ogni diritto di garanzia. Non ingerire. Se il prodotto dovesse essere ingerito, rivolgersi immediatamente a un medico. Tenere fuori della portata dei bambini. Conservare lontano da calore e fiamme libere. Controllo dell’ingrassatore automatico È possibile verificare il funzionamento corretto dell’ingrassatore automatico mettendo in funzione la motosega e puntando l’estremità della Barra di guida verso un pezzo di cartone o carta per terra. Se si sviluppa un motivo crescente di lubrificante sul cartone, l’ingrassatore automatico funziona correttamente. Se non è presente alcun motivo di lubrificante, nonostante il serbatoio sia pieno, contattare l’agente del servizio clienti Worx o un agente autorizzato dell’assistenza Worx.66 Sega a catena senza filo I ATTENZIONE: Assicurarsi che la catena non tocchi per terra. Lasciare uno spazio di sicurezza di 30 cm. FUNZIONAMENTO

1. PRIMA DI UTILIZZARE L’UTENSILE A

BATTERIA ATTENZIONE: Il caricabatteria e il gruppo batteria sono progettati specificamente per funzionare insieme; non tentare di utilizzare altri dispositivi. Non inserire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; può verificarsi un guasto elettrico pericoloso. NOTA: L’unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla. Il caricatore fornito in dotazione è adatto alla batteria agli ioni di Litio installata sulla macchina. Non usare altri tipi di caricatore.

2. CONTROLLO DELLO STATO DI CARICA

DELLA BATTERIA (VEDI FIG. G) Il livello di carica delle batterie può essere controllato tramite l’apposito indicatore premendo il pulsante a fianco delle rispettive spie. NOTA: la Fig. G si riferisce solamente alla batteria con indicatore luminoso.

3. CARICAMENTO DEL PACCO BATTERIA

(VEDI FIG. H) La batteria agli ioni di Litio è protetta per impedire che si scarichi completamente. Quando la batteria è scarica, la macchina si spegne automaticamente grazie d un circuito di protezione. In ambienti caldi, dopo usi prolungati, il pacco batteria può diventare troppo caldo per consentire il caricamento. Consentire alla batteria di raffreddarsi prima di ricaricarla. NOTA: Caricare sempre completamente le due batterie nello stesso momento. È possibile trovare maggiori dettagli nel manuale del caricatore .

4. RIMOZIONE E INSTALLAZIONE DELL’UNITÁ

BATTERIA (VEDI FIG. I) Premere il pulsante di rilascio batterie per rimuovere le 2 batterie dall’utensile. Una volta ricaricate le batterie, inserirle nelle porte batteria. Sarà sufficiente una leggera pressione finché non si sente un clic. Verificare che la batteria sia fissata saldamente. NOTA: Ɣ Quando lo si rimuove tenere fermo il pacco batterie per evitrare di lasciarlo cadere e di farsi male. Ɣ Questo elettroutensile funziona esclusivamente se tutte e due le batterie sono installate. Usare sempre le stesse due batterie e caricarle contemporaneamente. Ɣ Quando si utilizzando due batterie con potenze diverse l’utensile funzionerà solamente al valore di potenza corrispondente al minimo comun denominatore.

5. INDICATORE DI CARICA (VEDI FIG. J)

IMPORTANTE Se è accesa una sola spia significa che la batteria è troppo scarica, anche se l’utensile potrebbe essere ancora in grado di funzionare. Continuare a utilizzare l’utensile con la batteria in questa condizione potrebbe ridurre la vita utile e le prestazioni della batteria stessa. Quando nessuna spia è accesa, almeno una delle batterie non è correttamente installata o è difettosa, ricontrollare le batterie siano completamente inserite in sede.

LED DI STATO DELLA BATTERIA

Ɣ Prima dell’avvio e dell’uso premere il pulsante accanto all’indicatore del livello di carica delle batterie sulla sega per verificare la loro capacità. Ɣ Durante il funzionamento la capacità delle batterie sarà indicata in automatico dall’indicatore del livello di carica. L’indicatore rileva e visualizza costantemente la condizione delle batterie come descritto di seguito. Ɣ Per gli utensili dotati di 2 batterie con potenze diverse, l’indicatore del livello di carica mostra la condizione della batteria che ha la potenza inferiore tra le due. Stato dell'indicatore di carica Condizione della batteria Cinque spie verdi

accese. Le due batterie sono completamente cariche. Due, tre o quattro spie verdi accese. Le due batterie sono ancora cariche. Più spie sono accese, maggiore è la carica residua. Solo una spia verde ( ) accesa. Il livello di carica di almeno una batteria è molto basso. Verificare e caricare la batteria. Nessuna spia accesa. Almeno una delle batterie non è correttamente installata o è difettosa. Una sola spia lampeggia due volte per ciclo. Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio. Una sola spia lampeggia tre volte per ciclo. Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare. Una sola spia lampeggia quattro volte per ciclo. La macchina è in sovraccarico. Rimuovere il tagliasiepi dall'area di taglio e riprovare.67 Sega a catena senza filo I Lampeggia una sola spia cinque volte per ciclo. La leva del freno catena è attivata. Per disattivare il freno della catena tirare la protezione paramani anteriore verso l’operatore (posizione

(VEDI FIG. K) ATTENZIONE: Prima di utilizzare l’utensile senza filo controllare la batteria. Utilizzare la batteria riportata nell’elenco nella sezione degli accessori. Per accendere la macchina, premere verso l’interno il pulsante di sicurezza, poi premere completamente l’interruttore di avvio/arresto e tenerlo in questa posizione. A questo punto si può rilasciare il pulsante di sicurezza. Per spegnere la macchina rilasciare l’interruttore avvio/arresto. NOTA: il freno della catena deve essere attivato affinché sia possibile accendere la sega.

7. LEVA DEL FRENO DELLA CATENA (VEDI FIG. L)

Il frenacatena è un meccanismo di protezione che, in caso che la macchina rimbalzi all’indietro, si attiva attraverso la protezione mano anteriore. La catena si blocca nel giro di breve tempo. Eseguire ad intervalli regolari una prova per verificarne il funzionamento. Per disattivare il freno della catena tirare la protezione paramani anteriore verso l’operatore (posizione ). Per attivare il freno della catena spingere la protezione paramani anteriore in avanti (posizione

NOTA: se la sega non si avvia nonostante sia stata assemblata correttamente e le batterie siano completamente cariche, verificare se il freno della catena si trova nella posizione corretta (posizione

IMPORTANTE: Il serbatoio dell’olio è pieno? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l’indicatore del livello dell’olio. (Vedi Fig. M) Aggiungere dell’altro olio, quando il livello dell’olio ha raggiunto il bordo inferiore nella finestrella di controllo. Il contenuto del serbatoio è sufficiente per circa 12 minuti, a seconda delle pause e dell’intensità del lavoro. Durante i lavori di taglio, controllare la tensione della catena ogni 10 minuti.

1) Inserire il pacco batteria nella macchina.

2) Assicurarsi che la sezione di tronco da tagliare

non giaccia per terra. Questo impedirà alla catena di toccare per terra mentre taglia il tronco. Toccare per terra mentre la catena si muove è pericoloso e smusserà la catena.

3) Utilizzare entrambe le mani per afferrare la sega

con sicurezza. Utilizzare sempre la mano sinistra per afferrare la maniglia frontale e la mano destra per afferrare la maniglia posteriore. La presa deve essere soldia. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate (Vedi Fig. N).

4) Accertarsi di avere un equilibrio stabile. Tenere i

piedi e lespalle ben divaricati. Distribuire il peso in modo uniforme su entrambi i piedi.

5) Quando si è pronti a praticare un taglio, premere

il pulsante di sblocco completamente in dentro con il pollice destro e premere il grilletto. Questo accenderà la sega. Rilasciare l’interruttore per spegnere la sega. Assicurarsi che la sega funzioni alla massima velocità prima di iniziare un taglio.

6) Quando si inizia un taglio, posizionare lentamente

la catena in movimento contro il legno. Il legno dovrebbe essere il più vicino possibile al corpo della sega. Tenere la sega saldamente in posizione per evitare possibili rimbalzi o scivolamenti (movimento laterale) della sega.

7) Guidare la sega utilizzando una leggera pressione

e non esercitare una forza eccessiva sulla sega, lasciando che la sega compia il proprio lavoro. Il motore si sovraccaricherà e potrebbe bruciarsi. La sega funzionerà meglio e più sicuramente se utilizzato alla giusta velocità.

8) Rimuovere la sega da un taglio con la sega

funzionante alla massima velocità. Arrestare la sega rilasciando il pulsante di accensione/ spegnimento. Assicurarsi che la catena si sia arrestata prima di posare la sega.

9) Continuare a fare pratica su ciocchi di scarto in

un’area di lavoro sicura fino a quando ci si sente a proprio agio, utilizzando un movimento fluido e una velocità di taglio stabile. Dispositivi di sicurezza anti-rinculo su questa sega Questa sega è dotata di una catena a basso rinculo e di una barra di guida a rinculo ridotto. Entrambi gli elementi riducono le probabilità di rinculo. Tuttavia, può ancora verificarsi il rinculo con questa sega. Per evitare il pericolo di contraccolpi della sega.

• Utilizzare entrambe le mani per afferrare la sega quando è in funzione. La presa deve essere soldia. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate.

• Fare in modo che tutti gli strumenti di sicurezza siano in posizione sulla sega. Assicurarsi che funzionino correttamente.

• Non inclinarsi eccessivamente in avanti né tagliare tenendo la motosega più alta delle spalle.

• Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio.

• Tenere una posizione in piedi leggermente a sinistra della sega. Questo fa sì che il corpo non sia in linea diretta con la catena.

• Fare in modo che la punta della guida non tocchi nulla quando la catena è in movimento.

• Non tentare mai di tagliare due tronchi allo stesso tempo. Tagliare un solo tronco alla volta.

• Non affondare la punta della guida o non tentare di eseguire tagli troppo angolati (incidendo il legno utilizzando la punta della guida).

• Prestare attenzione allo spostamento di rami e ad altre forze che possono chiudere il taglio e68 Sega a catena senza filo I bloccare o rallentare la catena.

• Utilizzare estrema cautela quando si reinserisce il potatore in un taglio precedentemente iniziato.

• Utilizzare esclusivamente la catena e la barra di guida a basso rinculo fornite in dotazione con questa sega a catena.

• Mai lavorare con una catena allentata, allargata oppure eccessivamente consumata. Fare attenzione ad avere sempre la corretta tensione della catena. Come utilizzare la sega in modo sicuro

1. Usare la motosega solo con un equilibrio saldo.

2. Tenere la motosega sul lato destro del corpo (Vedi

3. La catena deve essere in funzione alla massima

velocità prima di entrare a contatto con il legno.

4. Utilizzare i ramponi per fissare la motosega nel

legno prima di iniziare il taglio.

5. Utilizzare i ramponi come punto di leva durante il

taglio. (Vedi Fig. P)

6. Non utilizzare la motosega con le braccia

completamente estese, non tentare di segare zone difficili da raggiungere e non stare in piedi su una scala a pioli durante il taglio (Vedi Fig. Q). Mai utilizzare la motosega al di sopra dell’altezza delle spalle. Taglio di legname sotto sollecitazione (Vedi Fig. R) AVVERTENZA: Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all’indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l’operatore e/o fargli perdere il controllo sulla sega a catena. Se il legno poggia su entrambi i lati, tagliare prima da sopra (Y) (soprataglio) per un terzo attraverso il tronco e poi tagliare il tronco completamente da sotto (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Così facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo lato, tagliare prima da sotto (Y) (sottostrato) per un terzo verso l’alto e poi tagliare il tronco completamente da sopra (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. MANUTENZIONE DELLA SEGA Seguire le istruzioni per la manutenzione in questo manuale. Il rischio di contraccolpi può essere ridotto pulendo la sega ed effettuando la manutenzione della guida. Ispezionare ed eseguire la manutenzione della sega dopo ogni utilizzo. In questo modo si migliorano le condizioni della sega. NOTA: anche con la corretta affilatura, il rischio di contraccolpi può aumentare ad ogni affilatura. MANUTENZIONE E CONSERVAZIONE DELLA MOTOSEGA

1. Rimuovere il pacco batteria

• Quando non viene utilizzata

• Prima di spostarsi da un luogo all’altro

• Prima di effettuarne la manutenzione

• Prima di cambiare gli accessori come la catena e la barra di protezione.

2. Ispezionare la sega prima e dopo ogni

utilizzo. Ispezionare la sega da vicino per vedere se la protezione o un altro componente si sono danneggiati. Verificare la presenza di eventuali danni che possono compromettere la sicurezza dell’operatore o il funzionamento della sega. Controllare l’allineamento o inceppamento delle parti mobili. Controllare la presenza di componenti rotti o danneggiati. Non utilizzare la motosega se i danni compromettono la sicurezza o il funzionamento. Far riparare i danni da un centro di assistenza autorizzato. Per trovare un centro di assistenza autorizzato, visitare www.worx.com.

3. Mantenere la motosega con cura.

• Non esporre la sega alla pioggia o all’umidità.

• Mantenere la catena affilata, pulita e lubrificata per prestazioni migliori e più sicure.

• Seguire le istruzioni di questo manuale per affilare la catena.

• Tenere le maniglie asciutte, pulite e libere da olio e grasso.

• Tutte le viti e i dadi devono essere serrati.

4. Fare riparare l’apparecchio solo ed

esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali.

5. Ritirare sempre la motosega quando non è

• in alto e sotto chiave, per evitare che possano arrivarci i bambini

• in un luogo asciutto

• con la barra e il copricatena in posizione Manutenzione della barra Per massimizzare la durata della barra, si consiglia di seguire questi accorgimenti di manutenzione. Le guide della barra che trasportano la catena devono essere pulite prima di ritirare l’utensile o se è presente sporcizia sulla barra o sulla catena. Le guide devono essere pulite ogni volta che viene rimossa la catena. Per pulire le guide della barra

1. Rimuovere il coperchio della catena, la barra e la

catena. (vedere la sezione ASSEMBLAGGIO)

2. Utilizzando una spazzola metallica, un cacciavite

o un simile strumento adatto, rimuovere i residui dalle guide della barra. (Vedi Fig. S)

3. Assicurarsi di pulire accuratamente i passaggi

dell’olio. Condizioni che richiedono la manutenzione69 Sega a catena senza filo I della catena e della barra di guida:

• La sega taglia su un lato o a un angolo.

• È necessario forzare la sega per praticare il taglio.

• Fornitura di lubrificante inadeguata alla barra e alla catena. Verificare la condizione della barra di guida ogni volta che si affila la catena. Una barra di guida usurata danneggerà la catena e renderà difficoltoso il taglio. Dopo ogni uso, con l’unità disconnessa dalla sorgente di alimentazione, rimuovere tutta la segatura dalla barra di guida e dal foro del dente. Quando la parte superiore della guida è irregolare, utilizzare una lima piatta per ripristinare le estremità e i lati quadrati. Limare le estremità della guida e i lati squadrati Scanalatura usurata Scanalatura corretta Sostituire la barra di guida quando la scanalatura è usurata, la barra di guida è piegata o incrinata o quando si verifica un surriscaldamento o una sbavatura eccessiva delle guide. Se è necessaria la sostituzione, utilizzare soltanto la barra di guida specificata per la sega nell’elenco delle parti di riparazione o sull’etichetta posta sulla motosega. Sostituire/girare la catena della sega e la lama Sostituire la catena quando i denti siano troppo logorati per essere affilati o quando la catena si rompa. Utilizzare soltanto le catene di ricambio indicate in questo manuale. Ispezionare la guida prima di affilare la catena. Una guida logora o danneggiata è pericolosa e rende l’operazione di taglio più difficile. Poi installare il fermo di tensionamento sulla nuova barra stringendo in senso orario la vite. La protuberanza del fermo (a) deve essere infilata nel foro della barra. (Vedi Fig. T) Affilatura della catena della sega AVVERTENZA: Rimuovere il pacco batteria dalla sega prima delle operazioni di manutenzione. Lesioni gravi o morte possono essere causate da folgorazione o contatto del corpo con la catena in movimento. Le lame della catena sono affilate. Usare ganti protettivi quando si maneggia la catena. Mantenere affilati e puliti gli utensili da taglio. La sega eseguirà il suo lavoro in maniera più veloce e più sicura. Una catena smussata causerà un deterioramento eccessivo dei denti, della guida, della catena e del motore. Se è necessario spingere con forza la catena nel legno e se tagliando si producono soltanto segatura e poche grandi schegge, vuol dire che la catena è smussata.

LUBRIFICARE IL DENTE

AVVERTENZAL: Indossare guanti per applicazioni intensive quando si esegue la manutenzione o riparazione di questo utensile. Rimuovere sempre il pacco batteria dalla sega prima di eseguire qualsiasi riparazione o manutenzione sull’utensile. NOTA: Non è necessario rimuovere la catena o la barra per lubrificare il pignone della barra di guida.

1. Pulire la barra ed il pignone.

2. Usando un ingrassatore a pressione, inserire il

puntale nel foro di lubrificazione ed iniettare il grasso finché fuoriesce dai lati del pignone. (Vedi Fig. U)

3. Ruotare il pignone e tirare la catena a mano

finché il lato ingrassato del pignone è in linea col foro di lubrificazione. Ripetere la procedura di lubrificazione. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.70 Sega a catena senza filo I

INDIVIDUAZIONE DEI GUASTI

Qualora l’elettroutensile non dovesse funzionare correttamente, la tabella che segue illustra problemi che si evidenziano in caso di guasto le possibili cause e le misure da adottare a rimedio del problema. Se non fosse possibile, in base alla stessa, identificare ed eliminare il problema, rivolgersi all’officina Service di fiducia. ATTENZIONE: Prima di iniziare la ricerca della causa del guasto spegnere l’elettroutensile ed estrarre la batteria ricaricabile. Problema Possibili cause Rimedi La sega a catena non funziona. Carica batterie bassa. Il freno della catena non è nella posizione corretta. Caricare entrambe le batterie. Verificare se il freno della catena è nella posizione . Per maggiori dettagli, consultare il capitolo riguardante il FRENO DELLA CATENA. La sega a catena lavora ad intermittenza. Surriscaldamento Pressione eccessiva applicata durante il taglio. Allentare l’attacco. Contatto interno labile. Interruttore avvio/arresto difettoso. Posizionare la macchina in un logo fresco e ventilato per farla raffreddare Applicare una pressione relativamente inferiore durante il taglio. Rivolgersi ad un’officina specializzata. Rivolgersi ad un’officina specializzata. Rivolgersi ad un’officina specializzata. Catena della sega asciutta. Manca olio nel serbatoio dell’olio. La disaerazione nel tappo del serbatoio per l’olio è otturata. Canale della fuoriuscita dell’olio otturato. Versare dell’olio riempiendo il serbatoio. Pulire il tappo del serbatoio per l’olio. Liberare il canale della fuoriuscita dell’olio. Frenacatena/freno motore Problema con il meccanismo di commutazione nella protezione mano anteriore Rivolgersi ad un’officina specializzata Catena/binario di guida troppo caldi. Manca olio nel serbatoio dell’olio. La disaerazione nel tappo del serbatoio per l’olio è otturata. Canale della fuoriuscita dell’olio otturato. Tensione della catena troppo alta. Catena non più affilata. Versare dell’olio riempiendo il serbatoio. Pulire il tappo del serbatoio per l’olio. Liberare il canale della fuoriuscita dell’olio. Regolare la tensione della catena. Riaffilare la catena oppure sostituirla. La sega a catena si inceppa, vibra oppure non taglia correttamente. Tensione della catena troppo lenta. Catena non più affilata. Catena eccessivamente consumata. Dentatura della sega indica nella direzione sbagliata. Regolare la tensione della catena. Riaffilare la catena oppure sostituirla. Sostituire la catena. Montare di nuovo la catena della sega con la dentatura che indica nella direzione corretta.71 Sega a catena senza filo I DICHIARAZIONE DI CONFORMITÀ Noi, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Dichiariamo che l’apparecchio, Descrizione Sega a catena senza filo Codice WG384E WG384E.9 (3 - designazione del macchinario, rappresentativa di motosega) Funzioni Taglio legno È conforme alle seguenti direttive, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC amended by 2005/88/EC L’organismo competente Nome: Intertek Deutschland GmbH (organismo notificato 0905) Indirizzo: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN Certificazione N.: 180500514SHA-V1 WG384E WG384E.9 2000/14/EC modificato da 2005/88/EC: - Procedura di conformità come da Annex V - Potenza acustica pesata 91.0dB(A) - Massima potenza di rumore garantita 96dB(A) conforme a, EN 60745-1 EN 60745-2-13 EN ISO 3744 EN 55014-1 EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Marcel Filz Indirizzo: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2020/04/23 Allen Ding Vice capo ingegnere, testing e certificazione Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China72 Motosierra inalámbrica ES

sempre a Motosserra.
