GEBRUIKSAANWIJZING WG384E WORX

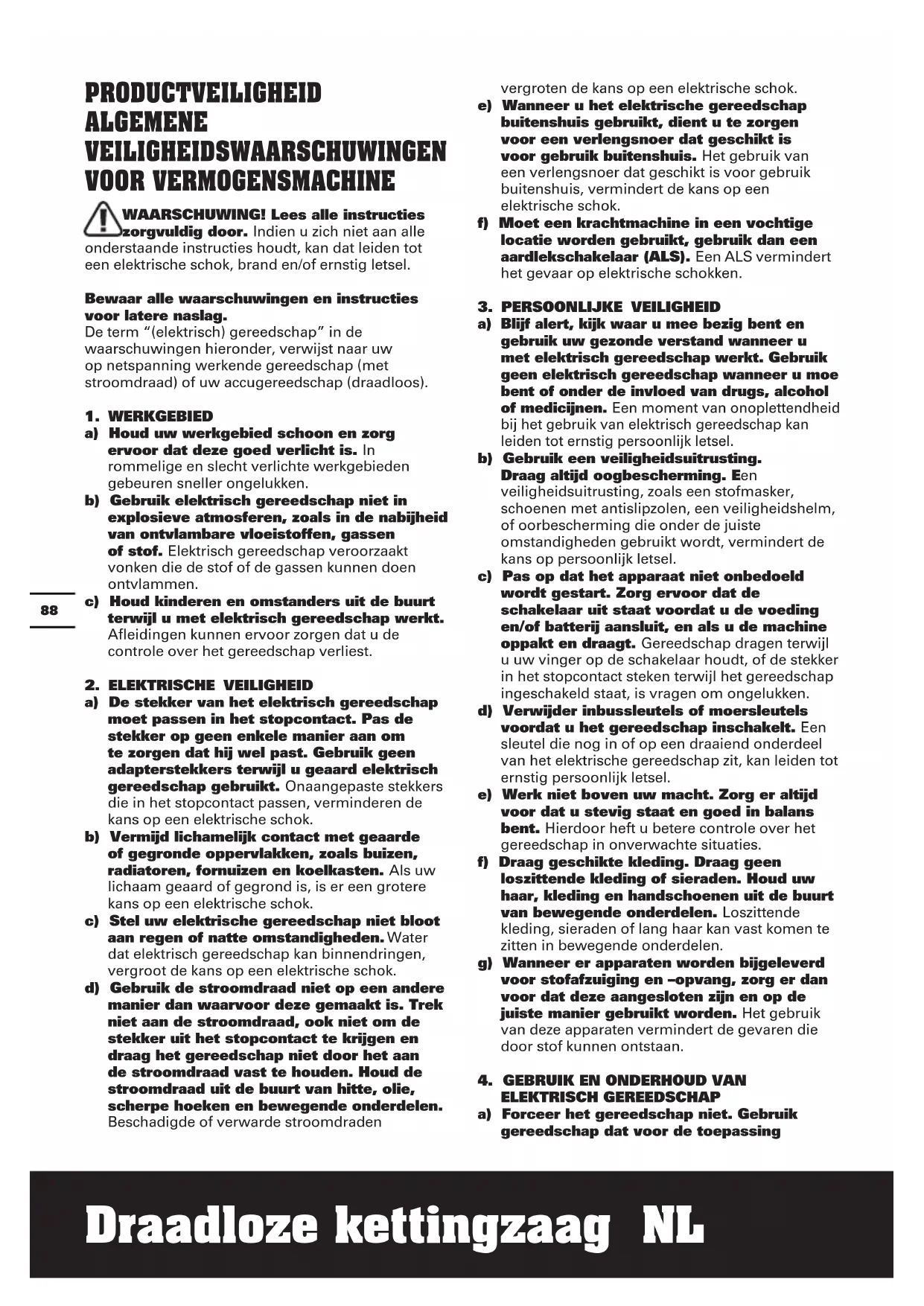

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1. WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonken die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen können ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers verwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geoard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekker uit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van ditte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden

vergroten de kans op een elektrische schok.

e) Wanner u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag aktijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk Niet boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vastkommen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de bevaren die door stof hunnen ontstaan.
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing

geschickt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiligers als het gebruikt worden op de snugheid waar het voor ontworpen is.

b) Gebruik het gereedschap Niet wanner de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellen gen veranderd, toebehoren verrangt of de machine opbergt. Dezepreventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

d) Berg gereedschap dat nicht gebruikt worden buiten het bereik van kinderen op en LAST personen die nicht bekend zijn met het gereedschap of met deze verilgheidsinstructures het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.

e) Onderhoud elektrisch gereedschap op de juiste wijze. Controller of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap nicht goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenveroorzaakt door slecht onderhoden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/messen kal minder nsel vastlopen en is makkelijker te bedieren.

g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.

5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wonneer die gebruikt worden voor een ander type accupack.
b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupack.Door het gebruik van andere accurpacks ontstaat de kans op letsel of brand.
c) Wonneer het accupack zich gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of

anderekleine metalenvorwerpen die eenverbindingkunnenmake:tussen decontactpunter van de terminal.Het kortsluien van de accuterminals kan zorgen voor brandwonden ofbrand.

d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel möglich een arts te raadplegen. Vloeistof die akomstig is uit de accu kan irritatie of brandwonden veroorzaken.

6. SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR KETTINGZAGEN

1. Houd bij een lopende zaag alle lichaamsdelen uit de buurt van de zaagketting. Controlleroor het starten van de zaag dat de zaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting worden meegenomen.
2. Houd de kettingzaag met uwrechterland aan de achechterste handgreep en met uw linkerhand aan de voorste handgreep vast. Als u de kettingzaag anders vasthoudt, loopt u een hoger risico op verwondingen. Houd de kettingzaag waarom alleen zoals voorgeschreven vast.
3. Houd het gereedschap alleen aan de geisoleerde handgrepen vast, omdat de kettingzaag in aanraking kan komen met verborgen bedrading. Als de zaagketting een onder stroom staande draad aanraakt, zorgt dit er voor dat Niet-geisoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
4. Draag een veiligheidsbril en gehoorbeschemming. Overige beschemende uitrusting voor hoofd, handen, benen en voeten worden geadviseerd. Passende beschemende kleding vermindert het verwondingsgevaar door rondvliegend spaanmaterialiaal en toevallig aanraken van de zaagketting.
5. Werk met de kettingzaag Niet op een boom. Bij gebruik van een kettingzaag op een boom bestaat verwondingsgevaar.
6. Let er aktijd op dat u stevig staat en gebruik de kettingzaag alleen als u op een stevige en vlakke ondergrond staat. Een

gladde of instabiele ondergrund kan, in het bijzonder bij het gebruik van een ladder, tot het verlies van de controle over uw evenwicht en de kettingzaag leiden.

1. Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de contrôle over de kettingzaag doein verliezen.
2. Wees bijzonder voorzichtig bij het zagen van laag houtgewas enjonge bomen. Het dunne materiaal kan in de zaagketting blijven hangen en op u slaan of uuit het evenwicht brengen.
3. Draag de kettingzaag aan de voorste handgreep met stilstaande zaagketting enaarachteren wijzende geleidingsrail. Breng altijd de veiligheidsafschemming aan voordat u de kettingzaag vervoert of opbergt. Een zorgvuldige omgang met de kettingzaag vermindert de kans op per ongeluk aanraken van de lopende zaagketting.
4. Volg de aanwijzingen voor het smeren, de kettingspanning en het wisselen van toebehoren op. Een onjuist gespannen of gesmeerde ketting kan breken of het terugslagrisico verhogen.
5. Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie+zijn glad en leiden tot het verlies van de controle over de kettingzaag.
6. Zaag alleen hout. Gebruik de kettingzaag alleen voor werkzaamheden waarvoordeze bestemd is. Voorbeeld: Gebruik dekettingzaag Niet voor het zagen van plastic, metselwerk of bouwmaterialen die Niet vanhout zichn. Het gebruik van de kettingzaag voorwerkzaamheden waarvoordeze Niet bestemd is, kan tot gevaarlijke situatuies leiden.

OORZAKEN EN VOORKOMING VAN EEN TERUGSLAG:

Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting in de groef worden vastgeklemd.

Een aanraking met de punt van de geleidingsrail kan in veel geallen tot een onverwachtte en waar achefteren gerichte actie leiden, waar bij de geleidingsrail omhoog en in de richting van de bediener worden geslagen.

Het vastklemmen van de zaagketting aan de bovenkant van de geleidingsrail kan de geleidingrail snel in de richting van de bediener terugstoten.

Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijk ernstig verwondt. Vertrouv wet niuitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen

te treffen om zonder ongevalten en zonder verwondingen te konnen werken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben:

• Houd de zaag met beiden handen vast, waar bij duim en vinger de grepen van de kettingzaag omsluiten. Neem een zodanige lichaamshouding in en houd uw Armen in een zodanige positie, dat u stand kunt houden ten opzichte van de terugslagkrachten. Als geschikte maatregelen worden getroffen, kan de bediener de terugslagkrachten beheersen. Laat de kettingzaag nooit los.
• Voorkom een abnormale lichaamshouding en zaag nicht boven schouderhoogte.

Daardoor wordt per ongeluk aanraken met punt van de kettinggeleider voorkomen en kan de kettingzaag in onverwachtete situatuies beter onder controle worden gezogen.

• Gebruik aktijd de door de fabrikant voorgeschreiben verrangende kettinggeleiders en zaagkettingen. Verkeerde verrangende kettinggeleiders en zaagkettingen können tot kettingbreuk en terugslag leiden.
• Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag.

RESTRISICO'S

Zelfs als het apparaat zoals beoogd worden gebruikt, is er altijd een restrisico dat Niet kan worden vermeden. Afhankelijk van het type en bouw van het apparaat konnen de volgende möglichke bevaren voorkomen:

• Contact met zaagtanden van de kettingzaag (snijgevaar)
• Contact met de roterende zaagketting (snijgevaar)
• Onvoorziene, abrupte beweging van de geleidestang (snijgevaar)
• Rondvliegende stukjes van hettingzaag (snij-, prikevaar)
• Rondvliegende stukjes van werkstuk
• Contact tussen huid en olie
• Gehoorverlies, alsijdens het werk geen gehoorbescherming worden gedragen

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en.Accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar+kunten kortsluiten of

door geleidende voorwerpen kortgesloten hunnen worden. Houd het.Accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accupack hunnen verbinden.Kortgesloten contacten van accuracks hunnen brandwonden of brandveroorzaken.

c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig teijken dat de vloeistof Niet in contactkomt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon endroog.
h) Veeg de aansluitingen van het.Accupack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat.Accupacks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zichen het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrchochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type.accupack geschikt is kan een brandgevaar inhoven wanner gebruikt met een ander type.
o) Gebruikt geen accupack dat nicht bedoeld is voor gebruik met deze apparatuur.
p) Houd accuracks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparatus.

BEWAAR DEZE INSTRUCTIES

Instructies voor toepassing van de juiste techniek van vellen, Snoeien en doorzagen 1. Bomen vellen

Als u met twee of meer personen tegelijkertijd zaagt en velt, houd dan als afstand tussen de vellende en de zagende personen minstens de dubbele hoogte aan van de te vellen boom. Let er bij het vellen van bomen op, dat u andere personen Niet blootstelt aan gevaar, u geen leidingen raakt en geen materièle schade veroorzaakt. Als eenBoom met een stroomleiding in aanraking komt, breng dan direct de energiaaatschappij hiervan op de hoogte.

Stel u als bediener van de kettingzaag, bij zaagwerkzaamheden op een helling, boven de te vellen boom op, waar dat de boom na de val waarschijnlijk bergaf zarolen of glijden.

Voor het vellen dient een vluchtweg te worden gepland en wanner nodig vrijgemaakt te worden. TDe vluchtweg dient te reiken tot het uiterste punt van de verwachtete vallijn zoals worden getoond door Afbeelding 1.

Houd voor het vellen rekening met de natuurlijke helling van de boom, deplaats van grote takken en de windrichting, om de valrichting van de boom te konnen beoordelen.

Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van deBoom.

2. Inkepingen zagen

Maak een inkening tot 1/3 van de diameter van de boom, loodrecht op de vallijn zoals getoond worden op Figuur 1. Zaag eerst de onderste horizontale inkening (W). Hierdoor voorkomt u het vastklemmen van de kettingzaag of van de geleidingsrails bij het zagen van de tweede inkening (X).

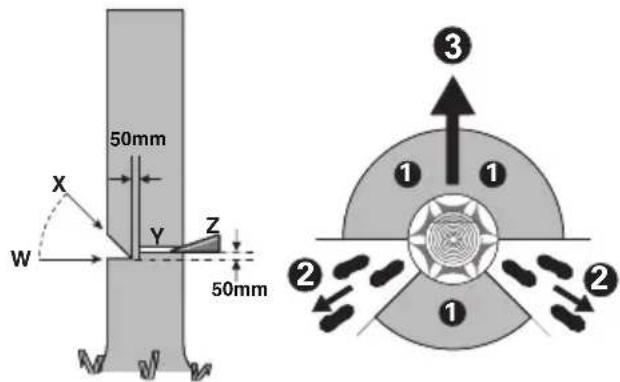

3. Inkeeping voor het vellen van de boom zagen

Zaag de inkeping (Y) voor terugvallen ten minste 50~mm hoger dan dan de horizontale inkeping, zoals getoond worden op Afbeelding 1. Zaag de inkeping voor het vellen van de boom parallel aan de horizontale inkeping. Zaag de inkeping slechts zo diep in, dat er nog een verbindingsstuk (valrand) blijft staan, dat als scharnier kan werkken. Het verbindingsstuk verhindert, dat deBoom draait en in de verkeerderichting valt. Zaag het verbindingsstuk Niet door.

Als de inkeping voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom met vallen beginnen. Als het erop lijkt, dat deBoom mogelijkkerwijs Niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spi van hout, kunststof of aluminium (Z) om de inkeping te openen en om de boom in de gewenste valrichting te doeon omslaan ③).

Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkeping, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute (2). Let op maar beneden vallende takken en struikel Niet. (Zie afb. 1)

Afbeelding 1

4. Takken van de gevelde boom afzagen

Na het vellen zaagt u de takken van de gevelde boom. Laat grote, maar beneden gerichte takken eerst nog staan wanner u takken van de gevelde boom afzaagt. Verwijder keine takken in een enkele zaagebeweging, zoals worden getoond op Afbeelding 2. Zaag onder spanning staande takken van anderen naar boven om vastklemmen van de zaag te voorkomen.

Afbeelding 2

5. Boomstam in stukken zagen

Vervolgens zaagt u de gevelde boom in stukken.
Zorg ervoor dat u stevig staat en verde uw lichaamsgewicht gelijkmatig over beiden voeten wanner u de gevelde boomstam in stukken zaagt.
Leg indien möglicht takken, balken of spieën onder de stam om.Deze te steunen.Houdt u aan de aanwijzingen om gemakkelijk te zagen.

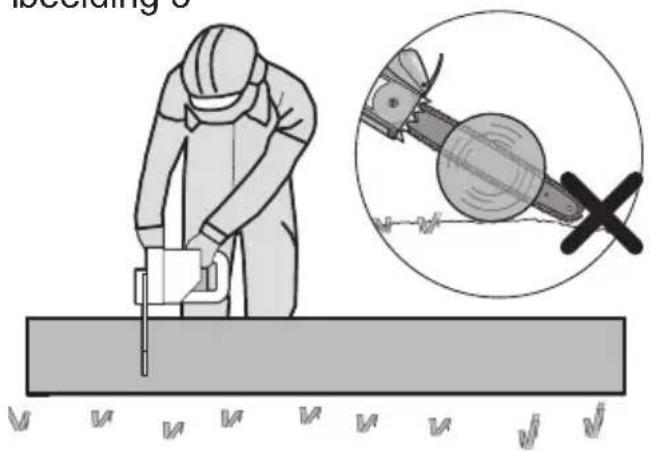

Als de stam over de gehele lenghte worden ondersteund, zoals getoond wordt in Afbeelding 3, wordt vanaf de bovenkant gezaagd (overbuck),zorg dat u Niet in de aarde zaagt aangezien dit de scherpte van de ketting zar verminderen.

fbeelding 3

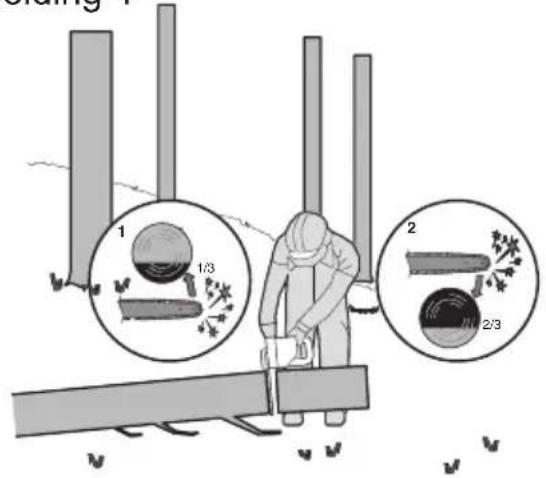

Als het werkstuk aan een ijde worden ondersteund, zoals is aangegeven in Figuur 4, zaag dan 1/3 van de diameter in aan een ijde (schraag) (1). Zaag dan vanaf de andere ijde (2) in om bij de eerste zaagsnede te komen.

Afbeelding 4

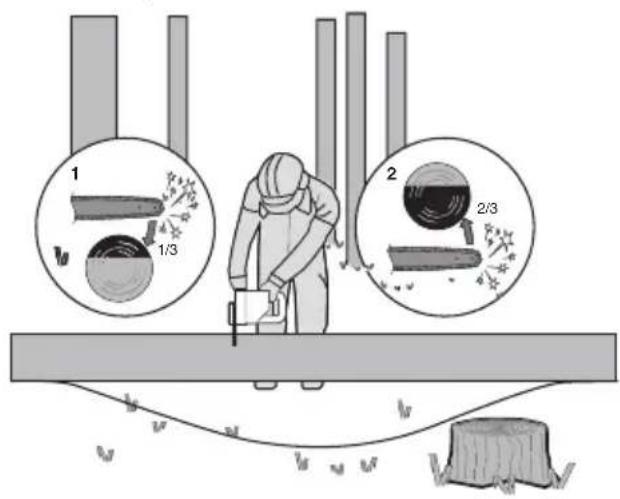

Als de stam aan beiden zijden worden ondersteund, zoals getoond worden op Afbeelding 5, maak dan een inkeping tot 1/3 van de diameter van de bovenzijde (overbuck) (1). Maak dan de volgende inkeping (2) door vanaf de onderzijde in te zagen tot 2/3 deel om de eerste inkeping te raken.

Afbeelding 5

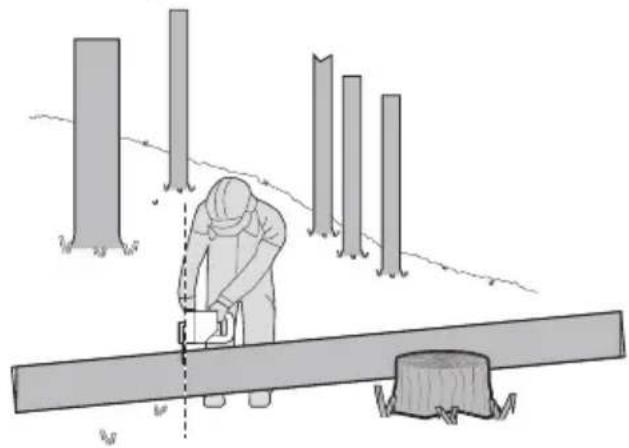

Als u op een helling zaagt, sta dan.altijd aan de bovenzijde van de stam, zoas getoond wordt op Afbeelding 6. Verminder de aandrukkracht wanner de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthouden, zodat u tijdens het moment van doorzagen de controle over de machine behoudt. Let erop dat de zaagketting de grond Niet raakt. Wacht na het doorzagen tot de zaagketting tot stilstand is gekomen, voordat u de kettingzaag verwijdert. Schakel de motor van de kettingzaag altijd uit voordat u maar een andere boom gaat.

Afbeelding 6

SYMBOLEN

	Lees de gebruikershandleiding om het risico op letsels te beperken
	Waarschuwing
	Draag oorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
	Niet blootstellen aan regen of water
	Draag hoofdbescherming
	Draag beschemende handschoenen.
	Draag veiligheidsschoeisel.

	Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.
Li-lon	Batterijen Niet weglooien. Breng lege accu'saar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Niet verbranden.
	Niet blootstellen aan regen of water.
	Pas op dat de punt van het zwaard Niet met enig voorwerp in aanraking komt
	Door aanraken kan het zwaard plotseling omhoog enaar achteren komen, waardoor er ernstig letsel ontstaat.
	Bedien de kettingzaag algijd met twee handen.

ONDERDELENLIJST

1. ACHTERSTE HANDGREEP
2. AAN/UITSCHAKELAAR
3. ACCUWAARSCHUWINGSLAMPJE
4. VOORSTE HANDGREEP
5. KETTINGREMHENDEL (HANDBESCHERMING)
6. ZAAGKETTING
7. ZWAARD
8. KETTINGSPANKNOP
9. AFSCHERMING
10. ACHTERSTE HANDAFSCHERMING
11. ACCUPACK *
12. ONTGRENDELPAL ACCU*
13. INSCHAKELBLOKKERING
14. AANDUIDING VAN OLIENIVEAU
15. OLIETANKDOP
16. BUMPERPUNT
17. STAAF EN KETTINGOPSLAG/AFSCHERMING TRANSPORT*(SCHEME)
18. KETTINGWIEL
19. STAAFKLEM
20. GAT BEVESTIGINGSSTAAF
21. ZWAARDGELEIDINGSBRUG
22. OLIESPROEIER
23. LOOPRICHTING- EN SNIJRICHTINGSYMBOL

24. KETTINGVANGER (ZIE AFB. A2)

25. Niet alle afgebeelde of beschreiben toebehoren worden standardm meegeleverd.

TECHNISCHE GEGEVENS

Type WG384E WG384E.9 (3 - benoeming van machine, vertegenwoordiger van kettingzaag)

	WG384E WG384E.9
Spanning 40V MAX (2x20V Max.	**==
Zwaardlengthe 35cm
Kettingsnelheid 8 m/s
Inhoud olievoorraadreservoir 150 ml
Kettingmaat 0.95cm
Aantal kettingschakels 52
Kettingmeting 1.1mm
Type adaptieve ketting QR: A0 (T)-52E / ES:3/8LP.043 52E 90X
Type adaptieve stang QR: P014-43SR(T) / ES: ES144SDEA041
Accucapaciteit 2.0 Ah (WA3551)	/
Accutype	Lithium Ion Batterij	/
Ladermodel	WA3883	/
Lader cijfer	Lader primair: 100-240V~50-60HzSecundair 1: 20V, 2.0A ***Secundair 2: 20V, 2.0A ***	/
Oplaadtijd (Ongeveer)
Accupack:
2.0Ah (1pc)	0.5 uu	/
2.0Ah (2pcs)	1 uu	/
Mesbeweging	4.7 kg	3.9 kg

** Voltage gemeten zonder belasting. De initiièle accuspanning bereikt maximaal 20 volt. De nominale spanning bedraagt 18 volt.
*** Uitgang van lader 1 en lader 2 betekent: twee poorten metdezelfde uitgangsspanning en -stroom.

TOEBEHOREN

	WG384E	WG384E.9
Zaagketting	1	1
Zwaard	1	1
Transporthoes	1	1
Lader (WA3883)	1	/
Accupack (WA3551)	2	/

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accesaire voor meer informatie. Ook het winkkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L

$$ \begin{array}{l} \mathrm {B} = 8 0. 0 \mathrm {d B (A)} \ \mathrm {R} _ {\mathrm {P A}} ^ {\mathrm {A}} = 5. 0 \mathrm {d B (A)} \end{array} $$

A-gewogen geluidsniveau L

$$ \begin{array}{l} \mathrm {K} _ {\mathsf {P A}} ^ {\mathrm {w A}} = 5. 0 \mathrm {d B (A)} \ \mathrm {K} _ {\mathsf {P A}} = 9 1. 0 \mathrm {d B (A)} \end{array} $$

Totale trillingswaarden (triax vector-som) volgens EN 60745:

Trillingsemissiewaarde a_n = 3.423m / s^2

Onzekerheid K = 1.5 m/s²

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap worden gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap worden gebruikt en welk materiaal worden gesneden of geboard.

Of het gereedschap in goede staat verkeerd en correct worden onderhonden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gebruikt waarvoort het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en Armen veroorzaken als het Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitetijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bedrijfscylclus, zoals het moment waarop het gereedschap wordenuitgeschakeld en terwijl het gereedschap in werkig iszoender daadwerkelijk gebruikt te worden.Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

BEOOGD GEBRUK

De machine is bestemd voor het vellen van bomen en het zagen van stammen, takken, houten balken, planken etc. en kan worden gez血液循环 voor schulpen (in de lengte van de houtnerf) en afkorten (dwars op de houtnerf). Deze machine is Niet geschikt voor het zagen van minerale materialen.

MONTAGE

WAARSCHUWING! Installee het accupack Niet, voordat dit geheel in elkaar gezet is.

Draag alg untijd werkhandsschoenen bij de omgang met de zaagketting.

MONTAGE VAN ZWAARD EN ZAAGKETTING

1. Pak alle delen voorzichtiguit. Verwijder de kettingbeschemkap door de kettingspanknop tegende wijzers van de knop in te draaien. (Zie afb.A1)
2. Plaats de kettingzaag op een vlak oppervlak.
3. Gebruik alleen originele Worx-kettingen of die geschikt zich voor de geleidebalk.
4. Leg de zaagketting in de rondlopende sleuf van het zwaard. Zorg dat de ketting in de juiste richting draait door deze te vergelijkken met het pictogram op de geleidebalk of raadpleeg het symbol Richting ketting dat u op de zaag kurz vinden. Controller of de vanger van de kettingspanner maar buiten gericht is. (Zie afb. A2)
5. Leg de kettingschakels om het kettingwiel zo aan dat de bevestigingsbauten en de beiden zwaardgeleidingsbruggen in het langgat van het zwaard. (Zie afb. B1, B2)
6. Controller of alle delen goed geplaatst zichn. Zorg dat de aandrijftanden goed in het aandrijfwiel zitten (Zie afb. C1), vermijd knikken zoals op Afb. C2. Als er een knik is, neem de ketting van de geleidebalk net voor de knik en trek de knikuit.

OPMERKING: De hetting moet vrij hunnen draaien en vrij় van knikken.

1. Monteer de kettingafscheming en draai de kettingafscheming aan door de knop om de ketting aan te spannenaar rechts te draaien totdat deze vastzit.(Zie afb.D)
2. De ketting zal uitrekken door gebruik en onvoldoende+zijn aangespannen. Als de ketting komt los te zitten, maak de knop om de ketting aan te spannen los of draai de knop drie keer maar links, spanervolgens de knop opnieuw aan om de kettingspanning te herstellen door stap 6-7 hierboven te herhalen.

WAARSCHUWING: De ketting is nog nicht gespannen. De ketting要去 gespannen worden zoals beschreiben is onder "De kettnig spannen". De ketting要去 worden geinspecteerd om zeker te zijn dat de geschikte spanning aanwezig is.

ZAAGKETTING SPANNEN (Zie afb. E1, E2)

OPMERKING: Nieuwe zaagkettingen zullen uitrekken. Controller regelmatig de kettingspanning

bij het eerste gebruik en draai bij de ketting aan wanner deze los rond het zaagblad komt te zitten.

WAARSCHUWING:

• Verwijder de batterij uit het gereedschap voordat U de spanning van de zaagketting aanpast.
• De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert.
• Zorg aktijd voor de juiste kettingspanning. Een losse ketting geeft een hoger risico op terugslag. Een losse ketting kan uit de groef van het zwaard springen. Dit veroorzaakt verwonding voor de gebruiker en schade aan de ketting. Een losse ketting geeft hogere slijtage aan ketting, zwaard en tandwiel.
• Leg de hettingzaag neer op een recht oppervlak.
• Draai de kettingspanknop in de richting van de wijzers van de klok tot de juiste kettingspanning is bereikt.

OPMERKING: De spanning worden automatisch verhoogd als de knop voor de kettingspanning maar rechts worden gedraaid. Het ratelmechanisme verhinder dat de spanning te los is.

1. Kantel de zaag maar voren (Zie afb. E1) zodatepunt van de geleidebalk in een opwaartse richtingwordt geduwd.Dit za spelimg van de ketting teverwijderen.
2. Draai de knop van de kettingspanning vast door deze waar links te draaien.
3. Controller de spanning die door de automatische kettingspanknap is ingesteld. De juiste kettingspanning is bereikt, als de ketting kan worden verhoogd over ca. een halve schakellenge vanaf de geleidingsstang in het midden. Daartoe moet要去 de ketting met een hand gegen het gewicht van de machine in opgetild worden. (Zie afb. E2)

OPMERKING: De ketting is goed aangespannen als hij van de geleidingsstang kan worden opgetild en als de schakel zich in het spoor van de geleidingsstang bevindt.

OPMERKING: De ketting zal uitrekken door gebruik en onvoldoende zijn aangespannen. Als de ketting komt los te zitten, maak de knop om de ketting aan te spannen los of draai de knop drie keer maar links, span verrolgens de knop opnieuw aan om de kettingspanning te herstellen door stap 1 - 4 hierboven te herhalen.

KETTINGSMERING (Zie afb. F)

BELANGRIJK: De kettingzaag worden nicht met zaagkettinghechtolie gezuld geleverd. Het is belangrijk om de

kettingzaag voor gebruik met olie te vullen. Het gebruik van de kettingzaag zonder zaagkettinghechtolie of bij een oliepeil onder de minimummarkering leidt tot beschadiging van de kettingzaag.

OPMERKING: De levensduur en de snijcapaciteit van de ketting hangt af van

de optimale smering. Daarom wordenijdens het gebruik de zaagketting automatisch met zaagkettinghechtolie gesmeerd.

OLIETANK VULLEN:

WAARSCHUWING: Het.Accupack verwijdenen voordat de brandstoftank gezuld worden.

1. Plaats de kettingzaag met de olietankdop maar boven op een geschikte ondergrond.
2. Maak met een doek de omgeving van de olietankdop schoon, schroef de dop los en verwijder.Deze.
3. Giet er kettingzaagolie in tot het reservoir vol is.
4. Let erop dat er geen vuil in de olietank terechtkommen,plaats opniew de oliedop en span deze rechtsom aan.

BELANGRIJK: Omuitwisseling van lucht tussen olietank en omgeving möglich te make, zich erkleine openings in de

olietankdop. Zet de zaag, wanner u deutsche nicht gebruikt, alkijd horizontally neer, om uitlopen van olie te voorkomen.

Het is belangrijk gebruik staven en kettingsmeermiddel (niet verstrekt) die het is geformuleerd om te functioneren in een breed temperatuurbereik zonder verdunning. Dit kurz u vinden in de winkel waar u uw zaag hebt gekocht of in uwplaatselijkke winkel voor bouwmaterialen. Gebruik geen vuile oliën die worden gebruikt of anderszins verontreinigd olie. Er kan schade ontstaan aan een staven of ketting Bij gebruik van Niet-toegelaten olie verwalt de garantie.

Niet inslikken. Indien ingeslikt, onmiddelijk een arts raadplegen. Uit het bereik van kinderen bewaren. Uit de buurt van hitte of een open vlam bewaren.

DE AUTOMATISCHE OLIESPUIT CONTROLEREN

De goede werkung van de automatische oliespuit kan worden gecontroleerd door de kettingzaag in te schakelen en de punt van de kettinggeleider maar een stuk karton of papier op de grond te richten. Als een toenemend oliepatroon ontwikkelt op het karton, werkt de automatische oliespuit goed. Als er geen oliepatroon is, ondanks een vol oliereservoir, moet u contact opnemen met de klantendienst van Worx of met een door Worx erkende onderhoudsagent.

VOORZICHTIG: raak de grond Niet met de ketting. Zorg voor een veiligheidsafstand van 30 cm.

BEDIENING

1. VOORDAT U HET DRAADLOOS GEREEDSCHAP GEBRUIKT

WAARSCHUWING! De oplader en het accupack� ontworpen om samen gebruikt te worden, probeer dus geen andere

apparaten te gebruiken. Zorg ervoor dat er nooit

metalen objecten in de oplader of de contactpunter van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk.

OPMERKING: Het accupack is NIET opgeladen.

Deze要去 dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

2. CONTROLLEREN VAN DE LAADTOESTAND VAN HET ACCUPACK (ZIE AFB. G)

Het accuniveau kommt u te weten via het accu-indicatielampje door op de knop naast de lampjes te drukken.

OPMERKING: Fig. G is alleen geschikt voor het accupack met indicatielampje voor de accu..

3. DE BATTERIJEN OPLADEN (ZIE AFB.H)

De Lithium-ionbatterij is beschermd gegen volledig ontladen. Als de batterij leeg is, worden het toesteluitgeschakeld door een beschemmingscircuit. In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te konnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

OPMERKING: Laad de twee accu's altijd op hetzelfde moment op. U vindt meer gedetailleerde informatatie in de handleiding voor het laadapparaat.

4. HET ACCUPACK VERWIJDEREN OF PLAATSEN (ZIE AFB. I)

Druk de ontgrendelknop van het.Accupack in om de twee accupacks uit uw gereedschap te kuren halen.Doe na het opladen de 2 accupacks in de accurimtes.U hoeft alleen maarlicht te duwen en wat druk uit te oefenen tot een klik hoorbaar is. Controller om te zien of de batterij volledig is vastgemaakt.

OPMERKING:

• Verwijdt u het batterijpakket, houd het dan stevig vast zodate het Niet valt en letsel veroorzaakt.
• Dit apparaat draait alleen als er twee accu's�n geplaatst. Gebruik alteijddezelfde twee accu's en laad de twee accu's op hetzelfdemoment op.
• Als u twee accu's met verschillend vermogen gebruikt, za de machine alleen draaien volgens de laagste gemeinschappelijk noemer.

5. ACCUWAARSCHUWINGSLAMPJE (ZIE AFB. J) BEANGRIJK

Als er maar een lampje oplicht, is uw accu vrijwel leeg, hoewel de machine nog steeds in staat is om te werkken. Als u doorgaat met het gebruik van uw gereedschap met de accu in deze ontladen toestand, dan tast dat de levensduur en het vermogen van uw accu aan. Als er geen enkel lampje brandt is minstens een lampje Niet geheel geinstalleerd of defect, controlleren dan of de accu's goed zichn geplaatst.

BATTERIJ STATUS

• Druk vórádut start of na gebruik de knop in naast het vermogensindicatielampje op de machine om de accucapaciteit te controleren.
• De accucapaciteit zal automatisch door de accuvermogensindicator worden aangegeven. De indicator controleert en toont de accutoestand als volgt.
  Voor een machine met 2 accupacks met verschillend vermogen toont het vermogensindicatielampje de accutoestand van de accu die het minste vermogen bevat.

Indicatie voor de status van het accuvermogen	Accustatus
Vijf groene lampjes ( ) branden	De twee accu's� heegael opgeladen.
Twee, drie of vier groen lampjes branden.	De twee accu's hebben restvermogen. Hoe meer lampjes oplichten, hoe meer accuvermogen.
Er brandt maar één groen lampje ( )	Het oplaadniveau van ten minste één.accupack is erg laag. Controller het accupack en laad het op.
Er brandt geen enkel lampje.	Minstens één accu is Niet geheel geinstalleerd of de accu is defect.
Er brandt maar één lampje tweemaal per cyclus.	Tenminste één accu is te ver ontladen (raadpleeg de oplaadstatus van de accu). Laad de twee accu's tegelijk op voordat u ze opnieuw gezruikt of opslaat.
Er brandt maar één lampje driemaal per cyclus.	Minstens één accu is heet. Wacht totdat hij is afgekoeld, voordat u opnieuw opstart.
Er brandt maar één lampje viermaal per cyclus.	Het apparaat is overbelast. Haal het apparaat uit het snoeigebied en probeer het nog eens.
1 Lampje brand 5Xchter elkaar	De kettingrem is aan , trek de handguard waar de gebruiker ( positive ① ) om hem uit te doen.

6. IN- EN UITSCHAKELEN (ZIE AFB. K)

Attentie: Controller het.Accupack voordatu uwdraadloze gereedschap gaat gebruiken. Gebruik alleen het accupack

dat in het hoofdstuk Accessoires figureert.

Als u de machine wilt inschakelen, drukt u op de inschakelblokkering, cervolgens drukt u de aan/

uitschakelaar helemaal in en houdt u de schakelaar in deze stand vast. De inschakelblokkering kutu nu loslaten.

Als u de machine wilt uitschakelen,That u de aan/uit-schakelaar los.

OPMERKING: De kettingrem要去 geactiveerd worden, zodate zaag ingeschakeld kan worden.

7. KETTINGREMHENDEL (ZIE AFB. L)

De kettingrem is een beschemmingsmechanisme dat bij terugslag van de machine wordt geactiveerd door het waar voren duwen van handbeschering. Voer vanijd totijd een functietest uit. Trek de handguard maar de gelebruiker (positive ①) om hem uit te doen. Om de kettingrem wee te activeren, druk de handguard maar voren (positive ②).

OPMERKING: Als de zaag Niet kan starten, hoewel hij correct in elkaar gezet is en de accupacks geheel opgeladen zich, dan要去 u controleren of de kettingremhendel in de correcte positie staat (positie ①).

8. WERKZAAMHEDEN

Belangrijk: Is de olietank gezuld?

Controleer de oliepeilaanduiding voor de werkzaamheden en regelmatigijdens de

werkzaamheden (Zie afb. M). Vul olie bij wanner het oliepeil de onderkant van het peilglas bereikt heeft. De vulling is voldoende voor ca. 12 minutes, afhankelijk van de pauzes en de intensiteit van de werkzaamheden.

Controleer de kettingspanningijdens het zagen elke 10 Minutes

1) Installer de batterijdoos in de machine.
2) Controller of het deel van de boomstam Niet op de grond ligt. Dit verhindert dat de ketting de grond raakt wonneer door de stam worden gezaagd.

Als de grond worden geraakt terwijl de ketting beweegt, kan dit gevaar opleveren en worden de ketting bot.

3) Houd de zaag met beiden handen stevig vast. Neem het voorste handvat in de linkerhand en hetchterste handvat in de rechtterhand. Gebruik een stevige grep. Omsluit de grepen.altijd met duim en vingers. (Zie afb.N).
4) Zorg dat u een stabiele positie aanneemt. Zet de voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beiden voeten.
5) Wanner u klaar bent om te zagen, duwt u de ontgrendelingsknop volledig maar binnen met de rechterduim en drukt u de starter samen. Hierdoorn worden de zaag ingeschakeld. Als u de starter loslaat, worden de zaaguitgeschakeld. Controller of de zaag op volle snugheid werkt voordat u het zagen start.
6) Wanner u begint te zagen,plaatst u de bewegende ketting langzaam gegen het hout. Het hout moet zoicht möglichk bij de zaag+zijn. Houd de zaag stevig op+zijnplaats om möglichk stuierten of glijden (zijdelingse beweging) van de zaag te voorkomen.
7) Geleid de zaag met lichte druk en oefen geen

overmatige kracht uit op de zaag, maar de zaag het werk doen. De motor worden overbelast en kan doorbranden. Hierdoor doet de zaag zichwerk beter en veiliger aan de snelheid waarvoor deze was bedoeld.

8) Verwijder de zaag uit een inkeping verwijl de zaag op volle snugheid werkt. Stop de zaag door de aan/uit-schakelaar los te lately. Controller of de zaag is gestopt voordat u de zaag neerzet.
9) Blij op een veilige plaats oefenen, totdat u vertrouvwd bentmet de zaag, gebruik een vloeiende beweging en een constante zaagsnelheid

Apparaten voor de terugslagveiligheid op deze zaag

Deze zaag heeft een ketting met een lage terugslag en een kettinggeleider met verminderde terugslag. Beide items verminderen de kans op terugslag. Er kan weiter nog steeds wat terugslag optreden met deze zaag.

Ter voorkoming van zaagterugslag.

• Houd de zak met beiden handen vast verwijl hij loopt. Gebruik een stevige grep. Omsluit de grepen altijd met duim en vingers.
• Zorg ervoor dat alle veiligheidsvoorzieningen aanwezig zijn. Zorg ervoor dat ze goed functioneren.
  Zorg dat u Niet te ver reikt of zaagt boven schouderhoogte.
  Zorg er.altijd voor dat u stevig staat en goed in balans bent.
• Sta een weinig aan de linkerzijde van de zaag. Hierdoor is uw lichaam Niet in een directelijk ten opzichte van de ketting.
• Pas op dat de punt van het zwaard nergens mee in aanraking komt terwijl de ketting in beweging is.
• Probeer Niet twee blokken gegelijk door te zagen. Zaag een bloc gegelijk.
• Probeer nicht de punt van het zwaard in het hout te begraven (boren in houtmet de punt van de zaag).
• Wees bedacht op bewegende takken of andere krachten die de zaagsnede{kunnen dichtknijpen of met de ketting in aanraking{kunnen komen.
• Ga zeer voorzichtig te werk wanner u verder gaat zagen in een eerder gemaakte zaagsnede.
• Gebruik alleen de ketting en de kettinggeleider met lage terugslag die bij deze kettingzaag zich geleverd.
• Werk nooit met een losse, verslapte of sterk versleten zaagketting. Let op de juiste kettingspanning.

De zaag veilig gebruiken

1. Gebruik de hettingzaag alleen met een veilig steunpunt.
2. Houd de kettingzaag aan de rechterkant van uw lichaam (Zie afb. O).
3. De het met op volle snelheid lopen voordat het met het hout in contact mag komen.
4. Gebruik de bumperperpunten om de zaag op het hout te beveiligden voordat u begint te zagen.
5. Gebruik de bumperperpunter als hefboomijdens

het zagen. (Zie afb. P)

1. Bedien de kettingzaag Niet met volledig gestrekte armen, probeer geen gebieden te zagen die moeilijk te bereiken zichn of ga Niet op een ladder staanijdens het zagen (Zie afb. Q).

Gebruik nooit de motorzaag nooit bovenschouderhoogte.

Zagen van hout onder spanning (Zie afb. R)

WAARSCHUWING: Houd er bij het

afzagen van een onder spanning staandetak rekening mee dat deze terugveert.

Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de contrôle over de kettingzaag doein verliezen.

Wanner hout aan beiden zichden worden ondersteund, eerst van boven (Y) een derde gedeelte van de diameter (overbuck) door de stam zagen en cervolgens van anderen (Z) op bezelfdeplaats de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. Voorkom�aar bij contact van de zaagketting met de grond. Wanner hout slechts aan een zichde worden ondersteund, eerst van anderen (Y) een derde van de diameter (schraag) maar boven zagen en cervolgens op bezelfdeplaats van boven (Z) de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen.

ONDERHOUD EN OPSLAG VAN DE KETTINGZAAG

1. Verwijder de batterij uit de zaag

• Als hij Niet in gebruik is
  Voordat u van de ene plaats maar de andere gaat
  Bij reparations

• Voordat U accessoires of hulpstukken verwisselt, zoals de Zaagketting of het Zaagblad.

• Inspector de zaag voor en na gebruik. Controller de zaag nauwkeurig als de beschermkap of een ander onderdeel is beschadigd. Controller op schade die deeiligheid van de gebruikers of e werking van de zaag kan beinvloeden. Controller de uitlijing of verbinding van bewegende delen. Controller op gebroken of beschadigde onderdelen. Gebruik de kettingzaag Niet als de schade deeiligheid of werking beinvloedt. Laat schade herstellen door een erkend onderhoudscentrum. Ga waar www.worx.com om een bevoegt onderhoudscentrum te vinden.

3. Onderhoud de kettingzaag met zorg.

Stel de zaag nooit bloat aan regen.
- Houd de ketting scherp, schoon en gesmeerd voor een betere en veilige prestatie.
- Volg de stappen in deze handleiding om de ketting te smeren.
- Houd de handgrepen droog, schoon en vrij van olie en vet.
Zorg ervoor dat alle schroeven en moeren vastzitten.

4. Laat uw elektrisch gereedschap repareren

door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt.

5. Berg de hettingzaag algid op wanner u deze Niet gebruikt.

Op een hoge, afgesloten plaats, buiten bereik van kinderen
Op een droge plaats
- Met afscherming voor staaf en ketting gemonteerd

Onderhoud van de geleider

Voor een maximale levensduur van de geleider is het volgende onderhoud aanbevolen.

De geleiderrails die de ketting dragen要去en worden schoongemaaakt voordat u het gereedschap opbergt of als de geleider of ketting vuil lijken.

De rails要去en elke keer wanner de ketting wordt verwijderd, worden gereinigd.

De geleiderrails reinigen:

1. Verwijder de kettingafdekking en de geleider en ketting. (Zie sectie ASSEMBLAGE)
2. Gebruik een draadborstel, schroevendraaier of een soortgelijk geschikt gereedschap, verwijdert u de resten van de rails van de geleider. (Zie afb. S)
3. Zorg dat u alle oliedoorgangen grondig reinigt

Omstandigheden die onderhoud van ketting en geleidestaaf vereissen:

• De zaag zaagt aan een zijde of in een hoek.
• De zaag要去 door de inkeping worden geforceerd.
• Onvoldoende toevoer van olie maar de geleider en hetting.

Controleer de toestand van de geleiderstaaf telkens wanner de ketting worden geslepen. Een versleten geleiderbalk za de ketting beschadigen en het zagen moeilijk make.

Na elk gebruik moet u al het zaagstof van de geleiderstaaf en de geleideopening verwijderen verwijl het gereedschap is losgekoppeld van de voedingsbron.

Wanner de bovenkant van de rail oneffen is, gebruikt u een platte vijl om vierkante randen en zijkanten te herstellen.

ZAAG ONDERHOUD

Let op de onderhoudsinstructies in deze handleiding. De kans op terugslag worden verminderd door de zaag en de ketting en het zwaard goed schoon te makeen te onderhoden. Inspector en onderhoud de zaag steeds na gebruik. Hiermee verhoegt u de levensduur van de kettingzaag.

OPMERKING: Zelfs als de zaag goed geslepen wordt, kan de kans op terugslag met het slijpen groter worden.

Versleten groef Correcte groef

Vervang de geleiderbalk wonneer de groef versleten is, de geleiderstaaf gebogen of bebarsten is of wonneer een overmatige verhitting of afbraming van de rails optreedt. Als verranging nodig is, mag

u alleen de geleiderstaaf gebruiken die in de lijst met reparatieonderdelen of op het transferplaatje op de kettingzaag is opgegeven.

Zaagketting en zwaard verrangen of keren

Vervang de ketting als de snijkanten te ver versleten zich om nog geslepen te können worden en als de ketting breekt. Gebruik uitsluitend de verrangingsketting die genoemd is in deze handledeiding.

Inspecteer het zwaard voor u de ketting slijpt. Een versleten of beschadigd zwaard is onveilig en maakt het zagen moeilijker.

Monteer daarna een/Newzwaard en draai de schroef weeer rechtsom.Het uitsteeksel moet passen in het gat van het zwaard. (Zie afb.T)

Sijpen van de zaagketting

WAARSCHUWING: Verwijder de batterijuit de zaag vooraleer te herstellen.

Ernstige verwondingen en de dood{kunnen resulteren door elektrische schokken of doordat het lichaam in contact komt met de bewegende ketting.

De snijranden van de zaagketting zijn scherp.

Gebruik handschoenen als u de ketting hanteert.

Houd snijdend gereedschap schoon en scherp. De zaag werkt dan sneller en veiliger. Een botte zaagveroorzaakt ontijdige slijtage aan het tandwiel, het zwaard, de ketting en de motor. Als u de zaag met kracht in het hout moet duwen, terwijl er alleen zaagsel worden geprodueerd en geen große brokken, dan is de zaag bot.

SMEER DE TANDWIELEN

WAARSCHUING: Draag zware

handschoenen wonneer u onderhoud of reparaties aan dit gereedschapuitvoert.

Verwijder.altijd de batterijdoosuit de zaag voordat u begint met het repareren of onderhoven van dit gereedschap.

OPMERKING: Het is Niet nodig de ketting of het zwaard te verwijderen om het tandwiei te smeren

1. Maak het zwaard en het tandwiel schoon.
2. Gebruik een smeerpistol. Steek de punt van het pistol in de smeeropening en spuit er vet in tot het er aan de buitenkant van het tandwiel uitkomt. (Zie afb. U)
3. Om het tandwiel te draaien trekt u met de hand aan de ketting tot de ongesmeerde kant van het tandwiel bij de smeeropening is. Herhaal de procedure.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen

niet bij hetnormale huisafvalterechtkommen.

Breng deze producten waar möglichk maar een

recyclecentrum bij u in de buurt. Vraag de verkoper of

de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

PROBLEM OPLOSSEN

Als het elektrische gereedschap Niet goed werk, vindt u in de volgende tabel informatatie over foutsymptomen, möglichke oorzaken en oplossingen. Neem contact op met een serviceworkplaats als u hiermee het probleem nicht kunt verhelpen.

LET OP: Schakel het elektrische gereedschap uit en verwijder de accu voordat u het gereedschap op storingen onderzoekt.

Symptom Mogelijke oorzaak Oplossing
De kettingzaag werkt nicht.	Accu bijna leeg. Kettingrem nicht in de goede positie.
Kettingzaag werkt met onderbrekingen.	Oververhitting Te hard drukken tijdens het zagen. Loszittende verbinding. Intern los contact. Aan/uit-schakelaar defect.
Zaagketting droog Geen	olie in de olietank. Onluchting in olietankdop verstopt. Olieafvoerkanaal verstopt.
Terugslagrem en kettingrem	Probleem met schakelmechanisme vooraan in handbescherming
Ketting of geleidingsral heet	Geen olie in de olietank. Onluchting in olietankdop verstopt. Olieafvoerkanaal verstopt. Kettingspanning te hoog. Ketting bot.
Kettingzaag trekt, trilt of zaagt nicht goed.	Kettingspanning te los. Ketting bot. Ketting versleten. Zaagtanden wijzen in de verkeerde richting.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving Draadloze hettingzaag

Type WG384E WG384E.9 (3 - benoeming van machine, vertegenwoordiger van kettingzaag)

Functie Hout zagen

Voldoet aan de volgende richtlijnen,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC gewijzigd door 2005/88/EC

De betrokken aangemelde instantie

(aangemelde instantie 0905)

2000/14/EC gewijzigd door 2005/88/EC:

• Procedure beordeling conformiteit volgens

Annex V

• Niveau gemeten geluidsvermögen 91.0dB(A)

• Opgegeben, gegardeerde niveaigeluidsvermögen 96dB(A)

Normen voldoen aan,

EN 60745-1

EN 60745-2-13

EN ISO 3744

EN 55014-1

EN 55014-2

De loro die bevoegd is om het technische

bestand te compileren,

Naam: Marcel Filz

Adres: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

2020/04/23

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

Certificering

Positec Technology (China) Co., Ltd.
