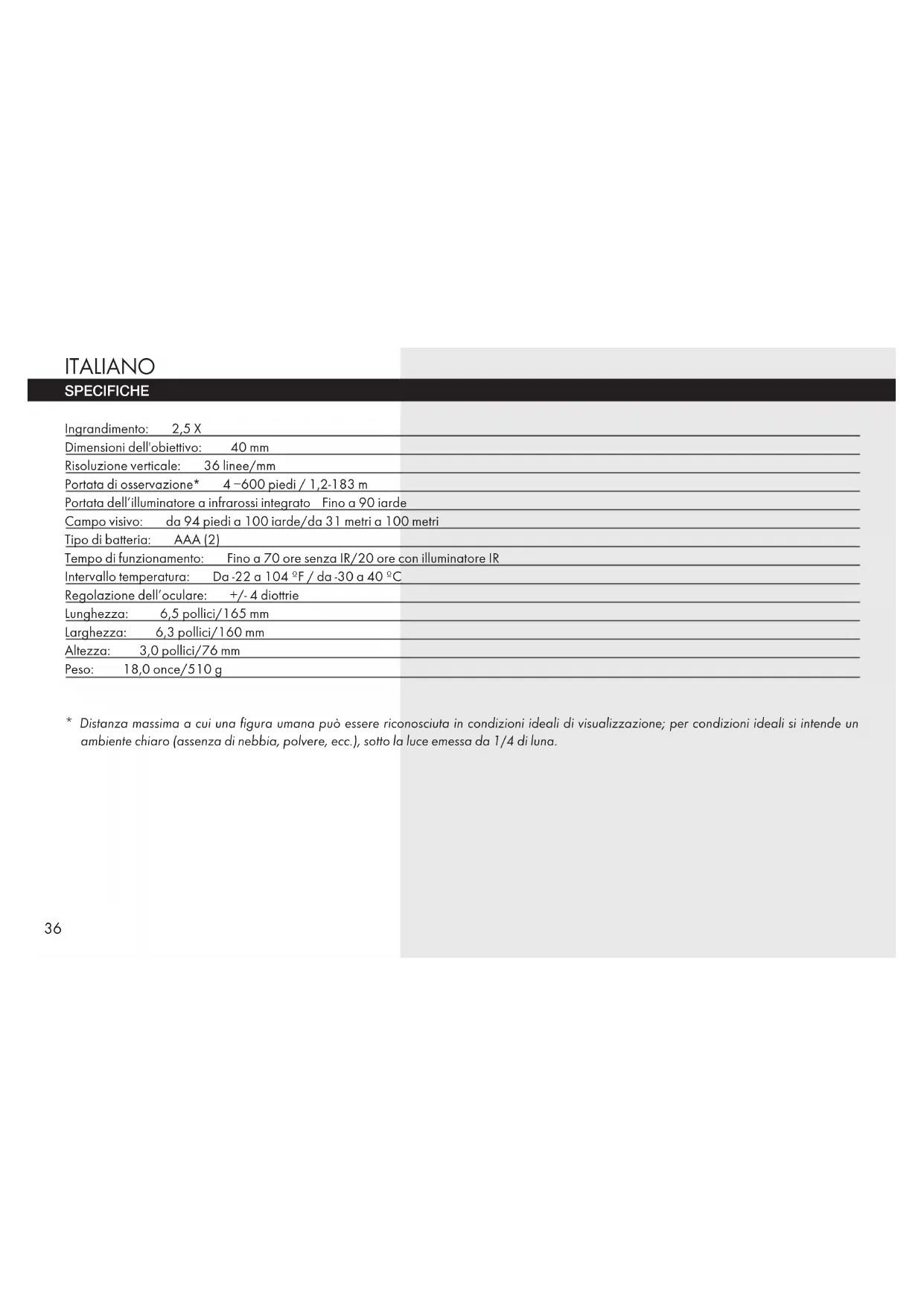

MANUALE UTENTE Lynx 260401 BUSHNELL

Dimensioni dell'obiettivo: 40 mm

Risoluzione verticale: 36 linee/mm

Portata di osservazione* 4-600 piedi / 1,2-183 m

Portata dell'illuminatore a infrarossi integrato Fino a 90 iarde

Campo visivo: da 94 pieda a 100 iarde/da 31 metri a 100 metri

Tipodi batteria: AAA (2)

Tempo di funzionamento: Fino a 70 ore alla IR/20 ore con illuminatore IR

Intervallo temperatura: Da-22 a 104°F / da-30 a 40°C

Regolazione dell'oculare: +/- 4 diottrie

Lunghezza: 6,5 pollici/165 mm

Larghezza: 6,3 pollici/160 mm

Altezza: 3,0 pollici/76 mm

• Distanza massima a cui una figura umana può essere riconosciuta in condizioni ideali di visualizzazione; per condizioni ideali si intende un ambiente bianco (assenza di nebbia, polvere, ecc.), quello la luce emessa da 1/4 di luna.

Congratulazioni per aver acquistato un prodotto Bushnell Night Vision. I prodotti Bushnell Night Vision sono composti da ottiche e tubi intensificatori di immagine di elevata qualità. I prodotti Bushnell Night Vision amplificano la luce esistente, consentendo di vedere in condizioni di oscurità eccessiva per l'occhio nudo.

MODALITA DI FUNZIONAMENTO DEI PRODOTTI NIGHT VISION

I prodotti Bushnell Night Vision raccolgono e amplificano la luce esistente attraverso la lente dell'obiettivo, che viene poi focalizzata sull'intensificatore di immagine. All'interno dell'intensificatore, un fotocatodo viene sollecitato alla luce e trasforma l'energia dei fotoni in elettroni. Tali elettroni accelerano in un Campo elettrostatico all'interno dell'intensificatore e vanno a colpire lo schermo al fosforo (analogamente a uno schermo video monocromatico verde), il quale emette l'immagine visualizzata dall'utente. E l'accelerazione degli elettroni che consente il guadagno e il miglioramento dell'imagine. E un dispositivo per la visione notturna di prima generatione (analogico).

Il dispositorio Night Vision è l'ideale per una varietà di utilizzzi professionali e ricreativi, quali i seguenti ambiti:

Osservazione della natura
Astronomia
Utilizzo nautico/marino
- Polizia/Forze dell'ordine
Ricerca e soccorso
- Sicurezza
Gestione delle proprieta

ATTENZIONE: come per qualunque dispositivo analogico per la visione notturna basato sulla technologia del tubo intensificatore della luce, NON UTILIZZARE IN CONDIZIONI DI LUCE INTENSA (DIURNA) SENZA I COPERCHI DI PROTEZIONE DELLA LENTE. L'accensione del dispositivo sono i coperchi di protezione della lente in ambienti molto luminosi (esterni o interni), cui potenzialmente danneggiare l'unità per la visione notturna, in modo irreparabile se i livelli di illuminazione sono molto elevati e/o il tempo di esposizione è esteso. Il coperchio di protezione della lente dell'obiettivo presente un'apertura a punta di spillo per consentire l'accesso di una piccola quantità di luce onde poter effettuire una prova.

PER INIZIARE

Installazione delle batterie

Questo dispositivo funziona con due batterie AAA (alcaline o al litio). Per installare, ruotare il coperchio della batteria in senso orario, in posizione "open" (aperto) come lostrato nella fotto in basso a destra. Inserire le batterie nel relative vano in modo tale che i terminali positivo (+) e negativo (-) delle batterie rivolti verso l'utente corrispondano alle indicatezioni sopra la freccia OPEN ("-a sinistra, "+a destra). Riporre con attenzione il coperchio della batteria, ruotandolo in senso antiarario in posizione di chiusura.

Utilizzo e prova

Assicurarsi che le batterie siano state inserite secondo le istruzioni sopra riportate.

Se si desidera provare il dispositivo per la visione notturna in un'area illuminata, assicurarsi che i coperchi di protezione della lente dell'obiettivo siano applicati su entrambé le lenti dell'obiettivo prima di premere il pulsante "ON". Il coperchio di protezione della lente dell'obiettivo presenta un'apertura a punta di spillo per consentire l'accesso di una piccola quantità di luce onde poter effettuire una prova.

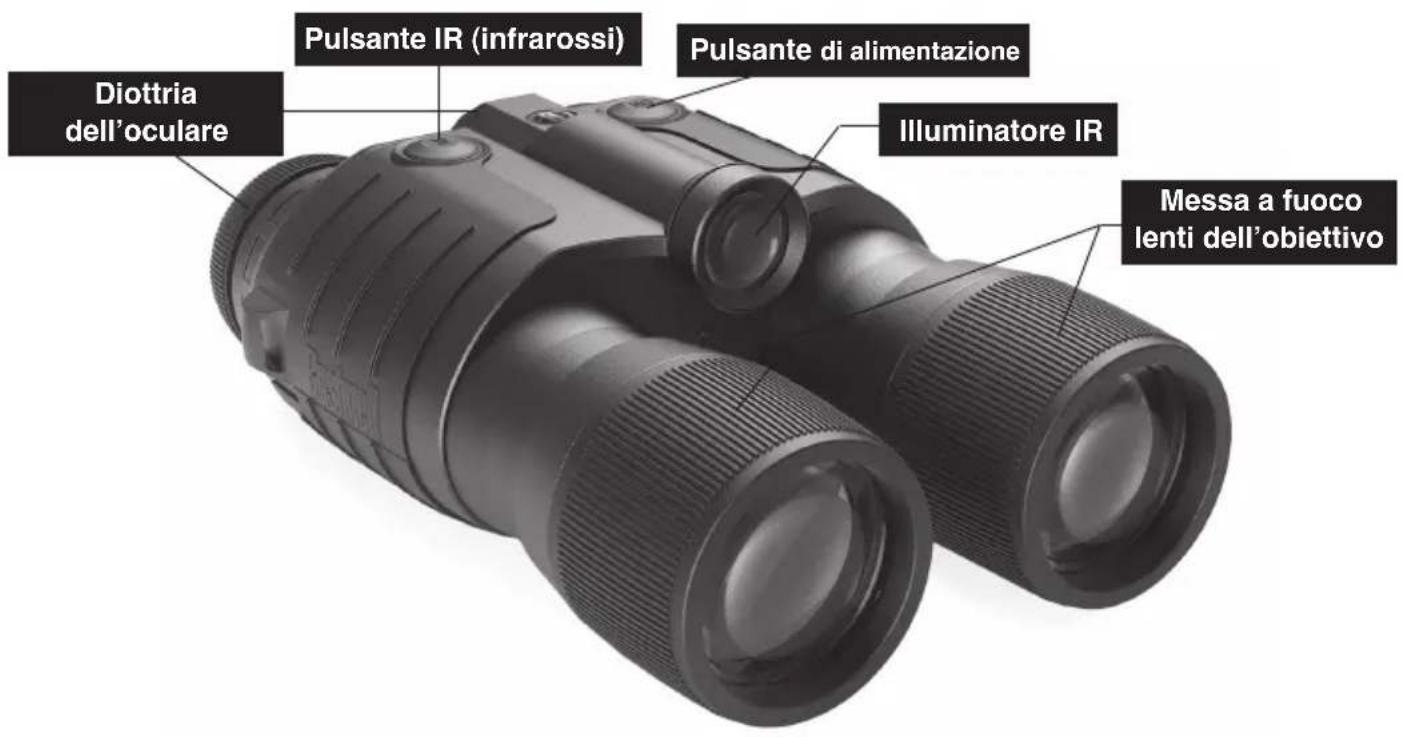

In caso di svolgimento di una prova o di impiego dell'unità in condizioni di oscurità, rimuovere il coperchio di protezione della lente dell'obiettivo e attivare l'unità premendo il pulsante "ON". L'indicatore di alimentazione LED sopra al coperchio della batteria si illuminerà (foto in alto a destra).

Per mettere a fuoco, selezione are un oggettto alla distanza approximativa per l'area che si desidera visualizzare. Regolare l'impostazione della diottria di ciascun oculare finché l'immagne non appare nitida al massimo. Dopo l'impostazione iniziale delle diottrie, le lenti anteriors (obiettivo) sono utilizzato per mettere a fuoco: regolare le lenti anteriors ruotando in senso orario se si desidera mettere a fuoco oggetti più vicini, in senso antiorario per oggetti più distanti. Se non si riesce a mettere a fuco oggetti molto vicini, gli oculari possono essere utilizzati solo per regolazioni precise.

Indicatore di alimentazione

Coperchio della batteria-Posizione di chiusura

Coperchio della batteria-Posizione di aperture

Utilizzo dell'illuminatore a infrarossi

Il disposivo Night Vision presenta un illuminatore a infrarossi integrato. Esso consente la visione anche in condizioni di oscurità completa, in caso di totale assenza della luce naturale, quale ad esempio la luce lunare. Se il soggetto deve essere visualizzato in un'area con oscurità completa, attivare l'illuminatore a infrarossi premendo il pulsante IR. In aree più luminose, spegnere l'illuminatore IR per estendere la durata della batteria.

ATTENZIONE: Il presente disposativo può essere utilizzato in condizioni di freddo estremo. Tuttavia, quando l'unità è riportata in un ambiente caldo, prima di usarla di nuovo è necessario aspettare circa 5 ore per consentirle di adattarsi alla variazione della temperatura, altrimenti potrebbero verificarsi danni dovuti alla condensa che potrebbe essersi accumulata nella circuiteria interna dell'unità.

Puntini neri sull'immagine

E possible che sull'immagine compaiano punctini neri. Questi variano da un dispositivo all'altro e sono delle macchioline molto piccole all'interno dei tubi intensificatori.

Per i dispositivi Night Vision di Tecnologia analogica di "prima generatione" sono normali e NON rappresentano un difetto.

RISOLUZIONE DEI PROBLEMI

Il dispositivo non si accende.

Accertarsi che le batterie siano installare correttamente. Sostituire le batterie vecchie con batterie nuove. Verificare che i contatti della batteria risultino puliti e privi di segni di corrosione. Se l'indicatore di alimentazione LED risulta acceso, assicurarsi che i coperchi di protezione dell'obiettivo siano rimossi prima della visualizzazione in condizioni di oscurità.

L'immagine èsfocata.

Regolare gl anelli diottrici degli oculari. Utilizzare i comandi della messa a fuoco della lente dell'obiettivo per regolare in base alle diverse distance dei soggetti. Laddove non si riscontrino miglioramenti, pulire le lenti per eliminare l'eventuale umidità formata o la polvere depositata.

La visibilità diminuisce o scompare.

Le fonti luminose forti, quali i fari delle auto, possono causare la diminuzione o totale scomparsa della visibilità. Specnere e allontanare il binocolo alla sorgente luminosa. L'unità verrà automaticamente ripristinata in 1-2 minuti. Eventuali condizioni di nebbia o ambienti estremamente scuri provocheranno la diminuzione della visibilità.

L'immagine lampeggia.

L'immagine puo iniziare a lampeggiare in caso di utilizzo in ambiente luminoso. Inoltre, puo lampeggiare durante i primi secondi di impiego in ambienti scuri.

CURA E MANUTENZIONE

Il dispositivo Bushnell Night Vision è progettato per assicurare lunghi anni di funzionamento affidabile.

Al fine di garantire le massime prestazioni del dispositivo Night Vision, rispetto sempre le seguenti avventenze e precauzioni:

• Evitare di punctare il presente dispositivo verso una qualiasi sorgente luminosa superiore a 1 lux, quali i fari di un'automobile, per un periodo prolongato di tempo.
• Questo disposizione utilizza un sistema di protezione interno con flash, molto a ridurre al minimo i potenziali danni; tutvavia, l'esposizione prolungata a lui particolaremente forti cui danneggiare l'unità. Un eventuale danno di quello tipo cui sarenon valida la garanzia.
• Il presente dispositivo è stato progettato per essere compatto. Non aprie il corpo del disposativo, né tentare di ripararlo in alcun modo.
• Conservarlo sempre in un locale asciutto e ben ventilato.
• Rimuovere la batteria laddove il dispositivo debba essere conservato per un periodo superiore a 2 mesi.
• Tenere il dispositivo lontano da sfiati del riscaldamento e dell'aria condizionata o da altri dispositivi di riscaldamento, nella lucare solare diretta e dall'umidità.
• Evitare che l'unità subisca cadute o urti violenti. Sebbene sia stato progettato per un uso esterno in condizioni estremamente rigide, il presente dispositivo contiene un systema ottico sofisticato che potrebbe essere danneggiato in casi estremi di uso improprio.
• Il disposivo è resistenteagli agenti atmosalferici, non è impermeabile e non deve essere immerso né sottoposto a un flusso diretto d'acqua.
• Pulire le lenti ottiche utilizzato prodotti professionali per la pulizia delle lenti.
• Pulire l'esterno del dispositivo con un panno morbido e pulito.

Class 1 LED product per IEC 60825-1/nov 1993, appendix EN 60825-1A11/oct 1996

GARANZIA LIMITATA PER UNO ANNO

Si garantisce che lo dato Bushnell ® sare esente da difetti di materiale e fabbricazione per uno anno a decorrere alla data di acquireo. In caso di difetto durante il periodo di garanzia, a notre discrezione ripararemo o sostitiremo il dato perché sa restituito franco destinatario. Sono escludi nella garanzia eventuali danni causati da abuso, maneggiamento improperio, installazione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da esta garanzia occorre allegare quanto segue.

1) Assegno/ordine di pagamento per l'importo di 10 $US per coprite iosti di spedizione.
2) Nome e indirizzo da utilizzato per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino riportante la data di acquisto.
5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

IN U.S.A. Send To:

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si cui anche contattare la Bushnell a quello numero: Bushnell Germany GmbH

European Service

Centre

Mathias-Bruggen-Str.

80

D-50827 Köln

GERMANY

Tél: +49 221

995568-0

Fax: +49

221 995568-20

Questa garanzia da specifici diritti legali.

Eventuali altri diritti variano da una nazione all'altra.

Smaltimento di apparecchiature elettriche ed elettroniche

(Vigente presso i Paesi UE e altri Paesi europei con sistemi di raccolta differenziate dei rifutti)

Il presente apparetcchio componenti elettriche e/o elettroniche e non puo pertanto essere smaltito come rifiuto domestico ordinario. Al contrario, dovrebbe essere smaltito presso punti di raccolta destinati al riciclaggio, in base alle istruzioni delle amministrazioni locali. Tale operazione non preve de alcun costo per l'utente.

Qualora l'apparecchio dovesse contentere batterie (ricaricabili) sostituibili,anche queste devono essere prima rimosse e, laddove previsto, smaltite in conformità alle normative specifiche (cfr. altresi i commenti specifici nelle presenti istruzioni sull'unità).

Per ulteriori informazioni su questa tematica, rivolgersi all'amministrazione locale, all'azienda incaricata della raccolta dei rifiuti o alla rivendita presso cui è stato acquistato l'apparecchio.
