Per evitare il pericolo di incendi o scosse elettriche, non esporre l'apparecchio a pioggia o umidità. Per evitare scosse elettriche, non aprire l'apparecchio. Per la riparazione rivolgersi solo a personale qualificato.

Il cavo di alimentazione deve essere sostituito solo da personale qualificato.

Precauzioni

Sicurezza

• Se oggetti solidi o sostanze liquide dovessero penetrare nell'apparecchio, scollegare il sistema e farlo controllare da personale qualificato prima di utilizzarlo di nuovo.
• Anche se viene spento, l'apparecchio risulta collegato fino a quando non viene scollegato dalla presa di rete.
• Se si prevede di non utilizzare l'apparecchio per un lungo periodo, scollegarlo dalla presa di rete. Per scollegare il cavo, afferrarlo dalla presa e non tirare il cavo stesso.
• Non utilizzare l'apparecchio in un'auto poiché non ne è garantito il funzionamento.

Installazione

• Non installare l'apparecchio in spazi ristretti, quali una libreria o un mobiletto.
• Per evitare il surriscaldamento interno dell'apparecchio, collocarlo in un ambiente che consenta un'adeguata circolazione d'aria.
• Non collocare l'apparecchio su superfici morbide (tappeti, coperte, ecc.) o in prossimità di materiali (tendaggi o simili) che potrebbero bloccarne le prese di ventilazione.
• Non installare l'apparecchio in prossimità di fonti di calore quali radiatori o condotti d'aria calda né in luoghi esposti alla luce solare diretta o soggetti a polvere eccessiva, a vibrazioni o a urti.
• Non installare l'apparecchio in una posizione inclinata poiché è stato progettato per essere utilizzato solo in posizione orizzontale.
• Tenere l'apparecchio lontano da apparecchiature con forti magneti, quali i forni a microonde o i diffusori di grandi dimensioni.
  • Non collocare oggetti pesanti sull'apparecchio.
• Se l'apparecchio viene portato direttamente da un luogo freddo ad uno caldo, al suo interno si potrebbe formare della condensa. Se l'apparecchio viene installato per la prima volta, o se viene spostato da un luogo freddo ad uno caldo, attendere circa un'ora prima di utilizzarlo.

Complimenti!

Grazie per avere acquistato il sistema audio digitale Sony a 5.1 canali. Prima di utilizzare l'apparecchio, leggere attentamente questo manuale e conservarlo per riferimenti futuri.

INDICE

AVVERTENZA 2

Complimenti! 2

Precauzioni 3

Operazioni preliminari 4

Disimballaggio 4

Collegamento 4

Installazione dei diffusori 7

Funzionamento 9

Regolazione del volume 9

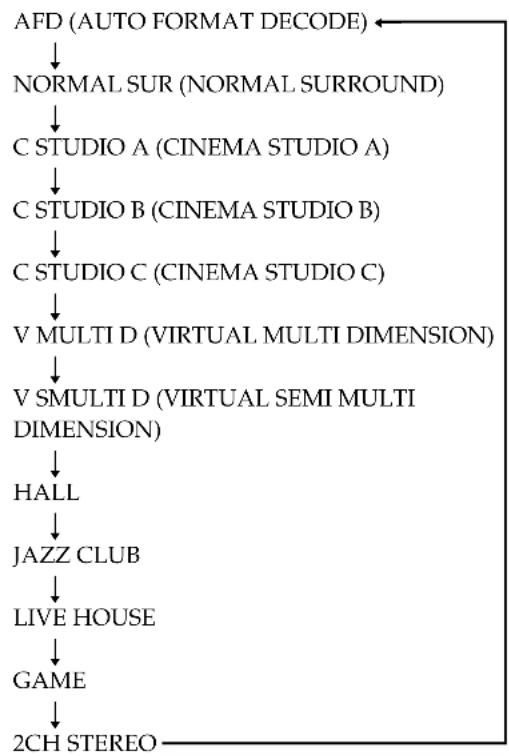

Selezione di un campo sonoro 11

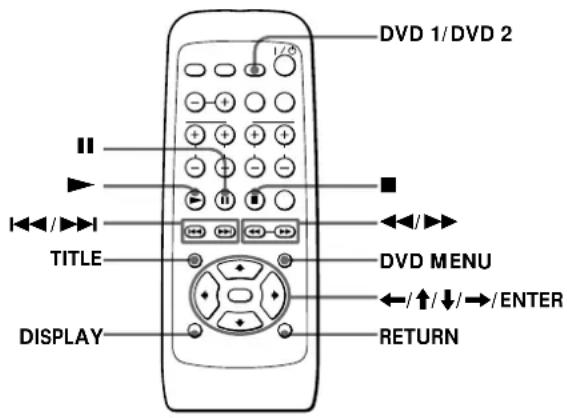

Riproduzione di dischi su un lettore DVD 13

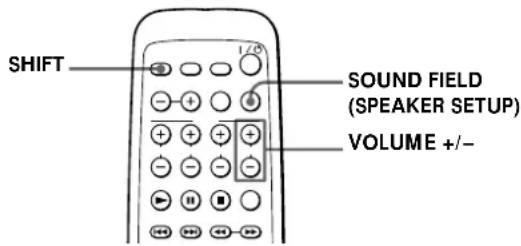

Utilizzo del timer di

autospegnimento 14

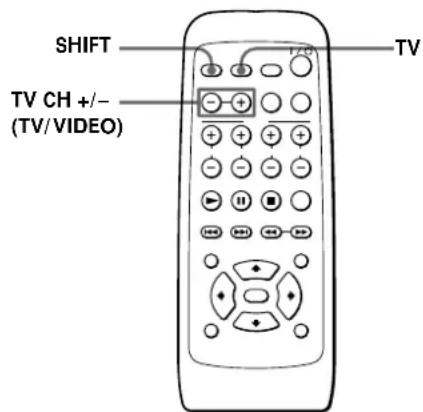

Utilizzo del televisore tramite il telecomando in dotazione 15

Informazioni aggiuntive 16

Guida alla soluzione dei problemi 16

Caratteristiche tecniche 17

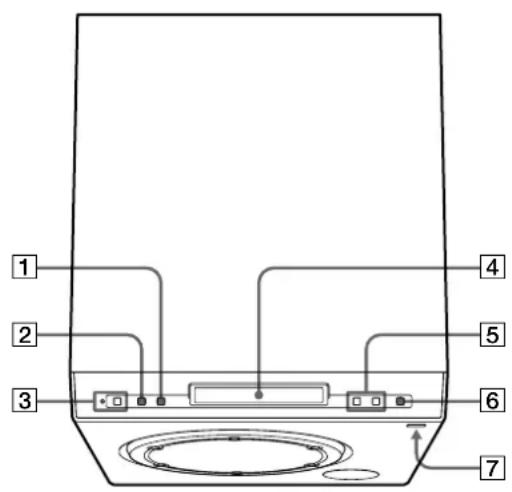

Indice delle parti e dei comandi 18

"PlayStation 2" è un marchio di fabbrica registrato di Sony Computer Entertainment.

In questo sistema sono incorporati Dolby* Digital e Pro Logic Surround e il sistema audio surround digitale DTS**.

* Prodotto sotto licenza dalla Dolby Laboratories. "Dolby", "Pro Logic" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories. Lavori non pubblicati riservati. © 1992-1997 Dolby Laboratories. Tutti i diritti sono riservati.

**Prodotto dietro licenza autorizzata da Digital Theater Systems, Inc. US Pat. No. 5.451.942 e altri brevetti mondiali registrati e in attesa di emissione. "DTS" e "DTS Digital Surround" sono marchi di fabbrica di Digital Theater Systems, Inc. © 1996 Digital Theater Systems, Inc. Tutti i diritti riservati.

Precauzioni

Sicurezza

- Se oggetti solidi o sostanze liquide dovessero penetrare nell'apparecchio, scollegare il sistema e farlo controllare da personale qualificato prima di utilizzarlo di nuovo.

Alimentazione

• Anche se viene spento, il sistema risulta collegato fino a quando non viene scollegato dalla presa di rete CA.
• Se si prevede di non utilizzare l'apparecchio per un lungo periodo, assicurarsi di scollegare il sistema dalla presa di rete. Per scollegare il cavo di alimentazione CA dalla presa di rete, afferrarlo dalla spina e non tirare il cavo stesso.
• La sostituzione del cavo di alimentazione CA deve essere effettuata esclusivamente da personale qualificato.

Collocazione

• Per evitare il surriscaldamento interno dell'apparecchio, collocarlo in un ambiente che consente un'adeguata circolazione d'aria.
• Non collocare il sistema su superfici morbide, ad esempio su un tappeto, che potrebbero bloccare le prese di ventilazione sulla parte posteriore dell'apparecchio.
• Non collocare il sistema in prossimità di fonti di calore né in luoghi esposti alla luce solare diretta o soggetti a polvere eccessiva o a scosse meccaniche.

Regolazione del volume

- Non alzare il volume durante l'ascolto di una parte di brano con livelli audio molto bassi o assenti. Diversamente, i diffusori potrebbero essere danneggiati se viene riprodotta una parte di brano con livelli molto alti.

Pulizia

- Pulire le parti esterne, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnetta o polvere abrasiva né solventi quali alcool o benzene.

Informazioni sul colore del televisore

- Se i diffusori dovessero causare anomalie di colore sullo schermo del televisore, spegnere subito il televisore, quindi riaccenderlo dopo 15-30 minuti. Se l'anomalia persiste, allontanare ulteriormente i diffusori dal televisore.

Per qualsiasi domanda o problema riguardanti il sistema, rivolgersi ad un rivenditore Sony.

Operazioni preliminari

Il sistema può essere collegato alla

"PlayStation 2" per ottenere un effetto audio surround.

Il sistema può inoltre essere collegato ad altri componenti audio/video quali un lettore DVD, un lettore CD o un videoregistratore.

Assicurarsi di spegnere ciascun componente prima di effettuare i collegamenti.

Disimballaggio

Assicurarsi di avere ricevuto i seguenti articoli:

• Subwoofer (1)
  • Diffusori secondari (5)
  • Cavi diffusori (5 m x 3, 15 m x 2)
  • Cavo ottico digitale (1)
  • Telecomando (remoto) RM-UP51 (1)
• Pile R6 (formato AA) (2)
  • Piedini antiscivolo (20)

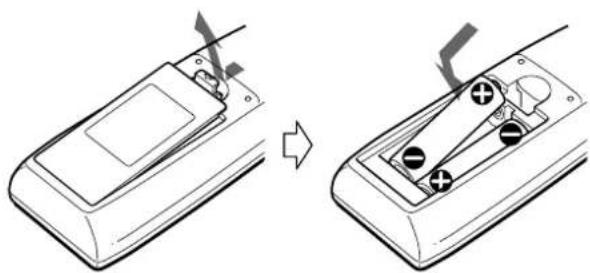

Inserimento delle pile nel telecomando

È possibile utilizzare il sistema tramite il telecomando in dotazione. Inserire due pile R6 (formato AA) facendo corrispondere i poli + e - delle pile ai contrassegni all'interno dello scomparto. Quando si utilizza il telecomando, puntarlo verso il sensore remoto sul sistema.

• Non lasciare il telecomando in un luogo eccessivamente caldo o umido.
  • Non utilizzare pile nuove insieme a pile usate.
• Non lasciare cadere alcun oggetto all'interno del telecomando durante la sostituzione delle pile.
• Non esporre il sensore remoto alla luce solare diretta o ad apparecchiature di illuminazione, onde evitare problemi di funzionamento.
• Se si prevede di non utilizzare il telecomando per un lungo periodo, rimuovere le pile per evitare danni dovuti a eventuali perdite di elettrolita e a corrosione.

Collegamento

Installazione dei diffusori

Per ottenere il miglior effetto audio surround possibile, si consiglia di collocare i diffusori come mostrato.

Ciascun diffusore secondario può essere utilizzato per le posizioni anteriori, centrale e posteriori.

Subwoofer Il subwoofer può essere collocato ovunque. Diffusore centrale Collocare il diffusore centrale sopra o sotto il televisore. Diffusori posteriori Collocare i diffusori posteriori a lato o leggermente dietro la posizione di ascolto e ad un'altezza leggermente superiore a quella presunta delle proprie orecchie. Diffusori anteriori Collocare i diffusori anteriori su entrambi i lati del televisore ed equidistanti.

Collegamento della "PlayStation 2"

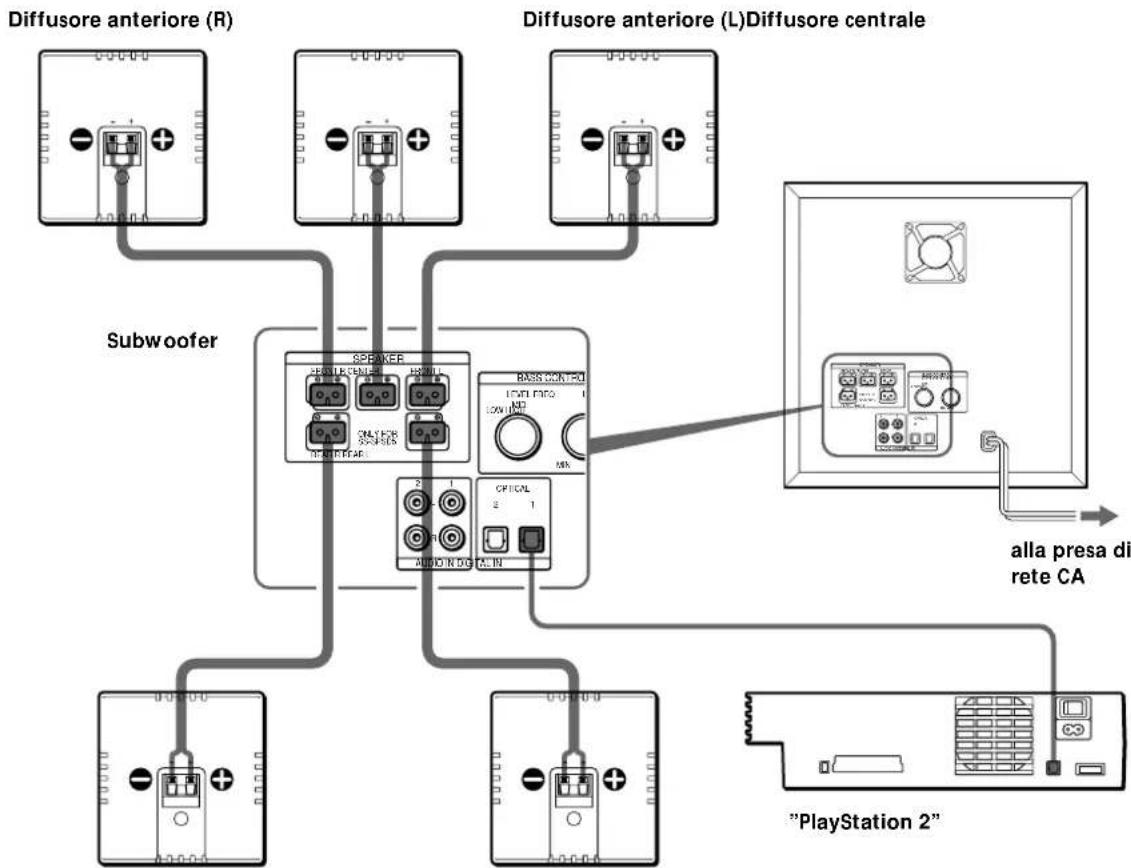

Collegare al subwoofer la "PlayStation 2" e i diffusori secondari in dotazione.

Cavi di collegamento in dotazione

• Cavo ottico digitale (1)

Utilizzare questo cavo per collegare la "PlayStation 2" alla presa DIGITAL IN OPTICAL (1 o 2) del subwoofer.

• Cavi dei diffusori (5)

Usare questi cavi per collegare i diffusori secondari alle prese SPEAKER del subwoofer facendo corrispondere i colori dei terminali con quelli delle spine dei cavi.

Spina Grigio (+) Nero (−)

Terminali per il collegamento dei diffusori

Collegare a
Diffusori anteriori	Terminali SPEAKER FRONT L (bianco) e R (rosso)
Diffusori posteriori	Terminali SPEAKER REAR L (blu) e R (grigio)
Diffusore centrale	Terminale SPEAKER CENTER (verde)

Note

- Non arrotolare né annodare il cavo ottico digitale.

- Assicurarsi che i cavi dei diffusori vengano collegati ai terminali appropriati sui componenti: + con + e - con -. In caso di inversione di polarità dei cavi, il suono verrebbe distorto con conseguente assenza dei bassi.

Diffusore posteriore (R) Diffusore posteriore (L)

Collegamento

Collegamento di altri componenti

Questo sistema può essere collegato a componenti audio/video digitali quali un lettore DVD o un lettore CD, e a componenti analogici quali televisori, videoregistratori o PSone* (PlayStation di prima generazione).

* PSone è un prodotto di Sony Computer Entertainment.

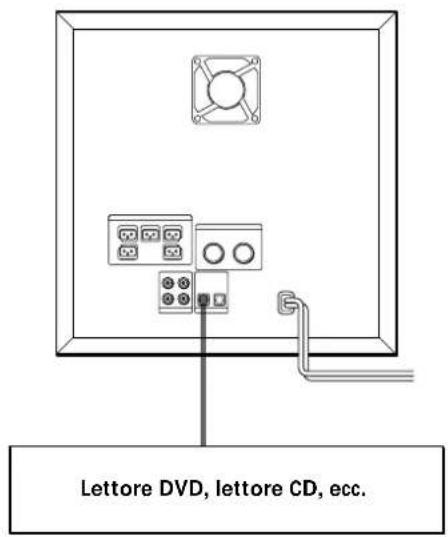

Collegamento a un componente audio/video digitale

Collegare il componente alla presa DIGITAL IN OPTICAL (1 o 2).

Lettore DVD, lettore CD, ecc.

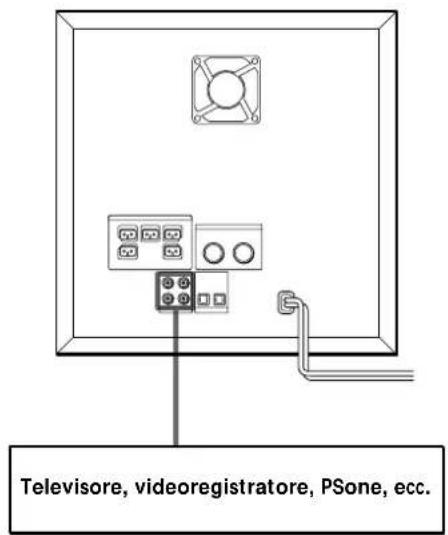

Collegamento di un componente audio/video analogico

Collegare il componente alla presa AUDIO IN (1 o 2).

Televisore, videoregistratore, PSone, ecc.

Fissaggio dei diffusori

Per evitare la vibrazione o il movimento dei diffusori durante l'ascolto, fissare i piedini antiscivolo in dotazione nei quattro angoli alla base dei diffusori anteriori, posteriori e centrale.

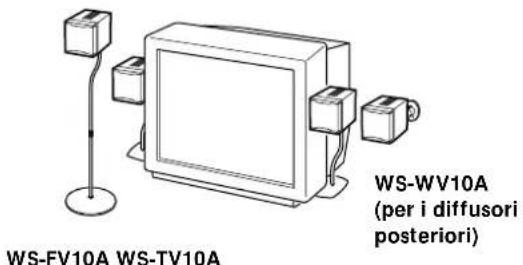

Utilizzo di supporti opzionali per diffusori

Per una maggiore flessibilità di collocamento dei diffusori, utilizzare i supporti per diffusori opzionali WS-FV10A, WS-TV10A e WS-WV10A (disponibili solo in alcuni paesi).

Installazione dei diffusori

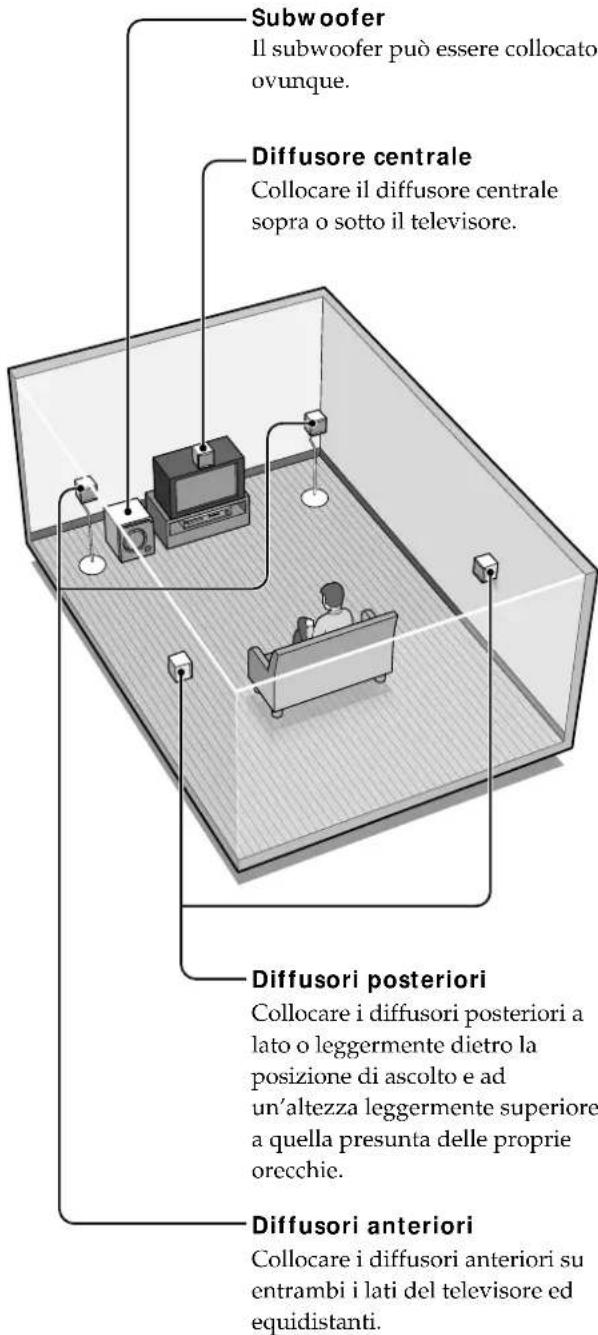

Collocazione dei diffusori

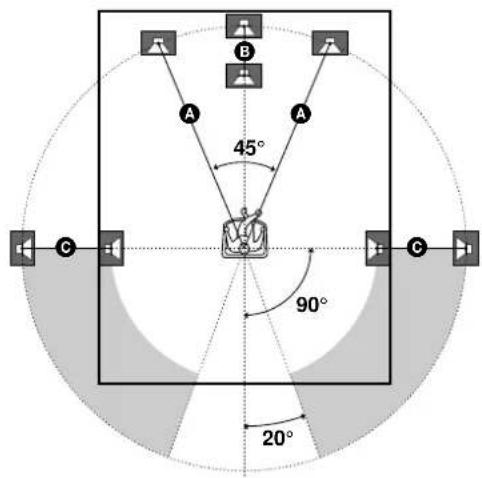

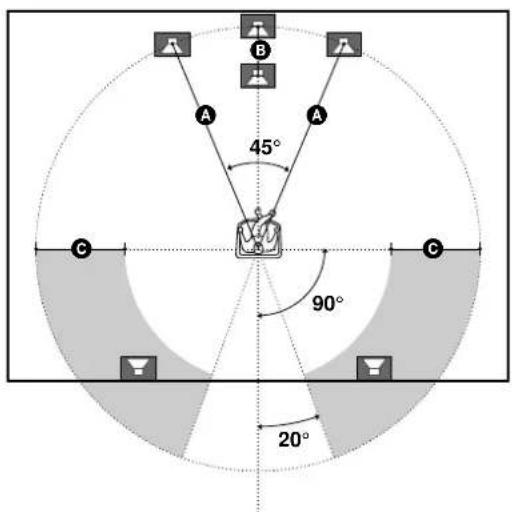

Per ottenere l'effetto audio surround migliore, tutti i diffusori ad eccezione del subwoofer devono essere equidistanti rispetto alla posizione di ascolto.

Collocare i diffusori anteriori a una distanza compresa tra 1 e 15 metri dalla posizione di ascolto (A).

È possibile collocare il diffusore centrale e i diffusori posteriori fino a 1,6 metri (B) e fino a 4,6 metri (C) rispettivamente più vicino dei diffusori anteriori alla posizione di ascolto.

Collocare i diffusori posteriori dietro o di lato alla propria posizione, a seconda della forma della stanza, ecc.

È possibile collocare il subwoofer in qualsiasi posizione.

Diffusori posteriori collocati lateralmente

A B A 45° 90° 20°

Diffusori posteriori collocati posteriormente

A B A 45° C 90° 20°

Nota

Non collocare i diffusori centrale e posteriori troppo lontani dalla posizione di ascolto rispetto ai diffusori anteriori.

Specificazione dei parametri dei diffusori

Per ottenere l'effetto audio surround migliore, specificare i seguenti parametri:

• Eventuale utilizzo del subwoofer
- Distanza dei diffusori dalla posizione di ascolto
- Posizione dei diffusori posteriori

Questo sistema riproduce l'effetto audio surround migliore regolando automaticamente l'uscita di ciascun diffusore in base alla relativa posizione.

Ulteriori informazioni su ciascun parametro seguiranno la descrizione del funzionamento.

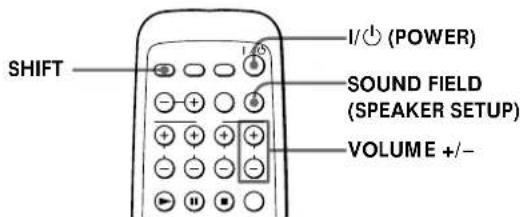

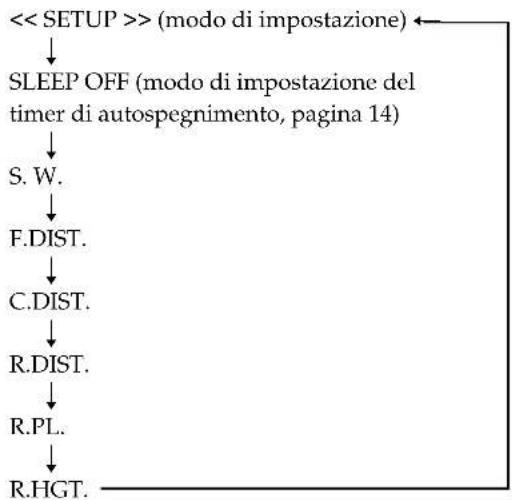

Ad ogni pressione di SOUND FIELD (SPEAKER SETUP), i parametri vengono selezionati e visualizzati nell'ordine seguente. Per ulteriori informazioni sui singoli parametri, vedere la pagina successiva.

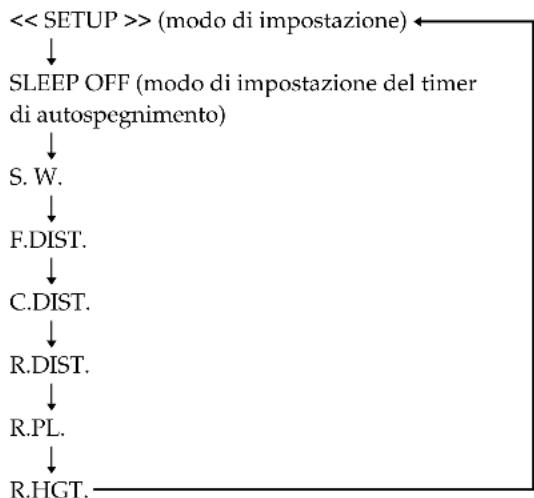


3 Tenendo premuto SHIFT, impostare il parametro utilizzando VOLUME +/-.
4 Ripetere i punti 2 e 3 per impostare gli altri parametri.

Se non viene utilizzato il telecomando per alcuni secondi, il parametro scompare e viene memorizzato nel sistema.

continua

Installazione dei diffusori

Parametri

Di seguito vengono descritti i parametri; le impostazioni predefinite degli stessi appaiono sottolineate.

S.W.

Per specificare l'eventuale utilizzo del subwoofer.

• YES: normalmente selezionare questa opzione.
• NO: se non si intende utilizzare il subwoofer, selezionare questa opzione.

F. DIST.

Per specificare la distanza tra i diffusori anteriori e la posizione di ascolto.

La distanza dei diffusori anteriori può essere impostata in passi da 0,2 metri da 1 fino a 15 metri. Il valore preimpostato è di 5 metri.

C. DIST.

Per specificare la distanza tra il diffusore centrale e la posizione di ascolto.

La distanza del diffusore centrale può essere impostata in passi da 0,2 metri da una distanza uguale a quella dei diffusori anteriori fino a una distanza di 1,6 metri più vicino alla posizione di ascolto. Il valore predefinito è di 5 metri.

■R. DIST.

Per specificare la distanza tra i diffusori posteriori e la posizione di ascolto.

La distanza dei diffusori posteriori può essere specificata in passi da 0,2 metri da una distanza uguale a quella dei diffusori anteriori fino a una distanza di 4,6 metri più vicino alla posizione di ascolto. Il valore predefinito è di 3,4 metri.

Nota

Se i diffusori anteriori o posteriori non vengono collocati in modo equidistante dalla posizione di ascolto, specificare la distanza del diffusore più vicino.

■R.PL.

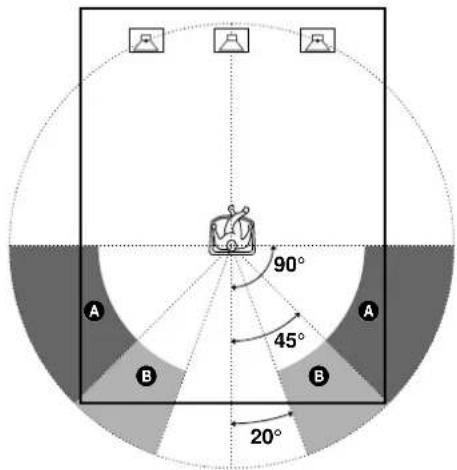

Per specificare la posizione dei diffusori posteriori, posteriormente o lateralmente alla posizione di ascolto.

- BEHIND

Selezionare questa opzione se i diffusori posteriori si trovano nella sezione B.

• SIDE

Selezionare questa opzione se i diffusori posteriori si trovano nella sezione A.

90° 45° 20°

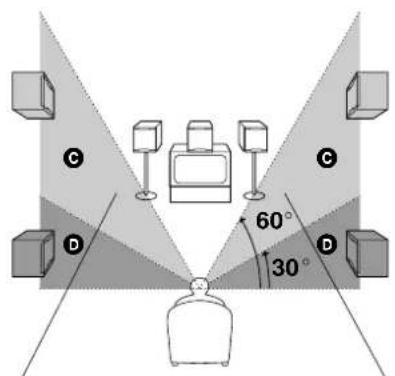

■R.HGT.

Per specificare l'altezza dei diffusori posteriori.

- LOW

Selezionare questa opzione se i diffusori posteriori si trovano nella sezione D.

• HIGH

Selezionare questa opzione se i diffusori posteriori si trovano nella sezione ©.

C D 60° 30° C D

Funzionamento

È possibile ottenere l'effetto audio surround selezionando il modo di campo sonoro più adatto al programma tra i vari modi di campi sonori di questo sistema.

È inoltre possibile riprodurre il disco nel lettore DVD o controllare il televisore tramite il telecomando in dotazione.

Regolazione del volume

Regolazione simultanea del volume di tutti i diffusori

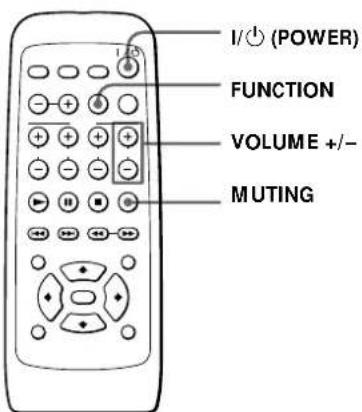

I/ (POWER) FUNCTION MASTER VOL +/- MUTING

I/ (POWER) FUNCTION VOLUME +/- MUTING

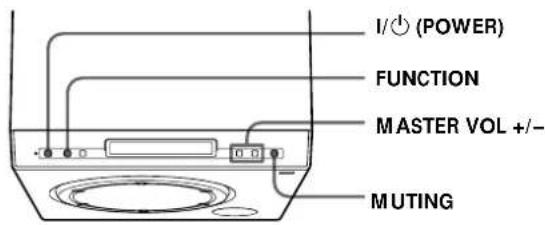

Regolazione del volume

1 Premere I/ (POWER) per accendere il sistema.
2 Riprodurre la sorgente di programma.
3 Se non viene emesso alcun suono, premere FUNCTION per selezionare la sorgente di ingresso.

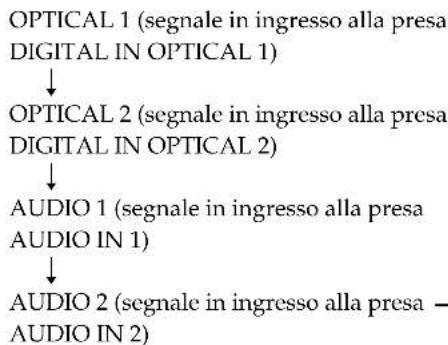

Ad ogni pressione di FUNCTION, la sorgente di ingresso viene selezionata e visualizzata nell'ordine seguente.

4 Premere MASTER VOL +/-.

Sul telecomando, premere VOLUME +/-.

Per disattivare l'audio

Premere MUTING.

Regolazione del volume

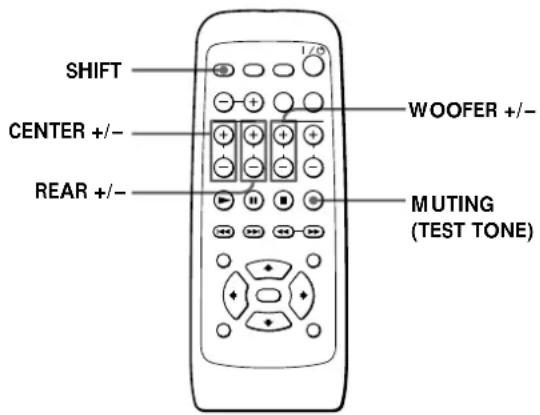

Regolazione del bilanciamento dei diffusori

È possibile regolare i diffusori individualmente, ad eccezione di quelli anteriori.

Il livello del volume dei diffusori posteriori, del diffusore centrale e del subwoofer viene regolato in base al livello del volume dei diffusori anteriori.

SHIFT CENTER +/- - REAR +/- - WOOFER +/- - MUTING (TEST TONE)

Per regolare il diffusore centrale
Premere CENTER +/-.
Premere REAR +/-
Premere WOOFER +/-

Per regolare i diffusori posteriori

Per regolare il subwoofer

Il segnale di prova facilita il riscontro di eventuali differenze nel livello del volume di ciascun diffusore

Tenendo premuto SHIFT, premere MUTING (TEST TONE).

Da ciascun diffusore viene emesso in sequenza il segnale di prova. Regolare il livello del volume in modo che il volume del segnale di prova di ciascun diffusore sia lo stesso.

Per disattivare il segnale di prova, tenendo premuto SHIFT, premere di nuovo MUTING (TEST TONE).

Regolazione fine dei bassi

È possibile modificare il tono del subwoofer regolando la gamma di frequenza più bassa della banda dell'audio di riproduzione emessa dal subwoofer.

Manopole BASS CONTROL sul pannello posteriore

BASS CONTROL LEVEL FREQUENCY MID LOW HIGH MIN MAX

Per sintonizzarsi sulla frequenza dei bassi

Ruotare la manopola FREQUENCY sulla frequenza di bassi desiderata.

Ruotare verso MIN (circa 40 Hz) per migliorare l'enfasi dei bassi o verso MAX (circa 70 Hz) per ottenere bassi più decisi.

Regolazione fine del volume del subwoofer

Impostare la manopola LEVEL sul livello desiderato.

I bassi verranno potenziati nell'ordine seguente LOW → MID → HIGH.

Utilizzare questa funzione per la regolazione fine dei bassi

Se si desidera regolare il volume dei bassi in una gamma più ampia, utilizzare i tasti WOOFER +/- del telecomando.

Nota

L'impostazione della manopola LEVEL su HIGH potrebbe indebolire i bassi. Inoltre, l'audio potrebbe risultare disturbato.

Selezione di un campo sonoro

È possibile ottenere l'effetto audio surround semplicemente selezionando uno dei campi sonori preimpostati in base al programma che si desidera ascoltare. L'incredibile effetto ottenuto produrrà in una semplice stanza la stessa acustica di un cinema o di una sala da concerto.

Per ulteriori informazioni su ciascun campo sonoro vedere la pagina successiva.

SOUND FIELD

Premere più volte SOUND FIELD fino a quando nella finestra del display non appare il campo sonoro desiderato.

È possibile inoltre utilizzare SOUND FIELD sul subwoofer. Ad ogni pressione di SOUND FIELD, il modo di campo sonoro viene selezionato e visualizzato nell'ordine seguente.

Il sistema memorizza l'ultimo campo sonoro selezionato per ciascun componente sorgente selezionato tramite il tasto FUNCTION (Sound Field Link)

Quando si seleziona un componente audio/video tramite il tasto FUNCTION, viene automaticamente applicato il campo sonoro applicato l'ultima volta che tale componente è stato utilizzato. Ad esempio: è stato selezionato "PlayStation 2" collegato alla presa OPTICAL 1 ed è stato selezionato il campo sonoro GAME, quindi è stato selezionata la presa OPTICAL 2 tramite il tasto FUNCTION ed è stato selezionato il campo sonoro HALL. Se si passa di nuovo a OPTICAL 1, il campo sonoro applicato sarà GAME.

Il formato di codifica del software è indicato sulla confezione

– I dischi Dolby Digital sono contrassegnati dal logo
- I programmi codificati Dolby Surround sono contrassegnati dal logo ☐DOLBY SURROUND PROLOGIC.
- I dischi DTS Digital Surround sono contrassegnati dal marchio DTS.

Nota

Se si riproducono piste sonore con una frequenza di campionamento pari a 96 kHz, i segnali di uscita vengono convertiti in una frequenza di campionamento pari a 48 kHz.

Selezione di un campo sonoro

Caratteristiche di ciascun modo di campo sonoro

Modo di campo sonoro	Uso consigliato	Effetto
AUTO FORMAT DECODE	Per ascoltare l’audio originale di un programma.	Riconosce automaticamente il tipo di segnale audio di ingresso (Dolby Digital, DTS, Dolby Pro Logic o stereo a 2 canali standard) e, se necessario, esegue la decodifica appropriata. Con questo modo l’audio viene emesso come è stato registrato/codificato, senza l’aggiunta di effetti.
NORMAL SURROUND	Per ascoltare l’audio surround nel modo in cui è stato registrato.	Il software con segnali audio surround a più canali viene riprodotto in base al modo in cui è stato registrato.Il software con segnali audio a 2 canali viene decodificato con Dolby Pro Logic per la creazione di effetti surround.
CINEMA STUDIO A*	Modo standard, ideale per la visione di quasi tutti i tipi di film.	Riproduce le caratteristiche soniche dello studio di montaggio classico di Sony Pictures Entertainment.
CINEMA STUDIO B*	Ideale per la visione di film d’azione o di fantascienza con molti effetti sonori speciali.	Riproduce le caratteristiche soniche dello studio di missaggio di Sony Pictures Entertainment, uno dei più avanzati di Hollywood.
CINEMA STUDIO C*	Ideale per la visione di musical o di film classici in cui la colonna sonora è un elemento molto importante.	Riproduce le caratteristiche soniche dello studio di registrazione BGM di Sony Pictures Entertainment.
V. MULTI DIMENSION*(Virtual Multi Dimension)	Per riprodurre più chiaramente l’effetto surround.	Utilizza immagini sonore 3D per la creazione di una serie di diffusori posteriori virtuali collocati in una posizione più elevata rispetto all’ascoltatore a partire da due soli diffusori posteriori reali. Con questo modo vengono create 5 serie di diffusori virtuali che circondano l’ascoltatore a un angolo di elevazione di circa 30°.
V. SEMI-M. DIMENSION*(Virtual Semi Multi Dimension)	Per riprodurre più chiaramente l’effetto surround.	Utilizza immagini sonore 3D per la creazione di diffusori posteriori virtuali a partire dall’audio dei diffusori anteriori senza utilizzare diffusori posteriori reali. Con questo modo vengono create 5 serie di diffusori virtuali che circondano l’ascoltatore a un angolo di elevazione di circa 30°.
HALL	Ideale per un’acustica soft.	Riproduce l’acustica di una sala concerti rettangolare.
JAZZ CLUB	Ideale per ascoltare musica jazz.	Riproduce l’acustica di un jazz club.
LIVE HOUSE	Ideale per ascoltare musica rock o pop.	Riproduce l’acustica di una sala concerti da 300 posti.
GAME	Ideale per videogiochi.Quando si utilizzano software di videogiochi con funzioni audio stereo, impostare il dispositivo per videogiochi sul modo stereo.	Permette di ottenere il massimo impatto audio dal software di videogiochi.
2 CH STEREO	Per riprodurre qualsiasi sorgente utilizzando solo i diffusori anteriori destro e sinistro e il subwoofer.	Emette l’audio dai diffusori anteriori destro e sinistro e dal subwoofer. Le sorgenti (stereo) a due canali standard evitano completamente l’elaborazione del campo sonoro. I formati surround a più canali vengono convogliati in due canali.

* Campo sonoro "VIRTUAL": campo sonoro con diffusori virtuali.

Note

• Gli effetti prodotti dai diffusori virtuali potrebbero generare maggiori disturbi nel segnale di riproduzione.
• Durante l'ascolto dei campi sonori che utilizzano diffusori virtuali non sarà possibile ascoltare alcun suono dai diffusori posteriori.

Riproduzione di dischi su un lettore DVD

È possibile riprodurre DVD su un lettore DVD Sony utilizzando il telecomando in dotazione.

A seconda del DVD o del CD video, alcune operazioni potrebbero differire o essere limitate. Fare riferimento alle istruzioni in dotazione con il disco.

DVD 1/DVD 2 TITLE DISPLAY DVD MENU ←/↑/↓/→/ENTER RETURN

Per	Funzionamento
Riprodurre un disco	Premere ▶.
Arrestare la riproduzione	Premere ■.
Effettuare una pausa	Premere ||.
Ripristinare la riproduzione dopo una pausa	Premere ▶.
Individuare un punto velocemente (Scan)	Premere ◀◀ o ▶▶ durante la riproduzione di un disco. Dopo avere individuato il punto desiderato, premere ▶ per tornare alla velocità normale.
Andare al capitolo, scena o brano successivo nel modo di riproduzione continua	Premere ▶▶.
Tornare al capitolo, scena o brano precedente nel modo di riproduzione continua	Premere ◀◀.
Accendere il lettore DVD	Premere DVD 1.Se viene collegato un lettore DVD con un nuovo formato di segnale (disponibile in futuro), premere questo tasto tenendo premuto SHIFT per attivare (DVD 2*).

* In questo caso, premere i tasti descritti sopra tenendo premuto SHIFT per il funzionamento del lettore DVD.

Utilizzo del menu titolo

Un DVD viene diviso in sezioni lunghe formate da parti di immagine o di brani musicali chiamate "titoli". Quando viene riprodotto un DVD che contiene diversi titoli, è possibile selezionare il titolo desiderato utilizzando il menu titolo.

1 Premere TITLE.

Sullo schermo del televisore appare il menu titolo.

2 Premere ←/↑/↓/→ per selezionare il titolo che si desidera riprodurre.

3 Premere ENTER.

Il sistema avvia la riproduzione del titolo selezionato.

Note

• A seconda del DVD, potrebbe non essere possibile selezionare il titolo.
• Nelle istruzioni in dotazione con alcuni DVD il "menu titolo" viene semplicemente chiamato "menu" o "titolo". "Premere ENTER" potrebbe essere espresso come "Premere SELECT".

Utilizzo del menu DVD

In alcuni DVD è possibile selezionare il contenuto del disco utilizzando il menu. Quando questi DVD vengono riprodotti, è possibile selezionare la lingua per i sottotitoli, per l'audio, ecc. tramite il menu DVD.

1 Premere DVD MENU.

Sullo schermo del televisore appare il menu DVD. Il contenuto del menu varia in base al disco.

2 Premere ←/↑/↓/→ per selezionare la voce che si desidera modificare.

3 Per modificare altre voci, ripetere il punto 2.

4 Premere ENTER.

Nota

Nelle istruzioni in dotazione con alcuni DVD il "menu DVD" viene semplicemente chiamato "menu".

Riproduzione di dischi su un lettore DVD

Utilizzo del display di impostazione

È possibile utilizzare il display di impostazione del lettore DVD.

1 Premere DISPLAY.
Sullo schermo del televisore appare il display di impostazione.
2 Premere ←/→ per selezionare la voce di impostazione, quindi premere ENTER.
3 Premere ↑/↓ per selezionare la voce che si desidera modificare, quindi premere ENTER.
4 Modificare le impostazioni della voce selezionata.

Per tornare al display precedente

Premere RETURN.

Utilizzo del timer di autospegnimento

È possibile impostare il sistema in modo che si spenga automaticamente a un'ora specificata.

Ad ogni pressione di SOUND FIELD (SPEAKER SETUP), il parametro viene selezionato e visualizzato nell'ordine seguente.

2 Mentre le indicazioni HOUR, MIN e SEC lampeggiano, impostare l'ora desiderata premendo contemporaneamente VOLUME +/- e SHIFT.

Ad ogni pressione di VOLUME +, l'ora aumenta in incrementi di 30 minuti fino a 9.00.00 (9 ore). Ad ogni pressione di VOLUME –, l'ora diminuisce in incrementi di 30 minuti fino a OFF (timer disattivato).

3 Se il telecomando non viene utilizzato per alcuni secondi, l'indicazione temporale smette di lampeggiare e il timer viene impostato.

Quando il timer di autospegnimento è attivato, l'indicazione SLEEP viene visualizzata nel display del pannello anteriore.

È possibile controllare il tempo residuo prima che il sistema

si spenga

Tenendo premuto SHIFT, premere due volte SOUND FIELD (SPEAKER SETUP). Il tempo residuo viene visualizzato nel display del pannello anteriore.

Nota

Quando l'alimentazione viene disattivata, l'impostazione del timer di autospegnimento viene annullata.

Utilizzo del televisore tramite il telecomando in dotazione

È possibile utilizzare un televisore Sony recante il contrassegno ☐ tramite il telecomando in dotazione.

SHIFT TV TV CH +/- (TV/VIDEO)

Per	Funzionamento
Accendere o spegnere il televisore	Premere TV.
Cambiare canale del televisore	Premere TV CH +/-
Selezionare la sorgente di ingresso del televisore	Tenendo premuto SHIFT, premere TV CH – (TV/VIDEO).

Nota

A seconda del televisore, potrebbe non essere possibile utilizzare il televisore o alcuni dei tasti sopra indicati.

Informazioni aggiuntive

Guida alla soluzione dei problemi

In caso di problemi durante l'utilizzo del sistema, consultare la seguente guida alla soluzione dei problemi. Se il problema persiste, contattare il più vicino rivenditore Sony.

L'alimentazione non viene attivata.

→Assicurarsi che il cavo di alimentazione CA sia collegato saldamente.

Non viene riprodotto alcun suono o viene riprodotto solo un suono molto basso.

→Controllare che i diffusori e i componenti siano collegati in modo saldo e corretto (pagina 5).
→ Assicurarsi di avere selezionato il componente corretto sul sistema (pagina 9).
→Premere MUTING se viene visualizzata l'indicazione "MUTING ON" sul display.
→Il dispositivo di protezione del sistema è stato attivato a causa di un cortocircuito. Spegnere il sistema, risolvere il problema che ha causato il cortocircuito e accendere di nuovo il sistema.
→Il cavo di collegamento è danneggiato. Sostituirlo con un cavo nuovo.

L'audio proveniente da destra e da sinistra non è bilanciato o è invertito.

→Controllare che i diffusori e i componenti siano collegati correttamente e saldamente (pagina 5).
→Regolare il livello del volume di ciascun diffusore (pagina 10).

L'audio è molto disturbato o si sente un forte ronzio.

→Controllare che i diffusori e i componenti siano collegati correttamente e saldamente (pagina 5).
→Controllare che i cavi di collegamento siano distanti da un trasformatore o da un motore e ad almeno 3 metri dal televisore o da lampade a fluorescenza.
→Allontanare il televisore dai componenti audio.
→Le spine e le prese sono sporche. Pulirle con un panno leggermente inumidito con alcool.
→Pulire il disco.

Guida alla soluzione dei problemi

L'audio perde l'effetto stereo quando si riproduce un CD normale o un CD video.

→Controllare che i diffusori e i componenti siano collegati correttamente e saldamente (pagina 5).

Durante la riproduzione di piste sonore Dolby Digital è difficile distinguere l'effetto surround.

→Assicurarsi di avere selezionato il campo sonoro appropriato (pagina 11).
→Controllare i collegamenti e le impostazioni dei diffusori (pagina 5, 7).
→A seconda del DVD, è possibile che il segnale di uscita non corrisponda completamente a 5.1 canali ma sia monofonico o stereo anche se la pista sonora è registrata nel formato Dolby Digital.

L'audio proviene solo dal diffusore centrale.

→A seconda del disco, è possibile che l'audio venga emesso solo dal diffusore centrale.

Il diffusore centrale non emette alcun suono.

→Assicurarsi di avere selezionato il campo sonoro appropriato (pagina 11).
→Selezionare un campo sonoro contenente la parola "cinema" o "virtuale" (pagina 11).
→Regolare il volume dei diffusori (pagina 9).

I diffusori posteriori non emettono alcun suono o emettono solo suoni ad un livello molto basso.

→Assicurarsi di avere selezionato il campo sonoro appropriato (pagina 11).
→Selezionare un campo sonoro contenente la parola "cinema" o "virtuale" (pagina 11).
→Regolare il volume dei diffusori (pagina 9).

È impossibile regolare i bassi tramite le manopole BASS CONTROL.

→Alcuni dischi non includono la frequenza audio modificabile tramite il controllo dei bassi.

Il telecomando non funziona.

→Rimuovere gli oggetti che ostacolano lo spazio tra il telecomando e il sistema.
→Avvicinare il telecomando al sistema.
→Puntare il telecomando in direzione del sensore remoto R sul sistema.
→Sostituire tutte le pile del telecomando, se scariche, con altre nuove.

Il sistema non funziona correttamente.

→Il funzionamento del sistema è influenzato da elettricità statica, ecc. Scollegare il cavo di alimentazione CA, quindi ricollegarlo. Effettuare l'operazione una sola volta.

Caratteristiche tecniche

CARATTERISTICHE TECNICHE POTENZA AUDIO USCITA POTENZA E DISTORSIONE ARMONICA TOTALE: con carichi da 3 ohm, entrambi i canali guidati, da 120 a 10.000 Hz; potenza RMS minima 25 watt nominali per canale, con distorsione armonica totale massima del 10% da 250 milliwatt alla potenza nominale.

* A seconda del campo sonoro e della sorgente impostati, potrebbe non esserci alcuna uscita audio.

Sistema diffusori Bass reflex

Unità diffusori 200 mm diametro, tipo a cono

Impedenza nominale

4 ohm

Peso (approssimativo)

9,7 kg

SS-SPSD5 (diffusori secondari)

Sistema diffusori Bass reflex

Unità diffusori 77 mm diametro, tipo a cono

Impedenza nominale

6 ohm

Peso (approssimativo)

780 g

Generali

Requisiti alimentazione

220 - 240 V CA, 50/60 Hz

Consumo 95 W

3,5 W (modo di attesa)

Temperatura di utilizzo

da 5°C a 35°C

Umidità di utilizzo

dal 5 % al 90 %

Accessori in dotazione

Vedere a pagina 4.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Indice delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

Subwoofer

1 2 3 4 5 6 7

8 9 10 11

Pannello superiore/Pannello anteriore

1 Tasto SOUND FIELD (11)

Per selezionare il campo sonoro.

2 Tasto FUNCTION (9)

Per selezionare il segnale di ingresso.

3 Interruttore e indicatore I/⏻ (POWER) (9)

Per accendere e spegnere il sistema.

Indica le impostazioni dei diffusori, il segnale di ingresso, il campo sonoro, ecc.

5 Tasti MASTER VOL (volume) +/- (9)

Per regolare il volume.

6 Tasto MUTING (9)

Per disattivare l'audio.

7 Sensore remoto (4)

Accetta i segnali del telecomando

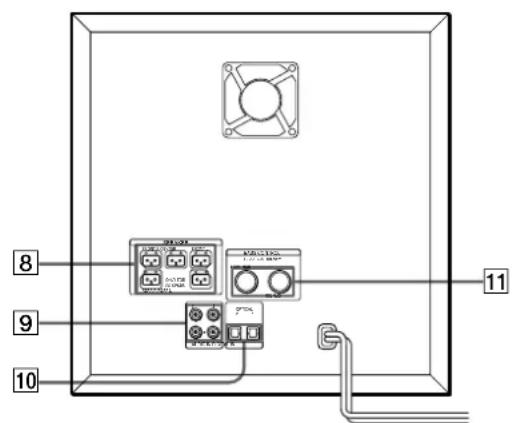

Pannello posteriore

8 Prese SPEAKER (5)

Per il collegamento dei diffusori secondari in dotazione.

9 Prese AUDIO IN 1/2 (6)

Per il collegamento alle uscite audio di televisore, videoregistratore, PSone, ecc.

Per il collegamento alla presa DIGITAL OUT (OPTICAL) di "PlayStation 2," lettore DVD, ecc.

11 Manopole BASS CONTROL (10)

Per la regolazione fine dei bassi.

Telecomando

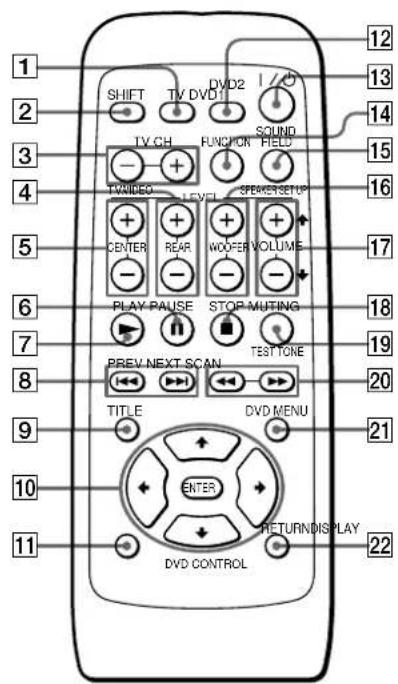

1 2 3 4 5 6 7 8 9 10 11 SHIFT TV DVD1 DVD2 I/O TIV.CH FUNCTION SOUND FIELD TWVIDEO LEVEL SPRINGSETUP CENTER REAR WOCER VOLUME PLAY PAUSE STOP MUTING PREV.NEXT SCAN TEST TONE TITLE DVD MENU ENTER RETURN DIS PLAY DVD CONTROL

1 Tasto TV (15)

Per accendere e spegnere il televisore.

Per la commutazione tra le funzioni dei tasti sul telecomando.

3 Tasti TV CH +/- (TV/VIDEO) (15)

Per cambiare i canali del televisore. Per cambiare l'ingresso del televisore, premere – tenendo premuto SHIFT.

4 Tasti REAR +/- (10)

Per regolare il volume dei diffusori posteriori.

5 Tasti CENTER +/- (10)

Per regolare il volume del diffusore centrale.

6 Tasto II PAUSE (13)

Per effettuare una pausa di riproduzione di un disco.

7 Tasto ▶ PLAY (13)

Per riprodurre un disco.

8 Tasti ◀◀◀/▶▶IPREV/NEXT (13)

Premere questi tasti per passare al capitolo o brano successivo o per tornare al capitolo o brano precedente.

9 Tasto TITLE (13)

Per visualizzare il menu titolo sullo schermo del televisore.

10 Tasto ←/↑/↓/→/ENTER

Per selezionare ed eseguire le voci o le impostazioni.

11 Tasto DISPLAY (14)

Per visualizzare il display di impostazione del lettore DVD.

12 Tasto DVD 1/DVD 2 (13)

Per accendere e spegnere il lettore DVD.

13 Interruttore I/ (POWER) (7, 9)

Per accendere e spegnere il sistema.

14 Tasto FUNCTION (9)

Per selezionare il segnale di ingresso.

15 Tasto SOUND FIELD (SPEAKER SETUP) (7, 11, 14)

Per selezionare il modo di campo sonoro. Premere questo tasto tenendo premuto SHIFT per selezionare i parametri di impostazione dei diffusori.

16Tasti WOOFER +/- (10)

Per regolare il volume del subwoofer.

17 Tasti VOLUME +/- (7, 9, 14)

Per le impostazioni dei diffusori o per la regolazione del volume del sistema.

Premere questo tasto tenendo premuto SHIFT per impostare i parametri di impostazione dei diffusori.

18 Tasto ■ STOP (13)

Per interrompere la riproduzione di un disco.

19 Tasto MUTING (TEST TONE) (9, 10)

Per disattivare l'audio.

Premere questo tasto tenendo premuto SHIFT per attivare il segnale di prova.

20 Tasti ◀◀/▶▶ (SCAN) (13)

Per individuare un punto preciso durante il monitoraggio delle immagini.

21 Tasto DVD MENU (13)

Per visualizzare il menu DVD sullo schermo del televisore.

22 Tasto RETURN (14)

Per tornare alla schermata precedentemente selezionata.

WAARSCHUWING
