MANUALE UTENTE IAN 306975 CRIVIT

PATTINI IN LINEA SOFT BOOT

Gebrauchsanweisung

FR CH

ROLLERS SOFTBOOT

Contenuto della fornitura/descrizione

dei componenti 16

Dati tecnici 16

Uso conforme alla destinazione 16

HeiQ® Fresh Tech 16

Indicazioni di sicurezza 16-17

Consigli per il pattinaggio 17

Indossareipattini 17-18

Rimuovere i pattini 18

Manutenzione 18-19

Conservazione, pulizia 19

Risoluzione dei problemi 19

Smaltimento 20

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza 20

FR CH

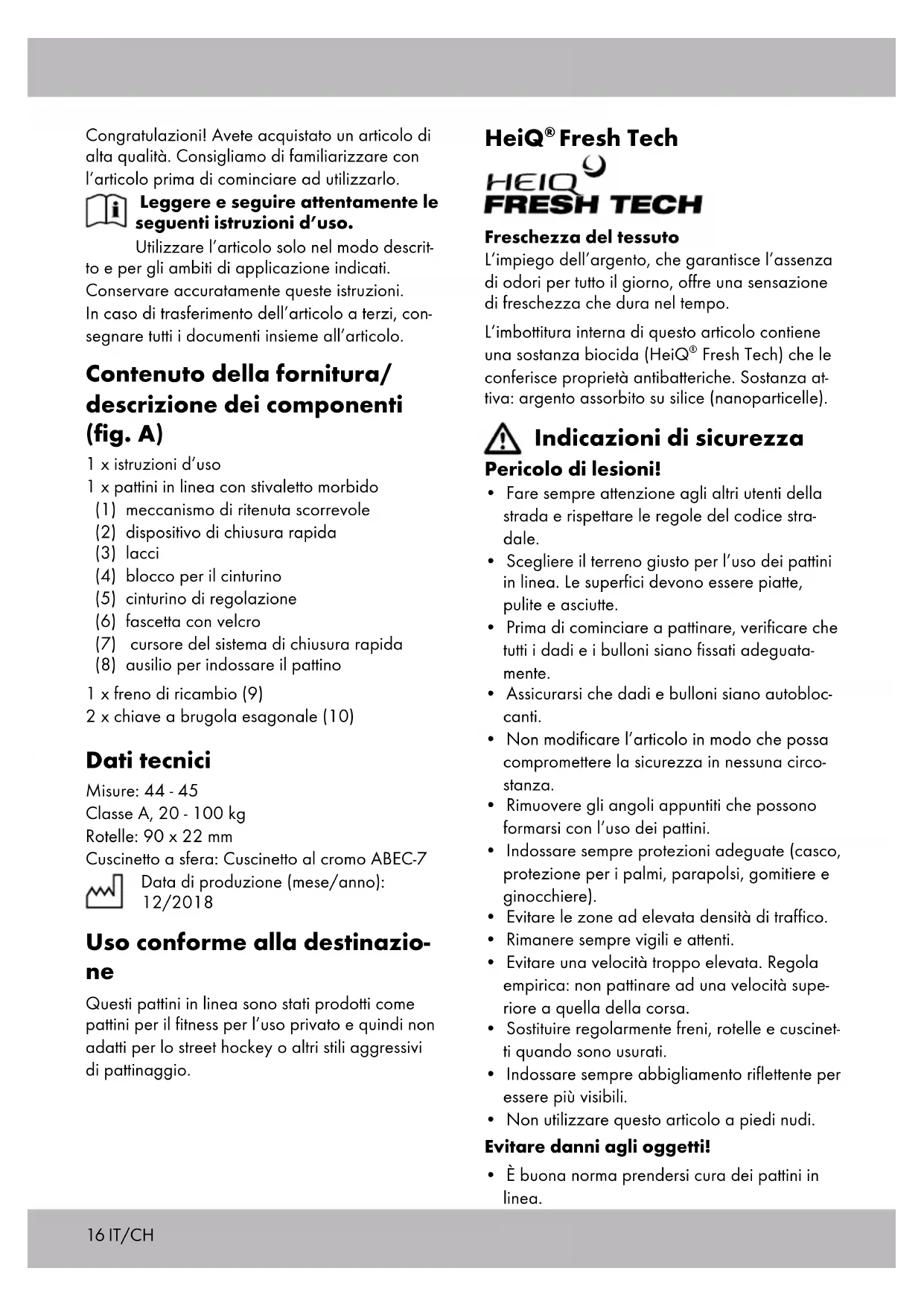

Congratulations! Avete acquistato un articolo di alta qualità. Consigliamo di familiarizzare con l'articolo prima di cominciare ad utilizzato.

Leggere e seguire attentamente le seguenti istruzioni d'uso.

Utilizzare l'articolo solo nel modo descritto e per gli ambiti di applicazione indicati. Conservare accuramente queste istruzioni. In caso di trasferimento dell'articolo a terzi, segnare tutti i documenti insieme all'articolo.

Contenuto della fornitura/ descrizione dei componenti (fig. A)

1 xistruzioni d'uso
1 x pattini in linea con stivaletto morbido

(1) meccanismo di ritenuta scorrevole
(2) dispositivo di chiusura rapida
(3) lacci
(4) blocco per il cinturino
(5) cinturino di regolazione
(6) fascetta con velcro
(7) cursore del problema di chiusura rapida
(8) ausilio per indossare il pattino

1 x freno di ricambio (9)
2 x chiave a brugola esagonale (10)

Dati tecnici

Misure: 44 - 45

Classe A, 20 - 100 kg

Cuscinotto a sfera: Cuscinotto al cromo ABEC-7

Data di produzione (mese/anno): 12/2018

Uso conforme alla destinazione

Questi pattini in linea sono stati prodotti come pattini per il fitness per l'uso privato e quindi non adatti per lo street hockey o altri stili aggressivi di pattinaggio.

HeiQ® Fresh Tech

HEIQ FRESH TECH

Freschezza del tessuto

L'impiego dell'argento, che garantisce l'assenza di odori per tutto il giorno, offre una sensazione di freschezza che dura nel tempo.

L'imbottitura interna di quello articolo contiene una sostanza biocida (HeiQ® Fresh Tech) che le conferisce propietà antibatteriche. Sostanza attiva: argento assorbito su silice (nanoparticelle).

Indicazioni di sicurezza

Pericolo di lesioni!

• Fare sempre attenzione agli altri utenti della strada e rispettoare le regole del codice stradale.
• Scegliere il terreno giusto per l'uso dei pattini in linea. Le superfici devono essere piatte, pulite e asciutte.
• Prima di cominciare a pattinare, verificare che tutti i dadi e i bulloni siano fissati adeguamenti.
• Assicurarsi che dadi e bulloni siano autobloc-canti.
  Non modificare l'articolo in modo che possa prompressere la sicurezza in nessuna ricerca.
  Rimuovere gli angoli appuntiti che possono formarsi con l'uso dei pattini.
• Indossare sempre protezioni adeguate (casco, protezione per i palmi, paraparsi, gomitiere e ginocchiere).
• Evitare le zone ad elevata densità di traffico.
• Rimanere sempre vigili e attenti.
• Evitare una velocità troppo elevata. Regola empirica: non pattenare ad una velocità superiore a quella della corsa.
• Sostituire regolarmente freni, rotelle e cuscinetti quando sono usurati.
• Indossare sempre abbigliamento riflettente per essere più visibili.
  Nonutilizzarequestoarticoloapiedi nudi.

Evitare danniagli oggetti!

• E buona norma prendersi cura dei patti in linea.

• Evitare acqua, olio, buche e superfici molto ruvide.

Consigli per il pattinaggio

Nota: si consiglia di pattinare negli appositi parchi e di seguire un corso con un insegnante.

Primi esercizi

Posizione di partenza:

posizione i piedi a una distanza equivalente alla larghezza delle spalle,iegare leggermente le ginocchia per evitare cadute all'indietro.

Accelererare:

per i principianti, è bene iniziare con piccoli passi in diagonale con le punte dei piedi dirette verso l'esterno.

Pattinare:

se si fanno alcuni passi di seguito, si acquisisce velocità sufficiente per posizionare i patti uno accanto all'altro e pattiare. Eseguire quello movimento con le ginocchia leggermente piegate.

Tecnica di caduta

Importante! Esercitarsi prima a cadere sui dispositivi di protezione alla patti in linea su una superficie morbida. Cercare di attenuare le cadute sempre in avanti, mai all'indietro. Lasciarsi cadere sulle ginocchiere. Attenuare quindi la caduta con gomitiere e protezioni per le mani. Apriere le dita a ventaglio per evitare lesioni.

Imparare a curvare

Con ritmo lento:

trasferire il peso come quando si va in bicyclicetta. Per curvare a sinistra,trasferire il peso sul piede sinistro,mente per curvare a destra trasferire il peso sul piede destro.

Con ritmo rapido:

trasferire il peso sui piedi come nel pattinaggio su ghiaccio (fig. B).

Tecniche di frenata

Nota: esercitarsi nelle varie tecniche di frenata su una superficie pianaenza traffico e alla pedoni. evitare le penidenze fino a quando non si padronegiano le varie tecniche di frenata.

Freno sul tallone (fig. C):

se i pattini in linea sono dotati di fremi, è una Buona idea utilizzarli. Sollevare leggermente la punta del pattino dotato di fremo e premere il fremo verso terra.

Spostare lievamente il peso del corso in avanti e piagare le ginocchia. L'azione frenante cui intensificarsi se si piegano maggiornente le ginocchia e si sposta ulteriormente il peso del corso in avanti, nelle contemporaneamente si preme con più forza sul freno del pattino.

Frenata a T (fig. D):

nel caso in cui i patti in linea non siano dotati di freno o se il freno è stato smontato, consiglio di impiegare la "tecnia a T", che perché è adatta solo a chi è giornata. Nella tecnia di frenata a T, tutto il peso del corpo viene spostato su un solo piede. Portare quando l'altro piede dietro il primo e disponlo ad angolo retto rispetto adesso.

Infine spostare il peso del corpo sul lato interno del pattino posteriori e frenare esercitando sempre maggiore pressione.

Indossareipattini

Preparazione dei pattini dopo la segna

Important!

Prestare attenzione al corretto posizionamento dei pattini. Lo stivaletto esterno non deve deformarsi quando si chiude il dispositivo di chiusura rapida. Non chiudere tale dispositivo con violenza.

1. Spingere il meccanismo di ritenuta scorrevole (1) del dispositivo di chiusura rapida (2) nella direzione della freccia e aprire il dispositivo (vedere fig. E).
2. Spingere il blocco per il cinturino (4) ed estrarre il cinturino (5) dall'apertura del blocco (vedere fig. F).
3. Apire la fascetta con velcro (6) (fig. G).
4. Impostare il cursore del sistema di chiusura rapida (7) nella posizione OPEN e allentare il sistema di chiusura rapida (fig. H).

5. Indossare i pattini in linea utilizzando l'apso- to ausilio (8) (fig. 1).

6. Tirare i lacci (3) dietro la linguetta e tenderli versuso l'alto (fig. J). Tirare alternativamente i lacci (3).

7. Bloccare il sistema di chiusura rapida (7) spostando il cursore di chiusura rapida in posizione CLOSE (fig. K).
8. Realizzare un fiocco con le estremità dei lacci e infilarlo dietro la linguetta.
9. Chiudere la fascetta con velcro (6).
10. Infilare il cinturino di regolazione nell'apposita aperture sulla blocco per il cinturino e applicare la tensione corretta (fig. L).

Nota! Per trovare la tensione giusta per il proprio piede, tirare verso l'alto il blocco per il cinturino e spostare il cinturino nella posizione più adatta.

1. Chiudere il dispositorio di chiusura rapida ("CLIC").

Rimuovere i pattini

1. Spingere il meccanismo di ritenuta scorrevole (1) del dispositorio di chiusura rapida (2) nella direzione della freccia e apriere il dispositorio (vedere fig. E).
2. Spingere il blocco per il cinturino (4) ed estrarre il cinturino (5) dall'apertura del blocco (vedere fig. F).
3. Aprire la fascetta con velcro (6) (fig. G).
4. Impostare il cursore del sistema di chiusura rapida (7) nella posizione OPEN e allentare il sistema di chiusura rapida (fig. H).

Manutenzione

Sostituzione del freno (fig. M)

Nota: i freni usurati non funzionano in modo corretto.

Un angolo di altri 40 gradi tra telaio e pavimento indica che i fremi sono consumati.

Quando la distanza tra il freno e il pavimento diventa troppo elevata (>17mm) ,il freno deve essere sostituito.

• Svitare la vite del freno (13) del pattino in linea con le chiavi a brugola in dotazione.

• Estrarre la vite del freno e rimuovere il blocco del freno dal relativo supporto (12).

• Fissare il nuovo blocco del freno (9) con le apposite viti nel supporto.

Sostituzione delle rotelle (fig. N) Importante!

• Fare riferimento al capitolo "Dati tecnici": le rotelle di diametro diverso possono alterare le caratteristiche di guid e, in determinate condizioni, possono mettere in pericolo l'utente. Si consiglia di non utilizzato le rotelle che non possono essere inserte nella problema. Non inseire rotelle più grands di quella originali fornite con i pattini a rotelle.
• Fare attenzione a quanto segue per le viti dell'asse:\
  • dopo aver allentato la giunzione con i bulloni è necessario applicare nuovamente la vernice di fissaggio sul filetto delle viti.

Si consiglia di applicarla sempre come misura cautelativa. La vernice di fissaggio è reperibile nei negozi di articoli per il fai da te o nei negozi specializzati.

Le rotelle si usurano. Questa usura dipende da molti fattori, come ad esempio lo stile di pattinaggio, la superficie, l'altezza e il peso dell'utente, le condizioni meteo, il materiale delle rotelle e la loro durezza. Percio è necessario sostituirle regolarmente.

1. Svitare le viti dell'asse (15) del pattino in linea con le chiavi a brugola in dotazione (14).
2. Estrarre le viti dell'asse e rimuovere la rotella (16).
3. Inserire la nuova rotella nel telaio e fissarla con le viti dell'asse.

Dopo la sostituzione:

se dopo la sostituzione la rotella tende a scivolare lateramente o tocca il telaio, consigliamo di non usare quella rotella. Assicurarsi che le viti siano ancora serrate molto primi minuti di utilizzato e che non si siano allentate o sbloccate.

Serrare singolarmente agli singola rotella per assicurarsi che girino in modo silenzioso e sono alcun rumore dei cuscinetti.

Important!

Le rotelle nuove augmentano l'altezza dei pattini in linea. Ciò significica che si modificanoanche la distanza da terra e le proprieta di frenata.

È quindi necessario regolare il freno o sostituirlo.

Sostituzione del cuscinetto a sfera (fig. O/P)

Nota: la qualità del cuscinetto a sfera e la sua manutenzione sono essenziali per il perfetto funzionamento dei pattini in linea.

Rimuovere la rotella (16) come descripto nel paragrafo "Sostituzione delle rotelle".
- Posizione are la chiave a brugola (con im-pugnatura) con il dispositivo aggiantivo sul distanziatore (17) e spingerlo fuori. Rimuovere il cuscinetto (18).
- Estrarre l'altro cuscinetto facendo forza con una chiave a brugola.
- Inserire un nuovo cuscinetto. Far girare la rotella, inserire il distanziatore e inserire infine un secondo nuovo cuscinetto.
- Fissare nuovamente la rotella, come descripto nel paragrafo "Sostituzione delle rotelle", sul telaio.

Conservazione, pulizia

I patti in linea sono dispositivi tecnici per lo sport e il tempo libero e si usurano a seconda delle capacità e dello stile di chi li utilizza.

Dopo l'uso dei pattini in linea, consigliamo di effettuare una pulitura e asciugatura completa dei pattini.

Rimuovere Sassolini o altri oggetti che potrebbero essere rimasti incastrati nelle rotelle.

Elimare gli angoli appuntiti che potrebbero esseri formati durante l'uso.

Conservare i pattini sempre in un luogo asciutto.

• Dopo l'uso è consigliabile pulire i cuscinetti a sfera con un panno asciutto. I cuscinetti umidi o bagnati devono essere asciugati con un panno pulito.

Lubricare esternamente i cuscinetti con un prodotto apposto per evitare la formazione di ruggine.
- I cuscinetti in genere sono chiusi e non possono essere lubricificati internamente. I cuscinetti a sfera usurati devono essere sostituiti.

Risoluzione dei problemi

• Le rotelle o i cuscinetti sono rumorosi

Smontare le rotelle dal telaio, rimuoverle e pulire il cuscinetto a sfera con un panno asciutto.

• Le rotelle si usurano rapidamente

Le superfici lisce prolongano la durata delle rotelle. Utilizzare rotelle più durable per un utilizzo dei pattini su superfici più durable o in condizioni difficili.

Le rotelle si bloccano

Non serrare eccessivamente le viti dell'asse.

Il pattino tende verso sinistra o verso destra

Questo problema cui dipendere dall'utente. Sostituire le rotelle che presentano usura da un solo lato.

Il freno non funziona correttamente

Sostituire il freno quando I'angolo tra freno e pavimento è superiore a 40 gradi, ovvero quando la distanza tra blocco del freno e pavimento è troppo elevata (>17 mm). I fremi arrotondati devono essere sostituiti con fremi nuovi.

• Problemi di frenata

Mantenere sempre una distance adequata.
Quanto più elevata è la velocità dell'utente, tanto maggiore sare lo spazio di frenata necessario. Assicurarsi di aver appreso le tecniche di frenata ed esercitarsi su superfici piatte.

Le caviglie ruotano spesso

Stringere adeguatamente i lacci.

• Problemi della base del piede

In genere non si è abituati a quello tipo di movimenti. Controllare le zone che causano problemi e regolare nuovamente i patti in linea. Provare ad indossare calze spesse.

Smaltimento

Smaltire l'articolo e i materiali dell'imballaggio in conformità con le direttive locali in vigore. I materiali di imballaggio, come ad esempio le pellicole, non devono essere alla portata dei bambini. Conservare i materiali di imballaggio in un luogo non raggiungibile per i bambini.

Smaltire i prodotti e gli imballaggi in modo ecologico.

Il codice di ricicchio viene utilizzato per identificare i vari materiali per il ritorno al ciclo del riutilizzo (recycling).

Il codice è composto dal symbolo del riciclo, che dovrebbe rappresentare il ciclo del riutilizzo, e un numero che indica di che materiale si tratta.

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza

Questo prodotto è stato fabbricato con grande
attenzione e sottomosto a costanti controli.
La garanzia è di tre anni alla data d'acquisto.
Conservi lo scontrino fiscale.
La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.

Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunazione con moi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vastre esigenze specifiche.

Il periodo di garanzia noniene prolongato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso valeanche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN:306975

Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.)

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]
