MANUALE UTENTE IAN 292778 CRIVIT

Istruzioni per l'uso

FR CH

Fornitura/Descrizione dei componenti ..... 16

Dati tecnici 16

Uso conforme alla destinazione 16

HeiQ® Pure dynamiq 16

Indicazioni di sicurezza 16 - 17

Consigli per il pattinaggio 17

Impostazione della misura 17

Impostazione della larghezza 18

Indossare i pattini 18

Rimuovere i pattini 18

Manutenzione 18 - 19

Manutenzione, conservazione 19

Risoluzione dei problemi 19 - 20

Smaltimento 20

Avvertenze sulla garanzia e sulla

gestione dei servizi di assistenza 20

FR CH

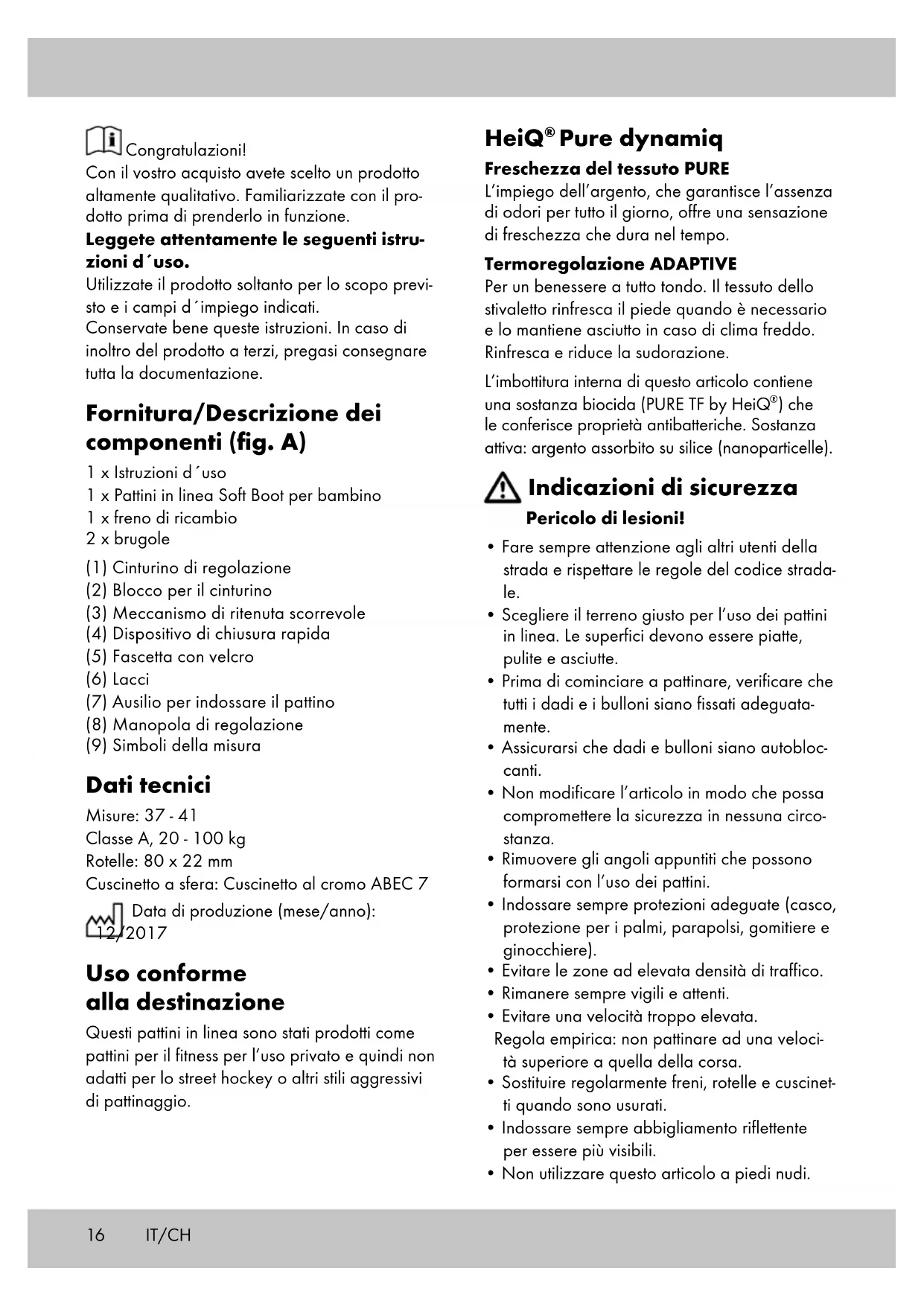

Con il vostro acquisto avete scelto un prodotto altamente qualitativo. Familiarizzate con il prodotto prima di prenderlo in funzione.

Leggete attentamente le seguenti istruzioni d'uso.

Utilizzate il prodotto soltanto per lo scopo previsto e i campi d'impiego indicati.

Conservate bene queste istruzioni. In caso di inoltro del prodotto a terzi, pregasi consegnare tutta la documentazione.

Fornitura/Descrizione dei componenti (fig. A)

1 x Istruzioni d'uso
1 x Pattini in linea Soft Boot per bambino
1 x freno di ricambio
2 x brugole

(1) Cinturino di regolazione
(2) Blocco per il cinturino
(3) Meccanismo di ritenuta scorrevole
(4) Dispositivo di chiusura rapida
(5) Fascetta con velcro
(6) Lacci
(7) Ausilio per indossare il pattino
(8) Manopola di regolazione
(9) Simboli della misura

Dati tecnici

Misure: 37 - 41

Classe A, 20 - 100 kg

Rotelle: 80 x 22 mm

Cuscinetto a sfera: Cuscinetto al cromo ABEC 7

Data di produzione (mese/anno):

2017

Uso conforme alla destinazione

Questi pattini in linea sono stati prodotti come pattini per il fitness per l'uso privato e quindi non adatti per lo street hockey o altri stili aggressivi di pattinaggio.

HeiQ® Pure dynamiq

Freschezza del tessuto PURE

L'impiego dell'argento, che garantisce l'assenza di odori per tutto il giorno, offre una sensazione di freschezza che dura nel tempo.

Termoregolazione ADAPTIVE

Per un benessere a tutto tondo. Il tessuto dello stivaletto rinfresca il piede quando è necessario e lo mantiene asciutto in caso di clima freddo. Rinfresca e riduce la sudorazione.

L'imbottitura interna di questo articolo contiene una sostanza biocida (PURE TF by HeiQ®) che le conferisce proprietà antibatteriche. Sostanza attiva: argento assorbito su silice (nanoparticelle).

Indicazioni di sicurezza

Pericolo di lesioni!

• Fare sempre attenzione agli altri utenti della strada e rispettare le regole del codice stradale.
• Scegliere il terreno giusto per l'uso dei pattini in linea. Le superfici devono essere piatte, pulite e asciutte.
• Prima di cominciare a pattinare, verificare che tutti i dadi e i bulloni siano fissati adeguata- mente.
• Assicurarsi che dadi e bulloni siano autoblocanti.
• Non modificare l'articolo in modo che possa compromettere la sicurezza in nessuna circo-stanza.
• Rimuovere gli angoli appuntiti che possono formarsi con l'uso dei pattini.
• Indossare sempre protezioni adeguate (casco, protezione per i palmi, parapolsi, gomitiere e ginocchiere).
• Evitare le zone ad elevata densità di traffico.
• Rimanere sempre vigili e attenti.
• Evitare una velocità troppo elevata. Regola empirica: non pattinare ad una velocità superiore a quella della corsa.
• Sostituire regolarmente freni, rotelle e cuscinetti quando sono usurati.
• Indossare sempre abbigliamento riflettente per essere più visibili.
  • Non utilizzare questo articolo a piedi nudi.

Evitare danni agli oggetti!

• È buona norma prendersi cura dei pattini in linea.
• Evitare acqua, olio, buche e superfici molto ruvide.

Consigli per il pattinaggio

Avviso:

Si consiglia di pattinare negli appositi parchi e di seguire un corso con un insegnante.

Primi esercizi

Posizione di partenza:

Posizionare i piedi a una distanza equivalente alla larghezza delle spalle, piegare leggermente le ginocchia per evitare cadute all'indietro.

Accelerare:

Per i principianti, è bene iniziare con piccoli passi in diagonale con le punte dei piedi dirette verso l'esterno.

Pattinare:

Se si fanno alcuni passi di seguito, si acquisisce velocità sufficiente per posizionare i pattini uno accanto all'altro e pattinare. Eseguire questo movimento con le ginocchia leggermente piegate.

Tecnica di caduta

Importante! Esercitarsi prima a cadere sui dispositivi di protezione senza pattini in linea su una superficie morbida. Cercare di attenuare le cadute sempre in avanti, mai all'indietro.

Lasciarsi cadere sulle ginocchiere.

Attenuare quindi la caduta con gomitiere e protezioni per le mani.

Aprire le dita a ventaglio per evitare lesioni.

Imparare a curvare

Con ritmo lento:

Trasferire il peso come quando si va in bicicletta. Per curvare a sinistra, trasferire il peso sul piede sinistro, mentre per curvare a destra trasferire il peso sul piede destro.

Con ritmo rapido:

Trasferire il peso sui piedi come nel pattinaggio su ghiaccio (fig. B).

Tecniche di frenata

Avviso:

Esercitarsi nelle varie tecniche di frenata su una superficie piana senza traffico e senza pedoni. Evitare le pendenze fino a quando non si padroneggiano le varie tecniche di frenata.

Freno sul tallone (fig. C):

Se i pattini in linea sono dotati di freni, è una buona idea utilizzarli. Sollevare leggermente la punta del pattino dotato di freno e premere il freno verso terra. Spostare lievemente il peso del corpo in avanti e piegare le ginocchia. L'azione frenante può intensificarsi se si piegano maggiormente le ginocchia e si sposta ulteriormente il peso del corpo in avanti, mentre contemporaneamente si preme con più forza sul freno del pattino.

Frenata a T (fig. D):

Nel caso in cui i pattini in linea non siano dotati di freno o se il freno è stato smontato, consigliamo di impiegare la "tecnica a T", che però è adatta solo a chi è già esperto. Nella tecnica di frenata a T, tutto il peso del corpo viene spostato su un solo piede. Portare quindi l'altro piede dietro il primo e disporlo ad angolo retto rispetto ad esso.

Infine spostare il peso del corpo sul lato interno del pattino posteriore e frenare esercitando sempre maggiore pressione.

Impostazione della misura (fig. E)

Premere verso il basso e tenere premuta la manopola di regolazione (8) e contemporaneamente spingere lo stivaletto fino a raggiungere la misura desiderata.

Lo stivaletto deve bloccarsi con uno scatto udibile. La freccia sullo stivaletto mostra la taglia corrispondente (9) sul telaio.

Impostazione della larghezza (fig. F)

Allentare la vite nella parte inferiore del pattino con le chiavi a brugola in dotazione ruotando nella direzione della freccia.

Adeguare la larghezza spingendo lo stivaletto in base alle proprie esigenze.

Infine serrare nuovamente la vite.

Indossare i pattini

Preparazione dei pattini dopo la consegna

Importante! Prestare attenzione al corretto posizionamento dei pattini.

Lo stivaletto esterno non deve deformarsi quando si chiude il dispositivo di chiusura rapida. Non chiudere tale dispositivo con violenza.

Nel caso in cui lo stivaletto esterno sia deformato, ciò significa che non è stata applicata una tensione corretta oppure che sono stati acquistati pattini in linea di una misura errata.

1. Indossare i pattini in linea utilizzando l'apposito ausilio (7) (fig. J).
2. Stringere i lacci.
3. Chiudere la fascetta con velcro.
4. Infilare il cinturino di regolazione nell'apposita apertura sotto il blocco per il cinturino e applicare la tensione corretta (fig. K).

Avviso! Per trovare la tensione giusta per il proprio piede, tirare verso l'alto il blocco per il cinturino e spostare il cinturino nella posizione più adatta.

1. Chiudere il dispositivo di chiusura rapida ("CLIC").

Rimuovere i pattini

1. Spingere il meccanismo di ritenuta scorrevole (3) del dispositivo di chiusura rapida (4) nella direzione della freccia e aprire il dispositivo (fig. G).

2. Spingere il blocco per il cinturino (2) ed estrarre il cinturino (1) dall'apertura del blocco (fig. H).

3. Aprire la fascetta con velcro (5) (fig. 1).

4. Aprire i lacci (6).

Manutenzione

Sostituzione del freno (fig. L)

Avviso:

I freni usurati non funzionano in modo corretto.

Un angolo di oltre 40 gradi tra telaio e pavimento indica che i freni sono consumati. Quando la distanza tra il freno e il pavimento diventa troppo elevata (>17 mm), il freno deve essere sostituito.

• Svitare la vite del freno (3) del pattino in linea con le chiavi a brugola in dotazione.
• Estrarre la vite del freno e rimuovere il blocco del freno (1) dal relativo supporto (2).
• Fissare il nuovo blocco del freno con le apposite viti nel supporto.

Sostituzione delle rotelle (fig. M) Importante!

• Fare riferimento al capitolo "Dati tecnici":
  Le rotelle di diametro diverso possono alterare le caratteristiche del pattino e, in determinate condizioni, possono mettere in pericolo l'utente. Si consiglia di non utilizzare le rotelle che non possono essere inserite senza problemi. Non inserire rotelle più grandi di quelle originali fornite con i pattini a rotelle.

- Fare attenzione a quanto segue per le viti dell'asse:

Dopo aver allentato la giunzione con i bulloni è necessario applicare nuovamente la vernice di fissaggio sul filetto delle viti.

Si consiglia di applicarla sempre come misura cautelativa.

La vernice di fissaggio è reperibile nei negozi di articoli per il fai da te o nei negozi specializzati.

Le rotelle si usurano. Questa usura dipende da molti fattori, come ad esempio lo stile di pattinaggio, la superficie, l'altezza e il peso dell'utente, le condizioni meteo, il materiale delle rotelle e la loro durezza. Perciò è necessario sostituirle regolarmente.

• Svitare le viti dell'asse (2) del pattino in linea con le chiavi a brugola in dotazione (1).
• Rimuovere le viti dall'asse e togliere la rotella (3).
• Inserire la nuova rotella nel telaio e fissarla con le viti dell'asse.

Dopo la sostituzione:

Se dopo la sostituzione la rotella tende a scivolare lateralmente o tocca il telaio, consigliamo di non usare quella rotella. Assicurarsi che le viti siano ancora salde dopo i primi minuti di utilizzo del pattino e che non si siano allentate o sbloccate.

Serrare singolarmente ogni singola rotella per assicurarsi che girino in modo silenzioso e senza alcun rumore dei cuscinetti.

Importante!

Le rotelle nuove aumentano l'altezza dei pattini in linea. Ciò significa che si modificano anche la distanza da terra e le proprietà di frenata. È quindi necessario regolare il freno o sostituirlo.

Sostituzione del cuscinetto a sfera (fig. N / O)

Avviso:

La qualità del cuscinetto a sfera e la sua manutenzione sono essenziali per il perfetto funzionamento dei pattini in linea.

• Rimuovere la rotella (1) come descritto nel paragrafo "Sostituzione delle rotelle".
• Posizionare la chiave a brugola (con impugnatura) con il dispositivo aggiuntivo sul distanziatore (2) e spingerlo fuori. Rimuovere il cuscinetto (3).
• Estrarre l'altro cuscinetto facendo forza con una chiave a brugola.
• Inserire un nuovo cuscinetto. Far girare la rotella, inserire il distanziatore e inserire infine un secondo nuovo cuscinetto.

- Fissare nuovamente la rotella, come descritto nel paragrafo "Sostituzione delle rotelle", sul telaio.

Manutenzione, conservazione

I pattini in linea sono dispositivi tecnici per lo sport e il tempo libero e si usurano a seconda delle capacità e dello stile di chi li utilizza.

Dopo l'uso dei pattini in linea, consigliamo di effettuare una pulitura e asciugatura completa dei pattini.

Rimuovere sassolini o altri oggetti che potrebbero essere rimasti incastrati nelle rotelle.

Eliminare gli angoli appuntiti che potrebbero essersi formati durante l'uso. Conservare i pattini sempre in un luogo asciutto.

• Dopo l'uso è consigliabile pulire i cuscinetti a sfera con un panno asciutto. I cuscinetti a sfera umidi o bagnati devono essere asciugati con un panno pulito. Lubrificare esternamente i cuscinetti con un prodotto apposito per evitare la formazione di ruggine.
• I cuscinetti in genere sono chiusi e non possono essere lubrificati internamente. I cuscinetti a sfera usurati devono essere sostituiti.

Risoluzione dei problemi

• Le rotelle o i cuscinetti sono rumorosi Smontare le rotelle dal telaio, rimuoverle e pulire il cuscinetto a sfera con un panno asciutto.
  • Le rotelle si usurano rapidamente

Le superfici lisce prolungano la durata delle rotelle. Utilizzare rotelle più dure per un utilizzo dei pattini su superfici più dure o in condizioni difficili.
Le superfici lisce prolungano la durata delle rotelle. Utilizzare rotelle più dure per un utilizzo dei pattini su superfici più dure o in condizioni difficili.
• Le rotelle si bloccano

Non serrare eccessivamente le viti dell'asse.

- Il pattino tende verso sinistra o verso destra

Questo problema può dipendere dall'utente. Sostituire le rotelle che presentano usura da un solo lato.

- Il freno non funziona correttamente Sostituire il freno quando l'angolo tra freno e pavimento è superiore a 40 gradi, ovvero quando la distanza tra blocco del freno e pavimento è troppo elevata (>17 mm). I freni arrotondati devono essere sostituiti con freni nuovi.

- Problemi di frenata

Mantenere sempre una distanza adeguata. Quanto più elevata è la velocità dell'utente, tanto maggiore sarà lo spazio di frenata necessario. Assicurarsi di aver appreso le tecniche di frenata ed esercitarsi su superfici piatte.

• Le caviglie ruotano spesso

Stringere adeguatamente i lacci.

- Problemi della base del piede

In genere non si è abituati a questo tipo di movimenti. Controllare le zone che causano problemi e regolare nuovamente i pattini in linea.

Provare ad indossare calze spesse.

Smaltimento

Smaltire l'articolo e i materiali dell'imballaggio in conformità con le direttive locali in vigore. I materiali di imballaggio, come ad esempio le pellicole, non devono essere alla portata dei bambini. Conservare i materiali di imballaggio in un luogo non raggiungibile per i bambini.

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza

Questo prodotto è stato fabbricato con grande attenzione e sottoposto a costanti controlli.

La garanzia è di tre anni dalla data d'acquisto. Conservi lo scontrino fiscale.

La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.

Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunicazione con noi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vostre esigenze specifiche.

Il periodo di garanzia non viene prolungato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso vale anche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN: 292778

CH Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.,

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]
