IAN 306975 - Schlittschuh CRIVIT - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG IAN 306975 CRIVIT

• Inhaltsverzeichnis/Table des matières/Indice/Contents Lieferumfang/Teilebezeichnung p. 5
• Technische Daten p. 5
• Bestimmungsgemäße Verwendung HeiQ p. 5

• Fresh Tech p. 21
• Safety information p. 21
• Tips for skating p. 22
• Putting skates on p. 22
• - 23 Taking skates off p. 23
• Maintenance p. 23
• - 24 Storage, cleaning p. 24
• Error management p. 24
• Disposal p. 24

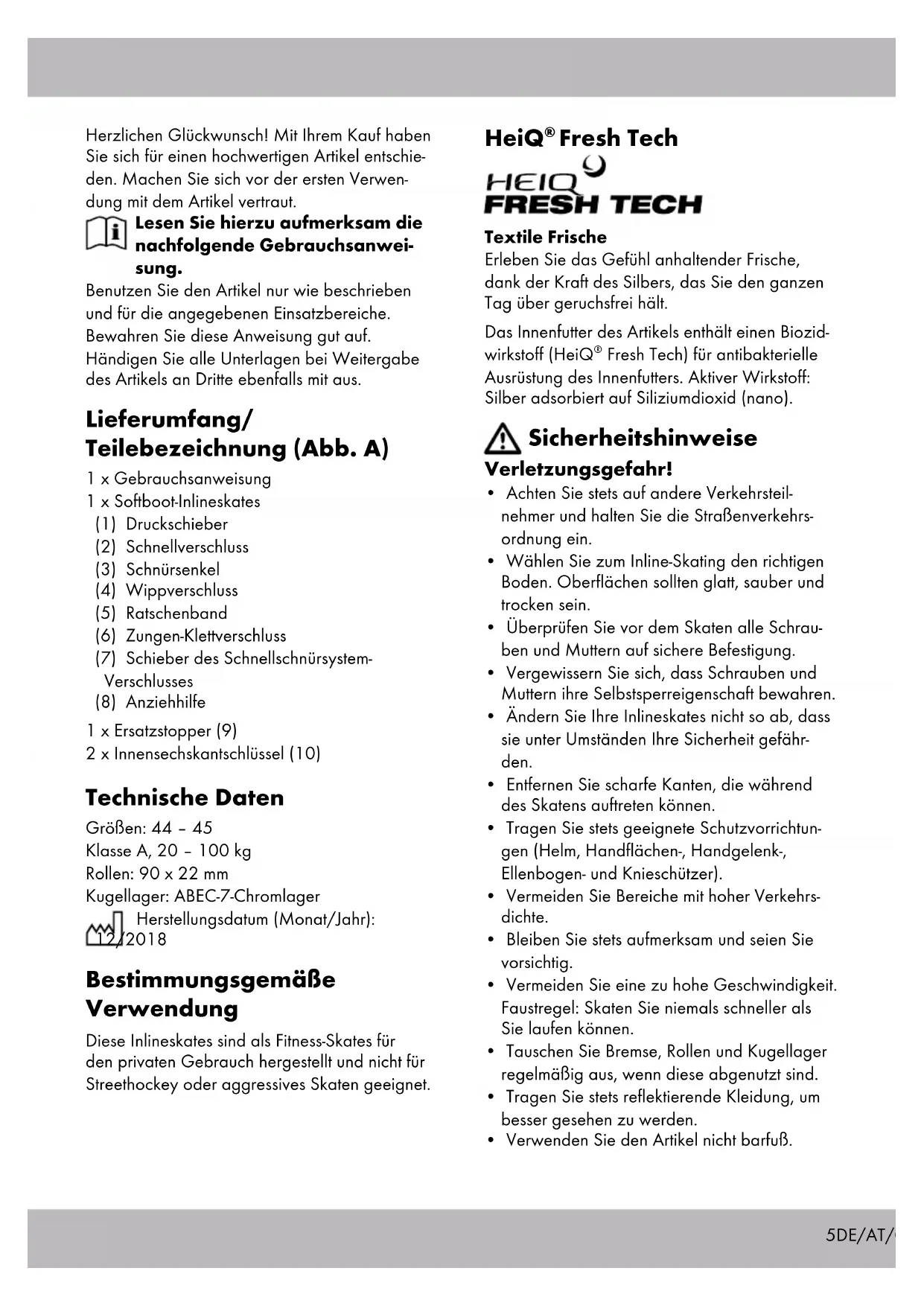

• Notes on the guarantee and service handling DE/AT/CH Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschie- den. Machen Sie sich vor der ersten Verwen- dung mit dem Artikel vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanwei- sung. Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus. Lieferumfang/ Teilebezeichnung (Abb. A) 1 x Gebrauchsanweisung 1 x Softboot-Inlineskates (1) Druckschieber (2) Schnellverschluss (3) Schnürsenkel (4) Wippverschluss (5) Ratschenband (6) Zungen-Klettverschluss (7) Schieber des Schnellschnürsystem- Verschlusses (8) Anziehhilfe 1 x Ersatzstopper (9) 2 x Innensechskantschlüssel (10) Technische Daten Größen: 44 – 45 Klasse A, 20 – 100 kg Rollen: 90 x 22 mm Kugellager: ABEC-7-Chromlager Herstellungsdatum (Monat/Jahr): 12/2018 Bestimmungsgemäße Verwendung Diese Inlineskates sind als Fitness-Skates für den privaten Gebrauch hergestellt und nicht für Streethockey oder aggressives Skaten geeignet. HeiQ p. 255

Fresh Tech Textile Frische Erleben Sie das Gefühl anhaltender Frische, dank der Kraft des Silbers, das Sie den ganzen Tag über geruchsfrei hält. Das Innenfutter des Artikels enthält einen Biozid- wirkstoff (HeiQ

Fresh Tech) für antibakterielle Ausrüstung des Innenfutters. Aktiver Wirkstoff: Silber adsorbiert auf Siliziumdioxid (nano). Sicherheitshinweise Verletzungsgefahr!

• Achten Sie stets auf andere Verkehrsteil- nehmer und halten Sie die Straßenverkehrs- ordnung ein.

• Wählen Sie zum Inline-Skating den richtigen Boden. Oberflächen sollten glatt, sauber und trocken sein.

• Überprüfen Sie vor dem Skaten alle Schrau- ben und Muttern auf sichere Befestigung.

• Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.

• Ändern Sie Ihre Inlineskates nicht so ab, dass sie unter Umständen Ihre Sicherheit gefähr- den.

• Entfernen Sie scharfe Kanten, die während des Skatens auftreten können.

• Tragen Sie stets geeignete Schutzvorrichtun- gen (Helm, Handflächen-, Handgelenk-, Ellenbogen- und Knieschützer).

• Vermeiden Sie Bereiche mit hoher Verkehrs- dichte.

• Bleiben Sie stets aufmerksam und seien Sie vorsichtig.

• Vermeiden Sie eine zu hohe Geschwindigkeit. Faustregel: Skaten Sie niemals schneller als Sie laufen können.

• Tauschen Sie Bremse, Rollen und Kugellager regelmäßig aus, wenn diese abgenutzt sind.

• Tragen Sie stets reflektierende Kleidung, um besser gesehen zu werden.

• Verwenden Sie den Artikel nicht barfuß.6 DE/AT/CH Vermeidung von Sachschäden!

• Pflegen Sie Ihre Inlineskates.

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen. Tipps zum Skaten Hinweis: Wir empfehlen das Skaten in Skate- Parks sowie einen Skate-Kurs mit Lehrer. Erstes Üben Ausgangsstellung: Füße schulterbreit auseinander stellen, leicht in die Knie gehen, um Rückwärtsstürze zu ver- hindern. Beschleunigen: Beginnen Sie als Anfänger mit kleinen Schritten mit nach außen gerichteten Fußspitzen schräg nach vorn. Rollen: Wenn Sie ein paar Schritte hintereinander machen, haben Sie anschließend genug Schwung, um beide Skates nebeneinander zu stellen und zu rollen. Gehen Sie dabei leicht in die Knie. Falltechnik Wichtig! Üben Sie das Fallen auf die Schutz- ausrüstung zuerst ohne Inlineskates auf weicher Unterlage. Versuchen Sie Stürze immer vorwärts abzufangen, nie rückwärts! Lassen Sie sich auf die Knieschoner fallen. Fangen Sie den Sturz anschließend mit Ellenbo- gen- und Handflächenschützern ab. Spreizen Sie dabei die Finger, um Verletzungen zu vermeiden. Beherrschen von Kurven Bei geringem Tempo: Gewicht verlagern wie beim Fahrradfahren. Verlagern Sie Ihr Gewicht für eine Linkskurve auf den linken Fuß, für eine Rechtskurve auf den rechten Fuß. Bei hohem Tempo: Übersetzen wie beim Schlittschuhlaufen (Abb. B). Bremstechniken Hinweis: Üben Sie die unterschiedlichen Bremstechniken auf einer ebenen Ober- fläche ohne Verkehr und ohne Fußgän- ger. Vermeiden Sie Gefälle, bis Sie die Bremstechniken beherrschen. Fersenbremse (Abb. C): Wenn Ihre Inlineskates mit Bremsen ausgestattet sind, denken Sie daran, diese zu benutzen. Heben Sie die Spitze des Skates, an dem die Bremse montiert ist, leicht an und drücken Sie die Bremse auf den Boden. Verlagern Sie Ihr Gewicht leicht nach vorn und beugen Sie die Knie. Die Bremswirkung kann verstärkt werden, wenn Sie die Knie stärker beu- gen und Ihr Gewicht weiter nach vorn verlegen, während Sie gleichzeitig den Druck auf Ihren bremsenden Skate verstärken. T-Bremse (Abb. D): Falls Ihre Inlineskates nicht mit einer Bremse ausgestattet sind oder Sie die Bremse abmontiert haben, empfehlen wir Ihnen den Einsatz der „T-Stop-Technik“– diese ist jedoch nur für fort- geschrittene Skater geeignet! Beim Einsatz der „T-Stop-Technik“ verlagern Sie Ihr gesamtes Gewicht auf einen Fuß. Bewegen Sie jetzt den anderen Fuß hinter den ersten und setzen Sie ihn im rechten Winkel dahinter. Verlagern Sie anschließend Ihr Gewicht von vorn auf die Innenseite der Rollen Ihres hinteren Skates und bremsen Sie mit zunehmendem Druck. Anziehen Vom Auslieferungszustand zum Anziehen vorbereiten Wichtig! Achten Sie auf einen/den korrekten Sitz Ihrer Inlineskates. Der Außenstiefel sollte sich beim Schließen des Schnell- verschlusses nicht verformen. Schließen Sie den Schnellverschluss nicht mit Gewalt.

1. Drücken Sie den Druckschieber (1) des

Schnellverschlusses (2) in Pfeilrichtung hinein und öffnen Sie den Schnellverschluss (siehe Abb. E).7DE/AT/CH Wartung Austausch der Bremse (Abb. M) Hinweis: Abgenutzte Bremsen funktio- nieren nicht ordnungsgemäß. Ein Winkel von mehr als 40 Grad zwi- schen Rahmen und Oberfläche ist ein Hinweis auf abgenutzte Bremsen. Wenn der Abstand zwischen Brems- klotz und Boden zu groß wird (>17 mm), muss der Bremsklotz ausgetauscht werden.

• Schrauben Sie die Bremsklotzschraube (13) des Inlineskates mit den beigelegten Innen- sechskantschlüsseln ab.

• Ziehen Sie die Bremsklotzschrauben heraus und entfernen Sie den Bremsklotz vom Brems- klotzhalter (12).

• Befestigen Sie den neuen Bremsklotz (9) mit den Bremsklotzschrauben wieder fest am Bremsklotzhalter. Austausch der Rollen (Abb. N) Wichtig!

• Beachten Sie das Kapitel „Technische Daten“: Rollen, die einen anderen Durch- messer haben, können die Fahr- eigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen. Bitte daher nicht verwenden, wenn sich die Rollen nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen der Inline- skates.

• Bitte beachten Sie Folgendes für die Achsschrauben: Nach Lösen der Schraubverbindung müssen Sie wieder Selbstsicherungs- lack auf das Gewinde der Schrauben auftragen! Wir empfehlen, dieses als Vorsichts- maßnahme immer zu befolgen. Selbstsicherungslack ist in Baumärk- ten oder im Fachhandel erhältlich.

2. Drücken Sie den Wippverschluss (4) und

ziehen Sie das Ratschenband (5) aus der Öffnung des Wippverschlusses (siehe Abb. F).

3. Öffnen Sie den Zungen-Klettverschluss (6)

4. Stellen Sie den Schieber des Schnellschnür-

system-Verschlusses (7) auf OPEN und lockern Sie das Schnellschnürsystem (Abb. H).

5. Ziehen Sie die Inlineskates mit Hilfe der An-

ziehhilfen (8) an (Abb. I).

6. Ziehen Sie die Schnürsenkel (3) hinter der

Lasche hervor und ziehen Sie sie straff nach oben (Abb. J). Ziehen Sie dabei abwechselnd an den Schnürsenkeln (3).

7. Arretieren Sie den Schnellschnürsystem-

Verschluss (7)indem Sie den Schieber des Schnellschnürsystem-Verschlusses auf CLOSE schieben (Abb. K).

8. Binden Sie aus beiden Enden des Schnür-

senkels eine Schleife und stecken Sie diese zurück hinter die Lasche.

9. Schließen Sie den Zungen-Klettverschluss (6).

10. Schieben Sie das Ratschenband in die

vorgesehene Öffnung unter den Wippver- schluss und stellen Sie die für Sie richtige Spannung ein (Abb. L). Hinweis! Um die richtige Spannung für Ihren Fuß zu finden, halten Sie den Wippverschluss gedrückt und bewegen Sie das Ratschenband in die für Sie rich- tige Position.

11. Schließen Sie den Schnellverschluss

(„KLICK“). Ausziehen

1. Drücken Sie den Druckschieber (1) des

Schnellverschlusses (2) in Pfeilrichtung hinein und öffnen Sie den Schnellverschluss (siehe Abb. E).

2. Drücken Sie den Wippverschluss (4) und

ziehen Sie das Ratschenband (5) aus der Öffnung des Wippverschlusses (siehe Abb. F).

3. Öffnen Sie den Zungen-Klettverschluss (6)

4. Stellen Sie den Schieber des Schnellschnür-

system-Verschlusses (7) auf OPEN und loc- kern Sie das Schnellschnürsystem (Abb. H).8 DE/AT/CH

• Drücken Sie das andere Lager durch Druck mit einem Innensechskantschlüssel heraus.

• Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.

• Befestigen Sie die Rolle wieder, wie im Absatz „Austausch der Rollen“ beschrieben, am Rahmen. Lagerung, Reinigung Inlineskates sind technische Sport- und Freizeit- geräte und nutzen sich daher je nach Können und Stil des Skatens ab. Nach Gebrauch Ihrer Inlineskates empfehlen wir gründliches Reinigen und Trocknen der Inlineskates. Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Beseitigen Sie scharfe Kanten, die sich eventuell beim Skaten gebildet haben. Bewahren Sie Ihre Inlineskates stets an einem trockenen Ort auf.

• Nach dem Skaten sollten Sie Ihre Kugellager mit einem trockenen Tuch reinigen. Nasse oder feuchte Kugella- ger müssen mit einem sauberen Tuch getrocknet werden. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbil- dung zu vermeiden.

• Lager sind in der Regel geschlossen und können von innen nicht ge- schmiert werden. Abgenutzte Kugel- lager müssen ausgetauscht werden. Fehlerbeseitigung

• Rollen oder Kugellager laufen ge- räuschvoll Montieren Sie die Rolle vom Rahmen ab, nehmen Sie sie heraus und reinigen Sie die Kugellager mit einem trockenen Tuch.

• Rollen nutzen sich schnell ab Glatte Oberflächen verlängern die Lebens- dauer der Rollen. Probieren Sie härtere Rollen für härtere Oberflächen und Nutzung unter erschwerten Bedingungen. Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren abhängig, wie zum Beispiel vom Stil des Skatens, vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedin- gungen, dem Material der Rollen und von deren Härte. Daher ist es notwendig, sie gelegentlich auszutauschen.

1. Schrauben Sie die Achsschrauben (15) des

Inlineskates mithilfe der Innensechskantschlüs- sel aus dem Rahmen (14).

2. Ziehen Sie die Achsschrauben heraus und

entfernen Sie die Rolle (16).

3. Bauen Sie die neue Rolle wieder in den

Rahmen ein und befestigen Sie sie mit den Achsschrauben. Nach dem Austausch: Wenn nach dem Austausch die Rolle seitlich schleift oder am Umfang den Rahmen berührt, bitte die Rolle nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat. Spannen Sie die Rollen einzeln noch einmal, um sicherzustellen, dass sie ruhig laufen und keine Geräusche von den Lagern kommen. Wichtig! Neue Rollen erhöhen die Inlineskates insgesamt. Damit ändert sich der Ab- stand zum Boden und somit auch die Bremseigenschaften. Passen Sie aus diesem Grund den Bremsklotz an oder tauschen Sie ihn aus. Austausch der Kugellager (Abb. O / P) Hinweis: Die Qualität der Kugellager und ihre Wartung sind für den ruhigen Lauf Ihrer Inlineskates entscheidend.

• Bauen Sie die Rolle (16), wie im Abschnitt „Austausch der Rollen“ beschrieben, aus.

• Positionieren Sie den Sechskantschlüssel (mit Griff) mit der extra Vorrichtung über dem Abstandshalter (17) und drücken Sie den Ab- standshalter heraus. Nehmen Sie das Lager (18) heraus.9 Hinweise zur Garantie und Serviceabwicklung Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufda- tum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikati- onsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungs- rechte, werden durch diese Garantie nicht eingeschränkt. Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Repa- raturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Repara- turen sind kostenpflichtig. IAN: 306975 Service Deutschland Tel.: 0800-5435111 E-Mail: deltasport@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: deltasport@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: deltasport@lidl.ch DE/AT/CH

• Rollen blockieren Ziehen Sie die Achsschrauben nicht zu fest an.

• Skate zieht nach links oder rechts Dies kann vom Benutzer selbst abhängig sein. Tauschen Sie Rollen aus, die einseitige Abnutzung aufweisen.

• Die Bremse funktioniert nicht richtig Tauschen Sie die Bremse aus, wenn der Winkel zwischen Bremse und Boden mehr als 40 Grad beträgt, d. h. wenn der Abstand zwischen Bremsklotz und Boden zu groß wird (>17 mm). Abgerundete Bremsen müssen gegen neue ausgetauscht werden.

• Bremsprobleme Halten Sie stets reichlich Abstand. Je schneller Sie skaten, umso länger wird Ihr Bremsweg. Vergewissern Sie sich, dass Sie die Bremstech- niken verstehen und üben Sie sie auf ebenem Gelände.

• Die Knöchel verdrehen sich häufig Ziehen Sie die Schnürsenkel fest genug an.

Wragekamp 6 • DE-22397 Hamburg GERMANY 12/2018 Delta-Sport-Nr.: HI-4675
