MANUALE UTENTE Mega 59090 D METABO

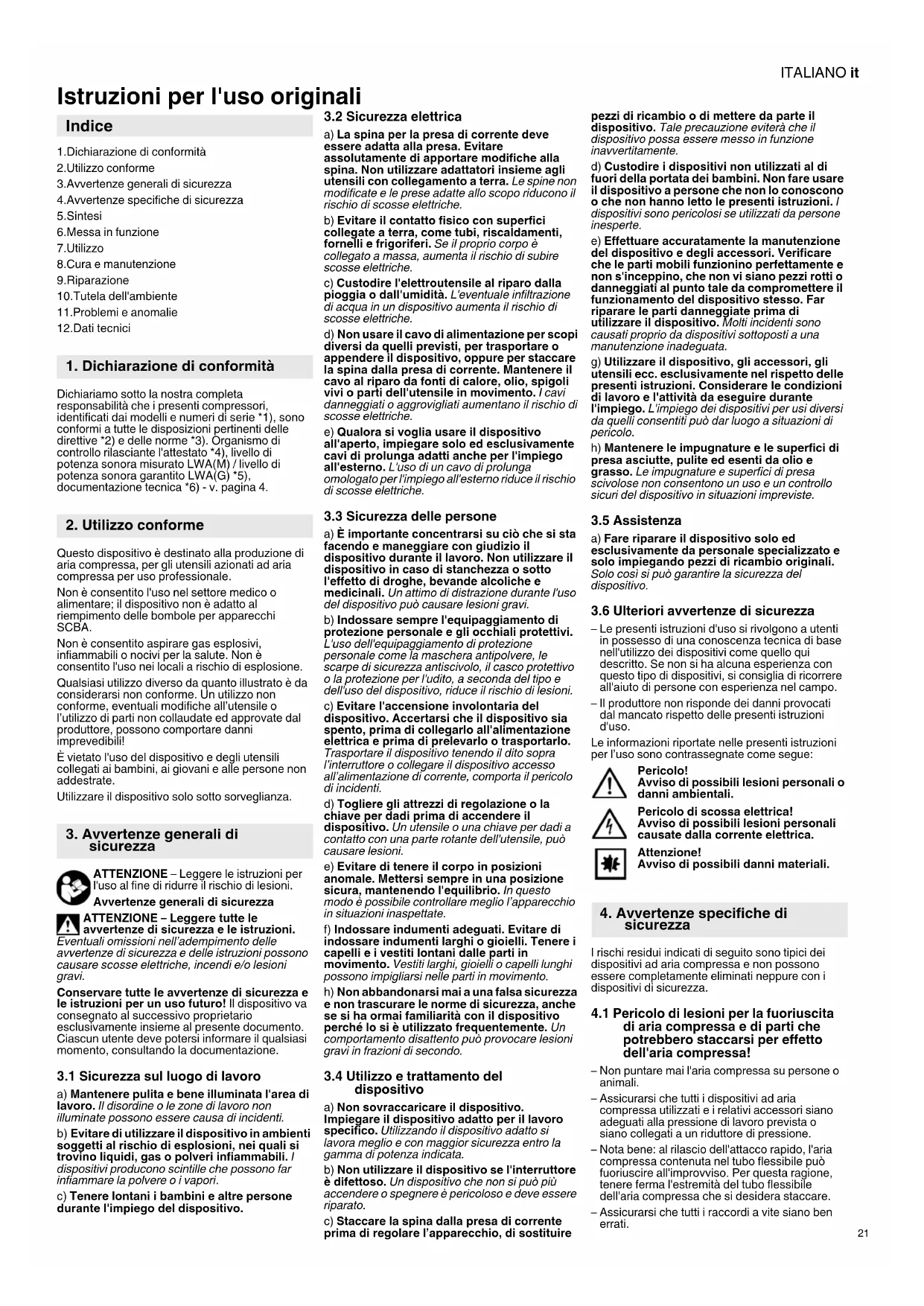

Istruzioni per l'uso originali

Indices

1.Dichiarazione di conformità
2. Utilizzo conforme
3.Avvertenze generali di sicurezza
4.Avertenze specifiche sicurezza
5. Sintesi
6.Messa in funzione
7. Utilizzo
8.Cura e manutenzione
9.Riparazione
10.Tutela dell'ambiente
11.Probleme anomalie
12.Dati tecnici

1. Dichiarazione di conformità

Dichiariamo molto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeri di series 1 ), sono conformi a tutte le dispositionsi pertinenti delle direttive 2 e delle norme 3 . Organismo di controllo rilasciente l'attestato 4 , livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) 5 , documentazione tecnia 6 - v. pagna 4.

2. Utilizzo conforme

Questo dispositivo è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale.

Non è consentito l'uso nel settore medico o alimentare; il dispositivo non è adatto al riempimento delle bombole per apparecchi SCBA.

Non è consentito aspirare gas esplosivi, infiammabili o nocivi per la salute. Non è consentito l'uso nei locali a rischio di esplosione.

Qualsiasi utilizzato diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all'utensile o l'utilizzo di parti non collaudate ed APPROVA del produttore, possono comprare danni imprevedibili!

É vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate.

Utilizzare il dispositivo solo sotto sorveglianza.

3. Avvertenze generali di sicurezza

ATTENZIONE - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

Avvertenze generali di sicurezza

ITTENZIONE - Leggere tutte les vertenze di sicurezza e le istri

Eventuali omissionsi nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro! Il dispositivo va consegnato al successivo propietario escludamente insieme al presente documento. Ciacun utente deve potersi informare il qualsiastimento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate sono essere causa di incidenti.
b) Evitare di utilizzato il dispositivo in ambienti soggetti al rischio di esplizioni, nei quali si trovino liquidi, gas o polveri infiammabili. I dispositivi producono scintille che possono far infiammare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante l'impiego del dispositivo.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insiemeagli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumento il rischio di subire scosse elettriche.
c) Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di aqua in un dispositivo augmente il rischio di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina alla presa di corrente. Mantenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggravativi augmentano il rischio di scosse elettriche.
e) Qualora si voglia usare il dispositorio all'aperto, impiegare solo ed esclusivamente cavi di prolunga adattianche per l'impiogo all'esterno. L'uso di un cavo di prolunga omologato per l'impiogo all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sostil'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso del dispositivo può causare lesioni gravi.
b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'uditto, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni.
c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l'interruttore o collegare il dispositivo accesso all'alimentazione di corrente, comporta il pericolo di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il disposativo. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, vucase lesioni.
e) Evitare di tenere il corpo in positioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare indumente adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani delle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza,anche se hi ormai familarità con il disposito perché lo si è utilizzato frequentemente. Un comportamento disattento cui provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del disposativo

a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzando il dispositivo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata.
b) Non utilizzato il dispositorio se l'interruttore è difettoso. Un dispositivo che non si può accendere o spagnere è pericoloso e delve essere riparato.
c) Staccare la spina alla presa di corrente prima di regolare l'appareccchio, di sostituire

pezzi di ricambio o di mettere da parte il dispositivo. Tale precauzione eviterà che il dispositivo possa essere messo in funzione inavvertitamente.
d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare useare il dispositivo a persone che non lo conoscono o che non hanno fatto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compensatore il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottomosti a una manutenzione inadequata.
g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. escludamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego dei dispositivi per usi diversi da quelli consentiti cui dar luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa ascutiTE, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

3.5 Assistenza

a) Fare riparare il dispositorio solo ed escludamente da personale specializzato e solo impiegando pezzi di ricambio originali. Solo.si si può garantire la sicurezza del dispositorio.

3.6 Ulteriori avventenze di sicurezza

• Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'auto di persona con esperienza nel Campo.
• Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso.

Le informazioni riportate nelle presenti istruzioni per l'uso sono contrassegnate come segue:

Pericolo!

Avviso di possibili lesioni personali o danni ambientali.

Pericolo di scossa elettrica!
Avviso di possibili lesioni personali
causate alla corrente elettrica.

Attenzione!

Avviso di possibili danni materiali.

4. Avvertenze specifiche di sicurezza

I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non possono essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesions per la fuoriuscita di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa!

Non puntare mai l'aria compressa su persono o animali.
- Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione.
- Nota bene: al rilascio dell'attacco rapido, l'aria compressa contenta nel tubo flessibile più fuoriuscire all'improvviso. Per esta ragione, tenere ferma l'estremità del tubo flessibile dell'aria compressa che si desidera staccare.
- Assicurarsi che tutti i raccordi a vite siano ben errati.

ITALIANOit

Non riparare personalmente l'apparecchio! Solo il personale technique cui riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.

4.2 Pericolo di aria compressa contente olio!

• Utilizzare aria compressa contente olio, esquisvamente per gli utensili ad aria compressa appositamente predisistosti.
  Nonutilizzare un tubo flessibile per aria compressa contente olio con utensili ad aria compressa non predisposti per l'uso di aria compressa contente olio.
  Non gonfiare con aria compressa contente olio le gomme delle autovetture o altro.

4.3 Pericolo di ustione sulle superfici delle parti a contatto con l'aria compressa!

• Far raffreddare il dispositoso prima degli interventi di manutenzione.

4.4 Pericolo di lesions e di schiacciamento per effetto delle parti mobili!

Non mettere in funzione il dispositorio se non sono montati i sistemi di protezione previsti.
- Ricordare che il dispositorio si accende automaticamente al raggiungimento della pressione minima! - Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sa scollegato alla rete elettrica.
- Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del disposativo.

4.5 Pericolo causato da protezione personale insufficiente!

• Indossare le protezioni acustiche.
• Indossare gli occhiali protettivi.
• Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi.
• Indossare indumenti da lavoro adeguati.
• Indossare calzature antiscivolo.

4.6 Pericolo causato da eventuali difetti del dispositorio!

• Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.
• Controllare sempre l'integrità del dispositorio prima del funzionamento: Prima di continuare ad utilizzare l'apparecchio, occorre ispezionare accuratamente i dispositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Un appearecchio danneggiato potra essere riutilizzato soltanto dopo che è stato riparato a regola d'arte.
• Verificare che le parti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il correto funzionamento dell'elettroutensile.
• I dispositivi di protezione o i componenti eventualmente dannegliati devono essere adegatamente riparati o sostituti da un'officina specializzata e riconosciuta.

4.7 Ulteriori avverenze di sicurezza

-Osservare in particolare leindicazioni specifiche di sicurezzacontainute nei varicapitoli.
- Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfortunistica, relative all'utilizzo di compressori e utensili ad aria compressa.
-Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza.
- Durante l'uso e lo stoccaggio del dispositivo, tenere conto del fatto che la fuoruscita di condensa e di altri mezzi d'esercizioioso

inquinare l'area circostante e nuocere all'ambiente.
- Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.8 Simboli sul dispositorio (secondo il modello)

Leggere le istruzioni per l'uso.

Avviso di pericolodi lesioni personali in seguito al contatto con parti roventi.

Indossare gli occhiali protettivi.

Avviso di pericolò di avvio automatico.

Avviso di pericololo per tensione elettrica.

Livello di potenza sonora garantito.

Attenzione al senso di rotazione.

4.9 Dispositivi di sicurezza

Valvola di sicurezza

La valvola di sicurezza (4) a molla si innesca se viene superata la massima pressione consentita.

5. Sintesi

Vedere pagina 2.

1 Compressore
2 Serbatoio a pressione
3 Scarico condensa

4 Val vola di sicurezza

5 Manometro pressione di regolazione
6 Regolatore di pressione
7 Manometro pressione caldaia
8 Interrupttore ON/OFF
9 Filtr delia/ scatola del filtro dellaria

10 Tappo a vite dell'olio
11 Tubo di livello dell'olio
12 Vite di scarico dell'olio *
13 Attacco aria compressa (attacco rapito, non premontato), aria compressa non regolata
14 Griglia di protezione per cinghia trapezoidale
15 Maniglia di trasporto *
16 Avvolgimento cavo
17 Riduttore di pressione del filtro
18 Oliatore ad aria compressa
19 Attacco per aria compressa (attacco rapido), aria compressa regolata, filtrata, esente da olio
20 Attacco per aria compressa (attacco rapido), aria compressa regolata, filtrata, contenente olio
* secondo il modello e l'equipaggiamento

6. Messa in funzione

6.1 Assemblaggio (secondo il modello)

1. Montare le ruote come illustrato (figura A, pagina 3).
2. Montare il raccordo dell'aria compressa (13) come illustrato (figura B, pagina 3).

6.2 Controllo dello scarico della condensa

Assicurarsi che lo scarico della condensa (3) si a chiuso.

6.3 Controllo del livello dell'olio

Controllare il livello dell'olio del compressore sul tubo di livello (11). Se necessario, rabbocare olio sono a meta del tubo di livello (11). Per la qualita dell'olio, consultare il capitolo 12. Dati tecnici.

1. Svitare il tappo a vite dell'olio (10).

2. Versare olio fino a metà del tubo di livello (11) o fino alla taccà.

3. Riapplicare it tappo a vite dell'olio (10).

6.4 Riempimento olio pneumatico

Figura C, pagina 3.

1. Apire l'oliatore ad aria compressa (18).
2. Riempire con olio pneumatico: il livello dell'olio deve essere compreso tra le due tacche.
3. Richiudere l'oliatore ad aria compressa (18) avvitandolo.

6.5 Installazione

Il luogo d'installazione del dispositove devesodisfare i seguenti requisiti:

• essere asciutto e protetto dal gelo;
• avere un sogtofondo stabile, orizzontale e piano.

Pericolo!

Un'installazione errata cui cause incidenti gravi.

• Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare.
• I dispositivi di sicurezza e gli organi di lavoro devono essere sempre facilemente accessibili.
  Non posare il dispositivo sul fianco. Puo fuoriuscire dell'olio!

6.6 Trasporto

Non posare il dispositivo sul fianco. Può fuoriuscire dell'olio!
Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (15).

7. Utilizzo

7.1 Allacciamento alla rete

Pericolo! Tensione elettrica.

Utilizzare l'utensile elettrico solamente in un ambiente asciutto.

Collegare l'apparecchio esclusivamente a una fonte di corrente elettrica con les seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegiate a terra e controllate; la protezione deve essere conforme ai dati tecnici.

Posare il cavo di alimentazione in modo tale che non sua causa di disturbo e non possa essere danneggiato durante il lavoro.

Verificare agli volta che il dispositivo sia spento, prima di collegare il connetto alla presa.

Proteggere il cavo di alimentazione dal calorie, dai liquidi aggressivi e dagli spigoli vivi.

Utilizzare solo prolonghe con un diametro adequato (capitolo 12. Dati tecnici).

Utilizzare prolonghe per esterni. Per gli esterni, utilizzato soltanto cavi di prolunga omologati e debitamente contrassegnati.

Non spegnere il compressore scollegando il cavolo alimentazione, ma utilizzato l'interruttore ON/OFF.

Appicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

Nel modello a corrente trifase: allare il senso di rotazione!

Secondo la fase, è possibile che il motore giri nel senso errato. Questo può causare danni al dispositorio. Per esta ragione, verificare il senso di rotazione dopo agli nuovo collegamento. La pulegia del compressore deve girare nella direzione individata alla freccia (sulla griglia di protezione della cinghia trapezoidale (14)).

Se la direzione è errata, occorre invertire le fasi della spina di alimentazione.

1. Estrarre la spina di alimentazione alla presa.
2. Con un cacciavite, invertire le fasi come illustrato (figura D, pagina 3): spingere leggermente l'interruttore con un cacciavite e girarlo di 180^ .

7.2 Produzione di aria compressa

1. Accendere il dispositivo con l'interrutto ON/ OFF (8) e attendere il raggiungimento della massima pressione della caldaia (il compressore si disattiva). La pressione della caldaia viene visualizzata sull'apposito manometro (7).

Attenzione!

La pressione di regolazione impostata non può essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!

1. Impostare la pressione di regolazione sul regolatore di pressione (6). La pressione di regolazione attuale viene visualizzata sull'apposto manometro (5).

2. Collegare il tubo flessibile dell'aria compressa al relativo attacco:

3. Attacco per aria compressa (13) non regolata, non filtrata

4. Attacco per aria compressa (19) regolata, filtrata, esente da olio

5. Attacco per aria compressa (20) regolata, filtrata, contente olio (regolare la quantità d'olio con l'apposita vite (figura E, pagna 3)).

6. Collegare l'utensile ad aria compressa. Ora si suoavorare con l'utensile ad aria compressa.

7. Spegnere il dispositiivo se non si preveDE di continuare a utilizzarlo a breve. Quindi, staccare la spina di alimentazione.
8. Scaricare quotidianamente la condensa del serbatoio a pressione dello scarico della condensa (3).

8. Cura e manutenzione

Pericolo!

Prima di qualsiasi intervento sul dispositivo:

Specnere il dispositivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati.

Far raffreddare il dispositorio e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Dopo agli intervento sul dispositivo:

Riappicare tutti i dispositivi di sicurezza e controllare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositorio o al suo interno.

Gli interventi di manutenzione o riparazione più complessi di quelli descritti nel presente capitolo sono riservati ai tecnici specializzati.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite secondo le prescrizioni, in base all'installazione e al funzionamento del dispositivo.

Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Attenzione!

Sul nuovo compressore (1) verificare le coppie di serraggio delle viti a testa cilindrica (capitolo 12. Dati tecnici) dopo le prime 50 e 250 ore d'esercizio.

Prima di agli inizio lavori

• Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrezza.
• Verificare che i raccordi filettati siano saldamente in sede e, all'occorrezza, riserrarli.
• Controllare l'integrità dei cavi di collegamento e, se necessario, farli sostituire da un technique eletricista.
• Controllare il livello dell'olio nell'oliatore ad aria compressa (18). Rabboccare olio pneumatico all'occorrenza.

Ogni giorno

-Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).

Ogni 50 ore d'esercizio

Pulire il medio dell'aria (9) (figura F, pagina 3).
- Controllare il livello dell'olio del compressore sul tubo di livello (11) e rabboccare all'occorrenza. (Vedere il capitolo 6.)
-Scaricare la condensa dal riduttore di pressione del filtrio (17).
- Pulire o sostituire il filtrlo dell'aria nel ridutto di pressione del filtrlo. (Figura G, pagina 3).
- Controllare la cinghia trapezoidale (figura H, pagnia 3): Svitare la griglia di protezione della cinghia trapezoidale (14). Controllare la cinghia trapezoidale e, se necessario, regolare la tensione o sostitui rla. Per regolare la tensione della cinghia, svitare le quattro viti alla base del motore e spostare il motore. Serrare nuovamente le viti alla base del motore. Rimontare la griglia di protezione della cinghia trapezoidale (14).

Ogni 250 ore d'esercizio

• Pulire il filtrolo dell'aria (9) oppure sostituirlo (figura F, pagina 3).

Ogni 500 ore d'esercizio

• Scaricare completeness l'olio nella vite di scarico (12) e sostituirlo con olio nuovo. (Vedere il capitolo 6.)

Dopo 1000 ore d'esercizio

• Affidare l'ispezione a un'officina specializzata.
  Questo prolunga notevolmente la durata del compressore.

8.3 Conservazione del dispositorio

1. Spagnere il dispositiivo e scollegarlo dall'alimentazione elettrica.
2. Depressurizzare tutti i serbatoi a pressione e gli utensili ad aria compressa collegati.
3. Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).
4. Conservare il dispositivo in modo che non possa essere messo in funzione da persone non autorizzate.
5. Non posare il dispositivo sul fianco. Puo fuoriuscire dell'olio!

Attenzione!

Non conservare l'utensileenza protezione all'aperto o in ambienti umidi.

Per il rischio di gelo

Attenzione!

Il gelo (< 5^) causa danni irreparabili all'appareccchio e agli accessori, poiché essi contengono costamente acqua! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservi al riparo dal gelo.

9. Riparazione

Pericolo!

Le riparazioni di questi dispositivi sono riservate esclusivamente ai tecnici elettriciisti specializzati! Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

10. Tutela dell'ambiente

Pericolo!

La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!

Pericolo!

La condensa del riduttore di pressione del filtro contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!

Pericolo!

Smaltire l'olio easausto del compressore nel rispetto dell'ambiente, presso i centri di raccolta specializzati!

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di machine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottosposti ad un systema di riciclaggio ecocompatible.

11. Probleme anomalie

Pericolo!

Prima di qualsiasi intervento sul dispositosivo: Specnere il dispositosivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositosivo. Assicurarsi che il dispositosivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositosivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettricisti o al centro di assistenza del paese di utilizzo del dispositivo.

Dopo agli intervento sul dispositivo:

Riappicare tutti i dispositivi di sicurezza e contrallare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il disposativo o al suo interno.

Il compressore non si avvia:

Tensione di rete assente.
-Controllare cavo, connetlore, presa fusibile.
Tensione di rete troppo bassa.
- Utilizzare solo prolonghe con un diametro adeguato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolunga. Se il dispositivo è freddo: depressurizzare il serbatoio a pressione.
- Il compressore è stato disattivato mediante estrazione della spina di alimentazione, während era in funzione.
- Spagnere il compressore mediente
l'interrutto ON/OFF (8) eriaccenderlo.
Surriscaldamento del motore, ad esempio per raffreddamento insufficiente (alette di raffreddamento coperte).
- Disattivare il compressore con l'interruttore ON/OFF (8).
Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti.
Riaccendere il compressore con l'interruttore ON/OFF (8).

Il compressore funzionaenza generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa.

• Assicurarsi che lo scarico della condensa (3) sua chiuso.

• Controllare la guarnizione della vite di scarico e sostituirla all'occoronza.

• Mancata tenuta della valvola di non ritorno.

• Far revisionare la valvola di non ritorno presso un'officina specializzata.

L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientamente aperto.
• Apire ulteriormente il regolatore di pressione (6).
• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa.
• Controllare il tubo di raccordo e sostuire le parti eventualmente danneggiate.

ITALIANOit

12. Dati tecnici

Spiegazioni relative ai dati riportati a pagna 3.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.

A = potenza di aspirazione

F = potenza di riempimento

L_eff = effettiva forrita con 180%max. pressione

p = m a x . p V = v o l u m a = n u m e r

z=Numero di cilindri

Nm = coppià di serraggio delle viti a testa

Cllndrica

n0 =max.regime

P1 =assorbimento di potenza nominale

U = tensione di collegamento

=corrente nominale

F =p r o

IP =tipodi protezione

G =max. lunghezza totale e diametro delle

prolunghe

A=dimensioni(LxPxH)

Tmax =max. temperatura di stoccaggio/di esercizio*

Tmin =min. temperatura di stoccaggio/di esercizio

Olio =quantità e qualità dell'olio per il cambio d'olio (secondo il modello)

m =peso

• = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio).

** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolo ci gelo della condensa nel serbatoio a pressione.

I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarle con altri dispositivi. In base alle condizioni d'impiego, allo stato del dispositivo o degli utensili accessori, il carico effettivo cui risultare superiore o inferiore. Ai fini da una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.

Livello sonoro classe A tipico:

LDA =livello di pressione acustica

Lw =livello di potenza acustica

L_WA(M) =livello di emissione sonora misurato secondo 2000/14/CE

L_WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

KpA, KWA=incertezza

Indossare le protezioni acustiche!

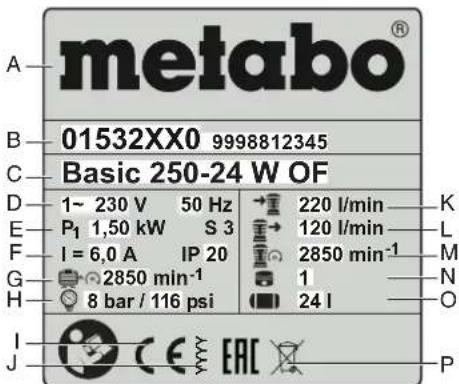

Indicazioni sulla targhetta identificativa:

A Produtlore
B Codice articolo, numero di versione e numero di seriée
C Denominazione dell'utensile
D Tensione di collegamento/frequency
E Assorbimento nominale di potenza
F Corrente nominale/tipo di protezione

G Max.regime
H Max. pressione
Marchio CE - quello dispositorio è conformere alle dirittive UE secondo la dichiarazione di conformità
J. Anno di fabbricazione
K Potenza di aspirazione
L Potenza di riempimento
M Regime compressore
N.Numero di cilindri
Volume caldaia
P. Simbolo smaltimento (cassitolo 10)

e c a l d a i a 0 u s C t e d a r i a

Manual original

Índice

P1 =nimellisottoteho

U =liitantajannite

I =nimellisvirta

F =vah.sulake

IP =sujoausluokka
