MANUALE UTENTE UV 585 OLYMPIA

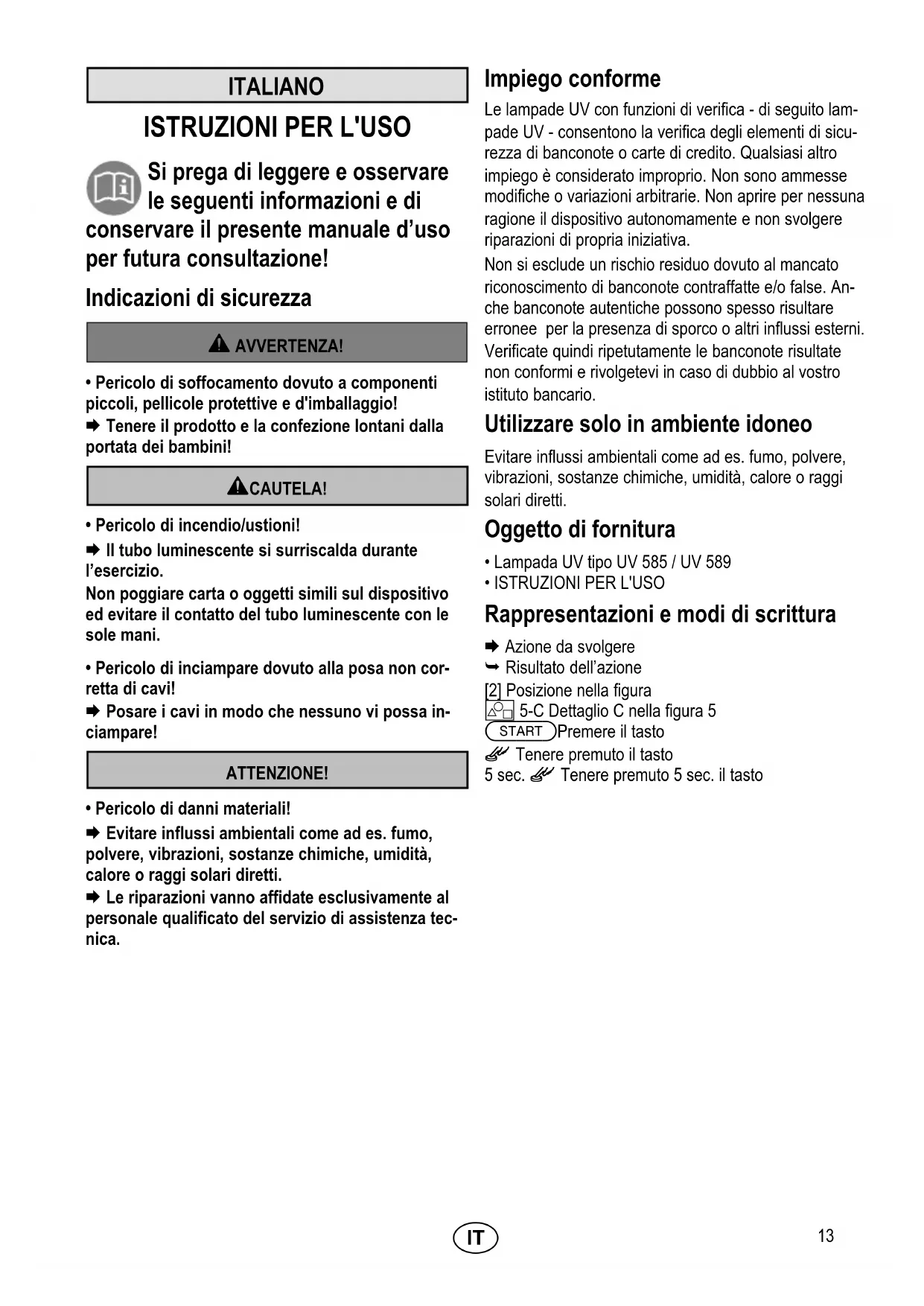

Si prega di leggere e osservare le seguenti informazioni e di conservare il presente manuale d’uso per futura consultazione! Indicazioni di sicurezza AVVERTENZA!

• Pericolo di soffocamento dovuto a componenti piccoli, pellicole protettive e d'imballaggio! Tenere il prodotto e la confezione lontani dalla portata dei bambini! CAUTELA!

• Pericolo di incendio/ustioni! Il tubo luminescente si surriscalda durante l’esercizio. Non poggiare carta o oggetti simili sul dispositivo ed evitare il contatto del tubo luminescente con le sole mani.

• Pericolo di inciampare dovuto alla posa non cor retta di cavi! Posare i cavi in modo che nessuno vi possa in ciampare! ATTENZIONE!

• Pericolo di danni materiali! Evitare influssi ambientali come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti. Le riparazioni vanno affidate esclusivamente al personale qualificato del servizio di assistenza tec nica. Impiego conforme Le lampade UV con funzioni di verifica - di seguito lam pade UV - consentono la verifica degli elementi di sicu rezza di banconote o carte di credito. Qualsiasi altro impiego è considerato improprio. Non sono ammesse modifiche o variazioni arbitrarie. Non aprire per nessuna ragione il dispositivo autonomamente e non svolgere riparazioni di propria iniziativa. Non si esclude un rischio residuo dovuto al mancato riconoscimento di banconote contraffatte e/o false. An che banconote autentiche possono spesso risultare erronee per la presenza di sporco o altri influssi esterni. Verificate quindi ripetutamente le banconote risultate non conformi e rivolgetevi in caso di dubbio al vostro istituto bancario. Utilizzare solo in ambiente idoneo Evitare influssi ambientali come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti. Oggetto di fornitura

• Lampada UV tipo UV 585 / UV 589

• ISTRUZIONI PER L'USO Rappresentazioni e modi di scrittura Azione da svolgere Risultato dell’azione [2] Posizione nella figura 5-C Dettaglio C nella figura 5 START Premere il tasto Tenere premuto il tasto 5 sec. Tenere premuto 5 sec. il tasto14

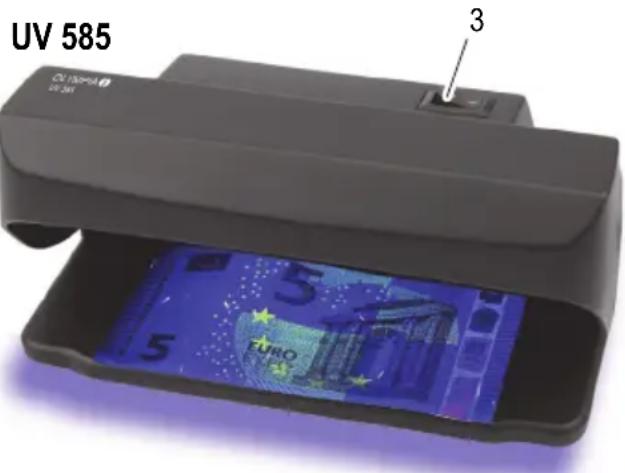

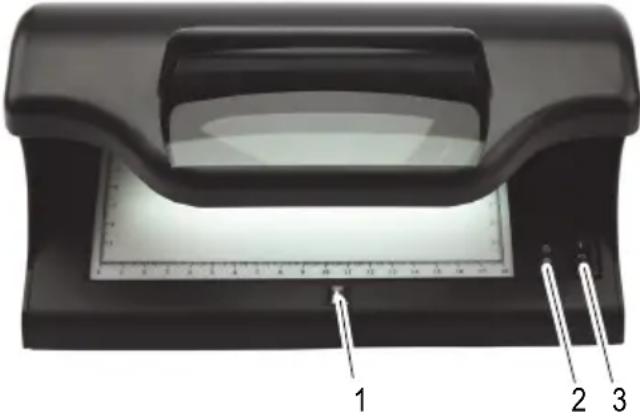

Funzioni Le funzioni disponibili dipendono dal tipo di dispositivo. Luce UV (UV 585, UV589) Le banconote presentano elementi di sicurezza resi evidenti esponendo le banconote alla luce UV. In pre senza di banconote contraffatte, tutti i settori della ban conota evidenziano dei segni e non solo i settori carat terizzati da segni UV incorporati. Introdurre la banconota nel dispositivo. Verificare gli elementi di sicurezza (vedi 1 e 2). Gli elementi di sicurezza incorporati sono chiaramen te rilevabili. Si prega di tenere presente che banconote di vec chia data non si lasciano identificare con certezza come banconote contraffatte per via di influssi esterni resi visibili sotto la luce UV. Magnetismo (UV 589) Le banconote presentano elementi di sicurezza magne tici ottenuti grazie all’impiego di vernice speciale. Questi elementi si lasciano rilevare attraverso la testina di lettu ra magnetica [1]. Introdurre la banconota nel dispositivo. Premere la banconota fortemente sulla testina di lettu ra magnetica [1] e fare scorrere la banconota a destra e a sinistra con movimenti rapidi (vedi 5). Il dispositivo emette un breve segnale acustico appe na vengono rilevati i relativi elementi di sicurezza. Luce bianca (UV 589) Le banconote presentano elementi di sicurezza resi evidenti esponendo le banconote alla luce bianca. Le banconote vere presentano tutti gli elementi di sicurez za descritti nella sezione 6. Portare l’interruttore [2] in avanti. Il dispositivo passa da luce UV a luce bianca. Introdurre la banconota nel dispositivo. Verificare gli elementi di sicurezza esponendo la ban conota a luce bianca (vedi 6). Gli elementi di sicurezza incorporati sono chiaramen te visibili. Lente d’ingrandimento (UV 589) Le banconote presentano elementi di sicurezza resi evidenti osservando le banconote con una lente d’in grandimento. Introdurre la banconota nel dispositivo. Verificare gli elementi di sicurezza (vedi 4). Le microscritte sono ricche di dettagli e sono quindi rese chiaramente visibili. Funzionamento Accensione e spegnimento della lampada UV Accendere e spegnere la lampada UV mediante l’inter ruttore [3]. accendere spegnere UV 589 Portare l’interruttore [2] indietro. Dopo l’accensione, attendere all’incirca un minuto fin ché la lampada raggiunge le condizioni di esercizio otti mali.15

Scollegare il dispositivo dalla rete elettrica non utilizzando l’apparecchio per un periodo prolunga to. Sostituzione della lampada UV (tubo luminescente)

• Scossa elettrica dovuta a contatti nudi! Mettere in funzione il dispositivo solo se la copertura avvolge i contatti in modo sicuro.

• Pericolo di incendio/ustioni! Il tubo luminescente si surriscalda durante l’esercizio. Scollegare il dispositivo dalla corrente elettrica e attendere finché il tubo luminescente risulta raf freddato. Non toccare il tubo luminescente con le sole mani.

• Danni materiali! I tubi luminescenti sono realizzati in materiale fragile e possono pertanto rompersi. Non toccare il tubo luminescente con le sole mani. Utilizzare per la rimozione dei materiali semi mor bidi come ad es. plastica. UV 589 Sollevare con cautela il coperchio di protezione sopra la montatura (ad es. con un oggetto in plastica idoneo). Afferrare il tubo luminescente con due mani, quindi ruotare il tubo luminescente di 90° (¼ di giro) verso di se. La montatura è sbloccata. Estrarre il tubo luminescente. Afferrare il tubo luminescente con due mani, quindi montare il tubo luminescente. Ruotare il tubo luminescente di 90° (¼ di giro) in direzione opposta, allontanandolo da se. Rimontare il coperchio di protezione. UV 585 Sganciare con cautela il coperchio di protezione sopra le montature sollevandolo di circa 2 mm (ad es. con un og getto in plastica idoneo). Estrarre il coperchio di protezione di circa 1,5 cm in fuori. Il coperchio di protezione è rimosso dal rispettivo alloggiamento. Sollevare il coperchio di protezione sopra la montatura con cautela (ad es. con un oggetto in plastica idoneo). La montatura è sbloccata. Estrarre il tubo luminescente. Introdurre un tubo luminescente nuovo. Rimontare dall’esterno il coperchio di protezione sulla montatura. Spingere il coperchio di protezione di circa 1,5 cm in dietro nel rispettivo alloggiamento fino ad avvertire un leg gero ostacolo. Spingere il coperchio di protezione al di là di questo os tacolo esercitando una lieve pressione. Il coperchio di protezione scatta in posizione. Specifiche tecniche Modello UV 585 / UV 589 Potenza 9 W (UV) / 2 x 6 W (UV), 4 W (luce bianca) Lunghezza onde 365 nm Dimensioni 180 x 85 x 78 mm / 265 x 160 x 148 mm Alimentazione elettrica 230 V, 50 Hz Indicazioni per la cura Pulire le superfici dell’involucro con un panno morbido e antipelucchi. Pulire il tubo luminescente UV con alcol e un panno morbido. Non utilizzare detergenti o solventi. Smaltimento Il simbolo qui accanto indica che per legge non è consentito smaltire batterie e apparecchi elettrici e/o elettronici assieme ai normali rifiuti domestici. I materiali d’imballaggio vanno anch’essi smaltiti con formemente alle norme locali. Garanzia Gentile cliente, ci congratuliamo con voi per la scelta di questo appa recchio. In caso di guasto, consegnare l’apparecchio corredato di scontrino di acquisto e confezione originale presso il negozio in cui il prodotto è stato acquistato.16
