MANUALE UTENTE UV 588 OLYMPIA

Si prega di leggere e osservare le seguenti informazioni e di rvarare il presente manuale d'uso tura consulazione!

Indicazioni di sicurezza

AVVERTENZA!

• Pericolo di soffocamento dovuto a componenti piccoli, pellicole protettive e d'imballaggio!
  Tenere il prodotto e la confezione lontani alla portata dei bambini!

ATTENZIONE!

Pericolo di incendio/ustioni!
Il tubo luminescente si surriscalda durante l'esercizio.

Non pogiare carta o oggetti simili sulla lampada LED ed evitare il contatto del tubo luminescente con le sole mani.

• Pericolo di inciampare dovuto alla posa non corretta di cavi!
  Posare i cavi in modo che nessuno vi possa inciampare.

ATTENZIONE!

• Pericolo di danni materiali!
  Evitare un'esposizioneagli influssi ambientali quali ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti.
  Affidare eventuali riparazioni solo a personale specializzato.

Uso conforme

Le lampade UV con funzioni di verifica - di seguito lampade UV - consentono la verifica degli elementi di sicurezza di banconote o carte di credito. Qualsiasi altro impiego è considerato improper. Non sono ammesses modifiche o variazioni arbitrarie. Non aprire per nessuna ragione la lampada UV autonomamente e non svolgere riparazioni di propria iniziativa.

Non si esclude un rischio residuo dovuto al mancato riconoscimento di banconote contraffatte e/o false. Anche banconote autentiche possono spesso risultare erronee per la presenza di sporco o altri influssi esterni. Verificate quindi ripetutamente le banconote risultate non conformi e rivolgetevi in caso di dubbio al vosto istituto bancario.

Contenuto della confezione

UV 586

Lampada UV tipo UV 586
Istruzioni d'uso

UV 587, UV 588

Lampada UV tipo UV 587 / UV 588
Cavo USB
Istruzioni d'uso

Rappresentazioni e modi di scrittura

Azione da svolgere
Risultato dell'azione

[2] Posizione nella figura

5 Figura 5

Elementi di lavoro

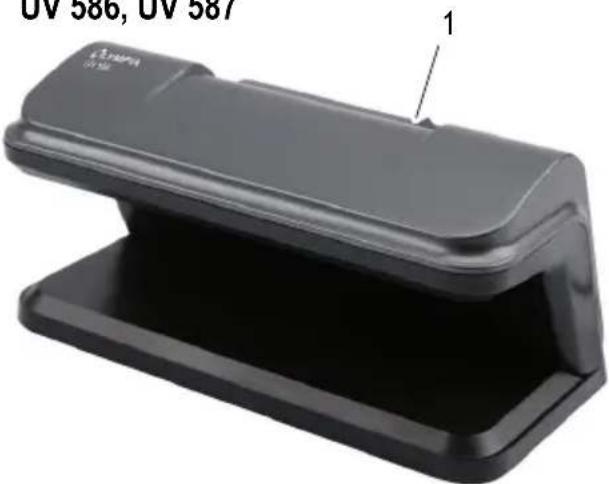

UV 586, UV 587

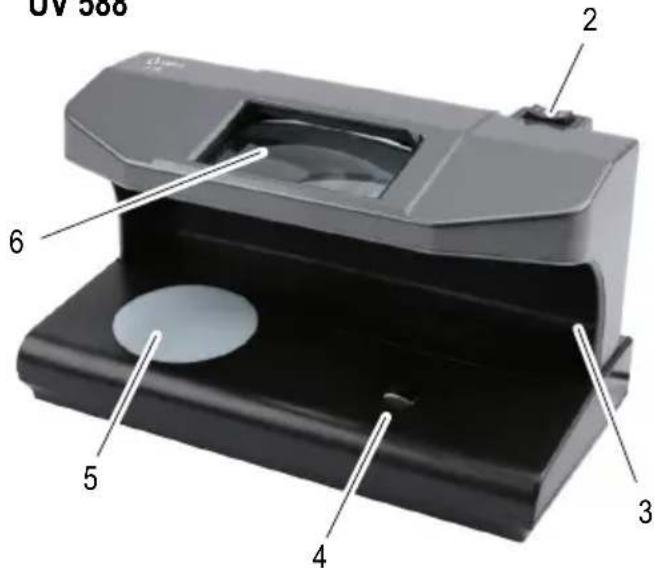

UV 588

Funzionamento

Accensione e spegnimento della lampada UV

Scollegare la lampada UV alla rete elettrica non utilizzato la lampada UV per un periodo prolongato.

UV 586

Collegare il connettore di rete ad una presa elettrica installata secondo le norme tecniche in vigore.
Portare l'interruttore [1] in posizione "I" per attivare la lampada UV.
Portare l'interruttore [1] in posizione "0" per disattiva re la lampada UV.

UV 587

Per collegare la lampada UV all'alimentazione elettrica utilizzare il cavo USB fornito in dotazione.

Collegare il connettore micro USB alla rispettiva presa della lampada UV.
Collegare il connettore USB-A ad una presa di alimentazione elettrica (5 V, 1 A).
Portare l'interruttore [1] in posizione "I" per attivare la lampada UV.
Portare l'interruttore [1] in posizione "0" per disattiva re la lampada UV.

UV 588

Per collegare la lampada UV all'alimentazione elettrica utilizzare il cavo USB fornito in dotazione.

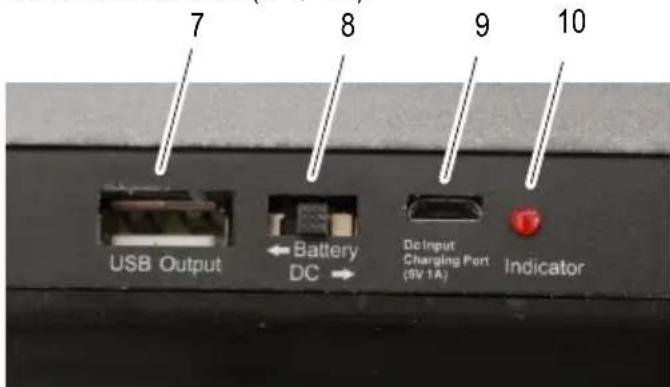

Collegare il connettore micro USB alla presa "DC Input, Charging Port" [9] della lampada UV.
Collegare il connettore USB-A ad una presa di alimentazione elettrica (5 V, 1 A).

Portare l'interruttore "Battery/DC" [8] in posizione "DC".
Portare l'interruttore [2] in posizione "I" [11] per la verifica della radiazione UV.
Portare l'interruttore [2] in posizione "Il" [12] per la verifica della luce bianca e degli elementi magnetici.
Portare l'interruttore [2] in posizione "0" per disattivare la lampada UV.

Funzionamento a batteria (opzionale)

UV 588

Se si utilizes la lampada UV con una batteria Li-lon, è possible utilizes la lampada UV come dispositivo portatile.

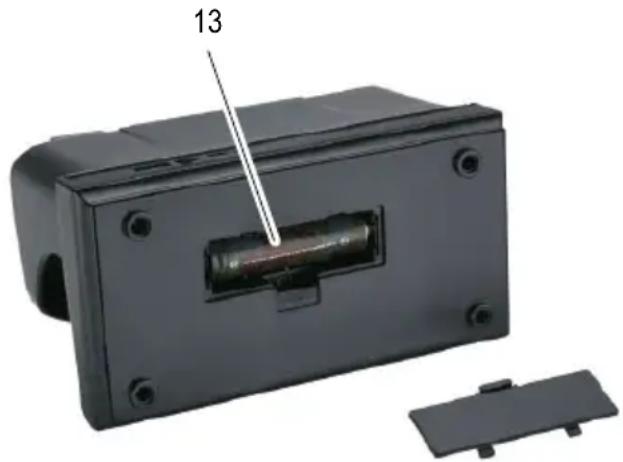

Inserire la batteria Li-Ion (vedi Dati tecnici) nel vano batteria [13] presente sul lato inferiore della lampada UV.

Portare l'interrottore "Battery/DC" [8] in posizione "Battery".
Utilizzato il cavo USB.
Collegare il connettore micro USB alla presa "DC Input, Charging Port" [9] della lampada UV.
Collegare il connettore USB-A ad una presa di alimentazione elettrica (5 V, 1 A).

i Durante il tempo di ricarica è necessario che l'interruttore [2] si trovi nella posizione centrale "0". La ricarica dura all'incirca 3-4 ore(modello 18650).

L'indicatore LED [10] lampeggia durante la procedura di ricarica e rimane accesso a luce fissa una volta che la batteria risultata completeness carica.
Scollegare il cavo USB alla lampada UV.
A Anything'slampadapuoessereutilizzata comedispositivoportatile.

i Il connettore USB Output [7] offre una tensione tipica per applicazioni tramite USB di 5 V.
Accendere la lampada UV mediante l'interruttre [2].
i Utilizzando la lampada in modo permanente è possibile raggiungere un'autonomia all'incirca di 1 ora.

Funzioni

Le funzioni disponibili dipendono dal tipo di dispositivo.

Luce UV (UV 586, UV 587, UV 588)

Dopo l'accensione, attendere all'incirca un minuto finché la lampada UV raggiunge le condizioni di esercizio ottimali.

Introdurre la banconota nella lampada UV.
Verificare gli elementi di sicurezza (vedi ^0 1 e 2).

Gli elementi di sicurezza incorporeti sono chiaramente rilevabili.
i Si prega di tenere presente che banconote di vecchia data non si lasciano identificare con certezza come banconote contraffatte per via di influssi esterni resi visibili sotto la luce UV.

Magnetismo (UV 588)

Le banconote presentano elementi di sicurezza magnetici ottenuiti grazie all'impiego di vernice speciale. Questi elementi si lasciano rilevareattraverso la testina dilettura magnetica [4].

Introdurre la banconota nella lampada UV.
Premere la banconota enerigicamente sulla testina dilettura magnetica [4] e fare scorrere la banconota a destra e a sinistra con movimenti rapidi (vedi 5).
Disporre le strisce metalliche con orientamento orizzontale facendole passare sopra la testina digettura magnetica [4] (vedi 5).
La lampada UV emette un breve segnale acustico appena vengono rilevati i relativi elementi di sicurezza; in più il LED [3] si accende brevamente.

Luce bianca (UV 588)

Le banconote presentano elementi di sicurezza resi evidenti esponendo le banconote alla luce bianca. Le banconote vere presentano tutti gli elementi di sicurezza descritti nella sezione 6.

Portare l'interruttore [2] in posizione (II).
La lampada UV passa da luce UV a luce bianca [5].
Introduire la banconota nella lampada UV.
Verificare gli elementi di sicurezza esponendo la banconota a luce bianca (vedi 6) ad es. la filigrana.
Gli elementi di sicurezza incorporati sono chiaramente visibili.

Lente d'ingrandimento (UV 588)

Le banconote presentano elementi di sicurezza resi evidenti se osservati con una lente d'ingrandimento [6].

Introduire la banconota nella lampada UV.
Verificare gli elementi di sicurezza (vedi 4)
Le microscritte sono ricche di dettagli e sono quando rese chiaramente visibili.

Dati tecnici

Modello UV 586
Potenza 9 W (tubo UV)
Lunghezza onde 365 nm
Dimensioni 192 × 95 × 95 mm
Alimentazione elettrica 230 V, 50 Hz
Peso 380 g
Temperatura (esercizio) 0 – 40 °C
Umidità dell'aria relativa (esercizio)	60 – 90 %

Modello UV 587
Potenza 2 LED UV
Lunghezza onde 365 nm
Dimensioni 192 × 95 × 95 mm
Alimentazione elettrica 5 V, 1	A (USB)
Peso 290 g
Temperatura (esercizio) 0 – 40 °C
Umidità dell'aria relativa (esercizio)	60 – 90 %

Modello UV 588
Potenza 2 LED UV
Lunghezza onde 365 nm
Dimensioni 190 × 100 × 110 mm
Alimentazione elettrica 5 V, 1	A (USB)
Batteria (opzionale) Batteria	Li-lon, 3,7 V, ad es. 18650, 2600 mAh
Autonomia della batteria (opzionale)	ca. 1 ora
Peso 460 g (senza batteria)
Temperatura (esercizio) 0 – 40 °C
Umidità dell'aria relativa (esercizio)	60 – 90 %

Consigli per la cura

Pulire le superfici dell'involucro esterno con un panno morbido e antipelucchi.
Pulire i tubi luminosi UV con un panno morbido e antipelucchi.
Nonutilizzaremai detergenti o solventi.

Indicazioni sullo smaltimento

Il simbolo qui accanto indica che per legge non è consentito smaltire batterie e apparecchi elettrici e/o elettronici ESAusti insieme ai nor

mali rifiuti domestici.

Smaltire confezioni ed imballaggi in base a quanto indicate dalne norme in vigore a livello locale.

Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto quello apparecchio.

In caso di difetti la preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisito, al punto vendita dove è stato effettuato l'acquisito.

ESPANOL

IT CH Dichiarazione di conformità

Per la dichiarazione di conformità completa si prega di usfuquire del download gratuite dal nostro site web www.go-europe.com.

IT CH Con riserva di modifiche tecniche e al contentuto.
