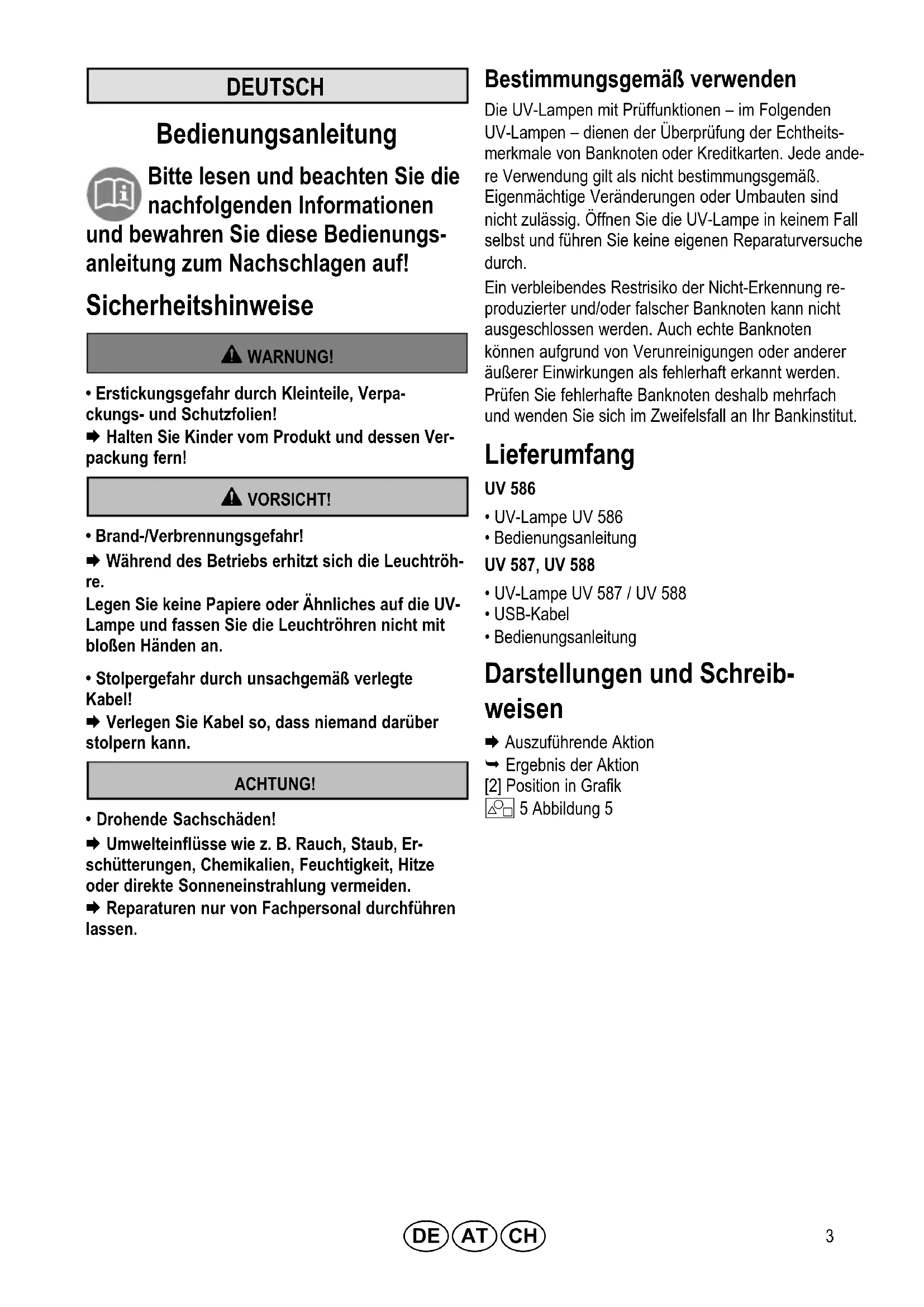

BEDIENUNGSANLEITUNG UV 588 OLYMPIA
Bitte lessen und beachten Sie die nachfolgenden Informationen
und bewahren Sie diese Bedienungs-anleitung zum Nachschlagen auf!
Sicherheitshinweise
WARNING!
- Erstickungsgefahr durch Kleinteile, Verpackungs- und Schutzfolien!
Halten Sie Kinder vom Produkt und dessen Verpackung fern!
VORSICHT!
Brand-/Verbrennungsgefahr!
Wahrend des Betriebs erhitzt sich die Leuchtröhre.
Legen Sie keine Papiere oder Ähnliches auf die UV-Lampe und fassen Sie die Leuchtröhren nicht mit bloßen händen an.
- Stolpergefahr durch unsachgemäß verlegte Kabel!
Verlegen Sie Kabel so, dass niemand darüber stolpern kann.
ACHTUNG!
Drohende Sachschäden!
Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung vermeiden.
Reparaturen nur von Fachpersonal durchführten halten.
Bestimmungsgemäß verwenden
Die UV-Lampen mit Prüffunktionen - im Folgenden UV-Lampen - dieren der Überprüfung der Echtheits-merkmale von Bankoten oder Kreditkarten. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die UV-Lampe in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.
Ein verbleibendes Restrisiko der Nicht-Erkennung reproduzierter und/oder falscher Banknoten kann nicht ausgeschlossen werden. Auch echte Banknoten können aufgrund von Verunreinigungen oder anderer außerer Einwirkungen als fehlerhaft erkannt werden. Prufen Sie fehlerhafte Banknoten deshalb mehrfach und wenden Sie sich im Zweifelsfall an Ihr Bankinstitut.
Lieferumfang
UV 586
UV-Lampe UV 586
Bedienungsanleitung
UV 587, UV 588
UV-Lampe UV 587 / UV 588
- USB-Kabel
Bedienungsanleitung
Darstellungen und Schreibweisen
Auszuführende Aktion
Ergebnis der Aktion
[2] Position in Grafik
5 Abbildung 5
Bedienelemente

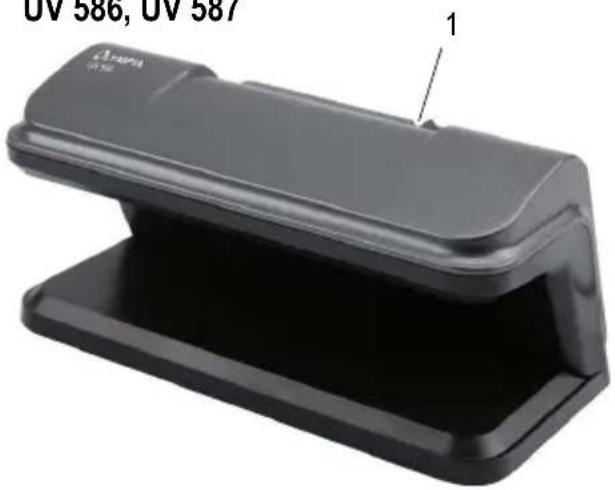

UV 586, UV 587

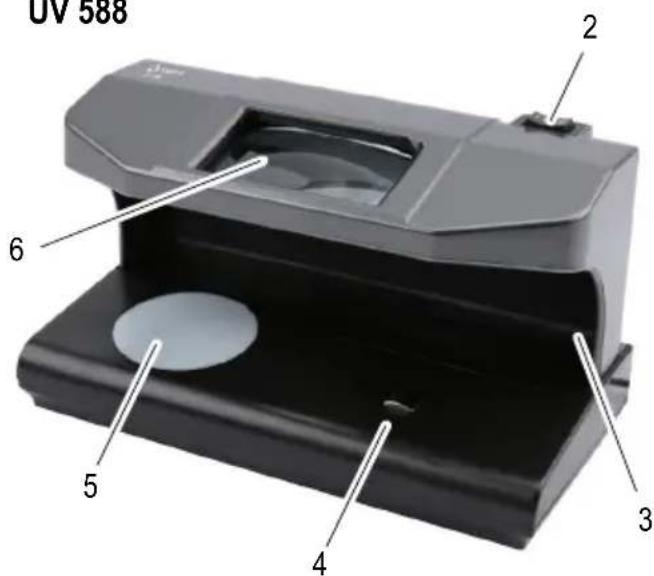

UV 588
Bedienung
UV-Lampe ein- und ausschalten
i Wenn Sie ihre UV-Lampe langere Zeit nicht benutzen, trennen Sie die UV-Lampe vom Strom-netz.
UV 586
Schließen Sie den Netzstecker an einer ordnungsgemäß installierten Steckdose an.
Bringen Sie den Schalter [1] in die Position „l" um die UV-Lampe einszuschalten.
Bringen Sie den Schalter [1] in die Position 0^ um die UV-Lampe auszuschalten.
UV 587
Für die Stromversorgung der UV-Lampe wird das mitgelieferte USB-Kabel benötigt.
Verbinden Sie den Micro-USB-Stecker mit der Buchse der UV-Lampe.
Verbinden Sie den USB-A Stecker mit einer USB-Spannungsvorsorgung (5 V, 1 A).
Bringen Sie den Schalter [1] in die Position „I" um die UV-Lampe einschalten.
Bringen Sie den Schalter [1] in die Position 0^ um die UV-Lampe auszuschalten.
UV 588
Für die Stromversorgung der UV-Lampe wird das mitgelieferte USB-Kabel benötigt.

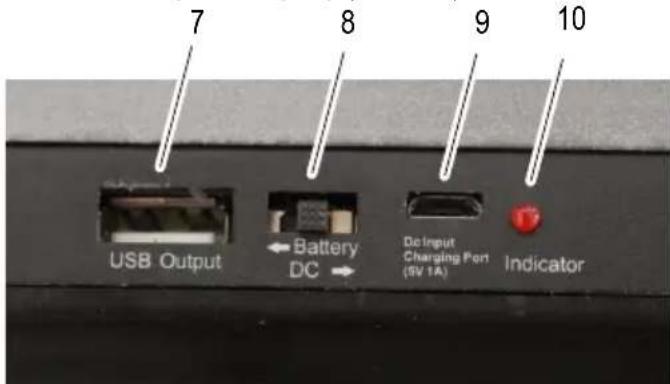

Verbinden Sie den Micro-USB-Stecker mit der Buchse „DC Input, Charging Port" [9] der UV-Lampe.
Verbinden Sie den USB-A Stecker r USB-Spannungsversorgung (5 V, 1 A).
Bringen Sie den Schalter „Battery/DC“ [8] in die Position „DC“.
Bringen Sie den Schalter [2] in die Position ^ ^ [11] fur die UV-Prüfung.
Bringen Sie den Schalter [2] in die Position „II" [12] für Weißlicht- und die Magnetprüfung.
Bringen Sie den Schalter [2] in die Position 0^ um die UV-Lampe auszuschalten.
Akkubetrieb (optional)
UV 588
Wenn Sie die UV-Lampe mit einem Li-lon Akku benutzen, können Sie die UV-Lampe portabel benutzen.

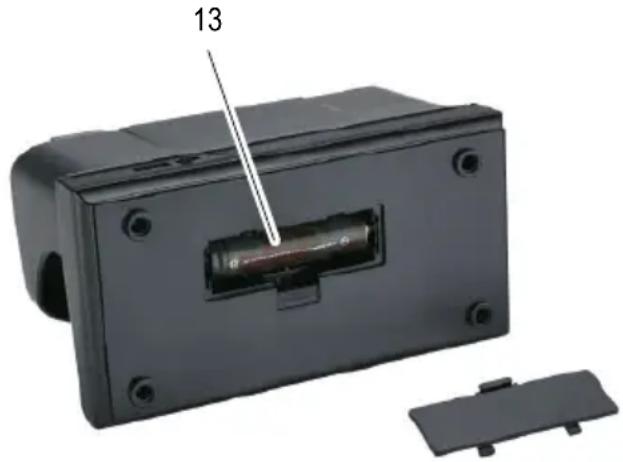

Setzen Sie den Li-Ion Akku (siehe Technische Daten) in das Batteriefach [13] auf der Unterseite der UV-Lampe ein.
Bringen Sie den Schalter „Battery/DC“ [8] in die Position „Battery“.
Benutzen Sie das USB-Kabel.
Verbinden Sie den Micro-USB-Stecker mit der Buchse „DC Input, Charging Port" [9] der UV-Lampe.
Verbinden Sie den USB-A Stecker mit einer USB-Spannungsvorsorgung (5 V, 1 A).
i Wahlrend der Ladezeit muss der Schalter [2] in der mittleren Position 0^ stehen. Die Ladezeit beträgt etwa 3-4 Stunden (Modell 18650, 26000 mAh).
Die LED Indicator [10] blinkt beim Ladevorgang und beginnt zu leuchten, wenn der Akku vollständig geladen ist.
Trennen Sie das USB-Kabel von der UV-Lampe.
Die UV-Lampe ist nun portabel benutzbar.
An der USB-Output-Buchse [7] steht Ihnen die USB-typische Spannung von 5 V zur Verfügung.
→ Schalten Sie die UV-Lampe am Schalter [2] ein.
i Wenn Sie die UV-Lampe permanent betreiben, können Sie etwa 1 Stunde prufen.
Funktionen
Der Umfang der Funktionen ist geräteabhängig.
UV-Licht (UV 586, UV 587, UV 588)
Warten Sie nach dem Einsatzen etwa eine Minute, bis die UV-Lampe optimale Betriebsbedingungen hat.
Bankoten weisen markante Merkmale auf, die sich unter UV-Licht sightbar machen给你们.itte verglei
chen Sie die UV-Merkmale mit denjenigen ihrerECHten Banknoten.
Legen Sie die Banknote in die UV-Lampe.
Prufen Sie die Merkmale (siehe ^0 1 und ^0 2).
Die Merkmale sind deutlich erkennbar.
i Bitt beahten Sie, dass altere Banknoten durch auBere Einflusse unter UV-Licht nicht unbedingte eindeutig als Falschung identifiziert werden konnen.
Magnetismus (UV 588)
Bankoten weisen magnetische Merkmale auf, die durch spezielle Tinte entstehen. Diese Merkmale lassen sich mit dem Magnetsekopf [4] nachweisen.
Legen Sie die Banknote in die UV-Lampe.
Drücken Sie die Banknote fest auf den Magnetlese-kopf [4] und führen Sie die Banknote in schllen Bewegungen hin und her (siehe 5).
Führn Sie den Metallstreifen in Längsrichtung über den Magnetlesekopf [4] (siehe 5).
Die UV-Lampe gibt einen kurzen Signatlon ab, wenn die entsprechenden Merkmale nachgewiesen wurden und die LED [3] leuchtet kurz auf.
Weißlicht (UV 588)
Bankoten weisen Merkmale auf, die sich unter Weißlicht sightbar machen给你们. Echte Bankoten werden alle Merkmale auf, die unter 6 beschrieben sind.
Bringen Sie den Schalter [2] in die Position (II).
Die UV-Lampe wechselt von UV- zu Weißlicht [5].
Legen Sie die Banknote in die UV-Lampe.
Prufen Sie die Erkennungsmerkmale unter Weißlicht (siehe 6) z. B. Wasserzeichen.
Die markanten Merkmale sind deutlich erkennbar.
Lupe (UV 588)
Banknoten weisen Merkmale auf, die sich mit einer Lupe [6] sightbar machen halten.
Legen Sie die Banknote in die UV-Lampe.
Prufen Sie die Merkmale (siehe 4)
Die Mikroschriften sind detailreich und deutlich erkennbar.
Technische Daten
| Modell UV 586 | |
| Leistung 9 W (UV-Röhre) | |
| Wellenlänge 365 nm | |
| Abmessungen 192 × 95 × 95 mm | mm |
| Stromversorgung 230 V, 50 Hz | |
| Gewicht 380 g | |
| Temperatur (Betrieb) 0 – 40 °C | °C |
| Relative Luftfeuchtigkeit (Betrieb) | 60 – 90 % |
| Modell UV 587 | |
| Leistung 2 × UV-LED | |
| Wellenlänge 365 nm | |
| Abmessungen 192 × 95 × 95 mm | mm |
| Stromversorgung 5 V, 1 A (USB) | USB |
| Gewicht 290 g | |
| Temperatur (Betrieb) 0 – 40 °C | °C |
| Relative Luftfeuchtigkeit (Betrieb) | 60 – 90 % |
| Modell UV 588 | |
| Leistung 2 × UV-LED | |
| Wellenlänge 365 nm | |
| Abmessungen 190 × 100 × 10 mm | 10 mm |
| Stromversorgung 5 V, 1 A (USB) | USB |
| Akku (optional) Li-Ion Akku, 3 | ,7 V, z. B. Modell 18650, 2600 mAh |
| Akkulaufzeit (optional) Ca. 1 | Stunde |
| Gewicht 460 g (ohne Akku) | |
| Temperatur (Betrieb) 0 – 40 °C | °C |
| Relative Luftfeuchtigkeit (Betrieb) | 60 – 90 % |
Pflegehinweise
Gehäuseoberflächen mit einem weichen und fusselfreien Tuch reinigen.
Reinigen Sie die UV-Leuchtröhre mit einem weichen und fusselfreien Tuch.
Keine Reinigungs- oder Lösungsmittel verwenden.
Hinweise zur Entsorgung
Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Batterien aufgrund gesetzlicher Bestimmungen
getrennt vom Hausmüll zu entsorgen sind.
Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.
Garantie
Bitte unbedingt aufbewahren!
Lieber Kunde,
wir freuen uns, dass Sie sich für diesen Gerät entschieden haben. Sollte sich an Ihrrem Gerät wider Erwartenein technisches Problem ergeben, beachten Sieitte folgende Punkte:
Die Garantiezeit fur Ihr Gerat betragt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem aufreten, rufen Sieitte zuerst unsere Hotline an:
01805007514
(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/ Min., maximal 42 ct/Min. aus den Mobilfunknetzen) Oft kann unser Fachpersonal telefonisch weiterhelfen.
- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:
Garantiereparaturen können nur mit beigefugtem Kaufbeleg erfolgen.
Herzlichen Dank für Ihr Verständnis.
Mit freundlichen Grüßen
Ihre GO Europe GmbH
ENGLISH
Operating Manual
DE AT CH Konformitätserklarung
Für die komplette Konformitätserklung nutzen Sieitte den kostenloen Download von unserer Website www.go-europe.com.
DE AT CH Wir behalten uns inhaltliche und technische Änderungen vor.
