MANUALE UTENTE ELSkyport Transmitter Pro Elinchrom

DICHIARAZIONE DI CONFORMITA 56

VERSIONI 57

CARATTERISTICHE 57

INSTALLAZIONE DELLE BATTERIE 58

BATTERIE 58

COMPATIBILITA 59

ATTIVAZIONE 59

TELECOMANDO 59

CANALI DI FREQUENZA 59

DATI TECHNICI 60

ADATTATORE ATTACCO A SLITTA 60

MONTAGGIO SULLA FOTOCAMERA 61

SCHERMO 62

PULSANTI 63

MENUSETUP65

RIPRISTINO IMPOSTAZIONI DI FABBRICA 67

RISOLUZIONE DEI PROBLEMI 67

Grazie per aver scelto ELINCHROM.

Tutti i prodotti Elinchrom sono realizzati con la technologia più avanzata. Per garantire la massima qualità, vengono utilizzati dei componenti accuratamente selezionati. Inoltre, l'apparecchiatura viene sottoposta a molto prove, sia durante che dopo la fabbricazione.

Siamo certi che ti offrìa un servizio affidavitabile per molti anni.

Ti preghiamo di leggere attendamente quello manuale prima di utilizzare il nuovo prodotto Elinchrom.

Troverai informazioni per la tua sicurezza e su come trarevantaggio da tutte le funzioni programmabili.

Questo manuale può migliorare delle immagini di prodotti con accessori che non fanno parte di appearecchi o di singole unità.

Le configurazioni dell'apparecchio e della singola unità Elinchrom possonoambiareenza preavviso e possono differire in other paesi.

Per ulteriori dettagli, aggiornamenti, notizie e per le informazioni più recenti relative alsystema Elinchrom, visita regolarmente il situ di Elinchrom.

Le ultime guide utente e specifiche tecniche possono essere scaricate dall'Area di "Supporto".

I dati tecnici, le caratteristiche e le funzioni delle unità flash Elinchrom e dei relativi accessori sono variare alla preavviso.

Le specifiche elencate possono variare a causa di tolleranze nei componenti o negli strumenti di misura. I dati tecnici sono soggetti a modifiche. Nessuna garanzia per gli erre di stampa.

Per il manuale più recente, visita nostro site Web: www.elinchrom.com/support

Grazie,

Il tuo Team Elinchrom.

Il prodotto è classificato come prodotto laser di classe 3R, secondo le seguenti normative IEC/EN 60825-1 "Sicurezza delle radiazioni degli appearechi laser".

Classe 3R: Un laser di classe 3R è considerato sicuro se viene maneggiato con cura, con una visualizzazione limitata del raggio. Con un laser di classe 3R, l'errese massimo tollerato (MPE) può essere superato, ma con un basso rischio di lesions. I laser visibili e ininterrotti nella classe 3R sono limitati a 5mW. Per altre lunghezze d'onda e per laser pulsanti, vengono applicati altri limiti.

Il trasmettitore ELSP Plus HS è disponibile per le seguenti fotocamere:

• Canon
• Nikon ®
• Sony
• Olympus ®.

CARATTERISTICHE

• Schermo con grande controlo grafico.
• Illuminazione dello scherno in verde o rosso (verde per la modalità di sincronizzazione normale, rosso per la modalità di sincronizzazione veloce).
• Pulsanti di accesso rapido e ruota girevole per un facile controlo.
• Connessione sicura sull'attacco a slitta conSYSTEMA di bloccaggio a baionetta.
• 2 batterie standard AA (accetta batterie ricaricabili).
• Uscita jack trigger da 2,5mm.
• Aggiornamento del firmware con presa mini USB integrata.
  Telecomando con 40 canali.

20 canali frequenza* in modalità di sincerionizzazione nomale.
20 canali frequenza* in modalità di sincronizzazione veloce.

• 4 gruppe TUTTI.

• Modalità di sincronizzazione EL-Skyport.

• Modalità di sincronizzazione normale (distanza massima).

• Modalità di sincronizzazione veloce (velocità più rapida dell'otturatore, in particolare quando HS è attivato, ma ridotta gamma di distance).

• Modalità di sincronizzazione***

• Standard (utilizzato il contatto centrale dell'attacco a slitta).

• HS** (sincronizzazione fine a 1/8000s, controllata automaticamente).
• ODS (sincronizzazione manuale Over-Drive) che ottimizza i tempi HS, per la massima potenza, eanchesl'esposizione.

• Modalità di sincronizzazione seconda tendina***.

• Luce AF integrata***

• Auto MOD*** per controllare la luce pilota delle unità flash Elinchrom per la messa a fuoco.

• Modalità otturatore*** (il pulsante di scatto premuto a metà controllinga la lampada pilota).

• Modalità DOF (il pulsante fotocamera "DOF" (profondità di messa a fuoco) controlling la lampada pilota).

• TELECOMANDO** con feedback automatico dalle unità flash Elinchrom.

Le unità EL-flash possono essere controllate "Tutte" insieme, in "Gruppi" o per "Singole" unità.
- Accensione e spegnimento del flash.
- Lampada pilota on/off o intensità su e giu.

• Modalità di suspensione e modalità di SPEGNIMENTO automatico programmabile.

• RIPRISTINO alle impostazioni standard.

• Per tutte le ultime unità flash Elinchrom con frequenza di 20 canali e compatibili con i modelli precedenti.
  Per tutte le unità flash Elinchrom con ricevitore EL-Skyport incorpORA e ricetrasmettitor.
  Funzionalità estese per fotocamere Canon e Nikon con TTL Hot-shoe (Funzionalità limitate per Nikon, vedere in basso).
  *** Queste funzionalità non sono supportate da Nikon, ma possono essere attivate nel menu della fotocamera.

INSTALLAZIONE DELLE BATTERIE

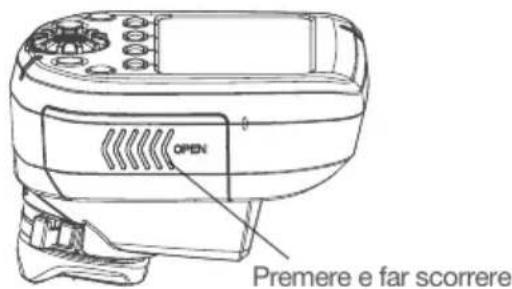

Premere il coperchio del vano batterie e farlo scorrere nella direzione della freccia per aprirlo

(Vedere figura 1).

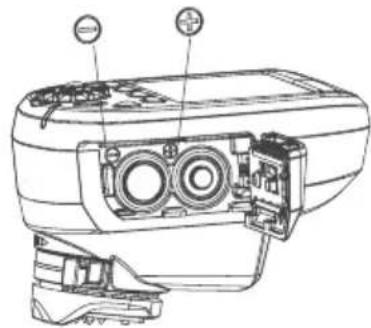

Inserire le batterie. Assicurarsi che i significoli "+" e "-" relativi ai contatti della batteria siano orientati correttamente (Vedere figura 2).

(Note: Si prega di utilizzato 2 pezzi di batterie alcaline AA o batterie NIMH di tipo AA).

Premere il coperchio contro il trasmettitore e farlo scorrere indietro nella posizione di blocco.

Figura 1

Figura 2

BATTERIE

• Per il trasmettitore vengono utilizzato 2 batterie AA.
• L'installazione delle batterie in modo impropero non danneggia il trasmettitore.
  Le batterie AA non ricaricabili (pile a secco) come zinco-carbone, alcaline o batterie ricaricabili nelle dimensioni AA, come nichel-cadmio (NiCd) o nichel-metallo idruro (NiMH), possono essere utilizzate.
  Non combinare batterie di tipi diversi.
  Nonutilizzare batterie al litio AA in quosto trasmettitore

**** Non supportato da Nikon.

COMPATIBILITA

Sul commercato sono presenti tre diverse generazioni di unità flash Elinchrom EL-Skyport:

PRIMA GENERAZIONE

• Modulo ricetrasmittente RX EL-Skyport (Stile RX, Digital RX, Ranger RX).

SECONDA GENERAZIONE

• Modulo integrato Mk1 EL-Skyport (BRX, D-Lite RX, Quadra, Quadra Hybrid).

TERZA GENERAZIONE

• Modulo integrato Mk2 EL-Skyport (ELC e ELB). Questa generatione offre una estesa gittata.

ATTIVAZIONE

L'avviamento funziona con tutte le unità flash Elinchrom esistenti con ricetrasmettitori EL-Skyport incorporeti o plug-in.

TELECOMANDO

QUANDO SI SELECTIONA TUTTI O UN GRUPPO DI 1-4

• Tutte le unità flash Elinchrom con EL-Skyport sono supportate quando si cambia "PWR±, MOD± o MOD on/off". Quando le impostazioni di potenza della lampada pilota vengono modificare con il pulsante MOD on/off o MOD+/-, il flash Elinchrom in uso passera alla modalità libera pilota. Per tornare alla modalità lampada pilota proportionale, le impostazioni devono essere effettuate sull'unità flash EL.
• Alcune unità non supportano tutte le funzioni pilota, quindi, viene visualizzato "--" (vale a dire per Ranger, Quadra, ELB400).

QUANDO SI SELECTIONA UNA SINGOLA UNITÀ

• L'unità selezionata viene evidenziata con una cornice sullo schermo e può essere controllata singolamente.
• Sono supportate solo le unità flash Elinchrom con ricevitori EL-Skyport della 2a e 3a generazione.

Nota:

Le unità di 1a generazione vengono rilevate, ma verrà molto il segno “-” sullo schermo. Non è presente alcun feedback delle impostazioni relative all'unità per il trasmettitore EL-Syport Plus HS, ma esse verranno attivate normalmente.

CANALI DI FREQUENZA

Alcune vecchie unità flash Elinchrom con EL-Skyport integrato supporteranno i canali di frequenza da 1 a 4 o da 1 a 8 (ad esempio, BRX, D-Lite RX, Quadra).

Le ultimate unità di flash Elinchrom con EL-Skyport integrato supporteranno fino a 20 canali diversi di frequenza, da 1 a 20 (ELC, ELB).

DATI TECHNICI

PARAMETRI SPECIFICHE
VERSIONI	Canon®, Nikon®, Sony®, Olympus®.
COMPATIBILITÀ AVVIAMENTO	TUTTE le unità flash Elinchrom con ricevitore EL-Skyport incorporeal o ricetrasmettitore e moduli ricetrasmettitori RX EL-Skyport,或者其他 a EL-Skyport universale.
COMPATIBILITÀ TELECOMANDO	Tutte le unità flash Elinchrom con ricetrasmettitore EL-Skyport integrato: ELC Pro HD, ELB 400, Ranger Quadra RX, Quadra Hybrid, series D-Lite RX, Serie BRX, Serie Master RX e series FRX (NOTA: Le unità EL utilizzate con il modulo ricetrasmettitore RX hanno limitate funzioni da telecomando).
RANGE DI DISTANZA	Al coperto > 60m. All'aperto > 200m. Nota: Il range di distance completo è disponibile con le ultime unità flash Elinchrom, ad esempio ELC o ELB. Le altre unità flash Elinchrom, o quella più vecchie, avranno un range di distance limitato.
BATTERIE	2 x AA batterie (standard o ricaricabili).
DURATA DELLA BATTERIA	Dipende dal tipo di batterie e dall'utilizzo. Per due batterie standard da 1000mAh è di circa 35 ore di lavoro e più di 15000 rilasci del grilletto.
TELECOMANDO	Possono essere rilevate, mostrate e controllate 10 unità al massimotramite telecomando.
CANALI DI FREQUENZA	20 canali in modalità normale e 20 canali in modalità veloce.
MODALITÀ EL-SKYPORT (ELSP)	Modalità di sincronizzazione normale / veloce.
GRUPPI DI CONTROLLO/GRILLETTO	Tutte" o in "Gruppi" (gruppo da 1 a 4).
MODALITÀ DI SINCRONIZAZIONE	Standard, HS (con o alla ODS), seconda tendina.
PRESA USB	Per l'aggiornamento del firmware.
SOCKET SR	Uscita trigger 2,5 mm jack Telefono mono (3VDC max. tensionesincronizzazione).
DIMENSIONI (W X L X H)	69 x 84 x 59 mm (2,7x 3,3x 2,3 in.)
PESO	Circa 170g (6 oz), incluse 2 batterie di AA. 120g (4,2 once) alla Batterie.

ADATTATORE ATTACCO A SLITTA

CARATTERISTICHE

Il trasmettitore Elinchrom Skyport Plus HS più essere utilizzato come trigger di base con controllo di potenza per qualsiasi fotocamera che abbia una connessione flash di tipo "attacco a slitta".

Le caratteristiche descripte di seguito richiedono una fotocamera Canon o Nikon che sua compatibile con ilsystema Skyport.

Per un correto funzionamento, il trasmettitore Skyport HS offre dei pin di connessione speciali per la comunazione con la fotocamera collegata.

Sono disponibili due diverse versioni di trasmettitori Elinchrom:

• Canon - per le fotocamere Canon EOS tipo A compatibili con autoflash ETTLII/ETTL.
• Nikon - per fotocamere Nikon DSLR compatibili con le unità flash iTTL.

I terminali di comunazione specializzati che montano un attacco a slitta sulla fotocamera permettono le seguenti caratteristiche Elinchrom Skyport HS:

• Modalità di SINCRONIZAZIONE
• Modalità HS e ODS
• Sincronizzazione della seconda tendina
• Auto MOD
  Luce AF

Nota: Non tutte le fotocamere sono supportate per tutte le funzionalità.

ELENCO DELLE FOTOCAMERE TESTATE

L'ultima sintesi relativai modelli di fotocamera e alle funzionalità supportate poe essere trovata sul sito Elinchrom, all'indirizzo: http://www.elinchrom.com/support.php

MONTAGGIO SULLA FOTOCAMERA

Per bloccare il trasmettitore in modo sicuro sull'attacco a slitta della fotocamera, viene utilizzato un semplice meccanismo di bloccaggio a baionetta.

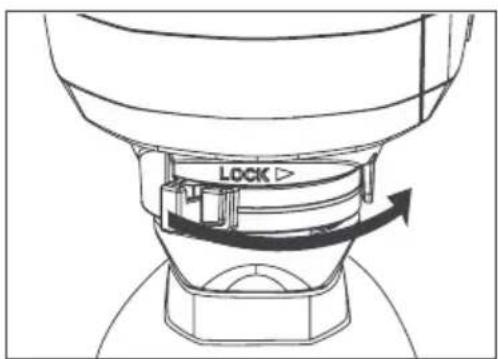

ATTACCO

1. Spagnere la fotocamera e il trasmettitore EL-Skyport.
2. Allineare il trasmettitore EL-Skyport con l'attacco a slitta della fotocamera.
3. Farlo scorrere completamente nell'attacco a slitta della fotocamera.
4. Spostare la linguetta verso destra sull'anello di bloccaggio, forn a quando scattera in posizione. (Vedere fig. 3)

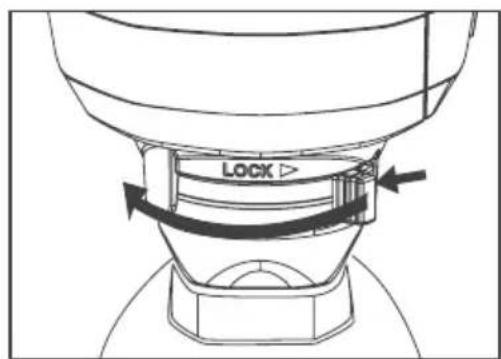

DISTACCO

1. Per sbloccare: premere il pulsante di sblocco e spostare la linguetta completamente a sinistra. (Vedere foto 4)
2. Far scorrere il trasmettitore EL-Skyport fuori dall'attacco a slitta.

Figura 3

Figura 4

SCHERMO

Il display grafico alla lo stato e le impostazioni dell'unità Elinchrom.

L'illuminazione dello schermo più essere accesa o spenta.

In Modalità di sincronizzazione normale, l'illuminazione è di colore verde. In Modalità di sincronizzazione veloce, l'illuminazione è di colore rosso.

Il contrasto dello schermo più essere regolato nel menu delle impostazioni.

La barra superiore dello scherno alla lo stato del trasmettitore Elinchrom.

La barra inferiore dello schermo alla le funzioni dei pulsanti a 4 velocità.

L'area centrale在哪一个 elenco delle unità flash Elinchrom rilevate;esso在哪, inoltre, gli elementi di configurazione per il menu di Setup, quando selezionati.

IT

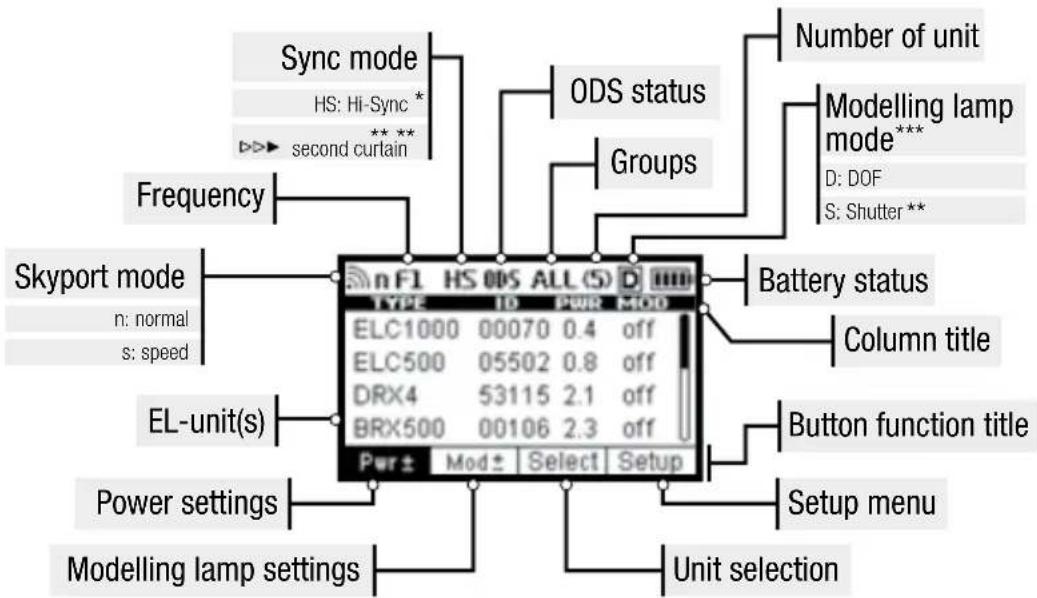

PANNELLO SCHERMO - DASHBOARD

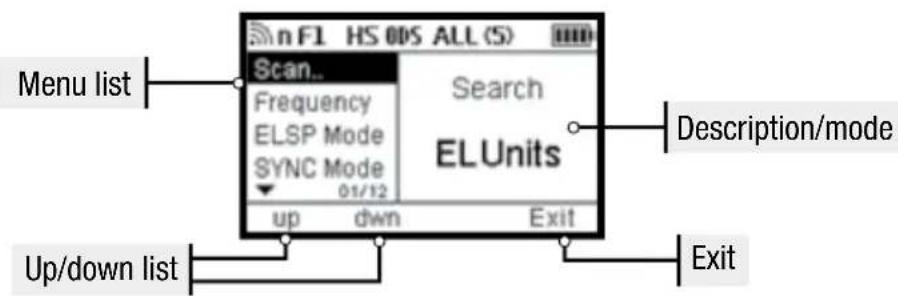

PANNELLO SCHERMO - MENU SETUP

• Nelle fotocamere Nikon, queste funzioni sono attivate nel menu della fotocamera.
  Non supportato dalsystema Nikon®
  * Non supportato dalsystema Sony®

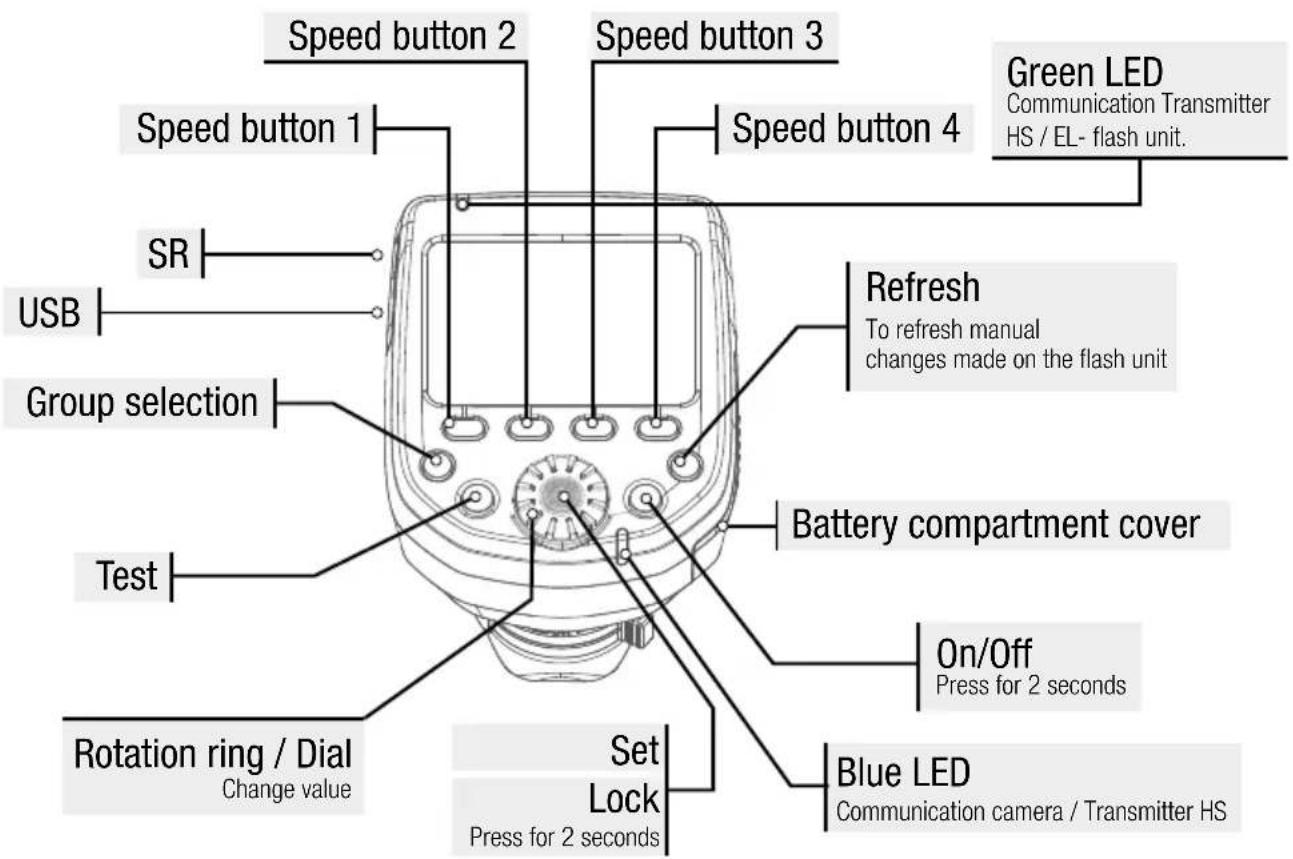

PULSANTI

IT

SPEED BUTTONS 1-4

I Pulsanti veloci (Speed) attivano le impostazione veloci delle funzioni indicate di seguito. Le funzioni in grassetto indicano la funzione di quosti pulsanti quando la modalità SETUP è selezionata.

SPEED BUTTON 1 (SINISTRA)

Pwr± Cambia la potenza del flash in 1/10 f-stop, su/giù con il quadrante.

up Scorre verso l'alto nel menu setup quando il menu SETUP è selezionato.

SPEED BUTTON 2 (IN MEZZO A SINISTRA)

Premere quello pulsante una o due volte per scorrere tra le funzioni della lampada pilota.

Mod Accende la lampada pilota inserta/disinserita con il quadrante.

Mod± Modifica l'alimentazione della lampada pilota in 1/10 f-stop, su/giù con il quadrante.

down Scorre verso il basso nel menu setup quando SETUP è selezionato.

SPEED BUTTON 3 (IN MEZZO A DESTRA)

Select Alterna la visualizzazione tra le unità flash Elinchrom (trovate).

Le impostazioni del flash e della lampada pilota possono essere regolare individualmente sull'unità flash selezionata, quando evidenziato con una cornice.

Dopo circa 5 secondi la cornice scomparirà e le regolazioni alle impostazioni influenzeranno tutte le unità in tutti i gruppi, quando il Gruppo "TUTTI" è selezionato.

Se il gruppo 1 - 4 è selezionato, solo le unità flash in quel gruppo saranno modificate.

SPEED BUTTON 4 (DESTRA)

Setup Premendo Anything pulsante, le funzioni dei pulsanti veloci cambieranno e il menu SETUP viene selezionato.

Nel menu SETUP le caratteristica possono essere regolare e attivate.

Exit Esce dal menu Setup e torna alla modalità di visualizzazione standard

ON/OFF

Premere e tenere premuto per almeno 2 secondi per accendere/spagnere EL-SkyportTransmitter Plus HS.

GROUP BUTTON

Premere per passare dai gruppi 1 a 4 e "Tutti".

TEST BUTTON (CON LOGO EL)

Premendo il pulsante TEST si rilasceranno tutti i flash quando "ALL" o agli singolo gruppo, da 1 a 4, è selezionato.

Ricordatevi di disattivare le fotocellule per una accurata attivazione delle vostre unità flash da parte di EL-Skyport.

REFRESH BUTTON

Premere il pulsante Refresh tutte le volte che viene fatta una impostazione di potenza su una singola unità flash EL, per aggiomare le impostazioni del display di Skyport HS.

Se un gruppo è selezionato, solo le informazioni per il gruppo selezionato verranno aggiomate.

Quando viene selezionato "ALL", verranno aggiornate le informazioni per tutti i gruppi.

Un flash di cui non sua stata fattacansione che viene trovato quando HS Skyportiene acceso,nonpuo essere aggiunto con la funzione Refresh.

Se viene aggiunto un flash, selezionare SETUP e SCAN nel menu di configurazione, oppure, premere il pulsante del trasmettitore OFF e poi di nuovo ON.

L'aggiomamento più richiedere fino a 4 secondi, a seconda di quante unità di flash vengono trovate e gestite dal trasmettitore.

Note: Per garantire il miglior funzionamento tra Skyport HS e i flash EL, le informazioni sull'alimentazione del flash vengono trasmesse dal flash EL solo quando vengono apporte delle modifiche al livello di potenza o viene premuto il pulsante Refresh.

Ruotare il quadrante per selezionare le varie funzioni e modificare i livelli di potenza dei flash EL.

SET / CONFIRMATION BUTTON (PULSANTE QUADRANTE CENTRALE)

Premere per confermare una modifica apportata nel menu Setup.

Premere per accendere l'illuminazione dello schermo.

Premere per tornare al funzionamento normale, quando Skyport HS è stato in modalità Standby.

Premere 2s per bloccare tutte le funzioni e le impostazioni. Premere di nuovo per sbloccare.

La funzione di bloccaggio blocca la funzione del quadrante e degli altri pulsanti per prevenire la perdita di configurazioni nelle sioni traporta Skyport HS.

SETUP (MENUDI CONFIGURAZIONE)

SCAN..

Quando HS Skyportiene accesso,esso cercherà automaticamente le unità flash Elinchrom con moduli ricetrasmettitori EL-Skyport incorporati o plug-in.

La funzione Scan è disponibile ancne nel Menu Setup. Quando delle nuove unità flash vengono aggiunte al setup di illuminazione, sare necessaria una nuova scansione.

Per trovare le unità flash EL,

• Tutte le unità flash EL devono essere accese,
• Tutti i flash devono avere moduli ricetrasmettitori EL-Skyport incorporeti o plug-in.
  Il trasmettitore Plus HS e l'unità flash EL devono essere impostati sulle stesse impostazioni relative al canale di frequenza.

FREQUENCY CHANNELS

Solo le ultime unità flash Elinchrom (ELC 500/1000 Pro HD, ELB 400 e versioni future) supportano fino a 20 canali di frequenza.

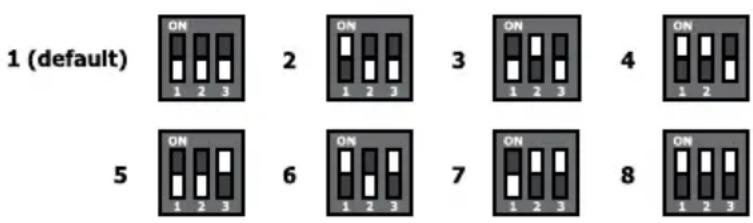

- Tutte le unità flash "RX" supporteranno fino a 8 canali e alcune vecchie unità flash Elinchrom supportano fino a 4 canali.

ELSP MODE

Skyport HS possie de due modalità operative che offrono diverse funzionalità di scatto.

Normal mode

La Modalità normale èCompatible con le primissime unità flash Elinchrom che incorporano EL-Skyport.

• Quando selezionata, l'illuminazione dello schermo e il LED di stato divertano di colore verde.

- Speed mode

La Modalità vece consente tempi di posa fin a 1/1000s, a seconda della fotocamera, utilizzando la normale sincronizzazione flash (cioe, per fotocamere con otturatore a foglia e alcune mirrorless).

Perutilizzarele velocità dellotturatore fino a 1/8000sdevessere attiva la modalità HS, sia che venga utilizzata la modalitànormale che quella veloe. L'illuminatione dello schermo e il LED di stato vengono visualizzati in rosso quando si è in modalità veloe.

Nota:

• La distance magiore di lavoro è disponibile in Modalità normale. La modalità veloce riduce la distance di lavoro del 50%. Per utilizzato la modalità veloce, i ricetrasmettitori Skyport in tutti i flash a distance devono disporre di energia per la modalità EL-Skyport.

SYNC MODE

Selezionare la modalità di sincronizzazione

- Standard mode

In modalità Standard, la maggior parte delle fotocamere funzionera con velocità dell'otturatore fino a 1/200s - 1/250s.

- HS Hi-Sync mode*

In modalità HS la velocità dell'otturatore può essere fine a 1/8000s, a seconda della fotocamera e della unità flash. Per ottenere i migliori risultati, la modalità HS richiede unità flash o monotorce con una lunga durata di lampeggiamento. Le monotorce o le unità flash equipaggiate con i tubi flash A (azione) non sono raccomandate.

Second Curtain mode\*

La seconda modalità tendina offre la possibilità di liberare il flash poco prima che l'otturatore si chiuda, per gli effetti di movimento.

• Con le fotocamera Nikon, QUESTe funzioni sono attivate all'interno del menu della fotocamera.

ODS SETUP

L'Over-Drive-Sync (ODS) può migliorare l'esposizione complessiva, quando è attiva la modalità di sincronizzazione HS.

ODS si basa su unità flash con lampeggiamenti di lunga durata, quindi i risultati dipenderanno alla durata della luce del flash utilizzato (che cambiaanche a livelli di potenza differente),osi come alla fotocamera utilizzata.

Le fotocamere full frame con sensori di grande dimensioni e otturatori lenti sono delle con cui, purtroppo, ottenerde dei buoni risultati è più difficile, ma delle luci con durate di flash abbastanza lunghe possono ancora raggiungere cornici pulite fino a 1/8000th.

Inoltre, utilizzando ODS, si possono guidagnare fino a 2 f-stop ulteriori, essenziali quando la luce del sole deve essere superata.

Il Setup ODS offre una regolazione da 0,1 a 5,0 ms o cui si sono delle spento.

Il vale ODS variera a seconda della fotocamera e dall'unità flash che viene utilizzata e deve essere regolato manualmente.

Nota:

Over-Drive-Sync (ODS) pu oessere utilizzato solo quando la modalita di sincronizzazione è impostata su HS.
- Quando ODSiene regolato, la posizione del limite del flash (bordo scuro nella parte superiore o inferiore dell'immagine) cui si sono spostata all'interno della cornice. quando viene spento, il punto flash del trigger verrà selezionato automaticamente in modalità HS.

AUTO MOD

- Off

La luce pilota delle unità flash Elinchrom non cambia.

- Shutter**

Premere il pulsante di scatto della fotocamera perMETTERE a fuoco,causera I'accensione per pochi secondi della lampada pilota relativa all'unita flash EL,come aiuto alla messa a fuoco,in condizioni di scarsa luminosità. (Non supportato da Nikon)

DOF

Le unità flash Elinchrom accenderanno la loro lampada pilota per tutto il tempo in cui il pulsante DOF (profondità di Campo) sulla fotocamera viene premuto.

AF LIGHT

Attiva la luce di supporto Auto-Focus di Skyport HS quando il pulsante di scatto è premuto a metà per la messa a fuoco (controllareanche le impostazioni della fotocamera).

KEYCLICK

Quando attivato, la pressione di un qualsiasi pulsante di controllo sare indicative da un segnale acustico.

SLEEP

Quando non in uso per un periodo di tempo, Skypport HS passera alla modalità Sleep per risparmiare energia. Modalità sospensione ridardata da 1 a 60 minuti o spegnimento

AUTO OFF

Skyport HS si spegne automaticamente quando lasciato incustodito per un periodo di tempo.

Spegnimento ridardato automatico da 1 a 60 minuti o spegnimento.

Quando le modalità Sleep e di spegnimento automatico sono entrambi attive, il trasmettitore Plus HS si spegnerà impostando la modalità di sospensione ridardata.

• Con le fotocamere Nikon, queste funzioni sono attivate all'intemo del menu della fotocamera.
  ** Non supportato da Nikon.

CONTRAST

Il contrasto del display può essere regolato da 80 a 120%

BACKLIGHT

L'illuminazione dello schermo del dispositivo più essere accesa/spenta

RIPRISTINO IMPOSTAZIONI DI FABBRICA

Premendo e tenendo premuti i pulsanti Speed di sinistra e destra (circa 2 secondi) nelle Skyport HS è accesso, il dispositivo verrà reimpostato alle impostazioni di fabbrica.

Tutte le impostazioni utente, tranne il contrasto dello schermo, verranno reimpostate.

Per aggiornare il Firmware del trasmettitore Plus HS, è richiesto l'Updater del trasmettitore Elinchrom HS. Disponibile sul除去 web di Elinchrom.

RISOLUZIONE DEI PROBLEMI

Premendo e tenendo premuti i pulsanti Speed di sinistra e destra (circa 2 secondi) nelle Skyport HS è accesso, il dispositivo verrà reimpostato alle impostazioni di fabbrica.

Tutte le impostazioni utente, tranne il contrasto dello schermo, verranno reimpostate

SI HA QUESTO PROBLEM? SI PREGA DI CONTROLLARE I SEGUENTI PUNTI:
L'UNITÀ NON SI ACCENDE	Controllare la polarità della batteria e sostituire entrambe le batterie scariche.
L'UNITÀ FLASH NON PUò ESSERE ATTIVATA QUANDO LA MODALITÀ “TUTTI” è SELEZIONATA	Il trasmettitore e il ricevitore devono essere impostati sullo stesso canale di frequenza.MODALITÀ ELSP: trasmettitore e ricevitore devono essere impostati con la stessa modalità di sincronizzazione: modalità di sincronizzazione normale o velocé.Verificare che il ricevitore EL-Skyport in tutte le unità EL con ricevitori incorporet si acceso.Verificare che la versione del trasmettitore corrisponde al proprio modello di fotocamera Canon o Nikon.
ALCUNE UNITÀ NON SONO ATTIVE QUANDO LA MODALITÀ GRUPPO è SELEZIONATA	Controllare le impostazioni del gruppo delle unità flash EL.Ridurre la distance di tutte le unità che non rispondono.Trasmettitore e ricevitore devono essere impostati con la stessa modalità di sincronizzazione: modalità di sincronizzazione normale o velocé, e impostazioni del canale di frequenza.

IL PULSANTE TEST FUNZIONA, MA LA FOTOCAMERA NON ATTIVA LE UNITÀ FLASH	· Verificare la perfetta aderenza dell'attacco a slitta. · Controllare le impostazioni della fotocamera (attivare la comunità dell'attacco a slitta). · Verificare che la versione del trasmettitore corrisponda alla propria fotocamera Canon o Nikon. · Controllare l'élenco delle fotocamere compatibili.
NON VENGONO VISUALIZZATE ALCUNE INFORMAZIONI RELATIVE A DIGITAL RX, RANGER RX O UNITÀ STILE RX	· Le unità equipaggiate con un plug-in ricetrasmettitore RX sono limitate nelle caratteristiche a distance. Queste unità posso tuttavia essere attivate e controllate (ma non vi sarebbe feedback visivo) dal trasmettitore EL-Skyport Plus HS.
RANGE DI DISTANZA LIMITATO	· Riposizionare le unità. · Aumentare la distance dalle pareti e dai soffitti. · Modalità ELSP: in modalità di sincronizzazione velocice, il range di distance è ridotto di circa il 50%, tornare alla modalità di sincronizzazione normale. · All'aperto, il range di distance potrebbe essere ridotto a causa di umidità, interferenze, ostacoli ecc.
INTERFERENZA CON ALTRE RETI A 2,4 GHZ, ATTIVAZIONE INATTENDIBILE:	· Provar un'alto canale di frequenza per il trasmettitore e il ricevitore dell'unità EL. · Ridurre la distance tra l'unità flash e il trasmettitore.
MODALITÀ HS; SINCRONIZZAZIONE FINO A 1/8000S:	· Le monotorce azione Elinchrom (precedentamente A) non sono ottimizzate per la modalità HS. Per benificiare di migliorie prestazioni, si prega di utilizzato unità flash con lampade flash Pro (Standard o S in precedenza) o utilizzato idealmente con monotorce HS dedicate. · La sintonia fine ODS aiuta ad ottimizzare le prestazioni HS. · Se vi è banding visibile, si prega di ridurre la velocità dell'otturatore della fotocamera, o impostare ODS e regolare per ridurre al minimo o il banding. · La funzionalità HS funzione solo con fotocamera Canon o Nikon e il trasmettitore appropriato.
UNITÀ DI SCANSIONE EL: NESSUNA UNITÀ EL TROVATA, O ALCUNE UNITÀ SONO MANCANTI.	· Accenderare tutte le unità EL attivate, quando accenderre il trasmettitore EL-Skyport Plus HS o visitare le impostazioni per ripetere la scansione. · Frequenza, gruppo e modalità ELSP devono corrispondere con il trasmettitore. · Assicurarsi che tutte le unità attivate sul trasmettitore EL-Skyport Plus HS funzionino sull'ultimo firmware.

CANALE DI FREQUENZA PER RICEVITORI EL-SKYPORT SPEED

Esso non è rilevante per questo prodotto, ma può aiutare con la configurazione di frequenze su unità legacy EL-Skyport.

SCARICA LA GUIDA UTENTE DEL TRASMETTITORE EL-SKYPORT PLUS HS

Per ottenere la guida completa'utilizzare quello collegamento: http://bc.gs/elspths

SCARICA LA CONFORMITA

Trova la dichiarazione di conformità CE e USA e Canada qui: http://bc.gs/ec

AGGIORNAMENTO FIRMWARE TRAMITE PORTA USB

Si prega di scaricare i nostri ultimi firmware e di seguire le istruzioni: http://bc.gs/fw

INDICE
