BEDIENUNGSANLEITUNG ELSkyport Transmitter Pro Elinchrom

KONFORMITÄTSERKLÄRUNG 22

VERSIONEN 23

FUNKTIONEN 23

BATTERIEN EINSETZEN 24

BATTERIEN 24

KOMPATIBILITÄT 25

AUSLOSEN 25

FERNBEDIENUNG 25

FREQUENZKANÄLE 25

TECHNISCHE DATEN 26

BLITZSCHUHADAPTER 26

MONTAGE AUF DER KAMERA 27

ANZEIGE 28

TASTEN 29

SETUP-MENU 31

RÜCKSETZEN AUF WERKSEINSTELLUNGEN 33

FEHLERBEHEBUNG 33

UPDATE DER FIRMWARE 35

EINLEITUNG

Sehr geehrter Fotograf,

Danke, dass Sie ELINCHROM gewählt haben.

DE

Alle Produkte von Elinchrom werden unter Nutzung der neuesten Technologie hergestellt. Sorgfältig ausgewählte Komponenten werden benutzt, um hochste Qualität zu gewährleisten, und das Gerät wird vielen Tests unterworfen, sowohl während als auch nach der Herstellung. Wir vertrauen darauf, dass es Ihnen weitere Jahre treue Dienste leisten wird.

Bitte lessen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie Ihr neues Elinchrom-Produkt benutzen. Sie finden Informationen zu ihrer Sicherheit und wie Sie aus all den programmierbaren Funktionen Nutzenziehen.

In dieser Anleitung können Bilder von Produkten mit Zubehör enthalten sein, die nicht Teil von Sets oder einzelnen Einheiten sind.

Für die Konfiguration von Sets oder einzelnen Einheiten von Elinchrom werden Änderungen vorbehalten und diese können in anderen Ländern unterschied sein.

Für weitere Details, Upgrades, Neigkeiten und die neuesten Informationen über das Enlinchrom-System besuchen Sieitte regelmäßige Website von Elinchrom. Die neuesten Gebrauchsanleitungen und technischen Spezifikationen konnen aus dem „Support“-Bereich heruntergeladen werden.

Für technische Daten, Eigenschaften und Funktionen von Blitzgeräten von Elinchrom und Zubehör sind Änderungen vorbehalten. Die aufgeführten Spezifikationen können durch Toleranzen in Komponenten oder Messinstrumenten abweichen. Für technische Daten werden Änderungen vorbehalten. Keine Garantie für Druckfeher.

Bitte prüfen Sie auf die neueste Anleitung auf unserer Website: www.elinchrom.com/support Danke

Ihr Team von Elinchrom

Das Produkt ist als Class 3R Laser-Produkt klassifiziert gemäß der folgenden Standards IEC/EN 60825-1, Radiation Safety of Laser Products".

DE

LASER RADIATION

AVOID DIRECT EYE EXPOSURE

Class 3R: Ein Class 3R Laser wird als sicher angesehen, wenn er vorsichtig genutzt wird, mit beschränktem Hineinsehen in den Laserstrahl. Mit einem Class

3R Laser kann die MPE überschritten werden, aber mit einem geringen Risiko für Verletzungen. Sichtbare permanente Laser in Class 3R sind auf 5mW begrenzt. Für andere Wellenlängen und für pulsierende Laser finden andere Grenzwerte Anwendung.

Der ELSP Transmitter Plus HS ist für die folgenden Kameras verfügbar:

• Canon
  Nikon
• Sony
• Olympus ®.

EIGENSCHAFTEN

• Großografische Kontrollanzeige.
• Beleuchtung der Anzeige in grün oder rot (grün für den Normal Sync-Modus, rot für den Speed Sync-Modus).
• Schnellzugriffstaten und Drehrad für leichte Steuerung.
• Sichere Blitzschuhverbindung mit Bajonettverschluss.
• Standardbatterien 2 AA (auch wieder aufladbare Akkus verwendbar).
• 2,5 mm Anschluss für Auslöser-Output.

• Firmware-Update über integrierten Mini-USB-Anschluss.
  40 Remote-Kanäe.

• 20 Frequenzkanäle* im Normal Sync-Modus.

• 20 Frequenzkanäle* im Speed Sync-Modus.

4 Groups und ALL.
- EL-Skyport Sync-Modi.

• Normal Sync-Modus (maximaler Abstandsbereich).
• Speed Sync-Modus (schnellere Verschlussgeschwindigkeit, insbesondere wenn HS aktiviert ist, aber verminderter Abstandsbereich).

Sync-Modi**.

• Standard (unter Benutzung des mittleren Kontakts auf dem Blitzschuh).
• HS *** (Sync bis zu 1/8000 s, automatisch gesteuert).
• ODS (manueller Over-Drive-Sync) Feineinstellung der Zeit von HS für maximale Leistung und gleichmäßige Belichtung.

• Sync-Modus**** für zweiten Vorhang.

• AF-Licht integriert***

• Auto MOD *** zur Steuerung des Einstellichts von Elinchrom-Blitzgeräten zur Fokussierung.

• Shutter Mode**** (der halb gedrückte Auslöser steuert die Einstelllampe).

• DOF Mode (die "DOF"-Taste (Tiefenschärfe, Depth Of Focus) der Kamera steuert die Einstelllampe).

• Fernbedienung** mit automatischer Rückmeldung von Elinchrom-Blitzgeräten.

• EL-Blitzgeräte können gesteuert werden "All" zusammen, als "Groups" oder "Single" Geräte.

• Blitzleistung hersauf und herunter.

• Einstelllampe an / aus oder Intensität hereauf und herunter.

• Sleep-Modus und Auto OFF-Modus programmierbar.

• RESET auf Standaedstellungen.

• Für alle neuesten Elinchrom-Blitzgeräte mit 20 Frequenzkanänen und kompatibel mit früheren Modellen.
  ** Für alle Elinchrom-Blitzgeräte mit eingebautem EL-Skyport-Empfänger und Transceiver.
  *** Erweiterte Funktionen fur Kameras von Canon und Nikon mit TTL-Blitzschuh (eingeschränkte Funktionen fur Nikon, siehe unten).
  **** These Funktionen werden nicht von Nikon Unterstützung, können aber im Kameramenü aktiviert werden.

EINSETZEN DER BATTERIEN

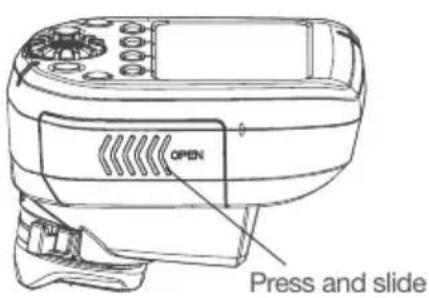

Drücken Sie auf die Abdeckung des Batteriefachs und schiben Sie sie in Pfeilrichtung, um die Abdeckung des Batteriefachs zu öffnen (siehe Abbildung 1).

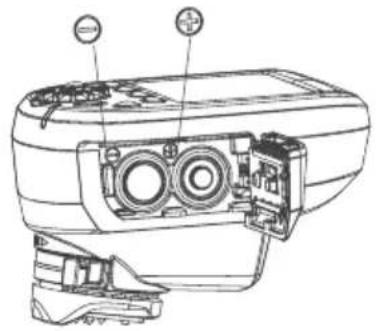

Setzen Sie die Batterien ein. Stellen Sie sicher, dass die Kontakte „+” und „-” der Batterie richtig orientiert sind (siehe Abbildung 2). (Hinweis:itte verwenden Sie zwei Stück AA Alkali-Batterien oder NiMH-Akkus vom Typ AA).

Drucken Sie die Abdeckung gegen den Transmitter und schiben Sie sie zurück in die eingerastete Position.

Abbildung 1

Abbildung 2

BATTERIEN

• 2 × AA Batterien werden für den Transmitter benutzt.
• Falsches Einsetzen der Batterien beschädigt den Transmitter nicht.
• Nicht wiederaufladbare AA (Trocken-)Batterien wie vom Typ Zink-Carbon, Alkali oder wiederaufladbare Akkus in der Höhe AA wie Nickel-Cadmium (NiCd) oder Nickel-Metalhydrid (NiMH) können benutzt werden.
• Batterietypen nicht mischen.
• Benutzen Sie in thisem Transmitter keine Lithium-AA-Batterien.

**** Nicht von Nikon Unterstützung.

KOMPATIBILITÄT

Es gibt drei verschiedene Generationen von Elinchrom EL-Skyport-Blitzgeräten im Markt:

1. GENERATION

• EL-Skyport Transceiver RX-Modul (Style RX, Digital RX, Ranger RX).

2. GENERATION

• Eingebautes EL-Skyport-Modul Mk1 (BRX, D-Lite RX, Quadra, Quadra Hybrid).

3. GENERATION

Eingebautes EL-Skyport-Modul Mk2 (ELC und ELB). These Generation bietet erweiterten Abstandsbereich

AUSLOSEN

Auslösen Funktioniert mit allen existierenden Elinchrom-Blitzgeräten mit eingebauten oder zusätzlichen EL-Skyport-Transceivern.

FERNBEDIENUNG

WENN ALL ODER GROUP 1 - 4 AUSGEWÄHLT IST

• Alle Elinchrom-Blitzgeräte mit EL-Skyport werden untersätzt, wenn „PWR±, MOD± oder MOD on/off" verändert wird. Wenn die Einstellungen zur Leistung der Einstelllampe mit den Tasten MOD on/off oder MOD+/- geändert werden, schaltet der benutzte Elinchrom-Blitz in den Modus für freies Einstellt Licht. Um zum proportionalen Modus des Einstellectuals zurückzukehren, müssen die Einstellungen am EL-Blitzgerät vorgenommen werden.
• Einige Geräte unterstützen nicht alle Funktionen des Einstellichts, dann wird „--“ angezeigt (z. B. für Ranger, Quadra, ELB400).

WENN EIN EINZIGES GERÄT AUSGEWÄHLT IST

Das ausgewählte Gerät wird mit einem Rahmen in der Anzeige hervorgehoben und kann individuell gesteuert werden.
- Es werden nur Elinchrom-Blitzgeräte mit eingebauten EL-Skyport-Empfängern der 2. und 3. Generation Unterstützung.

Hinweis:

Geräte der 1. Generation werden erkannt, aber zeigen „--“ in der Anzeige. Es gibt keine Rückmeldung der Einstellungen des Geräts an den EL-Skyport Transmitter Plus HS, aber es wird normal ausgelöst.

FREQUENZKANÄLE

Einige ältere Elinchrom-Blitzgeräte mit eingebautem EL-Skyport unterstützen die Frequenzkanäe 1 bis 4 oder 1 bis 8 (wie BRX, D-Lite RX, Quadra).

Die neuesten Elinchrom-Blitzgeräte mit eingebautem EL-Skyport unterstützen bis zu 20 verschiedene Freqenzkanäle 1 bis 20 (ELC, ELB).

TECHNISCHE DATEN

PARAMETER SPEZIFIKATION
VERSIONEN	Canon®, Nikon®, Sony®, Olympus®
AUSLÖSEKOMPATIBILITÄT	ALLE Elinchrom-Blitzgeräte mit eingebautem EL-Skyport-Empfänger oder Transceiver und die EL-Skyport RX Transceiver-Module, plus EL-Skyport Universal.
KOMPATIBILITÄT DER FERNBEDIENUNG	ALLE Elinchrom-Blitzgeräte mit eingebautem EL-Skyport Transceiver: ELC Pro HD, ELB 400, Ranger Quadra RX, Quadra Hybrid, D-Lite RX-Serien, BRX-Serien, Master RX-Serien und FRX-Serien (HINWEIS: EL-Geräte mit separatem Transceiver RX-Modul haben begrenzte Fernbedienungsfunktionen).
ABSTANDSBEREICH	Im Haus > 60 m. Im Freien > 200 m. Hinweis: Der volle Abstandsbereich ist mit den neusten Elinchrom-Blitzgeräten verfügbar wie ELC oder ELB. Andere oder ältere Elinchrom-Blitzgeräte haben einen eingeschränkten Abstandsbereich.
BATTERIEN	2x AA Batterien (Standard oder wieder aufladbar).
BATTERIELEBENSDAUER	Hängt von der Art der Batterien und der Nutzung ab. Für zwei Standardbatterien mit je 1000 mAh beträgt sie ungebär 35 Stunden Betriebszeit und mehr als 15000 Auslösevorgänge.
FERNBEDIENUNG	Max. 10 Geräte können erkannt, angezeigt und fembedient werden.
FREQUENZKANÄLE	20 Kanäle im Normalmodus und 20 Kanäle im Speed-Modus.
EL-SKYPORT MODI (ELSP)	Normal / Speed-Sync Modus.
AUSLÖSE- / BEDIENGRuppen	„All" oder in „Groups" (Gruppe 1 bis 4).
SYNC-MODI	Standard, HS (mit oder ohne ODS), zweiter Vorhang.
USB-ANSCHLUSS	Für den Update der Firmware.
SR-ANSCHLUSS	Trigger Output 2,5 mm Phone Jack mono (max. Sync-Spannung 3 V DC).
ABMESSAGEN (B X L X H)	69 x 84 x 59 mm (2,7 x 3,3 x 2,3 Zoll.)
GEWICHT	Ca. 170 g (6 oz) einschließlich 2 x AA-Batterien. 120 g (4,2 oz) ohne Batterien.

BLITZSCHUHADAPTER

FUNKTIONEN

Der Elinchrom Skyport Plus HS Transmitter kann für einfache Auslösung mit Leistungsregelung für jeder Kamera genutzt werden, die einen schuhförmigen Blitzanschluss hat. Die unter beschriebenen Funktionen erfordern eine Kamera von Canon oder Nikon, die mit dem Skyport-System kompatibel ist. Um richtig zu Funktionieren, bietet der Skyport HS Transmitter spezielle Verbindungspins für die Kommunikation mit der verbundenen Kamera.

Es sind zwei entsprechliche Versionen des Elinchrom-Transmitters verfügbar:

• Canon für Canon EOS-Kameras von Typ A, die mit der ETTLII / ETTL-Blitzautomatik kompatibel sind.
• Nikon für Nikon DSLR-Kameras, die mit iTTL-Blitzgeräten kompatibel sind.

Spezialisierte Kommunikationsanschlüsse im Blitzschuhanschluss der Kamera ermögen die folgenden Funktionen des Elinchrom Skyport HS:

SYNC-Modus
HS- und ODS-Modus
- Sync für zweiten Vorhang
- Auto MOD
- AF-Licht

Hinweis: Nicht alle Kameras werden für alle Funktionen untersucht.

DE

LISTE DER GETESTETEN KAMERAS

Die neueste Zusammenfassung der Kameramodelle und der Unterstützung Funktionen befindet sich auf der Website von Elinchrom unter: http://www.elinchrom.com/support.php

MONTAGE AUF DER KAMERA

Ein einfacher Bojonettverschllussmechanismus wird genutzt, um den Transmitter safer am Blitzschuh der Kamera zu befestigen.

ANBRINGEN

1. Schalten Sie die Kamera und den EL-Skyport Transmitter aus.
2. Richten Sie den Blitzschuh des EL-Skyport Transmitters nach der Blitzschuhaufnahme der Kamera aus.
3. Vollständig in die Blitzschuhaufnahme der Kamera einschieben.

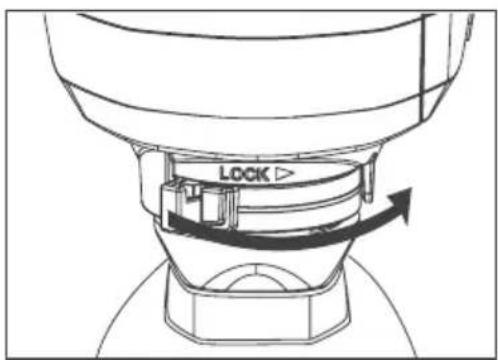

4. Die Lasche am Befestigungsring nach rechts bewegen, bis er einrastet. (Siehe Abbildung 3)

ENTFERNEN

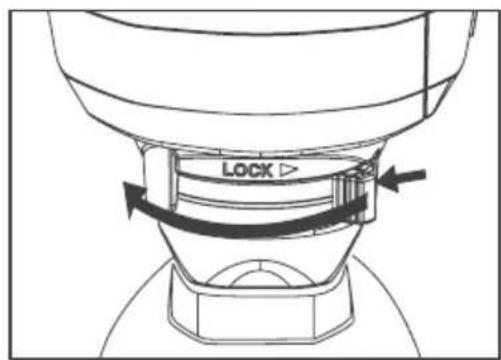

1. Ausrasten: Den Freigabeknopf drucken und die Lasche vollständig nach links bewegen. (Siehe Abbildung 4)
2. Den EL-Skyport Transmitter aus dem Blitzschuh der Kamera herausschieben.

Abbildung 3

Abbildung 4

ANZEIGE

Die grafische Anzeige zeigt den Status und die Einstellungen des Einchrom-Geräts an.

Die Beleuchtung der Anzeige kann ein- und ausgeschaltet werden.

Im Normal Sync-Modus ist die Beleuchtung grün. Im Speed Sync-Modus ist die Beleuchtung rot.

Der Kontrast der Anzeige kann im Setup-MENU angepasst werden.

Die obere Leiste der Anzeige zeigt den Status des Elinchrom-Transmitters an.

Dieunte Leiste der Anzeige zeigt die Funktionen der vier Schnellwahltasten an.

Der mittlere Bereich zeigt eine Liste der erkannten Elinchrom-Blitzgeräte an. Wenn ausgewählt, werden auch die Elemente für das Setup-Menu angezeigt.

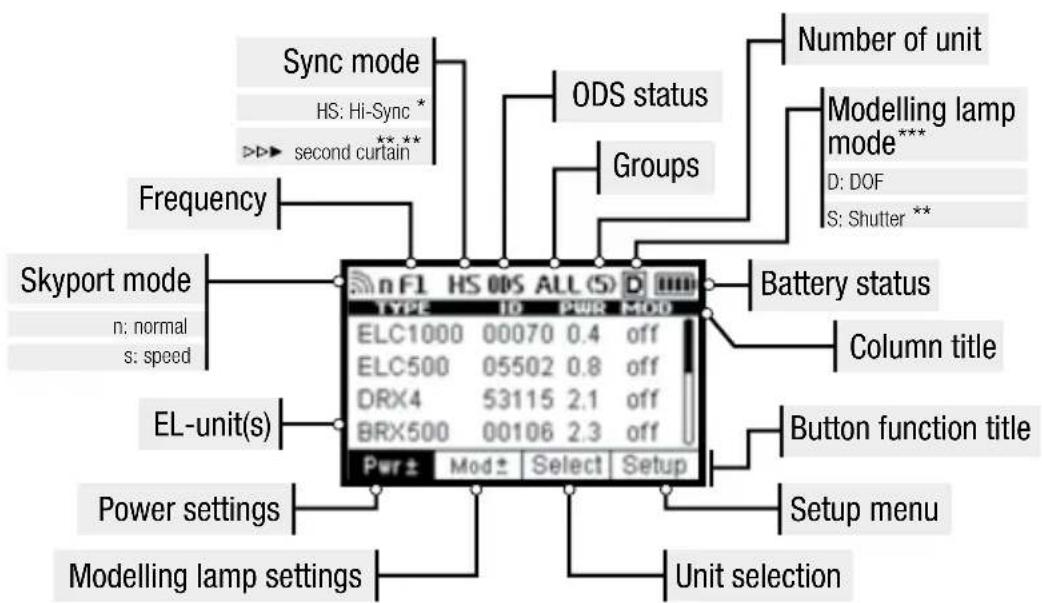

ANZEIGEFELD - DASHBOARD

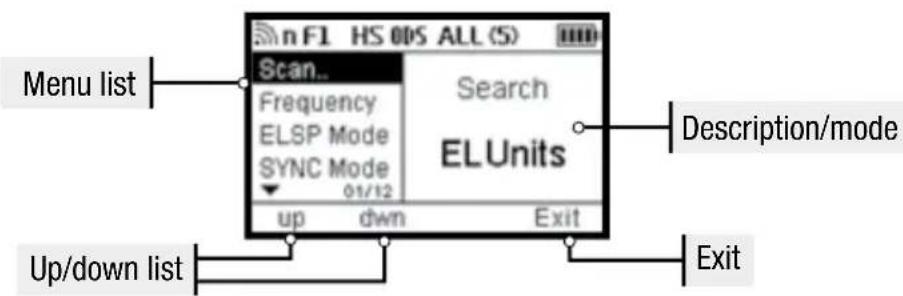

ANZEIGEFELD - SETUP-MENU

• In Nikon-K cameras werden diese Funktionen im Menu der Kamera aktiviert.
  Nicht Unterstützung durch das Nikon®
  * Nicht Unterstützung durch das Sony®

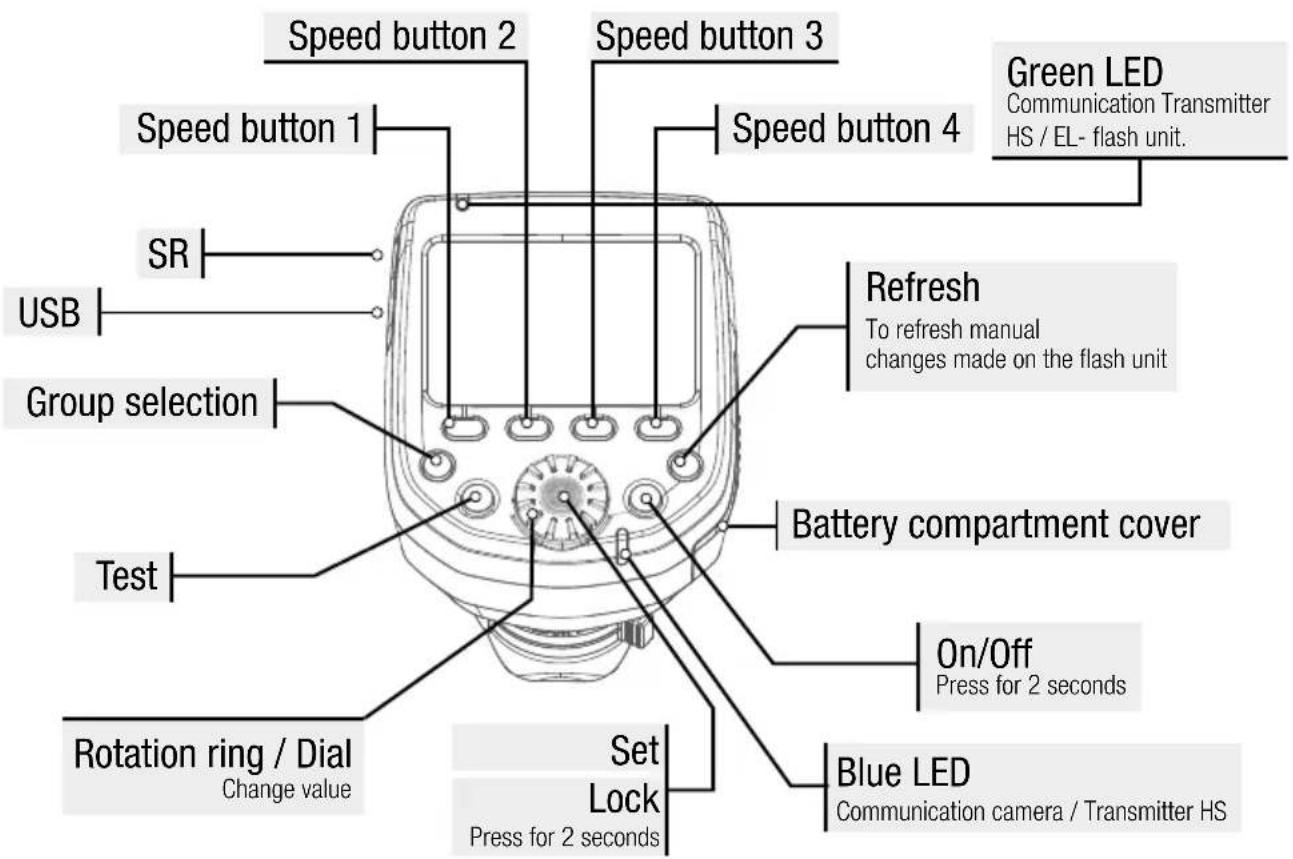

TASTEN

DE

SPEED BUTTONS 1-4

Die Schnellwahltasten ermöglichen die schnelle Einstellung der unten angeführten Funktionen. Fett gedruckte Funktionen bezeichneten die Funktion dieser Tasten, wenn der SETUP-Modus ausgewählt ist.

SPEED BUTTON 1 (LEFT)

Pwr ± Änderung der Blitzeistung in 1/10 relativen Blendenstufen auf /ab mit dem Wahlrad.

up aufwärts scrollen im Setup-Menu, wenn SETUP ausgewähl ist.

SPEED BUTTON 2 (MIDDLE LEFT)

Drücken Sie diese Taste einzel oder zweimal, um zwischen den Funktionen der Einstelllampe hin- und herzuschalten.

Mod die Einstelllampe mit dem Wahlrad ein-/ ausschalten.

Mod± Änderung der Leistung der Einstelllampe in 1/10 relativen Blendenstufen auf /ab mit dem Wahlrad.

down abwärts scrollen im Setup-Menu, wenn SETUP ausgewähl ist.

SPEED BUTTON 3 (MIDDLE RIGHT)

Select zwischen den angezeigten (gefundenen) Elinchrom-Blitzgeräten hin- und herschalten.

Einstellungen für Blitz und Einstelllampe können auf dem ausgewählten Blitzgerät individuell angepasst werden, wenn es mit einem Rahmen hervorgehoben ist.

Nach ungebär 5 Sekunden verschwindet der Rahmen und Anpassungen der Einstellungen betreffen alle Geräte in allen Gruppen, wenn Gruppe "ALL" ausgewähl ist. Wenn Gruppe 1 - 4 ausgewähl ist, werden nur die Blitzgeräte in dieser Gruppe geändert.

SPEED BUTTON 4 (RIGHT)

Setup durch Drucken dieser Taste andern sich die Funktionen der Schnellwahltasten und das SETUP-Menu wird ausgewählt. Im SETUP-Menu konnen die Funktionen angepasst und aktiviert werden.

Exit das SETUP-Menü verlassen und auf den Standardanzeigemodus zurückschalten.

ON/OFF

Drücken und für mindestens 2 Sekunden halten, um den EL-Skyport Transmitter Plus HS ein- oder auszuschalten.

GROUP BUTTON

Drucken, um zwischen Gruppen 1 bis 4 und „ALL" zu wechseln.

TEST BUTTON (MIT EL LOGO)

Durch Drücken der TEST-Taste werden alle Blitze ausgelöst, wenn "ALL" ausgewähl ist, oder eine einzeln Gruppe, wenn 1 bis 4 ausgewähl ist.itte denken Sie daran, die Fotozellen fur genaue EL-Skyport-Auslösing Ihrer Blitzgeräte zu deaktivieren.

REFRESH BUTTON

Drücken Sie die Aktualisieren-Taste≦des Mal, wenn Leistungseinstellungen auf einem EL-Blitzgerät vorgenommen wurden, um die Anzeige der Leistungseinstellung am Skyport HS zu aktualisieren.

Wenn e Gruppe ausgewahlt ist, werden nur die Informationen fur diese ausgewählte Gruppe aktualisiert.

Wenn „ALL" ausgewähl ist, werden die Informationen für alle Gruppen aktualisiert.

Ein Blitz, der nicht gescannt und gefunden wurde, als das Skyport HS eingeschaltet wurde, kann nicht mit der Aktualisieren-Funktion hinzugefügt werden.

Wenn ein Blitz hinzugeführ wird, wahren Sie SETUP und SCAN im Setup-MENU oder schalten Sie den Transmitter aus und wieder an. Die Aktualisierung kann bis zu 4 Sekunden dauern, abhängig davon, wie viele Blitzgeräte gefunden und über den Transmitter betrieben werden.

Hinweis:

Um den sichersten Betrieb zwischen dem Skyport HS und EL-Blitzen zu sichern, werden die Informationen über die Blitzleistung von dem EL-Blitz nur übertragen, wenn Änderungen an der Leistung vorgenommen wurden oder die Aktualisieren-Taste gedrückt wird.

Drehen Sie am Wahlrad, um verschiedene Funktionen auszuwahlen und die Leistung der EL-Blitze zu ändern.

SET / CONFIRMATION BUTTON (TASTE IN DER MITTE DES WÄHLRADS)

Drücken, um eine Änderung zu bestätigten, die im Setup-Menu vorgenommen wurde.

Drücken, um die Beleuchting der Anzeige einzuschalten.

Drücken, um zum normalen Betrieb zurückzukehren, wenn sich das Skyport HS in den Standby-Modus versetzt hat.

2 Sekunden drücken, um alle Funktionen und Einstellungen zu sperren. Nochmals drucken, um sie wieder freizugegeben.

Die Sperr-Funktion blockiert die Funktion des Wahlrads und anderer Taten, um Falscheinstellungen zuverhindern, wenn das Skyport HS transportiert wird.

SETUP MENU

SCAN..

Wenn das Skyport HS eingeschaltet wird,ucht es automatisch nach Elinchrom-Blitzgeräten mit eingebauten oder separaten EL-Skyport Transceiver-Modulen.

Die Scan-Funktion ist auch im Setup-Menu verfügbar. Ein erneuter Scan ist notwendig, wenn neue Blitzgeräte zum Beleuchtingssystem hinzugeführten werden.

Um EL-Blitzgeräte zu finden,

• müssen alle EL-Blitzgeräte eingeschaltet sein,
• alle Blitze müssen eingebaute oder separate EL-Skyport Transceiver-Module haben,
  der Transmitter Plus HS und das EL-Blitzgerat mussen auf denselben Frequenzkanal eingestellt sein.

FREQUENCY CHANNELS

Bis zu 20 EL-Skyport-Frequenzkanäle können ausgewählt werden.

Hinweis:

• Nur die neuesten Elinchrom-Blitzgeräte (ELC 500 / 1000 Pro HD, ELB 400 und spätere Versionen) unterstützen bis zu 20 Freqenzkanäe.
• Alle „RX“-Blitzgeräte unterstützen bis zu 8 Kanäle und einige ältere Elinchrom-Blitzgeräte unterstützen bis zu 4 Kanäle.

ELSP MODE

Das Skyport HS hat zwei Betriebsarten, die unterschiedliche Blitzfunktionen bieten.

Normal-Modus

• Der Normal-Modus ist mit den allerersten Elinchrom-Blitzgeräten kompatibel, die EL-Skyport enthalten. Wenn ausgewählt, sind die Anzeigenbeleuchtung und die Status-LED grün.

- Speed-Modus

Der Speed-Modus erhöht hohere Verschlussgeschwindigkeiten von bis zu 1/1000 s abhängig von der Kamera, die normale Blitzsynchronisation nutzt (d. h. für Kameras mit Zentralverschluss und einige spiegellose).

Um Verschlussgeschwindigkeiten von bis zu 1/8000 s zu nutzen, muss der HS-Modus bei Benutzung im Normal- als auch im Speed-Modus aktiviert sein. Die Anzeigenbeleuchtung und die Status-LED sind rot, wenn der Speed-Modus aktiv ist.

Hinweis:

• Der größte Arbeitsabstand ist im Normal-Modus verfügbar. Der Speed-Modus reduziert den Arbeitsabstand um 50% . Die Skyport Transceiver in allen abgesetzten Blitzen mussen die Fähigkeit des EL-Skyport-Modus haben, den Speed-Modus zu nutzen.

SYNC MODE

Den Synchronisations-Modus auswahlen:

- Standard-Modus

Im Standard-Modus arbeiten die meisten Kameras mit Verschlussgeschwindigkeiten bis zu 1/200 - 1/250 s.

HS Hi-Sync-Modus*

Im HS-Modus kann die Verschlussgeschwindigkeit bis zu 1/8000 s betragen abhängig von der Kamera und dem Blitzgerät.

Der HS-Modus erfordert fur beste Ergebnisse Blitzgeräte oder Blitzköpfte mit langer Blitzdauer. Köpfen oder Blitzgeräte, die mit A-Blitzrohren (Action) ausgerüstet sind, werden nicht empfohlen.

Zweiter-Vorhang-Modus*

Der Zweiter-Vorhang-Modus gibt die Möglichkeit, den Blitz/New vor dem Schlieben des Verschlusses auszulösen, um Bewegungseffekte zu erzielen.

• Bei Nikon-K cameras werden diese Funktionen im Kamera-Menu aktiviert.

ODS SETUP

Der Over-Drive-Sync (ODS) kann die Gesamtbelichtung verbessern, wenn der HS-Sync-Modus aktiv ist.

ODS beruht auf Blitzgeräten mit länger Dauer des Blitzes, davon hängen die Ergebnisse von der Dauer der Blitze der genutzten Geräte ab (die sich auch bei unterschiedlicher Leistungändert), sowie der benutzten Kamera. Mit Vollbildkameras mit großem Sensoren und langsamen Verschlüssen ist es leider am schwierigsten, gute Ergebnisse zu erzielen, aber mit Geräten mit einer Dauer des Blitzes, die lang genug ist, konnen immer noch saubere Bilder mit bis zu 1/8000 s erreicht werden. Wenn ODS genutzt wird, konnen sie zusätzlich bis zu 2 Blenden mehr Licht gewinnen, wichtig, wenn Sonnenlicht überwunden werden muss.

Das ODS-Setup bietet Anpassungen von 0,1 bis 5,0 ms oder es kann ausgeschelt werden.

Der ODS-Wert variiert abhängig von der Kamera und dem Blitzgerät, die verwendet werden, und muss manuell eingestellt werden.

Hinweis:

Over-Drive-Sync (ODS) kann nur genutzt werden, wenn der SYNC-Modus auf HS eingestellt ist.
- Wenn ODS angepasst wird, kann die Position der Blitzabschaltung (dunkler Rand oben oder unter auf dem Bild) innerhalb des Rahmens bewegt werden. Wenn es ausgeschelt ist, wird der Blitzauslösepunkt automatisch ausgewählt, wenn der HS-Modus besteht.

AUTO MOD

• Off

Das Einstellung der Elinchrom-Blitzgeräteändert sich nicht.

• Shutter**

Drücken der Auslösertaste der Kamera, um zu focussieren, bewirkt, dass die Einstelllampe des EL-Blitzgeräts sich für eineugekunden einschaltet als Hilfe beim Fokussieren bei schwachem Licht. (Von Nikon nicht unterstützt)

DOF

Die Elinchrom-Blitzgeräte schalten ihre Einstellampen so lange an, wie die Taste DOF (Tiefenschärfe, Depth of field) an der Kamera gedrück gehalten wird.

AF-LIGHT

Aktiviert das Auto-Focus-Unterstützungslicht des Skyport HS, wenn die Auslösetaste zur Fokussierung halb gedrückt wird (überprüfen Sie auch die Kameraeinstellungen).

KEYCLICK

Wenn aktiviert, wird das Drücken jeder Steuerungstaste durch einen Piepton angezeigt.

SLEEP

Wenn es für eine gewisse Zeit nicht benutzt wird, schaltet das Skyport HS in den Ruhezustand, um Batterieenergie zu sparen. Stellen Sie die Zeit bis zum Ruhezustand auf 1 bis 60 Minuten ein oder schalten Sie dies aus.

AUTO OFF

Das Skyport HS schaltet sich automatisch aus, wenn es für eine bestimmte Zeit nicht bedient wurde.

Stellen Sie die Zeit bis zur Auto-Abschaltung von 1 bis 60 Minuten ein oder schalten Sie diese aus.

Wenn Ruhen und Auto-Abschaltung beside aktiv sind, schaltet sich der Transmitter Plus HS nach der vom Benutzer eingestellt den Zeit bis zum Ruhen aus.

CONTRAST

Der Kontrast der Anzeige kann von 80 bis 120% eingestellt werden.

BACKLIGHT

Die Beleuchtung der Anzeige des Geräts kann ein- oder ausgeschaltet werden.

• Bei Nikon-K cameras können diese Funktionen im Kamera-Menu aktiviert werden.

** Nicht understands von Nikon.

AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN

Durch Drücken und Halten der linken und rechten Schnellwahltasten, während das Skyport HS eingeschaltet ist (ungeführ 2 Sekunden), wird das Skyport HS auf die Werkseinstellungen zurückgesetzt. Alle Einstellungen durch den Benutzer außer dem Kontrast der Anzeige werden zurückgesetzt.

FIRMAWARE-UPDATE

Um einen Update der Firmware des Transmitter Plus HS vorzunehmen, wird der Elinchrom Transmitter HS Updater bereits!. Dieser ist auf der Website von Elinchrom erhältlich.

DE

FEHLERBESEITIGUNG

Durch Drücken und Halten der linken und rechten Schnellwahltasten, während das Skyport HS eingeschaltet ist (ungeführ 2 Sekunden), wird das Skyport HS auf die Werkseinstellungen zurückgesetzt. Alle Einstellungen durch den Benutzer außer dem Kontrast der Anzeige werden zurückgesetzt.

WELCHES PROBLEM HABEN SIE? BITTE PRÜFEN SIE FOLGENDE PUNKTE:
DAS GERÄT LÄSST SICH NICT EINSCHALTEN	Prüfen Sie die Polarität der Batterie und ersetzen Sie beide entladen Batterien.
BLITZGERÄT KANN NICT AUSGELÖST WERDEN, WENN DER MODUS „ALL“ AUSGEWÄHLT IST	Transmitter und Empfänger müssen dieselben Einstellungen für den Frequenzkanal haben. ELSP-MODUS: Transmitter und Empfänger須schen dieselben Einstellungen für den Synchronisationsmodus haben: Normal- oder Speed Sync-Modus. Überprüfen Sie, dass der EL-Skyport-Empfänger in allen EL-Blitzen mit eingebauten Empfängem eingeschaltet ist. Überprüfen Sie, dass die Version des Transmitters Ihr Canon- oder Nikon-Kamera entspricht.
EINIGE BLITZE WERDEN NICT AUSGELÖST, WENN DER GROUP-MODUS AUSGEWÄHLT IST	Überprüfen Sie die Group-Einstellungen des EL-Blitzgeräts. Verringern Sie den Abstand zu jedem Gerät, das nicht reagiert. Transmitter und Empfänger須schen dieselben Einstellungen für den Synchronisationsmodus haben: Normal- oder Speed Sync-Modus sowie dieselben Einstellungen für den Frequenzkanal.

DE

DIE TASTE TEST FUNKTIATIONIERT, ABER DIE KAMERA LÜST DIE BLITZGERÄTE NICT AUS	Überprüfen Sie die Montage auf dem Blitzschuh. Überprüfen Sie die Kameraeinstellungen (schalten Sie die Kommunikation mit dem Blitzschuh ein). Überprüfen Sie, dass die Version des Transmitters Ihrer Canon- oder Nikon-Kamera entspricht. Überprüfen Sie die Liste der kompatiblen Kamas.
EINIGE INFORMATIONEN WERDEN NICT ANGEZEIGT BEI DIGITAL RX, RANGER RX ODER STYLE RX-GERÄTEXN	Geräte, die mit einem separaten Transceiver RX ausgerüstet sind, sind bei ihren ferngesteuerten Funktionen eingeschränkt. Diese Geräte können aber durch den EL-Skyport Transmitter Plus HS ausgelösst und gesteuert werden (aber ohne visuelle Rückmeldung).
BEGRENZTER ENTFERNUNGSBEREICH:	Stellen Sie die Geräte anders auf. Vermösem Sie den Abstand zu Wänden und Decken.. ELSP-Modus: Im Speed Sync-Modus wird der Abstandsbereich um ca. 50 % verringgert, schalten Sie auf den normalen Sync-Modus zurück. Im Freien kann der Abstandsbereich durch Feuchtigkeit, Störungen, Hindemisse usw. verringgert werden.
STÖRUNGEN DURCH ANDERE 2,4 GHZ-NetzWERKE, UNZUVERLÄSSIGE AUSLOSUNG:	Versuchen Sie es mit einem anderen Frequenzkanal für Transmitter und Empfänger der EL-Geräte. Verringn Sie den Abstand zwischen dem Blitzgerät und dem Transmitter.
HS MODUS; SYNC BIS ZU 1/8000 S:	Elinchrom Action- (frührer A-) Köfe sind nicht für den HS-Modus optimiert. Um die bessere Leistung zu erhalten, benutzten Sieitte Blitzgeräte mit Pro-Blitzrähren (frührer Standard oder S) oder benutzten Sie idealerweise spezielle HS-Köfe. ODS-Feineinstellung hilft damit, die HS-Leistung zu optimieren. Wenn es sightbare Streifen gibt, verringn Sie die Verschlussgeschwindigkeit an ihrer Kamera oder stellen Sie ODS ein und passen es an, um Streifen zu minimieren oder zu vermeiden. Die HS-Funktion arbeitet nur mit Canon- oder Nikon-K cameras und dem entsprechenden Transmitter zusammen.

SCANNEN DER EL-GERÄTE:

KEIN EL-GERÄT GEFUNDEN ODER EINNIGE GERÄTE FEHLEN.

• Schalten Sie alle aktivierten EL-Geräte ein, dann schalten Sie den EL-Skyport Transmitter Plus HS ein oder gehen Sie zu Einstellungen und wiederholen das Scannen.
• Einstellungen für Freqenz, Group- und ELSP-Modus müssen mit dem Transmitter übereinstimmen.
• Stellen Sie sicher, dass alle im EL-Skyport Transmitter Plus HS aktivierten Geräte mit der neuesten Firmware arbeiten.

DE

FREQUENZKANÄLE FÜR EL-SKYPORT SPEED-EMPFÄNGER

Dies ist für diese Produkt nicht relevant, könnte aber hilfreich sein bei der Frenzeneinstellung an älteren EL-Skyport-Geräten.

1(default)

2

3

4

5

6

7

8

DIE GEBRAUCHSANLEITUNG FÜR DEN EL-SKYPORT TRANSMITTER PLUS HS HERUNTERLADEN

Erhalten Sie die vollständige Gebrauchsanleitung über diesen Link: http://bc.gs/elspths

KONFORMITÄTSERKLÄRUNG HERUNTERLADEN

Sie finden Ihre Konformitatserklarung fur EU sowie USA und Kanada hier: http://bc.gs/ec

FIRMWARE-UPDATEÜBER USB-ANSCHLUSS

Bitte laden Sie unsere neueste Firmware herunter und folgen Sie den Anweisungen: http://bc.gs/fw

MANUEL D'UTILISATION

TABLE DES MATIÈRES 36

DECLARATION DE CONFORMITE 39

VERSIONS 40

FONCTIONNALITES 40

INSTALLER LES PILES 41

PILES ET ACCUMULATEURS 41

COMPATIBILITÉ 42

DECLENCHEMENT 42

CONTROLE A DISTANCE 42

CANAUX DE FREQUENCY 42

TECHNISCHE GEGEVENS 94

FLITSSCHOEN ADAPTER 95

MONTAGE OP DE CAMERA 95

SCHERM 96

TOETSEN 98

SETUP MENU 99

FABRIEKSINSTELLINGEN HERSTELLEN 101

PROBLEM OPLOSSEN 101

FIRMWARE UPDATE 103

INTRODUCTIE

Beste fotograaf,

De能力和 technikien, die sichere Funktionen sind.

SPEED BUTTON 1 (LEFT)
