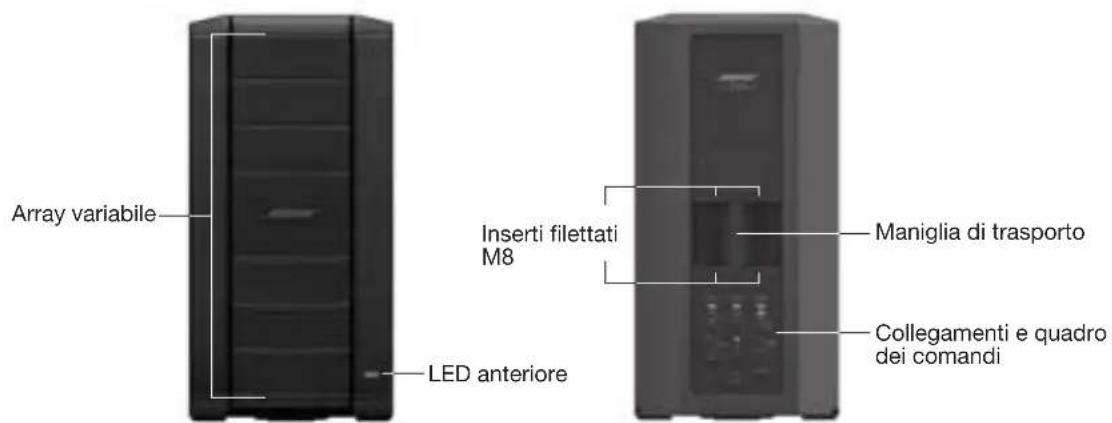

Diffusore ad array variabile F1 Model 812. 5

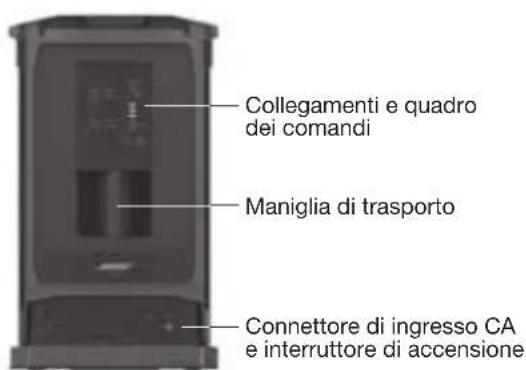

Subwoofer F1 5

Uso dell'array variable 6

Regolazione dell'array. 6

Quattro coperture 6

Applicazioni 7

Configurazione del sistema

Uso del diffusore F1 Model 812 con il subwoofer F1. 8

Uso del diffusore F1 Model 812 su un treppiede 9

Funzionamento

Quadro dei comandi dell'F1 Model 812 10

Quadro dei comandi del subwoofer F1 11

Sequenza di accensione/spegnimento 12

Impostazione dei selettori EQ 12

Collegamento delle sorgenti 12

Configurazione di INPUT 1 con un microfono 12

Configurazione di INPUT 1 con una sorgente 12

Configurazione di INPUT 2 con una sorgente 12

Scenario di collegamento 13

Banda completa, uscita stereo del mixer audio ai diffusori F1 Model 812 L/R. 13

Banda completa con mixer audio, un subwoofer F1 e due diffusori F1 Model 812 13

Uscita stereo del mixer audio al subwoofer F1 e ai diffusori F1 Model 812 destro/sinistro 14

Gamma completa con uscita stereo del mixer audio a due subwoofer F1 e due diffusori F1 Model 812. 15

Ingresso stereo a subwoofer F1 e diffusori F1 Model 812 L/R. 15

Mic a INPUT 1 del diffusore F1 Model 812 16

Dispositivo mobile a diffusore F1 Model 812 singolo. 16

Dispositivo mobile a diffusore F1 Model 812 e subwoofer F1. 17

Console per DJ a due subwoofer F1 e due diffusori F1 Model 812 17

Manutenzione

Operazioni di manutenzione 18

Pulizia 18

Richiesta di un'intervento di assistenza 18

Risoluzione dei problemi 18

Indicatori LED 19

Garanzia limitata e registrazione 19

Accessori 19

Informazioni tecniche 20

Caratteristica fisiche 20

Partie elettriche 20

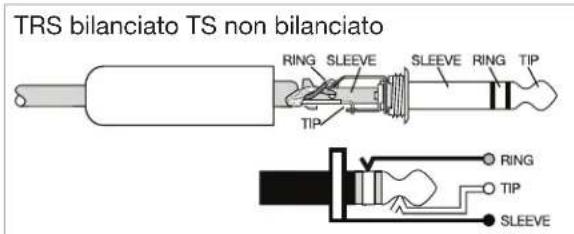

Riferimento dei cablaggi dei connettori di ingresso/uscita 20

Descrizione del prodotto

Il diffusore ad array variabile Bose F1 Model 812 è il primo diffusore portatile amplificato che consente di controllare la copertura verticale. è sufficiente spingere o tirare l'array in posizione per creare copertura "verticali", "a C", "a J" o "a J capovolta". Una volta configurato, ilsystema regola automaticamente l'equalizzatore per Maintainere un bilanciamento dei toni ottimale con agli tipo di copertura. Utilizzato al livello del pavimento, su un palco o di fronte a spalti o gradinate, è ora possibile adattare il PA alle specifiche dell'ambiente in cui ci si trovare.

Provvisto di un array di otto driver medio/alti ad alta potenza, un woofer amplificato da 12" ad alta potenza e un punto di crossover più basso, il diffusore offre elevate prestazioni SPL mantenendo limpidezza nella voce e nei mezzi toni con una qualità nettamente migliorare rispetto ai diffusori tradizionali.

Per una risposta dei bassi estesa, il subwoofer Bose F1 riunisce alla potenza di una cassa dei bassi più grande in un design più compatto, più facile da trasportare e da montare in auto. Nel corpo del subwoofer è integrata una base di montaggio per il diffusore,osi che se ne conosca sempre l'ubicazione,per una configurazione veloce e simplice. Tale base contiene ancche alcune canaline in cui nascondere i cavi per conferire un aspetto pulito e ordinato.

Il diffusore e il subwoofer hanno ciascuno una potenza di 1.000 Watt per diffondere il suono in agli angolo di qualiasi ambiente.

Ora ottenere questi risultati è ancorta più simplice. Il diffusore e il subwoofer sono realizzati in materiali compositi leggeri con alta resistenzaagli impatti e hanno maniglie strategicamente posizionate per facilitarne il trasporto.

Per la prima volta, il diffusore F1 Model 812 consente di far convergere il suono ove necessario. Il PA assicurera una Buona copertura in qualsiasi luogo si svolga l'esibizione.

Caratteristichevantaggi

L'array di diffusori variable a otto driver dell'F1 Model 812 consente di scegliere tra quattro copertura per indirizzare il suono verso il pubblico con una limpidezza complessiva migliorare in agli ambiente.
L'orientamento verticale dell array di diffusori a otto driver contribuisce a offriruna copertura audio ampia e uniforme per una migliorie limpidezza e bilanciamento dei toni per conferenze, musica e strumenti musicali.
- Il subwoofer F1 ha un'esclusiva base diffusore incorpora t per l'F1 Model 812 che elimina la necessità di un'asta tradizionale.
- Il design attraente create un sistema esclusivo con un aspetto solido ma professione.
- Il design a doppi amplificazione comprende amplificatori potenti e leggeri che fornisco una potenza uniforme nel lungo periodo con un'ampia gamma dinamica e temperature di esercizio più basse.

Contenuto della confezione

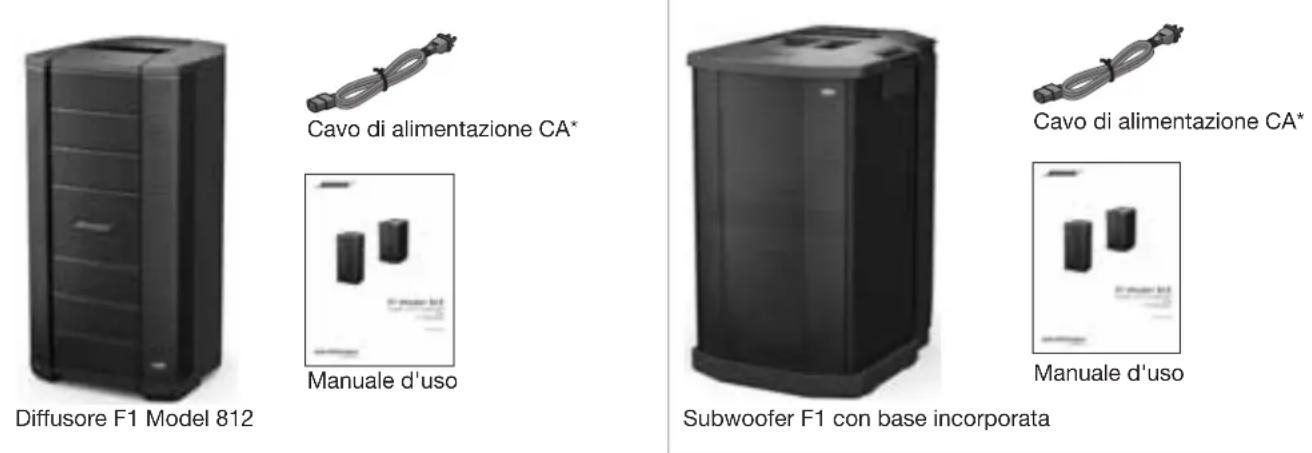

Ciascun diffusore è imballato separamente con gli articoli indicati di seguito.

Diffusore ad array variable F1 Model 812 Subwoofer F1

*Con cavi di alimentazione inclusi adeguati all'area geografica di utilizzo.

Diffusore ad array variabile F1 Model 812

Note: il diffusore F1 Model 812 viene fornito con inserti fillettati M8 per l'ancoraggio o il fissaggio delle staffe per accessori.

ATTENZIONE: solo installatori professionisti esperti di tecniche di montaggio sicuro dell'hardware posso nente di installare un diffusore in posizione elevata.

PARTES SUPERIORE

PARTE ANTERIORE PARTE POSTERIORE

Subwoofer F1

PARTESUPERIORE

PARTE ANTERIORE PARTE POSTERIORE

Uso dell'array variabile

E possibie orientare la copertura spostando la posizione degli array superiore e inferiore. L'array è tenuto in posizione da magneti che attivano sensori interni in grado di regolare l'equalizzatore a seconda della configurazione adottata.

Regolazione dell'array

Array spinto verso l'interno Array tirato verso l'esterno

Quattro coperture

Copertura verticala

Tirare gli array superiore e inferiore verso l'esterno.

Copertura a J

Tirare l'array superiore verso l'esterno, spingere l'array inferiore verso l'interno.

Copertura a J capovolta

Spingere I'array superiore verso l'interno, tirare I'array inferiore verso l'esterno.

Copertura a C

Spingere gli array superiore e inferiore verso l'interno.

Applicazioni

Copertura verticale

Usare la copertura verticale quando il pubblico è in piedi e le teste si trovano all'incirca alla stessa altezza del diffusore.

Copertura a J capovolta

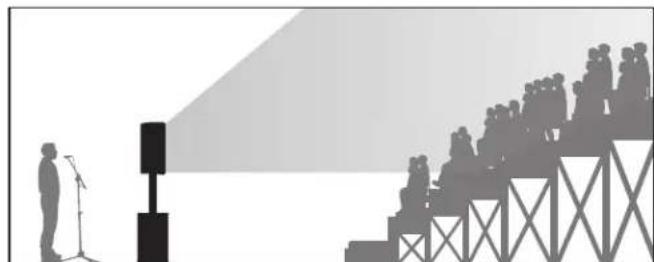

La copertura a J capovolta è ideale per un pubblico seduto sspalti, le cui prime file sono alla stessa altezza del diffusore per poi estendersi al di sopra diesso.

Copertura a J

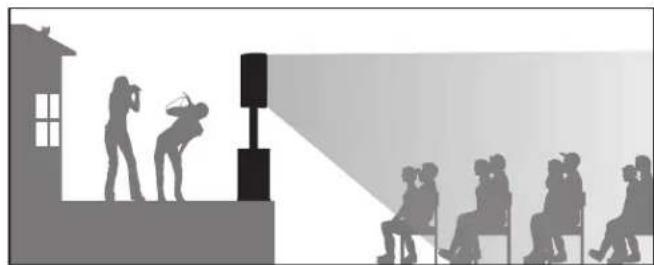

La copertura a J funzione bene quando il diffusore si trovava su un palco rialzato e il pubblico è seduto sul pavimento a un livello inferiore.

Copertura a C

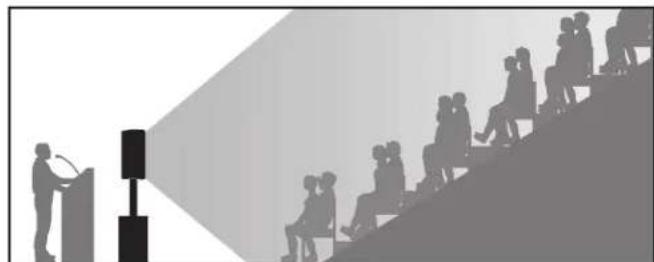

Usare la copertura a C per gli spalti di un auditorium la cui prima fila si trovi al livello del pavimento come il diffusore.

Uso del diffusore F1 Model 812 con il subwoofer F1

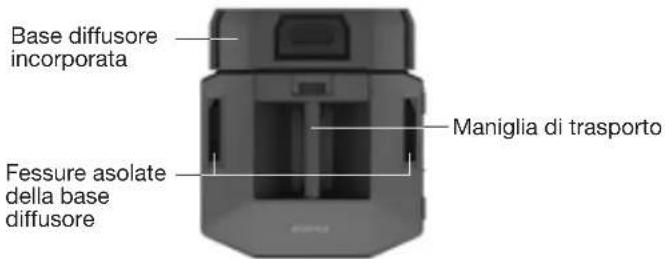

La base diffusore incorpora s itrova nella parte posteriore del subwoofer. E facile configurare il diffusore F1 Model 812 con il subwoofer F1:

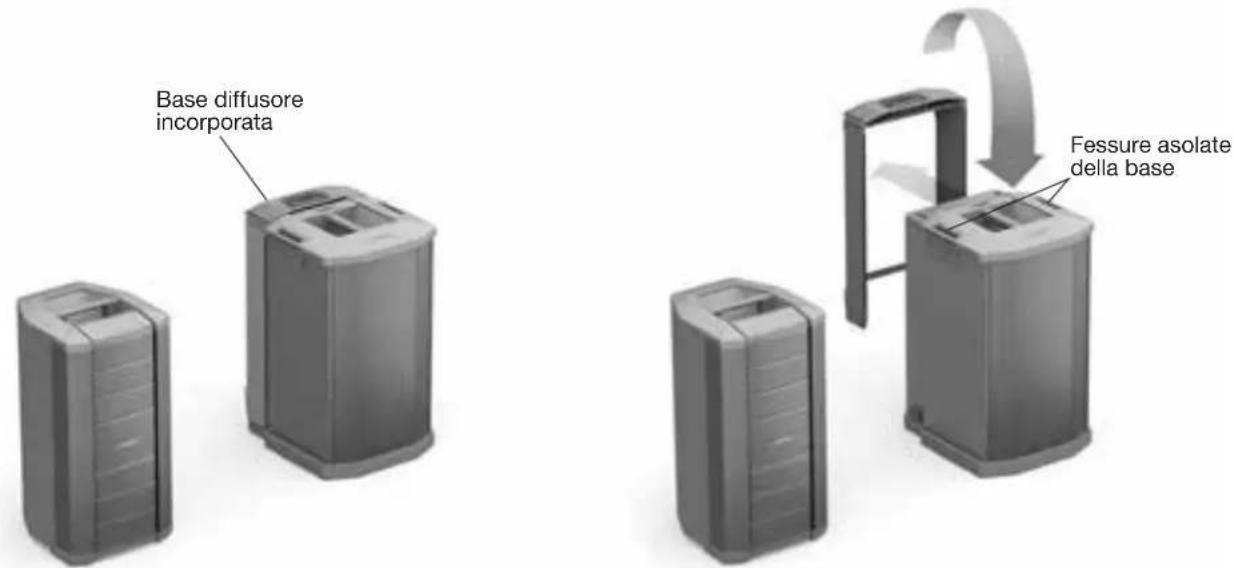

1. Rimuovere la base diffusore incorpora t al retro del subwoofer F1 e inerirla nelle fissure asolate della base.

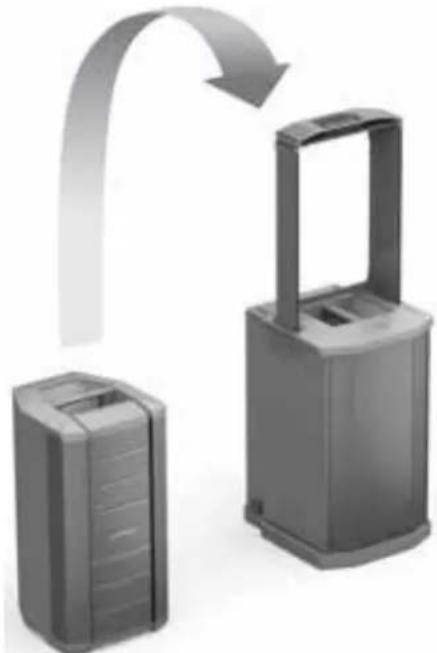

1. Sollevare il diffusore F1 Model 812 e collocarlo sulla base.

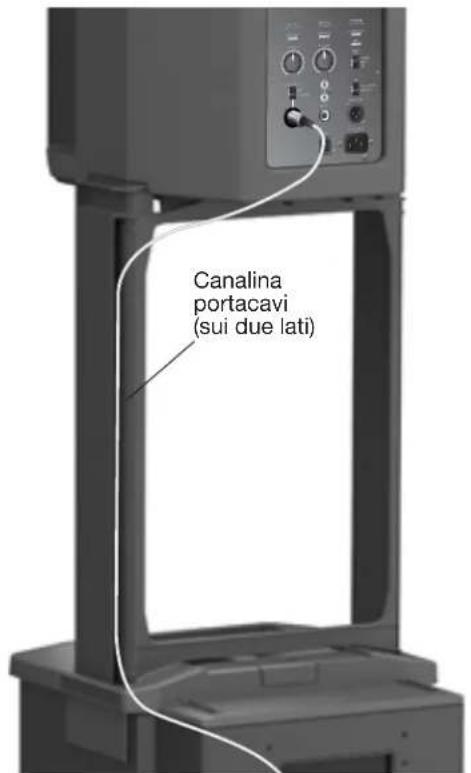

1. Collegare i cavi audio. Disporre i cavi del diffusore F1 Model 812 nelle canaline fino alla base del diffusore per mantenerli ordinati.

Uso del diffusore F1 Model 812 su un treppiede

La parte inferiore del diffusore F1 Model 812 include una sede per asta per il montaggio del diffusore su un treppiede. E possibile usare un'asta standard da 35mm

AVVERTENZA: non usare il diffusore F1 Model 812 su un treppiede instabile. Il diffusore è stato progettato esclusivamente per l'uso su un'asta da 35 mm; il treppiede deve essere in grado di sostenere un diffusore di peso minimo pari a 20,2 kg (44,5 lb) con dimensioni complessive pari a 665 mm A x 334 mm L x 373 mm P (26,1" A x 13,1" L x 14,6" P). L'uso di un treppiede non progettato per supportare le dimensioni e la massa del diffusore F1 Model 812 può portare a condizioni di instabilità e di pericolo e al rischio di lesioni personali.

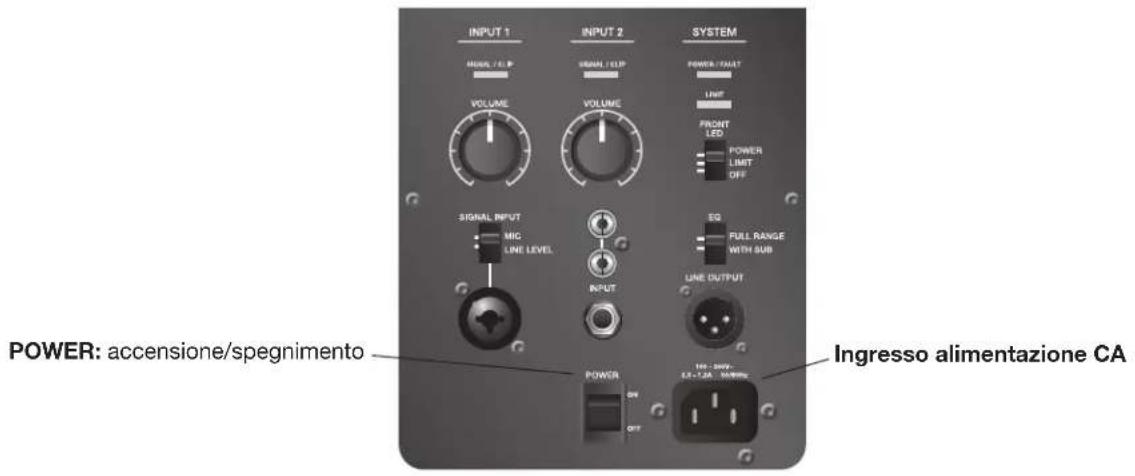

Quadro dei comandi dell'Fl Model 812

Note: per un elenco completo degli indicatori LED e dei relativi schemi di illuminazione, videere "Indicatori LED" a pagina 19.

SIGNAL/CLIP: visualità lo stato del segnale di ingresso con un colore.

• Verde = segnale di ingresso presente.
• Rosso = distorsione del segnale, segnale di ingressro troppo alto.

VOLUME: regola il volume del canale.

SIGNAL INPUT: il selettore consente di impostare la sensibilità dell'ingresso a seconda del tipo di ingresso. Il connettore combinato accetta connettori XLR per microfoni o jack da ¼" (cavi bilanziati TRS o non bilanziati TS).

• MIC selezione la sensibilità degli ingressi del microfono (solo microfoni dinamici o autoamplificati); usare solo con microfono collegato direttamente all'ingresso.
  LINE selezione la sensibilità per gli ingressidi livello linea, ad esempio, provenienti da un mixer audio o un controller per DJ.

SIGNAL/CLIP: visualizza lo stato del segnale di ingressso con un colore.

• Verde = segnale di ingresso presente.
• Rosso = distorsione del segnale, segnale di ingressro troppo alto.

VOLUME: regola il volume del canale.

Connettori RCA: ingresso stereo analogico per sorgenti audio quali controller per DJ e altre sorgenti di livello linea. Il dato sinistro e il dato destro sono sommati e producono un'uscita audio mono e un segnale monodiretto a LINE OUTPUT (XLR).

Sinistro (bianco)
- Destro (rosso)

Jack DA 1/4 ": fornisce un ingresso analogico per chitarre e altri strumenti musicali. Compatible con cavi bilanziati TRS o cavi non bilanziati TS.

POWER/FAULT:

• Blu = apparecchio acceso.
• Rosso = condizione di erre.

LIMIT:

• Ambra = limitazione del sistema (modalità di protezione).

FRONTLED:

• POWER accende il LED anteriore aindicare lo stato di accensione.
• LIMIT accende il LED anteriore a individare l'attivazione di un limite.
  OFF spagne il LED anteriore.

EQ: (Vedere "Impostazione dei selettori EQ" a pagina 12.)

FULL RANGE consente al diffusore di funzionare essere nitro passa-alto.
- WITH SUB attiva un filtrato passa-alto (100 Hz) quando si usa il diffusore con il subwoofer F1. Consigliato quando si usa il subwoofer F1.

LINE OUTPUT:

L'uscita linea XLR bilanciata fornisce un mix degli ingressi 1 e 2, dopo il controllo del volume degli ingressi. Utilizzabile per collegamento a margherita dei diffusori.

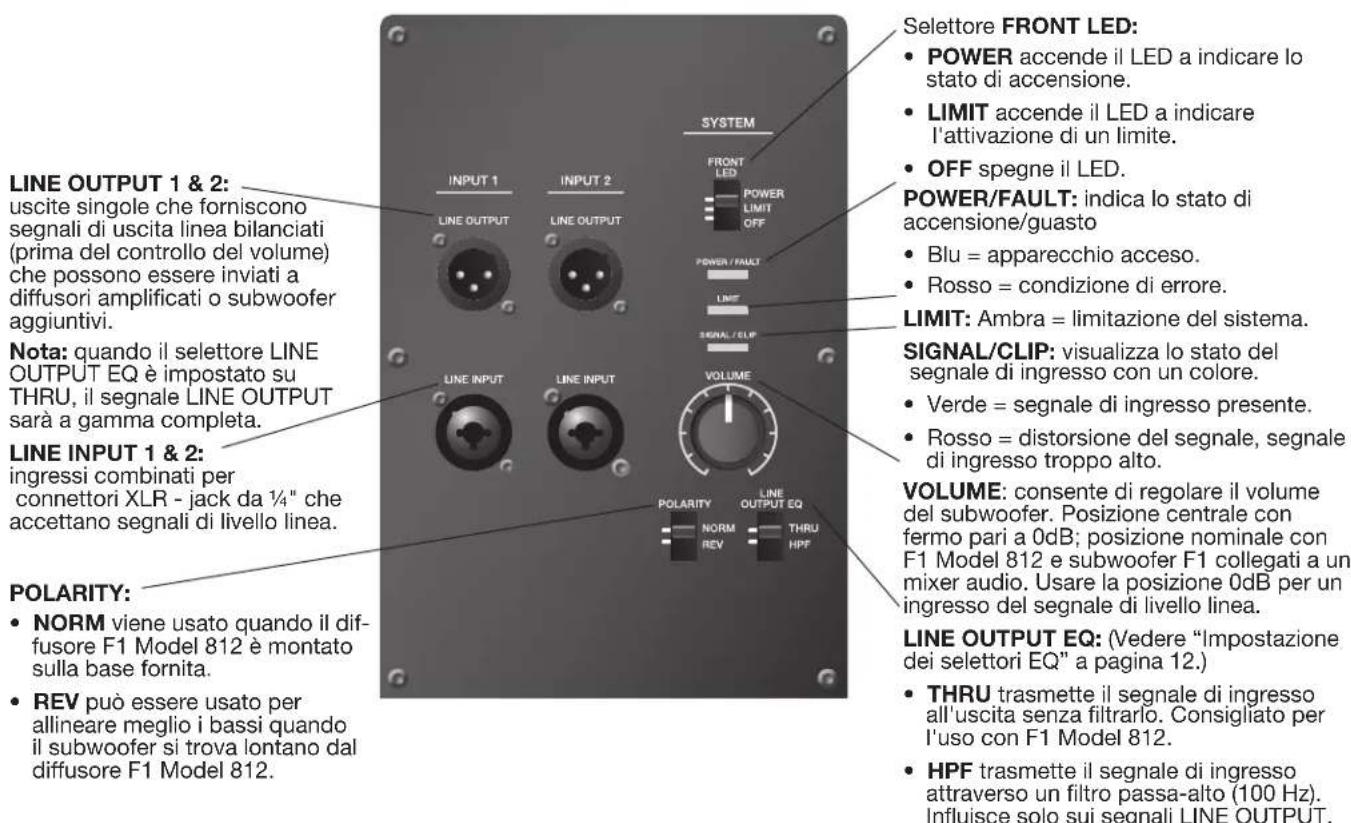

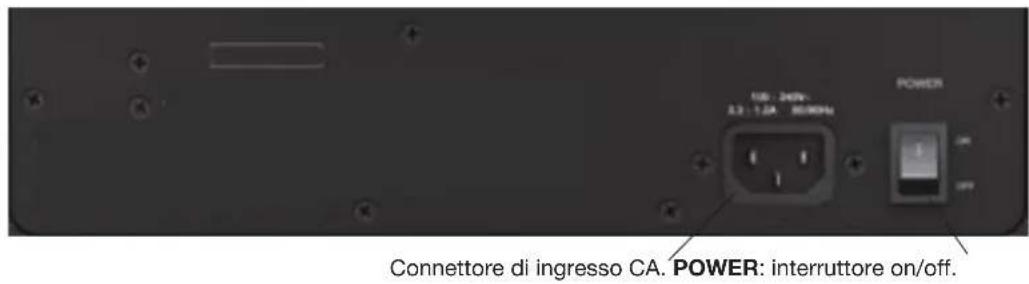

Quadro dei comandi del subwoofer Fl

Note: per un elenco completo degli indicatori LED e dei relativi schemi di illuminazione, vedere "Indicatori LED" a pagina 19.

Sequenza di accensione/spegnimento

Per accendere ilsystema, iniziare delle sorgenti di ingresso e dai mixer audio, quindi accendere il diffusore F1 Model 812 e il subwoofer F1. Per spegnere il systema, iniziare dal diffusore F1 Model 812 e dal subwoofer F1, quindi spegnere le sorgenti di ingresso e i mixer audio.

Impostazione dei selettori EQ

Le impostazioni raccomandate per i selettori EQ sul diffusore F1 Model 812 e sul subwoofer F1 sono descripte nella tabella seguente.

Configurazione del sistema	Selettore EQ F1 Model 812	Selettore LINE OUTPUT EQ subwoofer F1
Diffusore F1 Model 812 alla subwoofer F1 FULL RANGE Non applicabile
Segnale in ingresso al subwoofer F1, uscita subwoofer F1 al diffusore F1 Model 812 WITH SUB THRU
Segnale in ingresso al diffusore F1 Model 812, uscita del diffusore F1 Model 812 al subwoofer F1	FULL RANGE o WITH SUB*	Nessun effetto

*Fornisce una maggiore estensione dei bassi.

Collegamento delle sorgenti

Prima di collegare una sorgente audio, ruotare il controllo del VOLUME del canale completeness in senso antorario. I due ingressi independenti consentono di usare una combinazione di connettori per microfoni e sorgenti di livello linea. Nota: è possibile usare solo microfoni dinamicici o autoamplificati per INPUT 1.

Configurazione di INPUT 1 con un microfono

1. Ruotare la manopola VOLUME di INPUT 1 completeness in senso antiorario.
2. Impostare SIGNAL INPUT su MIC.
3. Collegare il cavo del microfono al connettore INPUT 1.
4. Regolare il VOLUME sul livello desiderato.

Configurazione di INPUT 1 con una sorgente

1. Ruotare la manopola VOLUME di INPUT 1 completeness in senso antiorario.
2. Impostare il selettore SIGNAL INPUT su LINE LEVEL.
3. Collegare il cavo della sorgente al connettore INPUT 1.
4. Regolare il VOLUME sul livello desiderato.

Configurazione di INPUT 2 con una sorgente

1. Ruotare la manopola VOLUME di INPUT 2 completeness in senso antiorario.
2. Collegare il cavo della sorgente a un connettore INPUT 2.
3. Regolare il VOLUME sul livello desiderato.

Scenari di collegamento

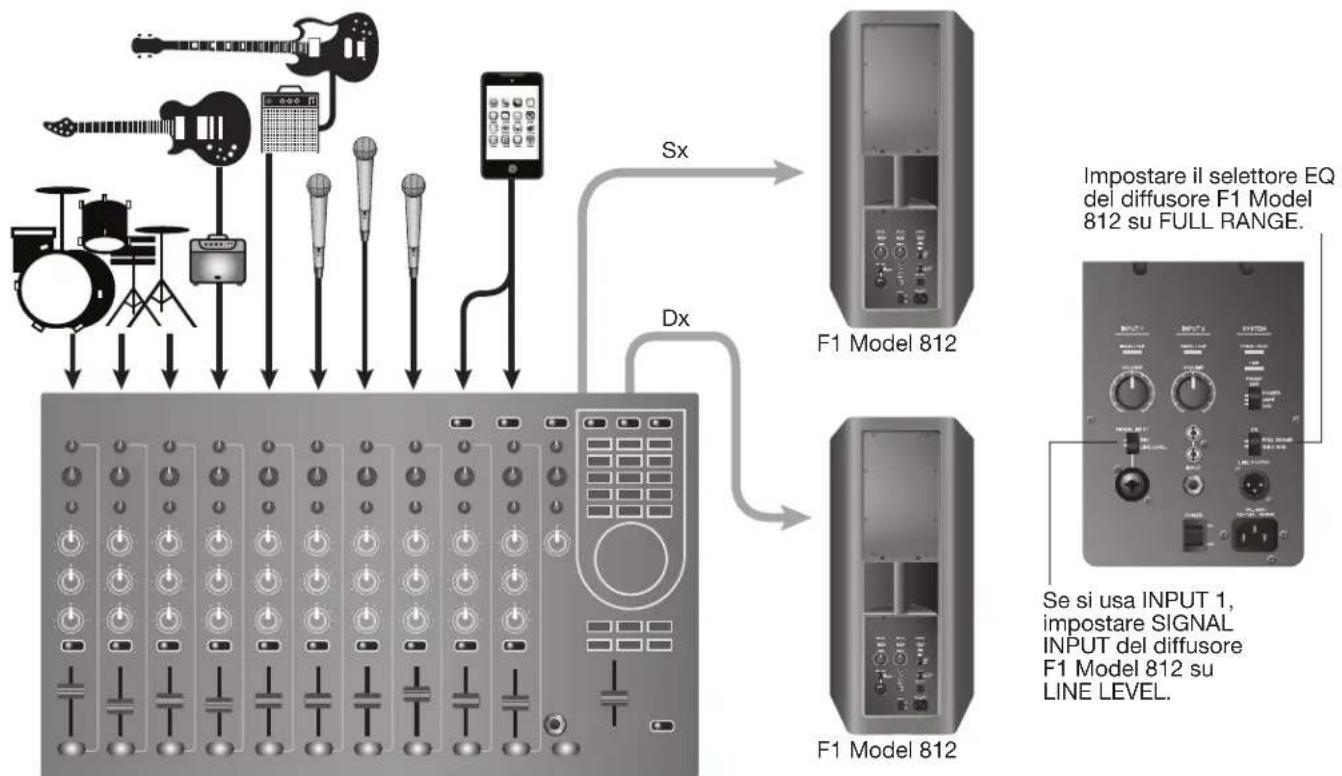

Banda completa, uscita stereo del mixer audio ai diffusori F1 Model 812 L/R

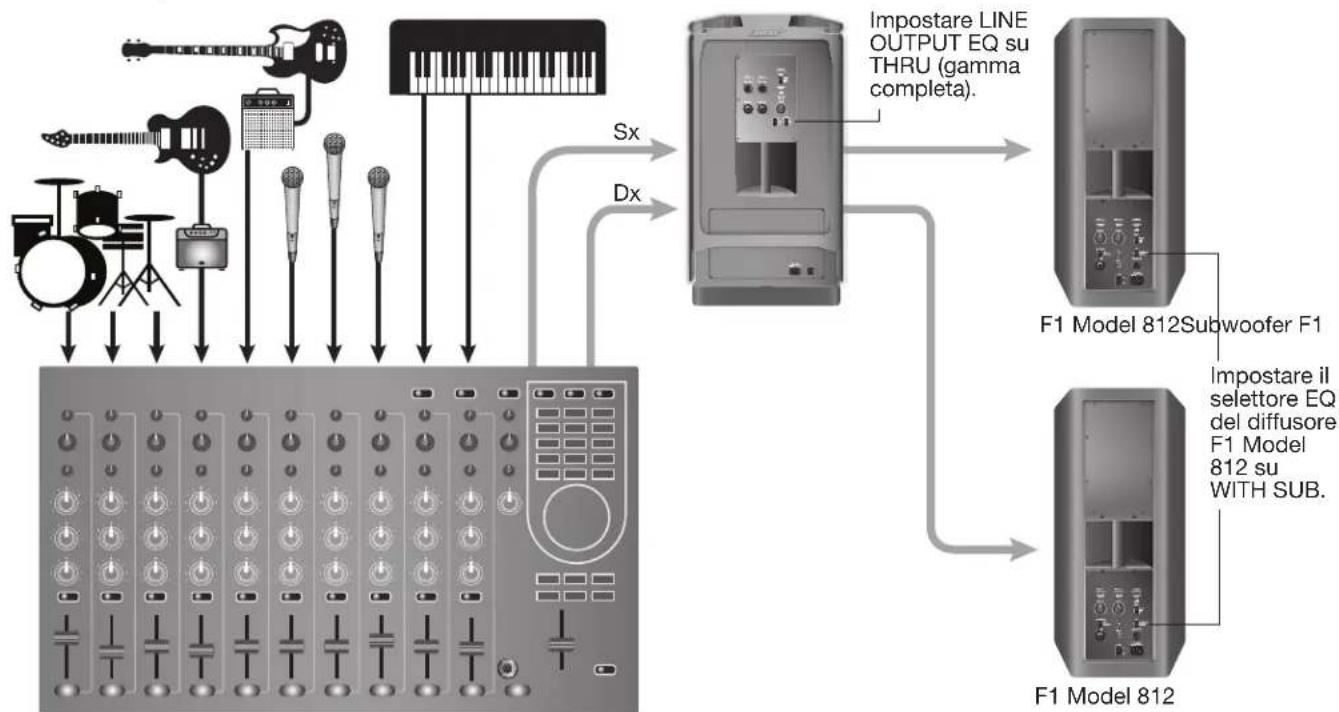

Banda completa con mixer audio, un subwoofer F1 e due diffusori F1 Model 812

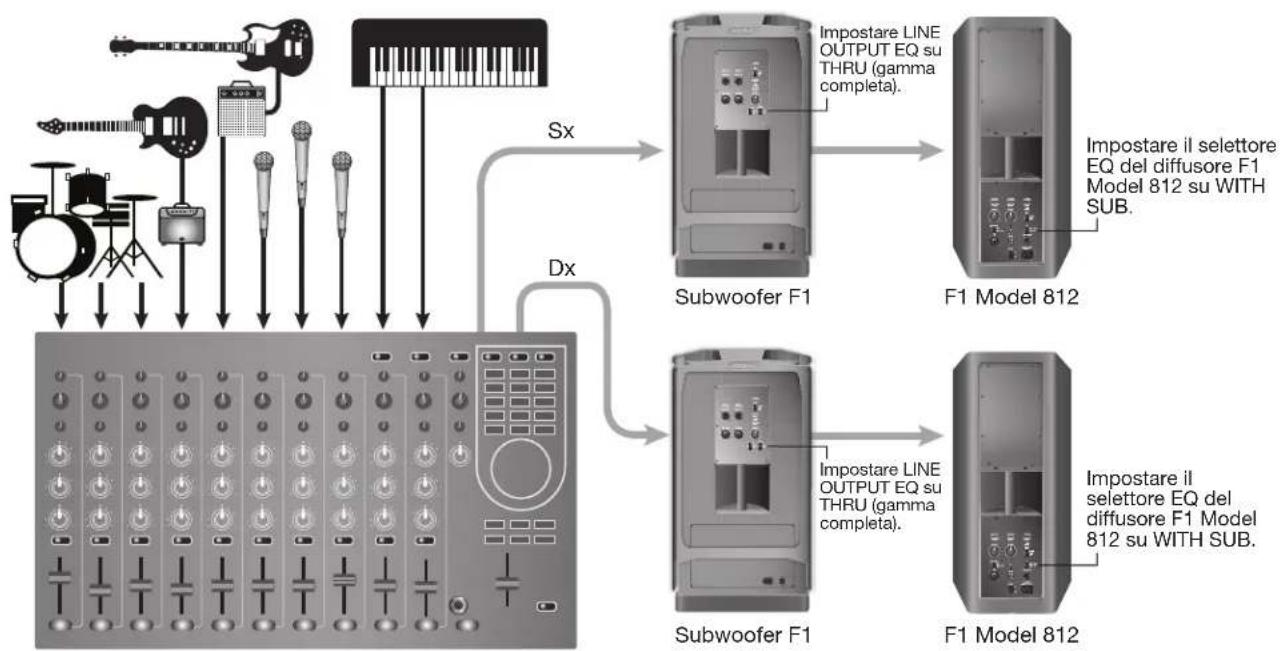

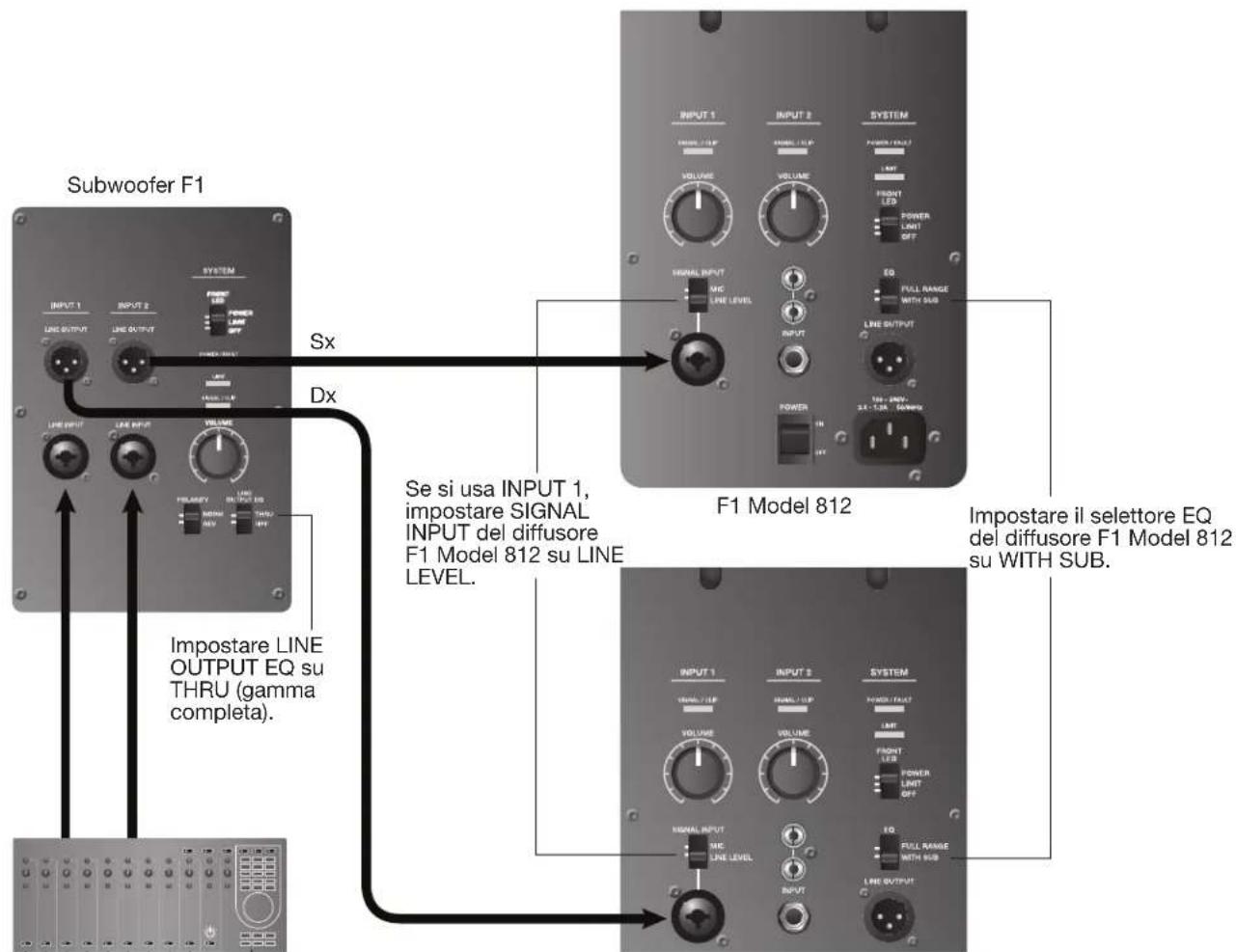

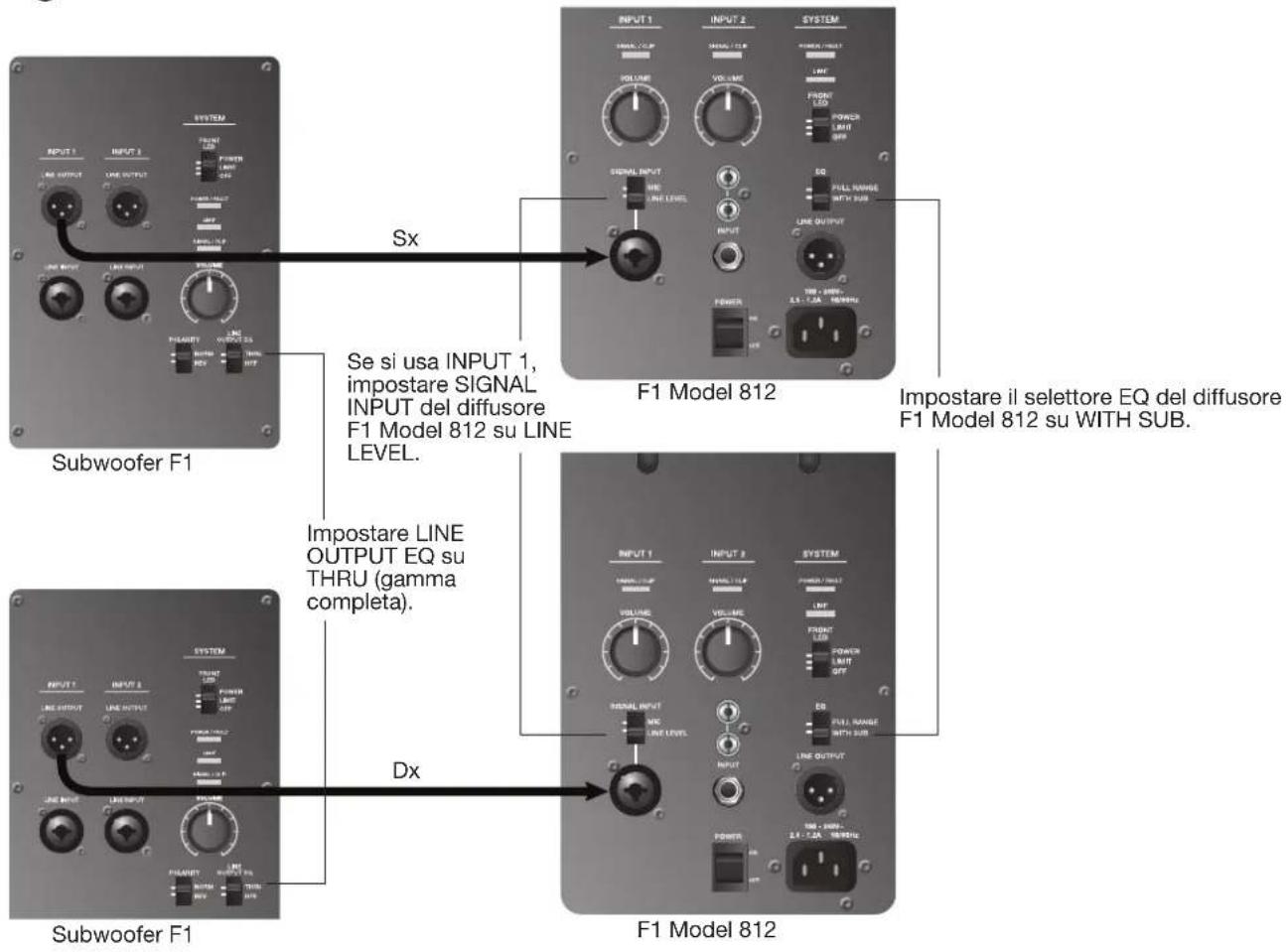

Uscita stereo del mixer audio al subwoofer F1 e ai diffusori F1 Model 812 destro/sinistro

Note: le impostazioni raccomandate per l'equalizzatore vengono fornite nel capitolo "Impostazione dei selettori EQ" a pagina 12. Tuttavia, per la massima risposta dei bassi, impostare il selettore EQ di entrambi i diffusori F1 Model 812 su FULL RANGE e il selettore EQ del subwoofer F1 su THRU.

F1 Model 812

Gamma completa con uscita stereo del mixer audio a due subwoofer F1 e due diffusori F1 Model 812

Ingresso stereo a subwoofer F1 e diffusori F1 Model 812 L/R

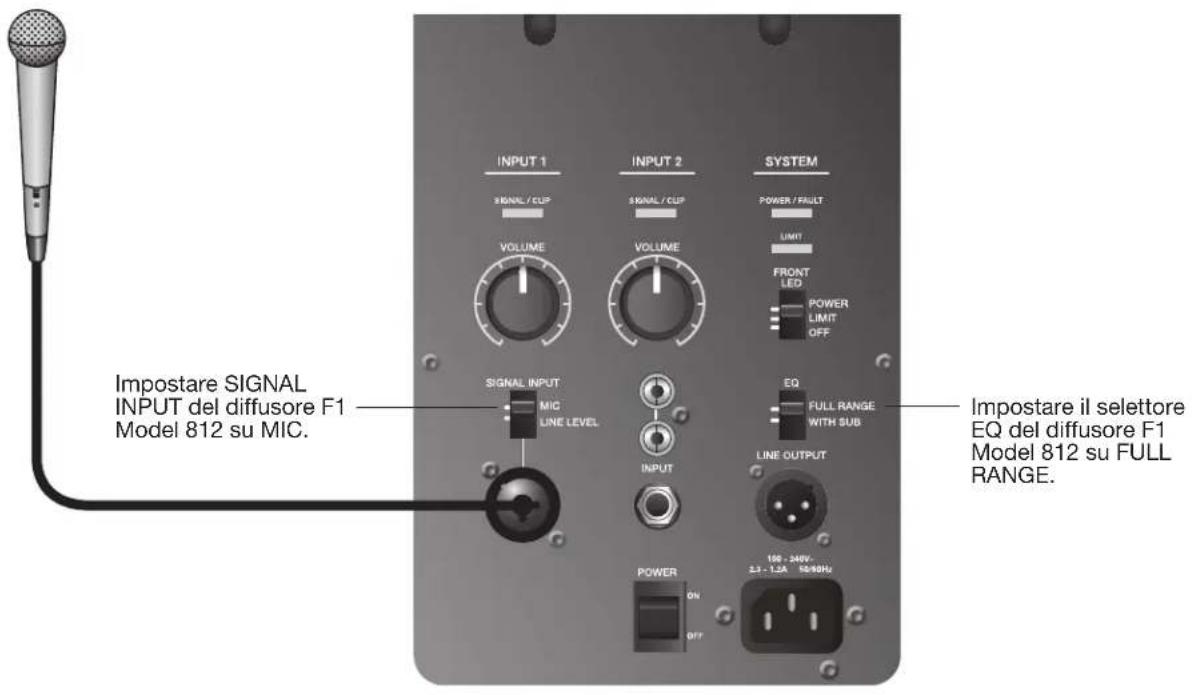

Mic a INPUT 1 del diffusore FI Model 812

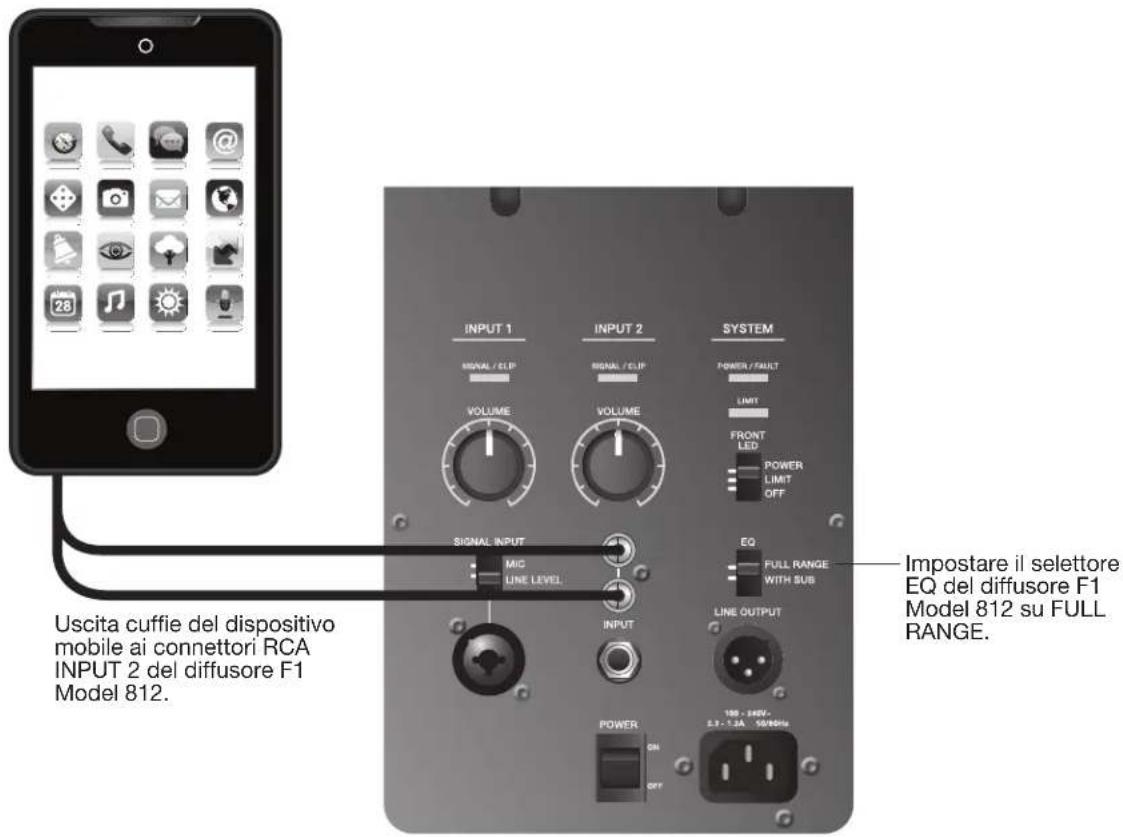

Dispositivo mobile a diffusore F1 Model 812 singolo

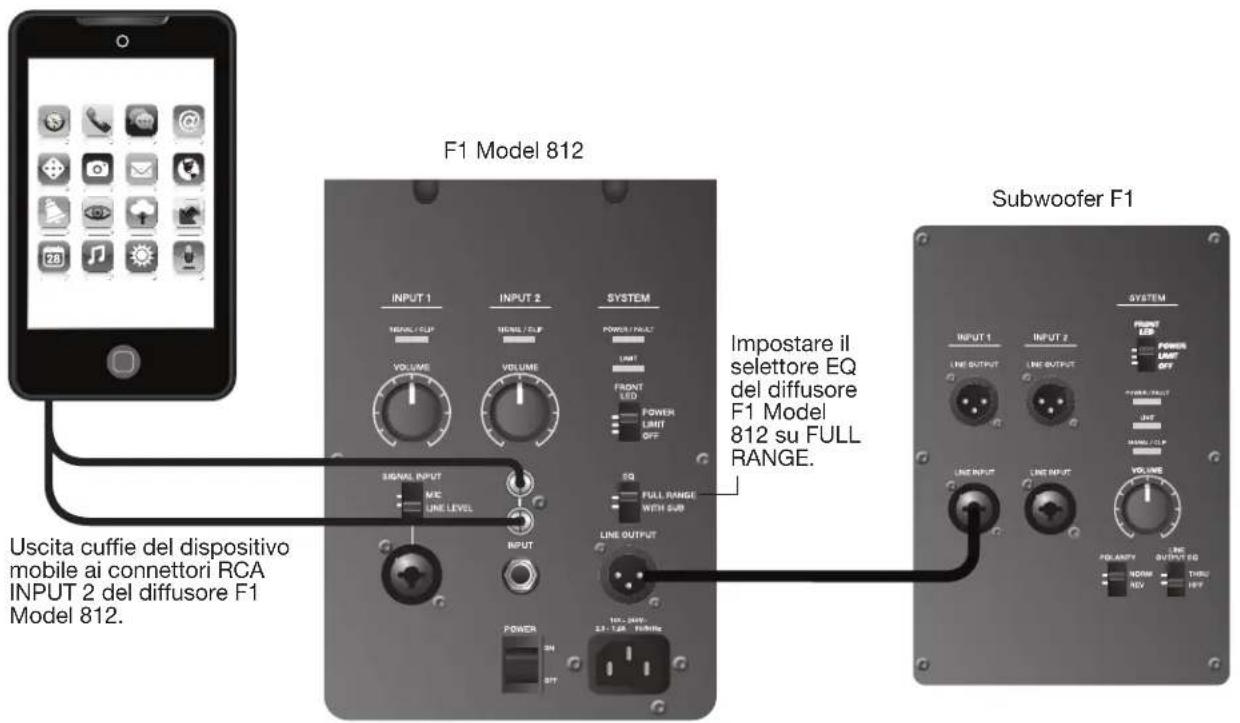

Dispositivo mobile a diffusore F1 Model 812 e subwoofer F1

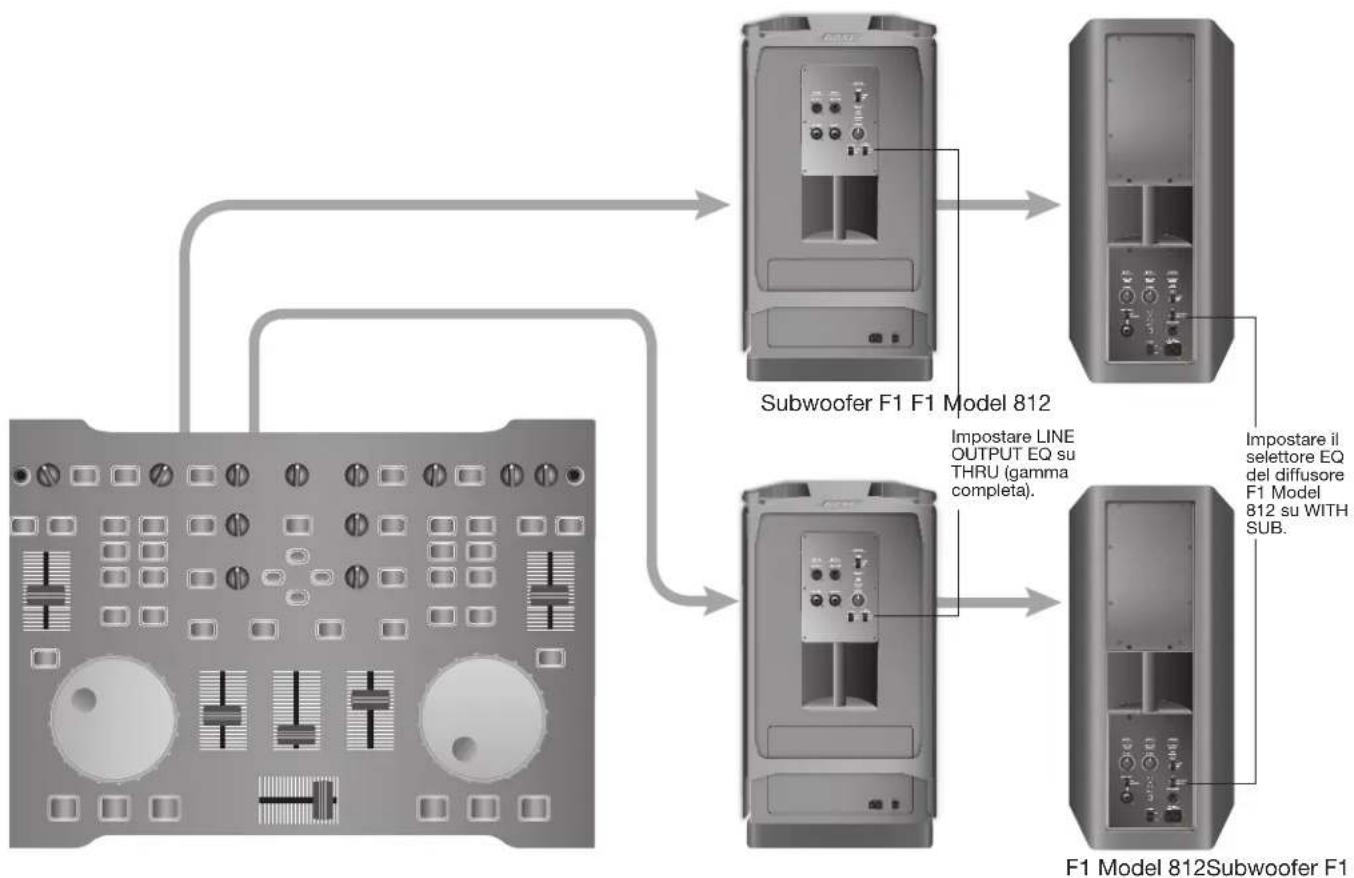

Console per DJ a due subwoofer F1 e due diffusori F1 Model 812

Operazioni di manutenzione

Pulizia

• Utilizzare solo un panno morbido e asciutto per pulire le superfici esterne del prodotto.
  Non utilizzare solventi, prodotti chimici o soluzioni detergenti contenti alcol, ammoniaica o abrasivi.
• Non utilizzato spray vicino al prodotto ed evitare di versare liquidi nelle aperture.
• Se necessario, la griglia dell'array di diffusori cui sono nelle pulita delicatamente con un aspirapolvere.

Richiesta di un'intervento di assistenza

Se è necessaria ulteriore assistenza per la risoluzione di problemi, contattare la Bose Professional Sound Division al numero [phone] oppure visitare la sezione dell'assistenza sul site Web all'indirizzo www.Bose.com/livesound.

Risoluzione dei problemi

In caso di problemi durante l'uso del prodotto, provare ad adottare le soluzioni indicate di seguito. Gli strumenti consigliati per la risoluzione dei problemi includono un cavo di alimentazione CA di ricambio e cavi con connettore XLR e jack da 1/4" extra.

Problema Soluzione
Il diffusore è collegato e accesso ma il LED di alimentazione è spento.	Accertarsi che il cavo di alimentazione sia inserto saldamente nel diffusore F1 Model 812 e nella presa di corrente.Assicurarsi che la presa di corrente sia alimentata. Provarare a collegare una lampada o un'altra apparecchiatura alla stessa presa di corrente.Provarare un altre cavo di alimentazione.
Il LED di alimentazione è accesso (verde), ma il suono è assente.	Assicurarsi che il controllo VOLUME non sia al minimo.Assicurarsi che il controllo volume sullo strumento non sia al minimo.Assicurarsi che lo strumento musicale o la sorgente audio siano collegati al connettore di ingressso appropriato.Se il diffusore F1 Model 812 riceve l'ingresso dal subwoofer F1, accertarsi che il subwoofer sia accesso.
Il suono dello strumento musicale o della sorgente audio risulta distorto.	Abbassare il volume della sorgente audio Collegata.Se ilsysteme è collegato a un mixer audio esterno, accertarsi che il guidagno dell'ingresso sul canale di ingressso del mixer audio non venga distorto (clipping).Ridurre l'uscita del mixer audio.
Il microfono è soggetti a feedback.	Ridurre il guidagno dell'ingresso sul mixer audio.Provarare a posizionare il microfono in modo che quasi tocchi le labbra.Provarare un altri microfono.USare i controlli dei toni del mixer audio per ridurre le frequenze più alto.Allontanare il diffusore dal microfono.Se si utilizza un processore di effetti vocali, assicurarsi che il feedback non sia causatoanche da questo appearecchio.
Risposta scadente dei bassi	Se si utilizes il diffusore F1 Model 812 senza il subwoofer F1, accertarsi che il selettore EQ si impostato su FULL RANGE.Se si usa il diffusore F1 Model 812 con il subwoofer F1, verificare che il selettore POLARITY sia in modalità NORMAL. Se la distance tra il subwoofer F1 e il diffusore F1 Model 812 è corretta, impostare il selettore POLARITY su REV può migliorare il suono dei bassi.Se si usano due subwoofer F1, accertarsi che il selettore POLARITY sia nella stessa posizione su ciascun subwoofer.

Problema Soluzione

Rumoreecessivo oronzidelystema

• Quando sicollege un microfono al diffusore F1 Model 812, accertarsi che il selettore SIGNAL INPUT per INPUT 1 sua impostato su MIC.
• Accertarsi che tutti i collegamenti del sistema siano saldi. Le linee non collocate completeness sono dare origine a rumore.
• Se si usa un mixer audio, una sorgente esterna o si sta ricevendo un ingresso dal subwoofer F1, accertarsi che il selettore SIGNAL INPUT per INPUT 1 sul diffusore F1 Model 812 sua impostato su LINE.
• Per risultati ottimali, usare collegamenti bilanciati (XLR) sugli ingressi del sistema.
• Mantenere tutti i cavi su cui viaggiano i segnali lontani dai cavi di alimentazione CA.
• I varialuce possono generare ronzii nei sistemi di diffusori. Per evitare quello problema, collegare ilsystema a un circuito che non controlla luci o gruppi varialuce.
• Collegare i componenti delsystema audio a prese di corrente con massa comune.
• Controllare i cavi sugli ingressi del mixer audio silenziaro i canali. Se il ronzio cessa, sostuire il cavo correspondente al canale silanziato del mixer audio.

Indicatori LED

La tabella segunte descive gli schemi di illuminazione dei LED sul diffusore F1 Model 812 e sul subwoofer F1.

Tipo Posizione Colore Schema	di illumina-	zione	Segnalazione Azione richiesta
LED anteriore (alimentazione)	Griglia anteriore	Blu Acceso fisso	Il diffusore è acceso Nessuna
		Blu Lampeggiante	Limitatore attivo, protezione amplificatore attivata	Ridurre il volume o il livello di ingresso della sorgente
SIGNAL/CLIP INPUT	T 1/2 Verde (nominale)	Lampeggiante/fissoSegnale di ingressopresents		Regolare sul livello desiderato
		Rosso Lampeggiante/fissoSegnale di ingresso alto		Ridurre il volume o il livello di ingresso della sorgente
POWER/FAULT	Pannello posteriore	Blu Acceso fisso	Il diffusore è acceseno Nessuna
		Rosso Acceso fisso Spagnimento termico dell' amplificatore attivo		Spagnere il diffusore
LIMIT	Pannello posteriore	Ambra	Lampeggiante/acceso fisso	Limitatore attivo, protezione amplificatore attivata

Garanzia limitata e registrazione

Questo prodotto è coperto da una garanzia limitata. Visitare il site Web all'indirizzo pro.Bose.com per i dettagli sulla garanzia.

Registare il prodotto online all'indirizzo www.Bose.com/register o chiamare il numero [phone]. La mancata registrazione non inciderà in alcun modo sui diritti previsti alla garanzia.

Accessori

Per questi prodotti è disponibile una varietà di staffe a parete/a soffitto, borse e copertura. Contattare Bose per eventuali ordini. Fare riferimento alle informazioni di contatto riportate sulla retrocopertina di questo manuale.

Informazioni tecniche

Caratteristiche fisiche

	Dimensioni Peso
Diffusore F1 Model 812 665 mm A x 334 mm L x 373 mm P (26,1" A x 13,1" L x 14,6" P) 20,18 kg (44,5 lb)
Subwoofer F1 688 mm A x 410 mm L x 449 mm P (27,0" A x 16,1" L x 17,6" P) 24,95 kg (55,0 lb)
Sistema F1 1868 mm A x 410 mm L x 449 mm P (73,5" A x 16,1" L x 17,6" P) 45,13 kg (99,5 lb)

Partielettriche

	Potenza nominale CA Corrente di picco
Diffusore F1 Model 812	100-240V~2,3-1,2A 50/60Hz	120 V RMS: 6,3A RMS230 V RMS: 4,6A RMS
Subwoofer F1	100-240V~2,3-1,2A 50/60Hz	120 V RMS: 6,3A RMS230 V RMS: 4,6A RMS

Riferimento dei cablaggi dei connettori di ingresso/uscita

XLR bilanziato

1-Schermatura (massa)
3-Meno (-)
2-Piu (+)

XLR non bilanciato

1-Schemmatura (massa)
3-Mengo(-)
2-Pi (+)

Visitare il site Web all'indirizzo pro.Bose.com.

America

(USA, Canada, Messico, America centrale, Sudamerica)

Bose Corporation

The Mountain

Framingham, MA 01701 USA

Sede centrale: 508-879-7330

Assistenza tecnica: 800-994-2673

Australia

Bose Pty Limited

Shanghai, P.R.C. 200051 Cina

862160103800

Francia

Bose S.A.S

12 rue de Temara

78100 St. Germain en Laye, Francia

01-30-61-63-63

Germania

Bose GmbH

Max-Planck Strasse 36D 61381

Friedrichsdorf, Germania

06172-7104-0

Hong Kong

Bose Limited

Suites 2101-2105, Tower One, Times Square

5 20122 Milano, Italia

39-02-36704500

Giappone

Bose Kabushiki Kaisha

Shibuya-Ku, Tokyo, 150-0036, Giappone

TEL [phone]

www.bose.co.jp

Paesi Bassi

Bose BV

Gillingham, Inghilterra

0870-741-4500

Per altri paesi, consultare il site Web
