F1 Model 812 Loudspeaker

F1 Subwoofer

Einführung

Produktbeschreibung 4
Funktionen und Vorteile 4
Kartoninhalt 4
F1 Model 812 Flexible Array Laufsprecher. 5
F1 Subwoofer 5
Verwendung des Flexible Array 6
Einstellen des Arrays. 6
Vier Abdeckungsmuster 6
Anwendungen 7

Einrichten des Systems

Verwendend des F1 Model 812 mit dem F1 Subwoofer. 8
Verwendend des F1 Model 812 auf einem Stativ. 9

Bedienung

Bedienfeld F1 Model 812 10
Bedienfeld F1 Subwoofer 11
Ein- und ausschalten 12
Einstellen der EQ-Ausbahlschalter 12
Anschlieben der Klangquellen 12

Einrichten von INPUT 1 mit einem Mikrofon. 12
Einrichten von INPUT 1 mit einer Klangquelle 12
Einrichten von Input 2 mit einer Klangquelle 12

Verbindungsszenarien 13

Stereo-Mischausgang mit voller Bandbreite zu F1 Model 812 Lautsprechern (L/R) 13
Volle Bandbreite mit Mischpult, ein F1 Subwoofer und zwei F1 Model 812 Lautsprecher 13
Mischpult-Stereoausgang zu F1 Subwoofer und linkem/rechttem F1 Model 812 Lautsprecher 14
Volle Bandbreite mit Mischpulf-Stereoausgang zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechem 15
Stereoeingang zu linkem/rechtem F1 Subwoofer und F1 Model 812 Lautsprechnern 15
Mikrofon zu F1 Model 812 Lautsprecher INPUT 1 16
Mobilgerat zu einem einzigen F1 Model 812 Laatsprecher 16
Mobilgerat zu F1 Model 812 Lautsprecher und F1 Subwoofer 17
DJ-Konsole zu zwei F1 Subwooern und zwei F1 Model 812 Laufsprechern 17

Pflege und Wartung

Pflege des Produkts 18

Reinigung 18
Kundendienst 18

Fehlerbehebung 18

LED-Anzeigen 19
Eingeschränkte Garantie und Registierung 19
Zubehör 19
Technische Informationen 20

Physikalisch 20
Elektronik 20
Schaltplan Eingang/Ausgang 20

Produktbeschreibung

Der Bose F1 Model 812 Flexible Array Loudspeaker ist der erstc tragbare Laufsprecher, mit dem Sie vertikale Abdeckungsmuster steuern konnen. Der Laufsprecher lasst sich ganz einfach in vier Positionen ziehen oder schiben: "Gerade", "C", "J" oder "Umgekehrtes J". Das System passst die Klangregelung daraufufhin automatisch an und gewährleistet so eine optimale Tonbalance in jeder Position. Ganz egal, ob er sich am Boden befindet, auf einer Bühne angebracht wurde oder in Richtung einer Tribune ausgerichtet ist: Er kann flexibel an die jeweiligen Gegebenheiten angepasst werden.

Der Laatsprecher verfügbar über acht leistungsstarke Treiber, einen leistungsfähigen 12"-Woofer und weist einen abgeschwächten Verzerrungsgrad auf. So sorgt er für eine hohe SPL-Leistung und eine hervorragende Stimmwiedergabe bei mittleren Frequenzen, die die herkommlicher Laatsprecher übertrift.

Der Bose® F1 Subwoofer bietet die Leistung einer groBen Bassbox und eine erweiterte Basswiedergabe in einem kompakten Design, so lasst er sich leicht in einem Auto verstauen lasst. Der Subwoofer verfugt über einen integrierten MontagefuB für den Laatsprecher, dies ermoGlicht einen Schnellen und unkomplizierten Aufbau. Der FuB verfugt darüber hinaus über Kabelkanäle, in denen sich Kabel verlegen halten.

Lautsprecher und Subwooferieten eine Leistung von jeweils 1.000 Watt und sorgen so in fast jeder Umgebung für Spitzenklang.

Jetzt ist auch die Anreise leichter geworden. Lautsprecher und Subwoofer bestehen aus leichten, sehrstoßbeständigen Verbundmaterialien und bieten strategisch platzierte Griffe für den einfahren Transport.

Uber den F1 Model 812 Loudspeaker erzielen Sie Spitzenklang genau dont, wo Sie inh benotigen. Er eignet sich fur fast alle Umgebungen.

Funktionen und Vorteile

Die flexible Anordnung von acht Lautsprechern des F1 Model 812 ermoiglich Ihnen die Wahl zwischen vier verschiedenen Abdeckungsmustern, um den Klang dorthin zu leiten, wo sich das Publikum befindet. Dies fuhrt am gesamten Veranstaltungssort zu einer insgesamt betteren Klarheit.
Die vertikale Ausrichtung der Lautsprecheranordnung mit acht Treibern sorgt fur breite und konsistente Klangabdeckung und damit fur mehr Klarheit und Klangbalance fur Sprache, Musik und Instrumente.
- Der F1 Subwoofer verfügbar über einen einzigartigen, integrierten Laufsprecherstand der das F1 Model 812, der den Bedarf an einer herkömmlichen Sockelmontage eliminiert.
- Das attraktive Design schafft ein einzigartiges System mit einem robusten, aber professionellen Erscheinungsbild.
- Das Doppelverträger-Design umfasst leistungsfähige, leichte Verträger mit einer konstanten Ausgabeleistung über langere Zeit hinweg, einem erweiterten Dynamikbereich und geringeren Betriebstemperaturen.

Kartoninhalt

Jeder Laufsprecher wird zusammen mit den nachfolgenden angegebenen Komponenten separat verpackt.

F1 Model 812 Flexible Array Lautsprecher F1 Subwoofer

F1 Model 812 Loudspeaker

Netzkabel*

Bedienungsanleitung

F1 Subwoofer mit integriertem Ständer

Netzkabel*

Bedienungsanleitung

*Ein entsprechendes Netzkabel fur ihren Wohnort ist im Lieferumfang enthalten.

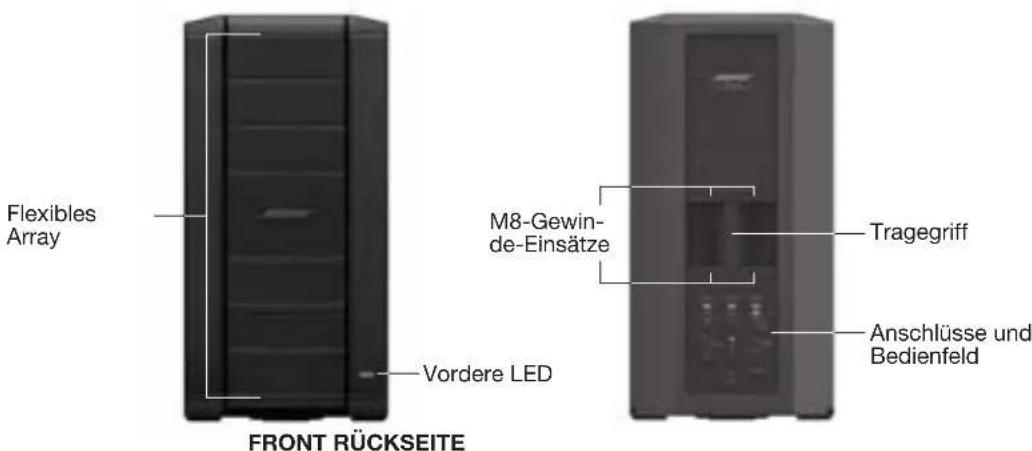

F1 Model 812 Flexible Array Laufsprecher

Hinweis: Der F1 Model 812 wird mit M8-Gewinde einsetzen zur Befestigung von Zubehörklammern ausgeliefert.

VORSICHT: Nur fachkundige Monteure mit Wissen über ordnungsgemäß Befestigungselemente und sichere Befestigungstechniken sollen den Laatsprecher über Kopf installmenten.

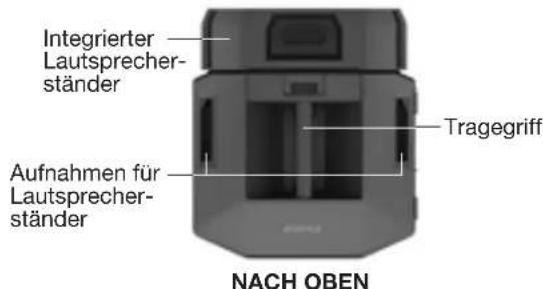

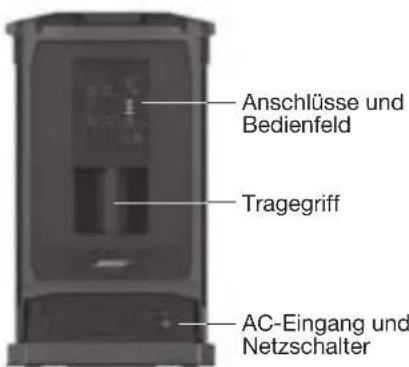

FL Subwoofer

Verwendung des Flexible Array

Sie konnen das Abdeckungsmuster gestalten, indem Sie die Position des oberen und unteren Arrays verändern. Die Array-Position wird mithilfe von Magneten gehalten, die wiederum interne Sensoren auslösen, damit der EQ an die Array-Form angepasst werden kann.

Einstellen des Arrays

Einschieben des Arrays Herausziehen des Arrays

Vier Abdeckungsmuster

Gerades Muster

Ziehen Sie das obere undunte Array heraus.

J-Muster

Ziehen Sie das obere Array heraus, schiben Sie das untere Array hinein.

Umgekehrtes J-Muster

Schieben Sie das obere Array hinein, ziehen Sie das untere Array hersus.

C-Muster

Schieben Sie das obere und andere Array hinein.

Anwendungen

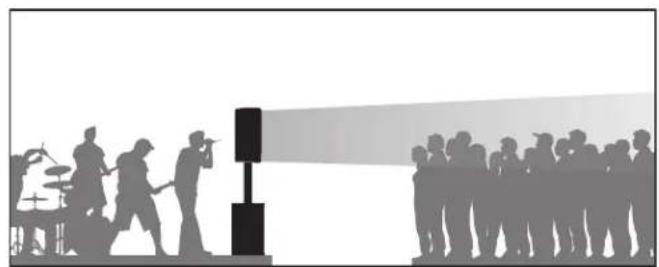

Gerades Muster

Verwenden Sie das garage Muster, wenn das Publikum liegt und sich die Köfe ungebär auf der Höhe der Laufsprecher befinden.

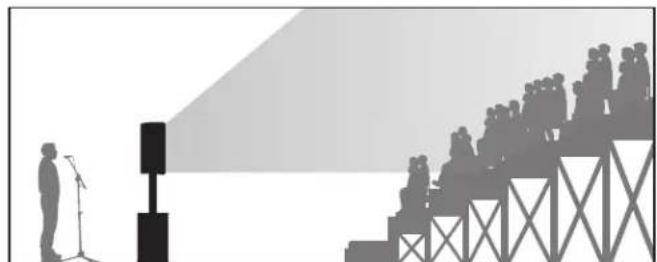

Umgekehretes J-Muster

Das umgekehrte J-Muster eignet sich gut für ein Publikum in einer versetzten Sitzanordnung, die auf Laatsprecherhöhe beginnt und sich bis über die Höhe der Laatsprecherfortsetzt.

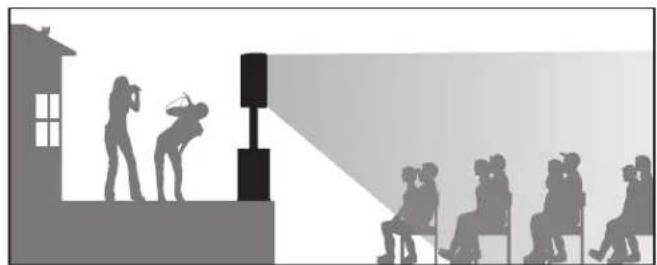

J-Muster

Das J-Muster Funktioniert gut, wenn sich der Laufsprecher auf einer erhöhten Bühne befindet und das Publikum unterhalb dieser Bühne sitzt.

C-Muster

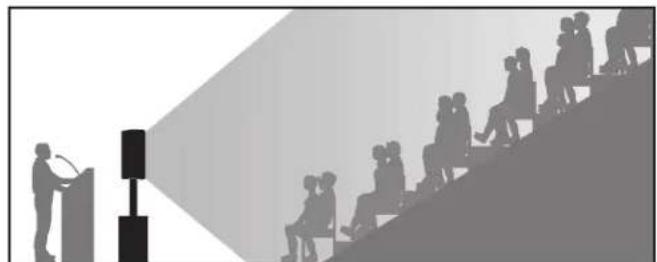

Verwenden Sie das C-Muster für versetzte Sitzreihen in einem Auditorium, bei dem sich die ersteni Reihes zusammen mit den Laufsprechern auf dem Boden befindet.

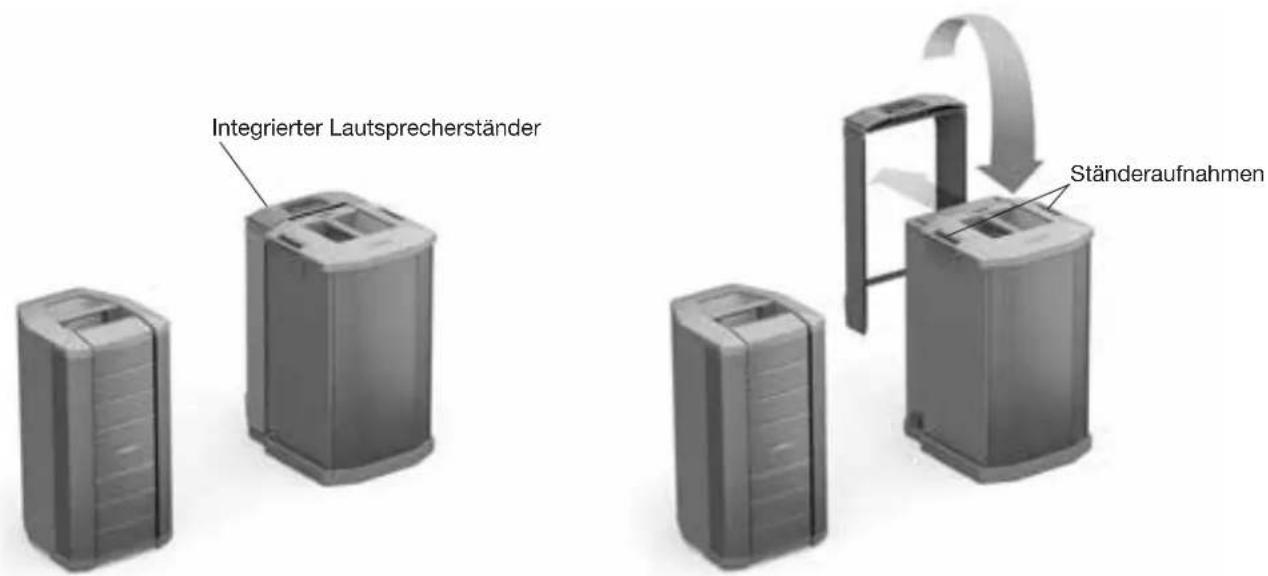

Verwendendes F1 Model 812 mit dem F1 Subwoofer

Der integrierte Lautsprecherstandier ist auf der Rückseite des Subwoofer untergebracht. Der F1 Model 812 Lautsprecher mit dem F1 Subwoofer lasst sich ganz einfach einrichten:

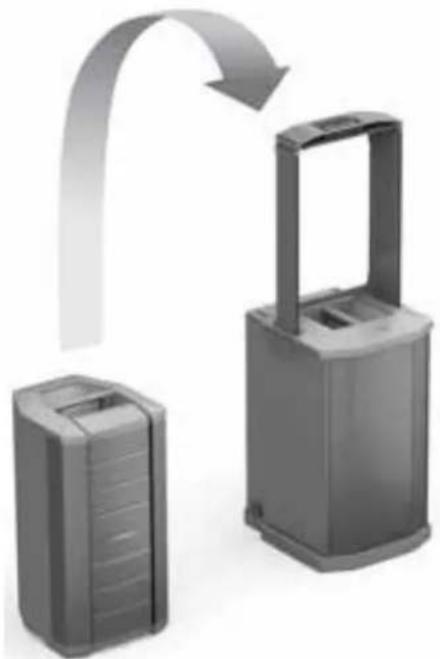

1. Entnehmen Sie den integrierten Laufsprecherstandener von der Rückseite des F1 Subwoofer, und setzen Sie diesen in die Ständehalterungen ein.

1. Den F1 Model 812 Lautsprecher an, und platzieren Sie diesen auf dem Ständer.

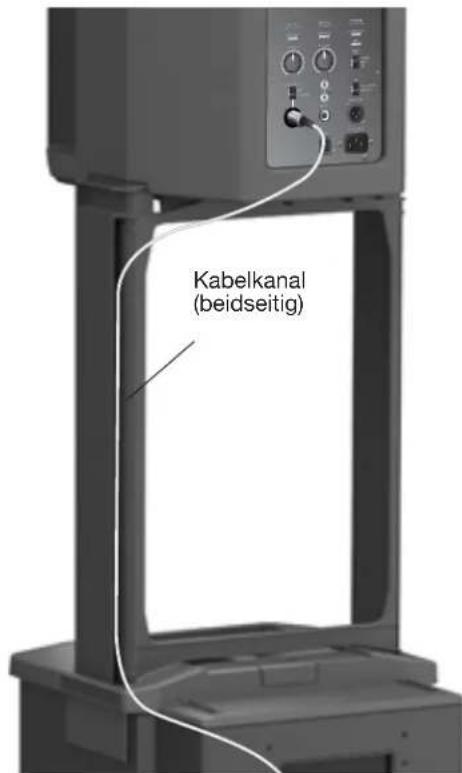

1. Schlieben Sie ihre Audiokabel an. Leiten Sie die Kabel vom F1 Model 812 durch die Kanäle in den Laufsprecherstand, damit diese aufgeräumt bleiben.

Verwendendes F1 Model 812 auf einem Stativ

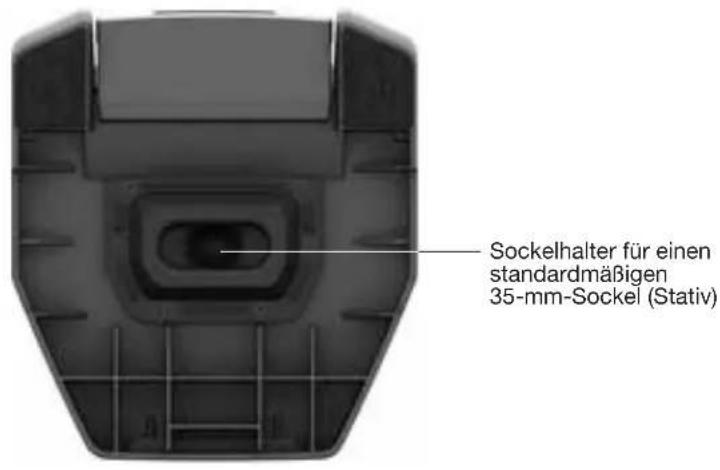

An der Unterseite des F1 Model 812 Laufsprechers befindet sich ein Sockelhalter zur Montage des Laufsprechers auf einem Stativ. Dieser Halter passst zu einem standardmäßigen 35-mm-Sockel.

HINWEIS: Verwenden Sie den F1 Model 812 Lautsprecher nicht mit einem instabilen Stativ. Der Lautsprecher ist nur für die Verwendung mit einem 35-mm-Sockel ausgelegt, und das Stativ muss einen Lautsprecher mit einem Mindestgewicht von 20,2 kg und einer Gesamtgroße von 665 mm H x 334 mm B x 373 mm T) tragen können. Bei Verwendung eines Stativs, das nicht auf die Höhe und Masse des F1 Model 812 Lautsprechers ausgelegtes, kann es zu instabilen und gefährlichen Situationen kommt, die zu Verletzungen führen können.

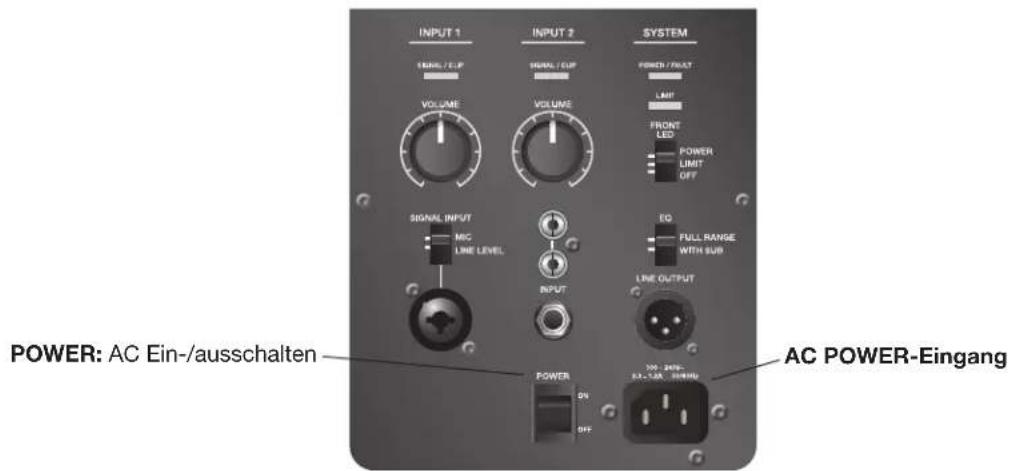

Bedienfeld F1 Model 812

Hinweis: Eine umfassende Ende der LED-Anzeigen und Verhaltensweisen finden Sie unter „LED-Anzeigen" auf Seite 19.

SIGNAL/CLIP:Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.
• Rot = Signalverzerrung, Eingangssignal zu stark.

LAUTST.: Passt die Kanallautstärke an.

SIGNALEINGANG Auswahlschalter zum Einstellen der Eingangsempfindlichkeit je nach Eingangstyp. Kombinationsanschluss für XLR-Mikrofonstecker oder 1/4''-Telefonstecker (TRS balanciert oder TS unbalanciert).

• MIC Wählt die Empfindlichkeit für Mikrofoneingänge (nur dynamische Mikrofone oder solche mit eigener Stromversorgung). Verwenden Sie diese Option nur dann, wenn ein Mikrofon direkt mit dem Eingang verbunden ist.
  LINE Wählt die Empfindlichkeit für Eingänge mit Line-Pegel, beispielsweise von einem Mischpult oder von einem DJ-Controller.

SIGNAL/CLIP:Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.
• Rot = Signalverzerrung, Eingangssignal zu stark.

LAUTST.: Pass the Kanallautstärke an.

RCA-Anschlusses: Analoger Stereoeingang fur Audioquellen, darunter DJ-Controller und andere Quellen mit Line-Pegel. Linker und rechter Kanal werden summiert, was zu einem Mono-Audioausgang und einem Monosignal fur den LINE-AUSGANG (XLR) führt.

• Links (wei3)
• Rechts (rot)

1/4" Telefonstecker: Bietet einen analygen
Eingang für Gitarren und andere Instrumente.
Akzeptiert balanzierte TRS- oder
unbalanzierteTS-Kabel.

POWER/FAULT:

• Blau = eingeschaltet
• Rot = Fehlfunktion

BESCHRÄNKUNG:

• Bernsteinfarben = Systembegrenzung (Schutzmodus)

VORDERE LED:

• POWER Ermoglicht das Ablesen des Netzstatus an der vorderen LED.
• LIMIT Begrenzungsanzeige an der vorderen LED.
  OFF Deaktivieren der vorderen LED.

EG: (Siehe „Einstellen der EQ-Ausbahlschalter" auf Seite 12.)

• FULL RANGE Ermoglicht den Betrieb des Laufsprechers ohne Hochpassfilter.
• WITH SUB Aktiviert einen Hochpassfilter (100Hz) bei Verwendung des Lautsprechers zusammen mit dem F1 Subwoofer. Empfohlen bei Verwendung zusammen mit dem F1 Subwoofer.

LINE-AUSGANG:

• Der balancierte XLR-LINE-Ausgang bietet eine Mischung von Eingang 1 und Eingang 2 nach der Eingangs-Lautstärkeregelung. Kann zur Verkettung von Lautsprechem verwendet werden.

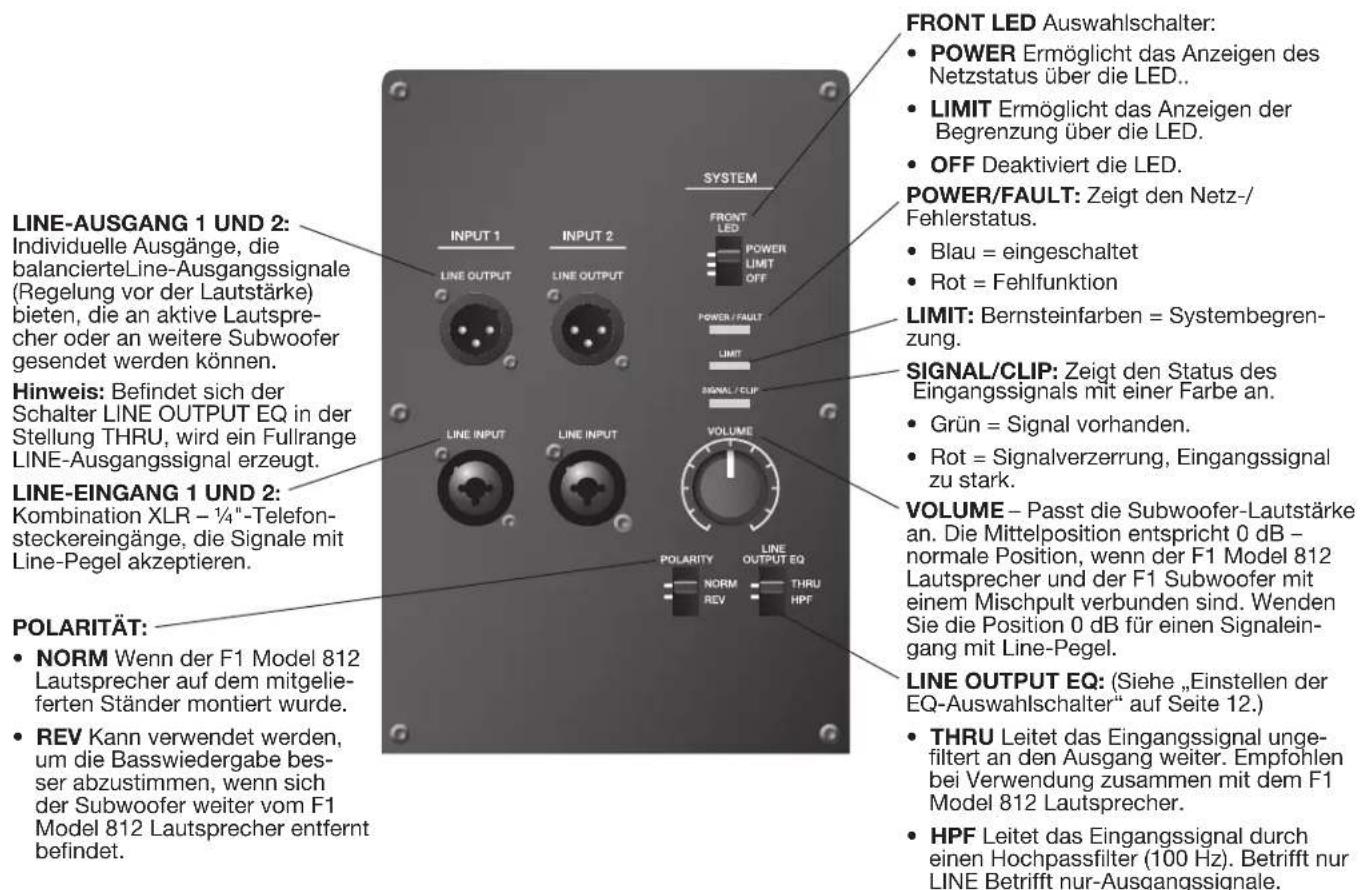

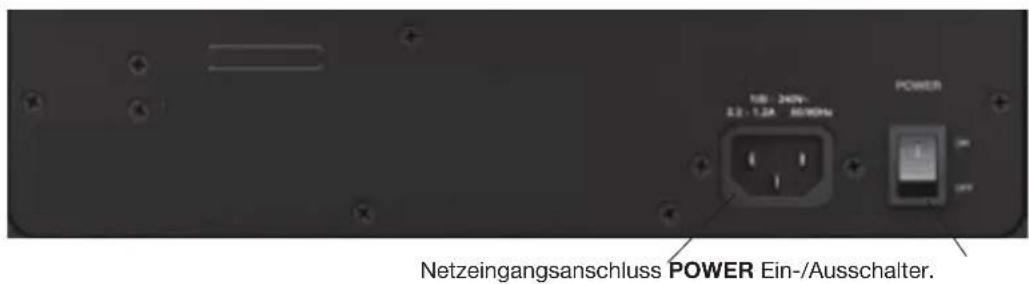

Bedienfeld F1 Subwoofer

Hinweis: Eine umfassende Ende der LED-Anzeigen und Verhaltensweisen finden Sie unter „LED-Anzeigen" auf Seite 19.

Ein- und aufschalten

Wenn Sie das System einschalten, aktivieren Sie nachst die Eingangsquellen und Mischpult, und schalten Sie dann den F1 Model 812 Lautsprecher und den F1 Subwoofer ein. Wenn Sie das System ausschalten, deaktivieren Sie zunachst den F1 Model 812 und den F1 Subwoofer, gefolgt von den Eingangsquellen und den Mischpulten.

Einstellen der EQ-Ausbahlschalter

In der folgenden Tabelle werden die empfohlenen Einstellungen für die EQ-Ausbahlschalter am F1 Model 812 Laatsprecher und am F1 Subwoofer beschreiben.

Systemeinrichtung	F1 Model 812 EQ-Schalter	F1 Subwoofer LINE-AUSGANG EQ-Schalter
F1 Model 812 Loudspeaker bei Verwendung ohne F1 Subwoofer FULLRANGE Nicht möglich
Signaleingang zu F1 Subwoofer, F1 Subwoofer-Ausgang zu F1 Model 812 Lautsprecher MIT SUB THRU
Signaleingang zu F1 Model 812 Lautsprecher, F1 Model 812-Ausgang zu F1 Subwoofer FULLRANGE oder MIT SUB*		Keine Auswirkung

*Bietet mehr Durchsetzungsfähigkeit im Bassbereich

Anschlieben der Klangquellen

Bevor Sie eine Klangquelle anschreiben, drehen Sie den LAUTSTÄRKEREGLER bis zum Anschlag gegen den Uhrzeigersinn.

Die beiden unabhängigen Eingänge bieten eine Kombination von Eingangssteckern, die Mikrofon- und Line-Pegel unterstützen.

Hinweis: Für INPUT 1 können nur dynamische Mikrofone oder solche mit eigener Stromversorgung verwendet werden.

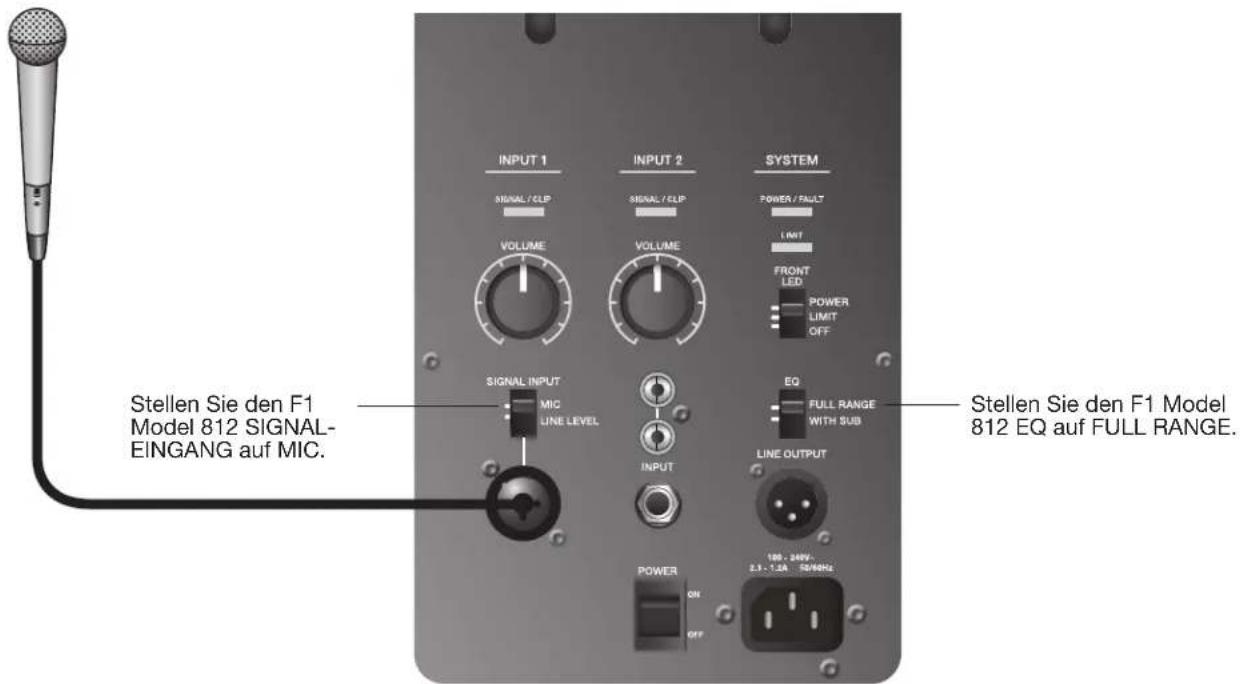

Einrichten von INPUT 1 mit einem Mikrofon

1. Drehen Sie den Lautstärkeregler von INPUT 1 bis zum Anschlag gegen den Uhrzeigersinn.
2. Bringen Sie den Schalter SIGNAL INPUT in die Stellung MIC.
3. SchlieBen Sie das Mikrofonkabel am Eingang INPUT 1 an.
4. Passen Sie die Lautstärke wie gewünscht an.

Einrichten von INPUT 1 mit einer Klangquelle

1. Drehen Sie den Lautstärkeregler von INPUT 1 bis zum Anschlag gegen den Uhrzeigersinn.
2. Bringen Sie den Schalter SIGNAL INPUT in die Stellung LINE LEVEL.
3. Schlieben Sie das Kabel der Klangquelle am Eingang INPUT 1 an.
4. Passen Sie die Lautstärke wie gewünscht an.

Einrichten von Input 2 mit einer Klangquelle

1. Drehen Sie den Lautstärkeregler von INPUT 2 bis zum Anschlag gegen den Uhrzeigersinn.
2. Schlieben Sie das Kabel der Klangquelle am Eingang INPUT 2 an.
3. Passen Sie die Lautstärke wie gewünscht an.

0 dB (Entspannt)

0 dB (Entspannt)

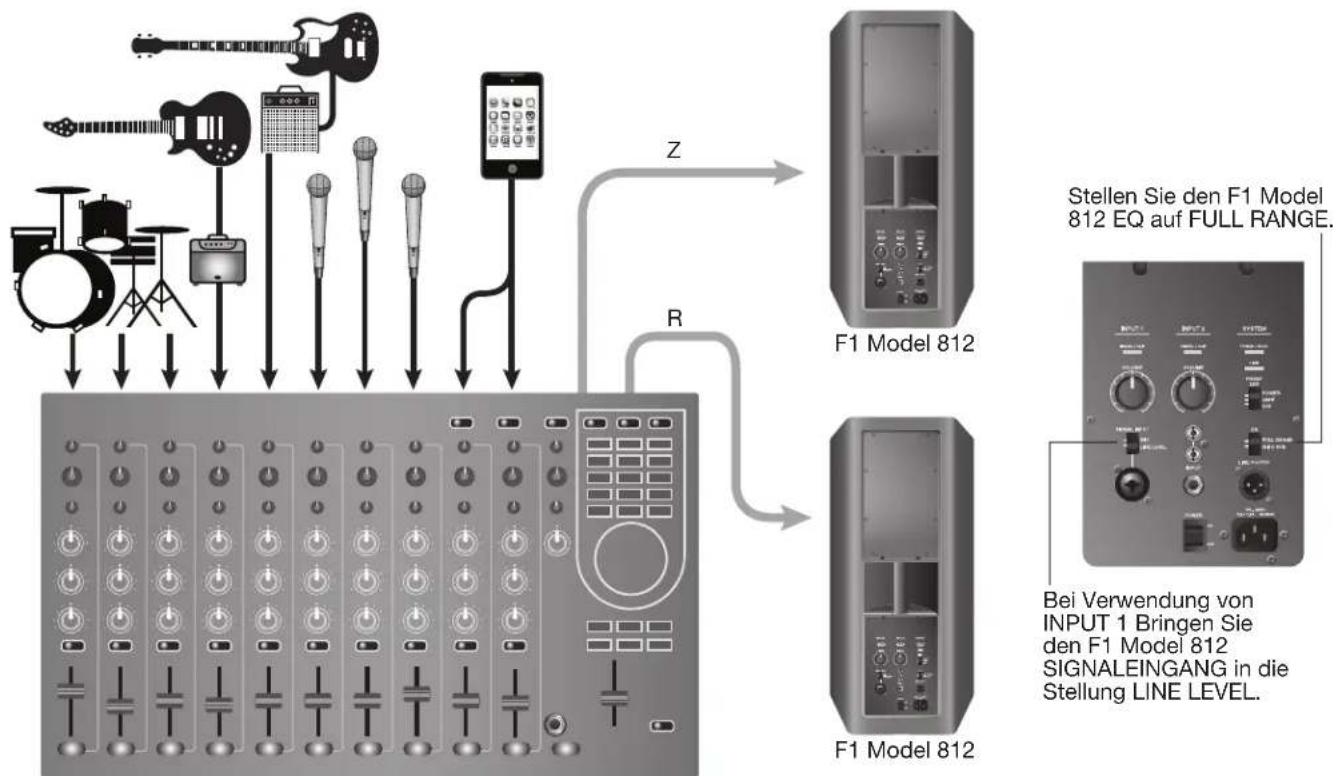

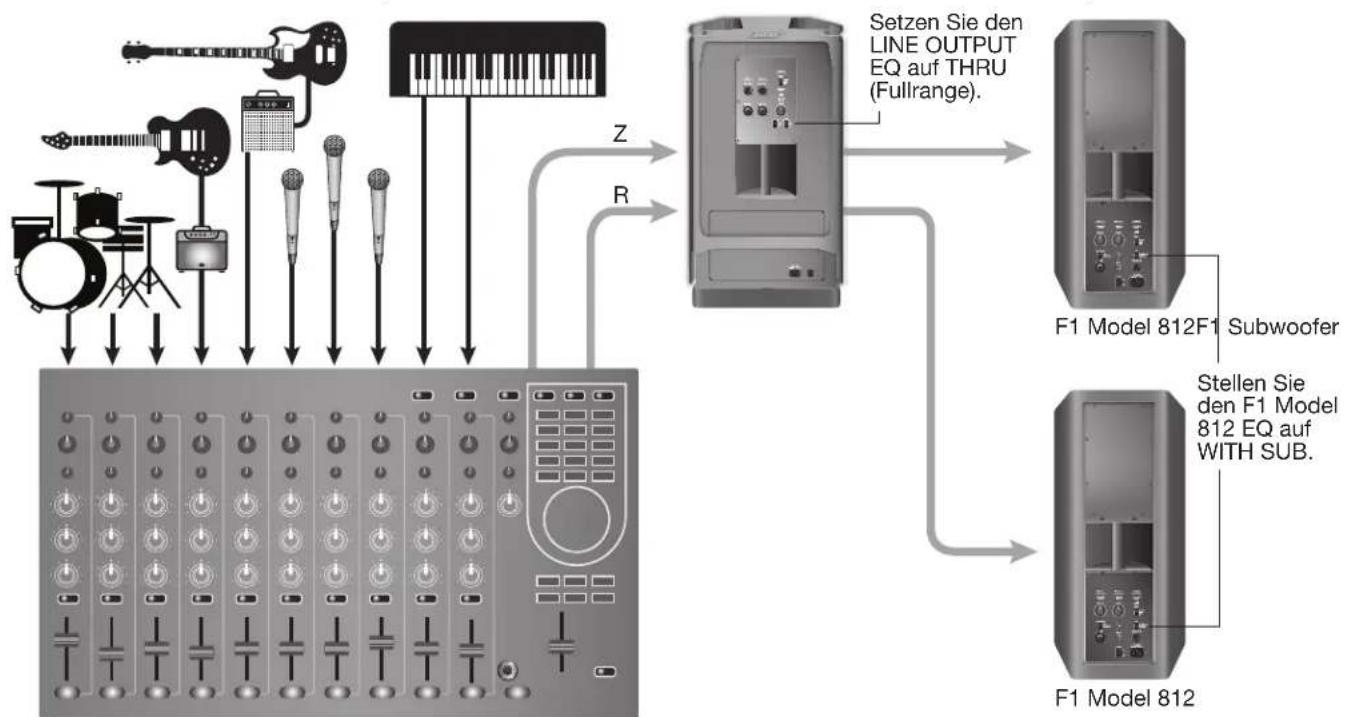

Verbindungβzenarien

Stereo-Mischausgang mit voller Bandbreite zu F1 Model 812 Lautsprechern (L/R)

Volle Bandbreite mit Mischpult, ein F1 Subwoofer und zwei F1 Model 812 Lautsprecher

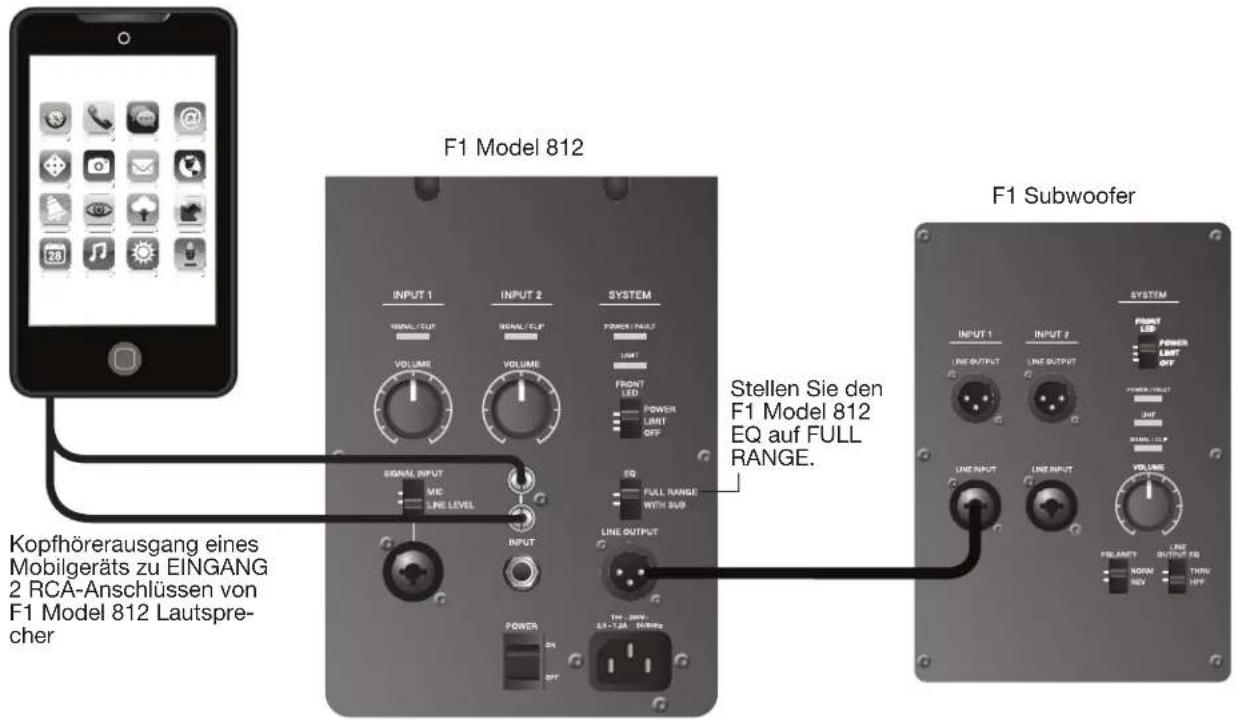

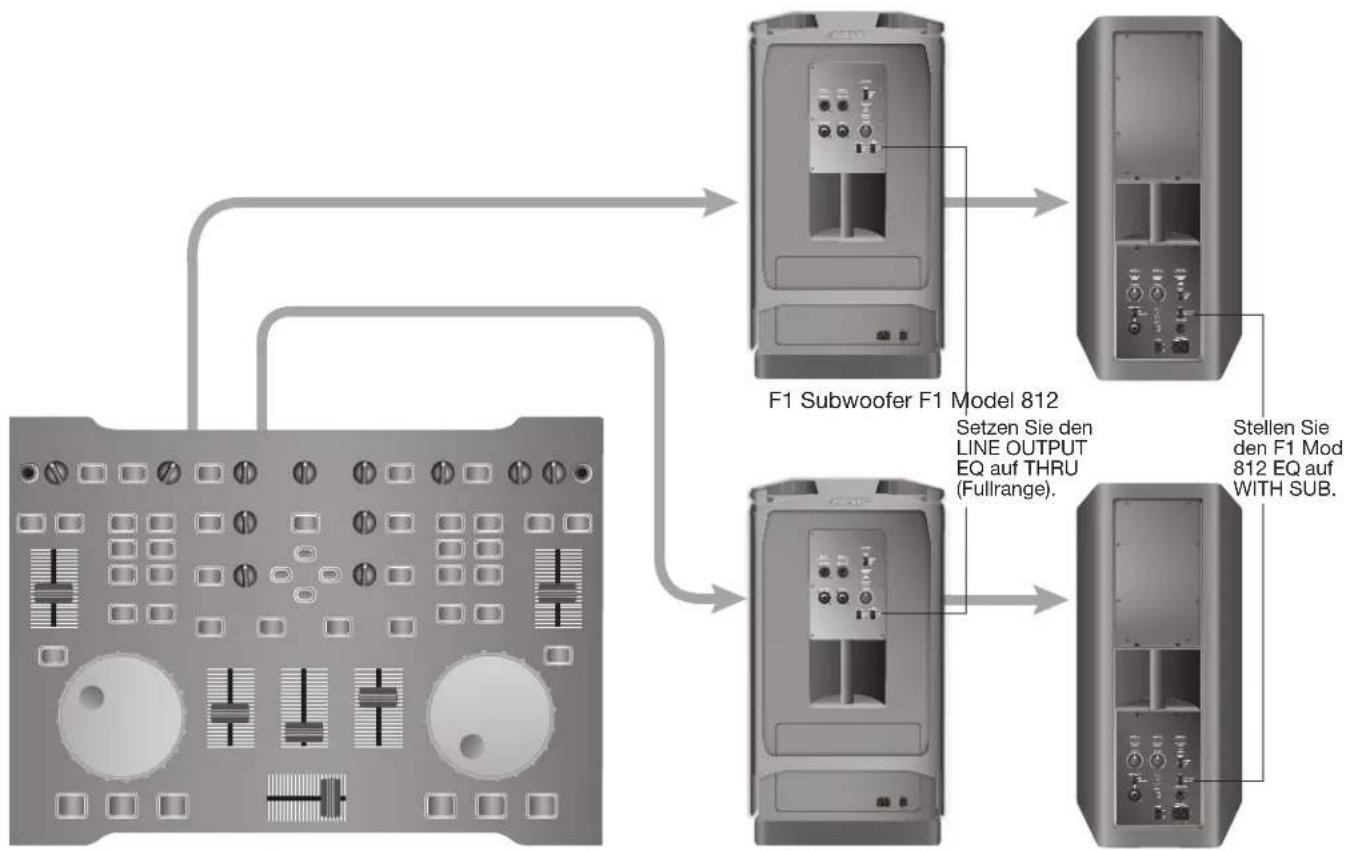

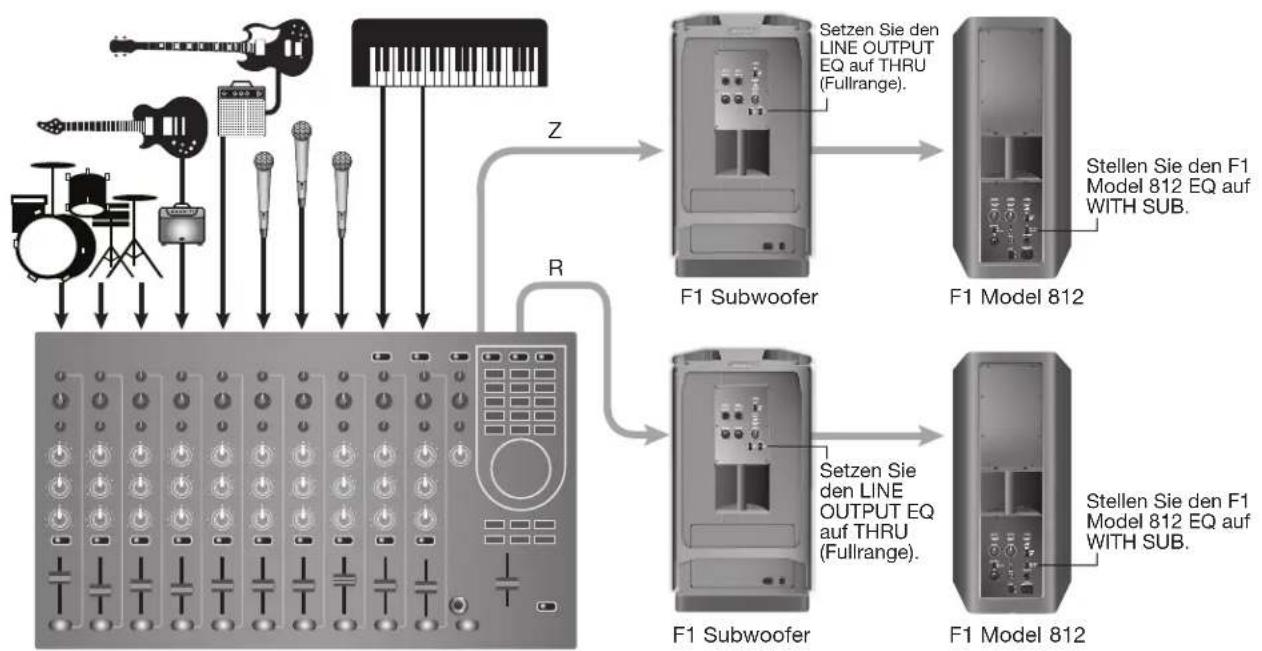

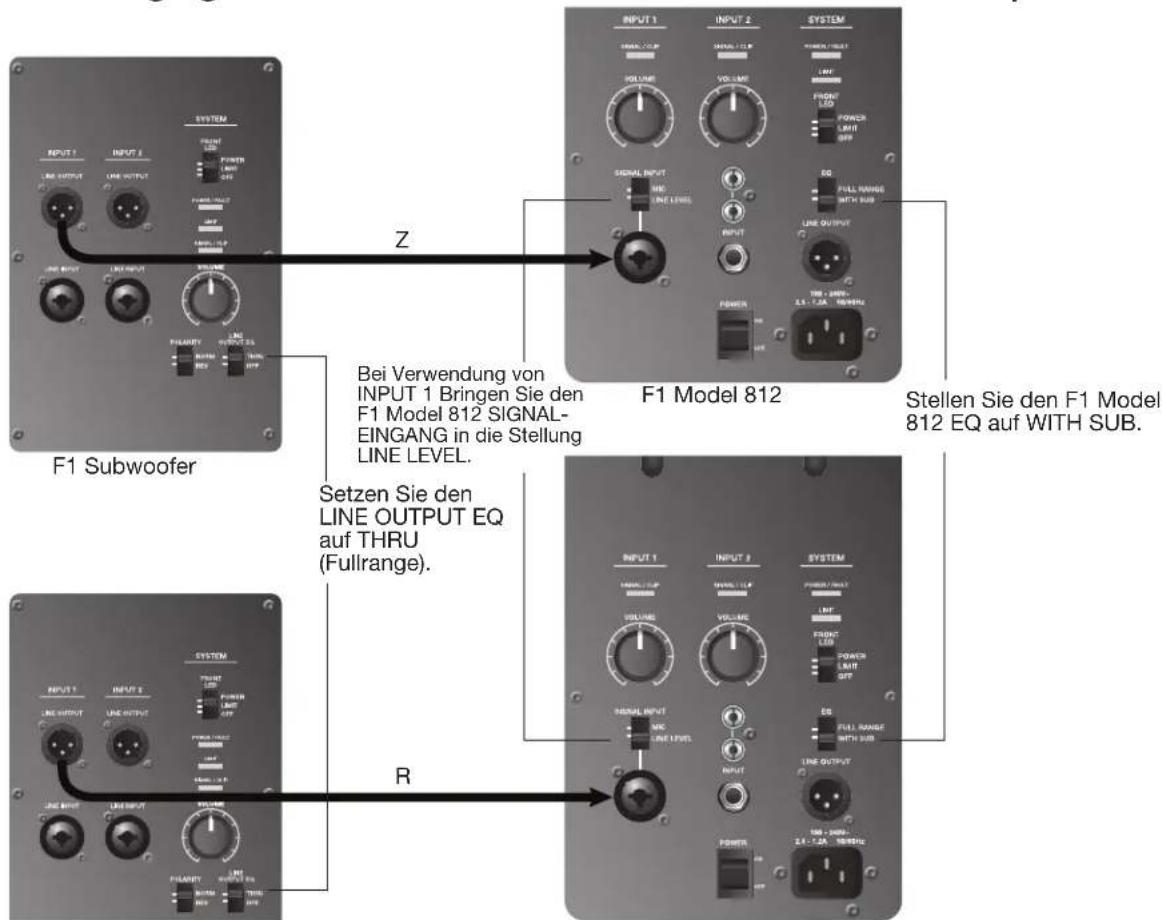

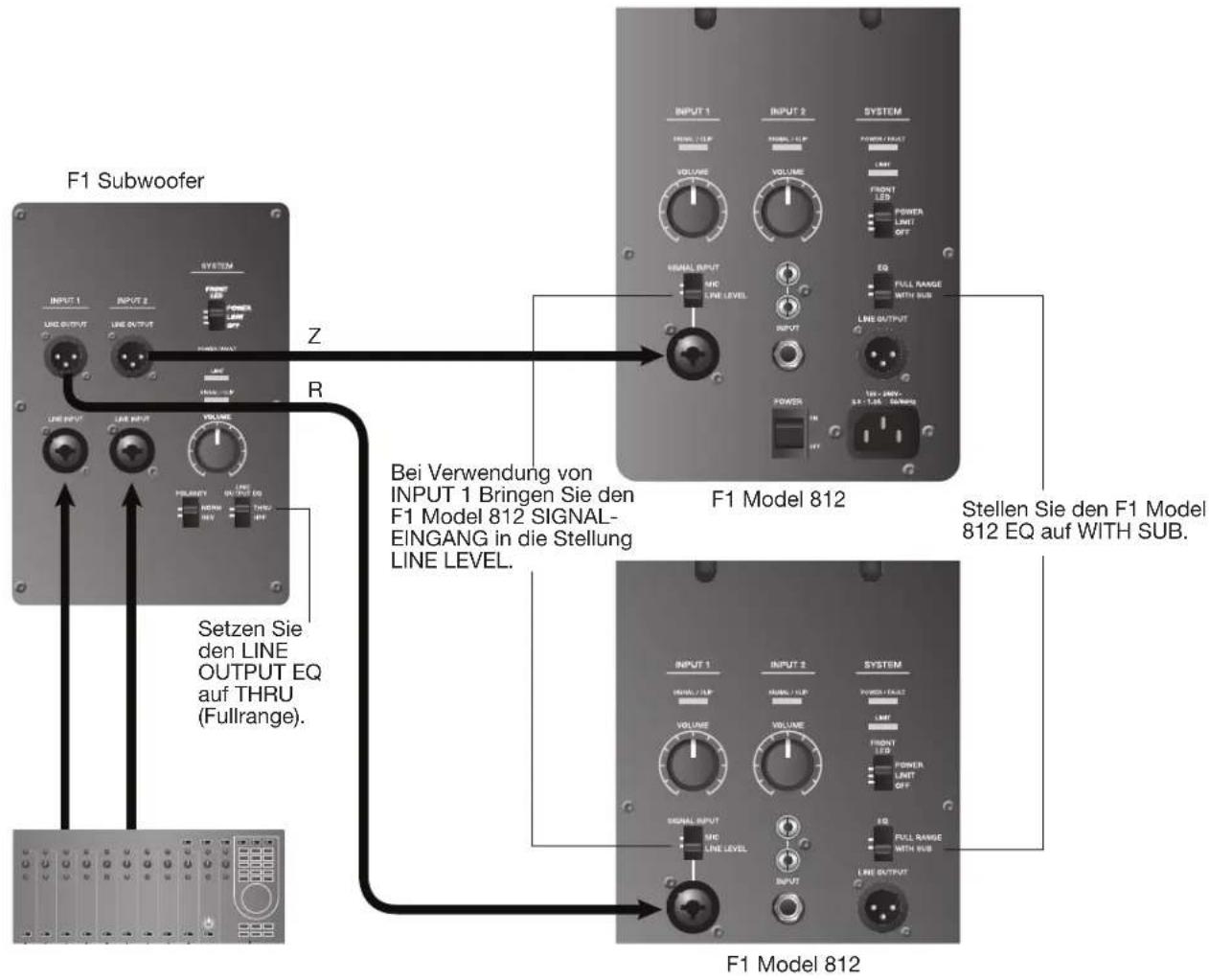

Mischpult-Stereoausgang zu F1 Subwoofer und linkem/rechttem F1 Model 812 Lautsprecher

Hinweis: Die empfohlenen EQ-Einstellungen finden Sie unter der Überschrift „Einstellen der EQ-Ausbahlschalter" auf Seite 12. Wenn Sie jedoch maximale Basswiedergabe wünschen, bringen Sie den EQ-Wahlschalter bei beiden F1 Model 812 Laufsprechen in die Stellung FULL RANGE, und bringen Sie den EQ-Wahlschalter am F1 Subwoofer in die Stellung THRU.

Volle Bandbreite mit Mischpult-Stereoausgang zu zwei FI Subwoofern und zwei FI Model 812 Lautsprechem

Stereoeingang zu linkem/rechtem F1 Subwoofer und F1 Model 812 Lautsprechern
F1 Subwoofer
F1 Model 812

Mikrofon zu F1 Model 812 Laufsprecher INPUT 1

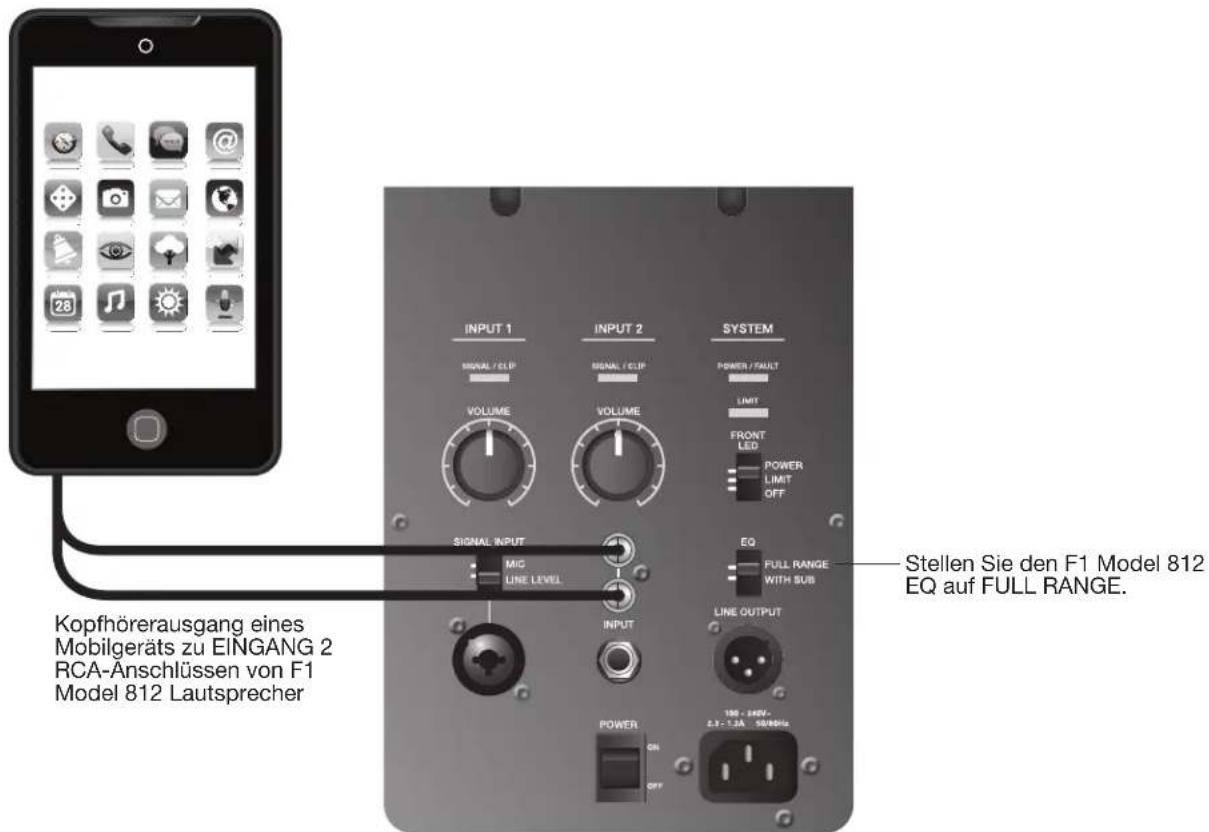

Mobilgerät zu einem einzigen F1 Model 812 Laufsprecher

Mobilgerät zu F1 Model 812 Lautsprecher und F1 Subwoofer

DJ-Konsole zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechern

F1 Model 812F1 Subwoofo

Pflege des Produkts

Reinigung

• Verwenden Sie zum Reinigen der Gehäuse nur ein weiches, trockenes Tuch.
• Verwenden Sie keine Lösungsmittel, Chemikalien und Reinigungsmittel, die Alkohol, Ammoniak oder Polituren enthalten.
• Benutzen Sie keine Sprays in der Höhe des Geräts, und achten Sie darauf, dass keine Flüssigkeiten in die Öffnungen gelangen.
• Bei Bedarf können Sie das Gitter des Lautsprecher-Arrays vorsichtig absaugen.

Kundendienst

Wenn Sie weitere Unterstützung bei der Behebung von Problemen benötigten, wenden Sie sich an die Bose Professional Sound Division unter [phone], oder besuchen Sie den Support-Bereich unter www.Bose.com/ livesound.

Fehlerbehebung

Falls Probleme mit dem Gerät auftreten, beachten Sie die folgenden Lösungsvorschläge. Zu den empfohlenen Werkzeugen für die Fehlerbehebung zahlen ein AC-Ersatzkabel und ein zusätzliches XLR- und ein 1/4"Telefonkabel.

Problem Lösung
Der Laufsprecher ist angeschlossen, der Netzschalter ist aktiviert, aber die Netz-LED leuchtet nicht.	Stellen Sie safer, dass das Netzkabel an beiden F1 Model 812 Laufsprechem und an der AC-Steckdose korrekt angeschlossen ist.Stellen Sie safer, dass die Steckdose Funktioniert und angeschlossen ist. Versuchen Sie, eine Lampe oder ein anderes Gerät an derselben Netzsteckdose zu betreiben.Versuchen Sie es mit einem anderen Netzkabel.
Die Power-LED leuchtet grün, aber kein Ton	Vergewissemern Sie sich, dass die Hauptlautstärkeregelung aufgedreht ist.Stellen Sie safer, dass der Lautstärkeregler an Ihr Instrument richtig eingestellt ist.Stellen Sie safer, dass Ihr Instrument oder ihre Audioquelle mit dem richtigen Eingang verbundenist.Empfängt der F1 Model 812 Laufsprecher ein Signal vom F1 Subwoofer, stellen Sie safer, dass der Subwoofer eingeschaltet ist.
Instrumente oder Audioquellen hören sich verzerrt an.	Verringern Sie die Lautstärke der angeschlossenen Audiquelle.Wenn Sie mit einem externen Mischpult verbunden sind,stellen Sie safer, dass die Eingangsverstärkung des Mischpultkanals nicht zu Verzerrungen führt.Verringern Sie die Ausgabeleistung des Mischpults.
Am Mikrofon treten Rückkopplungenauf.	Verringern Sie die Eingangsverstärkung des Mischpults.Versuchen Sie das Mikrofon so zu halten, dass es fast ihre Lippen berührt.Probieren Sie ein anderes Mikrofon aus.Verwenden Sie die Klangregelung am Mischpult, um störende Frenzen zu eliminieren.Erhöhen Sie den Abstand zwischen dem Laufsprecher und dem Mikrofon.Falls Sie einen Effektprozessor verwenden, stellen Sie safer, dass dieser nicht die Ursache des Problems ist.
Schlechte Basswiedergabe •	Wenn Sie den F1 Model 812 Laufsprecher ohne den F1 Subwoofer verwenden, stellen Sie safer, dass der EQ-Schalter in die Stellung FULL RANGE gebracht wurde.Wenn Sie den F1 Model 812 Laufsprecher zusammen mit dem F1 Subwoofer verwenden, überprüften Sie, ob sich der Schalter POLARITY in der Stellung NORMAL befindet. Existiert ein größer Abstand zwischen dem F1 Subwoofer und dem F1 Model 812 Laufsprecher, konnen Sie die Basswiedergabe verbessern, indem sie den Schalter POLARITY in die Stellung REV bringen.Wenn Sie zwei F1 Subwoofer verwenden, stellen Sie safer, dass sich der Schalter POLARITY bei beiden Subwoofern in der gleichen Stellung befindet.

Problem Lösung

Übermäßige Störungen oder Systembruppen

• Wenn Sie ein Mikrofon mit dem F1 Model 812 Laufsprecher verbinden, stellen Sie sicher, dass der Schalter SIGNAL INPUT von INPUT 1 in die Stellung MIC gebracht wurde.
• Überprüfen Sie, ob alle Systemverbindungen korrekt sind. Unzureichend angeschlossene Kabel konnen zu Störungen führen.
• Wenn Sie ein Mischpult, eine externe Klangquelle oder ein Signal vom F1 Subwoofer verwenden, stellen Sie sicher dass der Schalter INPUT 1 SIGNAL INPUT am F1 Model 812 Laufsprecher in die Stellung LINE gebracht wurde.
• Wenn Sie optimale Ergebnisse erzielen möchten, verwenden Sie die balancierten Verbindungen (XLR) an den Systemeingängen.
• Halten Sie alle Signalkabel fern von AC-Netzkabeln.
• Lichtdimmer konnen zu einem Brummen in Laufsprechersystemen führen. In dem Sie das System an einen Netzstromkreis anschließen, über den keine Lampen oder Dimmer gesteuert werden.
• Verbinden Sie die Komponenten des Audiosystems mit Netzsteckdosen, die gemeinsam geerdetsind.
• Überprüfen Sie die Kabel an den Mischpalteingängen, indem Sie die Kanäne nacheinander stummschalten. Verschwindet das Brummen, tauschen Sie das entsprechende Kabel am Mischpult aus.

LED-Anzeigen

In der folgenden Tabelle wird das LED-Verhalten am F1 Model 812 Lautsprecher und am F1 Subwoofer beschrieben.

Typ Location Farbe	Verhalten Anzeige Erforderliche Maßnah-				me
Vordere LED (Netz)	Vorderes Gitter	Blau Dauerhaft leuchtend Laufsprecher ist einge-schaltet		Keine
		Blau Blinkend Begrenzung ist aktiv, Ver-stärkerschutz aktiviert		Verringern Sie die Laut-stärke oder die Stärke des Eingangssignals.
SIGNAL/CLIP	INPUT 1/2	Grün (Soll)	Flimmern/Dauerhaft leuchtend	Eingangssignal vorhanden	An den gewünschten Pegel anpassen
		Rot	Flimmern/Dauerhaft leuchtend	Eingangssignal zu stark	Verringern Sie die Laut-stärke oder die Stärke des Eingangssignals.
POWER/FAULT	Rückwand	Blau	Dauerhaft leuchtend	Laufsprecher ist einge-schaltet	Keine
		Rot	Dauerhaft leuchtend	Temperaturschutz des Ver-stärkers aktiv	Schalten Sie den Laut-sprecher aus.
LIMIT	Rückwand	Bernsteinfar-ben	Blinkend/Dauerhaft leuchtend	Begrenzung ist aktiv, Ver-stärkerschutz aktiviert	Verringern Sie die Laut-stärke oder die Stärke des Eingangssignals.

Eingeschränkte Garantie und Registrierung

Für Ihr Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter pro.Bose.com. Registrieren Sie ihre Produkte online unter www.Bose.com/register, oder rufen Sie uns an: [phone]. Ihr Garantierechte sind jedoch unabhängig davon gültig.

Zubehör

Für diese Produkte stehen zahlreiche Befestigungsklammern für Wände/Decken, Transportbeutel und Abdeckungen zur Verfugung. Wenden Sie sich an Bose, um einen Auftrag zu platzieren. Die entsprechenden Kontaktinformationen finden Sieinnen auf der hinteren Umschlagseite这点es Handbuchs.

Technische Informationen

Physikalisch

	Abmessungen Gewicht
F1 Model 812 Loudspeaker	665 mm H x 334 mm B x 373 mm T 20,18 kg
F1 Subwoofer 688 mm H x 410 mm B x 449 mm T 24,95 kg
F1 Systemstapel 1868 mm H	x 410 mm B x 449 mm T 45,13 kg

Elektronik

	Stromversorgung Maximaler Ein-schaltstrom:
F1 Model 812 Lautsprecher	100 - 240 V~2,3 - 1,2 A 50/60 Hz	120 Veff: 6,3 Aeff230 Veff: 4,6 Aeff
F1 Subwoofer	100 - 240 V~2,3 - 1,2 A 50/60 Hz	120 Veff: 6,3 Aeff230 Veff: 4,6 Aeff

Schaltplan Eingang/Ausgang

TRS balanciert TS unbalanciert RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE	SLEEVE SLEEVE TIP TIP SLEEVE
XLR balanciert 1 - Abschirmung (Erde) 3 - Minus (-) 2 - Plus (+)	XLR unbalanciert 1 - Abschirmung (Erde) 3 - Minus (-) 2 - Plus (+)

Besuchen Sie unsere Website unter pro.Bose.com.

Nord- und Südamerika

Technischer Support: 800-994-2673

Australien

Bose Pty Limited

Friedrichsdorf, Deutschland

06172-7104-0

Hongkong

Bose Limited

Suites 2101-2105, Tower One, Times Square

Weitere Länder siehe Website

*Elsladd für din region medfoljer.

F1 Model 812 Flexible Array-högtalare
