| Marca | Hoover |
| Modello | HBSI 94 X |
| Tipo di prodotto | Cappa aspirante (evacuazione esterna) o filtrante (ricircolo) |
| Alimentazione elettrica | 230 V / 50 Hz (verificare la targhetta) |
| Classe elettrica | Classe II (doppio isolamento, senza messa a terra) |
| Potenza motore | Non specificata ma adatta alla cappa |
| Illuminazione | Lampade alogene (tipo identico da sostituire) |
| Numero di velocità | 3 velocità + funzione intensiva (10 min) |
| Funzioni speciali | Timer 15 min, funzione Clean Air (funzionamento 10 min ogni ora) |
| Tipo di comandi | Elettronici a tasti |
| Display | Schermo digitale che indica la velocità e l'attivazione del timer |
| Filtri antigrasso | Lavabili (ogni 2 mesi in lavastoviglie) |
| Filtri al carbone attivo | Non lavabili, da sostituire ogni 4 mesi |
| Distanza minima di sicurezza (piano cottura) | 65 cm tra la superficie di cottura e la parte più bassa della cappa |
| Diametro di raccordo | 125 mm (tubo di evacuazione non fornito) |
| Montaggio | Soffitto (struttura telescopica), regolabile in altezza |
| Dimensioni (circa) | Non specificate, adattabili secondo l'altezza del soffitto |
| Peso netto | Non specificato |
| Manutenzione esterna | Panno imbevuto di alcool denaturato o detergente neutro non abrasivo |
| Sicurezza | Non cuocere a fiamma libera, sorvegliare le fritture, scollegare prima della manutenzione |
| Numero di serie | 16 caratteri che iniziano con 3, sulla targhetta all'interno dell'apparecchio |
| Garanzia | Certificato di garanzia incluso |
| Paese di origine | Non specificato |
| Norme | Conforme alla direttiva RAEE 2002/96/CE |
Domande frequenti - HBSI 94 X HOOVER
Domande degli utenti su HBSI 94 X HOOVER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HBSI 94 X - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HBSI 94 X del marchio HOOVER.

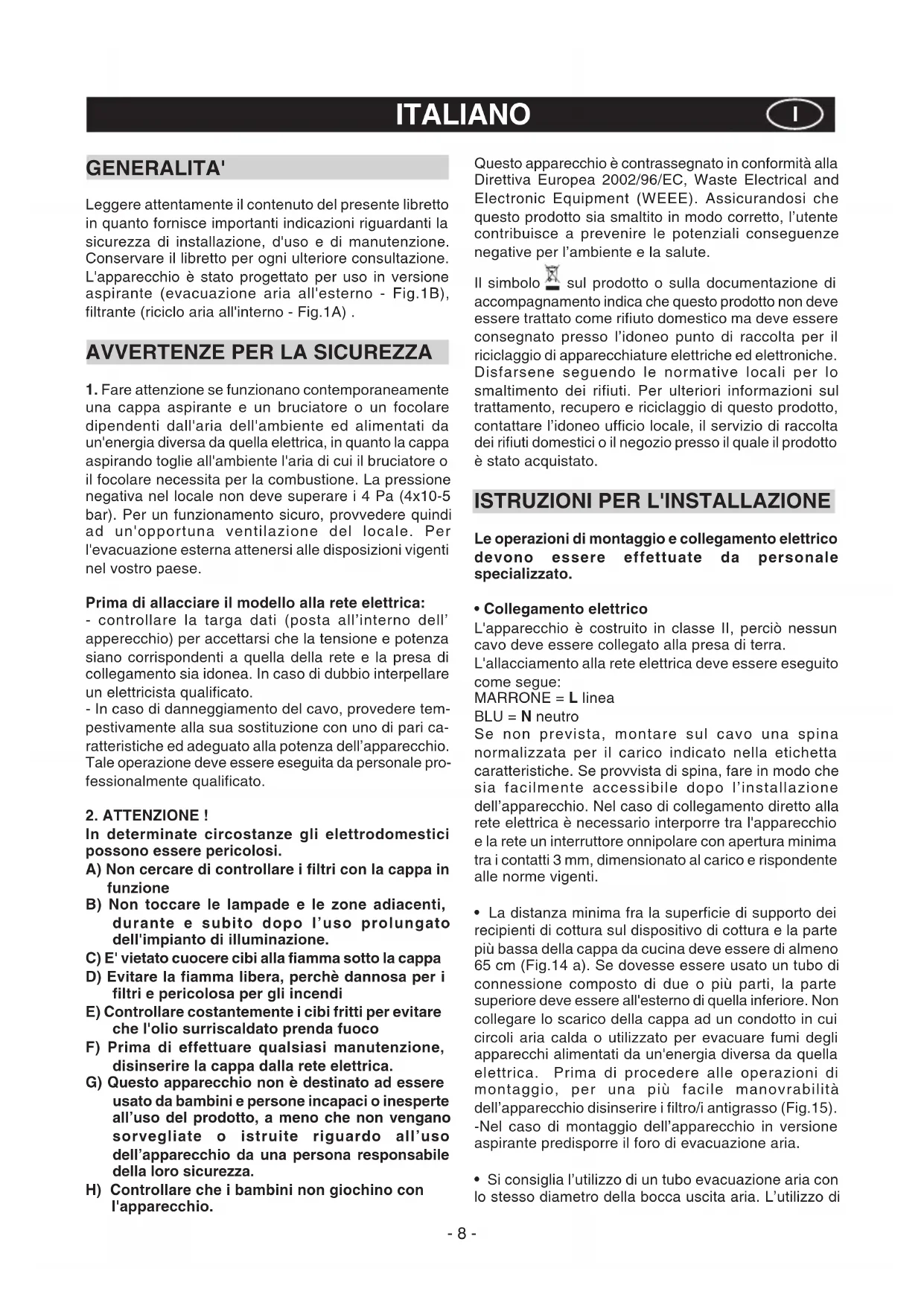

MANUALE UTENTE HBSI 94 X HOOVER
Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione. Conservare il libretto per agli ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.1B), filtrante (riciclo aria all'interno - Fig.1A).
AVVERTENZE PER LA SICUREZZA
- Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.
Prima di allacciare il modello alla rete elettrica:
- controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.
- In caso di danneggiamento del cavo, provedere tempestivamente alla sua sostituzione con uno di paricaratteristiche ed adeguato alla potenza dell'apparecchio. Tale operazione deve essere eseguita da personale professionalmente qualificato.
2. ATTENZIONE!
In determinate circostanze gli elettrodomestici possono essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza.
H) Controllare che i bambini non giochino con l'apparecchio.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il ricericlaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e ricericlaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.
ISTRUZIONI PER L'INSTALLAZIONE
Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
- Collegamento elettrico
L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.
L'allacciamento alla rete elettrica deve essere eseguito come segue:
MARRONE = Llinea
BLU = N neutrto
Se non prevista, montare sul cavo una spina normalizzata per il carico indicate nella etichetta caratteristiche. Se provvista di spina, fare in modo che sua facilemente accessibile dopo l'installazione dell'apparecchio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minimata tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
- La distanza minima fra la superficie di supporte dei recipienti di cottura sul disposito di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm (Fig.14 a). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrilità dell'apparecchio disinserire i filtrò/ì antigrasso (Fig.15).
-Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationia aria.
- Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della bocca uscita aria. L'utilizzo di
una riduzione potrebbe diminuire le prestazioni del prodotto ed aumento la rumorosità.
- Montaggio della cappa
- Preende la struttura dall'imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (fig.2).
- Posizione la dima di foratura sul soffitto facendo attenzione che la freccia sia posizionata nello stesso lato del commando dell'apparecchio (Fig.3).
Effetuare i 4 fori O8 al soffitto ed avvitare 3 viti sanza tirarle completamente facendo attenzione di non inse- rire la vite nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro).
- Prerende la parte superiore della struttura B (fig.4) ed inserirla sulle 3 viti non avvitate completamente in corrispondenza delle 3 asole.
Fare una piccola rotazione per l'incastro (fig.4).
Avvitare la quarta vite X e tirare le autres 3 restanti per permettere il bloccaggio definitivo della parte superiore della struttura B
- Preendere la parte inferiore della struttura telescopica C ed inserirla su quella superiore B (fig.5).
Regolare l'altezza desiderata facendo riferimento alle quote indicate in (fig.14 a) e bloccarla mediante le 8 viti G in dotazione (fig.6).
- Versione aspirante: fissare il tubo flessibile al foro di evacuationa aria predisisto (fig.7).
- Versione filtrante: collegare il tubo flessibile al deflettore M e fissare la vite I come indicato in (Fig.8).
- I filtri a carbone sono più predisisti sull'apparecchio (Fig.16).
- Prerende il camino superiore e fissarlo alla struttura mediente le 2 viti A (Fig.9).
Accoppiare il camino inferiore con il superiore e fissar lo attendamente con del nastro adesivo L (Fig.10a).
- Svitare di max 3 mm le 2 viti O (Fig.10a).
Inserire il gruppo di aspirazione all'interno della struttura facendo attenzione che le viti O, precedentamente svitate, vadano ad agganciarsi con le asole nella parte inferiore come indicato in (Fig.10b).
Avvitare le 3 viti N (in dotazione) e tirare le 2 viti O (Fig.10b).
- Fissare il tubo di evaquazione aria H (non in dotazione) sulla Flangia di raccordo F (Fig.11)
- Togliere il nastro adesivo L ed appoggiare il camino inferiore sopra il corpo cappa (Fig.12).
- Se il vostro appearecchio è dotato di camino inferiore che necessita di fissaggio al corpo cappa con le viti, rimuovere alla cappa i filtri antigrasso agenda sulle apposite maniglie (Fig.15). Avvitare quando il tubo camino inferiore dall'interno della cappa, utilizzando le viti P (Fig. 13). Provedere infine a riccolcare i filtri nel loro alloggiamo.
USO E MANUTENZIONE
- Si raccomanda diMETTere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccamanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata.
Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
- Ilchio antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
- Per prevenir il pericolo di eventuali incendi, al massimo agli 2 mesi è necessario lavare i filtri antigrasso, per i quali è possible utilizzato ancHE la lavastoviglie.
- Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.
In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso. - I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso
- Pulire frequentlymente la cappa, sia internamente che esternamente, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutrioni non abrasivi.
- L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.
COMANDI (Fig.17):
Tasto A = accende/spagne le lui
Tasto B = accende/spagne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premei il tasto per 2 sec. per spagnere. Se la cappa si trovava alla 1^ velocità non è necessario tenere premuto il tasto per spagnere. Diminuisce la velocità del motore.
Display C = indica la velocità del motore selezionata e l'attivazione del timer.
Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si insertisce la funzione intensiva per 10' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.
Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale.
- Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minutigni ora alla prima velocità. Durante il funzionamento il display delve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display delve visualizzare la lettera "C" fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti e sono via. Per ritornare al funzionamento normale
premere qualsiasi tasting tranne quello delle luci. Per disattivare la funzione premere il tasting E.
- Saturazione filtri Antigrasso/Carbone attivo:
- Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.
- Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtri carbone devono essere sostituiti.
Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C
- Sostituzione delle lampade alogene (Fig.14 b).
Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.
Sostituire con lampade dello stesso tipo.
Attenzione: non toccare la lampadina a mano nude.
CUSTOMER ASSISTANCE SERVICE
SERVIZIO ASSISTENZA CLIENTI
CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti alla data di consegna del bene.
Cosi come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrè essere da Lei conservato, debitamente compilato, per essere molto al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicate il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi nella consegna del bene esistessero GIS a tale data, a meno che tale ipotesi sua incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettueraenza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vivenza della garanzia, sare invece onere del consumatore che intendare fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire della prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuera l'intervento addebitando al consumatore tutti iosti relativi.
ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio,la manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 199121314.
ANOMALIE E MAL FUNZIONAMENTI: a chi rivolgersi?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completeness per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo viva-mente di effettuare i controlli indicati sopra.
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.
Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sare messo in dato direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.
Attenzione, la chiamata è a pagamento; il costo verra comunicato, tramite messaggio vocale, dal Servizio clienti dell'operaatore Telefonico utilizzato. Dettagli sono presenti sul sito internet www.hoover.it
MATRICOLA DEL PRODOTTO. Dove si trova?
E' indispensable che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia. In quello modo Lei potra contribuire ad evitare trasferte inutili del technique, risparmiando oltretutto i relativiosti.
